1 Instrukcja montażu i podręcznik użytkownika SonoMeter 30 Ultradźwiękowy ciepłomierz do zastosowań w układach ogrzewania i chłodzenia

2 2 Danfoss Energy Meters VUIGJ249

3 1. Montaż 1.1. Zastosowanie Urządzenie może instalować tylko wykwalifikowany personel, postępując zgodnie z wymaganiami przedstawionymi w niniejszym dokumencie. Więcej szczegółowych informacji można znaleźć na stronie Uwaga! Ten produkt został dopuszczony do stosowania w temperaturze otoczenia 5 55 C, lecz w celu zapewnienia optymalnych warunków dla baterii zaleca się montaż przelicznika gdzie temperatura otoczenia nie przekracza 45 C. Montować urządzenie w taki sposób, aby na korpus i złącza urządzenia nie przenosiły się naprężenia od rurociągów. Przepłukać układ Identyfikacja wariantu instalacji: Montaż na rurociągu powrotnym/zasilającym i kierunek przepływu Flow direction Montaż na rurociągu powrotnym Flow direction Montaż na rurociągu zasilającym VUIGJ249 Danfoss Energy Meters

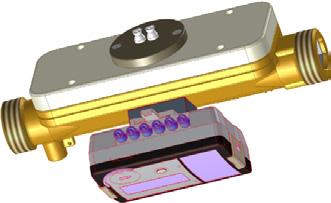

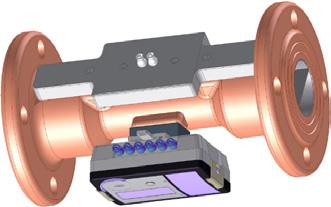

4 1.3. Montaż przetwornika przepływu Pozycja na rurociągu: Bez ograniczeń, ale należy unikać miejsc, w których może gromadzić się powietrze. Obrót w osi rurociągu: Przetwornik przepływu powinien być ustawiony pod kątem od 45 do 315 aby uniknąć gromadzenia się w nim powietrza Montaż i plombowanie przelicznika Bezpośredni montaż obudowy ultradźwiękowego czujnika przepływu, obrót o 90 (tylko w przypadku, gdy temperatura przepływu nie przekracza 90 C): a) Na przetworniku przepływu z przyłączami gwintowanymi b) Na przetworniku przepływu z przyłączami kołnierzowymi Montaż na ścianie: Montaż w tablicy na standardowej szynie DIN: 4 Danfoss Energy Meters VUIGJ249

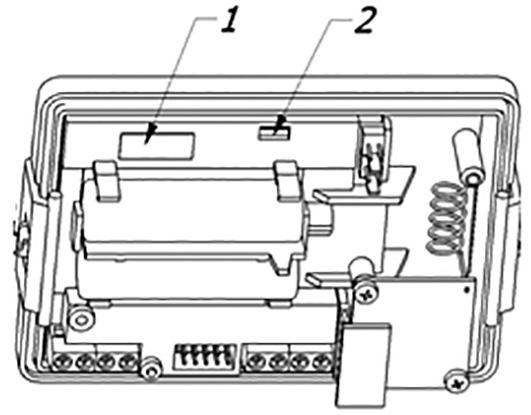

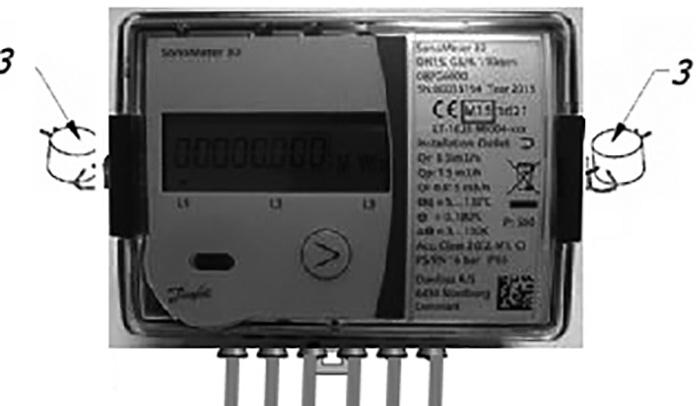

5 Plombowanie przelicznika 1: Samoprzylepna plomba producenta na otworze dostępu do przełącznika aktywacji kalibracji plomba weryfikacji metrologicznej. 2: Samoprzylepna plomba producenta na mocowaniu pokrywy ochronnej modułu elektronicznego plomba zabezpieczająca producenta. 3: Miejsce montażu plomb po zainstalowaniu Montaż i plombowanie czujników temperatury Plomba Seal Zalecenia montażowe i plombowania dla montażu czujnika temperatury w zaworze kulowym Zalecenia montażowe i plombowania dla czujnika temperatury do montażu bezpośredniego Plomba Plomba Kieszeń Kieszeń a) pod kątem 45 b) prostopadle Zalecenia montażowe i plombowania dla kieszeniowego czujnika temperatury z przewodami sygnałowymi podłączonymi na stałe. VUIGJ249 Danfoss Energy Meters

6 1.6. Ustawianie zworek (J) Złącze zworek J znajduje się na płytce przelicznika pomiędzy zaciskami czujników temperatury a zaciskami wejść/ wyjść impulsowych (patrz 6.3). Poprzez zamknięcie lub otwarcie styków złącza, można wybrać w trybie normalnym lub weryfikacji (test), uaktywnienie wejść lub wyjść impulsowych: Zworka nie jest ustawiona (styki są otwarte) TRYB NORMALNY Pierwsze wyjście impulsowe V1 jest aktywne (zaciski 52, 53). Domyślnie energii. Drugie wyjście impulsowe V2 jest aktywne (zaciski 50, 51). Domyślnie objętości. Zworka jest ustawiona (styki są zwarte) TRYB WERYFIKACJI (TEST) Pierwsze wejście impulsowe V1 jest aktywne (zaciski 52, 53) (Zworkę należy usunąć, kiedy urządzenie działa w trybie TEST) Drugie wejście impulsowe V2 jest aktywne (zaciski 50, 51) (Zworkę należy usunąć, kiedy urządzenie działa w trybie TEST) Uwaga: Fabrycznie licznik jest skonfigurowany z dwoma wyjściami. 2. Podłączenia elektryczne Schemat podłączeń 1 Ustawienia zworki: 1: Dodatkowe wejście impulsowe V2 jest aktywne. 2: Dodatkowe wejście impulsowe V1 jest aktywne. T1: czujnik temperatury zasilania. T2: czujnik temperatury powrotu. V1: dodatkowe wejście/wyjście impulsowe 1. V2: dodatkowe wejście/wyjście impulsowe 2. 6 Danfoss Energy Meters VUIGJ249

7 Schemat podłączeń 2 Podłączanie licznika do sieci zasilającej 24 V AC/DC. Musi być użyty transformator 230 V AC na 24 V AC do podłączenia do sieci zasilającej 230 V AC! Przelicznik Zaciski Opis 5 Czujnik temperatury zasilania T1 6 Czujnik temperatury zasilania T1 7 Czujnik temperatury powrotu T2 8 Czujnik temperatury powrotu T2 50 Dodatkowe wejście/wyjście impulsowe V2 GND 51 Dodatkowe wejście/wyjście impulsowe V2 (wyjście objętości w trybie TEST) 52 Dodatkowe wejście/wyjście impulsowe V1 GND 53 Dodatkowe wejście/wyjście impulsowe V1 (wyjście energii w trybie TEST) Moduły komunikacji Zaciski Opis 24, 25 Moduł M-bus (dwubiegunowy) 60, 61 Napięcie zasilania V DC dla Modbus oraz LON (dwubiegunowe) 90 Moduł RS-485 Modbus RTU (+) 91 Moduł RS-485 Modbus RTU (-) 96 Moduł LON (linia A) 97 Moduł LON (linia B) VUIGJ249 Danfoss Energy Meters

8 Zewnętrzny moduł zasilania sieciowego Zaciski Opis 54 Zasilanie sieciowe 24 V AC/DC (dwubiegunowe) 55 Zasilanie sieciowe 24 V AC/DC (dwubiegunowe) 3. Uruchamianie 3.1. Odpowietrzanie 1. Odpowietrzyć układ, aż do ustabilizowania się wskazywanej wielkości przepływu. 2. Upewnić się, że nie są wyświetlane żadne kody błędów. 3. Sprawdzić, czy wyświetlane wartości wielkości przepływu i temperatur są wiarygodne Stopień ochrony (IP) Przelicznik Przetwornik przepływu IP65 IP65 dla wykonania jako licznik ciepła IP67 dla wykonania jako licznik ciepła i chłodu 4. Przegląd funkcji wyświetlacza 4.1. Struktura menu L1 Parametry skumulowane L2 Dane statystyczne xx Długie naciśnięcie L3 Parametry informacyjne x 3.15 Krótkie naciśnięcie 8 Danfoss Energy Meters VUIGJ249

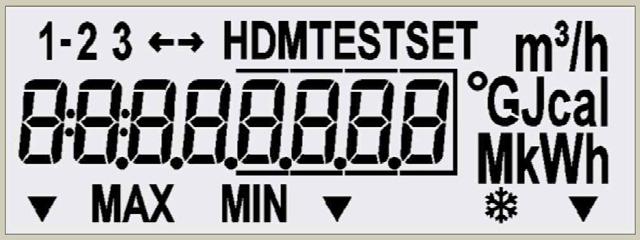

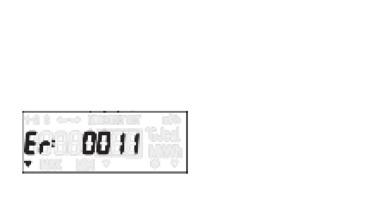

9 4.2. Wyświetlane symbole Objaśnienie symboli specjalnych: : przepływ nośnika ciepła do przodu (kierunek prawidłowy) : przepływ nośnika ciepła do tyłu (kierunek nieprawidłowy) brak strzałki: brak przepływu Wyjaśnienie pozostałych symboli jest opisane w szczegółowej instrukcji na Kody błędów Kody błędów mogą składać się maksymalnie z 4 symboli. Każdy symbol może mieć wartość od 0 do 8 Błędy przelicznika Błędy temperatury 2 Błędy temperatury 1 Błędy przepływu L1 L2 L3 Kod Status przelicznika Status czujnika temperatury 2 (rurociąg powrotny) Opis 0 brak błędu, normalne działanie 1 ostrzeżenie koniec żywotności baterii 2 różnica temperatur jest większa od dopuszczalnych granic 4 różnica temperatur jest mniejsza od dopuszczalnych granic 8 awaria elektroniki 0 brak błędu, normalne działanie 4 zwarcie 8 awaria czujnika (przerwa w obwodzie lub zwarcie) Status czujnika temperatury 1 (rurociąg zasilający) 0 brak błędu, normalne działanie 4 zwarcie 8 awaria czujnika (przerwa w obwodzie lub zwarcie) Status przetwornika przepływu 0 brak błędu, normalne działanie 1 brak sygnału, przetwornik przepływu jest pusty 2 przepływ w odwrotnym kierunku 4 przepływ większy niż 1,2 qs (jest wyświetlane q = 1,2qs) 8 awaria elektroniki Aktywne kody błędów są dodawane i wyświetlane jednocześnie, jeśli zostanie wykrytych więcej niż jeden błąd np.: 3 odpowiada błędom odpowiada błędom odpowiada błędom odpowiada błędom A odpowiada błędom B odpowiada błędom D odpowiada błędom E odpowiada błędom F odpowiada błędom VUIGJ249 Danfoss Energy Meters

10 5. Utylizacja Ten symbol umieszczony na produkcie wskazuje, że nie należy go wyrzucać razem z odpadami komunalnymi. Produkt należy przekazać do odpowiedniego punktu zbiórki w celu recyklingu sprzętu elektrycznego i elektronicznego. Bardziej szczegółowe informacje dotyczące recyklingu niniejszego produktu można uzyskać w lokalnym urzędzie gminy. Pozycja Materiał Utylizacja Bateria Płytka drukowana (PCBA) z wyświetlaczem Kable Przetwornik przepływu (w tym przetwornik i tuleja) Sensor ultradźwiękowy Pozostałe elementy z tworzyw sztucznych Ogniwo AA lit/chlorek tionylu 700 mg litu Przylutowane elementy do laminatu epoksydowego pokrytego miedzią, poliwęglan (PC), kauczuk termoplastyczny (TPE) Miedź w powłoce poliuretanowej (PUR) lub polichlorku winylu (PCV) Mosiądz, stal nierdzewna, polisiarczek fenylenu (PPS) Ceramika PZT, stal nierdzewna, polieteroimid (PEI) Poliwęglan (PC), polisiarczek fenylenu (PPS), polieteroimid (PEI), kauczuk termoplastyczny (TPE) Zatwierdzony punkt zbiórki dla baterii litowych Odpady elektroniczne Recykling kabli Recykling metali Zatwierdzony punkt zbiórki ceramiki PZT Recykling tworzyw sztucznych 10 Danfoss Energy Meters VUIGJ249

11 VUIGJ249 Danfoss Energy Meters
