1 CONVERT SP. Z O.O. MK-30-DC M30300 LICZNIK ENERGII PRĄDU STAŁEGO INSTRUKCJA UŻYTKOWNIKA CIRCUTOR S.A. CONVERT Sp. z o.o

2 Zawartość Wprowadzenie... 3 Bezpieczeństwo... 3 Schemat połączeń... 4 Wyświetlacz... 5 Funkcje klawiatury... 6 Programowanie... 6 Wymiary i dane mechaniczne... 8 Dane techniczne

3 Wprowadzenie MK-30-DC jest licznikiem energii prądu stałego zaprojektowanym tak, by w małym urządzeniu zaoferować cały szereg możliwości. Urządzenie ma dwa wejścia: jedno mierzy napięcie do 800Vdc, zaś drugie służy do pomiaru natężenia prądu stałego do 30Adc. Na bazie tych dwu wartości licznik wylicza moc w danej chwili, a całkując je wylicza energię. Urządzenie ma także w pełni konfigurowalne wyjście impulsowe W przypadku wyłączenia zasilania, licznik przechowuje w swej pamięci wewnętrznej naliczoną energię oraz minimalne i maksymalne wartości mierzonych parametrów. Ponieważ urządzenie nie wymaga baterii podtrzymującej, system jest bezobsługowy. Bezpieczeństwo Urządzenie to zostało zaprojektowane i sprawdzone zgodnie z wymogami Normy Bezpieczeństwa Elektrycznego EN Symbol wykrzyknika w trójkącie wskazuje na informacje, z którymi należy się zapoznać dla bezpiecznego użytkowania urządzenia. UWAGA! Symbol wykrzyknika w trójkącie w połączeniu ze słowem "UWAGA" wskazuje na sytuacje bądź działania grożące odniesieniem obrażeń lub uszkodzeniem sprzętu UWAGA! Przed rozpoczęciem użytkowania urządzenia należy przeczytać dokładnie i zrozumieć instrukcje zawarte w tym dokumencie Dokument ten należy zachować do późniejszego użytku Urządzenie wolno stosować jedynie do celów i w warunkach do jakich je zaprojektowano Przed przystąpieniem do jakichkolwiek czynności konserwacyjny, napraw czy zmiany podłączenia przewodów należy odłączyć zasilanie. Nie wolno użytkować urządzenia w przypadku występowania problemów z działaniem, zabezpieczeniem bądź izolacją

4 Schemat połączeń Zakres natężenia prądu: +/- 30 Adc Wyjście impulsowe Długość impulsu: 240ms Umax: 35V Imax: 50mA Falownik *zwarte wewnętrznie Zakres napięcia: +/- 800 Vdc Zasilanie pomocnicze 4

5 Wyświetlacz Jednostka MK-30_DC wyświetla wszystkie parametry z użyciem sześciu stron Napięcie Zakres wyświetlacza -800 V V Natężenie prądu Zakres A A Moc Wartość mocy jest wyświetlana w kw z automatycznym optymalnym ustawieniem punktu dziesiętnego Zakres kw kw Jeśli napięcie ma wartość ujemną, wyświetlany jest napis ERR Energia jest wyświetlana z użyciem trzech liczników Licznik A: od 0 do 999 Wh Licznik B: od 0 do 999 kwh Licznik C: od 0 do 999 MWh Przykład: Jeśli wartości liczników wynoszą A: 293, B: 100, C: 48, to całkowita wartość dostarczanych Wh wynosi 48,100,293 Wh. Jeśli w przypadku gdy licznik wyświetla jakąś wartość, diody oznaczające liczniki o większych jednostkach pulsują, oznacza to, że ich wartość jest różna od zera. Gdy moc ma wartość ujemną, urządzenie nie sumuje energii ani nie generuje impulsów. 5

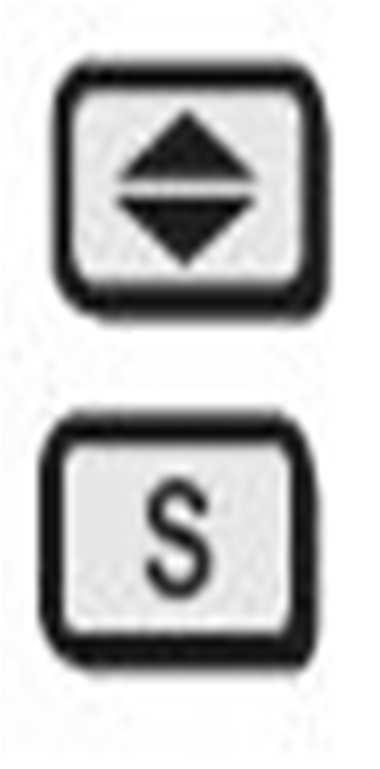

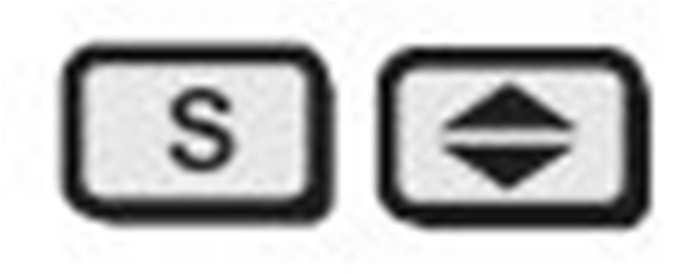

6 Funkcje klawiatury Możemy się poruszać pomiędzy różnymi stronami, jak również wykonywać różne działania. Następna strona Wyświetlenie wartości maksymalnej i minimalnej wielkości elektrycznej odpowiadającej danej stronie (dotyczy stron informujących o wartości napięcia, natężenia prądu i mocy). Naciskając oba klawisze, możemy wyzerować wartości maksymalne i minimalne, liczniki energii oraz wejść do menu konfiguracji urządzenia. Programowanie Naciskając oba przyciski, wchodzimy w tryb konfiguracji. NAWIGACJA Przemieszczanie się pomiędzy opcjami (góra-dół) i zmiana ich wartości Wybór opcji WPROWADZANIE WARTOŚCI Naciśnij kilkakrotnie aby zmienić wartość wybranej cyfry Naciśnij aby przemieścić się pomiędzy cyframi 6

7 Zerowanie wartości maksymalnej i minimalnej Zerowanie liczników energii Przy uruchomionej blokadzie liczników energii, ta opcja nie pojawi się. Strona startowa: wyświetlana przy podłączaniu urządzenia: 1 (Napięcie), 2 (Natężenie prądu), 3 (Moc), 4 (Energia Wh), 5 (Energia kwh), 6 (Energia MWh) Wyłączanie wyświetlacza (opcja energooszczędna) Przy uruchomieniu opcji energooszczędnej, po upływie pięciu minut bez naciskania żadnych przycisków, wyświetlacz zostaje wyłączony. Jedna dioda wciąż pulsuje, informując, że urządzenie pracuje. Wyjście impulsowe <RATE> Wyjście impulsowe energii jest włączone./ <NONE> Wyjście impulsowe jest wyłączone. Przy uruchamianiu wyjścia impulsowego liczbę Wh pomiędzy kolejnymi impulsami podajemy w trzech krokach: najpierw wprowadzamy wartość Wh, następnie kwh i MWh. Blokada zerowania liczników energii <YES>: Nie można wyzerować liczników energii <NO>: Wyzerowanie liczników energii jest możliwe Hasło <YES>: Należy wprowadzić czterocyfrowe hasło. Gdy następnym razem będziemy wchodzić do menu konfiguracji, urządzenie zażąda podania hasła. <NO>: Hasło wyłączone. 7

8 Wymiary i dane mechaniczne Wymiary: 36 x 85 x 63,8 mm Waga: 170 gr Materiał obudowy: ABS samogasnący Kolor obudowy: RAL 7035 Przód: IP54 (opcjonalnie IP65) Dane techniczne Zasilanie Wartość nominalna: 115Vac lub 230Vac (+/- 10%) Częstotliwość: 40 do 70 Hz Obciążenie: 4VA Obwód pomiarowy Pomiar poprzez mikrokontroler Częstość odświeżania: co odczyt Dokładność pomiaru napięcia: +/- 0,5% zakresu +/- 1 cyfra Dokładność pomiaru prądu: +/- 0,5% zakresu +/- 1 cyfra Dokładność pomiaru mocy: +/- 1% zakresu +/- 1 cyfra Wyświetlacz Wyświetlacz: 4 cyfry, siedmiosegmentowy Kolor: czerwony, wysokowydajny Diody pomocnicze: 4 Warunki środowiskowe Temperatura składowania: -40 C C Temperatura pracy: 0 C C Wyjście impulsowe Typ wyjścia: optoizolowane Czas trwania impulsu: 240ms Normy powiązane: IEC 1010, IEC 348, IEC664, EN , EN , EN
