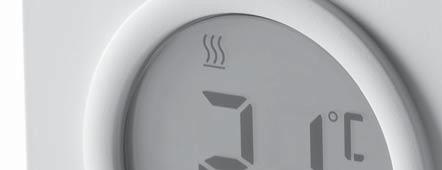

RET2000 B/M/MS Cyfrowy termostat pokojowy z wyświetlaczem LCD Instrukcja montażu

Transkrypt

1 RET2000 B/M/MS Cyfrowy termostat pokojowy z wyświetlaczem LCD Instrukcja montażu

2 Ten produkt jest zgodny z następującymi dyrektywami EC: Dyrektywa kompatybilności elektromagnetycznej (EMC) (2004/108/EC) Dyrektywa niskonapięciowa (LVD) (2006/95/EC) 2 Firma Danfoss nie ponosi odpowiedzialności za możliwe błędy w katalogach, broszurach i innych materiałach drukowanych. Wszystkie znaki towarowe użyte w tym materiale są własnością odpowiednich spółek Danfoss. Danfoss oraz logotyp Danfoss to zastrzeżone znaki handlowe firmy Danfoss A/S. Wszystkie prawa zastrzeżone.

3 Instrukcja montażu Dane techniczne RET2000MS RET2000M RET2000B 2,5 3 VDC Zasilanie 230 VAC ± 15%, 50/60 Hz (2 baterie AA 1,5 V) Wyjście 230 VAC Styk beznapięciowy Zakres nastaw temperatury 5 30 C Zakres temperatur roboczych 0 45 C Obciążalność przełącznika 3 A (1) przy 230 VAC Typ przełącznika 1 x SPDT, typ 1B Żywotność baterii Nie dotyczy Min. 2 lata Stopień ochrony IP IP20 Regulacja zał./wył. Tak Regulacja chronoproporcjonalna Tak Tryby pracy Wybór ogrzewania/chłodzenia Zgodność z normą EN Wymiary (mm) wys. 84 x szer. 84 x gł. 35 Kategoria oprogramowania A 3

4 Montaż 4 Termostat należy zamocować na wysokości około 1,5 m od podłogi, z dala od przeciągów i źródeł ciepła, takich jak grzejniki, kominki oraz miejsc gdzie bezpośrednio pada światło słoneczne. Uwaga: Urządzenie to powinno być instalowane jedynie przez wykwalifikowanego elektryka lub uprawnionego instalatora urządzeń grzewczych. Montaż powinien spełniać wymagania określone przez aktualne przepisy IEEE.

5 Podłączenia elektryczne RET2000B COM ON OFF 5

6 Podłączenia elektryczne RET2000M ELECTRONICS N L N L 230Vac COM ON OFF 6

7 Podłączenia elektryczne RET2000MS ELECTRONICS N L 2 3 N L 230Vac ON OFF 7

8 Ustawienia przełączników DIL Ustaw przełączniki DIL w wymaganej konfiguracji. WŁ./WYŁ. wyjście sterujace jest aktywowane poniżej ustawionej wartości temperatury i wyłączane powyżej. (Działanie odwrotne w trybie chłodzenia). CHRONO funkcja oszczędzania energii, która powoduje uruchamianie kołta w regularnych odstępach czasu w celu utrzymania ustawionej temperatury. Pozwala to uzyskać stałą temperaturę komfortową w pomieszczeniach. 8 W instalacjach z grzejnikami należy użyć 6 lub 12 cykli. W przypadku ogrzewania podłogowego należy użyć 3 cykli.

9 Ustawienia przełączników DIL Konfiguracja ogrzewania CHRONO WŁ./WYŁ. 6 CYKLI 3/12 CYKLI 3 CYKLE 12 CYKLI OGRZEWANIE CHŁODZENIE C F PRZYCISKI OD- BLOKOWANE PRZYCISKI ZABLO- KOWANE Konfiguracja chłodzenia BEZ OPÓŹNIENIA SPRĘŻARKI OPÓŹNIENIE SPRĘ- ŻARKI OPÓŹNIENIE SPRĘ- ŻARKI: 4 MINUTY OPÓŹNIENIE SPRĘ- ŻARKI: 2 MINUTY Nie dotyczy Nie dotyczy OGRZEWANIE CHŁODZENIE C F PRZYCISKI ODBLO- KOWANE PRZYCISKI ZABLOKO- WANE 9

10 Montaż 10

11 Blokowanie i ograniczanie zakresu regulacji Termostat RET2000 oferuje tryb zaawansowanych opcji programowych, dzięki którym można skonfigurować blokadę nastawy temperatury oraz ograniczanie zakresu regulacji. Naciskaj przycisk V w trybie ogrzewania lub Λ w trybie chłodzenia, aż nastąpi przejście do trybu gotowości. Następnie zwolnij przycisk Λ lub V i naciśnij oraz przytrzymaj go ponownie przez 5 sekund, aby przejść do trybu zaawansowanych opcji programowych. Jeżeli termostat jest w trybie zaawansowanych opcji programowych, wskaźnik gotowości miga, a na wyświetlaczu na zmianę wyświetlany jest numer ustawienia i bieżąca wartość tego ustawienia. Aby zmienić ustawienie, naciśnij przycisk Λ lub V. 11

12 Jednoczesne naciśnięcie i zwolnienie obu przycisków powoduje przewijanie między ustawieniami od S1 do S3. W przypadku zmiany wartości zostanie zapisana obecnie ustawiona wartość. Aby wyjść z trybu zaawansowanych opcji programowanych i wrócić do trybu gotowości, naciśnij oba przyciski i przytrzymaj je przez ponad 5 sekund. Gdy w trybie zaawansowanych opcji programowych przez 2 minuty nie zostanie naciśnięty żaden przycisk, termostat automatycznie wróci do trybu gotowości, a wartość bieżącego ustawienia nie zostanie zapisana. 12 S1 dolne ograniczenie nastawy temperatury To ustawienie pozwala określić dolne ograniczenie zakresu regulacji temperatury w przypadku gdy blokada przycisków za pomocą przełącznika DIL nie jest aktywna. Ograniczenie dolne można ustawić w zakresie od 5 C do 30 C w trybie ogrzewania lub od 16 C do 36 C w trybie chłodzenia. Wartość domyślna wynosi 5 C w trybie ogrzewania lub 16 C w trybie chłodzenia.

13 S2 górne ograniczenie nastawy temperatury To ustawienie umożliwia określenie górnego ograniczenia zakresu regulacji temperatury w przypadku gdy blokada przycisków za pomocą przełącznika DIL nie jest aktywna. Ograniczenie górne można ustawić w zakresie od 5 C do 30 C w trybie ogrzewania lub od 16 C do 36 C w trybie chłodzenia. Dostępne wartości zależą jednak od dolnego ograniczenia temperatury ustawionego w kroku S1. Górne ograniczenie temperatury nie może być niższe niż dolne ograniczenie temperatury. Wartość domyślna wynosi 30 C w trybie ogrzewania lub 36 C w trybie chłodzenia. S3 blokada nastawy temperatury To ustawienie określa nastawę temperatury w przypadku włączenia blokady przycisków za pomocą przełącznika DIL. Można ustawić wartość między dolnym a górnym ograniczeniem temperatury określonymi w parametrach S1 i S2. Wartość domyślna wynosi 21 C w trybie ogrzewania lub 24 C w trybie chłodzenia. 13

14 Danfoss Poland Sp. z o.o ul. Chrzanowska Grodzisk Mazowiecki Tel. (22) Faks (22) Adres info@danfoss.com Strona internetowa: VIJTC149
