4 Wstęp Część analityczna portalu eregion zawiera dane oraz narzędzia pozwalające na obserwację i analizę zjawisk w województwie zachodniopomorskim. System gromadzi, przetwarza i udostępnia dane istotne dla zarządzania województwem, powiatem lub gminą. eregion składa się z bazy wiedzy i hurtowni danych umożliwiającej prowadzenie analiz oraz przygotowanie raportów i zestawień obrazujące zachodzące w województwie zmiany gospodarcze i społeczne oraz porównywanie ich z innymi obszarami kraju i świata. Dane gromadzone przez system pochodzą z różnych rodzajów źródeł: Informacje z źródeł i systemów zewnętrznych, np. regionalnych urzędów i instytucji oraz innych publicznych źródeł (GUS, US) Dane pochodzące z systemów klasy GIS (Map Info). Status: roboczy Strona: 4/62

5 1 Praca z wersjami językowymi Część analityczna portalu eregion umożliwia pracę z następującymi wersjami językowymi: Polski Angielski Niemiecki Rosyjski Status: roboczy Strona: 5/62

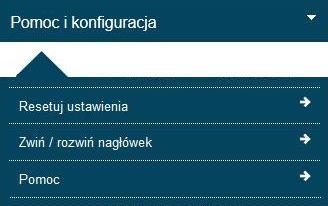

6 2 Budowa głównego menu Na głównej stronie analitycznej części portalu eregion, znajduje się menu główne, umieszczone u góry ekranu. Składa się ono z trzech podstawowych elementów. Eksplorator część główna portalu umożliwiająca wyszukiwanie, analizę i prezentację danych Dane umożliwiającego eksport danych (dla niezalogowanych użytkowników, oraz parametry integracji. Pomoc i konfiguracja przycisk umożliwiający: o Resetuj ustawienia opcja pozwala na kasowanie wszystkich wyborów i ustawień parametrów użytkownika systemu eregion w części analitycznej. o Zwiń/rozwiń nagłówek o Pomoc Kliknięcie na element Eksplorator powoduje przejście do danej części portalu. Kliknięcie na element Dane lub Pomoc i konfiguracja, powoduje rozwinięcie menu. ( Rysunek 1 Menu główne). Rysunek 1 Menu główne Status: roboczy Strona: 6/62

7 3 Podstawowe elementy menu Eksplorator 3.1 Panel wyboru obszarów oraz wskaźników System umożliwia wybór wskaźników za pomocą drzewka. Do wyświetlenia drzewka wskaźników służy przycisk Wybierz wskaźniki (Rysunek 2 Wybierz wskaźniki). Rysunek 2 Wybierz wskaźniki Wskaźniki są pogrupowane w obszary, np. Budownictwo, Demografia. Wybór odbywa się poprzez kliknięcie na nazwę wskaźnika lub pole wyboru obok nazwy (Rysunek 3 ). Panel wyboru wskaźników pozwala użytkownikowi na wybór wskaźników na dwa sposoby: Podział na źródło zasilania: np. GUS, własne wskaźniki Podział na tematy: np. Budownictwo, Demografia, itp. Panel wyboru wskaźników posiada wbudowany filtr wyszukiwania wskaźników, który w szybki sposób pozwala użytkownikowi znaleźć szukany wskaźnik po nazwie. Przycisk Reset czyści wszystkie wybrane wskaźniki. Status: roboczy Strona: 7/62

8 Rysunek 3 Panel wyboru wskaźników 3.2 Panel wyboru terytorium System umożliwia wybór terytoriów za pomocą panelu. Wybór jednostek administracyjnych odbywa się poprzez poniższy panel. Rysunek 4 Zakładka wyboru terytorium Panel umożliwia wybór następujących jednostek administracyjnych: Jednostki terytorialne - jednostki wg TERYT Miejscowości i ulice z województwa Zachodniopomorskiego Inne jednostki terytorialne dowolne jednostki stworzone w systemie w celu porównań i analiz Grupy jednostek administracyjnych np. gminy nadgraniczne Status: roboczy Strona: 8/62

9 Rysunek 5 Panel wyboru terytorium 3.3 Panel wyboru wymiarów System umożliwia wybór wymiarów za pomocą listy wyboru. Wymiary będą dostępne dla wskaźników gromadzących dane wg. różnych wymiarów. Przykładowymi wymiarami są: Płeć Grupy wiekowe Grunty rolne Panel wyboru wymiarów służy do filtrowania danych. Status: roboczy Strona: 9/62

10 Rysunek 6 Panel wyboru wymiarów 3.4 Wybór lat System umożliwia ustawienie zakresu czasowego. Użytkownik ma możliwość zrobienia tego na dwa sposoby: wpisując odpowiednie wartości w polach Rok od i Rok do, lub za pomocą suwaka ( Rysunek 7 Suwak czasowy ). Rysunek 7 Suwak czasowy 3.5 Menu wyboru wizualizacji System umożliwia wizualizację danych w postaci: wykresów, map, map z warstwami, tabel, prognoz, korelacji. Po kliknięciu na zakładkę, system prezentuje panel dotyczący danej wizualizacji (Rysunek 8 Menu wizualizacji). Rysunek 8 Menu wizualizacji Status: roboczy Strona: 10/62

11 3.6 Wyświetlanie i konfiguracja wykresów System umożliwia prezentację danych za pomocą sześciu różnych wykresów: słupkowy, liniowy, obszarowy, bąbelkowy kołowy radarowy Wybór rodzaju wykresu odbywa się poprzez wskazanie pozycji w rozwijanym menu (Rysunek 9 Rodzaj wykresu). Rysunek 9 Rodzaj wykresu Użytkownik ma możliwość wyświetlenia danych na wykresie w podziale na regiony, lata, kwartały, miesiące (Rysunek 10 Wyświetlaj w podziale na - wykres). Rysunek 10 Wyświetlaj w podziale na - wykres Użytkownik ma do dyspozycji zestaw opcji dotyczących wyświetlania: tytuł wykresu wyświetlanie tytułu wykresu wartości wyświetlanie wartości na wykresie, etykiety wyświetlanie etykiet na osi X, Status: roboczy Strona: 11/62

12 Wyświetlaj etykiety poziomo wyświetlanie poziomo etykiet na osi X, legenda wyświetlanie legendy pod wykresem, siatka wyświetlanie siatki na wykresie, dymki wyświetlanie w okienku danych wskaźnika po najechaniu myszą na pole wykresu, jedna skala opcja ma zastosowanie w przypadku wyświetlania wielu wskaźników na jednym wykresie, po jej zaznaczeniu system zaprezentuje wspólną skalę dla wszystkich wskaźników, pokazuj zero po zaznaczeniu tej opcji, oś Y będzie się zawsze zaczynać od zera, wyświetlaj poziomo po zaznaczeniu tej opcji, oś X zostaje zamieniona z osią Y, suwak czasowy opcja umożliwia prezentowanie wskaźnika w okresie czasu, skumulowany opcja umożliwia prezentacje danych na jednym słupku nakładając kolejne wartości na siebie, skala logarytmiczna opcja umożliwia prezentacji danych na wykresie ze skalą logarytmiczną, sortowanie danych opcja pozwalająca na sortowanie danych, po jej zaznaczeniu system wyświetla rozwijane menu, w którym można wybrać metodę sortowania, rosnąco lub malejąco, każdy wskaźnik na osobnym wykresie opcja umożliwia prezentacje każdego wskaźnika na osobnym wykresie. Wybór odbywa się poprzez kliknięcie na pole wyboru obok nazwy opcji (Rysunek 11 Opcje wykresu). Rysunek 11 Opcje wykresu Status: roboczy Strona: 12/62

13 Użytkownik ma możliwość zaznaczenia obszaru na wykresie korzystając z rozwijanego menu Zaznacz obszary. System umożliwia zaznaczenie jednego bądź kliku obszarów (Rysunek 12 Zaznacz jednostki terytorialne). Rysunek 12 Zaznacz jednostki terytorialne Użytkownik może wybrać, jakim kolorem ma być zaznaczony obszar na wykresie. W tym celu otwiera próbnik kolorów klikając ikonę prezentującą kolor. Po wybraniu koloru, zatwierdza wybór przyciskiem Zatwierdź (Rysunek 13 Próbnik kolorów). Rysunek 13 Próbnik kolorów Zaznaczony obszar może być wypełniony deseniem. Służy do tego rozwijane menu Deseń zaznaczenia (Rysunek 14 Deseń zaznaczenia). Rysunek 14 Deseń zaznaczenia Po wybraniu odpowiednich opcji użytkownik ma możliwość wyświetlenia wykresu za pomocą przycisku Zastosuj (Rysunek 15 ). Rysunek 15 Zastosuj Poniższy rysunek prezentuje wykres systemu eregion. Status: roboczy Strona: 13/62

14 Rysunek 16 Wykres 3.7 Wyświetlanie i konfiguracja map System umożliwia prezentację danych za pomocą mapy administracyjnej. System prezentuje mapę na kilku poziomach: region, województwo, podregion, powiat, gmina. Wybór poziomu odbywa się poprzez wybranie wartości z rozwijanego menu (Rysunek 17 Obszar analizy). Rysunek 17 Obszar analizy Użytkownik ma także możliwość wyboru obszaru przechodząc pomiędzy obszarami na mapie. W tym celu klika na dowolne województwo na mapie (Rysunek 18 Mapa województw), a system prezentuje mapę powiatów (Rysunek 19 Mapa powiatów). Użytkownik ma możliwość zejść niżej aż Status: roboczy Strona: 14/62

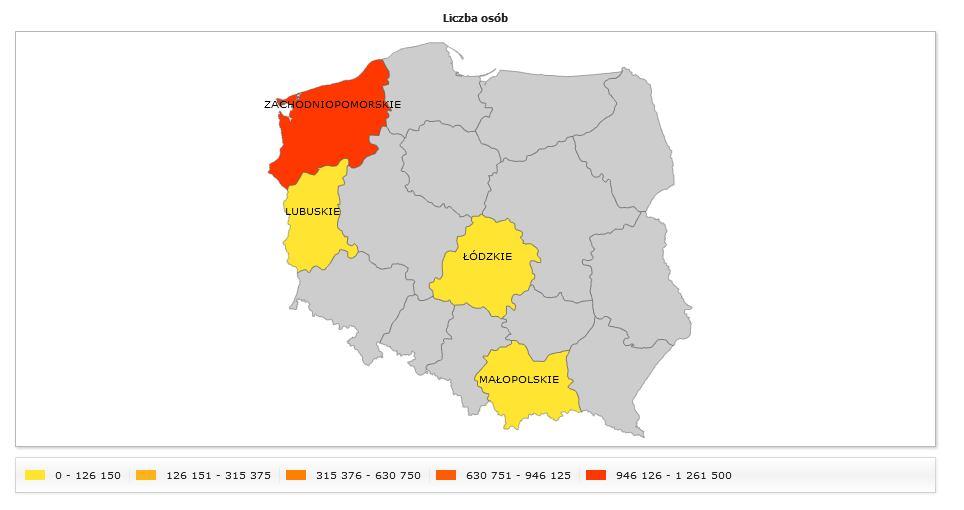

15 do poziomu gminy, klikając na dowolny powiat. Powrót do poziomu wyżej odbywa się za pomocą przycisku Wróć (Rysunek 20 Mapa gmin). Rysunek 18 Mapa województw Rysunek 19 Mapa powiatów Status: roboczy Strona: 15/62

16 Rysunek 20 Mapa gmin Użytkownik ma możliwość zaznaczenia na mapie obszarów benchmarkingowych. W tym celu zaznacza jeden lub kilka obszarów w rozwijanym menu (Rysunek 21 Poziom referencyjny). Rysunek 21 Poziom referencyjny Użytkownik ma możliwość wyświetlenia danych na mapie w podziale na okresy czasowe (Rysunek 22 Wyświetlaj w podziale na - mapa). Rysunek 22 Wyświetlaj w podziale na - mapa Status: roboczy Strona: 16/62

17 Użytkownik ma do dyspozycji zestaw opcji dotyczących wyświetlania wartości na mapie Rysunek 23 Opcje wyświetlania - mapa: Tytuł wykresu wyświetlanie tytułu mapy wartości wyświetlanie wartości na mapie wszystkie etykiety wyświetlanie nawet tych etykiet, które ze względu na długość nie mieszczą się na danym obszarze na mapie, zoom panelu umożliwiający zbliżanie i oddalanie mapy, oraz jej przesuwanie, etykiety wyświetlanie na obszarach, legenda wyświetlanie legendy pod mapą, dymki - wyświetlanie w okienku danych wskaźnika po najechaniu myszą na obszar na mapie. Rysunek 23 Opcje wyświetlania - mapa Użytkownik ma możliwość wyróżnienia obszaru na mapie. Przebiega to w taki sam sposób jak zaznaczanie na wykresie (Rysunek 12 Zaznacz terytorialne, Rysunek 13 Próbnik kolorów, Rysunek 14 Deseń zaznaczenia). System umożliwia wybór zestawu kolorów. Służy do tego rozwijane menu (Rysunek 24 Zestaw kolorów). Po wybraniu zestawu, dane na mapie są prezentowane zgodnie z wybraną kolorystyką. Status: roboczy Strona: 17/62

18 Rysunek 24 Zestaw kolorów Po wybraniu odpowiednich opcji użytkownik ma możliwość wyświetlenia mapy (Rysunek 25 Mapa administracyjna) za pomocą przycisku Pokaż (Rysunek 15 ). Rysunek 25 Mapa administracyjna 3.8 Wyświetlanie i konfiguracja mapy z warstwami System umożliwia prezentację danych na mapach z warstwami. W celu wyświetlenia mapy z warstwami, należy wybrać region, wskaźnik (Rysunek 2 Wybierz wskaźniki) (Rysunek 3 ), okres czasu (Rysunek 26 Suwak czasowy w mapach z warstwami). Rysunek 26 Suwak czasowy w mapach z warstwami Menu warstw znajduje się po prawej stronie ekranu. Wybór warstw odbywa się poprzez zaznaczenie pozycji w menu. (Rysunek 27 Warstwy). Status: roboczy Strona: 18/62

19 Rysunek 27 Warstwy Użytkownik ma możliwość zbliżania oraz oddalania mapy za pomocą suwaka umieszczonego w lewym górnym rogu ekranu (Rysunek 28 Suwak). Rysunek 28 Suwak mapy). Do przesuwania mapy służy kontrolka znajdująca się nad suwakiem (Rysunek 29 Przesuwanie Rysunek 29 Przesuwanie mapy W celu sprawdzenia wartość wskaźnika dla wybranej jednostki należy zatrzymać na niej kursor. Pojawi się menu kontekstowe z danymi jednostki. Status: roboczy Strona: 19/62

20 Rysunek 30 Tooltip z informacja o wskazanej jednostce 3.9 Wyświetlanie i konfiguracja tabel System umożliwia prezentację danych za pomocą tabel w trzech różnych konfiguracjach: osobne tabele każdy wskaźnik jest prezentowany w osobnej tabeli (Rysunek 32 Osobne tabele), porównanie wskaźników tabela umożliwia porównywanie wskaźników w jednej tabeli, wiersze przedstawiają podział terytorialny, a kolumny okres czasu wraz z wartością wskaźnika (Rysunek 33 Porównywanie wskaźników), porównanie lat - tabela umożliwia porównywanie danych wskaźników z różnych lat w jednej tabeli, wiersze przedstawiają podział terytorialny, a kolumny wartością wskaźnika w rozbiciu na okresy czasu (Rysunek 34 Porównywanie lat). Wybór tabeli odbywa się poprzez wybranie odpowiedniej zakładki w menu (Rysunek 31 Wybór tabeli). Rysunek 31 Wybór tabeli Status: roboczy Strona: 20/62

21 Rysunek 32 Osobne tabele Rysunek 33 Porównywanie wskaźników Rysunek 34 Porównywanie lat System umożliwia zaznaczanie obszarów w tabeli. Odbywa się to poprzez zaznaczanie pozycji w rozwijanym menu (Rysunek 35 Zaznacz obszary - tabele). Status: roboczy Strona: 21/62

22 Rysunek 35 Zaznacz obszary - tabele Po wybraniu obszarów, są one zaznaczone kolorem w tabeli (Rysunek 36 Zaznaczanie w tabeli). Rysunek 36 Zaznaczanie w tabeli Użytkownik ma możliwość wyeksportowania wyniku analizy do pliku w formacie XLS. Służy do tego przycisk Eksport danych (Rysunek 37Eksport danych). Rysunek 37Eksport danych 3.10 Prognozy System umożliwia prognozowanie przyszłych wartości wskaźnika. W celu przeprowadzenia analizy, należy wybrać obszar. Służy do tego panel Regiony (Rysunek 38 Wybór obszaru do analizy). Status: roboczy Strona: 22/62

23 Rysunek 38 Wybór obszaru do analizy Użytkownik ma możliwość wyboru rodzaju wykresu, na którym zostanie zaprezentowana prognoza (Rysunek 39 Rodzaj wykresu - prognozy). Użytkownik ma do wyboru dwa rodzaje wykresów: słupkowy i liniowy. Rysunek 39 Rodzaj wykresu - prognozy Poniżej znajduje się menu konfiguracji wyświetlania na wykresie (Rysunek 40 Opcje wyświetlania - prognoza). Składa się z pozycji: tytuł wykresu wyświetlanie tytułu wykresu wartości wyświetlanie wartości na wykresie, etykiety wyświetlanie etykiet na osi X, legenda wyświetlanie legendy pod wykresem, siatka wyświetlanie siatki na wykresie, dymki wyświetlanie w okienku danych wskaźnika po najechaniu myszą na pole wykresu, pokazuj zero po zaznaczeniu tej opcji, oś Y będzie się zawsze zaczynać od zera, wyświetlaj poziomo po zaznaczeniu tej opcji, oś X zostaje zamieniona z osią Y. Status: roboczy Strona: 23/62

24 Rysunek 40 Opcje wyświetlania - prognoza W panelu Parametry prognozy użytkownik ma możliwość ustawienia ilości prognozowanych lat (Rysunek 41 Ilość prognozowanych lat). Rysunek 41 Ilość prognozowanych lat System może sam zaproponować najlepszy model prognozy lub użytkownik może go wybrać ręcznie (Rysunek 42 Model prognozy). Rysunek 42 Model prognozy Jeżeli użytkownik zaznaczy opcję Wybierz ręcznie, pojawi się rozwijane menu z modelami prognozy do wyboru (Rysunek 43 Modele prognozy) Status: roboczy Strona: 24/62

25 Rysunek 43 Modele prognozy Jeżeli użytkownik zdecyduje się na model, który umożliwia podanie parametrów, to pojawi się opcja Parametry modelu. Po jej zaznaczeniu pojawią się pola służące podawaniu parametrów (Rysunek 44 Parametry modelu). Rysunek 44 Parametry modelu W przypadku, gdy użytkownik zdecyduje się na automatyczny wybór prognozy, pojawia się opcja umożliwiająca wybór wskaźnika dokładności. Po jej zaznaczeniu pojawia się rozwijane menu (Rysunek 45 Wskaźnik dokładności). Status: roboczy Strona: 25/62

26 Rysunek 45 Wskaźnik dokładności Po wybraniu wskaźnika, okresu czasowego, obszaru oraz parametrów związanych z prognozą, można wyświetlić prognozę za pomocą przycisku Pokaż (Rysunek 15 ). Prognoza zostanie zaprezentowana na wykresie wybranym przez użytkownika. Pod wykresem znajdują się przyciski umożliwiające zapisanie wykresu do formatu graficznego oraz eksport danych do formatu XLS (Rysunek 46 Prognoza). Rysunek 46 Prognoza - wykres Użytkownik ma możliwość wizualizacji danych w formie tabeli, służą do tego zakładki znajdujące się nad wykresem (Rysunek 47 Zakładki w prognozie). Status: roboczy Strona: 26/62

27 Rysunek 47 Zakładki w prognozie Poniżej tabeli znajduje się przycisk umożliwiający eksport danych do formatu XLS (Rysunek 48 Prognoza - tabela). Rysunek 48 Prognoza - tabela W przypadku, gdy użytkownik wybierze automatyczny wybór modelu, w panelu Wynik prognozy (Rysunek 49 Wynik prognozy) zostanie wyświetlona nazwa wybranego modelu, a po użyciu przycisku Wskaźnik dokładności system zaprezentuje użyte wskaźniki (Rysunek 50 Wskaźnik dokładności). Rysunek 49 Wynik prognozy Status: roboczy Strona: 27/62

28 Rysunek 50 Wskaźnik dokładności 3.11 Korelacje System umożliwia prezentację korelacji pomiędzy wskaźnikami. Do wybierania typu korelacji służy rozwijane menu (Rysunek 51 Typ korelacji). Rysunek 51 Typ korelacji Po wybraniu typu korelacji, wskaźników, okresu czasowego raz obszarów, użytkownik może wyświetlić dane za pomocą przycisku Pokaż (Rysunek 15 ). Po zaprezentowaniu danych przez system, użytkownik ma możliwość ich przeglądania w formie macierzy (Rysunek 52 Korelacja - macierz), tabeli (Rysunek 53 Korelacja - tabela) oraz raportu ( Korelacja - raport). Poniżej znajduje się przycisk umożliwiający eksport danych do formatu XLS. Rysunek 52 Korelacja - macierz Status: roboczy Strona: 28/62

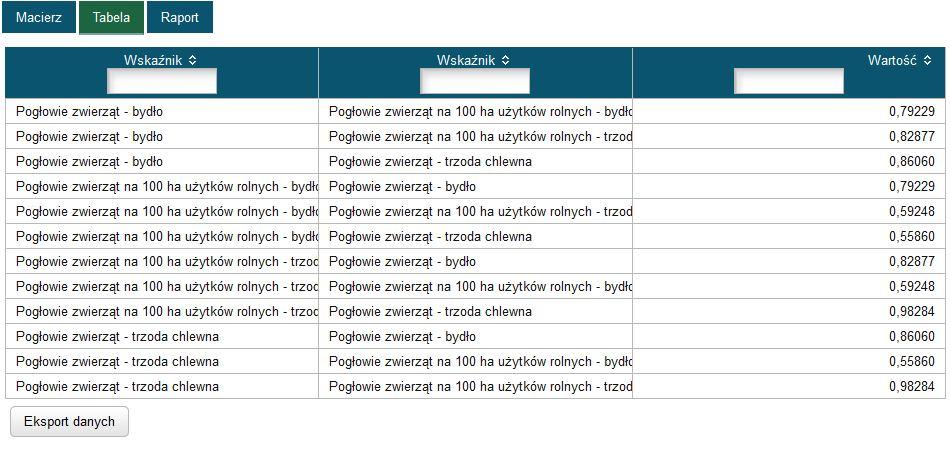

29 Rysunek 53 Korelacja - tabela Korelacja - raport 3.12 Linia czasu na mapach i wykresach System umożliwia wyświetlanie zmian wartości wskaźnika na przestrzeni wybranego okresu czasowego. Służy do tego linia czasu (Rysunek 54 Linia czasu). W przypadku map, linia czasu zostanie automatycznie wyświetlona, gdy użytkownik wskaże okres czasowy większy niż jeden rok. W przypadku wykresów, należy zaznaczyć opcję Suwak czasowy w menu opcji wykresu (Rysunek 11 Opcje wykresu). Status: roboczy Strona: 29/62

30 Rysunek 54 Linia czasu Użytkownik ma możliwość śledzenia zmian wartości wskaźników używając do tego suwaka czasowego. Istnieje także możliwość uruchomienia przyciskiem 'play' sekwencyjnej animacji. W takim przypadku aplikacja prezentuje po kolei mapy dla wybranych jednostek czasu. Użytkownik ma do dyspozycji suwak Odstęp czasowy. Służy on do ustawiania odstępów czasowych pomiędzy kolejnymi klatkami animacji. Status: roboczy Strona: 30/62

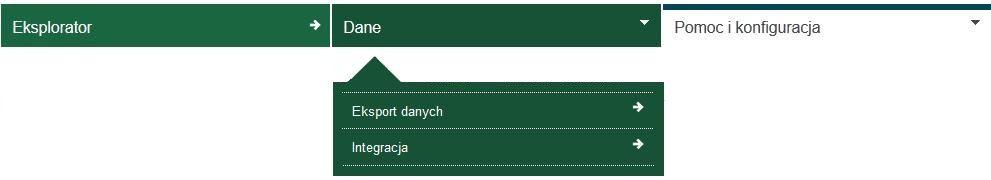

31 4 Podstawowe elementy menu Dane 4.1 Eksport danych paneli: System umożliwia eksport danych do formatu XLS lub XML. Moduł eksportu składa się z Rysunek 55 Eksport ogólny widok panel konfiguracji umożliwia wybór formatu pliku oraz sposób zapisu (Rysunek 55 Eksport ), Panel umożliwia użytkownikowi wybór formatu pliku. System proponuje zapis pliku w dwóch formatach: XLS oraz XML. Listwa sposób zapisu pozwala użytkownikowi dla plku typu XLS wybrać następujące rodzaje zapisu: Zakładki regiony, Zakładki wskaźnik, Zakładki lata. Status: roboczy Strona: 31/62

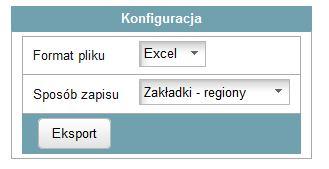

32 Rysunek 56 Konfiguracja eksportu danych panel dostępne wskaźniki umożliwia wybór wskaźników do wyeksportowania (Rys. 59 Panel dostępne wskaźniki), Panel umożliwia wyszukiwanie wskaźników w podziale na źródło zasilania oraz na tematy. Panel udostępnia filtr wyszukiwania wskaźników do eksportu. Rysunek 57 Panel dostępne wskaźniki panel jednostki terytorialne umożliwia wybór obszaru administracyjnego do wyeksportowania (Rys. 60 Panel jednostki terytorialne), Panel umożliwia wybór jednostki terytorialne z Polski lub z innego obszaru administracyjnego Status: roboczy Strona: 32/62

33 Rysunek 58 Panel jednostki terytorialne panel lata umożliwia wybór okresów czasowych do wyeksportowania (Rysunek 59 Lata - eksport). Status: roboczy Strona: 33/62

34 Rysunek 59 Lata - eksport Po wybraniu formatu pliku, sposobu zapisu, wskaźników, obszarów oraz lat, użytkownik może wykonać eksport danych za pomocą przycisku Eksport w panelu Konfiguracja (Rysunek 55 Eksport ogólny widok) System wykonuje eksport wybranych danych do pliku. Proponowaną nazwą zapisu pliku jest eregion_rrrrmmdd_ggmmss Status: roboczy Strona: 34/62

35 Rysunek 60 Zapis pliku - eksport 4.2 Integracja System umożliwia eksport danych przy użyciu usługi SDMXService. Usługa SDMXService pozwala na eksport danych z bazy analitycznej przy użyciu zapytań w standardzie SDMX. Na ten moment usługa SDMXService implementuje dwie metody. Argumenty tych metod oraz zwracane typy są w standardzie SDMX. 1. GetMetadataStructure: - pobiera MetadataStructureQueryType - zapytanie o definicję danych - zwraca StructureType - opis struktury danych bazy analitycznej, 2. GetGenericData: - pobiera GenericDataQueryType, - zapytanie o dane, np. wybrane wskaźniki, - zwraca GenericDataType - dane z bazy analitycznej. Szczegółowy opis usługi w postaci pliku WSDL można znaleźć pod adresem: Status: roboczy Strona: 35/62

36 5 Praca z aplikacją 5.1 Prezentacja wybranych wskaźników na wykresach System pozwala użytkownikowi zaprezentować wybrane wskaźniki na wykresach. W celu wyświetlenia danych na wykresie, należy przejść do zakładki Wykresy (Rysunek 8 Menu wizualizacji). Następnie należy wybrać: wskaźnik z panelu wyboru wskaźników (Rysunek 2 Wybierz wskaźniki), wybrać jednostkę/jednostki terytorialne z panelu wyboru jednostek terytorialnych (Rys. 5 Panel wyboru terytorium) przy pomocy suwaka czasowego należy określić zakres czasu do analizy (Rysunek 7 Suwak czasowy). Po ustawieniu tych parametrów można przejść do opcji wyświetlania. Najpierw należy ustawić rodzaj wykresu oraz podział wyświetlania, wybierając odpowiednią pozycję w rozwijanym menu (Rysunek 10 Wyświetlaj w podziale na - wykres) oraz (Rysunek 9 Rodzaj wykresu). Użytkownik ma możliwość skonfigurowania opcji wykresu (Rysunek 11 Opcje wykresu). Po ustawieniu opcji, należy użyć przycisku Zastosuj (Rysunek 15 ż). Status: roboczy Strona: 36/62

37 Rysunek 61 Praca z aplikacją wykres słupkowy Rysunek 62 Praca z aplikacją wykres słupkowy z wyświetlonymi wartościami Status: roboczy Strona: 37/62

38 Rysunek 63 Praca z aplikacją wykres słupkowy z wyświetlonymi wartościami, z zaznaczoną opcją wyświetlaj poziomo Rysunek 64 Praca z aplikacją wykres liniowy, wyświetlane dymki Status: roboczy Strona: 38/62

39 Rysunek 65 Praca z aplikacją wykres radarowy 5.2 Zaznaczanie wybranej jednostki terytorialnej na wykresie System pozwala użytkownikowi wyróżniać jednostki terytorialne na wykresie. Po wybraniu wszystkich opcji dotyczących wykresu, należy wybrać z rozwijanego menu, jednostkę do zaznaczenia (Rysunek 12 Zaznacz jednostki terytorialne). Następnie należy wybrać kolor zaznaczenia (Rysunek 13 Próbnik kolorów) oraz deseń (Rysunek 14 Deseń zaznaczenia). W celu wyświetlenia wykresu należy użyć przycisku Pokaż (Rysunek 15 ż). System eregion zaznacza wybraną jednostkę na wykresie. Status: roboczy Strona: 39/62

40 Rysunek 66 Praca z aplikacją zaznaczanie na wykresie 5.3 Zapisywanie wykresu do pliku System pozwala użytkownikowi zapisać wykres w formie pliku. Funkcjonalność jest dostępna po wyświetleniu wykresu. Do zapisywania służy przycisk Zapisz jako PNG umieszczony pod wykresem (Rysunek 67 Zapisz jako PNG). Rysunek 67 Zapisz jako PNG System wyświetla okienko dialogowe w celu pobrania i zapisania pliku. Domyślną nazwą pliku jest [nazwy_wybranych_wskaźników].png Status: roboczy Strona: 40/62

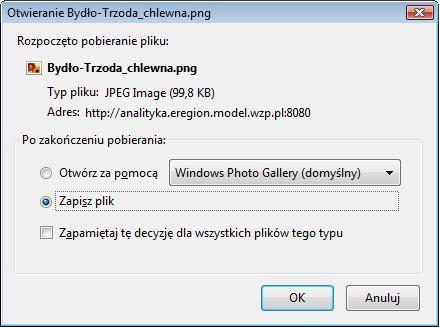

41 Rysunek 68 Zapisz jako PNG pobranie pliku 5.4 Prezentacja wybranego wskaźnika na mapie System pozwala użytkownikowi prezentować dane wybranego wskaźnika na mapie. Należy przejść do zakładki Mapy (Rysunek 8 Menu wizualizacji). Następnie należy wybrać: wskaźnik z panelu wyboru wskaźników (Rysunek 2 Wybierz wskaźniki), oraz (Rys.3 Panel wyboru wskaźników) wybrać jednostkę/jednostki terytorialne z panelu wyboru jednostek terytorialnych (Rys. 5 Panel wyboru terytorium) przy pomocy suwaka czasowego należy określić zakres czasu do analizy (Rysunek 7 Suwak czasowy). Po ustawieniu tych parametrów można przejść do opcji wyświetlania. Użytkownik ma możliwość ustawienia podziału wyświetlania (Rysunek 22 Wyświetlaj w podziale na - mapa) oraz opcji mapy (Rysunek 23 Opcje wyświetlania - mapa). Dodatkowo użytkownik może wybrać zestaw kolorów dla mapy (Rysunek 24 Zestaw kolorów). Po wybraniu odpowiadających opcji, należy użyć przycisku Pokaż w celu wyświetlenia mapy (Rysunek 15 ż). Status: roboczy Strona: 41/62

42 Rysunek 69 Prezentacja wskaźnika na mapie Prezentacja wybrany dwóch wskaźników na mapie System pozwala użytkownikowi prezentować dwa wybrane wskaźniki na mapie. Należy przejść do zakładki Mapy (Rysunek 8 Menu wizualizacji). Następnie należy wybrać: dwa wskaźniki z panelu wyboru wskaźników (Rysunek 2 Wybierz wskaźniki), oraz (Rys.3 Panel wyboru wskaźników) wybrać jednostkę/jednostki terytorialne z panelu wyboru jednostek terytorialnych (Rys. 5 Panel wyboru terytorium) przy pomocy suwaka czasowego należy określić zakres czasu do analizy (Rysunek 7 Suwak czasowy). Po ustawieniu tych parametrów można przejść do opcji wyświetlania. Użytkownik ma możliwość ustawienia podziału wyświetlania (Rysunek 22 Wyświetlaj w podziale na - mapa) oraz opcji mapy (Rysunek 23 Opcje wyświetlania - mapa). Dodatkowo użytkownik może wybrać zestaw kolorów dla mapy (Rysunek 24 Zestaw kolorów). Po wybraniu odpowiadających opcji, należy użyć przysieku Pokaż w celu wyświetlenia mapy (Rysunek 15 ż). System prezentuje wartości dwóch wskaźników w następujący sposób: Pierwszy wybrany przez użytkownika wskaźnik jest prezentowany na mapie terytorialnej, jako kolor danej jednostki terytorialnej. Wartość drugiego wskaźnika prezentowana jest przez system w postaci kółka. Status: roboczy Strona: 42/62

43 Rysunek 70 Prezentacja dwóch wskaźników na mapie 5.5 Prezentacja wybranego wskaźnika na mapie w funkcją linii czasu System pozwala użytkownikowi prezentować dane wybranego wskaźnika na mapie z funkcją linii czasu. Należy przejść do zakładki Mapy (Rysunek 8 Menu wizualizacji). Następnie należy wybrać: wskaźnik z panelu wyboru wskaźników (Rysunek 2 Wybierz wskaźniki), oraz (Rys.3 Panel wyboru wskaźników) wybrać jednostkę/jednostki terytorialne z panelu wyboru jednostek terytorialnych (Rys. 5 Panel wyboru terytorium) przy pomocy suwaka czasowego należy określić zakres czasu do analizy (Rysunek 7 Suwak czasowy). Po ustawieniu tych parametrów można przejść do opcji wyświetlania. Użytkownik ma możliwość ustawienia podziału wyświetlania (Rysunek 22 Wyświetlaj w podziale na - mapa) oraz opcji mapy (Rysunek 23 Opcje wyświetlania - mapa). Dodatkowo użytkownik może wybrać zestaw kolorów dla mapy (Rysunek 24 Zestaw kolorów). Po wybraniu odpowiadających opcji, należy użyć przysieku Pokaż w celu wyświetlenia mapy (Rysunek 15 ż). Pod mapą system prezentuje linię czasu (Rysunek 54 Linia czasu) pozwalającą na obserwację zmian danych w określonym czasie. Aby wyświetlić zmiany wartości wskaźników w czasie należy uruchomić przycisk play. Użytkownik ma do dyspozycji suwak Odstęp czasowy. Służy on do ustawiania odstępów czasowych pomiędzy kolejnymi klatkami animacji. Status: roboczy Strona: 43/62

44 Rysunek 71 Prezentacja wskaźnika na mapie z funkcją linii czasu 5.6 Zaznaczanie wybranej jednostki terytorialnej na mapie System pozwala użytkownikowi wyróżniać jednostki terytorialne na mapie. Po wybraniu wszystkich opcji dotyczących map, należy wybrać z rozwijanego menu, jednostkę do zaznaczenia (Rysunek 12 Zaznacz jednostki terytorialne). Następnie należy wybrać kolor zaznaczenia (Rysunek 13 Próbnik kolorów) oraz deseń (Rysunek 14 Deseń zaznaczenia). W celu wyświetlenia wykresu należy użyć przycisku Pokaż (Rysunek 15 ). System prezentuje na mapie wyróżnione jednostki. Status: roboczy Strona: 44/62

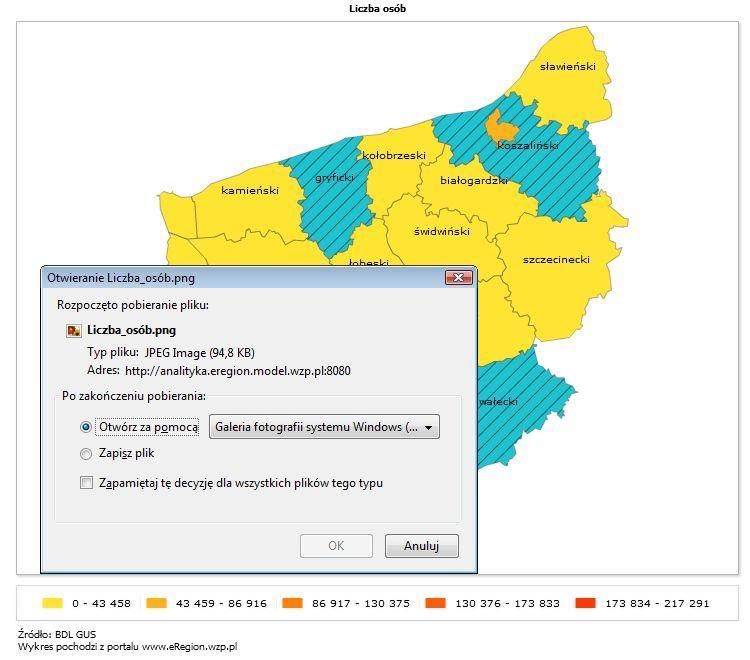

45 Rysunek 72 Zaznaczenie wybranych jednostek terytorialnych na mapie 5.7 Zapisywanie mapy do pliku System pozwala użytkownikowi zapisać mapę w formie pliku. Funkcjonalność jest dostępna po wyświetleniu mapy. Do zapisywania służy przycisk Zapisz jako PNG umieszczony pod wykresem. Rysunek 73 Zapisz jako PNG Po uruchomieniu przycisku Zapisz system prezentuje okno dialogowe służące do pobrania zapisywanego pliku w formacie PNG. Status: roboczy Strona: 45/62

46 Rysunek 74 Zapis mapy do pliku PNG 5.8 Generowanie animacji System pozwala użytkownikowi wygenerować animację i zapisać ją do pliku. Funkcjonalność jest dostępna po wyświetleniu mapy. Do zapisywania służy przycisk Generuj animację umieszczony pod wykresem. Rysunek 75 Generuj animację Po uruchomieniu przycisku Generuj animację system tworzy animację. Status: roboczy Strona: 46/62

47 Rysunek 76 Generowanie animacji Po wygenerowaniu animacji, system prezentuje okno dialogowe służące do pobrania animacji w formacie AVI. Rysunek 77 Pobieranie animacji Status: roboczy Strona: 47/62

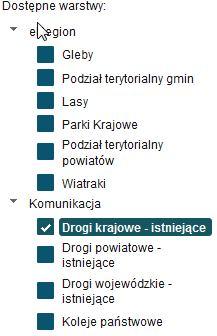

48 5.9 Prezentacja wskaźnika na mapie z warstwami System pozwala użytkownikowi prezentować dane wybranego wskaźnika na mapie z możliwością nakładania warstw map. Należy przejść do zakładki Mapy z warstwami (Rysunek 8 Menu wizualizacji). Następnie należy wybrać wskaźnik z panelu wyboru wskaźników (Rysunek 2 Wybierz wskaźniki wyboru wskaźników), oraz (Rys. 3 Panel wyboru wskaźników) Kolejny krok to ustawienie zakresu czasowego (Rysunek 7 Suwak czasowy). Po wybraniu odpowiadających opcji, należy użyć przycisku Zastosuj (Rysunek 15 ż) w celu wyświetlenia mapy. Rysunek 78 Prezentacja mapy z warstwami System pozwala wybrać użytkownikowi warstwy, które są zdefiniowane w systemie. Wybór warstw odbywa się poprzez zaznaczenie odpowiedniej warstwy w panelu wyboru warstw. (Rys. 77 Panel wyboru warstw) Status: roboczy Strona: 48/62

49 Rysunek 79 Panel wyboru warstw 5.10 Nawigacja na mapie z warstwami Użytkownik ma możliwość zbliżania oraz oddalania mapy za pomocą suwaka umieszczonego w lewym górnym rogu ekranu (Rysunek 28 Suwak) oraz przesuwania mapy, do tego celu służy kontrolka znajdująca się nad suwakiem (Rysunek 29 Przesuwanie mapy). Status: roboczy Strona: 49/62

50 Rysunek 80 Przykład nawigacji mapy 5.11 Prezentacja wskaźników w tabelach. System pozwala użytkownikowi prezentować dane wybranego wskaźnika w tabelach. Należy przejść do zakładki Tabele (Rysunek 8 Menu wizualizacji). Następnie należy wybrać: wskaźnik z panelu wyboru wskaźników (Rysunek 2 Wybierz wskaźniki), oraz (Rys. 3 Panel wyboru wskaźników) wybrać jednostkę/jednostki terytorialne z panelu wyboru jednostek terytorialnych (Rys. 5 Panel wyboru terytorium) przy pomocy suwaka czasowego należy określić zakres czasu do analizy (Rysunek 7 Suwak czasowy). Po ustawieniu tych parametrów można przejść do opcji wyświetlania. Użytkownik ma możliwość wyboru trzech różnych konfiguracji: osobne tabele porównanie wskaźników porównanie lat Po wybraniu odpowiednich opcji, należy użyć przycisku Zastosuj w celu wyświetlenia tabeli (Rysunek 15 ż). Rysunek 81 Prezentacja wskaźników w konfiguracji Osobne tabele Status: roboczy Strona: 50/62

51 Rysunek 82 Prezentacja danych wskaźników w konfiguracji Porównanie wskaźników Rysunek 83 Prezentacja danych wskaźników w konfiguracji Porównanie lat 5.12 Eksport danych prezentowanych w tabeli do pliku xls. System pozwala użytkownikowi zapisać dane wyświetlane w tabelach do pliku XLS. Funkcjonalność jest dostępna dla wszystkich opcji związanych z tabelami. Do zapisywania służy przycisk Eksport danych umieszczony pod tabelami. Po wybraniu danych i zaprezentowaniu ich przez system w tabelach użytkownik systemu eregion wybiera przycisk Eksport danych. System wykonuje eksport pliku z danymi i pozwala zapisać plik w formacie xls. System proponuje nazwę pliku w formacie: eregion_rrrrmmdd_ggmmss.xls Rysunek 84 Eksport danych prezentowanych w tabeli do pliku xls Status: roboczy Strona: 51/62

52 5.13 Zaznaczanie wybranej jednostki terytorialnej w tabeli System pozwala użytkownikowi wyróżniać jednostki terytorialne w tabeli. Po wybraniu wszystkich opcji dotyczących tabel, należy wybrać z rozwijanego menu, jednostkę do zaznaczenia. Rysunek 85 Zaznacz jednostki terytorialne Następnie system prezentuje na tabeli wyróżnione jednostki terytorialne (Rys. 84 Zaznaczone jednostki terytorialne). Rysunek 86 Zaznaczone jednostki terytorialne 5.14 Prognozowanie wskaźników System umożliwia prognozowanie przyszłych wartości wskaźnika. Do tego celu służy moduł Prognozy dostępny w zakładce Eksplorator. W celu przeprowadzenia analizy, należy wybrać wskaźnik, zakres lat oraz jednostki terytorialne. Następnie użytkownik ma możliwość wyboru rodzaju wykresu, na którym zostanie zaprezentowana prognoza (Rysunek 39 Rodzaj wykresu - prognozy). System udostępnia dwa rodzaje wykresów: liniowy słupkowy Po wybraniu rodzaju wykresu użytkownik ma możliwość jego konfiguracji. Status: roboczy Strona: 52/62

53 Poniżej znajduje się menu konfiguracji wyświetlania na wykresie (Rysunek 40 Opcje wyświetlania - prognoza). Składa się z pozycji: wartości wyświetlanie wartości na wykresie, etykiety wyświetlanie etykiet na osi X, legenda wyświetlanie legendy pod wykresem, siatka wyświetlanie siatki na wykresie, dymki wyświetlanie w okienku danych wskaźnika po najechaniu myszą na pole wykresu, pokazuj zero po zaznaczeniu tej opcji, oś Y będzie się zawsze zaczynać od zera, wyświetlaj poziomo po zaznaczeniu tej opcji, oś X zostaje zamieniona z osią Y. W panelu Parametry prognozy użytkownik ustawia ilości prognozowanych lat (Rysunek 41 Ilość prognozowanych lat). System proponuje najlepszy model prognozy lub użytkownik wybiera ręcznie prognozę (Rysunek 42 Model prognozy). Po wybraniu opcji Wybierz ręcznie, pojawi się rozwijane menu z modelami prognozy do wyboru (Rysunek 43 Modele prognozowania) Jeżeli użytkownik zdecyduje się na model, który umożliwia podanie parametrów, to pojawi się opcja Parametry modelu. Po jej zaznaczeniu pojawią się pola służące podawaniu parametrów (Rysunek 44 Parametry modelu). W przypadku, gdy użytkownik zdecyduje się na automatyczny wybór prognozy, pojawia się opcja umożliwiająca wybór wskaźnika dokładności. Po jej zaznaczeniu pojawia się rozwijane menu (Rysunek 45 Wskaźnik dokładności). Po wybraniu wskaźnika, okresu czasowego, obszaru oraz parametrów związanych z prognozą, można wyświetlić prognozę za pomocą przycisku Pokaż (Rysunek 15 ż). Prognoza zostanie zaprezentowana na wykresie wybranym przez użytkownika. Pod wykresem znajdują się przyciski umożliwiające zapisanie wykresu do formatu graficznego oraz eksport danych do formatu XLS (Rysunek 46 Prognoza - wykres). Status: roboczy Strona: 53/62

54 Rysunek 87 Prognozowanie wskaźnika - wykres Użytkownik ma możliwość wizualizacji danych w formie tabeli, służą do tego zakładki znajdujące się nad wykresem (Rysunek 47 Zakładki w prognozie). Poniżej tabeli znajduje się przycisk umożliwiający eksport danych do formatu XLS (Rysunek 48 Prognoza - tabela). Rysunek 88 Prognozowanie wskaźnika - tabela W przypadku, gdy użytkownik wybierze automatyczny wybór modelu, w panelu Wynik prognozy (Rysunek 49 Wynik prognozy) zostanie wyświetlona nazwa wybranego modelu, a po Status: roboczy Strona: 54/62

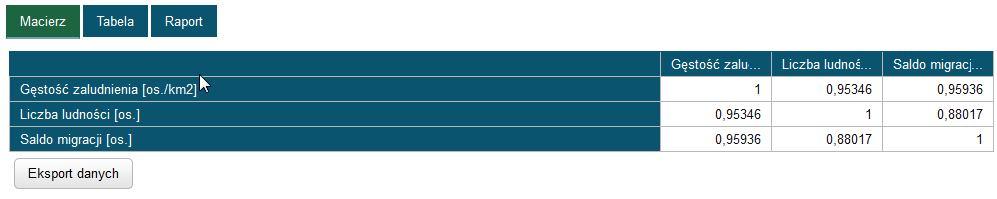

55 użyciu przycisku Wskaźnik dokładności system zaprezentuje użyte wskaźniki (Rysunek 50 Wskaźnik dokładności) Wyszukiwanie korelacji pomiędzy wskaźnikami System umożliwia wyszukiwanie oraz prezentację korelacji pomiędzy wskaźnikami. Użytkownik systemu eregion ma do dyspozycji dwa rodzaje korelacji: SPEARMAN PEARSON Do wybierania typu korelacji służy rozwijane menu (Rysunek 51 Typ korelacji). Po wybraniu typu korelacji, wskaźników, okresu czasowego oraz jednostek terytorialnych, użytkownik może wyświetlić dane za pomocą przycisku Pokaż (Rysunek 15 ). Po zaprezentowaniu danych przez system, użytkownik ma możliwość ich przeglądania w formie macierzy (Rysunek 52 Korelacja - macierz), tabeli (Rysunek 53 Korelacja - tabela) oraz raportu ( Korelacja - raport). Poniżej znajduje się przycisk umożliwiający eksport danych do formatu XLS. Rysunek 89 Korelacja - macierz Rysunek 90 Korelacja - tabela Status: roboczy Strona: 55/62

56 Rysunek 91 Korelacja - raport 5.16 Zastosowanie panelu wymiarów System pozwala użytkownikowi filtrować dane wg wymiarów. Panel wymiarów jest aktywny dla wskaźników gromadzących dane wg. różnych wymiarów. Panel wymiarów można zastosować przy prezentacji danych na: Wykresach Mapach Tabelach Prognozach Korelacjach Użytkownik wybiera wskaźniki, lata oraz jednostki terytorialne. Dodatkowo ma możliwość filtrowania danych stosując panel wymiarów. (Rys.6 Panel wyboru wymiarów) Pozostałe opcje dla wykresów, map, tabel, prognoz oraz korelacji pozostają aktywne. Poniżej przedstawiono przykłady zastosowania panelu wymiarów dla różnych wskaźników. System prezentuje wskaźnik Liczba osób na wykresie słupkowym wg wymiaru płeć z wartością kobiety Status: roboczy Strona: 56/62

57 Rysunek 92 Praca z aplikacją prezentacja wskaźnika na wykresie z zastosowaniem panelu wymiarów System prezentuje wskaźnik Liczba osób na mapie wg wymiaru płeć z wartością mężczyźni Rysunek 93 Praca z aplikacją prezentacja wskaźnika na mapie z zastosowaniem panelu wymiarów Status: roboczy Strona: 57/62

58 5.17 Zastosowanie funkcji statystycznych System pozwala użytkownikowi na użycie funkcji statystycznych. Funkcje są dostępne przy wizualizacji danych za pomocą wykresów. Dostępne są dwie funkcje statystyczne: Średnia Mediana W celu wyświetlenia oraz zastosowania funkcji statystycznych, należy przejść do zakładki Wykresy (Rysunek 8 Menu wizualizacji). Następnie należy wybrać: wskaźnik z panelu wyboru wskaźników (Rysunek 2 Wybierz wskaźniki), wybrać jednostkę/jednostki terytorialne z panelu wyboru jednostek terytorialnych (Rys. 5 Panel wyboru terytorium) przy pomocy suwaka czasowego należy określić zakres czasu do analizy (Rysunek 7 Suwak czasowy). Po ustawieniu tych parametrów można przejść do opcji wyświetlania. Najpierw należy ustawić rodzaj wykresu oraz podział wyświetlania, wybierając odpowiednią pozycję w rozwijanym menu (Rysunek 10 Wyświetlaj w podziale na - wykres) oraz (Rysunek 9 Rodzaj wykresu). Użytkownik ma możliwość skonfigurowania opcji wykresu (Rysunek 11 Opcje wykresu), oraz wyboru funkcji statystycznych. (Rys. 91 Panel funkcji statystycznych) Po ustawieniu opcji, należy użyć przycisku Pokaż (Rysunek 15 ż). Rysunek 94 Panel funkcji statystycznych Status: roboczy Strona: 58/62

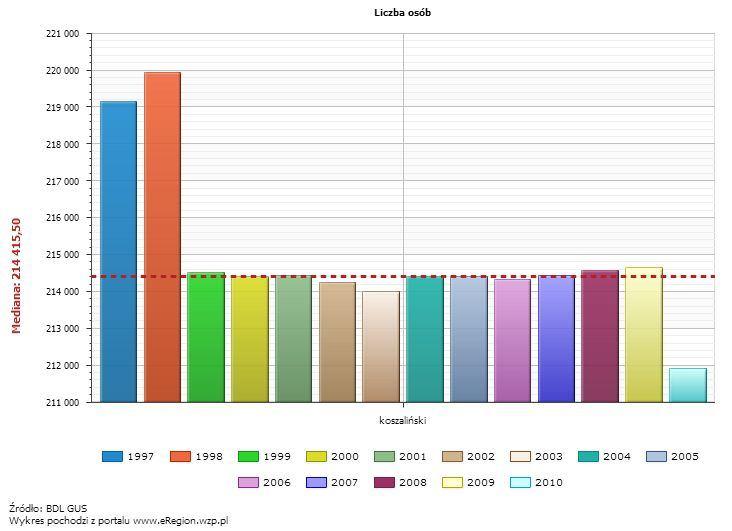

59 Rysunek 95 Praca z aplikacją - mediana Rysunek 96 Praca z aplikacją średnia Status: roboczy Strona: 59/62
