MIERNIK PARAMETRÓW SIECI NA SZYNĘ NR30 INSTRUKCJA OBSŁUGI

Transkrypt

1 MIENIK PAAMETÓW SIECI NA SZYNĘ N3 INSTUKCJA OBSŁUGI

2 Spis treści PZEZNACZENIE... 3 ZESTAW MIENIKA WYMAGANIA PODSTAWOWE, BEZPIECZEŃSTWO UŻYTKOWANIA MONTAŻ OPIS PZYZĄDU Wejścia prądowe Wejścia napięciowe Podłączenia miernika Schematy podłączeń zewnętrznych WSPÓŁPACA Z S4AO POGAMOWANIE N Panel przedni Komunikaty po włączeniu zasilania ozpoczęcie pracy... 8 TYBY PACY Tryb Pomiar Pomiar harmonicznych napięć i prądów Tryb Parametry Tryb Alarmy Tryb Wyświetlanie Tryb Archiwizacja Tryb Ethernet Tryb Modbus Tryb Ustawienia Tryb Informacje FUNKCJONALNOŚĆ OZSZEZONA...9 ACHIWIZACJA WATOŚCI MIEZONYCH...9. PAMIĘĆ WEWNĘTZNA KOPIOWANIE ACHIWUM BUDOWA PLIKÓW ACHIWUM POBIEANIE ACHIWUM... 3 INTEFEJSY SZEEGOWE INTEFEJS S485 zestawienie parametrów...3. Przykłady odczytu i zapisu rejestrów Interfejs Ethernet /-BASE-T Podłączenie interfejsu /-Base-T Serwer Widok ogólny Wybór użytkownika Serwer FTP Wybór użytkownika FTP Modbus TCP/IP... 4 MAPA EJESTÓW MIENIKA N UAKTUALNIENIE OPOGAMOWANIA Aktualizacja strony www miernika Aktualizacja firmware - programu głównego miernika KODY BŁĘDÓW DANE TECHNICZNE KOD WYKONAŃ... 63

3 3 PZEZNACZENIE Miernik N3 jest cyfrowym przyrządem programowalnym przeznaczonym do pomiaru parametrów sieci energetycznych jednofazowych - przewodowych oraz trójfazowych 3 i 4- przewodowych w układach symetrycznych i niesymetrycznych. Wartości zmierzone pokazywane są na znakowym wyświetlaczu LCD 4 wiersze. Miernik umożliwia sterowanie i optymalizację działania urządzeń energoelektronicznych, systemów i instalacji przemysłowych. Zapewnia pomiar wartości skutecznej napięcia i prądu, mocy czynnej, biernej i pozornej, energii czynnej, biernej i pozornej, współczynników mocy, częstotliwości, harmonicznych prądów i napięć /do 5 tej/, THD prądów i napięć, mocy czynnej i pozornej uśrednionej P Demand, S Demand, prądu uśrednionego I Demand /5, 3 lub 6 minutowej/. Napięcia i prądy mnożone są przez zadawane przekładnie napięciowe i prądowe przekładników pomiarowych / dla podłączeń pośrednich /. Wskazania mocy i energii uwzględniają wartości zaprogramowanych przekładni. Wartość każdej z mierzonych wielkości może być przesłana do systemu nadrzędnego interfejsem S485 lub Ethernetem, wyjścia przekaźnikowe sygnalizują przekroczenia wybranych wielkości. Miernik ma separację galwaniczną pomiędzy poszczególnymi blokami - zasilania, - wejść napięciowych, - wejść prądowych (dla wykonań In A/ 5 A), - interfejsu S485, - interfejsu Ethernet, - wyjść alarmowych, ZESTAW MIENIKA W skład zestawu wchodzą. miernik N3. instrukcja obsługi 3 szt. szt. WYMAGANIA PODSTAWOWE, BEZPIECZEŃSTWO UŻYTKOWANIA W zakresie bezpieczeństwa użytkowania miernik odpowiada wymaganiom normy PN-EN 6-. Uwagi dotyczące bezpieczeństwa Instalacji i podłączeń miernika powinien dokonywać wykwalifikowany personel. Należy wziąć pod uwagę wszystkie dostępne wymogi ochrony. Przed włączeniem miernika należy sprawdzić poprawność połączeń. Przed zdjęciem obudowy miernika należy wyłączyć jego zasilanie i odłączyć obwody pomiarowe. Zdjęcie obudowy miernika w trakcie trwania umowy gwarancyjnej powoduje jej unieważnienie. Miernik spełnia wymagania dotyczące kompatybilności elektromagnetycznej w środowisku przemysłowym. W instalacji budynku powinien być wyłącznik lub wyłącznik automatyczny, umieszczony w pobliżu urządzenia, łatwo dostępny dla operatora i odpowiednio oznakowany.

4 4 4 MONTAŻ Miernik jest przystosowany do montażu w modułowych rozdzielnicach instalacyjnych na wsporniku szynowym 35 mm. Obudowa miernika jest wykonana z tworzywa sztucznego. Wymiary obudowy 5 6 mm. Na zewnątrz miernika znajdują się listwy zaciskowe, śrubowe które umożliwiają przyłączenie przewodów zewnętrznych o przekroju do 5,3 mm / pomiary pośrednie/ i do 6 mm² /pomiary bezpośrednie/. ys.. ysunek gabarytowy miernika N3 5 OPIS PZYZĄDU 5. Wejścia prądowe Wszystkie wejścia prądowe są izolowane galwanicznie (wewnętrzne przekładniki prądowe). Miernik przystosowany jest podłączeń bezpośrednich / do 63 A / lub do współpracy z zewnętrznymi przekładnikami prądowymi / A lub 5 A /. Wyświetlane wartości prądów i wielkości pochodnych automatycznie przeliczane są o wielkość wprowadzonej przekładni zewnętrznego przekładnika.

5 5 5. Wejścia napięciowe Wartości na wejściach napięciowych są automatycznie przeliczane o wielkość wprowadzonej przekładni zewnętrznego przekładnika napięciowego. Wejścia napięciowe określane są w zamówieniu jako 357.7/ V do 3/7 V albo 33/4 V do 34/69 V. 5.3 Podłączenia miernika Opis zacisków zewnętrznych miernika przedstawiono na rysunku. S 485 a) B GNDI AL Ethernet AL A N3 3 I L I L3 I L S 485 B GNDI b) AL 5 8 L L L3 N Ethernet AL A N3 3 I L 4 6 I L 7 9 I L3 IN ys.. Podłączenia miernika a) w wykonaniu do podłączeń pośrednich ( / 5 A) b) w wykonaniu do podłączeń bezpośrednich ( 63 A )

6 6 5.4 Schematy podłączeń zewnętrznych N L N N P S S L 8 a b A B L P 3 S P S P N ys.3. Pomiar bezpośredni, półpośredni i pośredni w sieci - fazowej N3 L A L L3 N ys.4. Pomiar bezpośredni w sieci 4- przewodowej w wykonaniu 63 A

7 Pomiar bezpośredni w sieci 4 - przewodowej 7 N L L L3 N N3 Pomiar półpośredni w sieci 4 - przewodowej S S L P P L S S P P L3 S S P P N N3 Pomiar pośredni w sieci 4 - przewodowej a b a b L B A B A L L3 L L L3 a b a A B A b B a A b B S S P P S S P P S S P N P N ys.5. Podłączenia sygnałów wejściowych w sieci trójfazowej 4 przewodowej

8 8 N3 Pomiar bezpośredni w sieci 3 - przewodowej L L L3 N3 Pomiar półpośredni z wykorzystaniem przekładników prądowych w sieci 3 - przewodowej L S S P P L L3 S S P P N3 Pomiar pośredni z wykorzystaniem przekładników prądowych i lub 3 przekładników napięciowych w sieci 3 przewodowej a b a b A L B A B L L L L3 L3 a b a A B A b B a A b B S S P P S S P P ys.6. Podłączenia sygnałów wejściowych w sieci trójfazowej 3 przewodowej

9 6 9 WSPÓŁPACA Z S4AO Dla wykonań N3 z modułem 4 wyjść analogowych S4AO dołączane jest złącze boczne do łączenia modułów. Złącze można zamówić również oddzielnie kod zamówienia ys.7. Łączenie modułów za pomocą złącza bocznego ys.8. Podłączenie N3 z S4AO interfejsem S485 Moduł S4AO komunikuje się z miernikiem N3 interfejsem S485 Modbus Master, dlatego współpraca z S4AO wyklucza wykorzystanie S485 miernika N3 do komunikacji z innym Masterem.

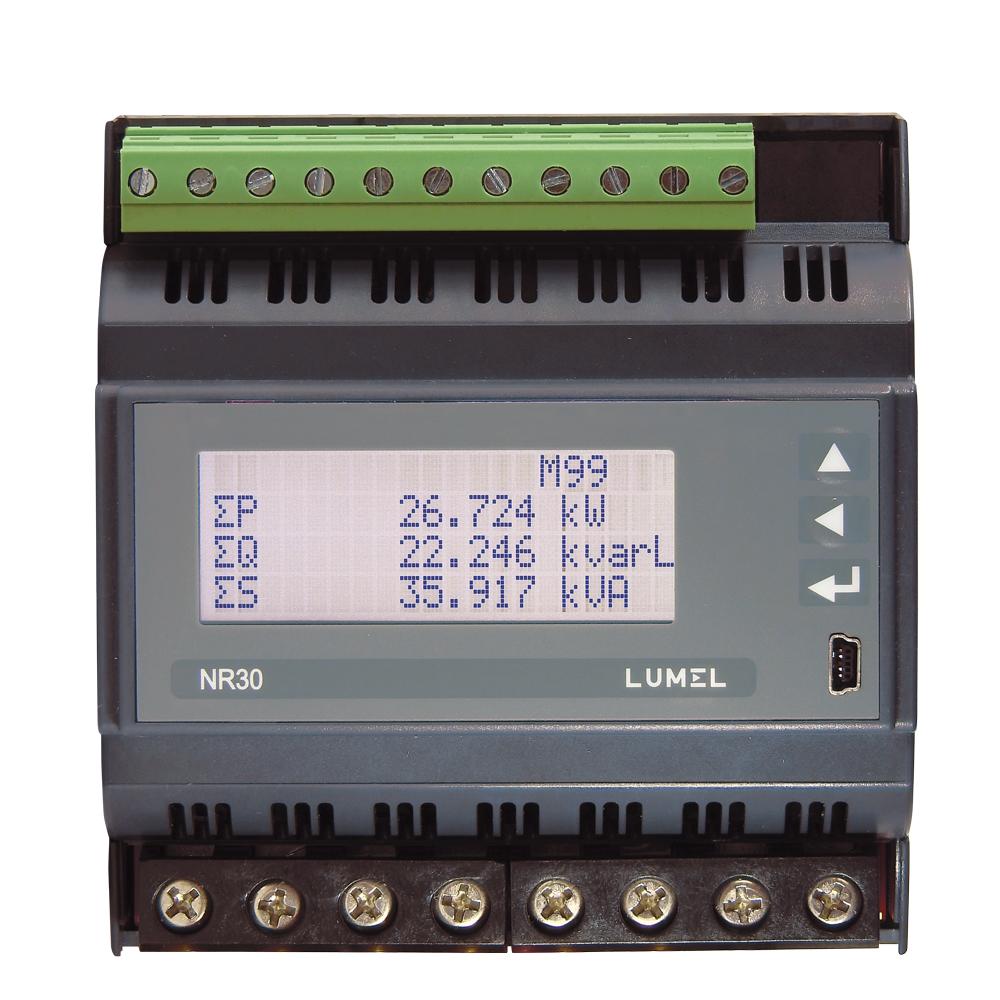

10 7 POGAMOWANIE N3 7. Panel przedni ys.9. Panel przedni Miernik N3 ma 3 przyciski i wyświetlacz LCD znakowy 4 wiersze. Opis panelu przedniego przycisk zwiększania wartości i przesunięcia w górę przycisk zmniejszania wartości i przesunięcia w dół przycisk akceptacji gniazdo USB V,A,W,var, VA, jednostki wielkości Wh, varh, wyświetlanych Hz, U,I, P,.....EnQ oznaczenia wyświetlanych parametrów k, M, G kilo = 3, Mega = 6, Giga = 9 L, C znaczniki charakteru obciążenia indukcyjnego, pojemnościowego Wartości mierzonych parametrów przedstawiane są kolejnym naciśnięciem przycisków (strona następna ) Stronę stanowią 3 dowolne wielkości wybrane z tablicy i ekranie. Definiowanie stron opisano w trybie Wyświetlanie. na aktywnych stronach wybieranych lub (strona poprzednia). wyświetlane jednocześnie na Górny wiersz wyświetlacza ( pasek informacyjny ) przeznaczony jest do wyświetlania informacji o stanie

11 wyjść alarmowych, warunkach alarmów, stanie pamięci archiwum plików, stanie archiwizacji. Na pasku informacyjnym jest również symbol podłączenia Ethernetu, wskaźniki odbioru i nadawania danych na łączu S485. W przypadku odwrotnej kolejności faz pulsuje symbol "!". Przy wyświetlaniu wartości minimalnych, maksymalnych lub harmonicznych pojawia się odpowiednia informacja. Wartości min, ma lub nr harmonicznej Transmisja danych S485 Warunki alarmów,,3 Alarm, Błąd kolejności faz Podłączony Ethernet Stan pamięci archiwum plików M A X!A 3 A 3 M ET ys.. Pasek informacyjny Symbol MIN MAX! Informacja Naciskając przycisk wyświetlimy kolejno wartość minimalną, maksymalną lub bieżącą (brak symbolu) wyświetlanej wielkości. W przypadku podłączenia sygnałów napięciowych w odwrotnej kolejności pulsuje symbol informujący o błędzie kolejności faz. A, A Stan wyjść alarmowych. W przypadku pojawienia się alarmu (alarmów) wyświetlane są odpowiednie symbole. 3 Sygnalizacja spełnienia warunków alarmów Stan pamięci archiwum plików oo M M? 97 F Procentowe zapełnienie pamięci archiwum plików np. M8 Brak pamięci archiwum lub niepoprawny system plików pamięci archiwum Pulsuje co sek. Zostało mniej niż 7 wolnego miejsca w pamięci archiwum plików. Czas do całkowitego zapełnienia archiwum plików około 4 dni przy sek. interwale. Należy niezwłocznie usunąć zbędne pliki poprzez FTP. D54 Pulsuje co sek. Kopiowanie z pamięci wewnętrznej do pamięci archiwum plików. Pole wyświetla procentowy postęp kopiowania. E T Symbol podłączenia Ethernetu Wskaźnik odbioru i nadawania danych na łączu S Komunikaty po włączeniu zasilania 7.3 ozpoczęcie pracy Po załączeniu zasilania miernik wyświetla logo, nazwę miernika N3, wykonanie, aktualną wersję programu oraz MAC dla wykonań z Ethernetem, a następnie przechodzi do trybu pomiarowego, ustawiając się na ostatnio ustawionej stronie. Wyświetlane informacje

12 N3 L U M E L S.A. B v. 6 F v V 63 A ys.. Ekran powitalny N3 typ miernika, brand Bv.6 nr wersji bootloadera, Fv.8 nr wersji firmvare U V wykonania napięciowe 63 A wykonanie prądowe 8 TYBY PACY Miernik N3 ma 9 trybów pracy Pomiar tryb normalnej pracy. Wyświetlane są wartości wielkości wg stron zaprogramowanych fabrycznie lub skonfigurowanych przez użytkownika w trybie Wyświetlanie Parametry konfiguracja parametrów miernika, Alarmy konfiguracja alarmów Alarm, Alarm, Wyświetlanie konfiguracja wyświetlanych stron, Archiwizacja konfiguracja wielkości archiwizowanych, Ethernet konfiguracja parametrów interfejsu Ethernet, Modbus konfiguracja parametrów interfejsu S485, Ustawienia ustawienia hasło, język, czas, data, Informacje podgląd wersji programu, nr seryjnego, adresu MAC, Aby wejść z trybu Pomiar w dowolny tryb należy nacisnąć przycisk przez ok. 3 sekundy. Przyciskami wybrać odpowiedni tryb i zaakceptować przyciskiem Powrót do trybu pomiarowego odbywa się poprzez jednoczesne naciśnięcie przycisków

13 Układ Uklad połączeń polaczen Zakres Zakres wejściowy pradowy prądowy 3 faz.3ph-4w 4 przew. 3 faz.3ph-3w 3 przew. faz.- Ph-W przew. A 5A Zakres Napiecie wejściowy L-N napięciowy Napiecie L-L 357.7/ V 33/4 V 57.7 lub. 3 Napięcie Napięcie Prąd pierwotny Prąd wtórny Czas Czas Synch. CT pierwotne przekładnika CT wtorne usredniania VTpierwotne pierwotne VTwtórne wtorne CT pierwotne przekładnika uśredniania usredniania przekładnika przekładnika. 5 5 min 3 min 6 min 5 3/9 V 34/69 V Parametry Kasowanie Prad Prąd zaciski na Napieciena Prąd Prad Prąd zaciski na Prąd zaciski na Napięcie Napieciena Napięcie Napieciena Napięcie Kas. licz liczników zacisku zacisk 88 zaciskach zaciskach -3-3 zaciskach zacisku zacisk zacisku zacisk 55 energii energii I I II I I U U U3 Ustawienia Alarmy Alarm Alarm U U U3 U U U3 Dzialania Działania logiczne Stan Stanprzek. PK przy gdy ALzał. zal. alarmie C C vv C C vv C3 C3 C C C C C3 C3 C (C C)v C3 v C3 C C (C v C) v C) C3 C3 (C Wielkość Wielkosc Warunek C Warunek C Warunek C3 U I P Q ggmm Wyl. Wył. Zał. Zal. Typ Typ warunku warunku n_on noff on off H_on -I-I II -I-I I3I3 -I3-I3 -I -I II -I -I I3 I3 -I3 -I3 -I -I I I -I -I I3 I3 -I3 -I3 Nie czynnej biernej pozornej wszystkich Kasowanie Ustawienia Kas. wart. Par. fabryczne fabryczne wart. usred. uśrednionych parametrów Nie Tak Nie Tak Blokada Blok. Sygnalizacja Par. Ustawienia fabryczne wył. wylaczenia alarmu alarmu AL fabryczne AL AL Wyl. Wył. Zał. Zal. Wyl. Wył. Zał. Zal. Nie Tak LoDolna wartosc HiGórna wyl. wartosc Opóźnienie Opozn. zal. Opozn. Opóźnienie warunku[] war. wył. war. warunku wartość wartość warunku[] zał.[s] [s] warunku[] warunku[] warunku [s] _oF ys.a. Matryca programowania Blokada Blok. pon. ponownego zal. war. zał. warunku [s] [s] Sygnalizacja Sygn.wyst. wystąpienia war. warunku Wył. Zał. Zał. brak z zegarem TC

14 Podswietlenie Wyswietlanie Ustawienia Wyl. Zal....\Strona Strona Pole wysw. Pole wysw. Pole wysw. 3 Czas do wyl. podsw [s] Strona 4 Wybor stron / 3 Strona Strona Strona 3 Strona 3 Par. fab. stron Nie Tak...\Pole wysw. Off U I P En S...\Strona 3 Strona 3 (Harmoniczne) H3 U U U3 I I I3 ys.b. Matryca programowania Typ arch. Archiwizacja Grupa Grupa Ustawienia CSV Czynności n_on noff on off H_on 3_oF Parametry U I P Q S Kol. faz Separator pola Sep. dzies. Przecinek Srednik Tabulator Kropka Przecinek Wyzwalanie U I P Q S ggmm Interwal [s] Dolny Prog [] +. Kasuj Kopiuj Arch. archiwum do CSV Nie Tak Nie Tak ys.c. Matryca programowania Gorny Prog [] +.

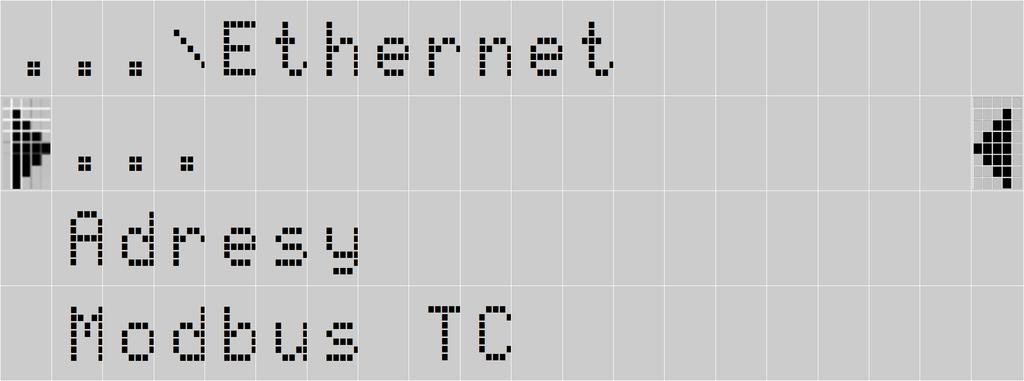

15 DHCP Tryb Brama Maska Adres DNS Adres MAC domyslna podsieci aa.bb.cc. Adres IP Auto Mb/s Mb/s Wyl. Zal. Adresy 5 Uzyskane z DHCP lub wprowadzone ręcznie gdy DHCP wyłączone Modbus TCP Adres Limit polaczen Port 5 Ethernet Czas oczekiwania [s] Port komend Port danych FTP 5 Port WWW 8 ys.d. Matryca programowania Adres Modbus Haslo Ustawienia Informacje Predkosc Tryb Par. fab b/s 96 b/s 9, kb/s 38,4 kb/s 57,6 kb/s 5, kb/s TU 8N TU 8N TU 8O TU 8N Nie Tak Jezyk Czas Data **** English Polski Deutsch 3.47 Typ Kod wykonania Wersja loadera N3.6 5/5/8 Wersja programu.8 Par. fab. miernika Nie Tak Numer seryjny Adres MAC 84 aa.bb.cc. DHCP Wyl. Zal. Adres IP Maska podsieci Brama domyslna Adres DNS Uzyskane z DHCP lub wprowadzone ręcznie gdy DHCP wyłączone ys.e. Matryca programowania Kod serwisowy A49AD3EF7C98ABC

16 6 8. Tryb Pomiar W trybie Pomiar wyświetlane są wartości wielkości wg stron zaprogramowanych fabrycznie lub skonfigurowanych przez użytkownika w trybie Wyświetlanie. Zmiana strony dokonuje się przez naciśnięcie przycisku (strona następna) lub przycisku (strona poprzednia). Naciskając przycisk wyświetlimy kolejno wartość minimalną, maksymalną lub bieżącą (brak symbolu) wyświetlanej wielkości. Kasowanie wartości minimalnych odbywa się przez krótkie naciśnięcie przycisku, a następnie ; kasowanie wartości maksymalnych odpowiednio i. Przy wyświetlaniu mocy lub energii biernej indukcyjnej lub pojemnościowej wyświetlany jest znacznik wskazujący charakter obciążenia L przy obciążeniu indukcyjnym lub C przy obciążeniu pojemnościowym. Przy wyświetlaniu energii czynnej wyświetlany jest znak + import energii czynnej lub - eksport energii czynnej. Przekroczenie górnego lub dolnego zakresu wskazań sygnalizowane jest na wyświetlaczu lub. W przypadku pomiaru wielkości uśrednionych ( P DMD, S DMD, I DMD ) pojedyncze pomiary wykonywane są z kwantem,5 sekundowym. Czas uśredniania do wyboru 5, 3 lub 6 minut. Do czasu uzyskania wszystkich próbek wielkości uśrednionych, wartości wyliczane są z próbek już zmierzonych. Wartość prądu w przewodzie neutralnym IN wyliczana jest z wektorów prądów fazowych. A U U U3 3 A E T V V V ys.3. Ekran trybu pomiarowego miernika 8.. Pomiar harmonicznych napięć i prądów Wybór harmonicznych odbywa się poprzez wybór strony 3 dedykowanej do wyświetlania wartości harmonicznych napięć U, U, U3 i prądów I, I, I3 jednocześnie dla 3-faz. Numer wyświetlanej harmonicznej można zmieniać w zakresie..5 po naciśnięciu przycisku lub a następnie przycisku. H5 U U U I I I3 M E ys.4. Ekran 3 - wizualizacja harmonicznych 8. Tryb Parametry Tryb ten służy do ustalenia parametrów miernika. Aby wejść w tryb Parametry należy nacisnąć przycisk

17 7 Menu Parametry Alarmy Wyswietlanie ys.5. Ekran wyboru trybu Parametry przez ok. 3 sekundy, a następnie przyciskiem lub wybrać tryb Parametry i zaakceptować przyciskiem. Wejście do trybu konfiguracji parametrów jest chronione hasłem, jeśli zostało wprowadzone ( w trybie Ustawienia ) i jest różne od zera. W przypadku hasła, pytanie o hasło jest pomijane. Jeśli hasło jest błędne, wyświetlany jest komunikat Nieprawidlowe haslo. Menu tylko do odczytu. Wówczas istnieje możliwość przeglądania parametrów, ale zmiany są zablokowane. Gdy hasło jest prawidłowe lub nie zostało wprowadzone możemy ustawiać wartości wg tablicy. Przyciskami dokonujemy wyboru parametru i potwierdzamy przyciskiem. Następnie przyciskami dokonuje się wyboru cechy parametru lub nastawia się żądane wartości parametru. Aktywna pozycja sygnalizowana jest kursorem..ustaloną cechę lub wartość parametru należy zaakceptować przyciskiem lub zrezygnować przez jednoczesne naciśnięcie przycisków. Wyjście z procedury Parametry następuje przez ponowne naciśnięcie przycisków lub po odczekaniu ok. sekund. Wyjście z Menu wyboru parametrów po ponownym naciśnięciu przycisków lub po odczekaniu ok. sekund. Lp Nazwa parametru Cecha / wartość Opis Uklad polaczen 3Ph-4W 3Ph-3W Ph-W 3 Zakres pradowy Napiecie L-N 4 Napiecie L-L VT pierwotne VT wtorne CT pierwotne CT wtorne Czas usredniania A, 5A V; lub V; V; lub V; V min, 3 min, 6 min odzaj sieci 3 fazowa 4 przewodowa 3 fazowa 3 przewodowa fazowa przewodowa Zakres wejściowya lub 5A Napięcie wejściowe fazowe Synch. usredniania brak, z zegarem TC Napiecie zacisk Napiecie zacisk 5 Napiecie zacisk 8 Prad zaciski -3 Prad zaciski 4-6 Prad zaciski 7-9 Kas. licz. energii 8 9 Kas. wart. usred. Par. fabryczne U, U, U3 U, U, U3 U, U, U3 I,-I,I,-I,I3,-I3 I,-I,I,-I,I3,-I3 I,-I,I,-I,I3,-I3 Nie, czynnej, biernej, pozornej, wszystkich Nie, Tak Nie, Tak Napięcie wejściowe międzyfazowe Napięcie pierwotne przekładnika Napięcie wtórne przekładnika Prąd pierwotny przekładnika Prąd wtórny przekładnika Czas uśredniania mocy czynnej P DMD, mocy pozornej S DMD, prądu I DMD Uśrednianie zsynchronizowane z zegarem rzeczywistym Tablica Wartość fabryczna 3Ph-4W 5A 57.7 V lub 3. V. lub min brak Kasowanie liczników energii U U U3 I I I3 Nie Kasowanie wartości uśrednionych Ustawienia fabryczne parametrów Nie Nie

18 8 Podczas zmiany parametru sprawdzane jest czy wartość mieści się w zakresie. W przypadku ustawienia wartości poza zakresem, wartość zostaje ustawiona na wartość maksymalną (przy zbyt dużej wartości) lub na minimalną (przy zbyt małej wartości). Przy zmianie parametru Napiecie L N parametr Napiecie L - L jest automatycznie przeliczany ( 3 ), przy zmianie parametru Napiecie L L parametr Napiecie L - N jest automatycznie przeliczany ( / 3 ). Do konfiguracji mierników N3 można również wykorzystać bezpłatne oprogramowanie econ dostępne na stronie Tryb Alarmy W opcjach wybrać tryb Alarmy i wybór zatwierdzić przyciskiem Przyciski...\ A l a r m y... Alarm Alarm. Przyciski...\ A l a r m... Ustawienia Warunek C i i...\ U s t a w i e n i a... Dzialania logiczne... W.. i \. e W a r u n l k o s c e k C...\ W a r u n e k C... Wielkosc ys.6. Ekrany trybu Alarmy Tablica Nazwa parametru zakres Dzialania logiczne Stan PK gdy AL zal. C C v C v C3 C C C3 (C C) v C3 (C v C) C3 Wyl./Zal. 3 Blok. wyl. AL Wyl./Zal. 4 Sygnalizacja AL Wyl./Zal. Ustawienia Lp. Uwagi / opis Wartość fabryczna C Stan przekaźnika przy załączonym alarmie Wyłączony/Załączony Blokada wyłączenia alarmu Zal. Gdy funkcja sygnalizacji alarmu jest załączona, po ustąpieniu stanu alarmowego symbol alarmu nie jest wygaszany, tylko zaczyna pulsować. Sygnalizacja jest do momentu jednoczesnego naciśnięcia Wyl. przycisków Wyl.

19 9 Funkcja dotyczy tylko i wyłącznie sygnalizacji alarmu, a więc styki przekaźnika będą działały bez podtrzymania zgodnie z wybranym typem alarmu. Ustawienia fabryczne parmetrów 6 Wielkosc 7 Typ warunku 8 Lo wartosc warunku U,I,P,Q,,ggmm n_on, noff, on,off, H_on, HoFF, 3non, 3noF, 3_on, 3_oF Hi wartosc warunku Warunek 3 Nie / Tak Warunek Par. fabryczne AL Warunek 5 Opozn. zal. war. Opozn. wyl.war. Blok. pon. zal. war. 3 Sygn. wyst. war Wyl./Zal. Wielkość na wyjściu alarmowym, parametr wg tablicy 7 wg rys. 7 Dolna wartość warunku w wartości znamionowej wielkości wejściowej wg tablicy 7 Górna wartość warunku w wartości znamionowej wielkości wejściowej wg tablicy 7 Opóźnienie zał. warunku w sekundach Opóźnienie wył. warunku w sekundach Blokada ponownego zał. warunku w sekundach Sygnalizacja wystąpienia warunku. Gdy funkcja podtrzymania jest załączona, po ustąpieniu stanu warunku symbol warunku nie jest wygaszany, tylko zaczyna pulsować. Sygnalizacja jest do momentu jednoczesnego naciśnięcia Nie U n-on 99.. Wyl. przycisków Wpisanie Górna wartość warunku mniejszej niż Dolna wartość warunku wyłącza warunek. stan warunku stan warunku Warunek spełniony Warunek spełniony Warunek nie spełniony Warunek nie spełniony Dolna wartość warunku Górna wartośc warunku wielkość mierzona a) n_on Dolna wartość warunku Górna wartośc warunku wielkość mierzona b) noff stan warunku stan warunku Warunek spełniony Warunek nie spełniony Dolna wartość warunku Warunek nie spełniony Górna wartośc warunku wielkość mierzona Warunek spełniony Warunek spełniony Warunek nie spełniony Dolna wartość warunku Górna wartośc warunku wielkość mierzona

20 c) on d) off ys.7. Typy warunków a) n_on b) noff c) on d) OFF

21 Pozostałe typy warunków H_on zawsze spełniony; HoFF zawsze nie spełniony, 3non gdy wartość wielkości mierzonej na którejkolwiek fazie przekroczy "Górną wartość warunku" - warunek zostanie spełniony. Warunek zostanie wyłączony gdy wartość wielkości mierzonej na wszystkich fazach będzie mniejsza od "Dolnej wartości warunku". 3noF gdy wartość wielkości mierzonej na którejkolwiek fazie będzie mniejsza od "Dolnej wartości warunku" - warunek zostanie spełniony. Warunek zostanie wyłączony gdy wartość wielkości mierzonej na wszystkich fazach będzie większa od "Górnej wartości warunku". 3_on gdy wartość wielkości mierzonej na którejkolwiek fazie będzie w przedziale między "Dolną wartością warunku", a "Górną wartością warunku" - warunek zostanie spełniony. Warunek zostanie wyłączony jeżeli na wszystkich fazach wartość wielkości mierzonej będzie poniżej "Dolnej wartości warunku" lub powyżej "Górnej wartości warunku". 3_oF gdy wartość wielkości mierzonej na którejkolwiek fazie będzie poniżej "Dolnej wartości warunku" lub powyżej "Górnej wartości warunku" - warunek zostanie spełniony. Warunek zostanie wyłączony jeżeli na wszystkich fazach wartość wielkości mierzonej będzie pomiędzy "Dolną wartości warunku" i "Górną wartością warunku". W alarmach serii 3 wielkość alarmowa musi być z zakresów -9, -8 i 9-7 (wg tablicy 7). Działają one z jednakowymi progami histerezy "Dolnej wartości warunku" i "Górnej wartości warunku" dla każdej fazy. Wygaszenia podtrzymania sygnalizacji alarmów następuje po jednoczesnym naciśnięciu przycisków. 8.4 Tryb Wyświetlanie W tym trybie dokonujemy konfiguracji stron wyświetlanych w trybie normalnej pracy miernika Pomiar, Przyciski...\ W y s w i e t l a n i e... Ustawienia Strona...\ U s t a w i e n i a... Podswietlenie i Przyciski i Przyciski...\ S t r o n a... P o l e w y s w....\ S t r o n a U I P i ys.8. Ekrany trybu Wyświetlanie Tablica 3 Nazwa parametru zakres Uwagi / opis Podswietlenie Wyl., Zal. Podświetlenie wyświetlacza Wyl. - wyłączone Zal. - załączone Czas do wyłączenia podświetlenia w sekundach Wybór stron wizualizowanych w trybie Pomiar Ustawienia Lp. Czas do wyl. podsw Wybor stron 3 / 3 Strona Strona Strona Strona 3* Wartość fabryczna Zal. Strona Strona Strona Strona 3

22 Par. fab. stron 4 Strona Strona Pole wysw. Pole wysw. Pole wysw. 3 Nie Tak Off U I P Q En S Ustawienia fabryczne stron Nie Wybór wielkości wyświetlanych na wybranej stronie i wybranym polu wg tablicy 4. Tablica 5a lub 5b lub 5c w zależności od układu połączeń *Strona 3 dedykowana jest do wyświetlania wartości harmonicznych napięć U, U, U3 i prądów I, I, I3 i nie można dokonywać zmian wielkości na wybranym polu. Stronę można wyłączyć z podglądu Ustawienia ->Wybor stron. Wybór wielkości wyświetlanych Lp nazwa wielkości Tablica 4 oznaczenie jednostka Sygn aliza cja 3Ph / 4W 3Ph / 3W Ph / W brak wielkości -pole wyświetlacza wygaszone Off napięcie fazy L U (M,k)V prąd w przewodzie fazowym L I (k)a 3 moc czynna fazy L P (G,M,k)W 4 moc bierna fazy L Q (G,M,k)var L/ C 5 S (G,M,k)VA PF tg moc pozorna fazy L 6 współczynnik mocy czynnej fazy L (PF=P/S) 7 współczynnik tg fazy L (tg=q/p) 8 THD napięcia fazy L* THD U 9 THD prądu fazy L THD I napięcie fazy L U (M,k)V I (k)a moc czynna fazy L P (G,M,k)W 3 moc bierna fazy L Q 4 moc pozorna fazy L S (G,M,k)var L/C (G,M,k)VA prąd w przewodzie fazowym L 5 współczynnik mocy czynnej fazy L PF PF (PF=P/S) 6 współczynnik tg fazy L (tg=q/p) 7 THD napięcia fazy L* THD U 8 THD prądu fazy L THD I 9 napięcie fazy L3 U3 (M,k)V prąd w przewodzie fazowym L3 I3 (k)a moc czynna fazy L3 P3 (G,M,k)W moc bierna fazy L3 Q3 3 moc pozorna fazy L3 S3 (G,M,k)var L/C (G,M,k)VA PF3 tg3 4 współczynnik mocy czynnej fazy L3 tg (PF3=P3/S3) 5 współczynnik tg fazy L3 (tg3=q3/p3) 6 THD napięcia fazy L3* THD U3 V

23 3 7 THD prądu fazy L3 THD I3 A 8 napięcie fazowe średnie U avg (M,k)V 9 prąd trójfazowy średni I avg (k)a 3 moc czynna 3-fazowa P (G,M,k)W 3 moc bierna 3-fazowa Q S PF avg 3 moc pozorna 3-fazowa 33 współczynnik mocy czynnej +/- (G,M,k)var L/C (G,M,k)VA 3-fazowej (PF=P/S) tg avg 34 współczynnik tg 3-fazowy średni (tg=q/p) 35 THDU 3-fazowe średnie* THD U 36 THDI 3-fazowe średnie THD I f Hz 38 napięcie międzyfazowe L-L U (M,k)V 39 napięcie międzyfazowe L-L3 U3 (M,k)V 4 napięcie międzyfazowe L3-L U3 (M,k)V 4 napięcie międzyfazowe średnie U3 (M,k)V 4 moc czynna uśredniona ( P Demand ) P DMD (G,M,k)W 43 moc pozorna uśredniona (S Demand ) 44 prąd uśredniony (I Demand) S DMD (G,M,k)VA I DMD (k)a I(N) (k)a 46 Energia czynna 3-fazowa pobierana En P+ kwh 47 Energia czynna 3-fazowa oddawana En P- kwh 48 Energia bierna 3-fazowa indukcyjna En Q ind kvarh 49 Energia bierna 3-fazowa pojemnościowa En Q cap kvarh En S kvah 37 częstotliwość 45 prąd w przewodzie neutralnym 5 Energia pozorna 3-fazowa * W układzie trójfazowym 3-przewodowym (3Ph/3W) odpowiednio THD U, THD U3, THD U3, THD U3 Nastawy fabryczne wyświetlanych stron w układzie trójfazowym 4 - przewodowym Tablica 5a P P P3 P4 P5 P6 P7 P8 P9 P U V U V I A P W Q var PF tg P W U avg V PF avg U V U3 V I A P W Q var PF tg Q var I avg A tg avg U3 V U3 V I3 A P3 W Q3 var PF3 tg3 S VA I(N) A f Hz P P P3 P4 P5 P6 P7 P8 P9 P U V Q var U V Q var U3 V Q3 var P DMD W P W Q var S VA I A S VA I A S VA I3 A S3 VA S DMD W +En P kwh EnQ L kvarh En S kvah P W PF P W PF P3 W PF3 I DMD A -En P kwh EnQ C kvarh f Hz

24 P P THD U THD I U I THD U THD I U I THD U3 THD I3 U3 Strona 3 jest niekonfigurowalna. I3 4 P3 (harm...5) Nastawy fabryczne wyświetlanych stron w układzie trójfazowym 3 - przewodowym P P P3 P4 U V I A U3 V P W U3 V I A I avg A Q var U3 V I3 A f Hz P5 P6 PF avg P DMD W S VA P9 Tablica 5b P7 P8 P P W Q var THD U THD I tg avg S DMD W En P+ kwh En Q L kvarh THD U3 THD I f Hz I DMD A En P- kwh En Q C kvarh THD U3 THD I3 Nastawy fabryczne wyświetlanych stron w układzie jednofazowym Tablica 5c P P P3 P4 P5 P6 U V P W PF P DMD W I A Q var tg S DMD W En P+ kwh f Hz S VA f Hz I DMD A P W En P- kwh Q var En Q L kvarh En Q C kvarh 8.5 Tryb Archiwizacja W opcjach wybrać tryb Archiwizacja i wybór zatwierdzić przyciskiem. Przyciskami dokonujemy wyboru parametru i potwierdzamy przyciskiem. Następnie przyciskami dokonuje się wyboru cechy parametru lub nastawia się żądane wartości parametru. Aktywna pozycja sygnalizowana jest kursorem zaakceptować przyciskiem..ustaloną cechę lub wartość parametru należy lub zrezygnować przez jednoczesne naciśnięcie przycisków. Wyboru parametrów (wielkości archiwizowanych) dokonujemy w menu Archiwizacja\Grupa\Parametry zaznaczając lub odznaczając archiwizowaną wielkość krótkim naciśnięciem przycisku.akceptacja wybranych wielkości archiwizowanych następuje poprzez naciśnięcie przycisku przez co najmiej 3 sekundy. Analogicznie postępujemy przy wyborze parametrów (wielkości archiwizowanych) dla Grupa. Wyjście z procedury Archiwizacja następuje przez ponowne naciśnięcie przycisków lub po odczekaniu ok. sekund. Wyjście z Menu wyboru parametrów po ponownym naciśnięciu przycisków lub po odczekaniu ok. sekund. Przyciski i Przyciski

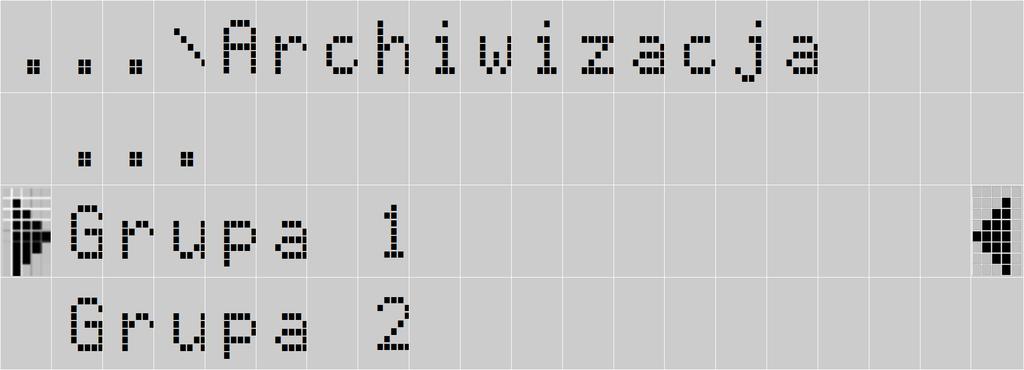

25 5 ys.9. Ekrany trybu Archiwizacja Tablica 6 zakres Uwagi / opis Typ arch. Typ archiwizacji - warunek załączenia archiwizacji wg rys. Parametry 3 Wyzwalanie n_on, noff, on,off, H_on, HoFF, 3non, 3noF, 3_on, 3_oF U, I, P,... kolejność faz U, I, P,... ggmm Wielkości archiwizowane wg tablicy 7 Wielkość wyzwalająca archiwizację U Interwal s Okres archiwizacji w sekundach s Dolny prog Górny prog Separator pola Przecinek, średnik, tabulator Kropka, przecinek Nie, Tak Dolny próg archiwizacji w wartości znamionowej wielkości wyzwalającej wg tablicy 7 Górny próg archiwizacji w wartości znamionowej wielkości wyzwalającej wg tablicy 7 Ustawienia formatu plików CSV w archiwum plików 4 5 Grupa Nazwa parametru Grupa Lp Ustawienia CSV Czynności Sep. Dzies. Kopiuj Arch do CSV kopiowanie pamięci wewnętrznej do archiwum plików Wartość fabryczna n_on. Przecinek Kropka Nie Kasuj archiwum Nie, Tak Nie Wpisanie wartości "Górny próg" mniejszej lub równej "Dolny próg" wyłącza rejestrację. Nie dotyczy trybu H_on.

26 6 a) n_on b) noff Archiwizacja Archiwizacja włączona wyłączona włączona wyłączona Ar_L Ar_H wielkość wyzwalająca wielkość wyzwalająca Ar_H d) off c) on Ar_L Archiwizacja Archiwizacja włączona włączona włączona wyłączona Ar_L wyłączona Ar_H wielkość wyzwalająca ys.. Typy archiwizacji a) n_on wyłączona Ar_L Ar_H b) noff c) on wielkość wyzwalająca d) off Pozostałe typy archiwizacji H_on zawsze załączona; HoFF zawsze wyłączona, 3non gdy zostanie spełniony warunek typu n_on na którejkolwiek fazie - archiwizacja zostaje załączona. Wyłączona zostanie dopiero gdy zanikną wszystkie warunki wyzwalające. 3noF gdy zostanie spełniony warunek typu noff na którejkolwiek fazie - archiwizacja zostaje załączona. Wyłączona zostanie dopiero gdy zanikną wszystkie warunki wyzwalające. 3_on gdy zostanie spełniony warunek typu on na którejkolwiek fazie - archiwizacja zostaje załączona. Wyłączona zostanie dopiero gdy zanikną wszystkie warunki wyzwalające. 3_oF gdy zostanie spełniony warunek typu off na którejkolwiek fazie - archiwizacja zostaje załączona. Wyłączona zostanie dopiero gdy zanikną wszystkie warunki wyzwalające. W archiwizacji serii 3 wielkość wyzwalająca archiwizację musi być z zakresu -9 (wg tablicy 7). Archiwizacja działa z jednakowymi progami histerezy Ar_L i Ar_H dla każdej fazy.

27 7 Wybór wielkości na wyjściach alarmowych i archiwizowanych Wartość w rejestrach Parametr U I P Q S PF tg THD U THD I U I P Q S PF tg THD U THD I U3 I3 P3 Q3 S3 PF3 tg3 THD U3 THD I3 U avg I avg 3 odzaj wielkości napięcie fazy L prąd w przewodzie fazowym L moc czynna fazy L moc bierna fazy L moc pozorna fazy L współczynnik mocy PF fazy L Tablica 7 Wartość do przeliczeń procentowych odpowiadająca zakresu znamionowego. P współczynnik tg fazy L3 THD napięcia fazy L3** THD prądu fazy L3 napięcie fazowe średnie prąd trójfazowy średni moc czynna trójfazowa (P+P+P3) Un [V] * In [A] * Un In cos( ) [W] * Un In sin(9 ) [Var] * Un In [VA] *, [], [] Un [V] * In [A] * Un In cos( ) [W] * Un In sin(9 ) [Var] * Un In [VA] *, [], [] Un [V] * In [A] * Un In cos( ) [W] * Un In sin(9 ) [Var] * Un In [VA] *, [], [], [] In [A] * 3 Un In cos( ) [W] * Q moc bierna trójfazowa (Q+Q+Q3) 3 Un In sin(9 ) [Var] * 3 S moc pozorna trójfazowa (S+S+S3) 3 Un In [VA] * PF avg tg avg THD U THD I f U U3 U3 U3 P DMD S DMD I DMD współczynnik tg fazy L THD napięcia fazy L** THD prądu fazy L napięcie fazy L prąd w przewodzie fazowym L moc czynna fazy L moc bierna fazy L moc pozorna fazy L współczynnik mocy PF fazy L współczynnik tg fazy L THD napięcia fazy L** THD prądu fazy L napięcie fazy L3 prąd w przewodzie fazowym L3 moc czynna fazy L3 moc bierna fazy L3 moc pozorna fazy L3 współczynnik mocy PF fazy L3 współczynnik mocy PF 3-fazowej współczynnik tg 3-fazowy THD napięcia 3-fazowy** THD prądu 3-fazowy częstotliwość napięcie międzyfazowe L-L napięcie międzyfazowe L-L3 napięcie międzyfazowe L3-L napięcie międzyfazowe średnie moc czynna uśredniona ( P Demand )* moc pozorna uśredniona (S Demand )* prąd uśredniony (I Demand) *, [], [] [Hz] Un [V] * Un [V] * Un [V] * Un [V] * 3 Un In cos( ) [W] * 3 Un In [VA] * In [A] *

28 En Q ind En Q cap En S Kolejność faz 5 I(N) En P+ En P- ggmm 8 prąd w przewodzie neutralnym In [A] * [kwh] [kwh] [kvarh] Energia czynna 3-fazowa pobierana Energia czynna 3-fazowa oddawana Energia bierna 3-fazowa indukcyjna [kvarh] [kvah] L,L,L3 -, [] L,L3,L -, [] Energia bierna 3-fazowa pojemnościowa Energia pozorna 3-fazowa Kolejność faz czas, gg+mm*** 4 - [] *Un - wartości znamionowe napięć zdefiniowane parametrem Napiecie L-N wg tablicy *In - wartości znamionowe prądów ** W układzie trójfazowym 3-przewodowym (3Ph/3W) odpowiednio THD U, THD U3, THD U3, THD U3 ***Parametr nie wchodzi w skład parametrów archiwizowanych Do rejestracji w każdej grupie można wybrać 6 z 5 parametrów (bity od do 5 rejestrów oraz ). Bit ustawiony na "" dodaje parametr do rejestracji, na "" usuwa. Możliwe jest ustawienie wszystkich 5 bitów, ale do rejestracji będzie brane tylko pierwsze 6 bitów ustawionych na "". 8.6 Tryb Ethernet W opcjach wybrać tryb Ethernet i wybór zatwierdzić przyciskiem. ys.. Ekran trybu Ethernet Tablica 8 Nazwa parametru zakres Uwagi / opis DHCP Wyl./Zal. Włączenie/ wyłączenie klienta DHCP (obsługa automatycznego pozyskiwania parametrów protokołu IP interfejsu Ethernet miernika od zewnętrznych serwerów DHCP występujących w obrębie tej samej sieci lokalnej LAN) Tryb Adres IP Auto, Mb/s, Mb/s Maska podsieci Brama domyslna Adres DNS Adres MAC Adresy Modbus TCP Uzyskane z DHCP lub wprowadzone ręcznie gdy DHCP wyłączone Lp. Aabbcc Wartość fabryczna Wył. Auto - - Adres Port Limit polaczen 8 3 4

29 3 4 FTP WWW Czas oczekiwania Port komend Port danych Port s Tryb Modbus W opcjach wybrać tryb Modbus i wybór zatwierdzić przyciskiem. ys.. Ekran trybu Modbus Lp. Nazwa parametru Cecha / wartość Opis Adres 47 Adres w sieci Modbus Tablica 9 Wartość fabryczna Prędkosc Prędkość transmisji 96 b/s 3 Tryb 48 b/s, 96 b/s, 9, kb/s, 38,4 kb/s, 57,7 kb/s, 5, kb/s TU 8N, TU 8N, TU 8O, TU 8N Tryb transmisji TU 8N 4 Par. fab. 4 Nie, Tak Programowalna grupa rejestrów do odczytu Nie 8.8 Tryb Ustawienia W opcjach wybrać tryb Ustawienia i wybór zatwierdzić przyciskiem. ys.3. Ekran trybu Ustawienia Lp. Nazwa parametru Cecha / wartość Opis Tablica Wartość fabryczna Haslo wyłączone Jezyk 3 Czas English, Polski, Deutsch ggmm godzinaminuta 4 Data dd/mm/rrrr Dzień/miesiąc/rok Par. fab. miernika Nie, Tak Polski Nie

30 3 8.9 Tryb Informacje W opcjach wybrać tryb Informacje i wybór zatwierdzić przyciskiem. ys.4. Ekran trybu Informacje Typ miernika Tablica Wartość fabryczna N3 Kod wykonania Pierwsze 5 cyfr kodu wykonania np. 3 Wersja loadera np..4 4 Wersja programu Wersja programu ładującego ( loadera ) Wersja programu głównego miernika 5 Numer seryjny ddmm np Adres MAC Aktualny nr seryjny miernika dzień miesiąc nr bieżący 48-bitowy sprzętowy adres interfejsu Ethernet zapisany heksadecymalnie 7 DHCP Wyl./Zal. 8 Adres IP Maska podsieci Brama domyslna Adres DN Kod serwisowy Nazwa parametru Typ Cecha / wartość np. A49AD3EF7C98ABC 9 Opis Włączenie/ wyłączenie klienta DHCP (obsługa automatycznego pozyskiwania parametrów protokołu IP interfejsu Ethernet miernika od zewnętrznych serwerów DHCP występujących w obrębie tej samej sieci lokalnej LAN) Uzyskane z DHCP lub wprowadzone ręcznie gdy wyłączone Lp. znakowy kod włączający funkcjonalność rozszerzoną np..6 np.64edcba Wył. - - FUNKCJONALNOŚĆ OZSZEZONA W mierniku N3 (za dodatkową opłatą) można uaktywnić dodatkową funkcjonalność. Dokonuje się tego poprzez wpisanie z poziomu menu miernika (Informacje Kod serwisowy) otrzymanego od producenta, właściwego kodu. Dokładny opis funkcji dodatkowych oraz ich aktywacji znajduje się w odpowiednich instrukcjach obsługi na stronie producenta. ACHIWIZACJA WATOŚCI MIEZONYCH. PAMIĘĆ WEWNĘTZNA Mierniki N3 wyposażone są w pamięć wewnętrzną 4MB oraz pamięć archiwum plików 8GB przeznaczoną do przechowywania danych zarejestrowanych przez miernik. Pamięć wewnętrzna 4MB pozwala na zarejestrowanie 496-ciu rekordów. Pamięć ta ma charakter bufora okrężnego.

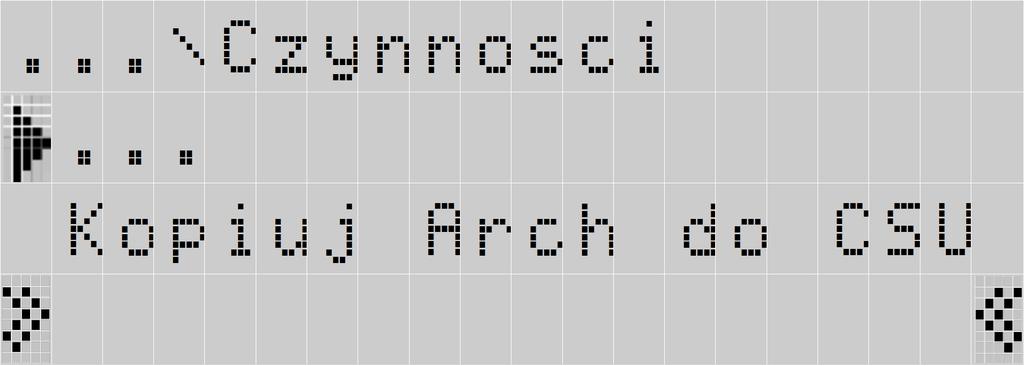

31 3. KOPIOWANIE ACHIWUM Po zapełnieniu pamięci wewnętrznej 4MB w 7-ciu procentach lub wymuszeniu w dowolnym momencie w trybie Archiwizacja, wybrać Czynności i ustawić parametr "Kopiuj archiwum do pliku CSV" na "Tak". Zarejestrowane dane zostaną skopiowane do archiwum plików. Uruchomienie procedury kopiowania do archiwum można dokonać również poprzez interfejs S485 (rejestr 45) Przykład archiwum plików przy okresie archiwizacji 5 sek. pozwala na rejestrację przez około lata. Stan zapełnienia archiwum plików można sprawdzić Statusie 3 (patrz ejestr Statusu 3 adres 756 ). Przy zapełnionym archiwum plików ( poniżej 4 dni do zapełnienia archiwum plików przy sek. interwale ) na wyświetlaczu zaczyna pulsować znacznik F wraz z procentową wartością zapełnienia archiwum plików. Miernik N3 podczas kopiowania pamięci wewnętrznej zakłada w archiwum plików katalogi oraz pliki. Przykładową strukturę katalogów przedstawiono na rysunku 5. ys.5. Struktura katalogów w archiwum plików Dane w archiwum przechowywane są w plikach umieszczonych w katalogach ( rok, miesiąc skopiowania archiwum ). Nazwy plików oznaczane są jako dzień i czas kopiowania pierwszego rekordu i mają format ddhhmmss.csv, gdzie dd-dzień, hh -godzina, mm -minuta, ss-sekunda..3 BUDOWA PLIKÓW ACHIWUM Pliki zawierające dane archiwalne mają budowę kolumn, gdzie kolejne kolumny danych rozdzielone są od siebie przecinkiem. W pierwszym wierszu pliku umieszczony jest opis kolumn. ekordy danych ułożone są kolejno w wierszach. Widok przykładowego pliku przedstawiono na rysunku 6. ys.6. Przykładowy plik archiwum z danymi

32 3 Kolejne pola zawarte w wierszu opisujące rekord maja następujące znaczenie date data zarejestrowania danych, separatorem daty jest znak - time godzina,minuta, sekunda zarejestrowanych danych, separatorem czasu jest znak record inde unikalny inde rekordu. Każdy rekord ma swój indywidualny numer. Numer ten zwiększa się przy zapisie kolejnych rekordów. block, register adres rejestru Modbus pierwszej zarchiwizowanej wartości, name opis rejestru Modbus pierwszej zarchiwizowanej wartości, value pierwsza zarchiwizowana wartość. Separatorem dziesiętnym jest., wartości są zapisane w formacie inżynierskim. register6 adres rejestru Modbus szesnastej zarchiwizowanej wartości, name6 opis rejestru Modbus szesnastej zarchiwizowanej wartości, value6 szesnasta zarchiwizowana wartość. Separatorem dziesiętnym jest., wartości są zapisane w formacie inżynierskim. name,...,name6 opis zgodny z tablicą 8 (Parametr wyświetlany)..4 POBIEANIE ACHIWUM Dane zarchiwizowane mogą być pobierane przez Ethernet z wykorzystaniem protokołu FTP. INTEFEJSY SZEEGOWE. INTEFEJS S485 zestawienie parametrów Zaimplementowany protokół jest zgodny ze specyfikacją PI-MBUS-3 ev G firmy Modicon. Zestawienie parametrów łącza szeregowego miernika N3 identyfikator E6 adres miernika..47, prędkość transmisji 4.8, 9.6, 9., 38.4, 57.6, 5. kbit/s, tryb pracy Modbus TU, jednostka informacyjna 8N, 8E, 8O, 8N, maksymalny czas do rozpoczęcia odpowiedzi 6 ms, maksymalna ilość odczytanych rejestrów w jednym zapytaniu - 6 rejestrów 4 bajtowych, - rejestrów bajtowych, zaimplementowane funkcje -3, 4, 6, 6, 7, - 3, 4 odczyt rejestrów, - 6 zapis jednego rejestru, - 6 zapis n - rejestrów, - 7 identyfikacja urządzenia, Ustawienia fabryczne adres, prędkość 9.6 kbit/s, tryb TU 8N,. Przykłady odczytu i zapisu rejestrów Odczyt n-rejestrów (kod 3h) Przykład. Odczyt rejestrów 6 bitowych typu integer, zaczynając od rejestru o adresie FAh (4) wartości rejestrów,.

33 33 Żądanie Adres urządzenia Odpowiedź Adres urządzenia Adres rejestru Funkcja 3 Funkcja Liczba rejestrów B B B B F A Liczba bajtów Wartość z rejestru FA (4) B Suma kontrolna CC C7 3D Wartość z rejestru FA (4) B B Suma kontrolna CC B 3 4 A 64 E4 6F Przykład. Odczyt rejestrów 3 bitowych typu float jako złożenie po rejestry 6 bitowe, zaczynając od rejestru o adresie B58h (7) - wartości rejestrów,. Żądanie Adres urządzenia Funkcja Adres rejestru 3 Liczba rejestrów B B B B B 58 4 Suma kontrolna CC C3 3E Odpowiedź Adres urządzenia Funkcja 3 Liczba bajtów Wartość z Wartość z Wartość z Wartość z Suma rejestru rejestru rejestru rejestru kontrolna B58 (7) B59 (7) B5A (7) B5B (73) CC 8 B3 B B B B3 B B B 4 4 C8 E4 6F Przykład 3. Odczyt rejestrów 3 bitowych typu float jako złożenie po rejestry 6 bitowe, zaczynając od rejestru o adresie 77h (6) - wartości rejestrów,. Żądanie Adres urządzenia Funkcja Adres rejestru 3 Liczba rejestrów B B B B Suma kontrolna CC 466 Odpowiedź Adres urządzenia Funkcja 3 Liczba bajtów 8 Wartość z Wartość z Wartość z Wartość z Suma rejestru rejestru rejestru rejestru kontrolna 77h(6) 77h(6) 77h(6) 77h(6) CC B B B3 B B B B3 B 4 4 C8 E4 6F

34 34 Przykład 4. Odczyt rejestrów 3 bitowych typu float, zaczynając od rejestru o adresie D4Ch (75) - wartości rejestrów,. Żądanie Adres urządzenia Funkcja Adres rejestru 3 Liczba rejestrów B B B B D 4C Suma kontrolna CC 3 B Odpowiedź Adres urządzenia Funkcja Liczba bajtów 3 Wartość z rejestru D4C (75) 8 Wartość z rejestru D4D (75) B3 B B B B3 B B B 4 4 C8 Suma kontrolna CC E4 6F Zapis pojedynczego rejestru (kod 6h) Przykład 5. Zapis wartości 543 (F) do rejestru 4 (FA) Żądanie Adres urządzenia Adres rejestru Funkcja 6 Wartość rejestru B B B B F A F Suma kontrolna CC CA 54 Odpowiedź Adres urządzenia Funkcja Adres rejestru 6 Wartość rejestru B B B B F A F Suma kontrolna CC CA 54 Zapis do n-rejestrów (kod h) Przykład 6. Zapis rejestrów zaczynając od rejestru o adresie FA3h (43) Zapisywane wartości,. Żądanie Adres urządzenia Odpowiedź Funkcja Adres rej.hi F Adres rej.lo A3 Liczba Liczba Liczba Wartość dla rej. FA3 Wartość dla rej. FA4 Suma kontrolna rej. Hi rej. Lo bajtów (43) (44) CC 4 B B B B 4 7 D BB 9A

35 Adres urządzenia Funkcja 35 Adres rejestru Liczba rejestrów B B B B F A3 Suma kontrolna CC B FE aport identyfikujący urządzenie (kod h) Przykład 7. Identyfikacja urządzenia Żądanie Adres urządzenia Funkcja Suma kontrolna C C Odpowiedź Adres Funkcja Liczba Identybajtów fikator Stan urządzenia Pole informacyjne o wersji oprogramowania urządzenia (np. N urządzenie N3 z oprogramowaniem w wersji.8) Suma kontrolna (CC) N E6 FF 4E D 3 E Interfejs Ethernet /-BASE-T Mierniki N3 są wyposażone w interfejs Ethernet umożliwiający połączenie miernika (wykorzystując gniazdo J45) do lokalnej lub globalnej sieci ( LAN lub WAN). Interfejs Ethernet pozwala na wykorzystanie usług sieciowych zaimplementowanych w mierniku serwer WWW, serwer FTP, Modbus TCP/IP. W celu wykorzystania usług sieciowych miernika należy skonfigurować parametry z grupy Ethernet miernika. Standardowe parametry Ethernetowe miernika zostały przedstawione w tablicy 8. Podstawowym parametrem jest adres IP miernika np....6, który musi być unikatowy wewnątrz sieci do której podłączamy urządzenie. Adres IP może zostać przydzielony miernikowi automatycznie przez serwer DHCP występujący w sieci pod warunkiem, że miernik będzie miał włączoną opcję uzyskiwania adresu z DHCP Ethernet Adresy DHCP Zał. Jeżeli usługa DHCP zostanie wyłączona wówczas miernik będzie pracował z domyślnym adresem IP umożliwiając użytkownikowi zmianę adresu IP np. z menu miernika. Zmiana parametrów Ethernetowych miernika może być dokonana również poprzez interfejs szeregowy. Wówczas wymagane jest zatwierdzenie zmian przez wpisanie do rejestru 449 wartości. Po zastosowaniu zmian interfejs Ethernet zostaje przeinicjowany zgodnie z nowymi parametrami startują ponownie wszystkie usługi interfejsu Ethernet..3. Podłączenie interfejsu /-Base-T Do uzyskania dostępu do usług Eternetowych, wymagane jest podłączenie miernika do sieci za pośrednictwem gniazda J45 umieszczonego w tylnej / zatablicowej / części miernika, pracującej zgodnie z protokołem TCP/IP. Opis znaczenia diod gniazda J45 miernika dioda żółta - świeci się kiedy miernik jest poprawnie podłączony do sieci Ethernet

36 36 Base-T, nie świeci się kiedy miernik nie jest podłączony do sieci lub jest podłączony do sieci -Base-T. dioda zielona - T/, świeci się kiedy miernik wysyła i pobiera dane, świeci się nieregularnie, kiedy dane nie są przesyłane świeci się światłem ciągłym Do podłączenia miernika do sieci zaleca się stosowanie skrętki U/FTP skrętka z każdą parą foliowaną, F/FTP skrętka z każdą parą foliowaną dodatkowo kabel w ekranie z folii, S/FTP (dawniej SFTP) skrętka z każdą parą foliowaną dodatkowo kabel w ekranie z siatki, SF/FTP (dawniej S-STP) skrętka z każdą parą foliowaną dodatkowo w ekranie z folii i z siatki. Kategorie skrętki według europejskiej normy PN-EN 573 minimalnie klasa D (kategoria 5) dla szybkich sieci lokalnych, obejmuje aplikacje wykorzystujące pasmo częstotliwości do MHz. Dla interfejsu Ethernet należy zastosować przewód skrętka typu STP (ekranowana) kategorii 5 z wtykiem J-45 o kolorystyce żył (według tablicy ) w następującym standardzie EIA/TIA 568A dla obu wtyków przy tzw. połączeniu prostym N3 do koncentratora sieciowego (hub) lub przełącznika sieciowego (switch), EIA/TIA 568A dla pierwszego wtyku oraz EIA/TIA 568B dla drugiego wtyku przy tzw. połączeniu z przeplotem (krzyżowym) stosowanym m. in. przy bezpośrednim podłączeniu miernika N3 do komputera. Tablica Nr żyły Sygnał Kolor żyły wg standardu EIA/TIA 568A EIA/TIA 568B TX+ biało-zielony biało-pomarańczowy TX- zielony pomarańczowy 3 X+ biało-pomarańczowy biało-zielony 4 EPW+ niebieski niebieski 5 EPW+ biało-niebieski biało-niebieski 6 X- pomarańczowy zielony 7 EPW- biało-brązowy biało-brązowy 8 EPW- brązowy brązowy.3. ys.7. Widok i numeracja pinów gniazda J45 miernika Serwer WWW Miernik N3 udostępnia własny serwer WWW umożliwiający zdalne monitorowanie wartości mierzonych i odczyt stanu miernika. W szczególności strona WWW umożliwia uzyskanie informacji o urządzeniu ( numer seryjny, kod wykonania, wersja oprogramowania, wersja bootloader'a, wariant (wykonanie standardowe lub specjalne), podgląd bieżących wartości pomiarowych,odczyt statusu urządzenia, wybór języka dla strony WWW Dostęp do serwera WWW uzyskuje się poprzez wpisanie adresu IP miernika w przeglądarce

37 internetowej, np. 37 http// (gdzie jest ustalonym adresem miernika). Standardowym portem serwera WWW jest port 8. Port serwera może zostać zmieniony przez użytkownika. Uwaga Do poprawnego działania strony wymagana jest przeglądarka z włączoną obsługą JavaScript i zgodna ze standardem XHTML. (wszystkie popularne przeglądarki, Internet Eplorer w wersji minimum 8).

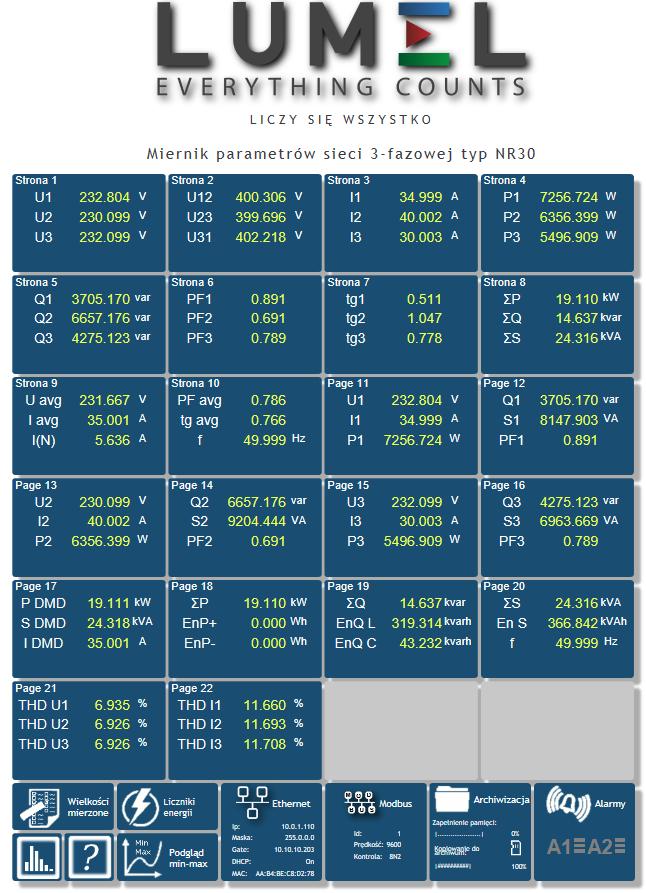

38 Widok ogólny ys.8. Widok strony WWW miernika

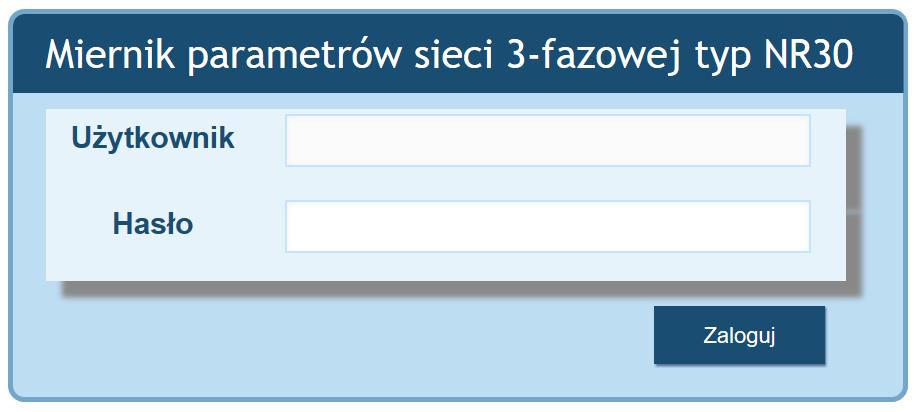

39 Wybór użytkownika WWW Miernik ma dwa konta użytkownika dla serwera WWW zabezpieczone indywidualnymi hasłami użytkownik admin, hasło admin - dostęp do konfiguracji i podglądu parametrów użytkownik user, hasło pass - dostęp tylko do podglądu parametrów. Wywołanie adresu IP miernika w przeglądarce, przykładowo http// spowoduje wyświetlenie w przeglądarce okna startowego, gdzie należy podać nazwę i hasło użytkownika. ys.9. Widok okna logowania do serwera WWW miernika Nazwy użytkowników serwera WWW nie można zmienić. Można natomiast zmienić hasło dla każdego z użytkowników zaleca się zmianę haseł ze względów bezpieczeństwa. Zmiana hasła jest możliwa jedynie przez stronę WWW w grupie parametrów Ethernet. Hasła mogą mieć maksymalnie 8 znaków. Jeżeli hasło zostanie utracone co uniemożliwi korzystanie z serwera WWW należy przywrócić parametry fabryczne interfejsu Ethernet np. z menu Ustawienia Ustawienia fabryczne Tak, lub wpisując do rejestru 45 wartość. Przywrócone zostaną wszystkie standardowe parametry miernika łącznie z parametrami interfejsu Ethernet (wg tablicy 9) oraz hasła dla użytkowników serwera WWW użytkownik admin hasło admin ; użytkownik user hasło pass..3.3 Serwer FTP W miernikach N3 zaimplementowany został protokół wymiany plików FTP. Miernik pełni funkcję serwera umożliwiając klientom dostęp do wewnętrznej pamięci systemu plików miernika. Dostęp do plików jest możliwy za pomocą komputera, tabletu z zainstalowanym programem klienta FTP lub innego urządzenia pełniącego funkcję klienta FTP. Do transmisji plików z wykorzystaniem protokołu FTP standardowo wykorzystane zostały porty 5 - port danych oraz - port komend. Użytkownik może zmienić porty wykorzystywane przez protokół FTP jeżeli zajdzie taka potrzeba. Należy pamiętać, iż konfiguracja portów serwera i klienta FTP musi być taka sama. Program klienta FTP może pracować w trybie pasywnym. W trybie pasywnym połączenie jest w pełni zestawiane przez klienta (klient decyduje o wyborze portu danych). Do transmisji plików z miernikiem możliwe jest wykorzystanie maksymalnie jednego połączenia w tym samym czasie, dlatego należy w programie klienta ograniczyć maksymalną liczbę połączeń do.

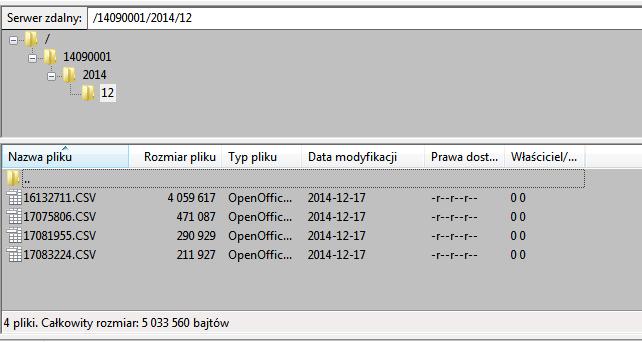

40 Wybór użytkownika FTP Miernik ma dwa konta użytkownika dla serwera FTP zabezpieczone indywidualnymi hasłami użytkownik admin, hasło admin - dostęp do zapisu i odczytu plików użytkownik user, hasło passftp - dostęp tylko do odczytu plików archiwum. Nazwy użytkowników serwera FTP nie można zmienić natomiast można zmienić hasło dla każdego z użytkowników zaleca się zmianę haseł ze względów bezpieczeństwa. Zmiana hasła jest możliwa jedynie przez stronę WWW w grupie parametrów Ethernet. Hasła mogą mieć maksymalnie 8 znaków. Jeżeli hasło zostanie utracone co uniemożliwi korzystanie z serwera FTP należy przywrócić parametry fabryczne interfejsu Ethernet np. z menu Ustawienia Ustawienia fabryczne Tak, lub wpisując do rejestru 45 wartość. Przywrócone zostaną wszystkie standardowe parametry miernika łącznie z parametrami interfejsu Ethernet (wg tablicy 9) oraz hasła dla użytkowników serwera FTP użytkownik admin hasło admin ; użytkownik user hasło passftp. Przykładowym klientem serwera FTP może być program FileZilla. Wpisując w polu adresu adres IP miernika można przeglądać i pobierać pliki archiwum. ys.3. Widok sesji FTP wywołanej w programie FileZilla

41 Modbus TCP/IP Miernik N3 umożliwia dostęp do rejestrów wewnętrznych za pośrednictwem interfejsu Ethernet i protokołu Modbus TCP/IP. Do zestawienia połączenia niezbędne jest ustawienie dla miernika unikatowego w sieci adresu IP oraz ustawienie parametrów połączenia wymienionych w tablicy 3. Tablica 3 Wartość domyślna ejestr Opis 446 Adres urządzenia dla protokołu Modbus TCP/IP 447 Numer portu Modbus TCP Czas zamknięcia portu usługi Modbus TCP/IP [s] Maksymalna Ilość jednoczesnych połączeń z usługą Modbus TCP/IP 4 Adres urządzenia jest adresem urządzenia dla protokołu Modbus TCP/IP i nie jest wartością tożsamą z wartością adresu dla protokołu Modbus S485 (Adres w sieci Modbus rejestr 4 ). Ustawiając parametr Adres urządzenia dla protokołu Modbus TCP/IP miernika na wartość 55 miernik będzie pomijał analizę adresu w ramce protokołu Modbus (tryb rozgłoszeniowy). MAPA EJESTÓW MIENIKA N3 W mierniku N3 dane umieszczone są w rejestrach 6 i 3 bitowych. Zmienne procesowe i parametry miernika umieszczone są w przestrzeni adresowej rejestrów w sposób zależny od typu wartości zmiennej. Bity w rejestrze 6 bitowym numerowane są od najmłodszego do najstarszego(bb5). ejestry 3- bitowe zawierają liczby typu float w standardzie IEEE-754. Kolejność bajtów 3 najstarszy jest wysyłany pierwszy. Tablica 4 Typ Zakres adresów Opis wartości Integer (6 bitów) 4 46 Integer (6 bitów) Integer (6 bitów) Integer (6 bitów) 6 69 Float (6 bitów) Float (6 bitów) Float (6 bitów) Float (3 bity) Float (3 bity) Float (6 bitów) Wartość umieszczana w jednym rejestrze 6 bitowym. ejestry do konfiguracji miernika. Opis rejestrów zawiera tablica 6. ejestry do zapisu i odczytu. Wartość umieszczana w jednym rejestrze 6 bitowym. ejestry do konfiguracji programowalnej grupy rejestrów do odczytu. Opis rejestrów zawiera tablica 5. ejestry do zapisu i odczytu. Wartość umieszczana w jednym rejestrze 6 bitowym. ejestry do konfiguracji wyświetlanych stron. Opis rejestrów zawiera tablica 9. ejestry do zapisu i odczytu. Wartość umieszczana w jednym rejestrze 6 bitowym. ejestry statusów, wartości energii, adresu MAC miernika, dane konfiguracyjne. Opis rejestrów zawiera tablica. ejestry do odczytu. Wartość umieszczana w dwóch kolejnych rejestrach 6 bitowych. ejestry zawierają te same dane, co rejestry 3 bitowe z obszaru ejestry do odczytu. Kolejność bajtów (--3-) Zawartość rejestrów ustawionych w rejestrach Kolejność bajtów (3---) Zawartość rejestrów ustawionych w rejestrach Kolejność bajtów (--3-) Zawartość rejestrów ustawionych w rejestrach Wartości umieszczane w jednym rejestrze 3 bitowym Wartości umieszczane w jednym rejestrze 3 bitowym. Opis rejestrów zawiera tablica. ejestry do odczytu. Wartość umieszczana w dwóch kolejnych rejestrach 6 bitowych. ejestry zawierają te same dane, co rejestry 3 bitowe z obszaru ejestry do odczytu. Kolejność bajtów (3---)

42 4 Tablica 5 Adres rejestru Operacje Zakres Opis Zabezpieczenie - hasło Układ połączeń - 3Ph/4W - 3Ph/3W - Ph/W Napięcie na zacisku - napięcie fazy pierwszej L - napięcie fazy drugiej L - napięcie fazy trzeciej L3 Napięcie na zacisku 5 - napięcie fazy pierwszej L - napięcie fazy drugiej L - napięcie fazy trzeciej L3 Napięcie na zacisku 8 - napięcie fazy pierwszej L - napięcie fazy drugiej L - napięcie fazy trzeciej L3 Prąd na zaciskach,3 - prąd fazy pierwszej IL - odwrócony kierunek prądu fazy L -IL - prąd fazy drugiej IL 3 - odwrócony kierunek prądu fazy L -IL 4 - prąd fazy trzeciej IL3 5 - odwrócony kierunek prądu fazy L3 -IL , , V lub V Prąd na zaciskach 4,6 - prąd fazy pierwszej IL - odwrócony kierunek prądu fazy L -IL - prąd fazy drugiej IL 3 - odwrócony kierunek prądu fazy L -IL 4 - prąd fazy trzeciej IL3 5 - odwrócony kierunek prądu fazy L3 -IL3 Prąd na zaciskach 7,9 - prąd fazy pierwszej IL - odwrócony kierunek prądu fazy L -IL - prąd fazy drugiej IL 3 - odwrócony kierunek prądu fazy L -IL 4 - prąd fazy trzeciej IL3 5 - odwrócony kierunek prądu fazy L3 -IL3 Zakres wejściowy prądu A lub 5 A - A, - 5 A albo 63 A w zależności od wykonania Napięcie pierwotne przekładnika, dwa starsze bajty Napięcie pierwotne przekładnika, dwa młodsze bajty Napięcie wtórne przekładnika Prąd pierwotny przekładnika Prąd wtórny przekładnika Czas uśredniania mocy czynnej P Demand, mocy pozornej S Demand, prądu I Demand 5, - 3, - 6 minut Synchronizacja z zegarem rzeczywistym - brak synchronizacji - synchronizacja z zegarem Napięcie wejściowe fazowe Napięcie wejściowe międzyfazowe Domyś lnie lub 3

43 43 lub , ,, , ,, 434, [o/oo] [o/oo]..36 s..36 s..36 s, 443, [o/oo] [o/oo]..36 s..36 s..36 s, 45, Kasowanie liczników energii bez zmian, - kasuj energie czynne, kasuj energie bierne, 3 kasuj energie pozorna, 4 kasuj wszystkie energie Kasowanie parametrów uśrednionych P Demand, S Demand, I Demand Kasowanie min, ma Kasowanie podtrzymania sygnalizacji alarmu Wyjście alarmowe - działania logiczne warunków,, 3 C C v C v C3 C C C3 3 (C C) v C3 4 (C v C C3 Wyjście alarmowe - stan przekaźnika przy wystąpieniu alarmu - przekaźnik wyłączony - przekaźnik załączony Wyjście alarmowe - blokada wyłączenia alarmu Wyjście alarmowe - sygnalizacja wystąpienia alarmu Wyjście alarmowe - wielkość dla warunku (c) 38 (kod wg tablicy 8) Wyjście alarmowe typ dla warunku n_on, noff, on, 3 off, 4 H_on, 5 HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF Wyjście alarmowe - dolna wartość przełączenia warunku 9 zakresu znamionowego wejścia Wyjście alarmowe - górna wartość przełączenia warunku zakresu znamionowego wejścia Wyjście alarmowe - opóźnienie załączenia warunku Wyjście alarmowe - opóźnienie wyłączenia warunku Wyjście alarmowe - blokada ponownego załączenia warunku Wyjście alarmowe sygnalizacja wystąpienia warunku Wyjście alarmowe - wielkość dla warunku (c) 38 (kod wg tablicy 8) Wyjście alarmowe typ dla warunku n_on, noff, on, 3 off, 4 H_on, 5 HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF Wyjście alarmowe - dolna wartość przełączenia warunku 9 zakresu znamionowego wejścia Wyjście alarmowe - górna wartość przełączenia warunku zakresu znamionowego wejścia Wyjście alarmowe - opóźnienie załączenia warunku Wyjście alarmowe - opóźnienie wyłączenia warunku Wyjście alarmowe - blokada ponownego załączenia warunku Wyjście alarmowe sygnalizacja wystąpienia warunku Wyjście alarmowe - wielkość dla warunku 3 (c3) 38 (kod wg tablicy 8) Wyjście alarmowe typ dla warunku 3 n_on, noff,

44 [o/oo] [o/oo]..36 s..36 s..36 s, , ,, 465, [o/oo] [o/oo]..36 s..36 s..36 s, 474, [o/oo] [o/oo]..36 s..36 s..36 s, 483, [o/oo] 44 on, 3 off, 4 H_on, 5 HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF Wyjście alarmowe - dolna wartość przełączenia warunku 3 9 zakresu znamionowego wejścia Wyjście alarmowe - górna wartość przełączenia warunku 3 zakresu znamionowego wejścia Wyjście alarmowe - opóźnienie załączenia warunku 3 Wyjście alarmowe - opóźnienie wyłączenia warunku 3 Wyjście alarmowe - blokada ponownego załączenia warunku Wyjście alarmowe sygnalizacja wystąpienia warunku Wyjście alarmowe - działania logiczne warunków,, 3 C C v C v C3 C C C3 3 (C C) v C3 4 (C v C C3 Wyjście alarmowe - stan przekaźnika przy wystąpieniu alarmu - przekaźnik wyłączony - przekaźnik załączony Wyjście alarmowe - blokada wyłączenia alarmu Wyjście alarmowe - sygnalizacja wystąpienia alarmu Wyjście alarmowe - wielkość dla warunku (c) 38 (kod wg tablicy 8) Wyjście alarmowe typ dla warunku n_on, noff, on, 3 off, 4 H_on, 5 HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF Wyjście alarmowe - dolna wartość przełączenia warunku 9 zakresu znamionowego wejścia Wyjście alarmowe - górna wartość przełączenia warunku zakresu znamionowego wejścia Wyjście alarmowe - opóźnienie załączenia warunku Wyjście alarmowe - opóźnienie wyłączenia warunku Wyjście alarmowe - blokada ponownego załączenia warunku Wyjście alarmowe sygnalizacja wystąpienia warunku Wyjście alarmowe - wielkość dla warunku (c) 38 (kod wg tablicy 8) Wyjście alarmowe typ dla warunku n_on, noff, on, 3 off, 4 H_on, 5 HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF Wyjście alarmowe - dolna wartość przełączenia warunku 9 zakresu znamionowego wejścia Wyjście alarmowe - górna wartość przełączenia warunku zakresu znamionowego wejścia Wyjście alarmowe - opóźnienie załączenia warunku Wyjście alarmowe - opóźnienie wyłączenia warunku Wyjście alarmowe - blokada ponownego załączenia warunku Wyjście alarmowe sygnalizacja wystąpienia warunku Wyjście alarmowe - wielkość dla warunku 3 (c3) 38 (kod wg tablicy 8) Wyjście alarmowe typ dla warunku 3 n_on, noff, on, 3 off, 4 H_on, 5 HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF Wyjście alarmowe - dolna wartość przełączenia warunku 3 9 zakresu znamionowego wejścia

45 [o/oo]..36 s..36 s..36 s, , 46...FFFF 47...FFFF 48...FFFF 49...F FFFF 46...FFFF 47...FFFF 48...F , 46 47, Wyjście alarmowe - górna wartość przełączenia warunku 3 zakresu znamionowego wejścia Wyjście alarmowe - opóźnienie załączenia warunku 3 Wyjście alarmowe - opóźnienie wyłączenia warunku 3 Wyjście alarmowe - blokada ponownego załączenia warunku Wyjście alarmowe sygnalizacja wystąpienia warunku Adres w sieci Modbus Tryb transmisji ->8n, ->8e, ->8o, 3->8n Prędkość transmisji ->48, ->96 ->9, 3->384, 4->576, 5->5 Uaktualnij zmianę parametrów transmisji Grupa, wielkości archiwizowane bit, bitu, bit- I,...,bit5- PF,wg tabl.8 Grupa, wielkości archiwizowane bit6- tg, bit7-thd U,...,bit3 Q,wg tabl.8 Grupa, wielkości archiwizowane bit3- S, bit33- PF avg,...,bit47- En P-,wg tabl.8 Grupa, wielkości archiwizowane bit48 En Q ind,...,bit5kolejność faz wg tabl.8 Grupa, wielkość wyzwalająca archiwizację Grupa, typ archiwizacji n_on, noff, on, 3 off, 4 H_on, 5 HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF Grupa, dolny próg archiwizacji w o/oo Grupa, górny próg archiwizacji w o/oo Grupa, okres archiwizacji w sekundach Grupa, wielkości archiwizowane bit, bitu, bit- I,...,bit5- PF,wg tabl.8 Grupa, wielkości archiwizowane bit6- tg, bit7-thd U,...,bit3 Q,wg tabl.8 Grupa, wielkości archiwizowane bit3- S, bit33- PF avg,...,bit47- En P-,wg tabl.8 Grupa, wielkości archiwizowane bit48 En Q ind,...,bit5kolejność faz wg tabl.8 Grupa, wielkość wyzwalająca archiwizację Grupa, typ archiwizacji n_on, noff, on, 3 off, 4 H_on, 5 HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF Grupa, dolny próg archiwizacji w o/oo Grupa, górny próg archiwizacji w o/oo Grupa, okres archiwizacji w sekundach Kopiowanie archiwum do pamięci archiwum plików kopiuj archiwum do pamięci archiwum plików /tylko te rekordy które zostały zarejestrowane od ostatniego kopiowania/ Kasowanie całego wewnętrznego archiwum Separator pola - przecinek, - średnik ; - tabulator ' ' 9 9,

46 48 49, 43, 46 Separator dziesiętny - kropka '.' - przecinek ',' Włączenie/ wyłączenie klienta DHCP (obsługa automatycznego pozyskiwania parametrów protokołu IP interfejsu Ethernet miernika od zewnętrznych serwerów DHCP występujących w obrębie tej samej sieci lokalnej LAN) - wyłączona obsługa DHCP należy ręcznie skonfigurować adres IP oraz maskę podsieci miernika; - Włączona obsługa DHCP, miernik automatycznie po włączeniu zasilania lub wybraniu z menu opcji APPL lub wpisania do rejestru 499 wartości otrzyma adres IP, maskę podsieci oraz adres bramy od serwera DHCP, adres bramy będzie adresem serwera który przydzielił parametry miernikowi, Trzeci i drugi bajt (B3.B) adresu IP miernika, format adresu IPv4 B3.B.B.B Pierwszy i zerowy bajt (B.B) adresu IP miernika, format adresu IPv4 B3.B.B.B , , 45, Trzeci i drugi bajt (B3.B) maski podsieci miernika, format maski B3.B.B.B Pierwszy i zerowy bajt (B.B) maski podsieci miernika, format maski B3.B.B.B Trzeci i drugi bajt (B3.B) bramy domyślnej miernika, format adresu bramy B3.B.B.B Pierwszy i zerowy bajt (B.B) bramy domyślnej miernika, format adresu bramy B3.B.B.B Trzeci i drugi bajt (B3.B) adresu DNS miernika, format adresu IPv4 B3.B.B.B Pierwszy i zerowy bajt (B.B) adresu DNS miernika, format adresu IPv4 B3.B.B.B Prędkość transmisji interfejsu Ethernet automatyczny wybór prędkości transmisji Mb/s Mb/s Numer portu komend serwera FTP Numer portu danych serwera FTP Maksymalna ilość jednoczesnych połączeń z usługą Modbus TCP/IP Czas zamknięcia portu usługi Modbus TCP/IP, wartość wyrażona w sekundach Adres urządzenia dla protokołu Modbus TCP/IP Numer portu Modbus TCP Numeru portu serwera www Zapamiętanie nowych parametrów interfejsu Ethernet i przeinicjowanie interfejsu bez zmian, zapamiętanie nowych parametrów i przeinicjowanie interfejsu Ethernet, Język Menu -ENG, -PL, -DE Zapis parametrów standardowych (wraz w wyzerowaniem energii oraz min, ma i parametrów uśrednionych) łącznie z Ethernetem, Sekundy Godzina * + Minuty Miesiąc * + dzień. 493 (CA 8= 9.6 8) 356 (6 4=.) = =

47 ok 5 Wartości przełączeń warunków alarmów zapisane w rejestrach 436, 437, 454, 455, 467, 468, 476, 477, 485, 486 są pomnożone przez np. wartość należy zapisać. Tablica 6 Adres rejestru Operacje Zakres Opis Domyślnie ejestr programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr 3 programowalnej grupy rejestrów do odczytu ejestr 4 programowalnej grupy rejestrów do odczytu ejestr 5 programowalnej grupy rejestrów do odczytu ejestr 6 programowalnej grupy rejestrów do odczytu ejestr 7 programowalnej grupy rejestrów do odczytu ejestr 8 programowalnej grupy rejestrów do odczytu ejestr 9 programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr 3 programowalnej grupy rejestrów do odczytu ejestr 4 programowalnej grupy rejestrów do odczytu ejestr 5 programowalnej grupy rejestrów do odczytu ejestr 6 programowalnej grupy rejestrów do odczytu ejestr 7 programowalnej grupy rejestrów do odczytu ejestr 8 programowalnej grupy rejestrów do odczytu ejestr 9 programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr 3 programowalnej grupy rejestrów do odczytu ejestr 4 programowalnej grupy rejestrów do odczytu ejestr 5 programowalnej grupy rejestrów do odczytu ejestr 6 programowalnej grupy rejestrów do odczytu ejestr 7 programowalnej grupy rejestrów do odczytu ejestr 8 programowalnej grupy rejestrów do odczytu ejestr 9 programowalnej grupy rejestrów do odczytu ejestr 3 programowalnej grupy rejestrów do odczytu ejestr 3 programowalnej grupy rejestrów do odczytu ejestr 3 programowalnej grupy rejestrów do odczytu ejestr 33 programowalnej grupy rejestrów do odczytu ejestr 34 programowalnej grupy rejestrów do odczytu ejestr 35 programowalnej grupy rejestrów do odczytu ejestr 36 programowalnej grupy rejestrów do odczytu ejestr 37 programowalnej grupy rejestrów do odczytu ejestr 38 programowalnej grupy rejestrów do odczytu ejestr 39 programowalnej grupy rejestrów do odczytu ejestr 4 programowalnej grupy rejestrów do odczytu ejestr 4 programowalnej grupy rejestrów do odczytu ejestr 4 programowalnej grupy rejestrów do odczytu ejestr 43 programowalnej grupy rejestrów do odczytu ejestr 44 programowalnej grupy rejestrów do odczytu ejestr 45 programowalnej grupy rejestrów do odczytu ejestr 46 programowalnej grupy rejestrów do odczytu ejestr 47 programowalnej grupy rejestrów do odczytu ejestr 48 programowalnej grupy rejestrów do odczytu

48 48 Adres rejestru Operacje Zakres Opis Domyślnie , ejestr 49 programowalnej grupy rejestrów do odczytu ejestr 5 programowalnej grupy rejestrów do odczytu ejestr 5 programowalnej grupy rejestrów do odczytu ejestr 5 programowalnej grupy rejestrów do odczytu ejestr 53 programowalnej grupy rejestrów do odczytu ejestr 54 programowalnej grupy rejestrów do odczytu ejestr 55 programowalnej grupy rejestrów do odczytu ejestr 56 programowalnej grupy rejestrów do odczytu ejestr 57 programowalnej grupy rejestrów do odczytu ejestr 58 programowalnej grupy rejestrów do odczytu ejestr 59 programowalnej grupy rejestrów do odczytu ejestr 6 programowalnej grupy rejestrów do odczytu Przywróć grupę fabryczną bez zmian, przywróć grupę fabryczną Tablica 8 Adres rejestrów Adres rejestru 6 bit 6 3/ 3 bit 6 3 7/7 74 7/ / / / / / / / / /7 74 7/ / / / / / / / / / / / / / / / / / / / / / / / / Operacje Opis Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 43 Zawartość rejestru ustawionego w rejestrze 44 Zawartość rejestru ustawionego w rejestrze 45 Zawartość rejestru ustawionego w rejestrze 46 Zawartość rejestru ustawionego w rejestrze 47 Zawartość rejestru ustawionego w rejestrze 48 Zawartość rejestru ustawionego w rejestrze 49 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 43 Zawartość rejestru ustawionego w rejestrze 44 Zawartość rejestru ustawionego w rejestrze 45 Zawartość rejestru ustawionego w rejestrze 46 Zawartość rejestru ustawionego w rejestrze 47 Zawartość rejestru ustawionego w rejestrze 48 Zawartość rejestru ustawionego w rejestrze 49 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 43 Zawartość rejestru ustawionego w rejestrze 44 Zawartość rejestru ustawionego w rejestrze 45 Zawartość rejestru ustawionego w rejestrze 46 Zawartość rejestru ustawionego w rejestrze 47 Zawartość rejestru ustawionego w rejestrze 48 Zawartość rejestru ustawionego w rejestrze 49 Zawartość rejestru ustawionego w rejestrze 43 Zawartość rejestru ustawionego w rejestrze 43 Zawartość rejestru ustawionego w rejestrze 43 Zawartość rejestru ustawionego w rejestrze 433 Zawartość rejestru ustawionego w rejestrze 434 Zawartość rejestru ustawionego w rejestrze 435

49 77/77 774/ / /778 78/78 78/78 784/ / /788 79/79 79/79 794/ / /798 73/7 73/7 734/74 736/76 738/78 73/7 73/7 734/74 736/76 738/ Zawartość rejestru ustawionego w rejestrze 436 Zawartość rejestru ustawionego w rejestrze 437 Zawartość rejestru ustawionego w rejestrze 438 Zawartość rejestru ustawionego w rejestrze 439 Zawartość rejestru ustawionego w rejestrze 44 Zawartość rejestru ustawionego w rejestrze 44 Zawartość rejestru ustawionego w rejestrze 44 Zawartość rejestru ustawionego w rejestrze 443 Zawartość rejestru ustawionego w rejestrze 444 Zawartość rejestru ustawionego w rejestrze 445 Zawartość rejestru ustawionego w rejestrze 446 Zawartość rejestru ustawionego w rejestrze 447 Zawartość rejestru ustawionego w rejestrze 448 Zawartość rejestru ustawionego w rejestrze 449 Zawartość rejestru ustawionego w rejestrze 45 Zawartość rejestru ustawionego w rejestrze 45 Zawartość rejestru ustawionego w rejestrze 45 Zawartość rejestru ustawionego w rejestrze 453 Zawartość rejestru ustawionego w rejestrze 454 Zawartość rejestru ustawionego w rejestrze 455 Zawartość rejestru ustawionego w rejestrze 456 Zawartość rejestru ustawionego w rejestrze 457 Zawartość rejestru ustawionego w rejestrze 458 Zawartość rejestru ustawionego w rejestrze 459 Tablica 9 Adres rejestru Operacje FFFF F Zakres Opis Domyślnie.. 36 Podświetlenie Wyłączone, - Włączone Czas do wyłączenia podświetlenia Włączenie wyświetlania stron Bit strona, Bit strona,...bit5 strona 6 Włączenie wyświetlania stron Bit strona 7, Bit strona 8,...Bit6 strona 3 Strona wyświetlacz, U Strona wyświetlacz, U Strona wyświetlacz 3, U3 Strona wyświetlacz, U Strona wyświetlacz, U3 Strona wyświetlacz 3, U3 Strona 3 wyświetlacz, I Strona 3 wyświetlacz, I Strona 3 wyświetlacz 3, I3 Strona 4 wyświetlacz, P Strona 4 wyświetlacz, P Strona 4 wyświetlacz 3, P3 Strona 5 wyświetlacz, Q Strona 5 wyświetlacz, Q Strona 5 wyświetlacz 3, Q3 Strona 6 wyświetlacz, PF Strona 6 wyświetlacz, PF Strona 6 wyświetlacz 3, PF3 Strona 7 wyświetlacz, tg Strona 7 wyświetlacz, tg Strona 7 wyświetlacz 3, tg3 FFFF 7F

50 Adres rejestru Operacje 5 Zakres Opis Domyślnie Strona 8 wyświetlacz, P Strona 8 wyświetlacz, Q Strona 8 wyświetlacz 3, S Strona 9 wyświetlacz, U avg Strona 9 wyświetlacz, I avg Strona 9 wyświetlacz 3, I(N) Strona wyświetlacz, PFavg Strona wyświetlacz, tgavg Strona wyświetlacz 3, f Strona wyświetlacz, U Strona wyświetlacz, I Strona wyświetlacz 3, P Strona wyświetlacz, Q Strona wyświetlacz, S Strona wyświetlacz 3, PF Strona 3 wyświetlacz, U Strona 3 wyświetlacz, I Strona 3 wyświetlacz 3, P Strona 4 wyświetlacz, Q Strona 4 wyświetlacz, S Strona 4 wyświetlacz 3, PF Strona 5 wyświetlacz, U3 Strona 5 wyświetlacz, I3 Strona 5 wyświetlacz 3, P3 Strona 6 wyświetlacz, Q3 Strona 6 wyświetlacz, S3 Strona 6 wyświetlacz 3, PF3 Strona 7 wyświetlacz, P DMD Strona 7wyświetlacz, S DMD Strona 7wyświetlacz 3, I DMD Strona 8 wyświetlacz, P Strona 8 wyświetlacz, En P+ Strona 8 wyświetlacz 3, En PStrona 9 wyświetlacz, Q Strona 9 wyświetlacz, EnQL Strona 9 wyświetlacz 3, EnQC Strona wyświetlacz, S Strona wyświetlacz, En S Strona wyświetlacz 3, f Strona wyświetlacz, TH U Strona wyświetlacz, TH U Strona wyświetlacz 3, TH U3 Strona wyświetlacz, TH I Strona wyświetlacz, TH I Strona wyświetlacz 3, TH I

51 Adres rejestru Operacje Zakres Opis Domyślnie..3 Przywróć strony fabryczne - nie - 3Ph/4W - 3Ph/3W 3 - PH/W Tablica Adres rejestru Operacje Zakres Opis Identyfikator Wersja bootloadera Wersja programu Kod wykonania Napięcie nominalne Napięcie nominalne Prąd nominalny Prąd nominalny Siódmy i szósty bajt (B7.B6) numeru seryjnego, format B7B6B5B4B3BBB Piąty i czwarty bajt (B5.B4) numeru seryjnego, format B7B6B5B4B3BBB Trzeci i drugi bajt (B3.B) numeru seryjnego, format B7B6B5B4B3BBB Pierwszy i zerowy bajt (B.B) numeru seryjnego, format B7B6B5B4B3BBB ejestr statusu opis poniżej ejestr statusu opis poniżej ejestr statusu 3 opis poniżej ejestr statusu 4 opis poniżej ejestr statusu 5 opis poniżej ejestr statusu 6 opis poniżej Piąty i czwarty bajt (B5.B4) adresu MAC miernika, format B5B4B3BBB Trzeci i drugi bajt (B3.B) adresu MAC miernika, format B5B4B3BBB Pierwszy i zerowy bajt (B.B) adresu MAC miernika, format B5B4B3BBB ejestr statusu 7 opis poniżej Energia czynna pobierana, dwa starsze bajty Energia czynna pobierana, dwa młodsze bajty Energia czynna oddawana, dwa starsze bajty Energia czynna oddawana, dwa młodsze bajty Energia bierna indukcyjna, dwa starsze bajty Energia bierna indukcyjna, dwa młodsze bajty Energia bierna pojemnościowa, dwa starsze bajty Energia bierna pojemnościowa, dwa młodsze bajty Domyślnie E6 577/3 /4 /63 5/63

52 Energia pozorna, dwa starsze bajty Energia pozorna, dwa młodsze bajty Zapełnienie archiwum plików w o/oo Zapełnienie pamięci wewnętrznej archiwum grupy w o/oo Zapełnienie pamięci wewnętrznej archiwum grupy w o/oo Łączne zapełnienie pamięci wewnętrznej archiwum dla grupy i w o/oo Procentowy postęp przy kopiowaniu wewnętrznego archiwum do archiwum plików dla grupy w o/oo Procentowy postęp przy kopiowaniu wewnętrznego archiwum do archiwum plików dla grupy w o/oo Łączny procentowy postęp przy kopiowaniu wewnętrznego archiwum do archiwum plików dla grupy i w o/oo Energie są udostępniane w setkach watogodzin (Varogodzin) w podwójnych rejestrach 6-bitowych, dlatego przy przeliczaniu wartości poszczególnych energii z rejestrów należy podzielić je przez tj. Energia czynna pobierana = (wartość rej wartość rej. 447) / [kwh] Energia czynna oddawana = (wartość rej wartość rej. 449) / [kwh] Energia bierna indukcyjna = (wartość rej wartość rej. 443) / [kvarh] Energia bierna pojemnościowa = (wartość rej wartość rej. 4433) / [kvarh] Energia pozorna = (wartość rej wartość rej. 4435) / [kvah] ejestr Statusu urządzenia (adres 445, ) Bit 5 uszkodzenie pamięci FAM Bit 4 brak kalibracji wejścia Bit 3 Bit Bit błąd w rejestrach konfiguracyjnych Bit błąd w rejestrach wyświetlanych stron Bit 9 błąd w rejestrach konfiguracji programowalnej grupy rejestrów do odczytu Bit 8 błąd wartości energii Bit 7 błąd kolejności faz Bit 6 Bit 5 Bit 4 Bit 3 Bit obecność Ethernetu i pamięci wewnętrznej Bit zużyta bateria czasu TC Bit ejestr Statusu (adres 446, ) Bit 5 - sygnalizacja wystąpienia warunku 3 dla alarmu Bit 4 - sygnalizacja wystąpienia warunku dla alarmu Bit 3 - sygnalizacja wystąpienia warunku dla alarmu Bit - sygnalizacja wystąpienia alarmu Bit - alarm warunek 3 aktywny Bit alarm warunek aktywny Bit 9 alarm warunek aktywny Bit 8 alarm aktywny Bit 7 - sygnalizacja wystąpienia warunku 3 dla alarmu Bit 6 - sygnalizacja wystąpienia warunku dla alarmu Bit 5 - sygnalizacja wystąpienia warunku dla alarmu Bit 4 - sygnalizacja wystąpienia alarmu Bit 3 - alarm warunek 3 aktywny Bit alarm warunek aktywny Bit alarm warunek aktywny Bit alarm aktywny

53 53 ejestr Statusu 3 (adres 447, ) Status archiwum plików Bit 5 podłączony Ethernet Bit 4 Bit 3 Bit Bit - oczekiwanie na spełnienie warunków archiwizacji, - archiwizacja w -ej grupie archiwizacji, Bit - oczekiwanie na spełnienie warunków archiwizacji, - archiwizacja w -ej grupie archiwizacji, Bit 9 Bit 8 Grupa archiwizacji załączona Bit 7 Grupa archiwizacji załączona Bit 6 Bit 5 kopiowanie pamięci wewnętrznej do archiwum plików z -ej grupy archiwizacji, Bit 4 kopiowanie pamięci wewnętrznej do archiwum plików z -ej grupy archiwizacji, Bit 3 Archiwum plików zapełnione, ( poniżej 4 dni do zapełnienia archiwum plików przy sek. interwale ) Bit Archiwum plików zapełnione w 7 Bit Archiwum plików zainicjowane poprawnie Bit Błąd systemu archiwum plików ejestr Statusu 4 (adres 448, ) charakter mocy biernej Bit 5 synchronizacja pomiaru z fazą L3 Bit 4 synchronizacja pomiaru z fazą L Bit 3 synchronizacja pomiaru z fazą L Bit - synchronizacja pomiaru od prądu Bit pojemnościowy 3L maksimum Bit pojemnościowy 3L minimum Bit 9 pojemnościowy 3L Bit 8 pojemnościowy L3 maksimum ejestr Statusu 5 (adres 449, ) Bit 8 alarm, warunek 3 dla fazy L3 aktywny Bit 7 alarm, warunek 3 dla fazy L aktywny Bit 6 alarm, warunek 3 dla fazy L aktywny Bit 5 alarm, warunek dla fazy L3 aktywny Bit 4 alarm, warunek dla fazy L aktywny Bit 3 alarm, warunek dla fazy L aktywny Bit alarm, warunek dla fazy L3 aktywny Bit alarm, warunek dla fazy L aktywny Bit alarm, warunek dla fazy L aktywny ejestr Statusu 6 (adres 44, ) Bit 8 alarm, warunek 3 dla fazy L3 aktywny Bit 7 alarm, warunek 3 dla fazy L aktywny Bit 6 alarm, warunek 3 dla fazy L aktywny Bit 5 alarm, warunek dla fazy L3 aktywny Bit 4 alarm, warunek dla fazy L aktywny Bit 3 alarm, warunek dla fazy L aktywny Bit alarm, warunek dla fazy L3 aktywny Bit alarm, warunek dla fazy L aktywny Bit alarm, warunek dla fazy L aktywny ejestr Statusu 7 (adres 444, ) Bit 8 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit Bit funkcje protokołu MQTT włączone Bit funkcje przekaźnika nadzorczego włączone Bit 7 pojemnościowy L3 minimum Bit 6 pojemnościowy L3 Bit 5 pojemnościowy L maksimum Bit 4 pojemnościowy L minimum Bit 3 pojemnościowy L Bit pojemnościowy L maksimum Bit pojemnościowy L minimum Bit pojemnościowy L

54 54 Tablica Adres rejestrów 6 bit 6 3/ 6 3 6/8 6/8 64/84 66/86 68/88 6/8 6/8 64/84 66/86 68/88 6/8 6/8 64/84 66/86 68/88 63/83 63/83 634/ / /838 64/84 64/84 644/ / /848 65/85 65/85 654/ / /858 66/86 66/86 664/ / /868 67/87 67/87 674/ / /878 68/88 68/88 684/ /886 Adres rejestru 3 bit Operacje / / / Opis Jednost -ka Napięcie fazy L V Prąd fazy L A Moc czynna fazy L W Moc bierna fazy L VAr Moc pozorna fazy L VA Współczynnik mocy czynnej fazy L (PF=P/S)) współczynnik tg fazy L (tg =Q/P) THD U* THD I Napięcie fazy L V Prąd fazy L A Moc czynna w fazie L W Moc bierna fazy L VAr Moc pozorna fazy L VA Współczynnik mocy czynnej fazy L (PF=P/S)) współczynnik tg fazy L (tg =Q/P) THD U* THD I Napięcie fazy L3 V Prąd fazy L3 A Moc czynna fazy L3 W Moc bierna fazy L3 VAr Moc pozorna fazy L3 VA Współczynnik mocy czynnej fazy L3 (PF3=P3/S3)) współczynnik tg fazy L3 (tg3 =Q3/P3) THD U3* THD I3 Napięcie 3-fazowe średnie V Prąd 3-fazowy średni A Moc 3-fazowa czynna (P+P+P3) W Moc 3-fazowa bierna (Q+Q+Q3) VAr Moc 3-fazowa pozorna (S+S+S3) VA współczynnik mocy czynnej 3-fazowej (PF=P/S) współczynnik tg 3-fazowy średni (tg=q/p) THD U* 3-fazowe średnie THD I 3-fazowe średnie Częstotliwość f Napięcie międzyfazowe L- V Napięcie międzyfazowe L-3 V Napięcie międzyfazowe L3- V Napięcie międzyfazowe średnie V moc czynna uśredniona ( P Demand ) W moc pozorna uśredniona (S Demand ) VA prąd uśredniony (I Demand) A Prąd w przewodzie neutralnym(wyliczany z A wektorów) Energia czynna pobierana 3-fazowa (ilość przepełnień rejestru 7546, zerowana po MWh przekroczeniu 9999,9 MWh) Energia czynna pobierana 3 fazowa (licznik kwh zliczający do 99999,99 kwh) 3Ph 3Ph Ph / / / 4W 3W W

55 694/ / / / / / / / /8 6/8 64/84 66/86 68/88 6/8 6/8 64/84 66/86 68/88 63/73 63/83 634/ / /838 64/84 64/84 644/ / /848 65/85 65/85 654/ / /858 66/86 66/86 664/ / /868 67/87 67/87 674/ / /878 68/88 68/88 684/ Energia czynna oddawana 3-fazowa (ilość przepełnień rejestru 7548, zerowana po przekroczeniu 9999,9 MWh) Energia czynna oddawana 3 fazowa (licznik zliczający do 99999,99 kwh) Energia bierna indukcyjna 3-fazowa (ilość przepełnień rejestru 755, zerowana po przekroczeniu 9999,9 MVArh) Energia bierna indukcyjna 3 fazowa (licznik zliczający do 99999,99 kvarh) Energia bierna pojemnościowa 3-fazowa (ilość przepełnień rejestru 755, zerowana po przekroczeniu 9999,9 MVArh) Energia bierna pojemnościowa 3 fazowa (licznik zliczający do 99999,99 kvarh) Energia pozorna (ilość przepełnień rejestru 7554, zerowana po przekroczeniu 9999,9 MVAh) Energia pozorna (licznik zliczający do 99999,99 kvah) Czas sekundy Czas godziny, minuty Data miesiąc, dzień ok 4 - ejestr statutu ejestr statutu ejestr statutu 3 ejestr statutu 4 ejestr statutu 5 ejestr statutu 6 Napięcie L min Napięcie L ma Napięcie L min Napięcie L ma Napięcie L3 min Napięcie L3 ma Prąd L min Prąd L ma Prąd L min Prąd L ma Prąd L3 min Prąd L3 ma Moc czynna L min Moc czynna L ma Moc czynna L min Moc czynna L ma Moc czynna L3 min Moc czynna L3 ma Moc bierna L min Moc bierna L ma Moc bierna L min Moc bierna L ma Moc bierna L3 min Moc bierna L3 ma Moc pozorna L min MWh kwh MVArh kvarh MVArh kvarh MVAh kvah sek V V V V V V A A A A A A W W W W W W Var Var Var Var Var Var VA

56 686/ /888 69/89 69/89 694/ / /898 6/8 6/8 64/84 66/86 68/88 6/8 6/8 64/84 66/86 68/88 6/8 6/8 64/84 66/86 68/88 63/83 63/83 634/ / /838 64/84 64/84 644/ / /848 65/85 65/85 654/ / / /86 66/86 664/ / /868 67/87 67/87 674/ / /878 68/88 68/88 684/ / Moc pozorna L ma Moc pozorna L min Moc pozorna L ma Moc pozorna L3 min Moc pozorna L3 ma Współczynnik mocy (PF) L min Współczynnik mocy (PF) L ma Współczynnik mocy (PF) L min Współczynnik mocy (PF) L ma Współczynnik mocy (PF) L3 min Współczynnik mocy (PF) L3 ma Stosunek mocy biernej do czynnej L min Stosunek mocy biernej do czynnej L ma Stosunek mocy biernej do czynnej L min Stosunek mocy biernej do czynnej L ma Stosunek mocy biernej do czynnej L3 min Stosunek mocy biernej do czynnej L3 ma Napięcie międzyfazowe L- min Napięcie międzyfazowe L- ma Napięcie międzyfazowe L-3 min Napięcie międzyfazowe L-3 ma Napięcie międzyfazowe L3- min Napięcie międzyfazowe L3- ma Napięcie 3-fazowe średnie min Napięcie 3-fazowe średnie ma Prąd 3-fazowy średni min Prąd 3-fazowy średni ma Moc czynna 3-fazowa min Moc czynna 3-fazowa ma Moc bierna 3-fazowa min Moc bierna 3-fazowa ma Moc pozorna 3-fazowa min Moc pozorna 3-fazowa ma Współczynnik mocy (PF) min Współczynnik mocy (PF) ma Stosunek mocy biernej do czynnej 3-fazowy średni min Stosunek mocy biernej do czynnej 3-fazowy średni ma Częstotliwość min Częstotliwość ma Napięcie międzyfazowe średnie min Napięcie międzyfazowe średnie ma Moc czynna uśredniona (P Demand) min Moc czynna uśredniona (P Demand) ma Moc pozorna uśredniona (S Demand) min Moc pozorna uśredniona (S Demand) ma Prąd uśredniony (I Demand) min Prąd uśredniony (I Demand) ma Prąd w przewodzie neutralnym min Prąd w przewodzie neutralnym ma VA VA VA VA VA V V V V V V V V A A W W var var VA VA Hz Hz V V W W VA VA A A A A

57 688/888 69/89 69/89 694/ / /898 63/83 63/83 634/ / /838 63/83 63/83 634/ / /838 63/83 63/83 634/ /836 64/84 64/84 644/ /846 65/85 65/85 654/ /856 66/86 66/86 664/ /866 67/87 67/87 674/ /876 68/88 68/88 684/ /886 69/89 69/ THD U min THD U ma THD U min THD U ma THD U3 min THD U3 ma THD U min THD U ma THD I min THD I ma THD I min THD I ma THD I3 min THD I3 ma THD I min THD I ma HarU[] -ga harmoniczna napięcia fazy L HarU[3] 3-cia harmoniczna napięcia fazy L HarU[5] 5-ta harmoniczna napięcia fazy L HarU[5] 5-sza harmoniczna napięcia fazy L HarU[] -ga harmoniczna napięcia fazy L HarU[3] 3-cia harmoniczna napięcia fazy L HarU[5] 5-ta harmoniczna napięcia fazy L HarU[5] 5-sza harmoniczna napięcia fazy L HarU3[] -ga harmoniczna napięcia fazy L3 HarU3[3] 3-cia harmoniczna napięcia fazy L3 HarU3[5] 5-ta harmoniczna napięcia fazy L3 HarU3[5] 5-sza harmoniczna napięcia fazy L3 HarI[] -ga harmoniczna prądu fazy L HarI[3] 3-cia harmoniczna prądu fazy L HarI[5] 5-ta harmoniczna prądu fazy L HarI[5] 5-sza harmoniczna prądu fazy L HarI[] -ga harmoniczna prądu fazy L HarI[3] 3-cia harmoniczna prądu fazy L HarI[5] 5-ta harmoniczna prądu fazy L HarI[5] 5-ta harmoniczna prądu fazy L HarI3[] -sza harmoniczna prądu fazy L3 HarI3[3] 3-cia harmoniczna prądu fazy L3 HarI3[5] 5-ta harmoniczna prądu fazy L3 HarI3[5] 5-sza harmoniczna prądu fazy L3 - - * W układzie trójfazowym 3-przewodowym (3Ph/3W) odpowiednio THD U, THD U3, THD U3, THD U3

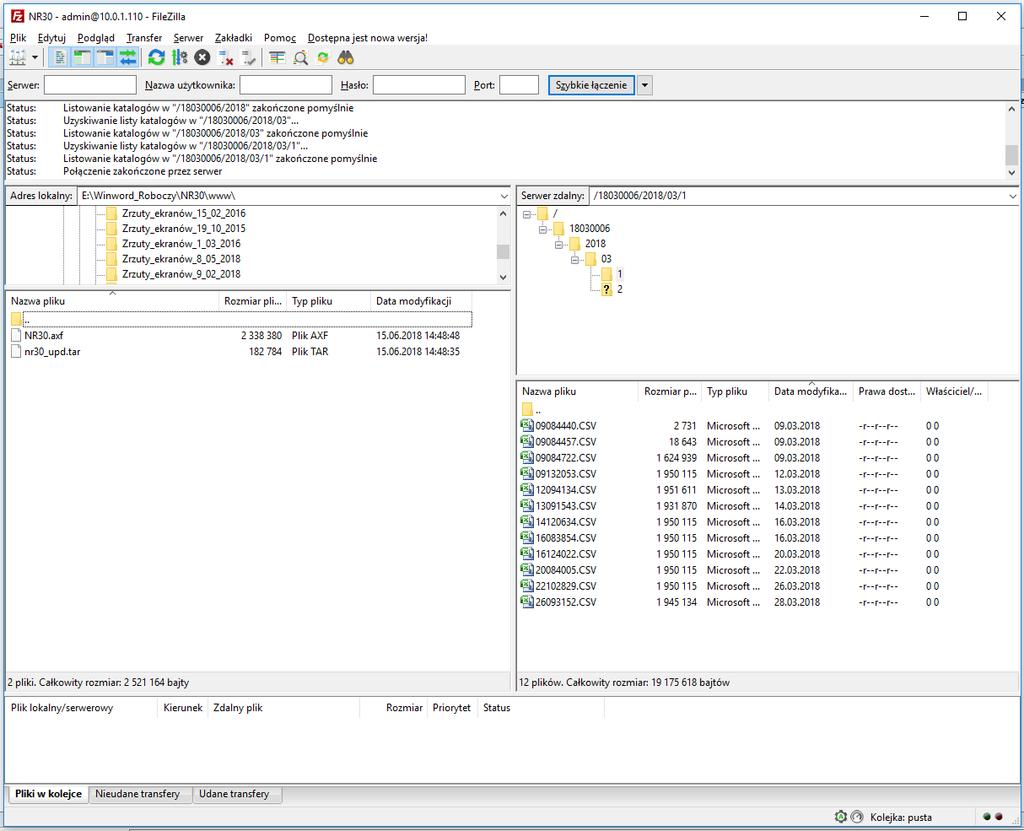

58 3 58 UAKTUALNIENIE OPOGAMOWANIA 3. Aktualizacja strony www miernika Uaktualnienie strony www można wykonać poprzez serwer FTP. Aktualizacji strony www miernika dokonujemy w zakładce Aktualizacja strony www. Należy skopiować plik N3_upd.tar do folderu głównego miernika. Następnie wyłączyć i włączyć miernik tj. wykonać eset miernika. Nastąpi rozpakowanie pliku N3_upd.tar do właściwych folderów. Może to trwać około minuty. Na ekranie miernika pojawią się komunikaty informujące o postępie procesu rozpakowania. ys.3. Widok okna - plik aktualizacyjny strony www

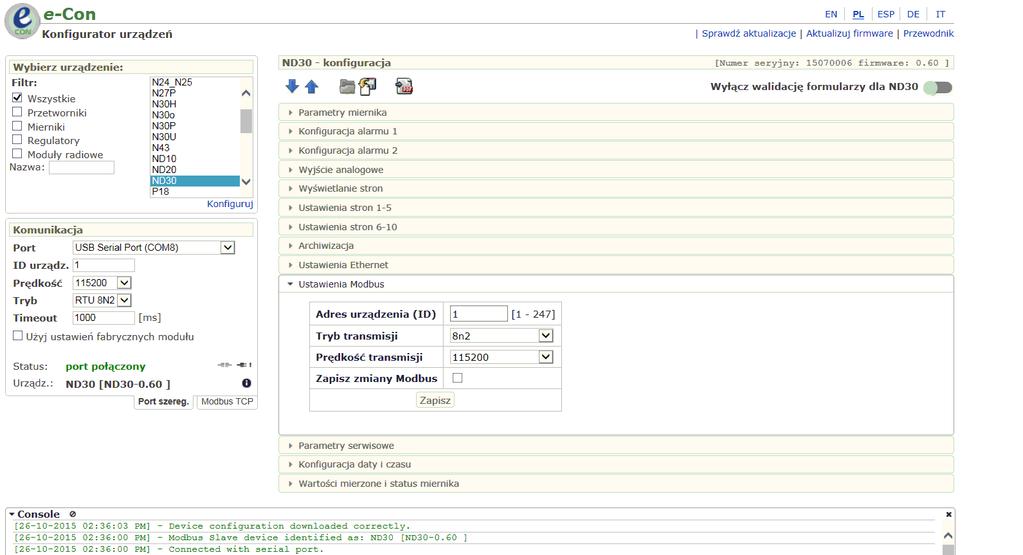

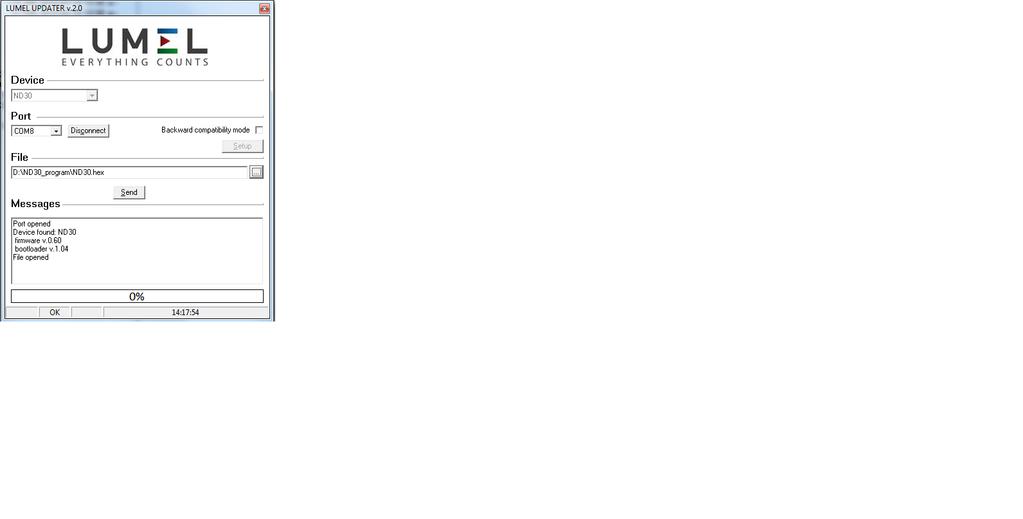

59 59 3. Aktualizacja firmware - programu głównego miernika W miernikach N3 zaimplementowano funkcję umożliwiającą uaktualnienie oprogramowania z komputera PC z oprogramowaniem econ. Bezpłatne oprogramowanie econ oraz pliki aktualizacyjne są dostępne na stronie Uaktualnienie oprogramowania miernika (firmware) można wykonać poprzez interfejs S485. Aktualizacji dokonujemy w zakładce LUMEL UPDATE. a) b) ys.3. Widok okna programu a) econ, b) uaktualniania oprogramowania Uwaga! Po uaktualnieniu oprogramowania należy ustawić nastawy fabryczne miernika, dlatego zalecane jest wstępne zachowanie parametrów miernika przed uaktualnieniem przy użyciu oprogramowania econ. Po uruchomieniu programu econ należy ustawić w ustawieniach port szeregowy, prędkość, tryb i adres miernika. Następnie wybrać miernik N3 i kliknąć Konfiguruj. Aby odczytać wszystkie ustawienia należy kliknąć ikonę strzałki w dół, następnie ikonę dyskietki aby zapisać ustawienia do pliku (potrzebne do późniejszego ich przywrócenia). Po wybraniu opcji Aktualizuj firmware (w prawym górnym rogu ekranu) otworzone zostanie okno Lumel Updater (LU) ys. 3 b. Wcisnąć Connect. W oknie informacyjnym Messages są umieszczane informacje o przebiegu procesu aktualizacji. Przy prawidłowo otwartym porcie wyświetlony jest napis Port opened. W mierniku wejście w tryb uaktualniania wykonywane jest na dwa sposoby zdalnie przez LU (na podstawie ustawień w econ adres, tryb, prędkość, port COM) oraz poprzez załączenie zasilania miernika przy wciśniętym przycisku (przy wejściu w tryb bootloadera przyciskiem, parametry komunikacji prędkość 96, TU8N, adres ). Na wyświetlaczu pojawi się napis boot z wersją bootloadera, natomiast w programie LU wyświetlony zostaje komunikat Device found oraz nazwa i wersja programu podłączonego urządzenia. Należy wcisnąć przycisk... i wskazać plik aktualizacyjny miernika. Przy prawidłowo otwartym pliku pojawia się informacja File opened. Należy wcisnąć przycisk Send. Po zakończonym pozytywnie uaktualnieniu miernik przechodzi do normalnej pracy, natomiast w oknie informacyjnym pojawia się napis Done oraz czas trwania aktualizacji. Po zamknięciu okna LU, należy przejść do grupy parametrów Parametry serwisowe, zaznaczyć opcję Ustaw parametry domyślne miernika i wcisnąć przycisk Przywróć. Następnie należy wcisnąć ikonę folderu aby otworzyć wcześniej zapisany plik z ustawieniami i nacisnąć ikonę strzałki w górę aby zapisać ustawienia w mierniku. Aktualną wersję oprogramowania można również sprawdzić poprzez odczytanie komunikatów powitalnych miernika po włączeniu zasilania. Uwaga! Wyłączenie zasilania w trakcie uaktualniania oprogramowania może skutkować trwałym uszkodzeniem miernika!
