1 MIERNIK PARAMETRÓW SIECI N1 INSTRUKCJA OBSŁUGI 1

2 2

3 Spis treści 1 PRZEZNACZENIE ZESTAW MIERNIKA WYMAGANIA PODSTAWOWE, BEZPIECZEŃSTWO UŻYTKOWANIA MONTAŻ OPIS PRZYRZĄDU Wejścia prądowe Wejścia napięciowe Schematy podłączeń zewnętrznych PROGRAMOWANIE N Panel przedni Komunikat po włączeniu zasilania Tryby pracy Tryb POMIAR Pomiar harmonicznych napięć i prądów Ustawienia parametrów Ustawianie parametrów miernika PAr Ustawianie parametrów wejść i wyjść InoUt Konfiguracja alarmów ALn Konfiguracja wyjść analogowych Ao_n Konfiguracja stron PAG Konfiguracja archiwizacji Arch Konfiguracja ustawień Ethernetu Ethr

4 7 ARCHIWIZACJA WARTOŚCI MIERZONYCH PAMIĘĆ WEWNĘTRZNA KOPIOWANIE ARCHIWUM NA KARTĘ SD BUDOWA PLIKÓW ARCHIWUM POBIERANIE ARCHIWUM Z KARTY SD INTERFEJSY SZEREGOWE INTERFEJS RS485 zestawienie parametrów Przykłady odczytu i zapisu rejestrów Interfejs Ethernet 1/1-BASE-T Podłączenie interfejsu 1/1-Base-T Serwer Serwer FTP Modbus TCP/IP Mapa rejestrów miernika N UAKTUALNIENIE OPROGRAMOWANIA KODY BŁĘDÓW DANE TECHNICZNE KOD WYKONAŃ

5 1. PRZEZNACZENIE Miernik N1 jest cyfrowym przyrządem programowalnym przeznaczonym do pomiaru parametrów sieci energetycznych trójfazowych 3 i 4- przewodowych w układach symetrycznych i niesymetrycznych. Wartości zmierzone pokazywane są na dwukolorowym wyświetlaczu LED. Miernik umożliwia sterowanie i optymalizację działania urządzeń energoelektronicznych, systemów i instalacji przemysłowych. Zapewnia pomiar: wartości skutecznej napięcia i prądu, mocy czynnej, biernej i pozornej, energii czynnej, biernej i pozornej, współczynników mocy, częstotliwości, harmonicznych prądów i napięć /do 51 tej/, THD prądów i napięć, mocy czynnej i pozornej uśrednionej P Demand, S Demand, prądu uśrednionego I Demand /15, 3 lub 6 minutowej/. Napięcia i prądy mnożone są przez zadawane przekładnie napięciowe i prądowe przekładników pomiarowych. Wskazania mocy i energii uwzględniają wartości zaprogramowanych przekładni. Wartość każdej z mierzonych wielkości może być przesłana do systemu nadrzędnego interfejsem RS485 lub Ethernetem, wyjścia przekaźnikowe sygnalizują przekroczenia wybranych wielkości, wyjście impulsowe może być wykorzystane do kontroli zużycia 3 fazowej energii czynnej, programowalne wyjścia analogowe odwzorowują przyporządkowany parametr. Wejście impulsowe może być wykorzystane do sprawdzania liczników mających wyjścia impulsowe. Miernik ma separację galwaniczną pomiędzy poszczególnymi blokami: zasilania, wejściami napięciowymi, wejściami prądowymi, interfejsu RS485, interfejsu Ethernet, wejścia impulsowego, wyjścia impulsowego OC, wyjść alarmowych wyjść analogowych. 5

6 2. ZESTAW MIERNIKA W skład zestawu wchodzą: miernik N1...1 szt. instrukcja obsługi...1 szt. karta gwarancyjna...1 szt. uchwyt do mocowania w tablicy...4 szt. wtyk do interfejsu RS szt. 3. WYMAGANIA PODSTAWOWE, BEZPIECZEŃSTWO UŻYTKOWANIA W zakresie bezpieczeństwa użytkowania miernik odpowiada wymaganiom normy PN-EN Uwagi dotyczące bezpieczeństwa: Instalacji i podłączeń miernika powinien dokonywać wykwalifikowany personel. Należy wziąć pod uwagę wszystkie dostępne wymogi ochrony. Przed włączeniem miernika należy sprawdzić poprawność połączeń. Przed zdjęciem obudowy miernika należy wyłączyć jego zasilanie i odłączyć obwody pomiarowe. Zdjęcie obudowy miernika w trakcie trwania umowy gwarancyjnej powoduje jej unieważnienie. Miernik spełnia wymagania dotyczące kompatybilności elektromagnetycznej w środowisku przemysłowym. W instalacji budynku powinien być wyłącznik lub wyłącznik automatyczny, umieszczony w pobliżu urządzenia, łatwo dostępny dla operatora i odpowiednio oznakowany. 6

7 4. MONTAŻ Miernik jest przystosowany do zamocowania w tablicy za pomocą uchwytów wg rys.1. Obudowa miernika jest wykonana z samogasnącego tworzywa sztucznego. Wymiary obudowy 144 x 144 x 77 mm, wymiary otworu montażowego 138 x 138 mm. Na zewnątrz miernika znajdują się listwy zaciskowe, śrubowe które umożliwiają przyłączenie przewodów zewnętrznych o przekroju do 2,5 mm 2. max 1 137, ,3 144 otwór w płycie montażowej Rys.1. Rysunek gabarytowy i sposób zamocowania miernika N ,5 7

8 5. OPIS PRZYRZĄDU 5.1 Wejścia prądowe Wszystkie wejścia prądowe są izolowane galwanicznie (wewnętrzne przekładniki prądowe). Miernik przystosowany jest do współpracy z zewnętrznymi przekładnikami prądowymi / 1 A lub 5 A /. Wyświetlane wartości prądów i wielkości pochodnych automatycznie przeliczane są o wielkość wprowadzonej przekładni zewnętrznego przekładnika. 5.2 Wejścia napięciowe Wszystkie wejścia napięciowe są izolowane galwanicznie (wewnętrzne przekładniki). Wielkości na wejściach napięciowych są automatycznie przeliczane o wielkość wprowadzonej przekładni zewnętrznego przekładnika napięciowego. Wejścia napięciowe określane są w zamówieniu jako 3x57.7/1 V, 3x23/4V lub 3x4/69 V. 5.3 Schematy podłączeń zewnętrznych Podłączenia zewnętrzne przedstawiono na rysunkach 2 i 3. 8 Wykonanie: 3 przekaźniki, 1 wyjście analogowe, 1 wejście impulsowe, 1 wyjście impulsowe

9 Wykonanie: 3 wyjścia analogowe, 1 przekaźnik Rys.2. Podłączenia sygnałów wyjściowych Pomiar bezpośredni w sieci 4 - przewodowej 9

10 Pomiar półpośredni w sieci 4 - przewodowej Pomiar pośredni w sieci 4 - przewodowej Rys 3. Podłączenia sygnałów wejściowych w sieci trójfazowej 4 przewodowej 1

11 Pomiar bezpośredni w sieci 3 - przewodowej Pomiar półpośredni z wykorzystaniem 2 przekładników prądowych w sieci 3 - przewodowej 11

12 Pomiar pośredni z wykorzystaniem 2 przekładników prądowych i 2 lub 3 przekładników napięciowych w sieci 3 - przewodowej Rys 4. Podłączenia sygnałów wejściowych w sieci trójfazowej 3 przewodowej 12

13 6. PROGRAMOWANIE N1 6.1.Panel przedni sygnalizacja wyświetlanej fazy f1 pola wyświetlaczy f1, f2, f3, f4 jednostki wielkości wyświetlanych f2 f3 sygnalizacja alarmu f4 przycisk rezygnacji ESC lub powrotu przycisk przesunięcia w lewo przycisk zmniejszania wartości przycisk zwiększania wartości przycisk zwiększania wartości przycisk akceptacji ENTER Rys. 5. Panel przedni 13

14 Miernik N1 ma 6 przycisków, 4 pola wyświetlaczy 4½ -cyfry oraz podświetlane symbole i jednostki parametrów. Wartości mierzonych parametrów przedstawiane są na aktywnych stronach wybieranych kolejnym naciśnięciem przycisków (strona następna ) lub (strona poprzednia).stronę stanowią 4 dowolne wielkości wybrane z tablicy 1 i wyświetlane jednocześnie na mierniku. Definiowanie stron opisano w trybie konfiguracji stron P. Opis panelu przedniego: przycisk akceptacji ENTER przycisk przesunięcia w prawo przycisk zwiększania wartości przycisk zmniejszania wartości f1,f2,f3,f4 Var Wh PF tg L1 L2 L3 A1A2A3 4 pola wyświetlaczy 4 ½ -cyfry do odczytów i ustawień, jednostki wielkości wyświetlanych sygnalizacja wyświetlanej fazy symbole załączenia alarmów przycisk przesunięcia w lewo przycisk rezygnacji ESC lub powrotu DM wskaźnik wielkości uśrednionej (Demand) k, M kilo = 1 3, Mega = 1 6 RxTx SD Wskaźniki odbioru i nadawania danych na łączu RS485 wskaźnik zapisu na karcie SD/SDHC 14

15 Przeznaczenie przycisków jest następujące: Przycisk umożliwia wejście w procedurę SEt (naciśnięcie na dłużej niż 3 sekundy) podczas programowania służy do akceptacji wprowadzonej wartości. Przyciski podczas programowania służą do zmiany wartości cyfry na pozycji dziesiętnej. W trybie pomiarowym umożliwiają wyświetlenie wartości odpowiednio minimalnych i maksymalnych. Przyciski W trybie pomiarowym umożliwia zmianę stron, podczas programowania pozwalają na przesuwanie kursora na kolejne pozycje dziesiętne, w procedurze SEt umożliwiają zmianę jasności wyświetlaczy. Przycisk umożliwia zrezygnowanie w dowolnej chwili z wykonywanej czynności lub powrót na poziom wyższy w procedurze SEt. W trybie pomiarowym kasuje alarmy. 6.2 Komunikat po włączeniu zasilania Rys. 6. Panel przedni 15

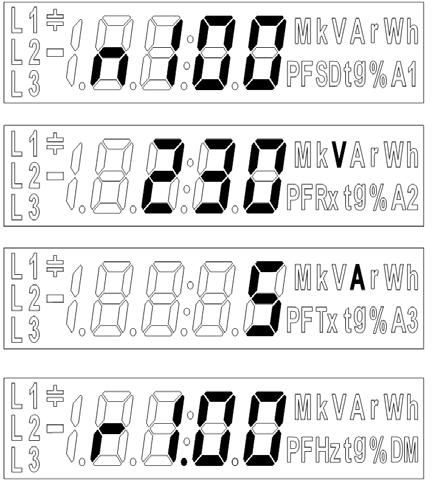

16 Po włączeniu zasilania miernik wykonuje test wyświetlacza i wyświetla nazwę miernika N1, wykonanie oraz aktualną wersję programu gdzie: N1 typ miernika, 23V 5A rodzaj wykonania r1. rewizja, nr wersji programu 6.3 Tryby pracy Miernik N1 ma 8 trybów pracy przedstawionych poniżej: Tryb Nazwa Symbol wywołania Wejście Wywołanie Wyjście pomiarowy domyślnie przez wejście do innego trybu parametry par miernika parametry wejść i wyjść binarnych oraz interfejsu RS485 konfiguracja alarmów 1noUt al1 al2 al3 w procedurze SETUP, lub po ostatnim parametrze konfiguracja wyjść analogowych ao1 ao2 ao3 konfiguracja stron pag 16

17 parametry Archiwum parametry Ethernetu arch ethr w procedurze SETUP, lub po ostatnim parametrze Po włączeniu zasilania i wykonaniu testów miernik wchodzi w tryb pomiarowy i wyświetla stronę ustawioną przed wyłączeniem. Aby wejść w procedurę SETUP należy nacisnąć przycisk przez ok. 3 sekundy. Przyciskami wybrać odpowiedni tryb. Aktywny tryb par, 1noUt, aln, aon, pag, arch lub ethr sygnalizowany jest miganiem odpowiedniego symbolu. Wybrany tryb zaakceptować przyciskiem. gdzie: n nr alarmu lub wyjścia analogowego. Powrót z innych trybów do trybu pomiarowego odbywa się za pomocą przycisku. 17

18 18 Rys 7. Tryby pracy miernika N1

19 6.4 Tryby POMIAR W trybie POMIAR wyświetlane są wartości wielkości wg stron zaprogramowanych fabrycznie lub skonfigurowanych przez użytkownika w trybie Programowanie stron PAG. Zmiana strony dokonuje się przez naciśnięcie przycisków lub. Kolejność wyświetlanych stron wg tablicy utworzonej w trybie PAG. Podgląd wartości maksymalnych albo minimalnych odbywa się, gdy naciśnięty jest przycisk lub odpowiednio. Kasowanie wartości maksymalnych albo minimalnych odbywa się przez naciśnięcie przycisku w czasie podglądu ich wartości, tzn. najpierw musi być wciśnięty lub a następnie. Alarmy są aktywne jeśli zostały przydzielone. Należy zauważyć, że alarmy nie muszą być związane z wielkościami wyświetlanymi na stronie, ponieważ zmiana strony powodowałaby akcję na wyjściach dwustanowych. Załączenie alarmu sygnalizowane jest świeceniem napisu ALn (n= 1..3 ). Zakończenie trwania alarmu przy włączonym podtrzymaniu sygnalizacji alarmu, wskazywane jest przez pulsowanie napisu ALn ( n= 1..3 ). Kasowanie podtrzymania sygnalizacji wystąpienia alarmów / jeżeli było ustawione w trybie Parametry alarmu ALn / dokonuje się poprzez naciśnięcie przycisku. Przy wyświetlaniu mocy lub energii biernej pojemnościowej wyświetlany jest znacznik wskazujący charakter obciążenia, przy obciążeniu indukcyjnym brak znacznika. Przy wyświetlaniu energii czynnej wyświetlany jest znak - eksport energii czynnej lub brak znaku import energii czynnej. Przekroczenie górnego lub dolnego zakresu wskazań sygnalizowane jest na wyświetlaczu górnymi lub dolnymi poziomymi kreskami. W przypadku pomiaru wielkości uśrednionych (P Demand, S Demand, I Demand) pojedyncze pomiary wykonywane są z kwantem 19

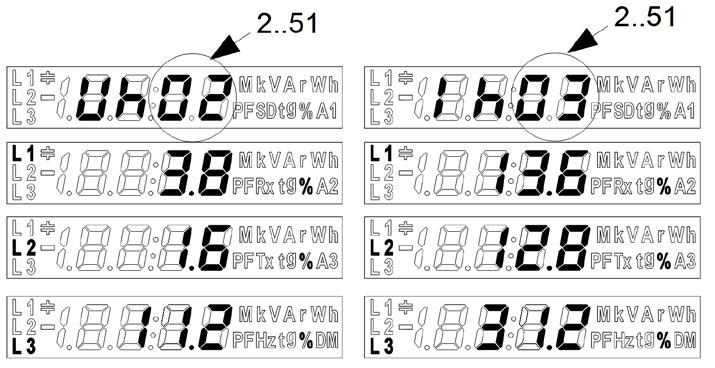

20 ,25 sekundowym. Czas uśredniania do wyboru: 15, 3 lub 6 minut. Do czasu uzyskania wszystkich próbek wielkości uśrednionych, wartości wyliczane są z próbek już zmierzonych. Wartość prądu w przewodzie neutralnym I (N) wyliczana jest z wektorów prądów fazowych Pomiar harmonicznych napięć i prądów Wybór harmonicznych odbywa się przez naciśnięcie przycisków dla przeglądania harmonicznych prądów lub dla harmonicznych napięć. Harmoniczne napięć U1, U2, U3 albo prądów I1, I2, I3 wyświetlane są jednocześnie dla 3-faz. Numer wyświetlanej harmonicznej zaznaczony okręgiem na rysunku, sygnalizowany jest miganiem i można zmieniać w zakresie przyciskami lub. Przez naciśnięcie można powrócić do trybu pomiarowego. 2

21 Wybór wielkości monitorowanej: Tablica 1 Nr par. Nazwa wielkości Oznaczenie Jednostka Sygnalizacja 3Ph /4W 3Ph /3W dostępne pola wyświetlacza/znak (wg rys.11) brak wielkości -wyświetlacz wygaszony off f1,f2, f3,f4 1 napięcie fazy L1 U_1 (M,k)V L1 x f1,f2, f3,f4 2 prąd w przewodzie fazowym L1 I_1 (k)a L1 f1,f2, f3,f4 3 moc czynna fazy L1 p_1 (M,k)W L1 x f1,f2, f3,f4 / - 4 moc bierna fazy L1 q_1 (M,k)VAr L1/ x f1,f2, f3,f4 / - 5 moc pozorna fazy L1 s_1 (M,k)VA L1 x f1,f2, f3,f4 6 współczynnik mocy czynnej fazy L1 (PF1=P1/S1) pf1 PF L1 x f1,f2, f3,f4 / - 7 współczynnik tg fazy L1 (tg1=q1/p1) tg1 tg L1 x f1,f2, f3,f4 / - 8 THD napięcia fazy L1 thu1 V% L1 x f1,f2, f3,f4 9 THD prądu fazy L1 thi1 A% L1 x f1,f2, f3,f4 1 napięcie fazy L2 U_2 (M,k)V L2 x f1,f2, f3,f4 21

22 11 prąd w przewodzie fazowym L2 I_2 (k)a L2 f1,f2, f3,f4 12 moc czynna fazy L2 p_2 (M,k)W L2 x f1,f2, f3,f4 / - 13 moc bierna fazy L2 q_2 (M,k)VAr L2/ x f1,f2, f3,f4 / - 14 moc pozorna fazy L2 s_2 (M,k)VA L2 x f1,f2, f3,f4 15 współczynnik mocy czynnej fazy L2 (PF2=P2/S2) pf2 PF L2 x f1,f2, f3,f4 / - 16 współczynnik tg fazy L2 (tg2=q2/p2) tg2 tg L2 x f1,f2, f3,f4 / - 17 THD napięcia fazy L2 thu2 V% L2 x f1,f2, f3,f4 18 THD prądu fazy L2 thi2 A% L2 x f1,f2, f3,f4 19 napięcie fazy L3 U_3 (M,k)V L3 x f1,f2, f3,f4 2 prąd w przewodzie fazowym L3 I_3 (k)a L3 f1,f2, f3,f4 21 moc czynna fazy L3 p_3 (M,k)W L3 x f1,f2, f3,f4 / - 22 moc bierna fazy L3 Q_3 (M,k)VAr L3/ x f1,f2, f3,f4 / - 23 moc pozorna fazy L3 s_3 (M,k)VA L3 x f1,f2, f3,f4 24 współczynnik mocy czynnej fazy L3 (PF3=P3/S3) pf3 PF L3 x f1,f2, f3,f4 / - 22

23 współczynnik tg fazy L3 (tg3=q3/p3) THD napięcia fazy L3 THD prądu fazy L3 prąd trójfazowy średni moc czynna 3-fazowa moc bierna 3-fazowa moc pozorna 3-fazowa współczynnik mocy czynnej 3-fazowej (PF=P/S) współczynnik tg 3-fazowy średni (tg=q/p) tg3 tg L3 x thu3 V% L3 x thi3 A% L3 x I_a p q s pf tg (k)a (M,k)W (M,k)VAr (M,k)VA PF tg L1 L2 L3 L1 L2 L3 L1 L2 L3/ L1 L2 L3 L1 L2 L3 L1 L2 L3 34 częstotliwość f Hz L1 L2 L3 f4 f1,f2, f3,f4 / - f1,f2, f3,f4 f1,f2, f3,f4 f1,f2, f3,f4 f1,f2, f3,f4 / - f1,f2, f3,f4 / - f1,f2, f3,f4 f1,f2, f3,f4 / - f1,f2, f3,f4 / - 35 napięcie międzyfazowe L1-L2 U12 (M,k)V L1 L2 f1,f2, f3,f4 36 napięcie międzyfazowe L2-L3 U23 (M,k)V L2 L3 f1,f2, f3,f4 37 napięcie międzyfazowe L3-L1 U31 (M,k)V L3 L1 f1,f2, f3,f4 38 napięcie międzyfazowe średnie U123 (M,k)V L1 L2 L3 f1,f2, f3,f4 23

24 39 moc czynna uśredniona (P Demand) pdt (M,k)W L1 L2 L3 DM f4 4 moc pozorna uśredniona (S Demand) sdt (M,k)VA L1 L2 L3 DM f4 41 prąd uśredniony (I Demand) Idt (k)a L1 L2 L3 DM f4 42 Energia czynna 3-fazowa pobierana enp (M,k)Wh L1 L2 L3 f1,f2, f3,f4 43 Energia czynna 3-fazowa oddawana -enp (M,k)Wh L1 L2 L3 f1,f2, f3,f4 / - 44 Energia bierna 3-fazowa indukcyjna enq (M,k) VArh L1 L2 L3 f1,f2, f3,f4 45 Energia bierna 3-fazowa pojemnościowa -enq (M,k) VArh L1 L2 L3/ f1,f2, f3,f4/ 46 Energia pozorna 3-fazowa ens (M,k)VAh L1 L2 L3 f1,f2, f3,f4 47 Energia czynna z licznika zewnętrznego enpe (M,k)Wh f1,f2, f3,f4 48 Data -dzień, miesiąc ddmm f1,f2, f3,f4 49 Data rok yyyy f1,f2, f3,f4 5 Czas godziny, minuty hhmm f1,f2, f3,f4 51 Czas sekundy ss f1,f2, f3,f4 24

25 6.5 Ustawienia parametrów Rys 8. Komunikat po wejściu w procedurę SETUP Aby wejść w procedurę SETUP należy nacisnąć przycisk przez ok. 3 sekundy. Przyciskami wybrać odpowiedni tryb. Aktywny tryb Par, out, Aln, AnOn, PAG, Eth, lub Arch sygnalizowany jest miganiem odpowiedniego symbolu. Wybrany tryb zaakceptować przyciskiem. Powrót z innych trybów do trybu pomiarowego odbywa się za pomocą przycisku. 25

26 26 Rys 9. Matryca programowania cz1.

27 Rys 9. Matryca programowania cz Ustawianie parametrów miernika PAr Tryb ten służy do ustalenia parametrów miernika. Wejście do trybu konfiguracji parametrów jest chronione kodem dostępu, jeśli wprowadzony został kod dostępu różny od zera. W przypadku kodu, pytanie o hasło jest pomijane. Jeśli kod dostępu jest błędny wyświetlany jest komunikat Err, read, only. Wówczas istnieje możliwość przeglądania parametrów, ale zmiany są zablokowane. W tym trybie nastawiane są wartości wg tablicy 2. Po wejściu w procedurę SEt należy wybrać przyciskiem lub tryb Par i nacisnąć. Przyciskami nastawia się żądane wartości tj. pozycję cyfry dziesiętnej można wybrać przyciskiem lub, wartość cyfry przyciskiem lub. Aktywna pozycja sygnalizowana jest kursorem. Ustaloną wartość należy zaakceptować przyciskiem lub zrezygnować przez naciśnięcie. Wyjście z procedury SEt nastąpi również po odczekaniu ok. 6 sekund. 27

28 Tablica 2 Lp Nazwa parametru Oznaczenie Zakres Uwagi / opis Wartość fabryczna 1 Wprowadzanie kodu dostępu 2 Układ połączeń con 3PH.4 3PH.3 3 Odwrócony kierunek prądu w fazie L1 4 Odwrócony kierunek prądu w fazie L2 5 Odwrócony kierunek prądu w fazie L3 6 Zakres wejściowy prądowy 7 Przekładnia przekładnika prądowego* 8 Przekładnia przekładnika napięciowego* 9 Czas uśredniania /Demand integration time/ sec bez kodu 3PH-4 3faz.,4- przew. 3PH-3 3faz.,3- przew. 3PH.4 rev1 no/yes no rev2 no/yes no rev3 no/yes no rn1 1A, 5A Zakres wejściowy:1a lub 5A tri tru dit t_15, t_3, t_6 Czas uśredniania mocy czynnej P Demand, mocy pozornej S Demand, prądu I Demand t_15, t_3, t_6 5A t_15 28

29 1 Uśrednianianie zsynchronizowane z zegarem rzeczywistym 11 Kasowanie liczników energii 12 Kasowanie parametrów uśrednionych 13 Parametry fabryczne syn on/off off en no,en P, En q, En S, En AL no brak czynności, En P kasowanie energii czynnej, En q kasowanie energii biernej, En S kasowanie energii pozornej, En AL kasowanie wszystkich energii au YEs/no no def no, yes przywrócenie parametrów fabrycznych grupy Par no no * - Alternatywnie przekładnię przekładnika prądowego można zdefiniować podając wartość pierwotną i wtórną prądu, a przekładnię przekładnika napięciowego podając wartość pierwotną i wtórną napięcia. Zdefiniowano to w rejestrach Opcje nie są dostępne z menu miernika. Program econ umożliwia definiowanie przekładni w obu wariantach. Bezpłatne oprogramowanie econ przeznaczone do konfiguracji mierników N1 dostępne jest na stronie Podczas zmiany parametrów sprawdzane jest czy wartość mieści się w zakresie. W przypadku ustawienia wartości poza zakresem, wartość zostaje ustawiona na wartość maksymalną (przy zbyt dużej wartości) lub na minimalną (przy zbyt małej wartości). 29

30 6.5.2 Ustawianie parametrów wejść i wyjść InoUt W opcjach wybrać tryb InoUt i wybór zatwierdzić przyciskiem. Tablica 3 Lp Nazwa parametru Oznaczenie Zakres Uwagi / opis Wartość fabryczna 1 Adres w sieci Modbus 2 Tryb transmisji trb r8n2, r8e1, r8o1, r8n1 3 Prędkość transmisji 4 Stała wyjścia impulsowego 5 Stała zewnętrznego licznika energii 6 Godzina, minuta adr bau 4.8 k, 9.6 k, 19.2 k, 38.4 k 57.6 k, k po_c Liczba impulsów/1kwh -wyłączone pi_c Liczba impulsów /1kWh -wyłączone t_h Dzień, miesiąc d_m r8n2 9.6 k Rok yyyy Parametry fabryczne def no, yes przywrócenie parametrów fabrycznych grupy InoUt n 3

31 6.5.3 Konfiguracja alarmów ALn W opcjach wybrać tryb ALn i wybór zatwierdzić przyciskiem. Lp. Nazwa parametru Oznaczenie Zakres Uwagi / opis Wartość fabryczna 1 Wielkość na wyjściu alarmowym 2 Typ alarmu 3 Dolny próg alarmu 4 Górny próg alarmu 5 Opóźnienie czasowe reakcji załączenia 6 Opóźnienie czasowe reakcji wyłączenia 7 Blokada ponownego załączenia alarmu al_n..43 a_t aof aon n_on, noff, on,off, H_on, HoFF, 3non, 3noF, 3_on, 3_oF kod wg tab.6 n=1..3 Rys.1 w % wartości znamionowej wielkości wejściowej w % wartości znamionowej wielkości wejściowej AL1=U123 AL2=I_a AL3=p n-on atn 36 w sekundach atf 36 w sekundach a_b 36 w sekundach 31

32 8 Podtrzymanie sygnalizacji wystąpienia alarmu a_s on, off Gdy funkcja podtrzymania jest załączona, po ustąpieniu stanu alarmowego symbol alarmu nie jest wygaszany, tylko zaczyna pulsować. Sygnalizacja jest do momentu wygaszenia jej za pomocą przycisku off (> 3 sek). Funkcja dotyczy tylko i wyłącznie sygnalizacji alarmu, a więc styki przekaźnika będą działały bez podtrzymania zgodnie z wybranym typem alarmu 9 Parametry fabryczne def no, yes przywrócenie parametrów fabrycznych grupy ALn no Wpisanie wartości Aon mniejszej lub równej AoF wyłącza alarm. 32

33 Rys 1. Typy alarmów: a) n_on b) noff c) on d) OFF 33

34 Pozostałe typy alarmu: H_on zawsze załączony; HoFF zawsze wyłączony, 3non gdy wystąpi alarm typu n_on na którejkolwiek fazie - przekaźnik zostaje załączony. Wyłączony zostanie dopiero, gdy zanikną wszystkie alarmy. 3noF gdy wystąpi alarm typu noff na którejkolwiek fazie - przekaźnik zostaje załączony. Wyłączony zostanie dopiero, gdy zanikną wszystkie alarmy. 3_on gdy wystąpi alarm typu on na którejkolwiek fazie - przekaźnik zostaje załączony. Wyłączony zostanie dopiero, gdy zanikną wszystkie alarmy. 3_oF gdy wystąpi alarm typu off na którejkolwiek fazie - przekaźnik zostaje załączony. Wyłączony zostanie dopiero, gdy zanikną wszystkie alarmy. W alarmach serii 3 wielkość alarmowa musi być z zakresu: 1-9 (wg tablicy 6). Działają one z jednakowymi progami histerezy Aof i Aon dla każdej fazy. Wygaszenia podtrzymania sygnalizacji alarmów następuje po przyciśnięciu przycisków i (przez ok. 3 sekundy). Przykład nr 1 ustawienia alarmu: Ustawić alarm typu n_on dla wielkości monitorowanej P mocy czynnej 3 fazowej, Wykonanie 5 A; 3 x 23/4 V. Załączenie alarmu po przekroczeniu 38 W, wyłączenie alarmu po obniżeniu 31 W. Obliczamy: moc czynna znamionowa 3 - fazowa: P = 3 x 23 V x 5 A = 345 W 345 W 1 % 345 W 1 % 38 W Aon % 31 W AoF % Stąd: Aon = 11,1 % AoF = 89,9 % Ustawić: Wielkość monitorowana: P. Rodzaj alarmu: n_on, Aon 11,1, AoF 89,9. 34

35 6.5.4 Konfiguracja wyjść analogowych Ao_n W opcjach wybrać tryb Ao_n i wybór zatwierdzić przyciskiem. Tablica 5 Lp. Nazwa parametru Oznaczenie Zakres Uwagi / opis Wartość fabryczna 1 Wielkość na wyjściu ciągłym ao_n..43 kod wg tab.6 n=1..3 dla wykonań 3 wyjścia analogowe,1 przekaźnikowe n=1 dla wykonań 3 wyjścia przekaźnikowe,1 analogowe Ao_1=U123 Ao_2=I_a Ao_3=p 2 Zakres wyjścia ciągłego ao_t -2, 4-2, Dolna wartość zakresu wejściowego w % zakresu znamionowego ainl w %. 4 Górna wartość zakresu wejściowego w % zakresu znamionowego ainh % w % 1. 5 Dolna wartość zakresu wyjściowego wyjścia aolo w ma. 35

36 6 Górna wartość zakresu wyjściowego wyjścia aohi w ma 2. 7 Tryb pracy wyjścia aotr nor, AoLo, AoHi Tryb pracy wyjścia ciągłego: nor praca normalna, AoLo ustawiona wartość AoLo, AoHi - ustawiona wartość AoHi, nor 8 Parametry fabryczne def no, yes przywrócenie parametrów fabrycznych grupy Inout no Wybór wielkości na wyjściach alarmowych, analogowych i archiwizowanych: Tablica 6 Lp / wartość w rejestrze 414, 422, 432, 438, 445, 452 Parametr wyświetlany Rodzaj wielkości Wartość do przeliczeń procentowych wartości alarmów (1 %) off brak wielkości /alarm lub wyjście wyłączone/ brak 1 U_1 napięcie fazy L1 Un [V] * 2 I_1 prąd w przewodzie fazowym L1 In [A] * 3 p_1 moc czynna fazy L1 Un x In x cos( ) [W] * 4 q_1 moc bierna fazy L1 Un x In x sin(9 ) [Var] * 36

37 5 s_1 moc pozorna fazy L1 Un x In [VA] * 6 pf1 współczynnik mocy PF fazy L1 1 7 tg1 współczynnik tg fazy L1 1 8 thu1 THD napięcia fazy L1 1,% 9 thi1 THD prądu fazy L1 1,% 1 U_2 napięcie fazy L2 Un [V] * 11 I_2 prąd w przewodzie fazowym L2 In [A] * 12 p_2 moc czynna fazy L2 Un x In x cos( ) [W] * 13 q_2 moc bierna fazy L2 Un x In x sin(9 ) [Var] * 14 s_2 moc pozorna fazy L2 Un x In [VA] * 15 pf2 współczynnik mocy PF fazy L tg2 współczynnik tg fazy L thu2 THD napięcia fazy L2 1,% 18 thi2 THD prądu fazy L2 1,% 19 U_3 napięcie fazy L3 Un [V] * 2 I_3 prąd w przewodzie fazowym L3 In [A] * 21 p_3 moc czynna fazy L3 Un x In x cos( ) [W] * 22 Q_3 moc bierna fazy L3 Un x In x sin(9 ) [Var] * 23 s_3 moc pozorna fazy L3 Un x In [VA] * 24 pf3 współczynnik mocy PF fazy L tg3 współczynnik tg fazy L thu3 THD napięcia fazy L3 1,% 27 thi3 THD prądu fazy L3 1,% 28 I_a prąd trójfazowy średni In [A] * 29 3 p q moc czynna trójfazowa (P1+P2+P3) moc bierna trójfazowa (Q1+Q2+Q3) 3 x Un x In x cos( ) [W] * 3 x Un x In x sin(9 ) [Var] * 37

38 31 s moc pozorna trójfazowa (S1+S2+S3) 3x Un x In [VA] * 32 pf współczynnik mocy PF 3-fazowej 1 33 tg współczynnik tg 3-fazowy 1 34 thua THD napięcia 3-fazowy 1,% 35 thia THD prądu 3-fazowy 1,% 36 f częstotliwość 1 [Hz] 37 U12 napięcie międzyfazowe L1-L2 3 Un [V] * 38 U23 napięcie międzyfazowe L2-L3 3 Un [V] * 39 U31 napięcie międzyfazowe L3-L1 3 Un [V] * 4 napięcie międzyfazowe U123 średnie 3 Un [V] * pdt sdt moc czynna uśredniona ( P Demand )* moc pozorna uśredniona (S Demand )* 3 x Un x In x cos( ) [W] * 3 x Un x In [VA] * 43 Idt prąd uśredniony (I Demand) * In [A] * *Un,In -wartości znamionowe napięć i prądów 38

39 6.5.5 Konfiguracja stron PAG W mierniku można zaprogramować 1..2 stron wyświetlanych podczas trybu pomiarowego lub wybrać 1 stron zaprogramowanych fabrycznie. Wielkości monitorowane przedstawiono w tablicy 1. Na każdej stronie można wyświetlić 4 wielkości. Strony 2..2 można włączyć (on) lub wyłączyć (off). Nie ma możliwości wyłączenia strony 1. Fabrycznie zdefiniowano i włączono 1 stron (patrz tablica 8). Tablica 7 Lp Nazwa parametru Oznaczenie Zakres Uwagi / opis Wartość fabryczna 1 Kolor wyświetlaczy Colr red, gren red=czerwony, gren=zielony red 3 Definiowana strona 9 Parametry fabryczne p1 : : p on- strona wyświetlana off- strona wyłączona z wyświetlania Wybór wielkości wyświetlanej na poszczególnych polach jest dostępny dla stron włączonych (on) po naciśnięciu def no, yes przywrócenie parametrów fabrycznych grupy PAG Tablica 1 no 39

40 W opcjach wybrać tryb PAG i wybór zatwierdzić przyciskiem. Wybrać stronę do edycji i zaakceptować przyciskiem. Po zaakceptowaniu wartości on,na poszczególnych polach wyświetlane są nazwy wybranych wielkości lub off, gdy na tym polu nie wybrano żadnej wielkości. Rys 11. Przykład definiowania strony Kursor (migająca nazwa wielkości monitorowanej z tablicy 1) ustawi się na pierwszym polu f1. Wybór wielkości na wybranym polu dokonujemy przyciskami i zatwierdzamy przyciskiem. Kursor ustawia się na następnym polu. Po ustawieniu na polach f1-f4 wymaganych wielkości dokonujemy akceptacji i zapamiętanie strony z wybranymi wielkościami naciśnięciem przycisku i przechodzimy do definiowania kolejnej strony. Nastawy fabryczne wyświetlanych stron. Strony są wyłączone. Tablica 8 P1 P2 P3 P4 P5 U1 V U12 V 11 A p1 W pf1 PF U2 V U23 V I2 A p2 W pf2 PF U3 V U31 V I3 A p3 W pf3 PF f Hz U123 V Is A p W pf PF 4

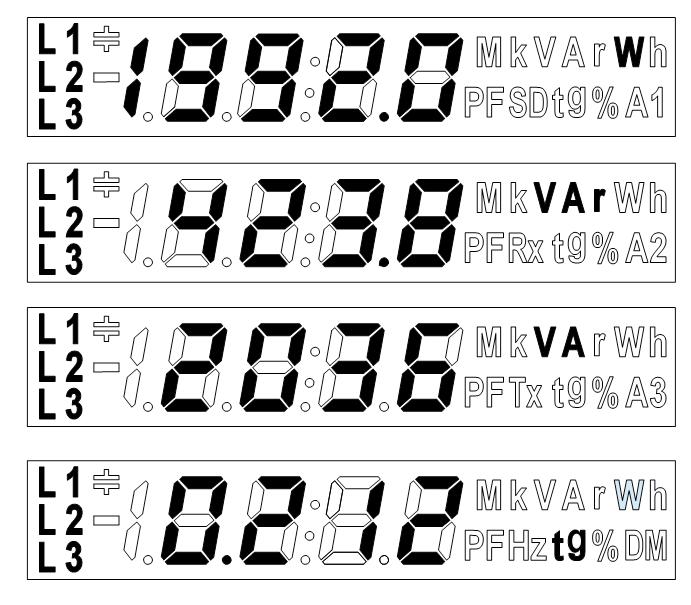

41 c.d. Tablica 8 P6 P7 P8 P9 P1 p W enp Wh thu1 V% thi1 A% ddmm q VAr enq VArh thu2 V% thi2 A% yyyy s VA ens VAh thu3 V% thi3 A% hhmm tg tg pdt W sdt VA Idt A ss Rys.12 Wizualizacja strony fabrycznej P6 41

42 6.5.6 Konfiguracja archiwizacji Arch W opcjach wybrać tryb Arch i wybór zatwierdzić przyciskiem. Tablica 9 Lp. Nazwa parametru Oznaczenie zakres Uwagi / opis Wartość fabryczna 1 2 Wielkości archiwizowane Wielkość wyzwalająca archiwizację arnn wg tablicy 6 arun..43 wg tablicy 6 archiwizacja wyłączona 3 Typ archiwizacji - warunek załączenia archiwizacji arty n_on, noff, on,off, H_on, HoFF, 3non, 3noF, 3_on, 3_oF Rys.13 HoFF Dolny próg archiwizacji Górny próg archiwizacji Okres archiwizacji Kasowanie wewnętrznego archiwum ar_l ar_h -144, 144, -144, 144, w % wartości znamionowej wielkości wyzwalającej w % wartości znamionowej wielkości wyzwalającej ar_t 1 36 w sekundach arde no, yes no Wpisanie wartości Ar_H mniejszej lub równej Ar_L wyłącza rejestrację. Nie dotyczy trybu H_on.

43 Rys 13. Typy archiwizacji: a) n_on b) noff c) on d) off 43

44 Pozostałe typy archiwizacji: H_on zawsze załączona; HoFF zawsze wyłączona, 3non gdy zostanie spełniony warunek typu n_on na którejkolwiek fazie - archiwizacja zostaje załączona. Wyłączona zostanie dopiero, gdy zanikną wszystkie warunki wyzwalające. 3noF gdy zostanie spełniony warunek typu noff na którejkolwiek fazie - archiwizacja zostaje załączona. Wyłączona zostanie dopiero gdy zanikną wszystkie warunki wyzwalające. 3_on gdy zostanie spełniony warunek typu on na którejkolwiek fazie - archiwizacja zostaje załączona. Wyłączona zostanie dopiero, gdy zanikną wszystkie warunki wyzwalające. 3_oF gdy zostanie spełniony warunek typu off na którejkolwiek fazie - archiwizacja zostaje załączona. Wyłączona zostanie dopiero, gdy zanikną wszystkie warunki wyzwalające. W archiwizacji serii 3 wielkość wyzwalająca archiwizację musi być z zakresu: 1-9 (wg tablicy 6). Archiwizacja działa z jednakowymi progami histerezy Ar_L i Ar_H dla każdej fazy. 44

45 6.5.7 Konfiguracja ustawień Ethernetu Ethr W opcjach wybrać tryb Ethr i wybór zatwierdzić przyciskiem. Tablica 1 Lp. Nazwa parametru Oznaczenie Zakres Uwagi / opis Wartość fabryczna 1 Włączenie/ wyłączenie klienta DHCP (obsługa automatycznego pozyskiwania parametrów protokołu IP interfejsu Ethernet miernika od zewnętrznych serwerów DHCP występujących w obrębie tej samej sieci lokalnej LAN) dhcp no, yes no - wyłączona obsługa DHCP należy ręcznie skonfigurować adres IP oraz maskę podsieci miernika; yes - Włączona obsługa DHCP, miernik automatycznie po włączeniu zasilania lub wybraniu z menu opcji APPL otrzyma adres IP, maskę podsieci oraz adres bramy od serwera DHCP, adres bramy będzie adresem serwera który przydzielił parametry miernikowi; yes 45

46 2 Trzeci bajt (B3) adresu IP miernika, wartość wyświetlana w formie dziesiętnej, format adresu IPv4 : B3.B2. B1.B Ip Drugi bajt (B2) adresu IP miernika Ip Pierwszy bajt (B1) adresu IP miernika Ip Zerowy bajt (B) adresu IP miernika Ip Trzeci bajt (B3) maski podsieci miernika, wartość wyświetlana w formie dziesiętnej, format maski: B3.B2. B1.B 7 Drugi bajt (B2) maski podsieci miernika 8 Pierwszy bajt (B1) maski podsieci miernika 9 Zerowy bajt (B) maski podsieci miernika sm sm sm sm- 255 Gdy dhcp=no możliwy jest zapis i podgląd parametrów Gdy dhcp=yes możliwy jest tylko podgląd parametrów Trzeci bajt (B3) bramy domyślnej miernika, wartość wyświetlana w formie dziesiętnej, format adresu bramy: B3.B2.B1.B dg Drugi bajt (B2) bramy domyślnej miernika dg Pierwszy bajt (B1) bramy domyślnej miernika dg Zerowy bajt (B) bramy domyślnej miernika dg

47 14 Piąty bajt (B5) adresu MAC miernika, wartość wyświetlana w formie dziesiętnej; format B5:B4:B3:B2:B1:B 15 Czwarty bajt (B4) adresu MAC miernika 16 Trzeci bajt (B3) adresu MAC miernika 17 Drugi bajt (B2) adresu MAC miernika 18 Pierwszy bajt (B1) adresu MAC miernika 19 Zerowy bajt (B) adresu MAC miernika 2 Zapamiętanie nowych parametrów interfejsu Ethernet mc mc mc mc mc mc- 255 Tylko podgląd parametrów appl no, yes yes - zapamiętanie nowych parametrów i przeinicjowanie interfejsu Ethernet no bez zmian 21 Parametry fabryczne def no, yes przywrócenie parametrów fabrycznych grupy Ethr no 47

48 7. ARCHIWIZACJA WARTOŚCI MIERZONYCH 7.1.Pamięć wewnętrzna Mierniki N1 w wykonaniu z interfejsem Ethernet i wewnętrzną pamięcią systemu plików wyposażone są w pamięć wewnętrzną oraz pamięć SD 8GB przeznaczoną do przechowywania danych zarejestrowanych przez miernik. Pamięć wewnętrzna pozwala na zarejestrowanie 496-ciu rekordów. Pamięć ta ma charakter bufora okrężnego. Pamięć SD 8GB pozwala na zarejestrowanie około 18 mln rekordów. 7.2 KOPIOWANIE ARCHIWUM NA KARTĘ SD Po zapełnieniu pamięci wewnętrznej w 7-ciu procentach (28672 rekordów) lub wymuszeniu w dowolnym momencie (w procedurze Set, w trybie Arch wybrć parametr ArSd i ustawić na YES) zarejestrowane dane są kopiowane do pamięci SD. Uruchomienie procedury zapisu archiwum na kartę SD można dokonać również poprzez interfejs RS485 (rejestr 479). Przykład: karta SD przy okresie archiwizacji 5 sek. pozwala na rejestrację przez 3 lata. Gdy karta SD będzie zapełniona w 7% - dioda SD świeci na czerwono (patrz: Rejestr Statusu 3 adres 4118). Miernik N1 podczas kopiowania archiwum zakłada na karcie pamięci katalogi oraz pliki. Kopiowanie w zależności od liczby zapisanych rekordów trwa do 2 minut. Pobieranie plików archiwalnych z serwera FTP powoduje wydłużenie czasu kopiowania. Przykładową strukturę katalogów przedstawiono na rysunku

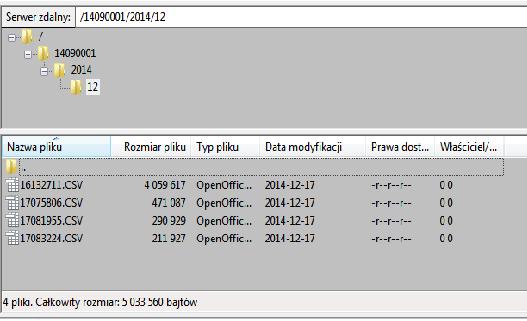

49 Rys 14. Struktura katalogów na karcie pamięci SD Dane na karcie pamięci SD przechowywane są w plikach umieszczonych w katalogach (rok, miesiąc skopiowania archiwum) - patrz rys.14. Nazwy plików oznaczane są jako dzień i czas kopiowania pierwszego rekordu i mają format ddhhmmss.csv, gdzie: dd-dzień, hh -godzina, mm -minuta, ss-sekunda. 7.3 BUDOWA PLIKÓW ARCHIWUM Pliki zawierające dane archiwalne na karcie SD mają budowę kolumn, gdzie kolejne kolumny danych rozdzielone są od siebie przecinkiem. W pierwszym wierszu pliku umieszczony jest opis kolumn. Rekordy danych ułożone sa kolejno w wierszach. Widok przykładowego pliku przedstawiono na rysunku

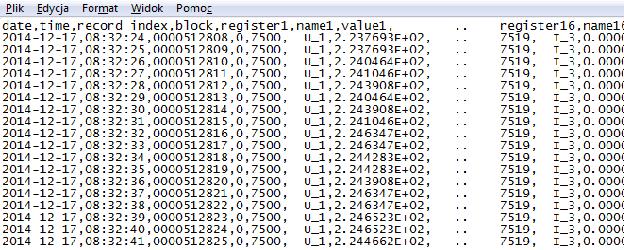

50 5 Rys 15. Przykładowy plik archiwum z danymi Kolejne pola zawarte w wierszu opisujące rekord maja następujące znaczenie: date data zarejestrowania danych, separatorem daty jest znak - time godzina,minuta, sekunda zarejestrowanych danych, separatorem czasu jest znak : record index unikalny index rekordu. Każdy rekord ma swój indywidualny numer. Numer ten zwiększa się przy zapisie kolejnych rekordów. block zarezerwowany, register1 adres rejestru Modbus pierwszej zarchiwizowanej wartości, name1 opis rejestru Modbus pierwszej zarchiwizowanej wartości, value1 pierwsza zarchiwizowana wartość. Separatorem dziesiętnym jest., wartości są zapisane w formacie inżynierskim. : register16 adres rejestru Modbus szesnastej zarchiwizowanej wartości, name16 opis rejestru Modbus szesnastej zarchiwizowanej wartości, value16 szesnasta zarchiwizowana wartość. Separatorem dziesiętnym jest., wartości są zapisane w formacie inżynierskim. name1,...,name16 opis zgodny z tablicą 6 (Parametr wyświetlany). 7.4 POBIERANIE ARCHIWUM Z KARTY SD Dane archiwizowane są zapamiętywane w postaci plików. Pliki mogą być pobierane przez Ethernet z wykorzystaniem protokołu FTP.

51 8. INTERFEJSY SZEREGOWE 8.1 INTERFEJS RS485 zestawienie parametrów Zaimplementowany protokół jest zgodny ze specyfikacją PI-MBUS-3 Rev G firmy Modicon. Zestawienie parametrów łącza szeregowego miernika N1: identyfikator xd6 adres miernika , prędkość transmisji 4.8, 9.6, 19.2, 38.4, 57.6, kbit/s, tryb pracy Modbus RTU, jednostka informacyjna 8N2, 8E1, 8O1, 8N1, maksymalny czas odpowiedzi 6 ms, maksymalna ilość odczytanych rejestrów w jednym zapytaniu - 61 rejestrów 4 bajtowych, rejestrów 2 bajtowych, zaimplementowane funkcje 3, 4, 6, 16, 17, - 3, 4 odczyt rejestrów, - 6 zapis jednego rejestru, - 16 zapis n - rejestrów, - 17 identyfikacja urządzenia, Ustawienia fabryczne: adres 1, prędkość 9.6 kbit/s, tryb RTU 8N2, 8.2 Przykłady odczytu i zapisu rejestrów Odczyt n-rejestrów (kod 3h) Przykład 1. Odczyt 2 rejestrów 16 bitowych typu integer, zaczynając od rejestru o adresie FAh (4) - wartości rejestrów 1, 1. 51

52 Żądanie: Adres urządzenia Funkcja Adres rejestru Liczba rejestrów B1 B B1 B Suma kontrolna CRC 1 3 F A 2 C7 3D Odpowiedź: Adres urządzenia Funkcja Liczba bajtów Adres rejestru Liczba rejestrów B1 B B1 B Suma kontrolna CRC A 64 E4 6F Przykład 2. Odczyt 2 rejestrów 32 bitowych typu float jako złożenie po 2 rejestry 16 bitowe, zaczynając od rejestru o adresie 1B58h (7) - wartości rejestrów 1, 1. Żądanie: Adres urządzenia Funkcja Adres rejestru Liczba rejestrów Suma kontrolna B1 B B1 B CRC 1 3 1B 58 4 C3 3E Odpowiedź: Adres urządzenia Funkcja Liczba bajtów Wartość z rejestru 1B58 (7) Wartość z rejestru 1B59 (71) Wartość z rejestru 1B5A (72) Wartość z rejestru 1B5B (73) B3 B2 B1 B B3 B2 B1 B Suma kontrolna CRC C8 E4 6F 52

53 Przykład 3. Odczyt 2 rejestrów 32 bitowych typu float jako złożenie po 2 rejestry 16 bitowe, zaczynając od rejestru o adresie 177h (6) - wartości rejestrów 1, 1. Żądanie: Adres urządzenia Funkcja Adres rejestru Liczba rejestrów B1 B B1 B Suma kontrolna CRC Odpowiedź: Adres urządzenia Funkcja Liczba bajtów Wartość z rejestru 1B58 (7) Wartość z rejestru 1B59 (71) Wartość z rejestru 1B5A (72) Wartość z rejestru 1B5B (73) B3 B2 B1 B B3 B2 B1 B Suma kontrolna CRC C8 E4 6F Przykład 4. Odczyt 2 rejestrów 32 bitowych typu float, zaczynając od rejestru o adresie 1D4Ch (75) - wartości rejestrów 1, 1. Żądanie: Adres urządzenia Funkcja Adres rejestru Liczba rejestrów B1 B B1 B Suma kontrolna CRC 1 3 1D 4C 2 3 B 53

54 Odpowiedź: Adres urządzenia Funkcja Liczba bajtów Wartość z rejestru 1D4C (75) Wartość z rejestru 1D4D (751) B3 B2 B1 B B3 B2 B1 B Suma kontrolna CRC C8 E4 6F Zapis pojedynczego rejestru (kod 6h) Przykład 5. Zapis wartości 543 (x21f) do rejestru 4 (xfa) Żądanie: Adres urządzenia Funkcja Adres rejestru Liczba rejestrów Suma kontrolna B1 B B1 B CRC 1 6 F A 2 1F CA 54 Odpowiedź: Adres urządzenia Funkcja Adres rejestru Liczba rejestrów Suma kontrolna B1 B B1 B CRC 1 6 F A 2 1F CA 54 Zapis do n-rejestrów (kod 1h) Przykład 6. Zapis 2 rejestrów zaczynając od rejestru o adresie FA3h (43) Zapisywane wartości 2, 2. 54

55 Żądanie: Adres urządzenia Funkcja Adres rej.hi Adres rej.lo Liczba rej. Hi Liczba rej. Lo Liczba bajtów Wartość dla rej. FA3 (43) Wartość dla rej. FA4 (44) B1 B B1 B Suma kontrolna CRC 1 1 F A D BB 9A Odpowiedź: Adres urządzenia Funkcja Adres rejestru Liczba rejestrów Suma kontrolna B1 B B1 B CRC 1 1 F A3 2 B2 FE Zapis do n-rejestrów (kod 11h) Przykład 7. Identyfikacja urządzenia Żądanie: Adres urządzenia Funkcja Suma kontrolna CRC 1 11 C 2C Odpowiedź: Adres urządzenia Funkcja Liczba bajtów Identyfikator Stan urządzenia CF FF Pole informacyjne o wersji oprogramowania urządzenia (np. N1-1. b urządzenie N1 z oprogramowaniem w wersji 1. i bootloaderem w wersji 1.6) 4E D 31 2E D 31 2E Suma kontrolna CRC E 24 55

56 8.3 Interfejs Ethernet 1/1-BASE-T Mierniki N1 w wykonaniu N1-XX1XXXX są wyposażone w interfejs Ethernet umożliwiający połączenie miernika (wykorzystując gniazdo RJ45) do lokalnej lub globalnej sieci (LAN lub WAN). Interfejs Ethernet pozwala na wykorzystanie usług sieciowych zaimplementowanych w mierniku: serwer WWW, serwer FTP, Modbus TCP/IP. W celu wykorzystania usług sieciowych miernika należy skonfigurować parametry z grupy Ethr miernika. Standardowe parametry Ethernetowe miernika zostały przedstawione w tablicy 1. Podstawowym parametrem jest adres IP miernika domyślnie , który musi być unikatowy wewnątrz sieci do której podłączamy urządzenie. Adres IP może zostać przydzielony miernikowi automatycznie przez serwer DHCP występujący w sieci pod warunkiem, że miernik będzie miał włączoną opcję uzyskiwania adresu z DHCP: eth dhcp yes. Jeżeli usługa dhcp zostanie wyłączona wówczas miernik będzie pracował z domyślnym adresem IP umożliwiając użytkownikowi zmianę adresu IP np. z menu miernika. Każda zmiana parametrów Ethernetowych miernika wymaga zatwierdzenia zmian parametrów, np z menu ethr appl yes lub wpisanie do rejestru 499 wartości 1. Po zastosowaniu zmian interfejs Ethernet zostaje przeinicjowany zgodnie z nowymi parametrami startują ponownie wszystkie usługi interfejsu Ethernet Podłączenie interfejsu 1/1-Base-T Do uzyskania dostępu do usług Eternetowych, wymagane jest podłączenie miernika do sieci za pośrednictwem gniazda RJ45 umieszczonego w tylnej / zatablicowej / części miernika, pracującej zgodnie z protokołem TCP/IP. Opis znaczenia diod gniazda RJ45 miernika: dioda żółta - świeci się kiedy miernik jest poprawnie podłączony do sieci Ethernet 1 Base-T, nie świeci się kiedy miernik nie jest podłączony do sieci lub jest podłączony do sieci 1-Base-T. dioda zielona - Tx/Rx, świeci się kiedy miernik wysyła i pobiera dane, świeci się nieregularnie, kiedy dane nie są przesyłane świeci się światłem ciągłym 56

57 Do podłączenia miernika do sieci zaleca się stosowanie skrętki: U/FTP skrętka z każdą parą foliowaną, F/FTP skrętka z każdą parą foliowaną dodatkowo kabel w ekranie z folii, S/FTP (dawniej SFTP) skrętka z każdą parą foliowaną dodatkowo kabel w ekranie z siatki, SF/FTP (dawniej S-STP) skrętka z każdą parą foliowaną dodatkowo w ekranie z folii i z siatki. Kategorie skrętki według europejskiej normy PN-EN 5173 minimalnie: klasa D (kategoria 5) dla szybkich sieci lokalnych, obejmuje aplikacje wykorzystujące pasmo częstotliwości do 1 MHz. Dla interfejsu Ethernet należy zastosować przewód skrętka typu STP (ekranowana) kategorii 5 z wtykiem RJ-45 o kolorystyce żył (według tablicy 11) w następującym standardzie: EIA/TIA 568A dla obu wtyków przy tzw. połączeniu prostym N1 do koncentratora sieciowego (hub) lub przełącznika sieciowego (switch), EIA/TIA 568A dla pierwszego wtyku oraz EIA/TIA 568B dla drugiego wtyku przy tzw. połączeniu z przeplotem (krzyżowym) stosowanym m. in. przy bezpośrednim podłączeniu miernika N1 do komputera. Tablica 11 Nr żyły Sygnał Kolor żyły wg standardu EIA/TIA 568A EIA/TIA 568B 1 TX+ biało-zielony biało-pomarańczowy 2 TX- zielony pomarańczowy 3 RX+ biało-pomarańczowy biało-zielony 4 EPWR+ niebieski niebieski 5 EPWR+ biało-niebieski biało-niebieski 6 RX- pomarańczowy zielony 7 EPWR- biało-brązowy biało-brązowy 8 EPWR- brązowy brązowy 57

58 Rys.16 Widok i numeracja pinów gniazda RJ45 miernika Serwer WWW Miernik N1 udostępnia własny serwer WWW umożliwiający zdalne monitorowanie wartości mierzonych oraz zdalną konfigurację i odczyt stanu miernika. W szczególności strona WWW umożliwia: uzyskanie informacji o urządzeniu (numer seryjny, kod wykonania, wersja oprogramowania, wersja bootloader'a, wariant (wykonanie standardowe lub specjalne), podgląd bieżących wartości pomiarowych, odczyt statusu urządzenia, wybór języka dla strony WWW Dostęp do serwera WWW uzyskuje się poprzez wpisanie adresu IP miernika w przeglądarce internetowej, np.: (gdzie jest ustalonym adresem miernika). Standardowym portem serwera WWW jest port 8. Port serwera może zostać zmieniony przez użytkownika. Uwaga: Do poprawnego działania strony wymagana jest przeglądarka z włączoną obsługą JavaScript i zgodna ze standardem XHTML 1. (wszystkie popularne przeglądarki, Internet Explorer w wersji minimum 8). 58

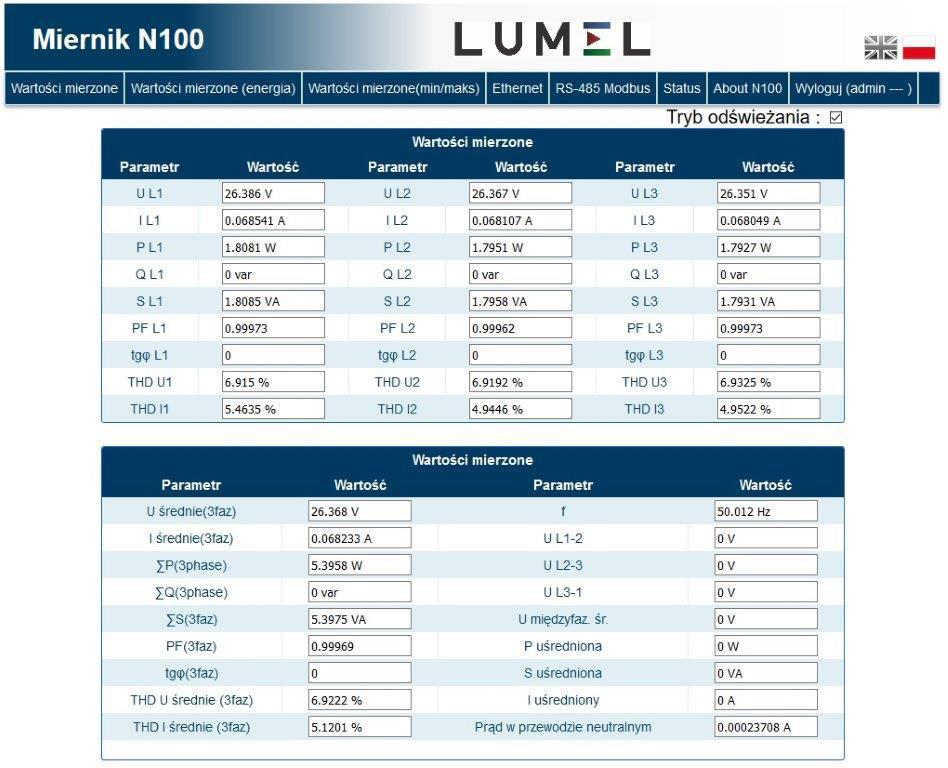

59 Widok ogólny Rys.17 Widok strony WWW miernika Wybór użytkownika WWW Miernik ma dwa konta użytkownika dla serwera WWW zabezpieczone indywidualnymi hasłami: użytkownik: admin, hasło: admin - dostęp do konfiguracji i podglądu parametrów użytkownik: user, hasło: pass - dostęp tylko do podglądu parametrów. Wywołanie adresu IP miernika w przeglądarce, przykładowo spowoduje wyświetlenie w przeglądarce okna startowego, gdzie należy podać nazwę i hasło użytkownika. 59

60 Rys.18 Widok okna logowania do serwera WWW miernika Nazwy użytkowników serwera WWW nie można zmienić. Można natomiast zmienić hasło dla każdego z użytkowników zaleca się zmianę haseł ze względów bezpieczeństwa. Zmiana hasła jest możliwa jedynie przez stronę WWW w grupie parametrów Ethernet. Hasła mogą mieć maksymalnie 8 znaków. Jeżeli hasło zostanie utracone co uniemożliwi korzystanie z serwera WWW należy przywrócić parametry fabryczne interfejsu Ethernet np. z menu: ethr def yes, lub wpisując do rejestru 41 wartość 1. Przywrócone zostaną wszystkie standardowe parametry interfejsu Ethernet (wg tablicy 1) oraz hasła dla użytkowników serwera WWW : użytkownik admin hasło: admin ; użytkownik user hasło pass. Po zalogowaniu się do serwera WWW otwierana jest sesja trwająca 5 minut. Po upływie czasu 5 minut użytkownik zostanie automatycznie wylogowany z serwera WWW. Zmiana wyświetlania grupy parametrów powoduje odnowienie czasu do wygaśnięcia sesji WWW. 6

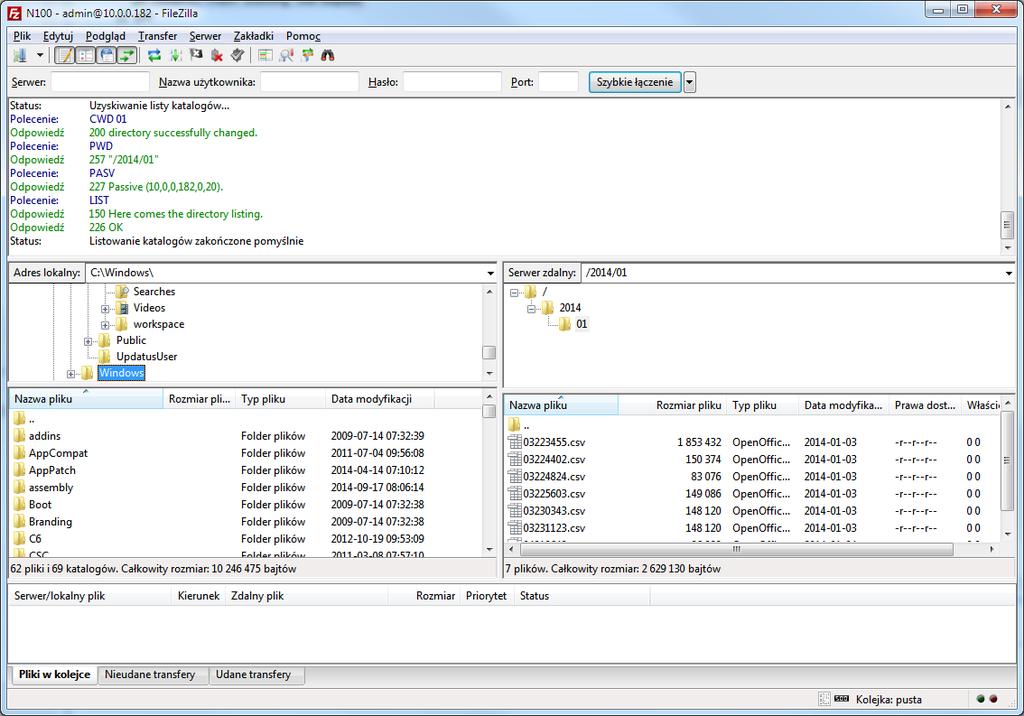

61 8.3.3 Serwer FTP W miernikach N1 zaimplementowany został protokół wymiany plików FTP. Miernik pełni funkcję serwera umożliwiając klientom dostęp do wewnętrznej pamięci systemu plików miernika. Dostęp do plików jest możliwy za pomocą komputera, tabletu z zainstalowanym programem klienta FTP lub innego urządzenia pełniącego funkcję klienta FTP. Do transmisji plików z wykorzystaniem protokołu FTP standardowo wykorzystane zostały porty port danych oraz 21 - port komend. Użytkownik może zmienić porty wykorzystywane przez protokół FTP jeżeli zajdzie taka potrzeba. Należy pamiętać, iż konfiguracja portów serwera i klienta FTP musi być taka sama. Program klienta FTP może pracować w trybie pasywnym lub aktywnym. Zalecane jest ustawienie trybu pasywnego, ponieważ wtedy połączenie jest w pełni zestawiane przez klienta (klient decyduje o wyborze portu danych). W trybie aktywnym to serwer decyduje o wyborze portu danych np. portu 2. Do transmisji plików z miernikiem możliwe jest wykorzystanie maksymalnie jednego połączenia w tym samym czasie, dlatego należy w programie klienta ograniczyć maksymalną liczbę połączeń do 1. W przypadku bezczynności klienta przez czas powyżej 1 minuty, serwer FTP zamyka połączenie Wybór użytkownika FTP Miernik ma dwa konta użytkownika dla serwera FTP zabezpieczone indywidualnymi hasłami: użytkownik: admin, hasło: admin - dostęp do zapisu i odczytu plików użytkownik: user, hasło: passftp - dostęp tylko do odczytu plików archiwum. Nazwy użytkowników serwera FTP nie można zmienić natomiast można zmienić hasło dla każdego z użytkowników zaleca się zmianę haseł ze względów bezpieczeństwa. Zmiana hasła jest możliwa jedynie przez stronę WWW w grupie parametrów Ethernet. Hasła mogą mieć maksymalnie 8 znaków. Jeżeli hasło zostanie utracone co uniemożliwi korzystanie z serwera FTP należy przywrócić parametry fabryczne interfejsu Ethernet np. z menu: ethr def yes, 61

62 lub wpisując do rejestru 41 wartość 1. Przywrócone zostaną wszystkie standardowe parametry interfejsu Ethernet (patrz tablica 1) oraz hasła dla użytkowników serwera FTP: użytkownik admin hasło: admin ; użytkownik user hasło passftp. Przykładowym klientem serwera FTP może być program FileZilla. Wpisując w polu adresu adres IP miernika można przeglądać i pobierać pliki archiwum. Rys.19 Widok sesji FTP wywołanej w programie FileZilla 62

63 8.3.4 Modbus TCP/IP Miernik N1 umożliwia dostęp do rejestrów wewnętrznych za pośrednictwem interfejsu Ethernet i protokołu Modbus TCP/IP. Do zestawienia połączenia niezbędne jest ustawienie dla miernika unikatowego w sieci adresu IP oraz ustawienie parametrów połączenia wymienionych w tablicy 12. Tablica 12 Rejestr Opis Wartość domyślna 496 Adres urządzenia dla protokołu Modbus TCP/IP Numer portu Modbus TCP Czas zamknięcia portu usługi Modbus TCP/IP [s] Maksymalna Ilość jednoczesnych połączeń z usługą Modbus TCP/IP 4 Adres urządzenia jest adresem urządzenia dla protokołu Modbus TCP/IP i nie jest wartością tożsamą z wartością adresu dla protokołu Modbus RS485 (Adres w sieci Modbus rejestr 459). Ustawiając parametr Adres urządzenia dla protokołu Modbus TCP/IP miernika na wartość 255 miernik będzie pomijał analizę adresu w ramce protokołu Modbus (tryb rozgłoszeniowy). 8.4 Mapa rejestrów miernika N1 W mierniku N1 dane umieszczone są w rejestrach 16 i 32 bitowych. Zmienne procesowe i parametry miernika umieszczone są w przestrzeni adresowej rejestrów w sposób zależny od typu wartości zmiennej. Bity w rejestrze 16 bitowym numerowane są od najmłodszego do najstarszego(b-b15). Rejestry 32- bitowe zawierają liczby typu float w standardzie IEEE-754. Kolejność bajtów 321 najstarszy jest wysyłany pierwszy. 63

64 Zakres adresów Typ wartości Integer (16 bitów) Integer (16 bitów) Float (2x16 bitów) Float (2x16 bitów) Float (32 bity) Opis Tablica 13 Wartość umieszczana w jednym rejestrze 16 bitowym. Rejestry do konfiguracji miernika. Opis rejestrów zawiera tablica 12. Rejestry do zapisu i odczytu. Wartość umieszczana w jednym rejestrze 16 bitowym. Rejestry do konfiguracji wyświetlanych stron. Opis rejestrów zawiera tablica 13. Rejestry do zapisu i odczytu. Wartość umieszczana w dwóch kolejnych rejestrach 16 bitowych. Rejestry zawierają te same dane, co rejestry 32 bitowe z obszaru Rejestry do odczytu. Kolejność bajtów (1--3-2) Wartość umieszczana w dwóch kolejnych rejestrach 16 bitowych. Rejestry zawierają te same dane, co rejestry 32 bitowe z obszaru Rejestry do odczytu. Kolejność bajtów (3-2-1-) Wartość umieszczana w jednym rejestrze 32 bitowym. Opis rejestrów zawiera tablica 14. Rejestry do odczytu. 64

65 Tablica 14 Adres rejestru Operacje Zakres Opis Domyślnie 4 RW 9999 Zabezpieczenie - hasło 41 RW zarezerwowany 42 RW..7 Bit - 1 odwrócony kierunek prądu w fazie L1 Bit 1-1 odwrócony kierunek prądu w fazie L2 Bit 2-1 odwrócony kierunek prądu w fazie L3 43 RW.. 1 Układ połączeń - 3Ph/4W 1-3Ph/3W 44 RW,1 Zakres wejściowy: 1A lub 5 A: - 1 A, 1-5 A 45 RW Przekładnia przekładnika prądowego 1 46 RW Przekładnia przekładnika napięciowego 1 47 RW...2 Czas uśredniania mocy czynnej P Demand, mocy pozornej S Demand, prądu I Demand 15, 1-3, 2-6 minut 48 RW,1 Synchronizacja z zegarem rzeczywistym - brak synchronizacji 1 - synchronizacja z zegarem 49 RW zarezerwowane

66 41 RW 4 Kasowanie liczników energii: bez zmian, 1- kasuj energie czynne, 2 kasuj energie bierne, 3 kasuj energie pozorna, 4 kasuj wszystkie energie RW,1 Kasowanie parametrów uśrednionych P Demand, S Demand, I Demand 412 RW,1 Kasowanie min, max 413 RW,1 Kasowanie podtrzymania sygnalizacji alarmu 414 RW,1..43 Wyjście alarmowe 1 - wielkość na wyjściu (kod wg tablicy 6) 415 RW..9 Wyjście alarmowe 1 - typ: n_on, 1 noff, 2 on, 3 off, 4 H_on, 5 HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF 416 RW [ o / oo ] 417 RW [ o / oo ] Wyjście alarmowe 1 - dolna wartość przełączenia alarmu zakresu znamionowego wejścia Wyjście alarmowe 1 - górna wartość przełączenia alarmu zakresu znamionowego wejścia 418 RW..36 s Wyjście alarmowe 1 - opóźnienie załączenia 419 RW..36 s Wyjście alarmowe 1 - opóźnienie wyłączenia alarmu 42 RW..36 s Wyjście alarmowe 1 - blokada ponownego załączenia 421 RW,1 Podtrzymanie sygnalizacji alarmu RW,1..43 Wyjście alarmowe 2 - wielkość na wyjściu (kod wg tablicy 6) 423 RW..9 Wyjście alarmowe 2 - typ: n_on, 1 noff, 2 on, 3 off, 4 H_on, 5 HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF

67 424 RW [ o / oo ] 425 RW [ o / oo ] Wyjście alarmowe 2 - dolna wartość przełączenia alarmu zakresu znamionowego wejścia Wyjście alarmowe 2 - górna wartość przełączenia alarmu zakresu znamionowego wejścia 426 RW..36 s Wyjście alarmowe 2 - opóźnienie załączenia 427 RW..36 s Wyjście alarmowe 2 - opóźnienie wyłączenia alarmu 428 RW..36 s Wyjście alarmowe 2- blokada ponownego załączenia 429 RW,1 Podtrzymanie sygnalizacji alarmu 2 43 RW,1..43 Wyjście alarmowe 3 - wielkość na wyjściu (kod wg tablicy 6) 431 RW..9 Wyjście alarmowe 3 - typ: n_on, 1 noff, 2 on, 3 off, 4 H_on, 5 HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF 432 RW [ o / oo ] 433 RW [ o / oo ] Wyjście alarmowe 3 - dolna wartość przełączenia alarmu zakresu znamionowego wejścia Wyjście alarmowe 3 - górna wartość przełączenia alarmu zakresu znamionowego wejścia 434 RW..36 s Wyjście alarmowe 3 - opóźnienie załączenia 435 RW..36 s Wyjście alarmowe 3 - opóźnienie wyłączenia alarmu 436 RW..36 s Wyjście alarmowe 3- blokada ponownego załączenia 437 RW,1 Podtrzymanie sygnalizacji alarmu RW,1..43 Wyjście ciągłe 1 - wielkość na wyjściu / kod wg tab.6 /

68 439 RW..2 Wyjście ciągłe 1 - typ: (...2) ma; 1 (4 2) ma; 2 (-2..2) ma 44 RW [ o / oo ] 441 RW [ o / oo ] 442 RW Wyjście ciągłe 1 - dolna wartość zakresu wejściowego w [ o / oo ] zakresu znamionowego wejścia Wyjście ciągłe 1 - górna wartość zakresu wejściowego w [o/oo] zakresu znamionowego wejścia Wyjście ciągłe 1 - dolna wartość zakresu wyjścia prądowego (1 = 1uA) 443 RW Wyjście ciągłe 1 - górna wartość zakresu wyjścia prądowego (1 = 1uA) 444 RW..2 Wyjście ciągłe 1 - załączenie ręczne: praca normalna, 1 ustawiona wartość z rejestru 442, 2- ustawiona wartość z rejestru RW,1..43 Wyjście ciągłe 2 - wielkość na wyjściu / kod wg tab.6 / 446 RW..2 Wyjście ciągłe 2 - typ: (...2) ma; 1 (4 2) ma; 2 (-2..2) ma 447 RW [ o / oo ] 448 RW [ o / oo ] 449 RW Wyjście ciągłe 2 - dolna wartość zakresu wejściowego w [o/oo] zakresu znamionowego wejścia Wyjście ciągłe 2 - górna wartość zakresu wejściowego w [ o / oo ] zakresu znamionowego wejścia Wyjście ciągłe 2 - dolna wartość zakresu wyjścia prądowego (1 = 1uA) 45 RW Wyjście ciągłe 2 - górna wartość zakresu wyjścia prądowego (1 = 1uA) 451 RW..2 Wyjście ciągłe 2 - załączenie ręczne: praca normalna, 1 ustawiona wartość z rejestru 449, 2- ustawiona wartość z rejestru

69 452 RW,1..43 Wyjście ciągłe 3 - wielkość na wyjściu / kod wg tab.6 / 453 RW..2 Wyjście ciągłe 3 - typ: (...2) ma; 1 (4 2) ma; 2 (-2..2) ma 454 RW [ o / oo ] 455 RW [ o / oo ] 456 RW Wyjście ciągłe 3 - dolna wartość zakresu wejściowego w [ o / oo ] zakresu znamionowego wejścia Wyjście ciągłe 3 - górna wartość zakresu wejściowego w [o/oo] zakresu znamionowego wejścia Wyjście ciągłe 3 - dolna wartość zakresu wyjścia prądowego (1 = 1uA) 457 RW Wyjście ciągłe 3 - górna wartość zakresu wyjścia prądowego (1 = 1uA) 458 RW..2 Wyjście ciągłe 3 - załączenie ręczne: praca normalna, 1 ustawiona wartość z rejestru 456, 2- ustawiona wartość z rejestru RW Adres w sieci Modbus 1 46 RW..3 Tryb transmisji: ->8n2, 1->8e1, 2->8o1, 3->8n1 461 RW..5 Prędkość transmisji: ->48, 1->96 2->192, 3->384, 4->576, 5-> RW,1 Uaktualnij zmianę parametrów transmisji RW 9999 Stała wyjścia impulsowego [imp/1kwh] RW 9999 Stała zewnętrznego licznika energii [imp/1kwh] 465 RW..59 Sekundy 466 RW Godzina *1 + Minuty RW Miesiąc * 1 + dzień RW Rok

70 469 RW zarezerwowany 47 RW...xFFFF Wielkości archiwizowane bit zarezerwowany, bit1- U_1, bit2- I_1,...,bit15- pf2,wg tabl RW...xFFFF Wielkości archiwizowane bit16- tg2, bit17- thu2,...,bit31 s,wg tabl RW...xFFF Wielkości archiwizowane bit32- pf, bit33- tg,...,bit43- Idt,wg tabl.6 7 x x x 473 RW...43 Wielkość wyzwalająca archiwizację x 474 RW..9 Typ archiwizacji : n_on, 1 noff, 2 on, 3 off, 4 H_on, 5 HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF 475 RW Dolny próg archiwizacji w o / oo RW Górny próg archiwizacji w o / oo RW Okres archiwizacji w sekundach RW,1 Kasowanie wewnętrznego archiwum 479 RW,1 Kopiowanie archiwum na kartę SD 1 kopiuj archiwum na kartę SD 48 RW zarezerwowany 481 RW Trzeci i drugi bajt (B3.B2) adresu IP miernika, format adresu IPv4 : B3.B2. B1.B 482 RW Pierwszy i zerowy bajt (B1.B) adresu IP miernika, format adresu IPv4 : B3.B2.B1.B 483 RW Trzeci i drugi bajt (B3.B2) maski podsieci miernika, format maski: B3.B2.B1.B 484 RW Pierwszy i zerowy bajt (B1.B) maski podsieci miernika, format maski: B3.B2.B1.B 485 R Piąty i czwarty i bajt (B5.B4) adresu MAC miernika, format B5:B4:B3:B2:B1:B 4932 (xca8 = ) 356 (x164 = 1.1)

71 486 R Trzeci i drugi i bajt (B3.B2) adresu MAC miernika, format B5:B4:B3:B2:B1:B 487 R Pierwszy i zerowy bajt (B1.B) adresu MAC miernika, format B5:B4:B3:B2:B1:B 488 RW Trzeci i drugi bajt (B3.B2) bramy domyślnej miernika, format adresu bramy: B3.B2.B1.B 489 RW Pierwszy i zerowy bajt (B1.B) bramy domyślnej miernika, format adresu bramy: B3.B2.B1.B 49 RW,1 Włączenie/ wyłączenie klienta DHCP (obsługa automatycznego pozyskiwania parametrów protokołu IP interfejsu Ethernet miernika od zewnętrznych serwerów DHCP występujących w obrębie tej samej sieci lokalnej LAN) - wyłączona obsługa DHCP należy ręcznie skonfigurować adres IP oraz maskę podsieci miernika; 1- Włączona obsługa DHCP, miernik automatycznie po włączeniu zasilania lub wybraniu z menu opcji APPL lub wpisania do rejestru 499 wartości 1 otrzyma adres IP, maskę podsieci oraz adres bramy od serwera DHCP, adres bramy będzie adresem serwera który przydzielił parametry miernikowi, 491 RW.. 2 Prędkość transmisji interfejsu Ethernet: automatyczny wybór prędkości transmisji 1 1 Mb/s 2 1 Mb/s RW Numer portu komend serwera FTP RW Numer portu danych serwera FTP

72 494 RW Maksymalna ilość jednoczesnych połączeń z usługą Modbus TCP/IP 495 RW Czas zamknięcia portu usługi Modbus TCP/IP, wartość wyrażona w sekundach 496 RW Adres urządzenia dla protokołu Modbus TCP/IP 497 RW Numer portu Modbus TCP RW Numeru portu serwera www RW,1 Zapamiętanie nowych parametrów interfejsu Ethernet i przeinicjowanie interfejsu bez zmian, 1 zapamiętanie nowych parametrów i przeinicjowanie interfejsu Ethernet, 41 RW zarezerwowany 411 RW zarezerwowany 412 RW,1 Zapis parametrów standardowych (wraz w wyzerowaniem energii oraz min, max i parametrów uśrednionych) 413 RW zarezerwowany 414 R..152 Energia czynna pobierana, dwa starsze bajty 415 R Energia czynna pobierana, dwa młodsze bajty 416 R..152 Energia czynna oddawana, dwa starsze bajty 417 R Energia czynna oddawana, dwa młodsze bajty 418 R..152 Energia bierna indukcyjna, dwa starsze bajty 419 R Energia bierna indukcyjna, dwa młodsze bajty

73 411 R..152 Energia bierna pojemnościowa, dwa starsze bajty 4111 R Energia bierna pojemnościowa, dwa młodsze bajty 4112 R..152 Energia pozorna, dwa starsze bajty 4113 R Energia pozorna, dwa młodsze bajty 4114 R..152 Energia czynna z licznika zewnętrznego, dwa starsze bajty 4115 R Energia czynna z licznika zewnętrznego, dwa młodsze bajty 4116 R Rejestr statusu 1 opis poniżej 4117 R Rejestr statusu 2 opis poniżej 4118 R Rejestr statusu 3 opis poniżej 4119 R Rejestr statusu 4 opis poniżej 412 R Numer seryjny dwa starsze bajty R Numer seryjny dwa młodsze bajty R Wersja programu (*1) R Wersja bootloadera x R..1 Ilość zajętego miejsca na karcie SD w % 4125 R..1 Ilość zajętego miejsca w pamięci wewnętrznej w % x R..1 Procent skopiowanego archiwum na kartę SD x R Napięcie nominalne x1 577/ 23/ R Prąd nominalny (1 A) x R Prąd nominalny (5 A) x RW,1 Wybór wyliczania przekładni: z rejestrów z rejestrów

74 4131 RW..18 Pierwotna wartość napięcia, dwa starsze bajty 4132 RW Pierwotna wartość napięcia, dwa młodsze bajty 4133 RW Wtórna wartość napięcia x RW Pierwotna wartość prądu RW Wtórna wartość prądu 5... R zarezerwowane R Czas pracy w minutach (dwa starsze bajty) 4141 R Czas pracy w minutach (dwa młodsze bajty)... R zarezerwowane 4146 R Licznik załączeń przekaźnika Alarmu 1 (dwa starsze bajty) 4147 R Licznik załączeń przekaźnika Alarmu 1 (dwa młodsze bajty) 4148 R Licznik załączeń przekaźnika Alarmu 2 (dwa starsze bajty) 4149 R Licznik załączeń przekaźnika Alarmu 2 (dwa młodsze bajty) 415 R Licznik załączeń przekaźnika Alarmu 3 (dwa starsze bajty) 4151 R Licznik załączeń przekaźnika Alarmu 3 (dwa młodsze bajty) 1 74

75 Wartości przełączeń alarmów zapisane w rejestrach 416,417,424,425,432,433 są pomnożone przez 1 np. wartość 1 % należy zapisać 1. Dolne i górne wartości zakresu wejściowego wyjść ciągłych zapisane w rejestrach 44, 441, 447, 448, 454,455 są pomnożone przez 1 np. wartość 1 % należy zapisać 1. Dolne i górne wartości zakresu wyjść prądowych zapisane w rejestrach 442, 443, 449, 45, 456, 457 są pomnożone przez 1 np. wartość 2mA należy zapisać 2. Energie są udostępniane w setkach watogodzin (Varogodzin) w podwójnych rejestrach 16-bitowych, dlatego przy przeliczaniu wartości poszczególnych energii z rejestrów należy podzielić je przez 1 tj.: Energia czynna pobierana = (wartość rej.414 x wartość rej. 415) / 1 [kwh] Energia czynna oddawana = (wartość rej.416 x wartość rej. 417) / 1 [kwh] Energia bierna indukcyjna = (wartość rej.418 x wartość rej. 419) / 1 [kvarh] Energia bierna pojemnościowa = (wartość rej.411 x wartość rej. 4111) / 1 [kvarh] Energia pozorna = (wartość rej.4112 x wartość rej. 4113) / 1 [kvah] Energia czynna z licznika zewnętrznego = (wartość rej.4114 x wartość rej. 4115) / 1 [kwh] Napięcie po stronie pierwotnej = (wartość rej.4131 x wartość rej. 4132) [V] Czas pracy miernika N1 = (wartość rej.414 x wartość rej. 4141) [minut] Licznik załączeń przekaźnika Alarmu 1 = (wartość rej.4146 x wartość rej. 4147) Licznik załączeń przekaźnika Alarmu 2 = (wartość rej.4148 x wartość rej. 4149) Licznik załączeń przekaźnika Alarmu 3 = (wartość rej.415 x wartość rej. 4151) 75

76 Rejestr Statusu 1 urządzenia (adres 4116, R): Bit 15 1 uszkodzenie pamięci nieulotnej Bit 14 1 brak kalibracji wejścia Bit 13 1 brak kalibracji wyjścia Bit 12 1 błąd wartości parametrów Bit 11 1 błąd wartości energii Bit 1 1 błąd kolejności faz Bit 7 1 obecność wyjść ciągłych 2, 3 Bit 6 1 obecność wyjścia ciągłego 1 Bit 5 1 obecność wyjścia alarmowego 3 Bit 9 Bit 8 zakres napięciowy Bit 4 1 obecność wyjść 57,7 V~ alarmowych 1, 2 Bit 3 1 obecność wejścia 1 23 V~ i wyjścia impulsowego 1 4 V~ Bit 2 1 obecność Ethernetu i pamięci 1 1 zarezerwowane wewnętrznej, Bit 1 1 zużyta bateria czasu RTC Bit zarezerwowany Rejestr Statusu 2 (adres 4117, R): Bit alarm 3 w fazie L3 (tylko tryby 3non, 3nof,3_on, 3_of) Bit alarm 3 w fazie L2 (tylko tryby 3non, 3nof, 3_on, 3_of) Bit alarm 3 w fazie L1 (tylko tryby 3non, 3nof, 3_on, 3_of) Bit alarm 2 w fazie L3 (tylko tryby 3non, 3nof,3_on, 3_of) Bit alarm 1 w fazie L3 (tylko tryby 3non, 3nof,3_on, 3_of) Bit alarmu w fazie L2 (tylko tryby 3non, 3nof, 3_on, 3_of) Bit w fazie L1 (tylko tryby 3non, 3nof, 3_on, 3_of) Bit 6 1 sygnalizacja wystąpienia alarmu 3 76

77 Bit alarm 2 w fazie L2 (tylko tryby 3non, 3nof, 3_on, 3_of) Bit alarm 2 w fazie L1 (tylko tryby 3non, 3nof, 3_on, 3_of) Bit 5 1 sygnalizacja wystąpienia alarmu 2 Bit 4 1 sygnalizacja wystąpienia alarmu 1 Bit 3 - zarezerwowany Bit 2 1 alarm 3 załączony Bit 1 1 alarm 2 załączony Bit 1 alarm 1 załączony Rejestr Statusu 3 (adres 4118, R): Status karty pamięci SD/SDHC lub wewnętrznej pamięci systemu plików Bit 15 - odwrócony kierunek prądu w fazie L3 Bit 14 - odwrócony kierunek prądu w fazie L2 Bit 13 - odwrócony kierunek prądu w fazie L1 Bity zarezerwowane Bit 4 zrzut archiwum na kartę pulsuje dioda SD na zielono Bit 3 karta zapełniona w całości - dioda SD świeci na czerwono Bit 2 karta zapełniona w 7% - dioda SD świeci na czerwono Bit 1 karta zainstalowana z sukcesem dioda SD świeci na zielono Bit błąd systemu plików dioda SD pulsuje na czerwono Rejestr Statusu 4 (adres 4119, R) charakter mocy biernej : Bit 15 synchronizacja pomiaru z fazą L3 Bit 14 synchronizacja pomiaru z fazą L2 Bit 13 synchronizacja pomiaru z fazą L1 Bit 12 - zarezerwowany Bit 11 1 pojemnościowy 3L maksimum Bit 1 1 pojemnościowy 3L minimum Bit 9 1 pojemnościowy 3L Bit 8 1 pojemnościowy L3 maksimum Bit 7 1 pojemnościowy L3 minimum Bit 6 1 pojemnościowy L3 Bit 5 1 pojemnościowy L2 maksimum Bit 4 1 pojemnościowy L2 minimum Bit 3 1 pojemnościowy L2 Bit 2 1 pojemnościowy L1 maksimum Bit 1 1 pojemnościowy L1 minimum Bit 1 pojemnościowy L1 77

78 Tablica 15 Adres rejestru Operacje Zakres Opis Domyślnie 43 RW 1 1 Jasność wyświetlacza: 1 minimalna, 1 - maksymalna 431 RW,1 Kolor wyświetlacza czerwony; 1 - zielony 432 RW zarezerwowany 433 RW x1...xffff Włączenie wyświetlania stron Bit strona 1, Bit1 strona 2,...Bit15 - strona RW...xF Włączenie wyświetlania stron Bit strona 17,... Bit3 strona 2, 8 x3ff x 435 RW..33, , Strona 1 wyświetlacz RW..33, , Strona 1 wyświetlacz RW..33, , Strona 1 wyświetlacz RW..51 Strona 1 wyświetlacz RW..33, , Strona 2 wyświetlacz RW..33, , Strona 2 wyświetlacz RW..33, , Strona 2 wyświetlacz RW..51 Strona 2 wyświetlacz RW..33, , Strona 3 wyświetlacz RW..33, , Strona 3 wyświetlacz RW..33, , Strona 3 wyświetlacz RW..51 Strona 3 wyświetlacz RW..33, , Strona 4 wyświetlacz

79 4318 RW..33, , Strona 4 wyświetlacz RW..33, , Strona 4 wyświetlacz RW..51 Strona 4 wyświetlacz RW..33, , Strona 5 wyświetlacz RW..33, , Strona 5 wyświetlacz RW..33, , Strona 5 wyświetlacz RW..51 Strona 5 wyświetlacz RW..33, , Strona 6 wyświetlacz RW..33, , Strona 6 wyświetlacz RW..33, , Strona 6 wyświetlacz RW..51 Strona 6 wyświetlacz RW..33, , Strona 7 wyświetlacz RW..33, , Strona 7 wyświetlacz RW..33, , Strona 7 wyświetlacz RW..51 Strona 7 wyświetlacz RW..33, , Strona 8 wyświetlacz RW..33, , Strona 8 wyświetlacz RW..33, , Strona 8 wyświetlacz RW..51 Strona 8 wyświetlacz RW..33, , Strona 9 wyświetlacz RW..33, , Strona 9 wyświetlacz RW..33, , Strona 9 wyświetlacz RW..51 Strona 9 wyświetlacz RW..33, , Strona 1 wyświetlacz RW..33, , Strona 1 wyświetlacz RW..33, , Strona 1 wyświetlacz RW..51 Strona 1 wyświetlacz

80 4345 RW..33, , Strona 11 wyświetlacz RW..33, , Strona 11 wyświetlacz RW..33, , Strona 11 wyświetlacz RW..51 Strona 11 wyświetlacz RW..33, , Strona 12 wyświetlacz RW..33, , Strona 12 wyświetlacz RW..33, , Strona 12 wyświetlacz RW..51 Strona 12 wyświetlacz RW..33, , Strona 13 wyświetlacz RW..33, , Strona 13 wyświetlacz RW..33, , Strona 13 wyświetlacz RW..51 Strona 13 wyświetlacz RW..33, , Strona 14 wyświetlacz RW..33, , Strona 14 wyświetlacz RW..33, , Strona 14 wyświetlacz RW..51 Strona 14 wyświetlacz RW..33, , Strona 15 wyświetlacz RW..33, , Strona 15 wyświetlacz RW..33, , Strona 15 wyświetlacz RW..51 Strona 15 wyświetlacz RW..33, , Strona 16 wyświetlacz RW..33, , Strona 16 wyświetlacz RW..33, , Strona 16 wyświetlacz RW..51 Strona 16 wyświetlacz RW..33, , Strona 17 wyświetlacz RW..33, , Strona 17 wyświetlacz RW..33, , Strona 17 wyświetlacz 3 8

81 4372 RW..51 Strona 17 wyświetlacz RW..33, , Strona 18 wyświetlacz RW..33, , Strona 18 wyświetlacz RW..33, , Strona 18 wyświetlacz RW..51 Strona 18 wyświetlacz RW..33, , Strona 19 wyświetlacz RW..33, , Strona 19 wyświetlacz RW..33, , Strona 19 wyświetlacz RW..51 Strona 19 wyświetlacz RW..33, , Strona 2 wyświetlacz RW..33, , Strona 2 wyświetlacz RW..33, , Strona 2 wyświetlacz RW..51 Strona 2 wyświetlacz RW ;1 Przywróć strony fabryczne Tablica 16 Adres rejestrów 16 bit Adres rejestru 32 bit Operacje Opis Jednostka 3Ph/ 4W 3Ph/ 3W 6/7 75 R Napięcie fazy L1 V x 62/ R Prąd fazy L1 A 64/ R Moc czynna fazy L1 W x 66/ R Moc bierna fazy L1 VAr x 68/ R Moc pozorna fazy L1 VA x 81

82 61/ R Współczynnik mocy czynnej fazy L1 (PF1=P1/S1) - x 612/ R współczynnik tg fazy L1 (tg1 =Q1/P1) - x 614/ R THD U1 % x 616/ R THD I1 % x 618/ R Napięcie fazy L2 V x 62/ R Prąd fazy L2 A 622/ R Moc czynna w fazie L2 W x 624/ R Moc bierna fazy L2 VAr x 626/ R Moc pozorna fazy L2 VA x 628/ R Współczynnik mocy czynnej fazy L2 (PF2=P2/ S2)) - x 63/ R współczynnik tg fazy L2 (tg2 =Q2/P2) - x 632/ R THD U2 % x 634/ R THD I2 % x 636/ R Napięcie fazy L3 V x 638/ R Prąd fazy L3 A 64/ R Moc czynna fazy L3 W x 642/ R Moc bierna fazy L3 VAr x 644/ R Moc pozorna fazy L3 VA x 646/ R Współczynnik mocy czynnej fazy L3 (PF3=P3/S3) - x 648/ R 82 współczynnik tg fazy L3 (tg3 =Q3/P3) - x 65/ R THD U3 % x

83 652/ R THD I3 % x 654/ R Napięcie 3-fazowe średnie V x 656/ R Prąd 3-fazowy średni A 658/ R 66/ R 662/ R 664/ R Moc 3-fazowa czynna (P1+P2+P3) Moc 3-fazowa bierna (Q1+Q2+Q3) Moc 3-fazowa pozorna (S1+S2+S3) współczynnik mocy czynnej 3-fazowej (PF=P/S) W VAr VA - 666/ R współczynnik tg 3-fazowy średni (tg=q/p) - 668/ R THD U 3-fazowe średnie % x 67/ R THD I 3-fazowe średnie % x 672/ R Częstotliwość F 674/ R Napięcie międzyfazowe L1-2 V 676/ R Napięcie międzyfazowe L2-3 V 678/ R Napięcie międzyfazowe L3-1 V 68/ R 682/ R 684/ R 686/ R 688/ R Napięcie międzyfazowe średnie moc czynna uśredniona (P Demand ) moc pozorna uśredniona (S Demand ) prąd uśredniony (I Demand) Prąd w przewodzie neutralnym (wyliczany z wektorów) V W VA A A x 83

84 69/ R 692/ R 694/ R 696/ R 698/ R 61/ R 612/ R 614/ R Energia czynna pobierana 3-fazowa (ilość przepełnień rejestru 7546, zerowana po przekroczeniu 9999,9 MWh) Energia czynna pobierana 3 fazowa (licznik zliczający do 99999,99 kwh) Energia czynna oddawana 3-fazowa (ilość przepełnień rejestru 7548, zerowana po przekroczeniu 9999,9 MWh) Energia czynna oddawana 3 fazowa (licznik zliczający do 99999,99 kwh) Energia bierna indukcyjna 3-fazowa (ilość przepełnień rejestru 755, zerowana po przekroczeniu 9999,9 MVArh) Energia bierna indukcyjna 3 fazowa (licznik zliczający do 99999,99 kvarh) Energia bierna pojemnościowa 3-fazowa (ilość przepełnień rejestru 7552, zerowana po przekroczeniu 9999,9 MVArh) Energia bierna pojemnościowa 3 fazowa (licznik zliczający do 99999,99 kvarh) 1 MWh kwh 1 MWh kwh 1 MVArh kvarh 1 MVArh kvarh 84

85 616/ R 618/ R 611/ R 6112/ R Energia pozorna (ilość przepełnień rejestru 7554, zerowana po przekroczeniu 9999,9 MVAh) Energia pozorna (licznik zliczający do 99999,99 kvah) Energia czynna zewnętrzna (ilość przepełnień rejestru 7555, zerowana po przekroczeniu 9999,9 MWh) Energia czynna zewnętrzna (licznik zliczający do 99999,99 kwh) 1 MVAh kvah 1 MWh kwh 6114/ R Czas sekundy sek 6116/ R Czas godziny, minuty / R Data miesiąc, dzień - 612/ R Rok / R 6124/ R 6126/ R Wysterowanie wyjścia ciągłego 1 Wysterowanie wyjścia ciągłego 2 Wysterowanie wyjścia ciągłego 3 ma ma ma 6128/ R Rejestr statutu 1-613/ R Rejestr statutu / R Rejestr statutu / R Rejestr statutu / R Napięcie L1 min V x 6138/ R Napięcie L1 max V x 85

86 614/ R Napięcie L2 min V x 6142/ R Napięcie L2 max V x 6144/ R Napięcie L3 min V x 6146/ R Napięcie L3 max V x 6148/ R Prąd L1 min A 615/ R Prąd L1 max A 6152/ R Prąd L2 min A 6154/ R Prąd L2 max A 6156/ R Prąd L3 min A 6158/ R Prąd L3 max A 616/ R Moc czynna L1 min W x 6162/ R Moc czynna L1 max W x 6164/ R Moc czynna L2 min W x 6166/ R Moc czynna L2 max W x 6168/ R Moc czynna L3 min W x 617/ R Moc czynna L3 max W x 6172/ R Moc bierna L1 min Var x 6174/ R Moc bierna L1 max Var x 6176/ R Moc bierna L2 min Var x 6178/ R Moc bierna L2 max Var x 618/ R Moc bierna L3 min Var x 6182/ R Moc bierna L3 max Var x 6184/ R Moc pozorna L1 min VA x 6186/ R Moc pozorna L1 max VA x 86

87 6188/ R Moc pozorna L2 min VA x 619/ R Moc pozorna L2 max VA x 6192/ R Moc pozorna L3 min VA x 6194/ R Moc pozorna L3 max VA x 6196/ R 6198/ R 62/72 76 R 622/ R 624/ R 626/ R 628/ R 621/ R 6212/ R 6214/ R 6216/ R 6218/ R 622/ R 6222/ R Współczynnik mocy (PF) L1 min Współczynnik mocy (PF) L1 max Współczynnik mocy (PF) L2 min Współczynnik mocy (PF) L2 max Współczynnik mocy (PF) L3 min Współczynnik mocy (PF) L3 max Stosunek mocy biernej do czynnej L1 min Stosunek mocy biernej do czynnej L1 max Stosunek mocy biernej do czynnej L2 min Stosunek mocy biernej do czynnej L2 max Stosunek mocy biernej do czynnej L3 min Stosunek mocy biernej do czynnej L3 max Napięcie międzyfazowe L1-2 min Napięcie międzyfazowe L1-2 max - x - x - x - x - x - x - x - x - x - x - x - x V V 87

88 6224/ R 6226/ R 6228/ R 623/ R Napięcie międzyfazowe L2-3 min Napięcie międzyfazowe L2-3 max Napięcie międzyfazowe L3-1 min Napięcie międzyfazowe L3-1 max V V V V 6232/ R Napięcie 3-fazowe średnie min V x 6234/ R Napięcie 3-fazowe średnie max V x 6236/ R Prąd 3-fazowy średni min A 6238/ R Prąd 3-fazowy średni max A 624/ R Moc czynna 3-fazowa min W 6242/ R Moc czynna 3-fazowa max W 6244/ R Moc bierna 3-fazowa min var 6246/ R Moc bierna 3-fazowa max var 6248/ R Moc pozorna 3-fazowa min VA 625/ R Moc pozorna 3-fazowa max VA 6252/ R Współczynnik mocy (PF) min / R Współczynnik mocy (PF) max / R 6258/ R Stosunek mocy biernej do czynnej 3-fazowy średni min Stosunek mocy biernej do czynnej 3-fazowy średni max / R Częstotliwość min Hz 6262/ R Częstotliwość max Hz 6264/ R 88 Napięcie międzyfazowe średnie min V

89 6266/ R 6268/ R 627/ R 6272/ R 6274/ R 6276/ R 6278/ R 628/ R 6282/ R Napięcie międzyfazowe średnie max Moc czynna uśredniona (P Demand) min Moc czynna uśredniona (P Demand) max Moc pozorna uśredniona (S Demand) min Moc pozorna uśredniona (S Demand) max Prąd uśredniony (I Demand) min Prąd uśredniony (I Demand) max Prąd w przewodzie neutralnym min Prąd w przewodzie neutralnym max V W W VA VA A A A x A x 6284/ R THD U1 min % x 6286/ R THD U1 max % x 6288/ R THD U2 min % x 629/ R THD U2 max % x 6292/ R THD U3 min % x 6294/ R THD U3 max % x 6296/ R THD I1 min % x 6298/ R THD I1 max % x 63/ R THD I2 min % x 632/ R THD I2 max % x 634/ R THD I3 min % x 636/ R THD I3 max % x 89

90 638/ R 631/ R HarU1[2] 2-ga harmoniczna napięcia fazy L1 HarU1[3] 3-cia harmoniczna napięcia fazy L1 : : R : % x % x : : R : 644/ R 646/ R 648/ R 641/ R HarU1[5] 5-ta harmoniczna napięcia fazy L1 HarU1[51] 51-sza harmoniczna napięcia fazy L1 HarU2[2] 2-ga harmoniczna napięcia fazy L2 HarU2[3] 3-cia harmoniczna napięcia fazy L2 : : R : % x % x % x % x : : R : 654/ R 656/ R 658/ R 651/ R HarU2[5] 5-ta harmoniczna napięcia fazy L2 HarU2[51] 51-sza harmoniczna napięcia fazy L2 HarU3[2] 2-ga harmoniczna napięcia fazy L3 HarU3[3] 3-cia harmoniczna napięcia fazy L3 : : R : : : R : 664/ R HarU3[5] 5-ta harmoniczna napięcia fazy L3 % x % x % x % x % x 9

91 666/ R 668/ R 661/ R HarU3[51] 51-sza harmoniczna napięcia fazy L3 HarI1[2] 2-ga harmoniczna prądu fazy L1 HarI1[3] 3-cia harmoniczna prądu fazy L1 % x % x % x : : R : : : R : 674/ R 676/ R 678/ R 671/ R HarI1[5] 5-ta harmoniczna prądu fazy L1 HarI1[51] 51-sza harmoniczna prądu fazy L1 HarI2[2] 2-ga harmoniczna prądu fazy L2 HarI2[3] 3-cia harmoniczna prądu fazy L2 % x % x % x % x : : R : : : R : 684/ R 686/ R 688/ R 681/ R HarI2[5] 5-ta harmoniczna prądu fazy L2 HarI2[51] 51-ta harmoniczna prądu fazy L2 HarI3[2] 2-sza harmoniczna prądu fazy L3 HarI3[3] 3-cia harmoniczna prądu fazy L3 : : R : : : R : 694/ R HarI3[5] 5-ta harmoniczna prądu fazy L3 % x % x % x % x % x 696/ R HarI3[51] 51-sza harmoniczna prądu fazy L3 % x W przypadku przekroczenia ( wartość mierzona jest poza zakresem pomiarowym ) wpisywana jest wartość 1e2. 91

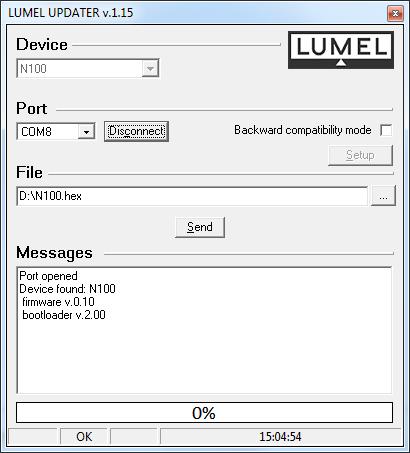

92 9. UAKTUALNIENIE OPROGRAMOWANIA W miernikach N1 zaimplementowano funkcję umożliwiającą uaktualnienie oprogramowania z komputera PC z oprogramowaniem econ. Bezpłatne oprogramowanie econ oraz pliki aktualizacyjne są dostępne na stronie Uaktualnienie można wykonać poprzez interfejs RS485. a) b) Rys. 2. Widok okna programu: a) econ, b) uaktualniania oprogramowania 92
