1 MIENIK PMETÓW SIECI N SZYNĘ DO PLIKCJI IoT N3IoT INSTUKCJ OBSŁUGI

2 Spis treści PZEZNCZENIE...2 ZESTW MIENIK...2 WYMGNI PODSTWOWE, BEZPIECZEŃSTWO UŻYTKOWNI...2 MONTŻ... 3 OPIS PZYZĄDU Wejścia prądowe Wejścia napięciowe Podłączenia miernika Schematy podłączeń zewnętrznych WSPÓŁPC Z S4O POGMOWNIE N3IoT Panel przedni Komunikaty po włączeniu zasilania ozpoczęcie pracy Wybór języka... 8 TYBY PCY Tryb Pomiar Pomiar harmonicznych napięć i prądów Tryb Parametry Tryb larmy Tryb Wyświetlanie Tryb rchiwizacja Tryb Ethernet Tryb Modbus Tryb Ustawienia Tryb Informacje FUNKCJONLNOŚĆ OZSZEZON...28 CHIWIZCJ WTOŚCI MIEZONYCH PMIĘĆ WEWNĘTZN KOPIOWNIE CHIWUM BUDOW PLIKÓW CHIWUM POBIENIE CHIWUM...3 INTEFEJSY SZEEGOWE...3. INTEFEJS S485 zestawienie parametrów Przykłady odczytu i zapisu rejestrów Interfejs Ethernet /-BSE-T Podłączenie interfejsu /-Base-T Serwer Serwer FTP Modbus TCP/IP Protokół MQTT MP EJESTÓW MIENIK N3IoT UKTULNIENIE OPOGMOWNI ktualizacja strony www miernika ktualizacja firmware - programu głównego miernika KODY BŁĘDÓW DNE TECHNICZNE KOD WYKONŃ...73

3 2 PZEZNCZENIE Miernik N3IoT jest cyfrowym przyrządem programowalnym przeznaczonym do pomiaru parametrów sieci energetycznych jednofazowych 2- przewodowych oraz trójfazowych 3 i 4- przewodowych w układach symetrycznych i niesymetrycznych. Wartości zmierzone pokazywane są znakowym wyświetlaczu LCD 2 4 wiersze. Miernik umożliwia sterowanie i optymalizację działania urządzeń energoelektronicznych, systemów i instalacji przemysłowych. Zapewnia pomiar wartości skutecznej napięcia i prądu, mocy czynnej, biernej i pozornej, energii czynnej, biernej i pozornej, współczynników mocy, częstotliwości, harmonicznych prądów i napięć /do 5 tej/, THD prądów i napięć, mocy czynnej i pozornej uśrednionej P Demand, S Demand, prądu uśrednionego I Demand /5, 3 lub 6 minutowej/. Napięcia i prądy mnożone są przez zadawane przekładnie napięciowe i prądowe przekładników pomiarowych / dla podłączeń pośrednich /. Wskazania mocy i energii uwzględniają wartości zaprogramowanych przekładni. Wartość każdej z mierzonych wielkości może być przesłana do systemu nadrzędnego interfejsem S485 lub Ethernetem, wyjścia przekaźnikowe sygnalizują przekroczenia wybranych wielkości. Miernik ma separację galwaniczną pomiędzy poszczególnymi blokami - zasilania, - wejść napięciowych, - wejść prądowych (dla wykonań In / 5 ), - interfejsu S485, - interfejsu Ethernet, - wyjść alarmowych, 2 ZESTW MIENIK W skład zestawu wchodzą. miernik N3IoT 2. instrukcja obsługi 3 szt. szt. WYMGNI PODSTWOWE, BEZPIECZEŃSTWO UŻYTKOWNI W zakresie bezpieczeństwa użytkowania miernik odpowiada wymaganiom normy PN-EN 6-. Uwagi dotyczące bezpieczeństwa Instalacji i podłączeń miernika powinien dokonywać wykwalifikowany personel. Należy wziąć pod uwagę wszystkie dostępne wymogi ochrony. Przed włączeniem miernika należy sprawdzić poprawność połączeń. Przed zdjęciem obudowy miernika należy wyłączyć jego zasilanie i odłączyć obwody pomiarowe. Zdjęcie obudowy miernika w trakcie trwania umowy gwarancyjnej powoduje jej unieważnienie. Miernik spełnia wymagania dotyczące kompatybilności elektromagnetycznej w środowisku przemysłowym. W instalacji budynku powinien być wyłącznik lub wyłącznik automatyczny, umieszczony w pobliżu urządzenia, łatwo dostępny dla operatora i odpowiednio oznakowany.

4 4 3 MONTŻ Miernik jest przystosowany do montażu w modułowych rozdzielnicach instalacyjnych na wsporniku szynowym 35 mm. Obudowa miernika jest wykonana z tworzywa sztucznego. Wymiary obudowy 5 6 mm. Na zewnątrz miernika znajdują się listwy zaciskowe, śrubowe które umożliwiają przyłączenie przewodów zewnętrznych o przekroju do 5,3 mm 2 / pomiary pośrednie/ i do 6 mm² /pomiary bezpośrednie/. ys.. ysunek gabarytowy miernika N3IoT 5 OPIS PZYZĄDU 5. Wejścia prądowe Wszystkie wejścia prądowe są izolowane galwanicznie (wewnętrzne przekładniki prądowe). Miernik przystosowany jest podłączeń bezpośrednich / do 63 / lub do współpracy z zewnętrznymi przekładnikami prądowymi / lub 5 /. Wyświetlane wartości prądów i wielkości pochodnych automatycznie przeliczane są o wielkość wprowadzonej przekładni zewnętrznego przekładnika. 5.2 Wejścia napięciowe Wartości na wejściach napięciowych są automatycznie przeliczane o wielkość wprowadzonej przekładni zewnętrznego przekładnika napięciowego. Wejścia napięciowe określane są w zamówieniu jako 357.7/ do 3/7 albo 323/4 do 34/69.

5 4 5.3 Podłączenia miernika Opis zacisków zewnętrznych miernika przedstawiono na rysunku 2. a) L S 485 GNDI B L2 Ethernet N3IoT 3 I L I L3 I L2 b) 9 L S 485 GNDI B L L2 L3 N L2 Ethernet N3IoT 3 I L 4 6 IL2 7 9 I L3 2 IN ys.2. Podłączenia miernika a) w wykonaniu do podłączeń pośrednich ( / 5 ) b) w wykonaniu do podłączeń bezpośrednich ( 63 )

6 5 5.4 Schematy podłączeń zewnętrznych N3IoT L N N 2 a b B S2 S L 8 P L P2 3 S P S2 P2 N ys.3. Pomiar bezpośredni, półpośredni i pośredni w sieci - fazowej N3IoT L L2 L3 N ys.4. Pomiar bezpośredni w sieci 4- przewodowej w wykonaniu 63 Pomiar bezpośredni w sieci 4 - przewodowej N3IoT L L2 L3 N 2 5 8

7 6 Pomiar półpośredni w sieci 4 - przewodowej N3IoT S S2 L P2 P L2 S S2 P L3 P2 S S2 P N P2 N3IoT Pomiar pośredni w sieci 4 - przewodowej a b a b L B B L L2 L2 L3 L3 a b a B b B a b S S2 B P P2 S S2 P P2 S S2 P P2 N N ys.5. Podłączenia sygnałów wejściowych w sieci trójfazowej 4 przewodowej Pomiar bezpośredni w sieci 3 - przewodowej N3IoT L L2 L

8 7 Pomiar półpośredni z wykorzystaniem 2 przekładników prądowych w sieci 3 - przewodowej N3IoT L S S2 P L2 P2 L3 S S2 P Pomiar pośredni z wykorzystaniem 2 przekładników prądowych i 2 lub 3 przekładników napięciowych w sieci 3 przewodowej P2 N3IoT a b a b L B B L L2 L2 L3 L3 a b a B b B a b B S S2 P P2 S S2 P P2 ys.6. Podłączenia sygnałów wejściowych w sieci trójfazowej 3 przewodowej

9 6 8 WSPÓŁPC Z S4O Dla wykonań N3IoT z modułem 4 wyjść analogowych S4O dołączane jest złącze boczne do łączenia modułów. Złącze można zamówić również oddzielnie kod zamówienia S4O N3IoT Złącze boczne do łączenia modułów ys.7. Łączenie modułów za pomocą złącza bocznego ys.8. Podłączenie N3IoT z S4O interfejsem S485 Moduł S4O komunikuje się z miernikiem N3IoT interfejsem S485 Modbus Master, dlatego współpraca z S4O wyklucza wykorzystanie S485 miernika N3IoT do komunikacji z innym Masterem.

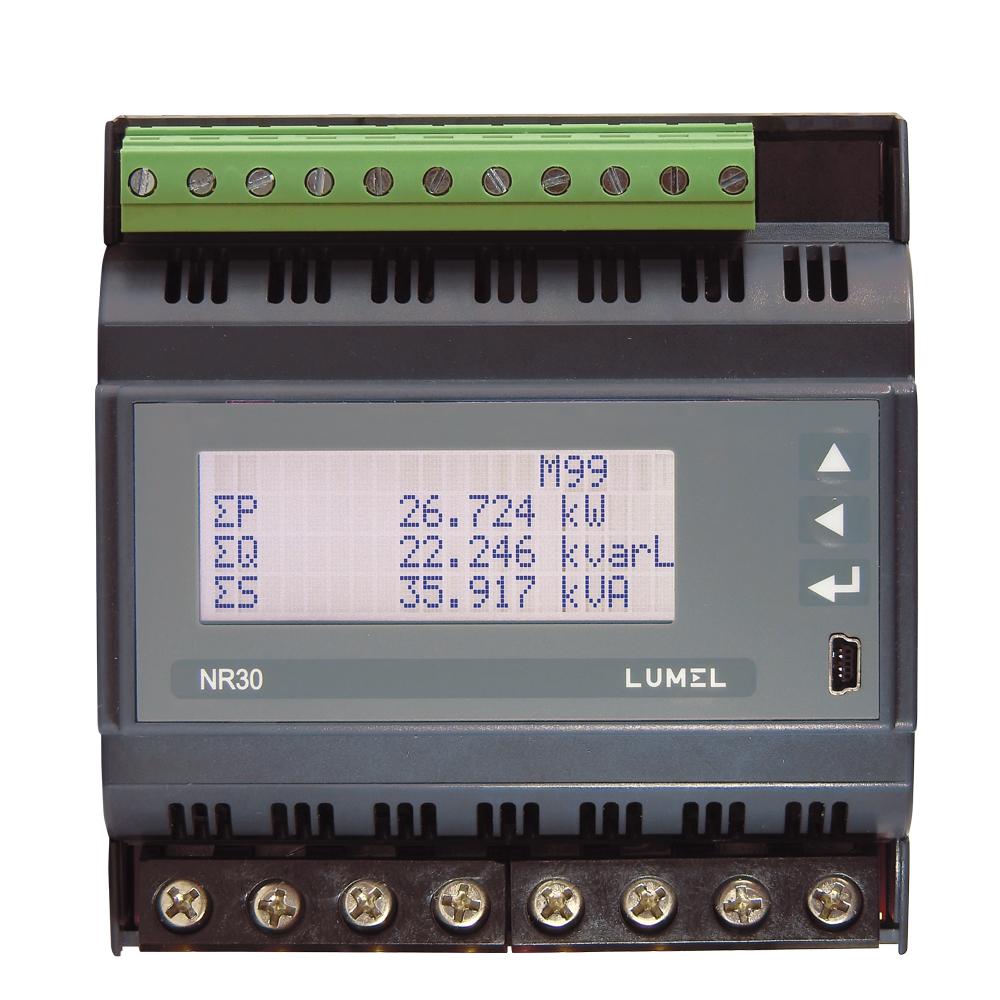

10 7 9 POGMOWNIE N3IOT 7. Panel przedni IoT ys.9. Panel przedni Miernik N3IoT ma 3 przyciski i wyświetlacz LCD znakowy 2 4 wiersze. Opis panelu przedniego przycisk zwiększania wartości i przesunięcia w górę przycisk zmniejszania wartości i przesunięcia w dół przycisk akceptacji gniazdo USB,,W,var,, jednostki wielkości Wh, varh, Hz, wyświetlanych U,I, P,.....EnQ oznaczenia wyświetlanych parametrów k, M, G kilo = 3, Mega = 6, Giga = 9 L, C znaczniki charakteru obciążenia indukcyjnego, pojemnościowego Wartości mierzonych parametrów przedstawiane są kolejnym naciśnięciem przycisków (strona następna ) Stronę stanowią 3 dowolne wielkości wybrane z tablicy i ekranie. Definiowanie stron opisano w trybie Wyświetlanie. na aktywnych stronach wybieranych lub (strona poprzednia). wyświetlane jednocześnie na Górny wiersz wyświetlacza ( pasek informacyjny ) przeznaczony jest do wyświetlania informacji o stanie wyjść alarmowych, warunkach alarmów, stanie pamięci archiwum plików, stanie archiwizacji. Na pasku

11 informacyjnym jest również symbol podłączenia Ethernetu, wskaźniki odbioru i nadawania danych na łączu S485. W przypadku odwrotnej kolejności faz pulsuje symbol "!". Przy wyświetlaniu wartości minimalnych, maksymalnych lub harmonicznych pojawia się odpowiednia informacja. Wartości min, ma lub nr harmonicznej larm, 2 Transmisja danych S485 Warunki alarmów,2,3 Błąd kolejności faz Podłączony Ethernet Stan pamięci archiwum plików M X! M ET ys.. Pasek informacyjny Symbol MIN MX! Informacja Naciskając przycisk wyświetlimy kolejno wartość minimalną, maksymalną lub bieżącą ( symbolu) wyświetlanej wielkości. W przypadku podłączenia sygnałów napięciowych w odwrotnej kolejności pulsuje symbol informujący o błędzie kolejności faz., 2 Stan wyjść alarmowych. W przypadku pojawienia się alarmu (alarmów) wyświetlane są odpowiednie symbole. 2 3 Sygnalizacja spełnienia warunków alarmów Stan pamięci archiwum plików oo M M? 97 F Procentowe zapełnienie pamięci archiwum plików np. M28 Brak pamięci archiwum lub niepoprawny system plików pamięci archiwum Pulsuje co sek. Zostało mniej niż 7 wolnego miejsca w pamięci archiwum plików. Czas do całkowitego zapełnienia archiwum plików około 4 dni przy sek. interwale. Należy niezwłocznie usunąć zbędne pliki poprzez FTP. D54 Pulsuje co sek. Kopiowanie z pamięci wewnętrznej do pamięci archiwum plików. Pole wyświetla procentowy postęp kopiowania. E T Symbol podłączenia Ethernetu Wskaźnik odbioru i nadawania danych na łączu S485

12 7.2 Komunikaty po włączeniu zasilania 7.3 ozpoczęcie pracy Po załączeniu zasilania miernik wyświetla logo, nazwę miernika N3IoT, wykonanie, aktualną wersję programu oraz MC dla wykonań z Ethernetem, a następnie przechodzi do trybu pomiarowego, ustawiając się na ostatnio ustawionej stronie. Wyświetlane informacje N3IoT L Bv.6 F UMEL S.. v.8 4. ys.. Ekran powitalny N3IoT typ miernika, brand Bv.6 nr wersji bootloadera, Fv.8 nr wersji firmvare U wykonania napięciowe 63 wykonanie prądowe 7.4 Wybór języka Fabrycznie ustawionym językiem jest język angielski. by wybrać inny język należy nacisnąć przycisk i przytrzymać go przez około sekund. Pojawi się wówczas menu wyboru języka. Wyboru języka dokonujemy przyciskami lub a następnie zatwierdzamy ponownie naciskając przycisk akceptacji 8 TYBY PCY Miernik N3IoT ma 9 trybów pracy Pomiar tryb normalnej pracy. Wyświetlane są wartości wielkości wg stron zaprogramowanych fabrycznie lub skonfigurowanych przez użytkownika w trybie Wyświetlanie Parametry konfiguracja parametrów miernika, larmy konfiguracja alarmów larm, larm 2, Wyświetlanie konfiguracja wyświetlanych stron, rchiwizacja konfiguracja wielkości archiwizowanych, Ethernet konfiguracja parametrów interfejsu Ethernet, Modbus konfiguracja parametrów interfejsu S485, Ustawienia ustawienia hasło, język, czas, data, Informacje podgląd wersji programu, nr seryjnego, adresu MC, by wejść z trybu Pomiar w dowolny tryb należy nacisnąć przycisk przez ok. 3 sekundy.

13 2 Przyciskami wybrać odpowiedni tryb i zaakceptować przyciskiem Powrót do trybu pomiarowego odbywa się poprzez jednoczesne naciśnięcie przycisków Układ Uklad połączeń polaczen Zakres Zakres wejściowy pradowy prądowy 3 faz.3ph-4w 4 przew. 3 faz.3ph-3w 3 przew. faz.-2 Ph-2W przew. 5 Zakres Napiecie wejściowy L-N napięciowy 357.7/ 323/ lub Napiecie L-L. Napięcie Napięcie Prąd pierwotny Prąd wtórny Czas Czas Synch. Tpierwotne pierwotne Twtórne CT pierwotne przekładnika CT wtorne usredniania wtorne CT pierwotne przekładnika uśredniania usredniania przekładnika przekładnika. 5 5 min 3 min 6 min 5 3/9 34/69 Parametry Kasowanie Prad Prąd zaciski na Napieciena Prąd Prad Prąd zaciski na Prąd zaciski na Napięcie Napieciena Napięcie Napieciena Napięcie Kas. licz liczników zacisku zacisk 88 zaciskach zaciskach -3-3 zaciskach zacisku zacisk 22 zacisku zacisk 55 energii energii I I II I I U U2 U3 Ustawienia larmy larm larm 2 U U2 U3 U U2 U3 Dzialania Działania logiczne Stan Stanprzek. PK przy gdy Lzał. zal. alarmie C C vv C2 C2 vv C3 C3 C C C2 C2 C3 C3 C (C C2)v C3 v C3 C C2 (C v C2) v C2) C3 C3 (C Wielkość Wielkosc Warunek C Warunek C2 Warunek C3 U I P Q ggmm -I-I I2I2 -I2-I2 I3I3 -I3-I3 Wyl. Wył. Zał. Zal. n_on noff on off H_on -I -I I2 I2 -I2 -I2 I3 I3 -I3 -I3 Nie czynnej biernej pozornej wszystkich Nie Tak Nie Tak Blokada Blok. Sygnalizacja Par. Ustawienia fabryczne wył. wylaczenia alarmu alarmu L fabryczne L L Wyl. Wył. Zał. Zal. Typ Typ warunku warunku -I -I I2I2 -I2 -I2 I3 I3 -I3 -I3 Kasowanie Ustawienia Kas. wart. Par. fabryczne fabryczne wart. usred. uśrednionych parametrów Wyl. Wył. Zał. Zal. Nie Tak LoDolna wartosc HiGórna wyl. wartosc Opóźnienie Opozn. zal. Opozn. Opóźnienie warunku[] war. wył. war. warunku wartość wartość warunku[] zał.[s] [s] warunku[] warunku[] warunku [s] _oF ys.2a. Matryca programowania Blokada Blok. pon. ponownego zal. war. zał. warunku [s] [s] Sygnalizacja Sygn.wyst. wystąpienia war. warunku Wył. Zał. Zał. z zegarem TC

14 3 Podswietlenie Wybor stron 22 / 23 Wyl. Zal....\Strona Strona Strona Strona 2 Strona 3 Strona 23 Par. fab. stron Nie Tak...\Pole wysw. Pole wysw. Pole wysw. 2 Pole wysw. 3 Off U I P En S Strona 22...\Strona 23 Strona 23 (Harmoniczne) H3 U U2 U3 I I2 I3 ys.2b. Matryca programowania Typ arch. Grupa Grupa 2 rchiwizacja Wyswietlanie Ustawienia Czas do wyl. podsw [s] Ustawienia CS Czynności n_on noff on off H_on 3_oF Parametry U I P Q S Kol. faz Separator pola Sep. dzies. Przecinek Srednik Tabulator Kropka Przecinek Wyzwalanie U I P Q S ggmm Interwal [s] Dolny Prog [] Gorny Prog [] Kasuj Kopiuj rch. archiwum do CS Nie Tak Nie Tak ys.2c. Matryca programowania

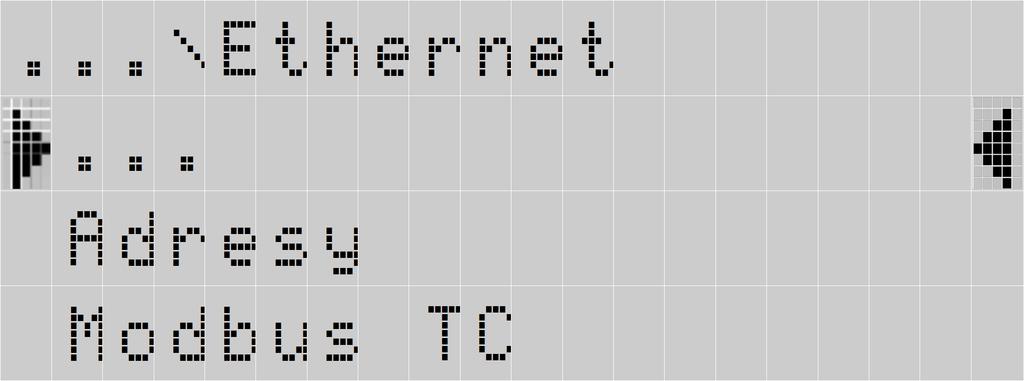

15 4 Tryb DHCP uto Mb/s Mb/s Wyl. Zal. dresy Brama Maska dres DNS dres MC domyslna podsieci aa.bb.cc..2. dres IP Uzyskane z DHCP lub wprowadzone ręcznie gdy DHCP wyłączone Modbus TCP dres 52 Ethernet Limit polaczen Port Port komend Port danych 2 25 Czas oczekiwania [s] FTP Port WWW 8 Stan polaczenia MQTT dres IP Numer portu - ozlaczone... - Laczenie - Polaczono 883 Czas publikacji [s] 5 Nazwa klienta Nazwa publikacji N3IoTMQTT-CLIENT Parametry Standardowe Napiecia Prady Moce Energie Pozostale Harmoniczne U Harmoniczne U2 Harmoniczne U3 Harmoniczne I Harmoniczne I2 Harmoniczne I3 Minima Maksima N3IoTMES-TOPIC Wl/Wyl MQTT Wyl. Zal. Zapisz do FM Nie Tak ys.2d. Matryca programowania Modbus Predkosc 48 b/s 96 b/s 9,2 kb/s 38,4 kb/s 57,6 kb/s 5,2 kb/s TU 8N2 TU 8N TU 8O TU 8N Nie Tak Jezyk Czas Data Haslo Ustawienia Informacje Tryb dres **** English Polski Deutsch 3.47 Typ Kod wykonania Wersja loadera N3IoT 2.6 Par. fab. 42 5/5/2 8 Wersja programu.8 Par. fab. miernika Nie Tak Numer seryjny dres MC 84 aa.bb.cc.2 DHCP Wyl. Zal. dres IP Maska podsieci Brama domyslna dres DNS Uzyskane z DHCP lub wprowadzone ręcznie gdy DHCP wyłączone ys.2e. Matryca programowania Kod serwisowy 249D32EF7C982BC

16 5 8. Tryb Pomiar W trybie Pomiar wyświetlane są wartości wielkości wg stron zaprogramowanych fabrycznie lub skonfigurowanych przez użytkownika w trybie Wyświetlanie. Zmiana strony dokonuje się przez naciśnięcie przycisku (strona następna) lub przycisku (strona poprzednia). Naciskając przycisk wyświetlimy kolejno wartość minimalną, maksymalną lub bieżącą ( symbolu) wyświetlanej wielkości. Kasowanie wartości minimalnych odbywa się przez krótkie naciśnięcie przycisku, a następnie ; kasowanie wartości maksymalnych odpowiednio i. Przy wyświetlaniu mocy lub energii biernej indukcyjnej lub pojemnościowej wyświetlany jest znacznik wskazujący charakter obciążenia L przy obciążeniu indukcyjnym lub C przy obciążeniu pojemnościowym. Przy wyświetlaniu energii czynnej wyświetlany jest znak + import energii czynnej lub - eksport energii czynnej. Przekroczenie górnego lub dolnego zakresu wskazań sygnalizowane jest na wyświetlaczu lub. W przypadku pomiaru wielkości uśrednionych ( P DMD, S DMD, I DMD ) pojedyncze pomiary wykonywane są z kwantem,25 sekundowym. Czas uśredniania do wyboru 5, 3 lub 6 minut. Do czasu uzyskania wszystkich próbek wielkości uśrednionych, wartości wyliczane są z próbek już zmierzonych. Wartość prądu w przewodzie neutralnym IN wyliczana jest z wektorów prądów fazowych. U U2 U E T ys.3. Ekran trybu pomiarowego miernika 8.. Pomiar harmonicznych napięć i prądów Wybór harmonicznych odbywa się poprzez wybór strony 23 dedykowanej do wyświetlania wartości harmonicznych napięć U, U2, U3 i prądów I, I2, I3 jednocześnie dla 3-faz. Numer wyświetlanej harmonicznej można zmieniać w zakresie 2..5 po naciśnięciu przycisku lub a następnie przycisku. H5 U U2 U I I2 I3 M E ys.4. Ekran 23 - wizualizacja harmonicznych 8.2 Tryb Parametry Tryb ten służy do ustalenia parametrów miernika. by wejść w tryb Parametry należy nacisnąć przycisk

17 6 Menu Parametry larmy Wyswietlanie ys.5. Ekran wyboru trybu Parametry przez ok. 3 sekundy, a następnie przyciskiem lub wybrać tryb Parametry i zaakceptować przyciskiem. Wejście do trybu konfiguracji parametrów jest chronione hasłem, jeśli zostało wprowadzone ( w trybie Ustawienia ) i jest różne od zera. W przypadku hasła, pytanie o hasło jest pomijane. Jeśli hasło jest błędne, wyświetlany jest komunikat Nieprawidlowe haslo. Menu tylko do odczytu. Wówczas istnieje możliwość przeglądania parametrów, ale zmiany są zablokowane. Gdy hasło jest prawidłowe lub nie zostało wprowadzone możemy ustawiać wartości wg tablicy. Przyciskami dokonujemy wyboru parametru i potwierdzamy przyciskiem. Następnie przyciskami dokonuje się wyboru cechy parametru lub nastawia się żądane wartości parametru. ktywna pozycja sygnalizowana jest kursorem..ustaloną cechę lub wartość parametru należy zaakceptować przyciskiem lub zrezygnować przez jednoczesne naciśnięcie przycisków. Wyjście z procedury Parametry następuje przez ponowne naciśnięcie przycisków lub po odczekaniu ok. 2 sekund. Wyjście z Menu wyboru parametrów po ponownym naciśnięciu przycisków lub po odczekaniu ok. 2 sekund. Lp Nazwa parametru Cecha / wartość Opis Uklad polaczen 3Ph-4W 3Ph-3W Ph-2W 2 3 Zakres pradowy Napiecie L-N 4 Napiecie L-L T pierwotne T wtorne CT pierwotne CT wtorne Czas usredniania, ; lub ; ; lub ; min, 3 min, 6 min odzaj sieci 3 fazowa 4 przewodowa 3 fazowa 3 przewodowa fazowa 2 przewodowa Zakres wejściowy lub 5 Napięcie wejściowe fazowe Synch. usredniania, z zegarem TC Napiecie zacisk 2 Napiecie zacisk 5 Napiecie zacisk 8 Prad zaciski -3 Prad zaciski 4-6 Prad zaciski 7-9 Kas. licz. energii 8 9 Kas. wart. usred. Par. fabryczne U, U2, U3 U, U2, U3 U, U2, U3 I,-I,I2,-I2,I3,-I3 I,-I,I2,-I2,I3,-I3 I,-I,I2,-I2,I3,-I3 Nie, czynnej, biernej, pozornej, wszystkich Nie, Tak Nie, Tak Napięcie wejściowe międzyfazowe Napięcie pierwotne przekładnika Napięcie wtórne przekładnika Prąd pierwotny przekładnika Prąd wtórny przekładnika Czas uśredniania mocy czynnej P DMD, mocy pozornej S DMD, prądu I DMD Uśrednianie zsynchronizowane z zegarem rzeczywistym Tablica Wartość fabryczna 3Ph-4W lub 23.. lub min Kasowanie liczników energii U U2 U3 I I2 I3 Nie Kasowanie wartości uśrednionych Ustawienia fabryczne parametrów Nie Nie

18 7 Podczas zmiany parametru sprawdzane jest czy wartość mieści się w zakresie. W przypadku ustawienia wartości poza zakresem, wartość zostaje ustawiona na wartość maksymalną (przy zbyt dużej wartości) lub na minimalną (przy zbyt małej wartości). Przy zmianie parametru Napiecie L N parametr Napiecie L - L jest automatycznie przeliczany ( 3 ), przy zmianie parametru Napiecie L L parametr Napiecie L - N jest automatycznie przeliczany ( / 3 ). Do konfiguracji mierników N3IoT można również wykorzystać bezpłatne oprogramowanie econ dostępne na stronie Tryb larmy W opcjach wybrać tryb larmy i wybór zatwierdzić przyciskiem Przyciski...\ l a r m y... larm larm 2. Przyciski...\ l a r m... Ustawienia Warunek C i i...\ U s t a w i e n i a... Dzialania logiczne... W.. i \. e W a l k r u n o s c e k C...\ W a r u n e k C... Wielkosc ys.6. Ekrany trybu larmy Tablica 2 Nazwa parametru zakres Dzialania logiczne Stan PK gdy L zal. C C v C2 v C3 C C2 C3 (C C2) v C3 (C v C2) C3 Wyl./Zal. 3 Blok. wyl. L Wyl./Zal. 4 Sygnalizacja L Wyl./Zal. 2 Ustawienia Lp. Uwagi / opis Wartość fabryczna C Stan przekaźnika przy załączonym alarmie Wyłączony/Załączony Blokada wyłączenia alarmu Zal. Gdy funkcja sygnalizacji alarmu jest załączona, po ustąpieniu stanu alarmowego symbol alarmu nie jest wygaszany, tylko zaczyna pulsować. Sygnalizacja jest do momentu jednoczesnego naciśnięcia Wyl. przycisków Funkcja dotyczy tylko i wyłącznie sygnalizacji alarmu, a więc styki przekaźnika będą działały bez podtrzymania zgodnie z wybranym typem alarmu. Wyl.

19 8 Ustawienia fabryczne parmetrów Nie 6 Wielkosc Typ warunku Wielkość na wyjściu alarmowym, parametr wg tablicy 7 wg rys. 7 U 7 8 Lo wartosc warunku U,I,P,Q,,ggmm n_on, noff, on,off, H_on, HoFF, 3non, 3noF, 3_on, 3_oF Hi wartosc warunku Warunek 3 Nie / Tak Warunek 2 Par. fabryczne L Warunek 5 Opozn. zal. war. Opozn. wyl.war. 2 Blok. pon. zal. war. 3 Sygn. wyst. war Wyl./Zal. Dolna wartość warunku w wartości znamionowej wielkości wejściowej wg tablicy 7 Górna wartość warunku w wartości znamionowej wielkości wejściowej wg tablicy 7 Opóźnienie zał. warunku w sekundach Opóźnienie wył. warunku w sekundach Blokada ponownego zał. warunku w sekundach Sygnalizacja wystąpienia warunku. Gdy funkcja podtrzymania jest załączona, po ustąpieniu stanu warunku symbol warunku nie jest wygaszany, tylko zaczyna pulsować. Sygnalizacja jest do momentu jednoczesnego naciśnięcia n-on 99.. Wyl. przycisków Wpisanie Górna wartość warunku mniejszej niż Dolna wartość warunku wyłącza warunek. stan warunku stan warunku Warunek spełniony Warunek spełniony Warunek nie spełniony Warunek nie spełniony Dolna wartość warunku Górna wartośc warunku wielkość mierzona a) n_on Dolna wartość warunku wielkość mierzona b) noff stan warunku stan warunku Warunek spełniony Warunek nie spełniony Dolna wartość warunku c) on Górna wartośc warunku Warunek spełniony Warunek nie spełniony Górna wartośc warunku Warunek spełniony Warunek nie spełniony Dolna wartość warunku wielkość mierzona Górna wartośc warunku wielkość mierzona d) off ys.7. Typy warunków a) n_on b) noff c) on d) OFF

20 9 Pozostałe typy warunków H_on zawsze spełniony; HoFF zawsze nie spełniony, 3non gdy wartość wielkości mierzonej na którejkolwiek fazie przekroczy "Górną wartość warunku" - warunek zostanie spełniony. Warunek zostanie wyłączony gdy wartość wielkości mierzonej na wszystkich fazach będzie mniejsza od "Dolnej wartości warunku". 3noF gdy wartość wielkości mierzonej na którejkolwiek fazie będzie mniejsza od "Dolnej wartości warunku" - warunek zostanie spełniony. Warunek zostanie wyłączony gdy wartość wielkości mierzonej na wszystkich fazach będzie większa od "Górnej wartości warunku". 3_on gdy wartość wielkości mierzonej na którejkolwiek fazie będzie w przedziale między "Dolną wartością warunku", a "Górną wartością warunku" - warunek zostanie spełniony. Warunek zostanie wyłączony jeżeli na wszystkich fazach wartość wielkości mierzonej będzie poniżej "Dolnej wartości warunku" lub powyżej "Górnej wartości warunku". 3_oF gdy wartość wielkości mierzonej na którejkolwiek fazie będzie poniżej "Dolnej wartości warunku" lub powyżej "Górnej wartości warunku" - warunek zostanie spełniony. Warunek zostanie wyłączony jeżeli na wszystkich fazach wartość wielkości mierzonej będzie pomiędzy "Dolną wartości warunku" i "Górną wartością warunku". W alarmach serii 3 wielkość alarmowa musi być z zakresów -9, -8 i 9-27 (wg tablicy 7). Działają one z jednakowymi progami histerezy "Dolnej wartości warunku" i "Górnej wartości warunku" dla każdej fazy. Wygaszenia podtrzymania sygnalizacji alarmów następuje po jednoczesnym naciśnięciu przycisków. 8.4 Tryb Wyświetlanie W tym trybie dokonujemy konfiguracji stron wyświetlanych w trybie normalnej pracy miernika Pomiar, Przyciski...\ W y s w i e t l a n i e... Ustawienia Strona...\ U s t a w i e n i a... Podswietlenie i Przyciski i Przyciski...\ S t r o n a... P o l e w y s w....\ S t r o n a U I P i ys.8. Ekrany trybu Wyświetlanie Tablica 3 Nazwa parametru zakres Uwagi / opis Podswietlenie Wyl., Zal. Podświetlenie wyświetlacza Wyl. - wyłączone Zal. - załączone Czas do wyłączenia podświetlenia w sekundach Wybór stron wizualizowanych w trybie Pomiar Ustawienia Lp. Czas do wyl. podsw Wybor stron 23 / 23 Strona Strona 2 Strona Strona 23* Wartość fabryczna Zal. Strona Strona 2 Strona Strona 23

21 2 Par. fab. stron 4 Strona Strona 22 Pole wysw. Pole wysw. 2 Pole wysw. 3 2 Nie Tak Off U I P Q En S Ustawienia fabryczne stron Nie Wybór wielkości wyświetlanych na wybranej stronie i wybranym polu wg tablicy 4. Tablica 5a lub 5b lub 5c w zależności od układu połączeń *Strona 23 dedykowana jest do wyświetlania wartości harmonicznych napięć U, U2, U3 i prądów I, I2, I3 i nie można dokonywać zmian wielkości na wybranym polu. Stronę można wyłączyć z podglądu Ustawienia ->Wybor stron. Wybór wielkości wyświetlanych Tablica 4 Lp nazwa wielkości oznaczenie jednostka Sygn aliza cja 3Ph / 4W 3Ph / 3W Ph / 2W wielkości -pole wyświetlacza wygaszone Off napięcie fazy L U (M,k) 2 prąd w przewodzie fazowym L I (k) 3 moc czynna fazy L P (G,M,k)W 4 Q (G,M,k)var L/ C S (G,M,k) PF tg moc bierna fazy L 5 moc pozorna fazy L 6 współczynnik mocy czynnej fazy L (PF=P/S) 7 współczynnik tg fazy L (tg=q/p) 8 THD napięcia fazy L* THD U 9 THD prądu fazy L THD I napięcie fazy L2 U2 (M,k) I2 (k) 2 moc czynna fazy L2 P2 (G,M,k)W 3 moc bierna fazy L2 Q2 4 moc pozorna fazy L2 S2 (G,M,k)var L/C (G,M,k) prąd w przewodzie fazowym L2 5 współczynnik mocy czynnej fazy L2 PF2 PF (PF2=P2/S2) 6 współczynnik tg fazy L2 (tg2=q2/p2) 7 THD napięcia fazy L2* THD U2 8 THD prądu fazy L2 THD I2 9 napięcie fazy L3 U3 (M,k) 2 prąd w przewodzie fazowym L3 I3 (k) 2 moc czynna fazy L3 P3 (G,M,k)W 22 moc bierna fazy L3 Q3 23 moc pozorna fazy L3 S3 (G,M,k)var L/C (G,M,k) PF3 tg3 24 współczynnik mocy czynnej fazy L3 tg2 (PF3=P3/S3) 25 współczynnik tg fazy L3 (tg3=q3/p3) 26 THD napięcia fazy L3* THD U3 27 THD prądu fazy L3 THD I3

22 2 28 napięcie fazowe średnie U avg (M,k) 29 prąd trójfazowy średni I avg (k) 3 moc czynna 3-fazowa P (G,M,k)W +/- 3 Q (G,M,k)var L/C (G,M,k) moc bierna 3-fazowa S PF avg 32 moc pozorna 3-fazowa 33 współczynnik mocy czynnej 3-fazowej (PF=P/S) tg avg 34 współczynnik tg 3-fazowy średni (tg=q/p) 35 THDU 3-fazowe średnie* THD U 36 THDI 3-fazowe średnie THD I f Hz 38 napięcie międzyfazowe L-L2 U2 (M,k) 39 napięcie międzyfazowe L2-L3 U23 (M,k) 4 napięcie międzyfazowe L3-L U3 (M,k) 4 napięcie międzyfazowe średnie U23 (M,k) 42 moc czynna uśredniona ( P Demand ) P DMD (G,M,k)W 43 moc pozorna uśredniona (S Demand ) 44 prąd uśredniony (I Demand) S DMD (G,M,k) I DMD (k) I(N) (k) 46 Energia czynna 3-fazowa pobierana En P+ kwh 47 Energia czynna 3-fazowa oddawana En P- kwh 48 Energia bierna 3-fazowa indukcyjna En Q ind kvarh 49 Energia bierna 3-fazowa pojemnościowa En Q cap kvarh En S kh 37 częstotliwość 45 prąd w przewodzie neutralnym 5 Energia pozorna 3-fazowa * W układzie trójfazowym 3-przewodowym (3Ph/3W) odpowiednio THD U2, THD U23, THD U3, THD U23 Nastawy fabryczne wyświetlanych stron w układzie trójfazowym 4 - przewodowym Tablica 5a P P2 P3 P4 P5 P6 P7 P8 P9 P U U2 I P W Q var PF tg P W U avg PF avg U2 U23 I2 P2 W Q2 var PF2 tg2 Q var I avg tg avg U3 U3 I3 P3 W Q3 var PF3 tg3 S I(N) f Hz P P2 P3 P4 P5 P6 P7 P8 P9 P2 U Q var U2 Q2 var U3 Q3 var P DMD W P W Q var S I S I2 S2 I3 S3 S DMD W +En P kwh EnQ L kvarh En S kh P W PF P2 W PF2 P3 W PF3 I DMD -En P kwh EnQ C kvarh f Hz P2 P22 THD U THD I U I THD U2 THD I2 U2 I2 THD U3 THD I3 U3 I3 P23 (harm.2..5)

23 22 Strona 23 jest niekonfigurowalna. Nastawy fabryczne wyświetlanych stron w układzie trójfazowym 3 - przewodowym P P2 P3 P4 U2 I U23 P W U23 I2 I avg Q var U3 I3 f Hz P5 P6 PF avg P DMD W S P9 Tablica 5b P7 P8 P P W Q var THD U2 THD I tg avg S DMD W En P+ kwh En Q L kvarh THD U23 THD I2 f Hz I DMD En P- kwh En Q C kvarh THD U3 THD I3 Nastawy fabryczne wyświetlanych stron w układzie jednofazowym Tablica 5c P P2 P3 P4 P5 P6 U P W PF P DMD W I Q var tg S DMD W En P+ kwh f Hz S f Hz I DMD P W En P- kwh Q var En Q L kvarh En Q C kvarh 8.5 Tryb rchiwizacja W opcjach wybrać tryb rchiwizacja i wybór zatwierdzić przyciskiem. Przyciskami dokonujemy wyboru parametru i potwierdzamy przyciskiem. Następnie przyciskami dokonuje się wyboru cechy parametru lub nastawia się żądane wartości parametru. ktywna pozycja sygnalizowana jest kursorem..ustaloną cechę lub wartość parametru należy lub zrezygnować przez jednoczesne naciśnięcie przycisków. Wyboru parametrów (wielkości archiwizowanych) dokonujemy w menu rchiwizacja\grupa\parametry zaznaczając lub odznaczając archiwizowaną wielkość krótkim naciśnięciem przycisku.kceptacja wybranych wielkości archiwizowanych następuje poprzez naciśnięcie przycisku przez co najmiej 3 sekundy. nalogicznie postępujemy przy wyborze parametrów (wielkości archiwizowanych) dla Grupa2. zaakceptować przyciskiem Wyjście z procedury rchiwizacja następuje przez ponowne naciśnięcie przycisków lub po odczekaniu ok. 2 sekund. Wyjście z Menu wyboru parametrów po ponownym naciśnięciu przycisków lub po odczekaniu ok. 2 sekund. Przyciski i Przyciski ys.9. Ekrany trybu rchiwizacja Tablica 6

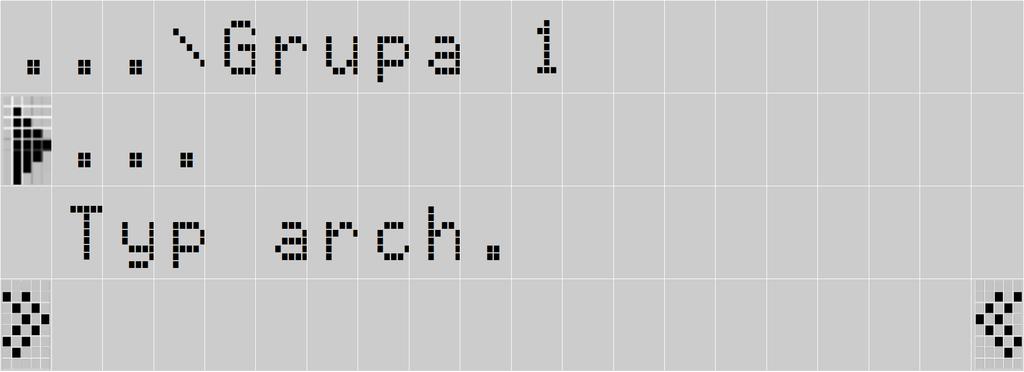

24 23 Nazwa parametru zakres Uwagi / opis Typ arch. Typ archiwizacji - warunek załączenia archiwizacji wg rys.2 2 Parametry n_on, noff, on,off, H_on, HoFF, 3non, 3noF, 3_on, 3_oF U, I, P,... T,T2 3 Wyzwalanie 5 Interwal U, I, P,... T,T2, ggmm s Dolny prog Gorny prog Separator pola Przecinek, średnik, tabulator Kropka, przecinek Nie, Tak Grupa 2 4 Grupa Lp Ustawienia CS Czynności Sep. Dzies. Kopiuj rch do CS Kasuj archiwum Wartość fabryczna n_on Wielkości archiwizowane wg tablicy 7 Wielkość wyzwalająca archiwizację U Okres archiwizacji w sekundach s Dolny próg archiwizacji w wartości znamionowej wielkości wyzwalającej wg tablicy 7 Górny próg archiwizacji w wartości znamionowej wielkości wyzwalającej wg tablicy 7 Ustawienia formatu plików CS w archiwum plików.. Przecinek kopiowanie pamięci wewnętrznej do archiwum plików Nie, Tak Kropka Nie Nie Wpisanie wartości "Górny próg" mniejszej lub równej "Dolny próg" wyłącza rejestrację. Nie dotyczy trybu H_on. a) n_on b) noff rchiwizacja rchiwizacja włączona wyłączona włączona wyłączona r_l r_h wielkość wyzwalająca wielkość wyzwalająca r_h d) off c) on r_l rchiwizacja rchiwizacja włączona włączona włączona wyłączona r_l wyłączona r_h wielkość wyzwalająca ys.2. Typy archiwizacji a) n_on wyłączona r_l r_h b) noff c) on wielkość wyzwalająca d) off Pozostałe typy archiwizacji H_on zawsze załączona; HoFF zawsze wyłączona, 3non gdy zostanie spełniony warunek typu n_on na którejkolwiek fazie - archiwizacja zostaje załączona. Wyłączona zostanie dopiero gdy zanikną wszystkie warunki wyzwalające. 3noF gdy zostanie spełniony warunek typu noff na którejkolwiek fazie - archiwizacja zostaje załączona. Wyłączona zostanie dopiero gdy zanikną wszystkie warunki wyzwalające. 3_on gdy zostanie spełniony warunek typu on na którejkolwiek fazie - archiwizacja zostaje załączona. Wyłączona zostanie dopiero gdy zanikną wszystkie warunki wyzwalające. 3_oF gdy zostanie spełniony warunek typu off na którejkolwiek fazie - archiwizacja zostaje załączona. Wyłączona zostanie dopiero gdy zanikną wszystkie warunki wyzwalające. W archiwizacji serii 3 wielkość wyzwalająca archiwizację musi być z zakresu -9 (wg tablicy 7). rchiwizacja działa z jednakowymi progami histerezy r_l i r_h dla każdej fazy.

25 24 Wybór wielkości na wyjściach alarmowych i archiwizowanych Wartość w rejestrach Parametr U I P Q S PF tg THD U THD I U2 I2 P2 Q2 S2 PF2 tg2 THD U2 THD I2 U3 I3 P3 Q3 S3 PF3 tg3 THD U3 THD I3 U avg I avg 3 odzaj wielkości napięcie fazy L prąd w przewodzie fazowym L moc czynna fazy L moc bierna fazy L moc pozorna fazy L współczynnik mocy PF fazy L Tablica 7 Wartość do przeliczeń procentowych odpowiadająca zakresu znamionowego. P współczynnik tg fazy L3 THD napięcia fazy L3** THD prądu fazy L3 napięcie fazowe średnie prąd trójfazowy średni moc czynna trójfazowa (P+P2+P3) Un [] * In [] * Un In cos( ) [W] * Un In sin(9 ) [ar] * Un In [] *, [], [] Un [] * In [] * Un In cos( ) [W] * Un In sin(9 ) [ar] * Un In [] *, [], [] Un [] * In [] * Un In cos( ) [W] * Un In sin(9 ) [ar] * Un In [] *, [], [], [] In [] * 3 Un In cos( ) [W] * Q moc bierna trójfazowa (Q+Q2+Q3) 3 Un In sin(9 ) [ar] * 32 S moc pozorna trójfazowa (S+S2+S3) 3 Un In [] * PF avg tg avg THD U THD I f U2 U23 U3 U23 P DMD S DMD I DMD współczynnik tg fazy L THD napięcia fazy L** THD prądu fazy L napięcie fazy L2 prąd w przewodzie fazowym L2 moc czynna fazy L2 moc bierna fazy L2 moc pozorna fazy L2 współczynnik mocy PF fazy L2 współczynnik tg fazy L2 THD napięcia fazy L2** THD prądu fazy L2 napięcie fazy L3 prąd w przewodzie fazowym L3 moc czynna fazy L3 moc bierna fazy L3 moc pozorna fazy L3 współczynnik mocy PF fazy L3 współczynnik mocy PF 3-fazowej współczynnik tg 3-fazowy THD napięcia 3-fazowy** THD prądu 3-fazowy częstotliwość napięcie międzyfazowe L-L2 napięcie międzyfazowe L2-L3 napięcie międzyfazowe L3-L napięcie międzyfazowe średnie moc czynna uśredniona ( P Demand )* moc pozorna uśredniona (S Demand )* prąd uśredniony (I Demand) *, [], [] [Hz] Un [] * Un [] * Un [] * Un [] * 3 Un In cos( ) [W] * 3 Un In [] * In [] *

26 En Q ind En Q cap En S Kolejność faz 52 I(N) En P+ En P- ggmm 25 prąd w przewodzie neutralnym In [] * [kwh] [kwh] [kvarh] Energia czynna 3-fazowa pobierana Energia czynna 3-fazowa oddawana Energia bierna 3-fazowa indukcyjna [kvarh] [kh] L,L2,L3 -, [] L,L3,L2 -, [] Energia bierna 3-fazowa pojemnościowa Energia pozorna 3-fazowa Kolejność faz czas, gg+mm*** 24 - [] *Un - wartości znamionowe napięć zdefiniowane parametrem Napiecie L-N wg tablicy *In - wartości znamionowe prądów ** W układzie trójfazowym 3-przewodowym (3Ph/3W) odpowiednio THD U2, THD U23, THD U3, THD U23 ***Parametr nie wchodzi w skład parametrów archiwizowanych Do rejestracji w każdej grupie można wybrać 6 z 5 parametrów (bity od do 5 rejestrów oraz ). Bit ustawiony na "" dodaje parametr do rejestracji, na "" usuwa. Możliwe jest ustawienie wszystkich 5 bitów, ale do rejestracji będzie brane tylko pierwsze 6 bitów ustawionych na "". 8.6 Tryb Ethernet W opcjach wybrać tryb Ethernet i wybór zatwierdzić przyciskiem. ys.2. Ekran trybu Ethernet Tablica 8 Nazwa parametru zakres Uwagi / opis DHCP Wyl./Zal. Włączenie/ wyłączenie klienta DHCP (obsługa automatycznego pozyskiwania parametrów protokołu IP interfejsu Ethernet miernika od zewnętrznych serwerów DHCP występujących w obrębie tej samej sieci lokalnej LN) Tryb dres IP uto, Mb/s, Mb/s Maska podsieci Brama domyslna dres DNS dres MC dresy Modbus TCP Uzyskane z DHCP lub wprowadzone ręcznie gdy DHCP wyłączone Lp. abbcc2 Wartość fabryczna Wył. uto - - dres Port Limit polaczen

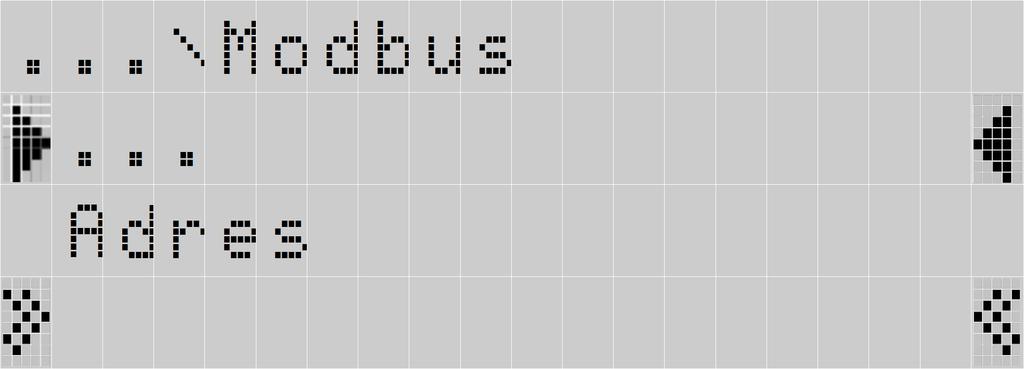

27 FTP WWW Czas oczekiwania Port komend Port danych Port Tylko odczyt Stan polaczenia 6s Stan połączenia z serwerem MQTT (wartość rejestru) FFFF ozlaczone (wartość rejestru) Laczenie (wartość rejestru) Polaczono Czas publikacji 9 Nazwa Klienta Numer portu brokera MQTT Okres, co jaki publikowane są dane (w sekundach) Nazwa klienta MQTT 2 Nazwa Publikacji Nazwa tematu (topic) MQTT dres IP Numer Portu 2 MQTT Parametry Standardowe Napięcia Prądy Moce Energie Pozostałe Harmoniczne U Harmoniczne U2 Harmoniczne U3 Harmoniczne I Harmoniczne I2 Harmoniczne I3 Minima Maksima, Wl/Wyl MQTT 23, Zapisz do FM ozlaczone N3IoTMQTT-CLIENT N3IoTMES-TOPIC Standardowe Włączenie lub wyłączenie publikowania danych dla serwera MQTT dane nie są publikowane, publikowanie danych na serwer. Zapis konfiguracji do pamięci nieulotnej bez zmian, zapisz zmiany. 8.7 Tryb Modbus W opcjach wybrać tryb Modbus i wybór zatwierdzić przyciskiem. ys.22. Ekran trybu Modbus Lp. Nazwa parametru Cecha / wartość Opis dres 247 dres w sieci Modbus Tablica 9 Wartość fabryczna 2 Prędkosc Prędkość transmisji 96 b/s 3 Tryb 48 b/s, 96 b/s, 9,2 kb/s, 38,4 kb/s, 57,7 kb/s, 5,2 kb/s TU 8N2, TU 8N, TU 8O, TU 8N Tryb transmisji TU 8N2 4 Par. fab. 42 Nie, Tak Programowalna grupa rejestrów do odczytu Nie

28 Tryb Ustawienia W opcjach wybrać tryb Ustawienia i wybór zatwierdzić przyciskiem. ys.23. Ekran trybu Ustawienia Lp. Nazwa parametru Cecha / wartość Opis Tablica Wartość fabryczna Haslo wyłączone 2 Jezyk 3 Czas English, Polski, Deutsch ggmm godzinaminuta 4 Data dd/mm/rrrr Dzień/miesiąc/rok Par. fab. miernika Nie, Tak English Nie 8.9 Tryb Informacje W opcjach wybrać tryb Informacje i wybór zatwierdzić przyciskiem. ys.24. Ekran trybu Informacje Typ miernika Tablica Wartość fabryczna N3IoT Kod wykonania Pierwsze 5 cyfr kodu wykonania np.22 3 Wersja loadera np..4 4 Wersja programu Wersja programu ładującego ( loadera ) Wersja programu głównego miernika 5 Numer seryjny ddmm np dres MC ktualny nr seryjny miernika dzień miesiąc nr bieżący 48-bitowy sprzętowy adres interfejsu Ethernet zapisany heksadecymalnie 7 DHCP Wyl./Zal. 8 dres IP Maska podsieci Lp. Nazwa parametru Typ 2 Cecha / wartość Opis Włączenie/ wyłączenie klienta DHCP (obsługa automatycznego pozyskiwania parametrów protokołu IP interfejsu Ethernet miernika od zewnętrznych serwerów DHCP występujących w obrębie tej samej sieci lokalnej LN) np..6 np.64edcb Wył.

29 Brama domyslna dres DNS 2 Kod serwisowy np. 249D32EF7C982BC Uzyskane z DHCP lub wprowadzone ręcznie gdy wyłączone 2 znakowy kod włączający funkcjonalność rozszerzoną - - FUNKCJONLNOŚĆ OZSZEZON W mierniku N3IoT (za dodatkową opłatą) można uaktywnić dodatkową funkcjonalność. Dokonuje się tego poprzez wpisanie z poziomu menu miernika (Informacje Kod serwisowy) otrzymanego od producenta, właściwego kodu. Dokładny opis funkcji dodatkowych oraz ich aktywacji znajduje się w odpowiednich instrukcjach obsługi na stronie producenta. CHIWIZCJ WTOŚCI MIEZONYCH. PMIĘĆ WEWNĘTZN Mierniki N3IoT wyposażone są w pamięć wewnętrzną 4MB oraz pamięć archiwum plików 8GB przeznaczoną do przechowywania danych zarejestrowanych przez miernik. Pamięć wewnętrzna 4MB pozwala na zarejestrowanie 496-ciu rekordów. Pamięć ta ma charakter bufora okrężnego..2 KOPIOWNIE CHIWUM Po zapełnieniu pamięci wewnętrznej 4MB w 7-ciu procentach lub wymuszeniu w dowolnym momencie w trybie rchiwizacja, wybrać Czynności i ustawić parametr "Kopiuj archiwum do pliku CS" na "Tak". Zarejestrowane dane zostaną skopiowane do archiwum plików. Uruchomienie procedury kopiowania do archiwum można dokonać również poprzez interfejs S485 (rejestr 425) Przykład archiwum plików przy okresie archiwizacji 5 sek. pozwala na rejestrację przez około 2 lata. Stan zapełnienia archiwum plików można sprawdzić Statusie 3 (patrz ejestr Statusu 3 adres 756 ). Przy zapełnionym archiwum plików ( poniżej 4 dni do zapełnienia archiwum plików przy sek. interwale ) na wyświetlaczu zaczyna pulsować znacznik F wraz z procentową wartością zapełnienia archiwum plików. Miernik N3IoT podczas kopiowania pamięci wewnętrznej zakłada w archiwum plików katalogi oraz pliki. Przykładową strukturę katalogów przedstawiono na rysunku 25.

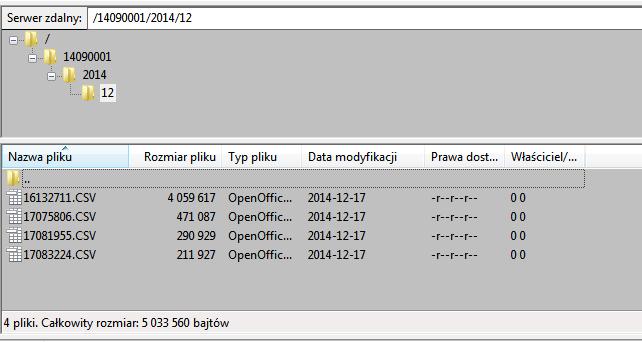

30 29 ys.25. Struktura katalogów w archiwum plików Dane w archiwum przechowywane są w plikach umieszczonych w katalogach ( rok, miesiąc skopiowania archiwum ). Nazwy plików oznaczane są jako dzień i czas kopiowania pierwszego rekordu i mają format ddhhmmss.csv, gdzie dd-dzień, hh -godzina, mm -minuta, ss-sekunda..3 BUDOW PLIKÓW CHIWUM Pliki zawierające dane archiwalne mają budowę kolumn, gdzie kolejne kolumny danych rozdzielone są od siebie przecinkiem. W pierwszym wierszu pliku umieszczony jest opis kolumn. ekordy danych ułożone są kolejno w wierszach. Widok przykładowego pliku przedstawiono na rysunku 26. ys.26. Przykładowy plik archiwum z danymi Kolejne pola zawarte w wierszu opisujące rekord maja następujące znaczenie date data zarejestrowania danych, separatorem daty jest znak - time godzina,minuta, sekunda zarejestrowanych danych, separatorem czasu jest znak record inde unikalny inde rekordu. Każdy rekord ma swój indywidualny numer. Numer ten zwiększa się przy zapisie kolejnych rekordów. block, register adres rejestru Modbus pierwszej zarchiwizowanej wartości, name opis rejestru Modbus pierwszej zarchiwizowanej wartości, value pierwsza zarchiwizowana wartość. Separatorem dziesiętnym jest., wartości są zapisane w formacie inżynierskim. register6 adres rejestru Modbus szesnastej zarchiwizowanej wartości,

31 3 name6 opis rejestru Modbus szesnastej zarchiwizowanej wartości, value6 szesnasta zarchiwizowana wartość. Separatorem dziesiętnym jest., wartości są zapisane w formacie inżynierskim. name,...,name6 opis zgodny z tablicą 8 (Parametr wyświetlany)..4 POBIENIE CHIWUM Dane zarchiwizowane mogą być pobierane przez Ethernet z wykorzystaniem protokołu FTP. INTEFEJSY SZEEGOWE. INTEFEJS S485 zestawienie parametrów Zaimplementowany protokół jest zgodny ze specyfikacją PI-MBUS-3 ev G firmy Modicon. Zestawienie parametrów łącza szeregowego miernika N3IoT identyfikator E6 adres miernika..247, prędkość transmisji 4.8, 9.6, 9.2, 38.4, 57.6, 5.2 kbit/s, tryb pracy Modbus TU, jednostka informacyjna 8N2, 8E, 8O, 8N, maksymalny czas do rozpoczęcia odpowiedzi 6 ms, maksymalna ilość odczytanych rejestrów w jednym zapytaniu - 6 rejestrów 4 bajtowych, - 22 rejestrów 2 bajtowych, zaimplementowane funkcje -3, 4, 6, 6, 7, - 3, 4 odczyt rejestrów, - 6 zapis jednego rejestru, - 6 zapis n - rejestrów, - 7 identyfikacja urządzenia, Ustawienia fabryczne adres, prędkość 9.6 kbit/s, tryb TU 8N2,.2 Przykłady odczytu i zapisu rejestrów Odczyt n-rejestrów (kod 3h) Przykład. Odczyt 2 rejestrów 6 bitowych typu integer, zaczynając od rejestru o adresie Fh (4) wartości rejestrów,. Żądanie dres urządzenia Odpowiedź dres urządzenia dres rejestru Funkcja 3 Funkcja Liczba bajtów Liczba rejestrów B B B B F 2 Wartość z rejestru F (4) B B Suma kontrolna CC C7 3D Wartość z rejestru F (4) B B Suma kontrolna CC E4 6F Przykład 2. Odczyt 2 rejestrów 32 bitowych typu float jako złożenie po 2 rejestry 6 bitowe, zaczynając od rejestru o adresie B58h (7) - wartości rejestrów,.

32 3 Żądanie dres urządzenia dres rejestru Funkcja 3 Liczba rejestrów B B B B B 58 4 Suma kontrolna CC C3 3E Odpowiedź dres urządzenia Funkcja 3 Liczba bajtów Wartość z Wartość z Wartość z Wartość z Suma rejestru rejestru rejestru rejestru kontrolna B58 (7) B59 (7) B5 (72) B5B (73) CC 8 B3 B2 B B B3 B2 B B C8 E4 6F Przykład 3. Odczyt 2 rejestrów 32 bitowych typu float jako złożenie po 2 rejestry 6 bitowe, zaczynając od rejestru o adresie 77h (6) - wartości rejestrów,. Żądanie dres urządzenia Funkcja dres rejestru 3 Liczba rejestrów B B B B Suma kontrolna CC 466 Odpowiedź dres urządzenia Funkcja 3 Liczba bajtów Wartość z Wartość z Wartość z Wartość z Suma rejestru rejestru rejestru rejestru kontrolna 77h(6) 77h(6) 772h(62) 772h(62) CC 8 B B B3 B2 B B B3 B C8 E4 6F Przykład 4. Odczyt 2 rejestrów 32 bitowych typu float, zaczynając od rejestru o adresie D4Ch (75) - wartości rejestrów,. Żądanie dres urządzenia dres rejestru Funkcja 3 Liczba rejestrów B B B B D 4C 2 Suma kontrolna CC 3 B

33 32 Odpowiedź dres urządzenia Funkcja Liczba bajtów 3 Wartość z rejestru D4C (75) 8 Wartość z rejestru D4D (75) B3 B2 B B B3 B2 B B C8 Suma kontrolna CC E4 6F Zapis pojedynczego rejestru (kod 6h) Przykład 5. Zapis wartości 543 (2F) do rejestru 4 (F) Żądanie dres urządzenia dres rejestru Funkcja 6 Wartość rejestru B B B B F 2 F Suma kontrolna CC C 54 Odpowiedź dres urządzenia Funkcja dres rejestru 6 Wartość rejestru B B B B F 2 F Suma kontrolna CC C 54 Zapis do n-rejestrów (kod h) Przykład 6. Zapis 2 rejestrów zaczynając od rejestru o adresie F3h (43) Zapisywane wartości 2, 2. Żądanie dres urządzenia Funkcja dres rej.hi F dres rej.lo Liczba Liczba Liczba Wartość dla rej. F3 Wartość dla rej. F4 Suma kontrolna rej. Hi rej. Lo bajtów (43) (44) CC B B B B 4 7 D BB 9 Odpowiedź dres urządzenia Funkcja dres rejestru Liczba rejestrów B B B B F 3 2 aport identyfikujący urządzenie (kod h) Przykład 7. Identyfikacja urządzenia Żądanie dres urządzenia Funkcja Suma kontrolna C 2C Suma kontrolna CC B2 FE

34 33 Odpowiedź dres Funkcja Liczba Identybajtów fikator Stan urządzenia Pole informacyjne o wersji oprogramowania Suma urządzenia (np. N3IoT urządzenie N3 z kontrolna oprogramowaniem w wersji.85) (CC) N3IoT-.85 C E6 FF 4E F 54 2D E CB 65.3 Interfejs Ethernet /-BSE-T Mierniki N3IoT są wyposażone w interfejs Ethernet umożliwiający połączenie miernika (wykorzystując gniazdo J45) do lokalnej lub globalnej sieci ( LN lub WN). Interfejs Ethernet pozwala na wykorzystanie usług sieciowych zaimplementowanych w mierniku serwer WWW, serwer FTP, Modbus TCP/IP. W celu wykorzystania usług sieciowych miernika należy skonfigurować parametry z grupy Ethernet miernika. Standardowe parametry Ethernetowe miernika zostały przedstawione w tablicy 8. Podstawowym parametrem jest adres IP miernika np....6, który musi być unikatowy wewnątrz sieci do której podłączamy urządzenie. dres IP może zostać przydzielony miernikowi automatycznie przez serwer DHCP występujący w sieci pod warunkiem, że miernik będzie miał włączoną opcję uzyskiwania adresu z DHCP Ethernet dresy DHCP Zał. Jeżeli usługa DHCP zostanie wyłączona wówczas miernik będzie pracował z domyślnym adresem IP umożliwiając użytkownikowi zmianę adresu IP np. z menu miernika. Zmiana parametrów Ethernetowych miernika może być dokonana również poprzez interfejs szeregowy. Wówczas wymagane jest zatwierdzenie zmian przez wpisanie do rejestru 449 wartości. Po zastosowaniu zmian interfejs Ethernet zostaje przeinicjowany zgodnie z nowymi parametrami startują ponownie wszystkie usługi interfejsu Ethernet..3. Podłączenie interfejsu /-Base-T Do uzyskania dostępu do usług Eternetowych, wymagane jest podłączenie miernika do sieci za pośrednictwem gniazda J45 umieszczonego w tylnej / zatablicowej / części miernika, pracującej zgodnie z protokołem TCP/IP. Opis znaczenia diod gniazda J45 miernika dioda żółta - świeci się kiedy miernik jest poprawnie podłączony do sieci Ethernet Base-T, nie świeci się kiedy miernik nie jest podłączony do sieci lub jest podłączony do sieci -Base-T. dioda zielona - T/, świeci się kiedy miernik wysyła i pobiera dane, świeci się nieregularnie, kiedy dane nie są przesyłane świeci się światłem ciągłym Do podłączenia miernika do sieci zaleca się stosowanie skrętki U/FTP skrętka z każdą parą foliowaną, F/FTP skrętka z każdą parą foliowaną dodatkowo kabel w ekranie z folii, S/FTP (dawniej SFTP) skrętka z każdą parą foliowaną dodatkowo kabel w ekranie z siatki, SF/FTP (dawniej S-STP) skrętka z każdą parą foliowaną dodatkowo w ekranie z folii i z siatki.

35 34 Kategorie skrętki według europejskiej normy PN-EN 573 minimalnie klasa D (kategoria 5) dla szybkich sieci lokalnych, obejmuje aplikacje wykorzystujące pasmo częstotliwości do MHz. Dla interfejsu Ethernet należy zastosować przewód skrętka typu STP (ekranowana) kategorii 5 z wtykiem J-45 o kolorystyce żył (według tablicy ) w następującym standardzie EI/TI 568 dla obu wtyków przy tzw. połączeniu prostym N3IoT do koncentratora sieciowego (hub) lub przełącznika sieciowego (switch), EI/TI 568 dla pierwszego wtyku oraz EI/TI 568B dla drugiego wtyku przy tzw. połączeniu z przeplotem (krzyżowym) stosowanym m. in. przy bezpośrednim podłączeniu miernika N3IoT do komputera. Tablica 2 Nr żyły Sygnał Kolor żyły wg standardu EI/TI 568 EI/TI 568B TX+ biało-zielony biało-pomarańczowy 2 TX- zielony pomarańczowy 3 X+ biało-pomarańczowy biało-zielony 4 EPW+ niebieski niebieski 5 EPW+ biało-niebieski biało-niebieski 6 X- pomarańczowy zielony 7 EPW- biało-brązowy biało-brązowy 8 EPW- brązowy brązowy.3.2 ys.27. Widok i numeracja pinów gniazda J45 miernika Serwer WWW Miernik N3IoT udostępnia własny serwer WWW umożliwiający zdalne monitorowanie wartości mierzonych i odczyt stanu miernika. W szczególności strona WWW umożliwia uzyskanie informacji o urządzeniu ( numer seryjny, kod wykonania, wersja oprogramowania, wersja bootloader'a, wariant (wykonanie standardowe lub specjalne), podgląd bieżących wartości pomiarowych,odczyt statusu urządzenia, wybór języka dla strony WWW Dostęp do serwera WWW uzyskuje się poprzez wpisanie adresu IP miernika internetowej, np. w przeglądarce http// (gdzie jest ustalonym adresem miernika). Standardowym portem serwera WWW jest port 8. Port serwera może zostać zmieniony przez użytkownika. Uwaga Do poprawnego działania strony wymagana jest przeglądarka z włączoną obsługą JavaScript i zgodna ze standardem XHTML. (wszystkie popularne przeglądarki, Internet Eplorer w wersji minimum 8).

36 Widok ogólny ys.28. Widok strony WWW miernika

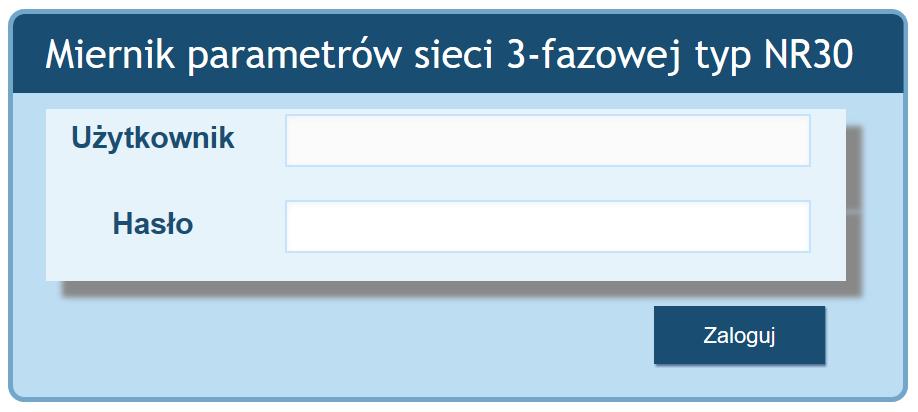

37 Wybór użytkownika WWW Miernik ma dwa konta użytkownika dla serwera WWW zabezpieczone indywidualnymi hasłami użytkownik admin, hasło admin - dostęp do konfiguracji i podglądu parametrów użytkownik user, hasło pass - dostęp tylko do podglądu parametrów. Wywołanie adresu IP miernika w przeglądarce, przykładowo http// spowoduje wyświetlenie w przeglądarce okna startowego, gdzie należy podać nazwę i hasło użytkownika. ys.29. Widok okna logowania do serwera WWW miernika Nazwy użytkowników serwera WWW nie można zmienić. Można natomiast zmienić hasło dla każdego z użytkowników zaleca się zmianę haseł ze względów bezpieczeństwa. Zmiana hasła jest możliwa jedynie przez stronę WWW w grupie parametrów Ethernet. Hasła mogą mieć maksymalnie 8 znaków. Jeżeli hasło zostanie utracone co uniemożliwi korzystanie z serwera WWW należy przywrócić parametry fabryczne interfejsu Ethernet np. z menu Ustawienia Ustawienia fabryczne Tak, lub wpisując do rejestru 452 wartość. Przywrócone zostaną wszystkie standardowe parametry miernika łącznie z parametrami interfejsu Ethernet (wg tablicy 9) oraz hasła dla użytkowników serwera WWW użytkownik admin hasło admin ; użytkownik user hasło pass..3.3 Serwer FTP W miernikach N3IoT zaimplementowany został protokół wymiany plików FTP. Miernik pełni funkcję serwera umożliwiając klientom dostęp do wewnętrznej pamięci systemu plików miernika. Dostęp do plików jest możliwy za pomocą komputera, tabletu z zainstalowanym programem klienta FTP lub innego urządzenia pełniącego funkcję klienta FTP. Do transmisji plików z wykorzystaniem protokołu FTP standardowo wykorzystane zostały porty 25 - port danych oraz 2 - port komend. Użytkownik może zmienić porty wykorzystywane przez protokół FTP jeżeli zajdzie taka potrzeba. Należy pamiętać, iż konfiguracja portów serwera i klienta FTP musi być taka sama. Program klienta FTP może pracować w trybie pasywnym. W trybie pasywnym połączenie jest w pełni zestawiane przez klienta (klient decyduje o wyborze portu danych). Do transmisji plików z miernikiem możliwe jest wykorzystanie maksymalnie jednego połączenia w tym samym czasie, dlatego należy w programie klienta ograniczyć maksymalną liczbę połączeń do.

38 Wybór użytkownika FTP Miernik ma dwa konta użytkownika dla serwera FTP zabezpieczone indywidualnymi hasłami użytkownik admin, hasło admin - dostęp do zapisu i odczytu plików użytkownik user, hasło passftp - dostęp tylko do odczytu plików archiwum. Nazwy użytkowników serwera FTP nie można zmienić natomiast można zmienić hasło dla każdego z użytkowników zaleca się zmianę haseł ze względów bezpieczeństwa. Zmiana hasła jest możliwa jedynie przez stronę WWW w grupie parametrów Ethernet. Hasła mogą mieć maksymalnie 8 znaków. Jeżeli hasło zostanie utracone co uniemożliwi korzystanie z serwera FTP należy przywrócić parametry fabryczne interfejsu Ethernet np. z menu Ustawienia Ustawienia fabryczne Tak, lub wpisując do rejestru 452 wartość. Przywrócone zostaną wszystkie standardowe parametry miernika łącznie z parametrami interfejsu Ethernet (wg tablicy 9) oraz hasła dla użytkowników serwera FTP użytkownik admin hasło admin ; użytkownik user hasło passftp. Przykładowym klientem serwera FTP może być program FileZilla. Wpisując w polu adresu adres IP miernika można przeglądać i pobierać pliki archiwum. ys.3. Widok sesji FTP wywołanej w programie FileZilla

39 Modbus TCP/IP Miernik N3IoT umożliwia dostęp do rejestrów wewnętrznych za pośrednictwem interfejsu Ethernet i protokołu Modbus TCP/IP. Do zestawienia połączenia niezbędne jest ustawienie dla miernika unikatowego w sieci adresu IP oraz ustawienie parametrów połączenia wymienionych w tablicy 3. Tablica 3 Wartość domyślna ejestr Opis 446 dres urządzenia dla protokołu Modbus TCP/IP 447 Numer portu Modbus TCP Czas zamknięcia portu usługi Modbus TCP/IP [s] Maksymalna Ilość jednoczesnych połączeń z usługą Modbus TCP/IP 4 dres urządzenia jest adresem urządzenia dla protokołu Modbus TCP/IP i nie jest wartością tożsamą z wartością adresu dla protokołu Modbus S485 (dres w sieci Modbus rejestr 4 ). Ustawiając parametr dres urządzenia dla protokołu Modbus TCP/IP miernika na wartość 255 miernik będzie pomijał analizę adresu w ramce protokołu Modbus (tryb rozgłoszeniowy)..3.5 Protokół MQTT MQTT jest nieskomplikowanym protokołem wykorzystywanym w internecie rzeczy (IoT). Oparty jest o wzorzec publikacja/subskrypcja. N3IoT przy wykorzystaniu tego protokołu publikuje różne istotne informacje kontrolne i pomiarowe na zewnętrznym serwerze. Jeżeli serwer znajduje się w sieci internetowej to powstaje możliwość odczytu parametrów miernika N3IoT z każdego miejsca na świecie, które posiada dostęp do tej sieci. Konfiguracja protokołu MQTT w N3IoT odbywa się z poziomu menu (rozdział 7.7 instrukcji obsługi miernika N3IoT) lub przy użyciu protokołu Modbus TU poprzez interfejs S-485 oraz Modbus TCP poprzez interfejs Ethernet. Do ustawienia są takie parametry jak adres IP oraz port brokera, czyli serwera MQTT przyjmującego publikacje od miernika N3IoT. Okres między kolejnymi publikacjami może być ustawiany w granicy (-36) s. Dane do serwera wysyłane są w postaci tekstu (SCII). Nie jest wymagane, aby dane były sformatowane w jakiś specjalny sposób. Mimo to N3IoT wykorzystuje format JSON do przesyłania nazw zmiennych i powiązanych z nimi wartości. Format danych wysyłanych przez N3IoT jest następujący {"meter""unikalny ID","slot""Data Czas+StrefaCzasowa","IndeksParametru""Wartość",...} gdzie Unikalny ID to nazwa klienta MQTT wprowadzona w mierniku N3IoT, Data Czas to aktualna data i czas oddzielone spacją, StrefaCzasowa to strefa czasowa dla polski, czyli +, IndeksParametru to liczba określająca wielkość mierzoną wg ponizszej tabeli, Wartość to liczba odpowiadająca wartości wielkości mierzonej. Ilość parametrów wysyłanych i odpowiadających im wartości jest każdorazowo taka sama i równa 36, czyli liczbie wielkości przedstawionych w tablicy 3a poniżej.

40 39 Tablica 3a Standardowe Indeks Parametru Pomiar podstawowy Jednostka wielkości Nazwa wielkości Opis parametru Napięcie Wolty Napięcie fazy 2 Napięcie Wolty Napięcie fazy 2 3 Napięcie Wolty Napięcie fazy3 4 Prąd mpery Prąd fazy 5 Prąd mpery Prąd fazy 2 6 Prąd mpery Prąd fazy 3 7 Moc czynna kw Kilowaty Moc czynna fazy 8 Moc czynna kw Kilowaty Moc czynna fazy 2 9 Moc czynna kw Kilowaty Moc czynna fazy 3 Moc pozorna k Kilowoltoampery Moc pozorna fazy Moc pozorna k Kilowoltoampery Moc pozorna fazy 2 2 Moc pozorna k Kilowoltoampery Moc pozorna fazy 3 3 Moc bierna kvar Kilowary Moc bierna fazy 4 Moc bierna kvar Kilowary Moc bierna fazy 2 5 Moc bierna kvar Kilowary Moc bierna fazy 3 6 Współczynnik mocy Współczynnik mocy fazy 7 Współczynnik mocy Współczynnik mocy fazy 2 8 Współczynnik mocy Współczynnik mocy fazy 3 9 Kąt fazowy Stopnie kątowe Kąt fazowy fazy 2 Kąt fazowy Stopnie kątowe Kąt fazowy fazy 2 2 Kąt fazowy Stopnie kątowe Kąt fazowy fazy 3 22 Napięcie Wolty Średnia trzech napięć fazowych 23 Napięcie Wolty Suma trzech napięć fazowych 24 Prąd mpery Średnia trzech prądów fazowych 25 Prąd mpery Suma trzech prądów fazowych 26 Moc czynna kw Kilowaty Średnia trzech mocy czynnych 27 Moc czynna kw Kilowaty Suma trzech mocy czynnych 28 Moc pozorna k Kilowoltoampery Średnia trzech mocy pozornych 29 Moc pozorna k Kilowoltoampery Suma trzech mocy pozornych 3 Moc bierna kvar Kilowary Średnia trzech mocy biernych 3 Moc bierna kvar Kilowary Suma trzech mocy biernych 32 Współczynnik mocy Średnia trzech współczynników mocy 33 Współczynnik mocy Suma trzech współczynników mocy

41 4 34 Kąt fazowy Stopnie kątowe Średnia trzech kątów fazowych 35 Kąt fazowy Stopnie kątowe Suma trzech kątów fazowych 36 Okresy na sekundę Hz Częstotliwość Częstotliwość sieci Tablica 3b Napięcia Indeks Parametru Pomiar podstawowy Jednostka wielkości Nazwa wielkości Opis parametru Napięcie Wolty Napięcie fazy L 2 Napięcie Wolty Napięcie fazy L2 3 Napięcie Wolty Napięcie fazy L3 22 Napięcie Wolty Średnia trzech napięć fazowych 23 Napięcie Wolty Suma trzech napięć fazowych 48 Napięcie Wolty Napięcie międzyfazowe L-2 49 Napięcie Wolty Napięcie międzyfazowe L2-3 5 Napięcie Wolty Napięcie międzyfazowe L3-3 Napięcie Wolty Napięcie międzyfazowe średnie Tablica 3c Prądy Indeks Parametru Pomiar podstawowy Jednostka wielkości Nazwa wielkości Opis parametru 4 Prąd mpery Prąd fazy L 5 Prąd mpery Prąd fazy L2 6 Prąd mpery Prąd fazy L3 24 Prąd mpery Średnia trzech prądów fazowych 25 Prąd mpery Suma trzech prądów fazowych 2 Prąd mpery Prąd uśredniony (I Demand) 59 Prąd mpery Prąd w przewodzie neutralnym In Tablica 3d Moce Indeks Parametru Pomiar podstawowy Jednostka wielkości Nazwa wielkości Opis parametru 7 Moc czynna kw Kilowaty Moc czynna fazy L 8 Moc czynna kw Kilowaty Moc czynna fazy L2 9 Moc czynna kw Kilowaty Moc czynna fazy L3 Moc pozorna k Kilowoltoampery Moc pozorna fazy L

42 4 Moc pozorna k Kilowoltoampery Moc pozorna fazy L2 2 Moc pozorna k Kilowoltoampery Moc pozorna fazy L3 3 Moc bierna k Kilowary Moc bierna fazy L 4 Moc bierna k Kilowary Moc bierna fazy L2 5 Moc bierna k Kilowary Moc bierna fazy L3 26 Moc czynna kw Kilowaty Średnia trzech mocy czynnych 27 Moc czynna kw Kilowaty Suma trzech mocy czynnych 28 Moc pozorna k Kilowoltoampery Średnia trzech mocy pozornych 29 Moc pozorna k Kilowoltoampery Suma trzech mocy pozornych 3 Moc bierna k Kilowoltoampery Średnia trzech mocy biernych 3 Moc bierna k Kilowoltoampery Suma trzech mocy biernych 3 Moc czynna kw Kilowaty Moc czynna uśredniona (P Demand) 45 Moc pozorna k Kilowoltoampery Moc pozorna uśredniona (S Demand) Tablica 3e Energie Indeks Parametru Pomiar podstawowy Jednostka wielkości 68 Energia czynna 37 Nazwa wielkości Opis parametru MWh Megawatogodziny = MWh Energia czynna pobierana 3 fazowa (Licznik przepełnień wartości 37) Energia czynna kwh Kilowatogodziny Energia czynna pobierana 3 fazowa 69 Energia czynna MWh Megawatogodziny = MWh Energia czynna oddawana 3 fazowa (Licznik przepełnień wartości 38) 38 Energia czynna kwh Kilowatogodziny Energia czynna oddawana 3 fazowa 44 Energia bierna Mh Megawarogodziny = MWh Energia bierna indukcyjna 3 fazowa (Licznik przepełnień wartości 45) 45 Energia bierna kh Kilowarogodziny Energia bierna indukcyjna 3 fazowa 46 Energia bierna Mh 47 Energia bierna kh Kilowarogodziny Energia bierna pojemnościowa 3 fazowa 72 Energia pozorna Mh Megawoltoamperog odziny = MWh Energia pozorna 3 fazowa (Licznik przepełnień wartości 4) 4 Energia pozorna kh Kilowoltoamperogo dziny Energia pozorna 3 fazowa 48 Energia czynna MWh Megawatogodziny = MWh Energia czynna pobierana 3-fazowa za poprzedni rok (Licznik przepełnień wartości 49) 49 Energia czynna kwh Kilowatogodziny Energia czynna pobierana 3-fazowa za poprzedni rok 5 Energia czynna MWh Megawatogodziny = MWh Energia czynna oddawana 3-fazowa za poprzedni rok (Licznik przepełnień wartości 5) 5 Energia czynna kwh Kilowatogodziny Energia czynna oddawana 3-fazowa za Megawarogodziny Energia bierna pojemnościowa 3 fazowa = MWh (Licznik przepełnień wartości 47)

43 42 poprzedni rok 52 Energia czynna MWh Megawatogodziny Energia czynna pobierana 3-fazowa za = MWh aktualny rok (Licznik przepełnień wartości 53) 53 Energia czynna kwh 54 Energia czynna MWh 55 Energia czynna kwh Kilowatogodziny Energia czynna oddawana 3-fazowa za aktualny rok 56 Energia czynna MWh Megawatogodziny = MWh Energia czynna pobierana 3-fazowa za aktualny miesiąc (Licznik przepełnień wartości 57) 57 Energia czynna kwh Kilowatogodziny Energia czynna pobierana 3-fazowa za aktualny miesiąc 58 Energia czynna MWh Megawatogodziny = MWh Energia czynna oddawana 3 fazowa za aktualny miesiąc (Licznik przepełnień wartości 59) 59 Energia czynna kwh Kilowatogodziny Energia czynna oddawana 3 fazowa za aktualny miesiąc 6 Energia czynna MWh Megawatogodziny = MWh Energia czynna pobierana 3-fazowa za aktualny tydzień (Licznik przepełnień wartości 6) 6 Energia czynna kwh Kilowatogodziny Energia czynna pobierana 3-fazowa za aktualny tydzień 62 Energia czynna MWh Megawatogodziny = MWh Energia czynna oddawana 3-fazowa za aktualny tydzień (Licznik przepełnień wartości 63) 63 Energia czynna kwh Kilowatogodziny Energia czynna oddawana 3-fazowa za aktualny tydzień 64 Energia czynna MWh Megawatogodziny = MWh Energia czynna pobierana 3-fazowa za aktualne 48 godzin (Licznik przepełnień wartości 65) 65 Energia czynna kwh Kilowatogodziny Energia czynna pobierana 3-fazowa za aktualne 48 godzin 66 Energia czynna MWh Megawatogodziny = MWh Energia czynna oddawana 3-fazowa za aktualne 48 godzin (Licznik przepełnień wartości 67) 67 Energia czynna kwh Kilowatogodziny Energia czynna oddawana 3-fazowa za aktualne 48 godzin 68 Energia czynna MWh Megawatogodziny = MWh Energia czynna pobierana 3-fazowa za aktualne 24 godziny (Licznik przepełnień wartości 69) 69 Energia czynna kwh Kilowatogodziny Energia czynna pobierana 3-fazowa za aktualne 24 godziny 7 Energia czynna MWh Megawatogodziny = MWh Energia czynna oddawana 3 fazowa za aktualne 24 godziny (Licznik przepełnień wartości 7) Kilowatogodziny Energia czynna pobierana 3-fazowa za aktualny rok Megawatogodziny Energia czynna oddawana 3-fazowa za = MWh aktualny rok (Licznik przepełnień wartości 55)

44 7 Energia czynna 43 kwh Kilowatogodziny Energia czynna oddawana 3 fazowa za aktualne 24 godziny Tablica 3f Pozostałe Indeks Parametru Pomiar podstawowy Jednostka wielkości Nazwa wielkości Opis parametru 6 Współczynnik mocy Współczynnik mocy fazy L 7 Współczynnik mocy Współczynnik mocy fazy L2 8 Współczynnik mocy Współczynnik mocy fazy L3 9 Kąt fazowy Stopnie kątowe Kąt fazowy fazy L 2 Kąt fazowy Stopnie kątowe Kąt fazowy fazy L2 2 Kąt fazowy Stopnie kątowe Kąt fazowy fazy L3 2 Współczynnik tg fazy Współczynnik tg fazy L 2 Współczynnik tg fazy Współczynnik tg fazy L2 22 Współczynnik tg fazy Współczynnik tg fazy L3 23 Współczynnik mocy Współczynnik mocy czynnej 3-fazowej 24 Współczynnik tg fazy Współczynnik tg 3-fazowy średni 5 THD U Zawartość harmonicznych dla napięcia faza 54 THD I Zawartość harmonicznych dla prądu faza 52 THD U2 Zawartość harmonicznych dla napięcia faza 2 55 THD I2 Zawartość harmonicznych dla prądu faza 2 53 THD U3 Zawartość harmonicznych dla napięcia faza 3 56 THD I3 Zawartość harmonicznych dla prądu faza 3 57 THD U Zawartość harmonicznych dla napięcia 3fazowe średnie 58 THD I Zawartość harmonicznych dla prądu 3fazowe średnie 32 Współczynnik mocy Średnia trzech współczynników mocy 33 Współczynnik mocy Suma trzech współczynników mocy 34 Kąt fazowy Stopnie kątowe Średnia trzech kątów fazowych

45 44 35 Kąt fazowy Stopnie kątowe Suma trzech kątów fazowych 36 Okresy na sekundę Hz Częstotliwość Częstotliwość sieci 24 Czas s Sekundy Czas TC - sekundy 25 Czas Czas TC godziny, minuty 26 Data Data TC miesiąc, dzień 27 Data Data TC rok 22 Status Status 222 Status 2 Status Status 3 Status Status 4 Status Status 5 Status Status 6 Status 6 Tablica 3g Harmoniczne U Indeks Parametru Pomiar podstawowy Jednostka wielkości Nazwa wielkości Opis parametru 3 HarU[2] 2-ga harmoniczna napięcia Fazy L 3 HarU[3] 3-cia harmoniczna napięcia Fazy L HarU[5] 5-ta harmoniczna napięcia Fazy L 349 HarU[5] 5-sza harmoniczna napięcia Fazy L Tablica 3h Harmoniczne U2 Indeks Parametru Pomiar podstawowy Jednostka wielkości Nazwa wielkości Opis parametru 35 HarU2[2] 2-ga harmoniczna napięcia Fazy L2 35 HarU2[3] 3-cia harmoniczna napięcia Fazy L HarU2[5] 5-ta harmoniczna napięcia Fazy L2 399 HarU2[5] 5-sza harmoniczna napięcia Fazy L2 Tablica 3i Harmoniczne U3 Indeks Parametru Pomiar podstawowy Jednostka wielkości Nazwa wielkości Opis parametru 4 HarU3[2] 2-ga harmoniczna napięcia Fazy L3 4 HarU3[3] 3-cia harmoniczna napięcia Fazy L3

46 HarU3[5] 5-ta harmoniczna napięcia Fazy L3 449 HarU3[5] 5-sza harmoniczna napięcia Fazy L3 Tablica 3j Harmoniczne I Indeks Parametru Pomiar podstawowy Jednostka wielkości Nazwa wielkości Opis parametru 45 HarI[2] 2-ga harmoniczna prądu Fazy L 45 HarI[3] 3-cia harmoniczna prądu Fazy L HarI[5] 5-ta harmoniczna prądu Fazy L 499 HarI[5] 5-sza harmoniczna prądu Fazy L Tablica 3k Harmoniczne I2 Indeks Parametru Pomiar podstawowy Jednostka wielkości Nazwa wielkości Opis parametru 5 HarI2[2] 2-ga harmoniczna prądu Fazy L2 5 HarI2[3] 3-cia harmoniczna prądu Fazy L HarI2[5] 5-ta harmoniczna prądu Fazy L2 549 HarI2[5] 5-sza harmoniczna prądu Fazy L2 Tablica 3l Harmoniczne I3 Indeks Parametru Pomiar podstawowy Jednostka wielkości Nazwa wielkości Opis parametru 55 HarI3[2] 2-ga harmoniczna prądu Fazy L3 55 HarI3[3] 3-cia harmoniczna prądu Fazy L HarI3[5] 5-ta harmoniczna prądu Fazy L3 599 HarI3[5] 5-sza harmoniczna prądu Fazy L3

47 46 Tablica 3m Minima Indeks Parametru Pomiar podstawowy Jednostka wielkości Nazwa wielkości Opis parametru 7 Napięcie Wolty Napięcie fazy L 7 Napięcie Wolty Napięcie fazy L2 72 Napięcie Wolty Napięcie fazy L3 73 Prąd mpery Prąd fazy L 74 Prąd mpery Prąd fazy L2 75 Prąd mpery Prąd fazy L3 76 Moc czynna kw Kilowaty Moc czynna fazy L 77 Moc czynna kw Kilowaty Moc czynna fazy L2 78 Moc czynna kw Kilowaty Moc czynna fazy L3 79 Moc bierna k Kilowary Moc bierna fazy L 7 Moc bierna k Kilowary Moc bierna fazy L2 7 Moc bierna k Kilowary Moc bierna fazy L3 72 Moc pozorna k Kilowoltoampery Moc pozorna fazy L 73 Moc pozorna k Kilowoltoampery Moc pozorna fazy L2 74 Moc pozorna k Kilowoltoampery Moc pozorna fazy L3 75 Współczynnik mocy Współczynnik mocy (PF) fazy L 76 Współczynnik mocy Współczynnik mocy (PF) fazy L2 77 Współczynnik mocy Współczynnik mocy (PF) fazy L3 78 Współczynnik tg fazy Stosunek mocy biernej do czynnej L 79 Współczynnik tg fazy Stosunek mocy biernej do czynnej L2 72 Współczynnik tg fazy Stosunek mocy biernej do czynnej L3 72 Napięcie Wolty Napięcie międzyfazowe L Napięcie Wolty Napięcie międzyfazowe L Napięcie Wolty Napięcie międzyfazowe L3-724 Napięcie Wolty Napięcie 3-fazowe średnie 725 Prąd mpery Prąd 3-fazowy średni 726 Moc czynna kw Kilowaty Moc czynna 3-fazowa 727 Moc bierna k Kilowoltoampery Moc bierna 3-fazowa 728 Moc pozorna k Kilowoltoampery Moc pozorna 3-fazowa 729 Współczynnik mocy Współczynnik mocy (PF) 73 Współczynnik tg Stosunek mocy biernej do czynnej 3-

48 47 fazowy 73 Okresy na sekundę Hz Częstotliwość Częstotliwość sieci 732 Napięcie Wolty Napięcie międzyfazowe średnie 733 Moc czynna kw Kilowaty Moc czynna uśredniona (P Demand) 734 Moc pozorna k Kilowoltoampery Moc pozorna uśredniona (S Demand) 735 Prąd mpery Prąd uśredniony (I Demand) 736 Prąd mpery Prąd w przewodzie neutralnym In 739 THD U Zawartość harmonicznych dla napięcia faza L 74 THD U2 Zawartość harmonicznych dla napięcia faza L2 74 THD U3 Zawartość harmonicznych dla napięcia faza L3 742 THD U Zawartość harmonicznych dla napięcia 3fazowe średnie 743 THD I Zawartość harmonicznych dla prądu faza L 744 THD I2 Zawartość harmonicznych dla prądu faza L2 745 THD I3 Zawartość harmonicznych dla prądu faza L3 746 THD I Zawartość harmonicznych dla prądu 3fazowe średnie Tablica 3n Maksima Indeks Parametru Pomiar podstawowy Jednostka wielkości Nazwa wielkości Opis parametru 8 Napięcie Wolty Napięcie fazy L 8 Napięcie Wolty Napięcie fazy L2 82 Napięcie Wolty Napięcie fazy L3 83 Prąd mpery Prąd fazy L 84 Prąd mpery Prąd fazy L2 85 Prąd mpery Prąd fazy L3 86 Moc czynna kw Kilowaty Moc czynna fazy L 87 Moc czynna kw Kilowaty Moc czynna fazy L2 88 Moc czynna kw Kilowaty Moc czynna fazy L3 89 Moc bierna k Kilowary Moc bierna fazy L 8 Moc bierna k Kilowary Moc bierna fazy L2 8 Moc bierna k Kilowary Moc bierna fazy L3 82 Moc pozorna k Kilowoltoampery Moc pozorna fazy L 83 Moc pozorna k Kilowoltoampery Moc pozorna fazy L2

49 48 84 Moc pozorna k Kilowoltoampery Moc pozorna fazy L3 85 Współczynnik mocy Współczynnik mocy (PF) fazy L 86 Współczynnik mocy Współczynnik mocy (PF) fazy L2 87 Współczynnik mocy Współczynnik mocy (PF) fazy L3 88 Współczynnik tg fazy Stosunek mocy biernej do czynnej L 89 Współczynnik tg fazy Stosunek mocy biernej do czynnej L2 82 Współczynnik tg fazy Stosunek mocy biernej do czynnej L3 82 Napięcie Wolty Napięcie międzyfazowe L Napięcie Wolty Napięcie międzyfazowe L Napięcie Wolty Napięcie międzyfazowe L3-824 Napięcie Wolty Napięcie 3-fazowe średnie 825 Prąd mpery Prąd 3-fazowy średni 826 Moc czynna kw Kilowaty Moc czynna 3-fazowa 827 Moc bierna k Kilowoltoampery Moc bierna 3-fazowa 828 Moc pozorna k Kilowoltoampery Moc pozorna 3-fazowa 829 Współczynnik mocy Współczynnik mocy (PF) 83 Współczynnik tg Stosunek mocy biernej do czynnej 3fazowy 83 Okresy na sekundę Hz Częstotliwość Częstotliwość sieci 832 Napięcie Wolty Napięcie międzyfazowe średnie 833 Moc czynna kw Kilowaty Moc czynna uśredniona (P Demand) 834 Moc pozorna k Kilowoltoampery Moc pozorna uśredniona (S Demand) 835 Prąd mpery Prąd uśredniony (I Demand) 836 Prąd mpery Prąd w przewodzie neutralnym In 839 THD U Zawartość harmonicznych dla napięcia faza L 84 THD U2 Zawartość harmonicznych dla napięcia faza L2 84 THD U3 Zawartość harmonicznych dla napięcia faza L3 842 THD U Zawartość harmonicznych dla napięcia 3fazowe średnie 843 THD I Zawartość harmonicznych dla prądu faza L 844 THD I2 Zawartość harmonicznych dla prądu faza L2

50 THD I3 Zawartość harmonicznych dla prądu faza L3 846 THD I Zawartość harmonicznych dla prądu 3fazowe średnie by odczytać dane z miernika N3IoT, należy połączyć się z serwerem, na którym N3IoT publikuje informacje i wykonać subskrypcję na temat (topic), który został wprowadzony w mierniku podczas konfiguracji protokołu MQTT. 2 MP EJESTÓW MIENIK N3IoT W mierniku N3IoT dane umieszczone są w rejestrach 6 i 32 bitowych. Zmienne procesowe i parametry miernika umieszczone są w przestrzeni adresowej rejestrów w sposób zależny od typu wartości zmiennej. Bity w rejestrze 6 bitowym numerowane są od najmłodszego do najstarszego(bb5). ejestry 32- bitowe zawierają liczby typu float w standardzie IEEE-754. Kolejność bajtów 32 najstarszy jest wysyłany pierwszy. Tablica 4 Typ Zakres adresów Opis wartości Integer (6 bitów) Integer (6 bitów) Integer (6 bitów) Integer (6 bitów) Integer (6 bitów) Float (26 bitów) Float (26 bitów) Float (26 bitów) Float (32 bity) Float (32 bity) Float (26 bitów) Wartość umieszczana w jednym rejestrze 6 bitowym. ejestry do konfiguracji miernika. Opis rejestrów zawiera tablica 6. ejestry do zapisu i odczytu. Wartość umieszczana w jednym rejestrze 6 bitowym. ejestry do konfiguracji programowalnej grupy rejestrów do odczytu. Opis rejestrów zawiera tablica 5. ejestry do zapisu i odczytu. Wartość umieszczana w jednym rejestrze 6 bitowym. ejestry do konfiguracji wyświetlanych stron. Opis rejestrów zawiera tablica 9. ejestry do zapisu i odczytu. Wartość umieszczana w jednym rejestrze 6 bitowym. ejestry statusów, wartości energii, adresu MC miernika, dane konfiguracyjne. Opis rejestrów zawiera tablica 2. ejestry do odczytu. Wartość umieszczana w jednym rejestrze 6 bitowym. ejestry konfiguracyjne protokołu MQTT. Wartość umieszczana w dwóch kolejnych rejestrach 6 bitowych. ejestry zawierają te same dane, co rejestry 32 bitowe z obszaru ejestry do odczytu. Kolejność bajtów (--3-2) Zawartość rejestrów ustawionych w rejestrach Kolejność bajtów (3-2--) Zawartość rejestrów ustawionych w rejestrach Kolejność bajtów (--3-2) Zawartość rejestrów ustawionych w rejestrach Wartości umieszczane w jednym rejestrze 32 bitowym Wartości umieszczane w jednym rejestrze 32 bitowym. Opis rejestrów zawiera tablica 2. ejestry do odczytu. Wartość umieszczana w dwóch kolejnych rejestrach 6 bitowych. ejestry zawierają te same dane, co rejestry 32 bitowe z obszaru ejestry do odczytu. Kolejność bajtów (3-2--) Tablica 5 dres rejestru Operacje Zakres Opis Zabezpieczenie - hasło Układ połączeń Domyś lnie

51 Ph/4W - 3Ph/3W 2 - Ph/2W Napięcie na zacisku 2 - napięcie fazy pierwszej L - napięcie fazy drugiej L2 2 - napięcie fazy trzeciej L3 Napięcie na zacisku 5 - napięcie fazy pierwszej L - napięcie fazy drugiej L2 2 - napięcie fazy trzeciej L3 Napięcie na zacisku 8 - napięcie fazy pierwszej L - napięcie fazy drugiej L2 2 - napięcie fazy trzeciej L3 Prąd na zaciskach,3 - prąd fazy pierwszej IL - odwrócony kierunek prądu fazy L -IL 2 - prąd fazy drugiej IL2 3 - odwrócony kierunek prądu fazy L2 -IL2 4 - prąd fazy trzeciej IL3 5 - odwrócony kierunek prądu fazy L3 -IL3 Prąd na zaciskach 4,6 - prąd fazy pierwszej IL - odwrócony kierunek prądu fazy L -IL 2 - prąd fazy drugiej IL2 3 - odwrócony kierunek prądu fazy L2 -IL2 4 - prąd fazy trzeciej IL3 5 - odwrócony kierunek prądu fazy L3 -IL3 Prąd na zaciskach 7,9 - prąd fazy pierwszej IL - odwrócony kierunek prądu fazy L -IL 2 - prąd fazy drugiej IL2 3 - odwrócony kierunek prądu fazy L2 -IL2 4 - prąd fazy trzeciej IL3 5 - odwrócony kierunek prądu fazy L3 -IL3 Zakres wejściowy prądu lub 5 -, - 5 albo 63 w zależności od wykonania Napięcie pierwotne przekładnika, dwa starsze bajty Napięcie pierwotne przekładnika, dwa młodsze bajty Napięcie wtórne przekładnika Prąd pierwotny przekładnika Prąd wtórny przekładnika Czas uśredniania mocy czynnej P Demand, mocy pozornej S Demand, prądu I Demand 5, - 3, 2-6 minut Synchronizacja z zegarem rzeczywistym - synchronizacji - synchronizacja z zegarem , , Napięcie wejściowe międzyfazowe lub Napięcie wejściowe fazowe lub 23 lub 4

52 , ,, , ,, 434, [o/oo] [o/oo]..36 s..36 s..36 s, 443, [o/oo] [o/oo]..36 s..36 s..36 s, 452, [o/oo] Kasowanie liczników energii bez zmian, - kasuj energie czynne, 2 kasuj energie bierne, 3 kasuj energie pozorna, 4 kasuj wszystkie energie Kasowanie parametrów uśrednionych P Demand, S Demand, I Demand Kasowanie min, ma Kasowanie podtrzymania sygnalizacji alarmu Wyjście alarmowe - działania logiczne warunków, 2, 3 C C v C2 v C3 2 C C2 C3 3 (C C2) v C3 4 (C v C2 C3 Wyjście alarmowe - stan przekaźnika przy wystąpieniu alarmu - przekaźnik wyłączony - przekaźnik załączony Wyjście alarmowe - blokada wyłączenia alarmu Wyjście alarmowe - sygnalizacja wystąpienia alarmu Wyjście alarmowe - wielkość dla warunku (c) 38 (kod wg tablicy 8) Wyjście alarmowe typ dla warunku n_on, noff, 2 on, 3 off, 4 H_on, 5 HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF Wyjście alarmowe - dolna wartość przełączenia warunku 9 zakresu znamionowego wejścia Wyjście alarmowe - górna wartość przełączenia warunku zakresu znamionowego wejścia Wyjście alarmowe - opóźnienie załączenia warunku Wyjście alarmowe - opóźnienie wyłączenia warunku Wyjście alarmowe - blokada ponownego załączenia warunku Wyjście alarmowe sygnalizacja wystąpienia warunku Wyjście alarmowe - wielkość dla warunku 2 (c2) 38 (kod wg tablicy 8) Wyjście alarmowe typ dla warunku 2 n_on, noff, 2 on, 3 off, 4 H_on, 5 HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF Wyjście alarmowe - dolna wartość przełączenia warunku 2 9 zakresu znamionowego wejścia Wyjście alarmowe - górna wartość przełączenia warunku 2 zakresu znamionowego wejścia Wyjście alarmowe - opóźnienie załączenia warunku 2 Wyjście alarmowe - opóźnienie wyłączenia warunku 2 Wyjście alarmowe - blokada ponownego załączenia warunku 2 Wyjście alarmowe sygnalizacja wystąpienia warunku 2 Wyjście alarmowe - wielkość dla warunku 3 (c3) 38 (kod wg tablicy 8) Wyjście alarmowe typ dla warunku 3 n_on, noff, 2 on, 3 off, 4 H_on, 5 HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF Wyjście alarmowe - dolna wartość przełączenia warunku 3 9 zakresu znamionowego wejścia Wyjście alarmowe - górna wartość przełączenia warunku 3

53 52 [o/oo]..36 s..36 s..36 s, , ,, 465, [o/oo] [o/oo]..36 s..36 s..36 s, 474, [o/oo] [o/oo]..36 s..36 s..36 s, 483, [o/oo] [o/oo]..36 s..36 s..36 s zakresu znamionowego wejścia Wyjście alarmowe - opóźnienie załączenia warunku 3 Wyjście alarmowe - opóźnienie wyłączenia warunku 3 Wyjście alarmowe - blokada ponownego załączenia warunku 2 Wyjście alarmowe sygnalizacja wystąpienia warunku 2 Wyjście alarmowe 2- działania logiczne warunków, 2, 3 C C v C2 v C3 2 C C2 C3 3 (C C2) v C3 4 (C v C2 C3 Wyjście alarmowe 2- stan przekaźnika przy wystąpieniu alarmu - przekaźnik wyłączony - przekaźnik załączony Wyjście alarmowe 2- blokada wyłączenia alarmu Wyjście alarmowe 2 - sygnalizacja wystąpienia alarmu Wyjście alarmowe 2 - wielkość dla warunku (c) 38 (kod wg tablicy 8) Wyjście alarmowe 2 typ dla warunku n_on, noff, 2 on, 3 off, 4 H_on, 5 HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF Wyjście alarmowe 2 - dolna wartość przełączenia warunku 9 zakresu znamionowego wejścia Wyjście alarmowe 2 - górna wartość przełączenia warunku zakresu znamionowego wejścia Wyjście alarmowe 2 - opóźnienie załączenia warunku Wyjście alarmowe 2 - opóźnienie wyłączenia warunku Wyjście alarmowe 2 - blokada ponownego załączenia warunku Wyjście alarmowe 2 sygnalizacja wystąpienia warunku Wyjście alarmowe 2 - wielkość dla warunku 2 (c2) 38 (kod wg tablicy 8) Wyjście alarmowe 2 typ dla warunku 2 n_on, noff, 2 on, 3 off, 4 H_on, 5 HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF Wyjście alarmowe 2 - dolna wartość przełączenia warunku 2 9 zakresu znamionowego wejścia Wyjście alarmowe 2 - górna wartość przełączenia warunku 2 zakresu znamionowego wejścia Wyjście alarmowe 2 - opóźnienie załączenia warunku 2 Wyjście alarmowe 2 - opóźnienie wyłączenia warunku 2 Wyjście alarmowe 2 - blokada ponownego załączenia warunku 2 Wyjście alarmowe 2 sygnalizacja wystąpienia warunku 2 Wyjście alarmowe 2 - wielkość dla warunku 3 (c3) 38 (kod wg tablicy 8) Wyjście alarmowe 2 typ dla warunku 3 n_on, noff, 2 on, 3 off, 4 H_on, 5 HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF Wyjście alarmowe 2 - dolna wartość przełączenia warunku 3 9 zakresu znamionowego wejścia Wyjście alarmowe 2 - górna wartość przełączenia warunku 3 zakresu znamionowego wejścia Wyjście alarmowe 2 - opóźnienie załączenia warunku 3 Wyjście alarmowe 2 - opóźnienie wyłączenia warunku 3 Wyjście alarmowe 2 - blokada ponownego załączenia warunku 2

54 , 46...FFFF 47...FFFF 48...FFFF 49...F FFFF 46...FFFF 47...FFFF 48...F , ,.. 2,,, Wyjście alarmowe 2 sygnalizacja wystąpienia warunku 2 dres w sieci Modbus Tryb transmisji ->8n2, ->8e, 2->8o, 3->8n Prędkość transmisji ->48, ->96 2->92, 3->384, 4->576, 5->52 Uaktualnij zmianę parametrów transmisji Grupa, wielkości archiwizowane bit, bitu, bit2- I,...,bit5- PF2,wg tabl.8 Grupa, wielkości archiwizowane bit6- tg2, bit7-thd U2,...,bit3 Q,wg tabl.8 Grupa, wielkości archiwizowane bit32- S, bit33- PF avg,...,bit47- En P-,wg tabl.8 Grupa, wielkości archiwizowane bit48 En Q ind,...,bit5kolejność faz wg tabl.8 Grupa, wielkość wyzwalająca archiwizację Grupa, typ archiwizacji n_on, noff, 2 on, 3 off, 4 H_on, 5 HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF Grupa, dolny próg archiwizacji w o/oo Grupa, górny próg archiwizacji w o/oo Grupa, okres archiwizacji w sekundach Grupa 2, wielkości archiwizowane bit, bitu, bit2- I,...,bit5- PF2,wg tabl.8 Grupa 2, wielkości archiwizowane bit6- tg2, bit7-thd U2,...,bit3 Q,wg tabl.8 Grupa 2, wielkości archiwizowane bit32- S, bit33- PF avg,...,bit47- En P-,wg tabl.8 Grupa 2, wielkości archiwizowane bit48 En Q ind,...,bit5kolejność faz wg tabl.8 Grupa 2, wielkość wyzwalająca archiwizację Grupa 2, typ archiwizacji n_on, noff, 2 on, 3 off, 4 H_on, 5 HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF Grupa 2, dolny próg archiwizacji w o/oo Grupa 2, górny próg archiwizacji w o/oo Grupa 2, okres archiwizacji w sekundach Kopiowanie archiwum do pamięci archiwum plików kopiuj archiwum do pamięci archiwum plików /tylko te rekordy które zostały zarejestrowane od ostatniego kopiowania/ Kasowanie całego wewnętrznego archiwum Separator pola - przecinek, - średnik ; 2 - tabulator ' ' Separator dziesiętny - kropka '.' - przecinek ',' Włączenie/ wyłączenie klienta DHCP (obsługa automatycznego pozyskiwania parametrów protokołu IP interfejsu Ethernet miernika od zewnętrznych serwerów DHCP występujących w obrębie tej 9 9,.

55 54 samej sieci lokalnej LN) - wyłączona obsługa DHCP należy ręcznie skonfigurować adres IP oraz maskę podsieci miernika; - Włączona obsługa DHCP, miernik automatycznie po włączeniu zasilania lub wybraniu z menu opcji PPL lub wpisania do rejestru 499 wartości otrzyma adres IP, maskę podsieci oraz adres bramy od serwera DHCP, adres bramy będzie adresem serwera który przydzielił parametry miernikowi, Trzeci i drugi bajt (B3.B2) adresu IP miernika, format adresu IPv4 B3.B2.B.B Pierwszy i zerowy bajt (B.B) adresu IP miernika, format adresu IPv4 B3.B2.B.B , , 452, Trzeci i drugi bajt (B3.B2) maski podsieci miernika, format maski B3.B2.B.B Pierwszy i zerowy bajt (B.B) maski podsieci miernika, format maski B3.B2.B.B Trzeci i drugi bajt (B3.B2) bramy domyślnej miernika, format adresu bramy B3.B2.B.B Pierwszy i zerowy bajt (B.B) bramy domyślnej miernika, format adresu bramy B3.B2.B.B Trzeci i drugi bajt (B3.B2) adresu DNS miernika, format adresu IPv4 B3.B2.B.B Pierwszy i zerowy bajt (B.B) adresu DNS miernika, format adresu IPv4 B3.B2.B.B Prędkość transmisji interfejsu Ethernet automatyczny wybór prędkości transmisji, Mb/s 2 Mb/s Numer portu komend serwera FTP Numer portu danych serwera FTP Maksymalna ilość jednoczesnych połączeń z usługą Modbus TCP/IP Czas zamknięcia portu usługi Modbus TCP/IP, wartość wyrażona w sekundach dres urządzenia dla protokołu Modbus TCP/IP Numer portu Modbus TCP Numeru portu serwera www Zapamiętanie nowych parametrów interfejsu Ethernet i przeinicjowanie interfejsu bez zmian, zapamiętanie nowych parametrów i przeinicjowanie interfejsu Ethernet, Język Menu -ENG, -PL, 2-DE Zapis parametrów standardowych (wraz w wyzerowaniem energii oraz min, ma i parametrów uśrednionych) łącznie z Ethernetem, Sekundy Godzina * + Minuty Miesiąc * + dzień ok 4932 (C 8= ) 356 (6 4=.) = = Wartości przełączeń warunków alarmów zapisane w rejestrach 436, 437, 454, 455, 467, 468, 476, 477, 485, 486 są pomnożone przez np. wartość należy zapisać.

56 55 Tablica 6 dres rejestru Operacje Zakres Opis Domyślnie ejestr programowalnej grupy rejestrów do odczytu ejestr 2 programowalnej grupy rejestrów do odczytu ejestr 3 programowalnej grupy rejestrów do odczytu ejestr 4 programowalnej grupy rejestrów do odczytu ejestr 5 programowalnej grupy rejestrów do odczytu ejestr 6 programowalnej grupy rejestrów do odczytu ejestr 7 programowalnej grupy rejestrów do odczytu ejestr 8 programowalnej grupy rejestrów do odczytu ejestr 9 programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr 2 programowalnej grupy rejestrów do odczytu ejestr 3 programowalnej grupy rejestrów do odczytu ejestr 4 programowalnej grupy rejestrów do odczytu ejestr 5 programowalnej grupy rejestrów do odczytu ejestr 6 programowalnej grupy rejestrów do odczytu ejestr 7 programowalnej grupy rejestrów do odczytu ejestr 8 programowalnej grupy rejestrów do odczytu ejestr 9 programowalnej grupy rejestrów do odczytu ejestr 2 programowalnej grupy rejestrów do odczytu ejestr 2 programowalnej grupy rejestrów do odczytu ejestr 22 programowalnej grupy rejestrów do odczytu ejestr 23 programowalnej grupy rejestrów do odczytu ejestr 24 programowalnej grupy rejestrów do odczytu ejestr 25 programowalnej grupy rejestrów do odczytu ejestr 26 programowalnej grupy rejestrów do odczytu ejestr 27 programowalnej grupy rejestrów do odczytu ejestr 28 programowalnej grupy rejestrów do odczytu ejestr 29 programowalnej grupy rejestrów do odczytu ejestr 3 programowalnej grupy rejestrów do odczytu ejestr 3 programowalnej grupy rejestrów do odczytu ejestr 32 programowalnej grupy rejestrów do odczytu ejestr 33 programowalnej grupy rejestrów do odczytu ejestr 34 programowalnej grupy rejestrów do odczytu ejestr 35 programowalnej grupy rejestrów do odczytu ejestr 36 programowalnej grupy rejestrów do odczytu ejestr 37 programowalnej grupy rejestrów do odczytu ejestr 38 programowalnej grupy rejestrów do odczytu ejestr 39 programowalnej grupy rejestrów do odczytu ejestr 4 programowalnej grupy rejestrów do odczytu ejestr 4 programowalnej grupy rejestrów do odczytu ejestr 42 programowalnej grupy rejestrów do odczytu ejestr 43 programowalnej grupy rejestrów do odczytu ejestr 44 programowalnej grupy rejestrów do odczytu ejestr 45 programowalnej grupy rejestrów do odczytu ejestr 46 programowalnej grupy rejestrów do odczytu ejestr 47 programowalnej grupy rejestrów do odczytu ejestr 48 programowalnej grupy rejestrów do odczytu ejestr 49 programowalnej grupy rejestrów do odczytu ejestr 5 programowalnej grupy rejestrów do odczytu ejestr 5 programowalnej grupy rejestrów do odczytu ejestr 52 programowalnej grupy rejestrów do odczytu ejestr 53 programowalnej grupy rejestrów do odczytu ejestr 54 programowalnej grupy rejestrów do odczytu

57 56 dres rejestru Operacje Zakres Opis Domyślnie , ejestr 55 programowalnej grupy rejestrów do odczytu ejestr 56 programowalnej grupy rejestrów do odczytu ejestr 57 programowalnej grupy rejestrów do odczytu ejestr 58 programowalnej grupy rejestrów do odczytu ejestr 59 programowalnej grupy rejestrów do odczytu ejestr 6 programowalnej grupy rejestrów do odczytu Przywróć grupę fabryczną bez zmian, przywróć grupę fabryczną Tablica 8 dres rejestrów dres rejestru 6 bit 26 32/ 32 bit / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / Operacje Opis Zawartość rejestru ustawionego w rejestrze 42 Zawartość rejestru ustawionego w rejestrze 42 Zawartość rejestru ustawionego w rejestrze 422 Zawartość rejestru ustawionego w rejestrze 423 Zawartość rejestru ustawionego w rejestrze 424 Zawartość rejestru ustawionego w rejestrze 425 Zawartość rejestru ustawionego w rejestrze 426 Zawartość rejestru ustawionego w rejestrze 427 Zawartość rejestru ustawionego w rejestrze 428 Zawartość rejestru ustawionego w rejestrze 429 Zawartość rejestru ustawionego w rejestrze 42 Zawartość rejestru ustawionego w rejestrze 42 Zawartość rejestru ustawionego w rejestrze 422 Zawartość rejestru ustawionego w rejestrze 423 Zawartość rejestru ustawionego w rejestrze 424 Zawartość rejestru ustawionego w rejestrze 425 Zawartość rejestru ustawionego w rejestrze 426 Zawartość rejestru ustawionego w rejestrze 427 Zawartość rejestru ustawionego w rejestrze 428 Zawartość rejestru ustawionego w rejestrze 429 Zawartość rejestru ustawionego w rejestrze 422 Zawartość rejestru ustawionego w rejestrze 422 Zawartość rejestru ustawionego w rejestrze 4222 Zawartość rejestru ustawionego w rejestrze 4223 Zawartość rejestru ustawionego w rejestrze 4224 Zawartość rejestru ustawionego w rejestrze 4225 Zawartość rejestru ustawionego w rejestrze 4226 Zawartość rejestru ustawionego w rejestrze 4227 Zawartość rejestru ustawionego w rejestrze 4228 Zawartość rejestru ustawionego w rejestrze 4229 Zawartość rejestru ustawionego w rejestrze 423 Zawartość rejestru ustawionego w rejestrze 423 Zawartość rejestru ustawionego w rejestrze 4232 Zawartość rejestru ustawionego w rejestrze 4233 Zawartość rejestru ustawionego w rejestrze 4234 Zawartość rejestru ustawionego w rejestrze 4235 Zawartość rejestru ustawionego w rejestrze 4236 Zawartość rejestru ustawionego w rejestrze 4237 Zawartość rejestru ustawionego w rejestrze 4238 Zawartość rejestru ustawionego w rejestrze 4239 Zawartość rejestru ustawionego w rejestrze 424 Zawartość rejestru ustawionego w rejestrze 424

58 7284/ / / / / / / /798 73/7 732/72 734/74 736/76 738/78 73/7 732/72 734/74 736/76 738/ Zawartość rejestru ustawionego w rejestrze 4242 Zawartość rejestru ustawionego w rejestrze 4243 Zawartość rejestru ustawionego w rejestrze 4244 Zawartość rejestru ustawionego w rejestrze 4245 Zawartość rejestru ustawionego w rejestrze 4246 Zawartość rejestru ustawionego w rejestrze 4247 Zawartość rejestru ustawionego w rejestrze 4248 Zawartość rejestru ustawionego w rejestrze 4249 Zawartość rejestru ustawionego w rejestrze 425 Zawartość rejestru ustawionego w rejestrze 425 Zawartość rejestru ustawionego w rejestrze 4252 Zawartość rejestru ustawionego w rejestrze 4253 Zawartość rejestru ustawionego w rejestrze 4254 Zawartość rejestru ustawionego w rejestrze 4255 Zawartość rejestru ustawionego w rejestrze 4256 Zawartość rejestru ustawionego w rejestrze 4257 Zawartość rejestru ustawionego w rejestrze 4258 Zawartość rejestru ustawionego w rejestrze 4259 Tablica 9 dres rejestru Operacje FFFF F Zakres Opis Domyślnie.. 36 Podświetlenie Wyłączone, - Włączone Czas do wyłączenia podświetlenia Włączenie wyświetlania stron Bit strona, Bit strona 2,...Bit5 strona 6 Włączenie wyświetlania stron Bit strona 7, Bit strona 8,...Bit6 strona 23 Strona wyświetlacz, U Strona wyświetlacz 2, U2 Strona wyświetlacz 3, U3 Strona 2 wyświetlacz, U2 Strona 2 wyświetlacz 2, U23 Strona 2 wyświetlacz 3, U3 Strona 3 wyświetlacz, I Strona 3 wyświetlacz 2, I2 Strona 3 wyświetlacz 3, I3 Strona 4 wyświetlacz, P Strona 4 wyświetlacz 2, P2 Strona 4 wyświetlacz 3, P3 Strona 5 wyświetlacz, Q Strona 5 wyświetlacz 2, Q2 Strona 5 wyświetlacz 3, Q3 Strona 6 wyświetlacz, PF Strona 6 wyświetlacz 2, PF2 Strona 6 wyświetlacz 3, PF3 Strona 7 wyświetlacz, tg Strona 7 wyświetlacz 2, tg2 Strona 7 wyświetlacz 3, tg3 Strona 8 wyświetlacz, P Strona 8 wyświetlacz 2, Q Strona 8 wyświetlacz 3, S Strona 9 wyświetlacz, U avg Strona 9 wyświetlacz 2, I avg Strona 9 wyświetlacz 3, I(N) FFFF 7F

59 dres rejestru Operacje 58 Zakres Opis Domyślnie Strona wyświetlacz, PFavg Strona wyświetlacz 2, tgavg Strona wyświetlacz 3, f Strona wyświetlacz, U Strona wyświetlacz 2, I Strona wyświetlacz 3, P Strona 2 wyświetlacz, Q Strona 2 wyświetlacz 2, S Strona 2 wyświetlacz 3, PF Strona 3 wyświetlacz, U2 Strona 3 wyświetlacz 2, I2 Strona 3 wyświetlacz 3, P2 Strona 4 wyświetlacz, Q2 Strona 4 wyświetlacz 2, S2 Strona 4 wyświetlacz 3, PF2 Strona 5 wyświetlacz, U3 Strona 5 wyświetlacz 2, I3 Strona 5 wyświetlacz 3, P3 Strona 6 wyświetlacz, Q3 Strona 6 wyświetlacz 2, S3 Strona 6 wyświetlacz 3, PF3 Strona 7 wyświetlacz, P DMD Strona 7wyświetlacz 2, S DMD Strona 7wyświetlacz 3, I DMD Strona 8 wyświetlacz, P Strona 8 wyświetlacz 2, En P+ Strona 8 wyświetlacz 3, En PStrona 9 wyświetlacz, Q Strona 9 wyświetlacz 2, EnQL Strona 9 wyświetlacz 3, EnQC Strona 2 wyświetlacz, S Strona 2 wyświetlacz 2, En S Strona 2 wyświetlacz 3, f Strona 2 wyświetlacz, TH U Strona 2 wyświetlacz 2, TH U2 Strona 2 wyświetlacz 3, TH U3 Strona 22 wyświetlacz, TH I Strona 22 wyświetlacz 2, TH I2 Strona 22 wyświetlacz 3, TH I3 Przywróć strony fabryczne - nie

60 dres rejestru Operacje 59 Zakres Opis Domyślnie - 3Ph/4W 2-3Ph/3W 3 - PH/2W dres rejestru Operacje Tablica 2 Zakres Opis Identyfikator Wersja bootloadera Wersja programu Kod wykonania Napięcie nominalne Napięcie nominalne Prąd nominalny Prąd nominalny Siódmy i szósty bajt (B7.B6) numeru seryjnego, format B7B6B5B4B3B2BB Piąty i czwarty bajt (B5.B4) numeru seryjnego, format B7B6B5B4B3B2BB Trzeci i drugi bajt (B3.B2) numeru seryjnego, format B7B6B5B4B3B2BB Pierwszy i zerowy bajt (B.B) numeru seryjnego, format B7B6B5B4B3B2BB ejestr statusu opis poniżej ejestr statusu 2 opis poniżej ejestr statusu 3 opis poniżej ejestr statusu 4 opis poniżej ejestr statusu 5 opis poniżej ejestr statusu 6 opis poniżej Piąty i czwarty bajt (B5.B4) adresu MC miernika, format B5B4B3B2BB Trzeci i drugi bajt (B3.B2) adresu MC miernika, format B5B4B3B2BB Pierwszy i zerowy bajt (B.B) adresu MC miernika, format B5B4B3B2BB ejestr statusu 7 opis poniżej Energia czynna pobierana, dwa starsze bajty Energia czynna pobierana, dwa młodsze bajty Energia czynna oddawana, dwa starsze bajty Energia czynna oddawana, dwa młodsze bajty Energia bierna indukcyjna, dwa starsze bajty Energia bierna indukcyjna, dwa młodsze bajty Energia bierna pojemnościowa, dwa starsze bajty Energia bierna pojemnościowa, dwa młodsze bajty Energia pozorna, dwa starsze bajty Energia pozorna, dwa młodsze bajty Domyślnie E6 577/23 /4 /63 5/63

61 Zapełnienie archiwum plików w o/oo Zapełnienie pamięci wewnętrznej archiwum grupy w o/oo Zapełnienie pamięci wewnętrznej archiwum grupy 2 w o/oo Łączne zapełnienie pamięci wewnętrznej archiwum dla grupy i 2 w o/oo Procentowy postęp przy kopiowaniu wewnętrznego archiwum do archiwum plików dla grupy w o/oo Procentowy postęp przy kopiowaniu wewnętrznego archiwum do archiwum plików dla grupy 2 w o/oo Łączny procentowy postęp przy kopiowaniu wewnętrznego archiwum do archiwum plików dla grupy i 2 w o/oo Energia czynna pobierana 3-fazowa za poprzedni rok, dwa starsze bajty Energia czynna pobierana 3-fazowa za poprzedni rok, dwa młodsze bajty Energia czynna oddawana 3-fazowa za poprzedni rok, dwa starsze bajty Energia czynna oddawana 3-fazowa za poprzedni rok, dwa młodsze bajty Energia czynna pobierana 3-fazowa za aktualny rok, dwa starsze bajty Energia czynna pobierana 3 fazowa za aktualny rok, dwa młodsze bajty Energia czynna oddawana 3-fazowa za aktualny rok, dwa starsze bajty Energia czynna oddawana 3 fazowa za aktualny rok, dwa młodsze bajty Energia czynna pobierana 3-fazowa za aktualny miesiąc, dwa starsze bajty Energia czynna pobierana 3 fazowa za aktualny miesiąc, dwa młodsze bajty Energia czynna oddawana 3-fazowa za aktualny miesiąc, dwa starsze bajty Energia czynna oddawana 3 fazowa za aktualny miesiąc, dwa młodsze bajty Energia czynna pobierana 3-fazowa za aktualny tydzień, dwa starsze bajty Energia czynna pobierana 3 fazowa za aktualny tydzień, dwa młodsze bajty Energia czynna oddawana 3-fazowa za aktualny tydzień, dwa starsze bajty Energia czynna oddawana 3 fazowa za aktualny tydzień, dwa młodsze bajty Energia czynna pobierana 3-fazowa za aktualne 48 godzin, dwa starsze bajty Energia czynna pobierana 3 fazowa za aktualne 48 godzin, dwa młodsze bajty Energia czynna oddawana 3-fazowa za aktualne 48 godzin, dwa starsze bajty Energia czynna oddawana 3 fazowa za aktualne 48 godzin, dwa młodsze bajty Energia czynna pobierana 3-fazowa za aktualne 24 godziny, dwa starsze bajty Energia czynna pobierana 3 fazowa za aktualne 24 godziny, dwa młodsze bajty Energia czynna oddawana 3-fazowa za aktualne 24 godziny, dwa starsze bajty Energia czynna oddawana 3 fazowa za aktualne 24 godziny, dwa młodsze bajty

62 6 Energie są udostępniane w setkach watogodzin (arogodzin) w podwójnych rejestrach 6-bitowych, dlatego przy przeliczaniu wartości poszczególnych energii z rejestrów należy podzielić je przez tj. Energia czynna pobierana = (wartość rej wartość rej. 4427) / [kwh] Energia czynna oddawana = (wartość rej wartość rej. 4429) / [kwh] Energia bierna indukcyjna = (wartość rej wartość rej. 443) / [karh] Energia bierna pojemnościowa = (wartość rej wartość rej. 4433) / [karh] Energia pozorna = (wartość rej wartość rej. 4435) / [kh] nalogicznie należy przeliczać energie z rejestrów od 4462 do ejestr Statusu urządzenia (adres 445, ) Bit 5 uszkodzenie pamięci FM Bit 4 kalibracji wejścia Bit 3 Bit 2 Bit błąd w rejestrach konfiguracyjnych Bit błąd w rejestrach wyświetlanych stron Bit 9 błąd w rejestrach konfiguracji programowalnej grupy rejestrów do odczytu Bit 8 błąd wartości energii Bit 7 błąd kolejności faz Bit 6 błąd w rejestrach protokołu MQTT Bit 5 błąd w rejestrach przekaźnika nadzorczego Bit 4 Bit 3 Bit 2 obecność Ethernetu i pamięci wewnętrznej Bit zużyta bateria czasu TC Bit ejestr Statusu 2 (adres 446, ) Bit 5 - sygnalizacja wystąpienia warunku 3 dla alarmu 2 Bit 4 - sygnalizacja wystąpienia warunku 2 dla alarmu 2 Bit 3 - sygnalizacja wystąpienia warunku dla alarmu 2 Bit 2 - sygnalizacja wystąpienia alarmu 2 Bit - alarm 2 warunek 3 aktywny Bit alarm 2 warunek 2 aktywny Bit 9 alarm 2 warunek aktywny Bit 8 alarm 2 aktywny Bit 7 - sygnalizacja wystąpienia warunku 3 dla alarmu Bit 6 - sygnalizacja wystąpienia warunku 2 dla alarmu Bit 5 - sygnalizacja wystąpienia warunku dla alarmu Bit 4 - sygnalizacja wystąpienia alarmu Bit 3 - alarm warunek 3 aktywny Bit 2 alarm warunek 2 aktywny Bit alarm warunek aktywny Bit alarm aktywny ejestr Statusu 3 (adres 447, ) Status archiwum plików Bit 5 podłączony Ethernet Bit 4 Bit 3 Bit 2 Bit - oczekiwanie na spełnienie warunków archiwizacji, - archiwizacja w 2-ej grupie archiwizacji, Bit - oczekiwanie na spełnienie warunków archiwizacji, - archiwizacja w -ej grupie archiwizacji, Bit 9 Bit 8 Grupa 2 archiwizacji załączona Bit 7 Grupa archiwizacji załączona Bit 6 Bit 5 kopiowanie pamięci wewnętrznej do archiwum plików z 2 -ej grupy archiwizacji, Bit 4 kopiowanie pamięci wewnętrznej do archiwum plików z -ej grupy archiwizacji, Bit 3 rchiwum plików zapełnione, ( poniżej 4 dni do zapełnienia archiwum plików przy sek. interwale ) Bit 2 rchiwum plików zapełnione w 7 Bit rchiwum plików zainicjowane poprawnie Bit Błąd systemu archiwum plików ejestr Statusu 4 (adres 448, ) charakter mocy biernej Bit 5 synchronizacja pomiaru z fazą L3 Bit 4 synchronizacja pomiaru z fazą L2 Bit 3 synchronizacja pomiaru z fazą L Bit 2 - synchronizacja pomiaru od prądu Bit pojemnościowy 3L maksimum Bit pojemnościowy 3L minimum Bit 9 pojemnościowy 3L Bit 8 pojemnościowy L3 maksimum Bit 7 pojemnościowy L3 minimum Bit 6 pojemnościowy L3 Bit 5 pojemnościowy L2 maksimum Bit 4 pojemnościowy L2 minimum Bit 3 pojemnościowy L2 Bit 2 pojemnościowy L maksimum Bit pojemnościowy L minimum Bit pojemnościowy L

63 62 ejestr Statusu 5 (adres 449, ) Bit 8 alarm, warunek 3 dla fazy L3 aktywny Bit 7 alarm, warunek 3 dla fazy L2 aktywny Bit 6 alarm, warunek 3 dla fazy L aktywny Bit 5 alarm, warunek 2 dla fazy L3 aktywny Bit 4 alarm, warunek 2 dla fazy L2 aktywny Bit 3 alarm, warunek 2 dla fazy L aktywny Bit 2 alarm, warunek dla fazy L3 aktywny Bit alarm, warunek dla fazy L2 aktywny Bit alarm, warunek dla fazy L aktywny ejestr Statusu 6 (adres 442, ) Bit 8 alarm 2, warunek 3 dla fazy L3 aktywny Bit 7 alarm 2, warunek 3 dla fazy L2 aktywny Bit 6 alarm 2, warunek 3 dla fazy L aktywny Bit 5 alarm 2, warunek 2 dla fazy L3 aktywny Bit 4 alarm 2, warunek 2 dla fazy L2 aktywny Bit 3 alarm 2, warunek 2 dla fazy L aktywny Bit 2 alarm 2, warunek dla fazy L3 aktywny Bit alarm 2, warunek dla fazy L2 aktywny Bit alarm 2, warunek dla fazy L aktywny ejestr Statusu 7 (adres 4424, ) Bit 8 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit funkcje protokołu MQTT włączone Bit funkcje przekaźnika nadzorczego włączone Tablica 2 dres rejestru Operacje Zakres 45 FFFF,, FEFE -FEFE -FFFE Opis Stan połączenia z serwerem MQTT FFFF połączenia, próba nawiązania połączenia, nawiązano połączenie. Pierwszy i drugi bajt adresu IP brokera MQTT (BB2). Trzeci i czwarty bajt adresu IP brokera MQTT (B3B4). Numer portu brokera MQTT. Okres, co jaki publikowane są dane (w sekundach). Zapis konfiguracji do pamięci nieulotnej bez zmian, zapisz zmiany. Włączenie lub wyłączenie publikowania danych dla serwera MQTT dane nie są publikowane, publikowanie danych na serwer. Nazwa klienta MQTT zapisana po dwa znaki na każdy rejestr. Przykładowo nazwa klienta w postaci 2345 zostanie w rejestrach zapisana następująco 2D, 2, 2E, 3-39 (cyfry), , 5 (duże litery), 6-7 (małe , litery) Nazwa tematu (topic) MQTT zapisana po dwa znaki na każdy 2D, 2, 2E, 3-39 rejestr. Przykładowo nazwa tematu w postaci zostanie w rejestrach zapisana następująco (cyfry), 4- Domyślnie FFFF 25BB

64 , , Parametry przesyłane przez MQTT bit - Standardowe bit - Napięcia bit2 - Prądy bit3 - Moce bit4 - Energie bit5 - Pozostałe -3FFF bit6 - Harmoniczne U bit7 - Harmoniczne U2 bit8 - Harmoniczne U3 bit9 - Harmoniczne I bit - Harmoniczne I2 bit - Harmoniczne I3 bit2 - Minima bit3 - Maksima 5 (duże litery), 6-7 (małe litery) 4529 Tablica 22 dres rejestrów 6 bit 26 32/ /8 62/82 64/84 66/86 68/88 6/8 62/82 64/84 66/86 68/88 62/82 622/ / / /828 63/83 632/ / / /838 64/84 642/ / / /848 65/85 652/ / / /858 66/86 662/ / /866 dres rejestru 32 bit Operacje Opis Jednost -ka Napięcie fazy L Prąd fazy L Moc czynna fazy L Moc bierna fazy L Moc pozorna fazy L Współczynnik mocy czynnej fazy L (PF=P/S)) współczynnik tg fazy L (tg =Q/P) THD U* THD I Napięcie fazy L2 Prąd fazy L2 Moc czynna w fazie L2 Moc bierna fazy L2 Moc pozorna fazy L2 Współczynnik mocy czynnej fazy L2 (PF2=P2/S2)) współczynnik tg fazy L2 (tg2 =Q2/P2) THD U2* THD I2 Napięcie fazy L3 Prąd fazy L3 Moc czynna fazy L3 Moc bierna fazy L3 Moc pozorna fazy L3 Współczynnik mocy czynnej fazy L3 (PF3=P3/S3)) współczynnik tg fazy L3 (tg3 =Q3/P3) THD U3* THD I3 Napięcie 3-fazowe średnie Prąd 3-fazowy średni Moc 3-fazowa czynna (P+P2+P3) Moc 3-fazowa bierna (Q+Q2+Q3) Moc 3-fazowa pozorna (S+S2+S3) współczynnik mocy czynnej 3-fazowej (PF=P/S) współczynnik tg 3-fazowy średni (tg=q/p) W r W r W r W r - 3Ph 3Ph Ph / / / 4W 3W 2W

65 64 668/868 67/87 672/ / / /878 68/88 682/ / / / / / / / / / / / / / /8 62/82 64/84 66/86 68/88 62/82 622/ / / /828 63/73 632/ / / /838 64/84 642/ / / /848 65/85 652/ / THD U* 3-fazowe średnie THD I 3-fazowe średnie Częstotliwość Napięcie międzyfazowe L-2 Napięcie międzyfazowe L2-3 Napięcie międzyfazowe L3- Napięcie międzyfazowe średnie moc czynna uśredniona ( P Demand ) moc pozorna uśredniona (S Demand ) prąd uśredniony (I Demand) Prąd w przewodzie neutralnym(wyliczany z wektorów) Energia czynna pobierana 3-fazowa (ilość przepełnień rejestru 7546, zerowana po przekroczeniu 9999,9 MWh) Energia czynna pobierana 3 fazowa (licznik zliczający do 99999,99 kwh) Energia czynna oddawana 3-fazowa (ilość przepełnień rejestru 7548, zerowana po przekroczeniu 9999,9 MWh) Energia czynna oddawana 3 fazowa (licznik zliczający do 99999,99 kwh) Energia bierna indukcyjna 3-fazowa (ilość przepełnień rejestru 755, zerowana po przekroczeniu 9999,9 Mrh) Energia bierna indukcyjna 3 fazowa (licznik zliczający do 99999,99 krh) Energia bierna pojemnościowa 3-fazowa (ilość przepełnień rejestru 7552, zerowana po przekroczeniu 9999,9 Mrh) Energia bierna pojemnościowa 3 fazowa (licznik zliczający do 99999,99 krh) Energia pozorna (ilość przepełnień rejestru 7554, zerowana po przekroczeniu 9999,9 Mh) Energia pozorna (licznik zliczający do 99999,99 kh) Czas sekundy Czas godziny, minuty Data miesiąc, dzień ok 24-2 ejestr statutu ejestr statutu 2 ejestr statutu 3 ejestr statutu 4 ejestr statutu 5 ejestr statutu 6 Napięcie L min Napięcie L ma Napięcie L2 min Napięcie L2 ma Napięcie L3 min Napięcie L3 ma Prąd L min Prąd L ma Prąd L2 min Prąd L2 ma f W MWh kwh MWh kwh Mrh krh Mrh krh Mh kh sek

66 65 656/ /858 66/86 662/ / / /868 67/87 672/ / / /878 68/88 682/ / / /888 69/89 692/ / / /898 62/82 622/ / / /828 62/82 622/ / / / / / / / / / / / / / / / / / / / / / / Prąd L3 min Prąd L3 ma Moc czynna L min Moc czynna L ma Moc czynna L2 min Moc czynna L2 ma Moc czynna L3 min Moc czynna L3 ma Moc bierna L min Moc bierna L ma Moc bierna L2 min Moc bierna L2 ma Moc bierna L3 min Moc bierna L3 ma Moc pozorna L min Moc pozorna L ma Moc pozorna L2 min Moc pozorna L2 ma Moc pozorna L3 min Moc pozorna L3 ma Współczynnik mocy (PF) L min Współczynnik mocy (PF) L ma Współczynnik mocy (PF) L2 min Współczynnik mocy (PF) L2 ma Współczynnik mocy (PF) L3 min Współczynnik mocy (PF) L3 ma Stosunek mocy biernej do czynnej L min Stosunek mocy biernej do czynnej L ma Stosunek mocy biernej do czynnej L2 min Stosunek mocy biernej do czynnej L2 ma Stosunek mocy biernej do czynnej L3 min Stosunek mocy biernej do czynnej L3 ma Napięcie międzyfazowe L-2 min Napięcie międzyfazowe L-2 ma Napięcie międzyfazowe L2-3 min Napięcie międzyfazowe L2-3 ma Napięcie międzyfazowe L3- min Napięcie międzyfazowe L3- ma Napięcie 3-fazowe średnie min Napięcie 3-fazowe średnie ma Prąd 3-fazowy średni min Prąd 3-fazowy średni ma Moc czynna 3-fazowa min Moc czynna 3-fazowa ma Moc bierna 3-fazowa min Moc bierna 3-fazowa ma Moc pozorna 3-fazowa min Moc pozorna 3-fazowa ma Współczynnik mocy (PF) min Współczynnik mocy (PF) ma Stosunek mocy biernej do czynnej 3-fazowy średni min W W W W W W ar ar ar ar ar ar W W var var - -

67 / / / / / / / / / / / / / / / / / / / / / /83 632/ / / /838 63/83 632/ / / / / / / / / / / / / / / / / / / / Stosunek mocy biernej do czynnej 3-fazowy średni ma Częstotliwość min Częstotliwość ma Napięcie międzyfazowe średnie min Napięcie międzyfazowe średnie ma Moc czynna uśredniona (P Demand) min Moc czynna uśredniona (P Demand) ma Moc pozorna uśredniona (S Demand) min Moc pozorna uśredniona (S Demand) ma Prąd uśredniony (I Demand) min Prąd uśredniony (I Demand) ma Prąd w przewodzie neutralnym min Prąd w przewodzie neutralnym ma THD U min THD U ma THD U2 min THD U2 ma THD U3 min THD U3 ma THD U min THD U ma THD I min THD I ma THD I2 min THD I2 ma THD I3 min THD I3 ma THD I min THD I ma HarU[2] 2-ga harmoniczna napięcia fazy L HarU[3] 3-cia harmoniczna napięcia fazy L HarU[5] 5-ta harmoniczna napięcia fazy L HarU[5] 5-sza harmoniczna napięcia fazy L HarU2[2] 2-ga harmoniczna napięcia fazy L2 HarU2[3] 3-cia harmoniczna napięcia fazy L2 HarU2[5] 5-ta harmoniczna napięcia fazy L2 HarU2[5] 5-sza harmoniczna napięcia fazy L2 HarU3[2] 2-ga harmoniczna napięcia fazy L3 HarU3[3] 3-cia harmoniczna napięcia fazy L3 HarU3[5] 5-ta harmoniczna napięcia fazy L3 HarU3[5] 5-sza harmoniczna napięcia fazy L3 HarI[2] 2-ga harmoniczna prądu fazy L HarI[3] 3-cia harmoniczna prądu fazy L - Hz Hz W W - -

68 67 672/ / / / / / / / / / / / / / / / / / / / / / / / / / / / HarI[5] 5-ta harmoniczna prądu fazy L HarI[5] 5-sza harmoniczna prądu fazy L HarI2[2] 2-ga harmoniczna prądu fazy L2 HarI2[3] 3-cia harmoniczna prądu fazy L2 HarI2[5] 5-ta harmoniczna prądu fazy L2 HarI2[5] 5-ta harmoniczna prądu fazy L2 HarI3[2] 2-sza harmoniczna prądu fazy L3 HarI3[3] 3-cia harmoniczna prądu fazy L3 HarI3[5] 5-ta harmoniczna prądu fazy L3 HarI3[5] 5-sza harmoniczna prądu fazy L3 Energia czynna pobierana 3-fazowa za poprzedni rok (ilość przepełnień rejestru 7563, zerowana po przekroczeniu 9999,9 MWh) Energia czynna pobierana 3 fazowa za poprzedni rok (licznik zliczający do 99999,99 kwh) Energia czynna oddawana 3-fazowa za poprzedni rok (ilość przepełnień rejestru 7565, zerowana po przekroczeniu 9999,9 MWh) Energia czynna oddawana 3 fazowa za poprzedni rok (licznik zliczający do 99999,99 kwh) Energia czynna pobierana 3-fazowa za aktualny rok (ilość przepełnień rejestru 7567, zerowana po przekroczeniu 9999,9 MWh) Energia czynna pobierana 3 fazowa za aktualny rok (licznik zliczający do 99999,99 kwh) Energia czynna oddawana 3-fazowa za aktualny rok (ilość przepełnień rejestru 7569, zerowana po przekroczeniu 9999,9 MWh) Energia czynna oddawana 3 fazowa za aktualny rok (licznik zliczający do 99999,99 kwh) Energia czynna pobierana 3-fazowa za aktualny miesiąc (ilość przepełnień rejestru 757, zerowana po przekroczeniu 9999,9 MWh) Energia czynna pobierana 3 fazowa za aktualny miesiąc (licznik zliczający do 99999,99 kwh) Energia czynna oddawana 3-fazowa za aktualny miesiąc (ilość przepełnień rejestru 7573, zerowana po przekroczeniu 9999,9 MWh) Energia czynna oddawana 3 fazowa za aktualny miesiąc (licznik zliczający do 99999,99 kwh) Energia czynna pobierana 3-fazowa za aktualny tydzień (ilość przepełnień rejestru 7575, zerowana po przekroczeniu 9999,9 MWh) Energia czynna pobierana 3 fazowa za aktualny tydzień (licznik zliczający do 99999,99 kwh) Energia czynna oddawana 3-fazowa za aktualny tydzień (ilość przepełnień rejestru 7577, zerowana po przekroczeniu 9999,9 MWh) Energia czynna oddawana 3 fazowa za aktualny tydzień (licznik zliczający do 99999,99 kwh) Energia czynna pobierana 3-fazowa za aktualne 48 godzin (ilość przepełnień rejestru 7579, zerowana po przekroczeniu 9999,9 MWh) Energia czynna pobierana 3 fazowa za aktualne MWh kwh MWh kwh MWh kwh MWh kwh MWh kwh MWh kwh MWh kwh MWh kwh MWh kwh

69 68 696/ / / / / / godzin (licznik zliczający do 99999,99 kwh) Energia czynna oddawana 3-fazowa za aktualne 48 godzin (ilość przepełnień rejestru 758, zerowana po przekroczeniu 9999,9 MWh) Energia czynna oddawana 3 fazowa za aktualne 48 godzin (licznik zliczający do 99999,99 kwh) Energia czynna pobierana 3-fazowa za aktualne 24 godziny (ilość przepełnień rejestru 7583, zerowana po przekroczeniu 9999,9 MWh) Energia czynna pobierana 3 fazowa za aktualne 24 godziny (licznik zliczający do 99999,99 kwh) Energia czynna oddawana 3-fazowa za aktualne 24 godziny (ilość przepełnień rejestru 7585, zerowana po przekroczeniu 9999,9 MWh) Energia czynna oddawana 3 fazowa za aktualne 24 godziny (licznik zliczający do 99999,99 kwh) MWh kwh MWh kwh MWh kwh * W układzie trójfazowym 3-przewodowym (3Ph/3W) odpowiednio THD U2, THD U23, THD U3, THD U23 3 UKTULNIENIE OPOGMOWNI 3. ktualizacja strony www miernika Uaktualnienie strony www można wykonać poprzez serwer FTP. ktualizacji strony www miernika dokonujemy w zakładce ktualizacja strony www. Należy skopiować plik N3_upd.tar do folderu głównego miernika. Następnie wyłączyć i włączyć miernik tj. wykonać eset miernika. Nastąpi rozpakowanie pliku N3_upd.tar do właściwych folderów. Może to trwać około minuty. Na ekranie miernika pojawią się komunikaty informujące o postępie procesu rozpakowania. ys.3. Widok okna - plik aktualizacyjny strony www

70 ktualizacja firmware - programu głównego miernika W miernikach N3IoT zaimplementowano funkcję umożliwiającą uaktualnienie oprogramowania z komputera PC z oprogramowaniem econ. Bezpłatne oprogramowanie econ oraz pliki aktualizacyjne są dostępne na stronie Uaktualnienie oprogramowania miernika (firmware) można wykonać poprzez interfejs S485. ktualizacji dokonujemy w zakładce LUMEL UPDTE. a) b) ys.32. Widok okna programu a) econ, b) uaktualniania oprogramowania Uwaga! Po uaktualnieniu oprogramowania należy ustawić nastawy fabryczne miernika, dlatego zalecane jest wstępne zachowanie parametrów miernika przed uaktualnieniem przy użyciu oprogramowania econ. Po uruchomieniu programu econ należy ustawić w ustawieniach port szeregowy, prędkość, tryb i adres miernika. Następnie wybrać miernik N3/ N3IoT i kliknąć Konfiguruj. by odczytać wszystkie ustawienia należy kliknąć ikonę strzałki w dół, następnie ikonę dyskietki aby zapisać ustawienia do pliku (potrzebne do późniejszego ich przywrócenia). Po wybraniu opcji ktualizuj firmware (w prawym górnym rogu ekranu) otworzone zostanie okno Lumel Updater (LU) ys. 32 b. Wcisnąć Connect. W oknie informacyjnym Messages są umieszczane informacje o przebiegu procesu aktualizacji. Przy prawidłowo otwartym porcie wyświetlony jest napis Port opened. W mierniku wejście w tryb uaktualniania wykonywane jest na dwa sposoby zdalnie przez LU (na podstawie ustawień w econ adres, tryb, prędkość, port COM) oraz poprzez załączenie zasilania miernika przy wciśniętym przycisku (przy wejściu w tryb bootloadera przyciskiem, parametry komunikacji prędkość 96, TU8N2, adres ). Na wyświetlaczu pojawi się napis boot z wersją bootloadera, natomiast w programie LU wyświetlony zostaje komunikat Device found oraz nazwa i wersja programu podłączonego urządzenia. Należy wcisnąć przycisk... i wskazać plik aktualizacyjny miernika. Przy prawidłowo otwartym pliku pojawia się informacja File opened. Należy wcisnąć przycisk Send. Po zakończonym pozytywnie uaktualnieniu miernik przechodzi do normalnej pracy, natomiast w oknie informacyjnym pojawia się napis Done oraz czas trwania aktualizacji. Po zamknięciu okna LU, należy przejść do grupy parametrów Parametry serwisowe, zaznaczyć opcję Ustaw parametry domyślne miernika i wcisnąć przycisk Przywróć. Następnie należy wcisnąć ikonę folderu aby otworzyć wcześniej zapisany plik z ustawieniami i nacisnąć ikonę strzałki w górę aby zapisać ustawienia w mierniku. ktualną wersję oprogramowania można również sprawdzić poprzez odczytanie komunikatów powitalnych miernika po włączeniu zasilania. Uwaga! Wyłączenie zasilania w trakcie uaktualniania oprogramowania może skutkować trwałym uszkodzeniem miernika!
