1 MIENIK PMETÓW SIECI ND3IoT INSTUKCJ OBSŁUGI

2 MIENIK PMETÓW SIECI TYP ND3IoT INSTUKCJ OBSŁUGI Spis treści PZEZNCZENIE... ZESTW MIENIK... WYMGNI PODSTWOWE, BEZPIECZEŃSTWO UŻYTKOWNI...3 MONTŻ... 3 OPIS PZYZĄDU Wejścia prądowe Wejścia napięciowe Schematy podłączeń zewnętrznych POGMOWNIE ND3IoT Panel przedni ozpoczęcie pracy Wybór języka... 7 TYBY PCY Tryb Pomiar Pomiar harmonicznych napięć i prądów Wskaźnik analogowy Tryb Parametry Tryb larmy Tryb Wyjście analogowe Tryb Wyświetlanie Tryb rchiwizacja Tryb Ethernet Tryb Modbus Tryb Ustawienia Tryb Informacje CHIWIZCJ WTOŚCI MIEZONYCH PMIĘĆ WEWNĘTZN KOPIOWNIE CHIWUM BUDOW PLIKÓW CHIWUM POBIENIE CHIWUM INTEFEJSY SZEEGOWE INTEFEJS S485 zestawienie parametrów Przykłady odczytu i zapisu rejestrów Interfejs Ethernet /-BSE-T Podłączenie interfejsu /-Base-T Serwer Serwer FTP Modbus TCP/IP Protokół MQTT...4 MP EJESTÓW MIENIK ND3IoT...5 UKTULNIENIE OPOGMOWNI...7. ktualizacja strony www miernika...7. ktualizacja firmware - programu głównego miernika...7 KODY BŁĘDÓW DNE TECHNICZNE KOD WYKONŃ...75

3 PZEZNCZENIE Miernik ND3IoT jest cyfrowym przyrządem programowalnym przeznaczonym do pomiaru parametrów sieci energetycznych jednofazowych - przewodowych oraz trójfazowych 3 i 4- przewodowych w układach symetrycznych i niesymetrycznych. Wartości zmierzone pokazywane są na kolorowym ekranie graficznym TFT 3,5 o rozdzielczości 3 4 pikseli. Miernik umożliwia sterowanie i optymalizację działania urządzeń energoelektronicznych, systemów i instalacji przemysłowych. Zapewnia pomiar wartości skutecznej napięcia i prądu, mocy czynnej, biernej i pozornej, energii czynnej, biernej i pozornej, współczynników mocy, częstotliwości, harmonicznych prądów i napięć /do 5 tej/, THD prądów i napięć, mocy czynnej i pozornej uśrednionej P Demand, S Demand, prądu uśrednionego I Demand /5, 3 lub 6 minutowej/. Napięcia i prądy mnożone są przez zadawane przekładnie napięciowe i prądowe przekładników pomiarowych. Wskazania mocy i energii uwzględniają wartości zaprogramowanych przekładni. Wartość każdej z mierzonych wielkości może być przesłana do systemu nadrzędnego interfejsem S485 lub Ethernetem, wyjścia przekaźnikowe sygnalizują przekroczenia wybranych wielkości, programowalne wyjście analogowe odwzorowuje przyporządkowany parametr. Wejścia temperaturowe mogą być wykorzystane do kontroli temperatury uzwojeń transformatorów, silników. Miernik ma separację galwaniczną pomiędzy poszczególnymi blokami - zasilania, - wejść napięciowych, - wejść prądowych, - interfejsu S485, - interfejsu Ethernet, - wyjść alarmowych, - wyjścia analogowego, - wejść temperaturowych Pt. - wejść binarnych /5...4 d.c ZESTW MIENIK W skład zestawu wchodzą. miernik ND3IoT. uszczelka 3. uchwyt do mocowania w tablicy 4. wtyk z 6 zaciskami śrubowymi 5. wtyk z 4 zaciskami śrubowymi 6. instrukcja obsługi szt. szt. 4 szt. szt. szt. szt.

4 3 ys.. Zestaw miernika 3 WYMGNI PODSTWOWE, BEZPIECZEŃSTWO UŻYTKOWNI W zakresie bezpieczeństwa użytkowania miernik odpowiada wymaganiom normy PN-EN 6-. Uwagi dotyczące bezpieczeństwa 4 Instalacji i podłączeń miernika powinien dokonywać wykwalifikowany personel. Należy wziąć pod uwagę wszystkie dostępne wymogi ochrony. Przed włączeniem miernika należy sprawdzić poprawność połączeń. Przed zdjęciem obudowy miernika należy wyłączyć jego zasilanie i odłączyć obwody pomiarowe. Zdjęcie obudowy miernika w trakcie trwania umowy gwarancyjnej powoduje jej unieważnienie. Miernik spełnia przemysłowym. W instalacji budynku powinien być wyłącznik lub wyłącznik automatyczny, umieszczony w pobliżu urządzenia, łatwo dostępny dla operatora i odpowiednio oznakowany. wymagania dotyczące kompatybilności elektromagnetycznej w środowisku MONTŻ Miernik jest przeznaczony do zamocowania w tablicy za pomocą uchwytów wg rys.. Obudowa miernika jest wykonana z samogasnącego tworzywa sztucznego. ys.. Mocowanie miernika Wymiary obudowy mm, wymiary otworu montażowego 9,5 9,5 mm. Na zewnątrz miernika znajdują się listwy zaciskowe, śrubowe które umożliwiają przyłączenie przewodów zewnętrznych o przekroju do,5 mm..

5 4 IoT ys.3. ysunek gabarytowy miernika ND3IoT 5 OPIS PZYZĄDU 5. Wejścia prądowe Wszystkie wejścia prądowe są izolowane galwanicznie (wewnętrzne przekładniki prądowe). Miernik przystosowany jest do współpracy z zewnętrznymi przekładnikami prądowymi / lub 5 /. Wyświetlane wartości prądów i wielkości pochodnych automatycznie przeliczane są o wielkość wprowadzonej przekładni zewnętrznego przekładnika. 5. Wejścia napięciowe Wszystkie wejścia napięciowe są izolowane galwanicznie (wewnętrzne przekładniki). Wielkości na wejściach napięciowych są automatycznie przeliczane o wielkość wprowadzonej przekładni zewnętrznego przekładnika napięciowego. Wejścia napięciowe określane są w zamówieniu jako 357.7/, 33/4 albo 3/9; 34/69.

6 5 5.3 Schematy podłączeń zewnętrznych Podłączenia zewnętrzne przedstawiono na rysunku 4. a) w wykonaniu z wejściami Pt Opcja.. Pt S485 GNDI B m T + P t T ND3 Ethernet ( Opcja ) IL IL IL3 L 5 8 L L3 N b) w wykonaniu z wejściami binarnymi Opcja S485 GNDI B B.. m + B +(-) -(+) +(-) -(+) ND3 Ethernet ( Opcja ) I L I L I L3 L 5 8 L L3 N ys.4. Podłączenia miernika

7 6 ND3IoT L N N Pomiar bezpośredni w sieci 4 - przewodowej P 3 S L 8 a b B S L P 3 S P S P N ND3IoT L L L3 N ys.5. Pomiar bezpośredni, półpośredni i pośredni w sieci - fazowej Pomiar półpośredni w sieci 4 - przewodowej L L L3 ND3IoT S S P P S S P P S S P N P 5 8

8 7 Pomiar pośredni w sieci 4 - przewodowej ND3IoT a b a b a b a B B B L L L L b B a b B S S P P S S P L3 L3 P S S P N P N ys.6. Podłączenia sygnałów wejściowych w sieci trójfazowej 4 przewodowej

9 Pomiar bezpośredni w sieci 3 - przewodowej 8 ND3IoT L L L3 Pomiar półpośredni z wykorzystaniem przekładników prądowych w sieci 3 - przewodowej ND3IoT S S L P L P S S L3 P Pomiar pośredni z wykorzystaniem przekładników prądowych i lub 3 przekładników napięciowych w sieci 3 przewodowej P ND3IoT a b a b L B B L a b a B b B a b B S S P L L L3 L3 P S S P P ys.7. Podłączenia sygnałów wejściowych w sieci trójfazowej 3 przewodowej

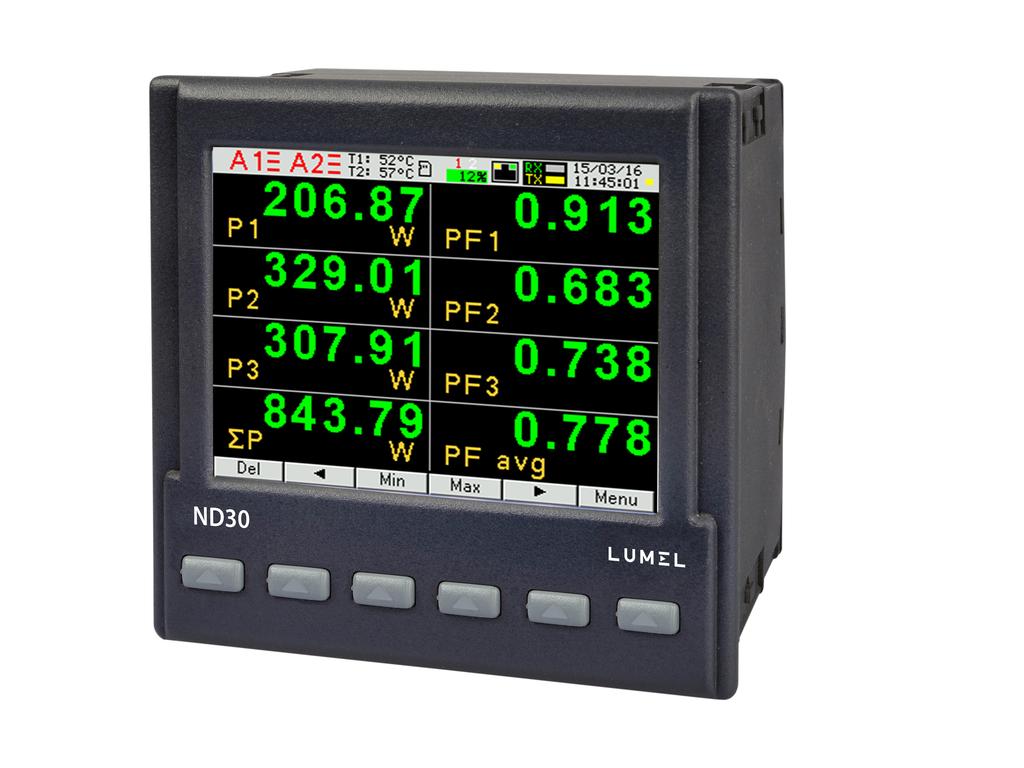

10 6 9 POGMOWNIE ND3IOT 6. Panel przedni ys.8. Panel przedni Miernik ND3IoT ma 6 przycisków i kolorowy ekran graficzny. Opis panelu przedniego f,...,f8 8 pól wyświetlaczy - cyfry do odczytów i ustawień,,,w,var,,jednostki wielkości wyświetlanych Wh, varh, Hz, U,I, P,... oznaczenia wyświetlanych parametrów..enq DMD wskaźnik wielkości uśrednionej (Demand) k, M kilo = 3, Mega = 6 znaczniki charakteru obciążenia indukcyjnego, pojemnościowego Wartości mierzonych parametrów przedstawiane są na aktywnych stronach wybieranych kolejnym naciśnięciem przycisków (strona następna ) lub (strona poprzednia). Stronę stanowi 8 dowolnych wielkości wybranych z tablicy i wyświetlanych jednocześnie na ekranie. Definiowanie stron opisano w trybie Wyświetlanie. Przyciski miernika w zależności od miejsca obsługi mogą pełnić różną funkcje. Opis funkcji jest w pasku na dole ekranu. Jeżeli nie ma opisu oznacza to, że przycisk w danym momencie jest nieaktywny.

11 Funkcja przycisku Funkcja przycisku Funkcja przycisku 3 Funkcja przycisku 4 Funkcja przycisku 5 Funkcja przycisku 6 ys.9. Przykładowe oznaczenie przycisków Na pasku informacyjnym na górze ekranu pokazany jest stan wyjść alarmowych,warunków alarmów, temperatury T i T czujników podłączonych odpowiednio do pierwszego i drugiego wejścia PT, stan pamięci archiwum plików, stan archiwizacji, symbol podłączenia Ethernetu, wskaźniki odbioru i nadawania danych na łączu S485, data i zegar czasu rzeczywistego. W przypadku odwrotnej kolejności faz pulsuje symbol "błąd kolejności faz". a) w wykonaniu z wejściami Pt Błąd kolejności faz Warunki larm, alarmów 3 Stan pamięci archiwum plików Temperatura T, T Podłączony Ethernet Stan archiwizacji Data Czas Transmisja danych S485 b) w wykonaniu z wejściami binarnymi Błąd kolejności faz Warunki larm, alarmów 3 Stan pamięci archiwum plików Wejścia binarne B, B Podłączony Ethernet Stan archiwizacji Data Czas Transmisja danych S485 ys.. Pasek informacyjny Ikona Kolor ikony Uwagi Czarny pamięć archiwum zamontowana poprawnie Czarny pamięci archiwum Czerwony niepoprawny system plików na karcie Kopiowanie z pamięci wewnętrznej do pamięci archiwum plików. Pole procentowego zapełnienia pamięci archiwum plików mruga na niebiesko wyświetlając jednocześnie procentowy postęp kopiowania. ktualny stan archiwizacji Czarny archiwizacja w grupie włączona, sza grupa archiwizacji ga grupa archiwizacji

12 oczekiwanie na spełnienie warunku archiwizacji. Czerwony spełniony został warunek archiwizacji i jest realizowany zapis rekordów. Biały archiwizacja w grupie wyłączona. Procentowe zapełnienie pamięci archiwum plików Zielone tło Wartość w zakresie... 7 Pomarańczowe tło rchiwum plików zapełnione w ponad 7. Wskazane jest skasowanie zbędnych plików poprzez FTP. Czerwone tło Zostało mniej niż 7 wolnego miejsca w pamięci archiwum plików. Czas do całkowitego zapełnienia archiwum plików około 4 dni przy sek. interwale. Należy niezwłocznie usunąć zbędne pliki poprzez FTP. Procentowy postęp przy kopiowaniu archiwum Niebieskie pulsujące tło Trwa kopiowanie z pamięci wewnętrznej do archiwum plików 6. ozpoczęcie pracy Po załączeniu zasilania miernik wyświetla logo, nazwę miernika ND3, wykonanie, aktualną wersję programu oraz MC, a następnie przechodzi do trybu pomiarowego, ustawiając się na ostatnio ustawionej stronie. Wyświetlane informacje ND3 v. typ miernika, nr wersji programu Bootloader v..5 nr wersji bootloadera U 57.7/3. wykonania napięciowe I./5. wykonanie prądowe MC BBCCDDEEFF ys.. Ekran trybu pomiarowego miernika

13 6.3 Wybór języka Fabrycznie ustawionym językiem jest język angielski. by wybrać inny język należy nacisnąć przycisk Menu i przytrzymać go przez około sekund. Pojawi się wówczas menu wyboru języka. Wyboru języka dokonujemy przyciskami lub a następnie zatwierdzamy ponownie naciskając przycisk akceptacji OK 7 TYBY PCY Miernik ND3IoT ma trybów pracy Pomiar tryb normalnej pracy. Wyświetlane są wartości wielkości wg stron zaprogramowanych fabrycznie lub skonfigurowanych przez użytkownika w trybie Wyświetlanie Parametry konfiguracja parametrów miernika, larmy konfiguracja alarmów larm, larm, Wyjście analogowe konfiguracja wyjścia analogowego, Wyświetlanie konfiguracja wyświetlanych stron, rchiwizacja konfiguracja wielkości archiwizowanych, Ethernet konfiguracja parametrów interfejsu Ethernet, Modbus konfiguracja parametrów interfejsu S485, Ustawienia ustawienia hasło, język, czas, data, Informacje podgląd wersji programu, nr seryjnego, adresu MC, by wejść z trybu Pomiar w dowolny tryb należy nacisnąć przycisk Menu przez ok. 3 sekundy. Przyciskami wybrać odpowiedni tryb i zaakceptować przyciskiem Wybierz Powrót do trybu pomiarowego odbywa się za pomocą przycisku Wyjście

14 Układ połączeń Zakres wejściowy prądowy 3 faz.- 4 przew. 3 faz.- 3 przew. faz.- przew. 5 Zakres wejściowy napięciowy 357.7/ 33/4 lub 3 Napięcie Napięcie Prąd pierwotny Prąd wtórny pierwotne wtórne przekładnika przekładnika przekładnika przekładnika. 5 5 Synchronizacja ezystancja Czas linii wej. uśredniania uśredniania PT [ ] z zegarem TC 5 min 3 min 6 min. 3/9 34/69 Parametry Kasowanie ezystancja Napięcie na Napięcie na Napięcie na Prąd na Prąd na Prąd na linii wej. zacisku 8 zaciskach -3 zaciskach 4-6 zaciskach 7-9 liczników zacisku zacisku 5 energii PT [ ] I I I Nie U U U. -I -I -I U U3 Działania logiczne Stan przek. przy zał. alarmie C Ustawienia C v C v C3 larm larm Wielkość Warunek C Warunek C Warunek C3 Wielkość U I P Q ggmm U I P Q ggmm Zakres wyjścia...m 4...m Blokada Sygnalizacja wył. alarmu alarmu Wył. Zał. Typ warunku I -I I3 -I3 Wył. Zał. I -I I3 -I3 I -I I3 -I3 Nie Tak Ustawienia fabryczne Nie Tak Dolna Górna Opóźnienie Opóźnienie wartość wartość zał. wył. warunku warunku[] warunku[] warunku [s] [s] n_on noff on off H_on 3_oF czynnej biernej pozornej wszystkich Dolna wartość wej.[] Górna wartość wej.[] Dolna wartość wyj.[m] Górna wartość wyj.[m] Tryb wyjścia Blokada Sygnalizacja ponownego wystąpienia zał. warunku warunku [s] Wył. Zał. Ustawienia fabryczne Praca normalna Dolna wart. wyj. Górna wart. wyj. Nie Tak ys.a. Matryca programowania Poziom jasności Ustawienia Wyświetlanie Wyjście analogowe Wył. Zał. C C C3 (C C) v C3 (C v C) C3 larmy U U3 U U3 Kasowanie Ustawienia fabryczne wart. uśrednionych parametrów Strona Minimalny Średni Maksymalny Pole wyświetlacza Pole wyświetlacza Pole wyświetlacza 8 Strona Wartość wyświetlana Strona 3 Off U I P Q T / B Czas do min. jasności [s] Wybór stron Strona Strona Strona 3 Strona Kolor stron Zielony Czerwony Żółty Oliwkowy Wartość wyświetlana Off U I P Q En S Dolny próg skali [] Górny próg skali [] ys.b. Matryca programowania Ustawienia fabryczne stron Nie Tak Nie Tak

15 Typ arch. rchiwizacja Parametry n_on noff on off H_on 3_oF Grupa Grupa U I P Q time T / B Interwał [s] Dolny próg [] Górny próg [] Separator dziesiętny Przecinek Średnik Tabulator Czynności Wyzwalanie U I P Q Separator pola Ustawienia CS 4 Kropka Przecinek Kopiuj arch. Kasuj do pliku archiwum CS Nie Tak Nie Tak ys.c. Matryca programowania DHCP dresy Modbus TCP Ethernet FTP WWW Wył. Zał. Tryb uto Mb/s Mb/s dres IP Maska podsieci Brama domyślna dres DNS dres MC aa.bb.cc... Uzyskane z DHCP lub wprowadzone ręcznie gdy DHCP wyłączone dres Port Maks. ilość połączeń Czas oczekiwania [s] 5 Port komend Port danych 5 Numer portu Czas publikacji [s] Port 8 Stan połączenia dres IP Nazwa klienta Nazwa publikacji Parametry ND3-MESTOPIC Standardowe Napięcia Prądy Moce Energie Pozostałe Harmoniczne U Harmoniczne U Harmoniczne U3 Harmoniczne I Harmoniczne I Harmoniczne I3 Minima Maksima MQTT - ozłączone - Łaczenie... - Połączono ND3-MQTTCLIENT ys.d. Matryca programowania Wł/Wył MQTT Zapis do F M Wył. Nie Zał. Tak

16 Modbus dres Prędkość Tryb 48 b/s 96 b/s 9, kb/s 38,4 kb/s 57,6 kb/s 5, kb/s Ustawienia fabryczne rej. 4 TU 8N TU 8N TU 8O TU 8N Nie Tak Hasło Ustawienia Informacje Język Czas English Polski Deutsch 3.47 Typ Kod wykonania Wersja loadera ND3.5 **** Data Ustawienia fabryczne 8/9/5 Nie Tak Wersja programu.6 5 Numer seryjny dres MC 836 aa.bb.cc. DHCP Wył./Zał. dres IP Maska podsieci Brama domyślna dres DNS Kod serwisowy D3EF7C98BC Uzyskane z DHCP lub wprowadzone ręcznie gdy DHCP wyłączone ys.e. Matryca programowania 7. Tryb Pomiar W trybie Pomiar wyświetlane są wartości wielkości wg stron zaprogramowanych fabrycznie lub skonfigurowanych przez użytkownika w trybie Wyświetlanie. Zmiana strony dokonuje się przez naciśnięcie przycisków lub. Podgląd wartości maksymalnych albo minimalnych odbywa się gdy naciśnięty jest przycisk Maks lub Min odpowiednio. Kasowanie wartości maksymalnych albo minimalnych odbywa się przez naciśnięcie przycisku Kasuj w czasie podglądu ich wartości, tzn. najpierw musi być wciśnięty Maks lub Min a następnie Kasuj. Jednoczesne naciśnięcie przycisków archiwum plików. Maks i Min spowoduje skopiowanie pamięci wewnętrznej do Przy wyświetlaniu mocy lub energii biernej indukcyjnej lub pojemnościowej wyświetlany jest znacznik wskazujący charakter obciążenia przy obciążeniu indukcyjnym lub przy obciążeniu pojemnościowym. Przy wyświetlaniu energii czynnej wyświetlany jest znak + import energii czynnej lub - eksport energii czynnej. Przekroczenie górnego lub dolnego zakresu wskazań sygnalizowane jest na wyświetlaczu lub. W przypadku pomiaru wielkości uśrednionych ( P DMD, S DMD, I DMD ) pojedyncze pomiary wykonywane są z kwantem,5 sekundowym. Czas uśredniania do wyboru 5, 3 lub 6 minut. Do czasu uzyskania wszystkich próbek wielkości uśrednionych, wartości wyliczane są z próbek już zmierzonych. Wartość prądu w przewodzie neutralnym IN wyliczana jest z wektorów prądów fazowych. 7.. Pomiar harmonicznych napięć i prądów Wybór harmonicznych odbywa się poprzez wybór stron dedykowanych do wyświetlania wartości harmonicznych napięć U, U, U3 i prądów I, I, I3 jednocześnie dla 3-faz (strona ). Numer wyświetlanej harmonicznej można zmieniać w zakresie..5 przyciskami lub Strona przedstawia wykres słupkowy harmonicznych napięć w górnej części ekranu, prądów w dolnej części ekranu dla poszczególnych faz. Strona przedstawia wykresy słupkowe harmonicznych. Wyboru fazy wyświetlanych harmonicznych dokonujemy przyciskiem L,,3.Przyciskiem grupy harmonicznych harm - harm6, harm7 - harm5 lub harm harm5. + dokonujemy wyboru

17 6 ys.3. Ekrany i - wizualizacja harmonicznych 7.. Wskaźnik analogowy Strona 3 przedstawia odwzorowanie wybranej wielkości na wskaźniku analogowym. Wyboru wyświetlanej wielkości dokonujemy w trybie Wyświetlanie zgodnie z opisem wg punktu 7.5, wybierając stronę 3. Podgląd lub ukrycie wartości maksymalnych albo minimalnych odbywa się gdy naciśnięty zostanie przycisk Maks lub Min odpowiednio. Kasowanie wartości maksymalnych albo minimalnych odbywa się przez naciśnięcie przycisku Kasuj a następnie Maks lub Min. W przypadku przekroczenia dolnego lub górnego progu skali pojawia się odpowiednio komunikat PONIŻEJ SKLI lub POWYŻEJ SKLI. ys.3a. Ekran 3 - wizualizacja wskaźnika analogowego 7. Tryb Parametry Tryb ten służy do ustalenia parametrów miernika. by wejść w tryb Parametry należy nacisnąć przycisk lub wybrać tryb Parametry i Menu przez ok. 3 sekundy, a następnie przyciskiem zaakceptować przyciskiem Wybierz. Wejście do trybu konfiguracji parametrów jest chronione hasłem, jeśli zostało wprowadzone i jest różne od zera. W przypadku hasła, pytanie o hasło jest pomijane. Jeśli hasło jest błędne, wyświetlany jest komunikat Nieprawidłowe hasło. Menu tylko do odczytu. Wówczas istnieje możliwość przeglądania parametrów, ale zmiany są zablokowane.

18 7 ys.4. Ekrany przy wprowadzaniu hasła Gdy hasło jest prawidłowe lub nie zostało wprowadzone możemy ustawiać wartości wg tablicy. Przyciskami dokonujemy wyboru parametru i potwierdzamy przyciskiem Wybierz. Następnie przyciskami dokonuje się wyboru cechy parametru lub nastawia się żądane wartości parametru tj. pozycję cyfry dziesiętnej można wybrać przyciskiem lub, wartość cyfry przyciskiem lub. ktywna pozycja sygnalizowana jest kursorem. Ustaloną cechę lub wartość parametru należy zaakceptować przyciskiem OK lub zrezygnować przez naciśnięcie przycisku nuluj. Wyjście z procedury Parametry następuje przez naciśnięcie przycisku Wstecz lub po odczekaniu ok. sekund. Wyjście z Menu wyboru parametrów po naciśnięciu przycisku Wyjście lub po odczekaniu ok. sekund. Pomiar Przyciski Przycisk Wybierz Przycisk Menu min 3 sek. Przycisk Wybierz ys.5. Ekrany trybu Parametry - wybór cechy O.K. - akceptacja nuluj - rezygnacja

19 8 Lp Nazwa parametru Cecha / wartość Opis Układ połączeń 3 faz.-4 przew. 3 faz.-3 przew. faz.- przew. 3 Zakres wejściowy prądowy Zakres wejściowy napięciowy Napięcie pierwotne przekładnika Napięcie wtórne przekładnika Prąd pierwotny przekładnika Prąd wtórny przekładnika Czas uśredniania, / ; 33/4 ; lub 3/9 ; 34/69 ; min, 3 min, 6 min odzaj sieci 3 fazowa 4 przewodowa 3 fazowa 3 przewodowa fazowa przewodowa Zakres wejściowy lub 5 Zakresy do wyboru w zależności od kodu wykonań 9 Synchronizacja uśredniania, z zegarem TC ezystancja linii wej. PT ezystancja linii wej. PT Napięcie na zacisku Napięcie na zacisku 5 Napięcie na zacisku 8 Prąd na zaciskach -3 Prąd na zaciskach 4-6 Prąd na zaciskach 7-9 Kasowanie liczników energii 9 Kasowanie wartości uśrednionych Ustawienia fabryczne parametrów.. U, U, U3 U, U, U3 U, U, U3 I,-I,I,-I,I3,-I3 I,-I,I,-I,I3,-I3 I,-I,I,-I,I3,-I3 Nie, czynnej, biernej, pozornej, wszystkich Nie, Tak Nie, Tak Czas uśredniania mocy czynnej P DMD, mocy pozornej S DMD, prądu I DMD Uśrednianie zsynchronizowane z zegarem rzeczywistym Wartość rezystancji w Wartość rezystancji w Tablica Wartość fabryczna 3faz.-4przew. 5 33/4 lub 34/ min.. U U U3 I I I3 Nie Nie Nie Podczas zmiany parametru sprawdzane jest czy wartość mieści się w zakresie. W przypadku ustawienia wartości poza zakresem, wartość zostaje ustawiona na wartość maksymalną (przy zbyt dużej wartości) lub na minimalną (przy zbyt małej wartości). Do konfiguracji mierników ND3IoT można również wykorzystać bezpłatne oprogramowanie econ dostępne na stronie

20 9 7.3 Tryb larmy W opcjach wybrać tryb larmy i wybór zatwierdzić przyciskiem Wybierz. Przycisk Wybierz Przyciski i Wybierz Przyciski i Wybierz ys.6. Ekrany trybu larmy Tablica Nazwa parametru zakres Działania logiczne Stan przek. przy zał. alarmie C C v C v C3 C C C3 (C C) v C3 (C v C) C3 Wył./Zał. 3 4 Ustawienia Lp. Blokada wył. alarmu Wył./Zał. Sygnalizacja alarmu Wył./Zał. Uwagi / opis Wartość fabryczna C Stan przekaźnika przy załączonym alarmie Wyłączony/Załączony Zał. Wył. Gdy funkcja sygnalizacji alarmu jest załączona, po ustąpieniu stanu alarmowego symbol alarmu nie jest wygaszany, tylko zaczyna pulsować. Sygnalizacja jest do momentu wygaszenia jej za pomocą przycisków Kasuj i larm (> sek). Funkcja dotyczy tylko i wyłącznie sygnalizacji alarmu, a więc styki przekaźnika będą działały bez podtrzymania zgodnie z wybranym typem alarmu. Wył.

21 5 Wielkość 6 7 Warunek 3 Warunek 9 Warunek 8 U,I,...,T/B,ggmm Wielkość na wyjściu alarmowym parametr wg tablicy 8 Typ warunku n_on, noff, on,off, Wg rys. 7 H_on, HoFF, 3non, 3noF, 3_on, 3_oF Dolna wartość warunku w wartości znamionowej wielkości wejściowej Górna wartość warunku w wartości znamionowej wielkości wejściowej Opóźnienie zał. warunku 36 w sekundach Opóźnienie wył. warunku 36 w sekundach 36 w sekundach Blokada ponownego zał. warunku Gdy funkcja podtrzymania jest Sygnalizacja wystąpienia Wył./Zał. załączona, po ustąpieniu stanu warunku U n-on 9.. Wył. warunku symbol warunku nie jest wygaszany, tylko zaczyna pulsować. Sygnalizacja jest do momentu wygaszenia jej za pomocą przycisków Kasuj i larm (> 3 sek). Wpisanie Górna wartość warunku mniejszej niż Dolna wartość warunku wyłącza warunek. stan warunku stan warunku Warunek spełniony Warunek spełniony Warunek nie spełniony Warunek nie spełniony Dolna wartość warunku Górna wartośc warunku wielkość mierzona a) n_on Dolna wartość warunku wielkość mierzona b) noff stan warunku stan warunku Warunek spełniony Warunek nie spełniony Dolna wartość warunku c) on Górna wartośc warunku Warunek spełniony Warunek nie spełniony Górna wartośc warunku Warunek spełniony Warunek nie spełniony Dolna wartość warunku wielkość mierzona Górna wartośc warunku wielkość mierzona d) off ys.7. Typy warunków a) n_on b) noff c) on d) OFF Pozostałe typy warunków H_on zawsze spełniony; HoFF zawsze nie spełniony, 3non gdy wartość wielkości mierzonej na którejkolwiek fazie przekroczy "Górną wartość warunku" warunek zostanie spełniony. Warunek zostanie wyłączony gdy wartość wielkości mierzonej na wszystkich fazach będzie mniejsza od "Dolnej wartości warunku". 3noF gdy wartość wielkości mierzonej na którejkolwiek fazie będzie mniejsza od "Dolnej wartości warunku" - warunek zostanie spełniony. Warunek zostanie wyłączony gdy wartość wielkości

22 mierzonej na wszystkich fazach będzie większa od "Górnej wartości warunku". 3_on gdy wartość wielkości mierzonej na którejkolwiek fazie będzie w przedziale między "Dolną wartością warunku", a "Górną wartością warunku" - warunek zostanie spełniony. Warunek zostanie wyłączony jeżeli na wszystkich fazach wartość wielkości mierzonej będzie poniżej "Dolnej wartości warunku" lub powyżej "Górnej wartości warunku". 3_oF gdy wartość wielkości mierzonej na którejkolwiek fazie będzie poniżej "Dolnej wartości warunku" lub powyżej "Górnej wartości warunku" - warunek zostanie spełniony. Warunek zostanie wyłączony jeżeli na wszystkich fazach wartość wielkości mierzonej będzie pomiędzy "Dolną wartości warunku" i "Górną wartością warunku". W alarmach serii 3 wielkość alarmowa musi być z zakresów -9, -8 i 9-7 (wg tablicy 8). Działają one z jednakowymi progami histerezy "Dolnej wartości warunku" i "Górnej wartości warunku" dla każdej fazy. Wygaszenia podtrzymania sygnalizacji alarmów następuje po przyciśnięciu przycisków Kasuj i larm (> 3 sek). 7.4 Tryb Wyjście analogowe W opcjach wybrać tryb Wyjście analogowe i wybór zatwierdzić przyciskiem Wybierz. ys.8. Ekran trybu Wyjście analogowe Tablica 3 Lp. Nazwa parametru Cecha / wartość Opis Wartość fabryczna P Wielkość U,I,...,T/B,ggmm Wielkość na wyjściu analogowym, parametr wg tablicy 8 Zakres wyjścia...m,4...m, Zakres wyjścia analogowego...m 3 Dolna wartość wej Dolna wartość zakresu wejściowego w zakresu znamionowego. 4 Górna wartość wej Górna wartość zakresu wejściowego w zakresu znamionowego. 5 Dolna wartość wyj Dolna wartość zakresu wyjściowego wyjścia w m. 6 Górna wartość wyj Górna wartość zakresu wyjściowego wyjścia w m. 7 Tryb wyjścia Praca normalna, Dolna wartość wyj. Górna wartość wyj. Tryb pracy wyjścia ciągłego Praca normalna

23 7.5 Tryb Wyświetlanie W tym trybie dokonujemy konfiguracji stron wyświetlanych w trybie normalnej pracy miernika Pomiar, Przyciski i Wybierz Przyciski i Wybierz Przyciski i Wybierz ys.9. Ekrany trybu Wyświetlanie Tablica 4 Lp. Nazwa parametru zakres Poziom jasności Dolny próg skali Minimalny, Średni, Maksymalny Strona Strona Strona Strona Zielony Czerwony Żółty Oliwkowy Nie Tak Off U I P Q En S Off U I T/B -44. Górny próg skali +44. Ustawienia Czas do min. jasności Wybór stron 3 Kolor stron Ustawienia fabryczne stron 4 Strona Strona 5 Pole wyświetlacza Pole wyświetlacza 8 Wartość wyświetlana Strona 3 Uwagi / opis Wartość fabryczna Maksymalny w sekundach Wybór stron wizualizowanych w trybie Pomiar Strona Strona Strona Strona Zielony Kolor wyświetlanych wielkości w trybie Pomiar Nie Wybór wielkości wyświetlanych na Tablica 6a lub wybranej stronie i wybranym polu 6b lub 6c w wg tablicy 5. zależności od układu połączeń Wybór wielkości wizualizowanej U na wskaźniku analogowym wg tablicy 5 Dolna wartość skali wskaźnika analogowego Górna wartość skali wskaźnika analogowego..

24 3 Wybór wielkości wyświetlanych Lp nazwa wielkości Tablica 5 oznaczenie jednostka Sygnaliza cja 3Ph / 4W 3Ph / 3W Ph / W wielkości -pole wyświetlacza Off U (M,k) prąd w przewodzie fazowym L I (k) 3 P (G,M,k)W 4 moc bierna fazy L Q (G,M,k)var 5 moc pozorna fazy L S (G,M,k) PF tg 6 wygaszone napięcie fazy L moc czynna fazy L współczynnik mocy czynnej fazy L (PF=P/S) / 7 współczynnik tg fazy L (tg=q/p) 8 THD napięcia fazy L* THD U 9 THD I napięcie fazy L U (M,k) I (k) moc czynna fazy L P (G,M,k)W 3 moc bierna fazy L Q (G,M,k)var 4 moc pozorna fazy L S (G,M,k) PF PF THD prądu fazy L prąd w przewodzie fazowym L 5 współczynnik mocy czynnej fazy L / (PF=P/S) 6 współczynnik tg fazy L (tg=q/p) 7 THD napięcia fazy L* THD U 8 THD prądu fazy L THD I 9 napięcie fazy L3 U3 (M,k) prąd w przewodzie fazowym L3 I3 (k) moc czynna fazy L3 P3 (G,M,k)W moc bierna fazy L3 Q3 (G,M,k)var 3 moc pozorna fazy L3 S3 (G,M,k) PF3 tg3 4 współczynnik mocy czynnej fazy L3 tg / (PF3=P3/S3) 5 współczynnik tg fazy L3 (tg3=q3/p3) 6 THD napięcia fazy L3* THD U3 7 THD prądu fazy L3 THD I3 8 napięcie fazowe średnie U avg (M,k) 9 prąd trójfazowy średni I avg (k) 3 moc czynna 3-fazowa P (G,M,k)W +/- 3 Q (G,M,k)var / S PF avg (G,M,k) moc bierna 3-fazowa 3 moc pozorna 3-fazowa 33 współczynnik mocy czynnej 3-fazowej (PF=P/S) 34 współczynnik tg 3-fazowy średni (tg=q/p) tg avg

25 4 35 THDU 3-fazowe średnie* THD U 36 THDI 3-fazowe średnie THD I f Hz 38 napięcie międzyfazowe L-L U (M,k) 39 napięcie międzyfazowe L-L3 U3 (M,k) 4 napięcie międzyfazowe L3-L U3 (M,k) 4 napięcie międzyfazowe średnie U3 (M,k) 4 moc czynna uśredniona ( P Demand ) P DMD (G,M,k)W 43 moc pozorna uśredniona (S Demand ) 44 prąd uśredniony (I Demand) S DMD (G,M,k) I DMD (k) I(N) (k) T/B C/ T/B C/ 48 Energia czynna 3-fazowa pobierana ** En P+ kwh 49 Energia czynna 3-fazowa oddawana ** En P- kwh 5 Energia bierna 3-fazowa indukcyjna ** En Q kvarh kvarh kh 37 częstotliwość 45 prąd w przewodzie neutralnym 46 Temperatura T wejścia /Stan wejścia binarnego B Temperatura T wejścia /Stan wejścia binarnego B 47 5 Energia bierna 3-fazowa pojemnościowa ** 5 Energia pozorna 3-fazowa ** En Q En S * W układzie trójfazowym 3-przewodowym (3Ph/3W) odpowiednio THD U, THD U3, THD U3, THD U3 ** Wielkości nie mogą być wizualizowane na wskaźniku analogowym Nastawy fabryczne wyświetlanych stron w układzie trójfazowym 4 - przewodowym P P P3 P4 Tablica 6a P5 U I U P W P W PF P W Q var THD U THD I U I U3 Q var P W PF P W Q var THD U THD I U3 I3 U3 S P3 W PF3 P3 W Q3 var THD U3 THD I3 f Hz I avg U3 PF avg P W PF avg P W Q var THD U THD I P6 P7 P8 P9 P U S U S U3 S3 P W P DMD W P W +En P kwh I PF I PF I3 PF3 Q var S DMD W Q var -En P kwh P W tg P W tg P3 W tg3 I avg I DMD S En Q kvarh Q var f Hz Q var f Hz Q3 var f Hz I(N) f Hz P P U I U I U3 I3 HM.UUU3 bargraf HM.III3 bargraf HM...5 Strony i są niekonfigurowalne. En S kh En Q kvarh

26 5 Nastawy fabryczne wyświetlanych stron w układzie trójfazowym 3 - przewodowym P P P3 P4 Tablica 6b P5 U I U P W P W P DMD W THD U THD I P W En P+ kwh U3 I U3 Q var Q var S DMD W THD U3 THD I Q var En P- kwh U3 I3 U3 S I avg I DMD THD U3 THD I3 S En Q kvarh I avg U3 PF avg tg avg PF avg THD U3 THD I En S kh En Q f Hz Nastawy fabryczne wyświetlanych stron w układzie jednofazowym Tablica 6c P P P3 U S P W P DMD W P W En P+ kwh I PF S S DMD W Q var En P- kwh P W tg I I DMD S En Q kvarh Q var f Hz PF f Hz En S kh En Q kvarh 7.6 Tryb rchiwizacja W opcjach wybrać tryb rchiwizacja i wybór zatwierdzić przyciskiem Wybierz. ys.. Ekrany trybu rchiwizacja kvarh

27 6 Tablica 7 zakres Uwagi / opis Typ archiwum Parametry n_on, noff, on,off, H_on, HoFF, 3non, 3noF, 3_on, 3_oF U, I, P,... T/B,T/B Typ archiwizacji - warunek załączenia archiwizacji wg rys. Wielkości archiwizowane wg tablicy 8 3 Wyzwalanie Wielkość wyzwalająca archiwizację Okres archiwizacji w sekundach U Interwał U, I, P,... T/B,T/B, ggmm s Dolny próg Górny próg Separator pola Przecinek, średnik, tabulator Kropka, przecinek Nie, Tak Dolny próg archiwizacji w wartości znamionowej wielkości wyzwalającej Górny próg archiwizacji w wartości znamionowej wielkości wyzwalającej Ustawienia formatu plików CS w archiwum plików 4 5 Grupa Nazwa parametru Grupa Lp Ustawienia CS Czynności Separator dziesiętny Kopiuj archiwum do pliku CS Kasuj archiwum Wartość fabryczna n_on s. Przecinek kopiowanie pamięci wewnętrznej do archiwum plików Nie, Tak Kropka Nie Nie Wpisanie wartości "Górny próg" mniejszej lub równej "Dolny próg" wyłącza rejestrację. Nie dotyczy trybu H_on. a) n_on b) noff rchiwizacja rchiwizacja włączona wyłączona włączona wyłączona r_l r_h wielkość wyzwalająca wielkość wyzwalająca r_h d) off c) on r_l rchiwizacja rchiwizacja włączona włączona włączona wyłączona r_l wyłączona r_h wielkość wyzwalająca ys.. Typy archiwizacji a) n_on wyłączona r_l r_h b) noff c) on wielkość wyzwalająca d) off Pozostałe typy archiwizacji H_on zawsze załączona; HoFF zawsze wyłączona, 3non gdy zostanie spełniony warunek typu n_on na którejkolwiek fazie - archiwizacja zostaje załączona. Wyłączona zostanie dopiero gdy zanikną wszystkie warunki wyzwalające. 3noF gdy zostanie spełniony warunek typu noff na którejkolwiek fazie - archiwizacja zostaje załączona. Wyłączona zostanie dopiero gdy zanikną wszystkie warunki wyzwalające. 3_on gdy zostanie spełniony warunek typu on na którejkolwiek fazie - archiwizacja zostaje załączona. Wyłączona zostanie dopiero gdy zanikną wszystkie warunki wyzwalające. 3_oF gdy zostanie spełniony warunek typu off na którejkolwiek fazie - archiwizacja zostaje załączona. Wyłączona zostanie dopiero gdy zanikną wszystkie warunki wyzwalające. W archiwizacji serii 3 wielkość wyzwalająca archiwizację musi być z zakresu -9 (wg tablicy 8). rchiwizacja działa z jednakowymi progami histerezy r_l i r_h dla każdej fazy. Wybór wielkości na wyjściach alarmowych, analogowych i archiwizowanych Tablica 8

28 Wartość w rejestrach Parametr wyświetlany U I P Q S PF tg THD U THD I U I P Q S PF tg THD U THD I U3 I3 P3 Q3 S3 PF3 tg3 THD U3 THD I3 U avg I avg 3 7 odzaj wielkości napięcie fazy L prąd w przewodzie fazowym L moc czynna fazy L moc bierna fazy L moc pozorna fazy L współczynnik mocy PF fazy L Wartość do przeliczeń procentowych odpowiadająca zakresu znamionowego. P współczynnik tg fazy L3 THD napięcia fazy L3** THD prądu fazy L3 napięcie fazowe średnie prąd trójfazowy średni moc czynna trójfazowa (P+P+P3) Un [] * In [] * Un In cos( ) [W] * Un In sin(9 ) [ar] * Un In [] *, [], [] Un [] * In [] * Un In cos( ) [W] * Un In sin(9 ) [ar] * Un In [] *, [], [] Un [] * In [] * Un In cos( ) [W] * Un In sin(9 ) [ar] * Un In [] *, [], [], [] In [] * 3 Un In cos( ) [W] * Q moc bierna trójfazowa (Q+Q+Q3) 3 Un In sin(9 ) [ar] * 3 S moc pozorna trójfazowa (S+S+S3) 3 Un In [] * PF avg tg avg THD U THD I f U U3 U3 U3 P DMD S DMD I DMD I(N) T / B współczynnik tg fazy L THD napięcia fazy L** THD prądu fazy L napięcie fazy L prąd w przewodzie fazowym L moc czynna fazy L moc bierna fazy L moc pozorna fazy L współczynnik mocy PF fazy L współczynnik tg fazy L THD napięcia fazy L** THD prądu fazy L napięcie fazy L3 prąd w przewodzie fazowym L3 moc czynna fazy L3 moc bierna fazy L3 moc pozorna fazy L3 współczynnik mocy PF fazy L3 współczynnik mocy PF 3-fazowej współczynnik tg 3-fazowy THD napięcia 3-fazowy** THD prądu 3-fazowy częstotliwość napięcie międzyfazowe L-L napięcie międzyfazowe L-L3 napięcie międzyfazowe L3-L napięcie międzyfazowe średnie moc czynna uśredniona ( P Demand )* moc pozorna uśredniona (S Demand )* prąd uśredniony (I Demand) * prąd w przewodzie neutralnym Temperatura T wejścia / Stan wejścia, [], [] [Hz] Un [] * Un [] * Un [] * Un [] * 3 Un In cos( ) [W] * 3 Un In [] * In [] * In [] * 4 [ C] /

29 T / B En P+ En PEn Q En Q En S Kolejność faz 8 binarnego B Temperatura T wejścia / Stan wejścia binarnego B Energia czynna 3-fazowa pobierana Energia czynna 3-fazowa oddawana Energia bierna 3-fazowa indukcyjna [kwh] [kwh] [kvarh] Energia bierna 3-fazowa pojemnościowa [kvarh] 4 [ C] / [kh] L,L,L3 -, [] L,L3,L -, [] Energia pozorna 3-fazowa Kolejność faz ggmm czas, gg+mm 4 - [] *Un,In -wartości znamionowe napięć i prądów znamionowych ** W układzie trójfazowym 3-przewodowym (3Ph/3W) odpowiednio THD U, THD U3, THD U3, THD U3 Do rejestracji w każdej grupie można wybrać 6 z 53 parametrów (bity od do 53 rejestrów oraz ). Bit ustawiony na "" dodaje parametr do rejestracji, na "" usuwa. Możliwe jest ustawienie wszystkich 53 bitów, ale do rejestracji będzie brane tylko pierwsze 6 bitów ustawionych na "". 7.7 Tryb Ethernet W opcjach wybrać tryb Ethernet i wybór zatwierdzić przyciskiem Wybierz. ys.. Ekran trybu Ethernet Tablica 9 Lp. Nazwa parametru zakres Uwagi / opis DHCP Wył./Zał Włączenie/ wyłączenie klienta DHCP (obsługa automatycznego pozyskiwania parametrów protokołu IP interfejsu Ethernet miernika od zewnętrznych serwerów DHCP występujących w obrębie tej samej sieci lokalnej LN) Tryb uto, Mb/s, Mb/s dresy uto dres IP Maska podsieci Brama domyślna dres DNS dres MC 8 9 Modbus TCP Uzyskane z DHCP lub wprowadzone ręcznie gdy DHCP wyłączone 3 Wartość fabryczna Wył. abbcc - - dres Port Maks. ilość połączeń 8 3 4

30 3 4 5 FTP WWW Czas oczekiwania Port komend Port danych Port Tylko odczyt Stan połączenia dres IP Numer Portu Nazwa Klienta Numer portu brokera MQTT Okres, co jaki publikowane są dane (w sekundach) Nazwa klienta MQTT Nazwa Publikacji Nazwa tematu (topic) MQTT Czas publikacji Stan połączenia z serwerem MQTT (wartość rejestru) FFFF ozłączone (wartość rejestru) Łączenie (wartość rejestru) Połączono MQTT Parametry Standardowe Napięcia Prądy Moce Energie Pozostałe Harmoniczne U Harmoniczne U Harmoniczne U3 Harmoniczne I Harmoniczne I Harmoniczne I3 Minima Maksima, Wł/Wył MQTT 3, Zapis do FM 6s 5 8 ozłączone ND3-MQTTCLIENT ND3-MESTOPIC Standardowe Włączenie lub wyłączenie publikowania danych dla serwera MQTT dane nie są publikowane, publikowanie danych na serwer. Zapis konfiguracji do pamięci nieulotnej bez zmian, zapisz zmiany. 7.8 Tryb Modbus W opcjach wybrać tryb Modbus i wybór zatwierdzić przyciskiem Wybierz. ys.3. Ekran trybu Modbus Lp. Nazwa parametru Cecha / wartość Opis dres 47 dres w sieci Modbus Tablica Wartość fabryczna Prędkość Prędkość transmisji 96 b/s 3 Tryb 48 b/s, 96 b/s, 9, kb/s, 38,4 kb/s, 57,7 kb/s, 5, kb/s TU 8N, TU 8N, TU 8O, TU 8N Tryb transmisji TU 8N 4 Ustawienia fabryczne rejestrów 4 Nie, Tak Programowalna grupa rejestrów do odczytu Nie

31 3 7.9 Tryb Ustawienia W opcjach wybrać tryb Ustawienia i wybór zatwierdzić przyciskiem Wybierz. ys.4. Ekran trybu Ustawienia Lp. Nazwa parametru Cecha / wartość Opis Tablica Wartość fabryczna Hasło wyłączone Język 3 Czas English, Polski, Deutsch ggmm godzinaminuta 4 Data dd/mm/rrrr Dzień/miesiąc/rok..5 5 Ustawienia fabryczne Nie, Tak English Nie 7. Tryb Informacje W opcjach wybrać tryb Informacje i wybór zatwierdzić przyciskiem Wybierz. ys.5. Ekran trybu Informacje Typ miernika Tablica Wartość fabryczna ND3IoT Kod wykonania Pierwsze 5 cyfr kodu wykonania np. 3 Wersja loadera np..4 4 Wersja programu Wersja programu ładującego ( loadera ) Wersja programu głównego miernika 5 Numer seryjny ddmm np dres MC ktualny nr seryjny miernika dzień miesiąc nr bieżący 48-bitowy sprzętowy adres interfejsu Ethernet zapisany heksadecymalnie 7 DHCP Wył./Zał Lp. Nazwa parametru Typ Cecha / wartość Opis Włączenie/ wyłączenie klienta DHCP np..6 np.64edcb Wył.

32 3 8 dres IP Maska podsieci Brama domyślna dres DNS Kod serwisowy 49D3EF7C98BC znakowy kod włączający funkcjonalność rozszerzoną 8 Uzyskane z DHCP lub wprowadzone ręcznie gdy DHCP wyłączone (obsługa automatycznego pozyskiwania parametrów protokołu IP interfejsu Ethernet miernika od zewnętrznych serwerów DHCP występujących w obrębie tej samej sieci lokalnej LN) - - CHIWIZCJ WTOŚCI MIEZONYCH 8. PMIĘĆ WEWNĘTZN Mierniki ND3IoT wyposażone są w pamięć wewnętrzną 4MB oraz pamięć archiwum plików 8GB przeznaczoną do przechowywania danych zarejestrowanych przez miernik. Pamięć wewnętrzna 4MB pozwala na zarejestrowanie 496-ciu rekordów. Pamięć ta ma charakter bufora okrężnego. 8. KOPIOWNIE CHIWUM Po zapełnieniu pamięci wewnętrznej 4MB w 7-ciu procentach lub wymuszeniu w dowolnym momencie w trybie rchiwizacja, wybrać Czynności i ustawić parametr "Kopiuj archiwum do pliku CS" na "Tak". Zarejestrowane dane zostaną skopiowane do archiwum plików. Uruchomienie procedury kopiowania do archiwum można dokonać również poprzez interfejs S485 (rejestr 45) lub poprzez jednoczesne naciśnięcie przycisków Maks i Min. Przykład archiwum plików przy okresie archiwizacji 5 sek. pozwala na rejestrację przez około lata. Gdy archiwum plików będzie zapełnione w 7 - podświetlenie zapełnienia archiwum w zostanie ustawione na pomarańczowo (patrz ejestr Statusu 3 adres 756 ).

33 3 sekunda. 8.3 BUDOW PLIKÓW CHIWUM Pliki zawierające dane archiwalne mają budowę kolumn, gdzie kolejne kolumny danych rozdzielone są od siebie przecinkiem. W pierwszym wierszu pliku umieszczony jest opis kolumn. ekordy danych ułożone są kolejno w wierszach. Widok przykładowego pliku przedstawiono na rysunku 7. ys.7. Przykładowy plik archiwum z danymi Kolejne pola zawarte w wierszu opisujące rekord maja następujące znaczenie date data zarejestrowania danych, separatorem daty jest znak - time godzina,minuta, sekunda zarejestrowanych danych, separatorem czasu jest znak record inde unikalny inde rekordu. Każdy rekord ma swój indywidualny numer. Numer ten zwiększa się przy zapisie kolejnych rekordów. block zarezerwowany, register adres rejestru Modbus pierwszej zarchiwizowanej wartości, name opis rejestru Modbus pierwszej zarchiwizowanej wartości, value pierwsza zarchiwizowana wartość. Separatorem dziesiętnym jest., wartości są zapisane w formacie inżynierskim. register6 adres rejestru Modbus szesnastej zarchiwizowanej wartości, name6 opis rejestru Modbus szesnastej zarchiwizowanej wartości, value6 szesnasta zarchiwizowana wartość. Separatorem dziesiętnym jest., wartości są zapisane w formacie inżynierskim. name,...,name6 opis zgodny z tablicą 8 (Parametr wyświetlany). 8.4 POBIENIE CHIWUM Dane zarchiwizowane mogą być pobierane przez Ethernet z wykorzystaniem protokołu FTP. 9 INTEFEJSY SZEEGOWE 9. INTEFEJS S485 zestawienie parametrów Zaimplementowany protokół jest zgodny ze specyfikacją PI-MBUS-3 ev G firmy Modicon. Zestawienie parametrów łącza szeregowego miernika ND3IoT identyfikator D9

34 33 adres miernika..47, prędkość transmisji 4.8, 9.6, 9., 38.4, 57.6, 5. kbit/s, tryb pracy Modbus TU, jednostka informacyjna 8N, 8E, 8O, 8N, maksymalny czas do rozpoczęcia odpowiedzi 6 ms, maksymalna ilość odczytanych rejestrów w jednym zapytaniu - 6 rejestrów 4 bajtowych, - rejestrów bajtowych, zaimplementowane funkcje -3, 4, 6, 6, 7, - 3, 4 odczyt rejestrów, - 6 zapis jednego rejestru, - 6 zapis n - rejestrów, - 7 identyfikacja urządzenia, Ustawienia fabryczne adres, prędkość 9.6 kbit/s, tryb TU 8N, 9. Przykłady odczytu i zapisu rejestrów Odczyt n-rejestrów (kod 3h) Przykład. Odczyt rejestrów 6 bitowych typu integer, zaczynając od rejestru o adresie Fh (4) wartości rejestrów,. Żądanie dres urządzenia Odpowiedź dres urządzenia dres rejestru Funkcja 3 Funkcja Liczba rejestrów B B B B F Liczba bajtów Wartość z rejestru F (4) B Suma kontrolna CC C7 3D Wartość z rejestru F (4) B B Suma kontrolna CC B E4 6F Przykład. Odczyt rejestrów 3 bitowych typu float jako złożenie po rejestry 6 bitowe, zaczynając od rejestru o adresie B58h (7) - wartości rejestrów,. Żądanie dres urządzenia dres rejestru Funkcja 3 Liczba rejestrów B B B B B 58 4 Suma kontrolna CC C3 3E Odpowiedź dres urządzenia Funkcja 3 Liczba bajtów 8 Wartość z Wartość z Wartość z Wartość z Suma rejestru rejestru rejestru rejestru kontrolna B58 (7) B59 (7) B5 (7) B5B (73) CC B3 B B B B3 B B B 4 4 C8 E4 6F Przykład 3. Odczyt rejestrów 3 bitowych typu float jako złożenie po rejestry 6 bitowe, zaczynając od rejestru o adresie 77h (6) - wartości rejestrów,.

35 34 Żądanie dres urządzenia dres rejestru Funkcja 3 Liczba rejestrów B B B B Suma kontrolna CC 466 Odpowiedź dres urządzenia Funkcja 3 Liczba bajtów Wartość z Wartość z Wartość z Wartość z Suma rejestru rejestru rejestru rejestru kontrolna 77h(6) 77h(6) 77h(6) 77h(6) CC 8 B B B3 B B B B3 B 4 4 C8 E4 6F Przykład 4. Odczyt rejestrów 3 bitowych typu float, zaczynając od rejestru o adresie D4Ch (75) - wartości rejestrów,. Żądanie dres urządzenia Odpowiedź dres urządzenia dres rejestru Funkcja 3 Funkcja 3 Liczba rejestrów B B B B D 4C Liczba bajtów Wartość z rejestru D4C (75) 8 Suma kontrolna CC 3 B Wartość z rejestru D4D (75) B3 B B B B3 B B B 4 4 C8 Suma kontrolna CC E4 6F Zapis pojedynczego rejestru (kod 6h) Przykład 5. Zapis wartości 543 (F) do rejestru 4 (F) Żądanie dres urządzenia dres rejestru Funkcja 6 Wartość rejestru B B B B F F Suma kontrolna CC C 54 Odpowiedź dres urządzenia Funkcja dres rejestru 6 Zapis do n-rejestrów (kod h) Wartość rejestru B B B B F F Suma kontrolna CC C 54

36 35 Przykład 6. Zapis rejestrów zaczynając od rejestru o adresie F3h (43) Zapisywane wartości,. Żądanie dres urządzenia Funkcja dres rej.hi dres rej.lo F Liczba Liczba Liczba Wartość dla rej. F3 Wartość dla rej. F4 Suma kontrolna rej. Hi rej. Lo bajtów (43) (44) CC 3 4 B B B B 4 7 D BB 9 Odpowiedź dres urządzenia dres rejestru Funkcja Liczba rejestrów B B B B F 3 Suma kontrolna CC B FE aport identyfikujący urządzenie (kod h) Przykład 7. Identyfikacja urządzenia Żądanie dres urządzenia Funkcja Suma kontrolna C C Odpowiedź dres Funkcja Liczba Identybajtów fikator 9 CF Stan Pole informacyjne o wersji oprogramowania urządzenia Suma urzą- (np. ND3IoT-. b-.6 - urządzenie ND3IoT z kontrolna dzenia oprogramowaniem w wersji. i bootloaderem w (CC) wersji.6) FF 4E D 3 E D 3 E 3 36 E Interfejs Ethernet /-BSE-T Mierniki ND3IoT w wykonaniu ND3-XXXXXX są wyposażone w interfejs Ethernet umożliwiający połączenie miernika (wykorzystując gniazdo J45) do lokalnej lub globalnej sieci ( LN lub WN). Interfejs Ethernet pozwala na wykorzystanie usług sieciowych zaimplementowanych w mierniku serwer WWW, serwer FTP, Modbus TCP/IP. W celu wykorzystania usług sieciowych miernika należy skonfigurować parametry z grupy Ethernet miernika. Standardowe parametry Ethernetowe miernika zostały przedstawione w tablicy 9. Podstawowym parametrem jest adres IP miernika np....6, który musi być unikatowy wewnątrz sieci do której podłączamy urządzenie. dres IP może zostać przydzielony miernikowi automatycznie przez serwer DHCP występujący w sieci pod warunkiem, że miernik będzie miał włączoną opcję uzyskiwania adresu z DHCP Ethernet dresy DHCP Zał. Jeżeli usługa DHCP zostanie wyłączona wówczas miernik będzie pracował z domyślnym adresem IP umożliwiając użytkownikowi zmianę adresu IP np. z menu miernika. Zmiana parametrów Ethernetowych miernika może być dokonana również poprzez interfejs szeregowy. Wówczas wymagane jest zatwierdzenie zmian przez wpisanie do rejestru 449 wartości. Po

37 36 zastosowaniu zmian interfejs Ethernet zostaje przeinicjowany zgodnie z nowymi parametrami startują ponownie wszystkie usługi interfejsu Ethernet Podłączenie interfejsu /-Base-T Do uzyskania dostępu do usług Eternetowych, wymagane jest podłączenie miernika do sieci za pośrednictwem gniazda J45 umieszczonego w tylnej / zatablicowej / części miernika, pracującej zgodnie z protokołem TCP/IP. Opis znaczenia diod gniazda J45 miernika dioda żółta - świeci się kiedy miernik jest poprawnie podłączony do sieci Ethernet Base-T, nie świeci się kiedy miernik nie jest podłączony do sieci lub jest podłączony do sieci Base-T. dioda zielona - T/, świeci się kiedy miernik wysyła i pobiera dane, świeci się nieregularnie, kiedy dane nie są przesyłane świeci się światłem ciągłym Do podłączenia miernika do sieci zaleca się stosowanie skrętki U/FTP skrętka z każdą parą foliowaną, F/FTP skrętka z każdą parą foliowaną dodatkowo kabel w ekranie z folii, S/FTP (dawniej SFTP) skrętka z każdą parą foliowaną dodatkowo kabel w ekranie z siatki, SF/FTP (dawniej S-STP) skrętka z każdą parą foliowaną dodatkowo w ekranie z folii i z siatki. Kategorie skrętki według europejskiej normy PN-EN 573 minimalnie klasa D (kategoria 5) dla szybkich sieci lokalnych, obejmuje aplikacje wykorzystujące pasmo częstotliwości do MHz. Dla interfejsu Ethernet należy zastosować przewód skrętka typu STP (ekranowana) kategorii 5 z wtykiem J-45 o kolorystyce żył (według tablicy ) w następującym standardzie EI/TI 568 dla obu wtyków przy tzw. połączeniu prostym ND3IoT do koncentratora sieciowego (hub) lub przełącznika sieciowego (switch), EI/TI 568 dla pierwszego wtyku oraz EI/TI 568B dla drugiego wtyku przy tzw. połączeniu z przeplotem (krzyżowym) stosowanym m. in. przy bezpośrednim podłączeniu miernika ND3IoT do komputera. Tablica 3 Nr żyły Sygnał Kolor żyły wg standardu EI/TI 568 EI/TI 568B TX+ biało-zielony biało-pomarańczowy TX- zielony pomarańczowy 3 X+ biało-pomarańczowy biało-zielony 4 EPW+ niebieski niebieski 5 EPW+ biało-niebieski biało-niebieski 6 X- pomarańczowy zielony 7 EPW- biało-brązowy biało-brązowy 8 EPW- brązowy brązowy ys.8. Widok i numeracja pinów gniazda J45 miernika

38 Serwer WWW Miernik ND3IoT udostępnia własny serwer WWW umożliwiający zdalne monitorowanie wartości mierzonych i odczyt stanu miernika. W szczególności strona WWW umożliwia uzyskanie informacji o urządzeniu ( numer seryjny, kod wykonania, wersja oprogramowania, wersja bootloader'a, wariant (wykonanie standardowe lub specjalne), podgląd bieżących wartości pomiarowych,odczyt statusu urządzenia, wybór języka dla strony WWW Dostęp do serwera WWW uzyskuje się poprzez wpisanie adresu IP miernika internetowej, np. http// (gdzie jest ustalonym w przeglądarce adresem miernika). Standardowym portem serwera WWW jest port 8. Port serwera może zostać zmieniony przez użytkownika. Uwaga Do poprawnego działania strony wymagana jest przeglądarka z włączoną obsługą JavaScript i zgodna ze standardem XHTML. (wszystkie popularne przeglądarki, Internet Eplorer w wersji minimum 8).

39 Widok ogólny ys.9. Widok strony WWW miernika Wybór użytkownika WWW Miernik ma dwa konta użytkownika dla serwera WWW zabezpieczone indywidualnymi hasłami użytkownik admin, hasło admin - dostęp do konfiguracji i podglądu parametrów użytkownik user, hasło pass - dostęp tylko do podglądu parametrów.

40 39 Wywołanie adresu IP miernika w przeglądarce, przykładowo http// spowoduje wyświetlenie w przeglądarce okna startowego, gdzie należy podać nazwę i hasło użytkownika. ys.3. Widok okna logowania do serwera WWW miernika Nazwy użytkowników serwera WWW nie można zmienić. Można natomiast zmienić hasło dla każdego z użytkowników zaleca się zmianę haseł ze względów bezpieczeństwa. Zmiana hasła jest możliwa jedynie przez stronę WWW w grupie parametrów Ethernet. Hasła mogą mieć maksymalnie 8 znaków. Jeżeli hasło zostanie utracone co uniemożliwi korzystanie z serwera WWW należy przywrócić parametry fabryczne interfejsu Ethernet np. z menu Ustawienia Ustawienia fabryczne Tak, lub wpisując do rejestru 45 wartość. Przywrócone zostaną wszystkie standardowe parametry miernika łącznie z parametrami interfejsu Ethernet (wg tablicy 9) oraz hasła dla użytkowników serwera WWW użytkownik admin hasło admin ; użytkownik user hasło pass Serwer FTP W miernikach ND3IoT zaimplementowany został protokół wymiany plików FTP. Miernik pełni funkcję serwera umożliwiając klientom dostęp do wewnętrznej pamięci systemu plików miernika. Dostęp do plików jest możliwy za pomocą komputera, tabletu z zainstalowanym programem klienta FTP lub innego urządzenia pełniącego funkcję klienta FTP. Do transmisji plików z wykorzystaniem protokołu FTP standardowo wykorzystane zostały porty 5 - port danych oraz - port komend. Użytkownik może zmienić porty wykorzystywane przez protokół FTP jeżeli zajdzie taka potrzeba. Należy pamiętać, iż konfiguracja portów serwera i klienta FTP musi być taka sama. Program klienta FTP może pracować w trybie pasywnym. W trybie pasywnym połączenie jest w pełni zestawiane przez klienta (klient decyduje o wyborze portu danych). Do transmisji plików z miernikiem możliwe jest wykorzystanie maksymalnie jednego połączenia w tym samym czasie, dlatego należy w programie klienta ograniczyć maksymalną liczbę połączeń do.

41 Wybór użytkownika FTP Miernik ma dwa konta użytkownika dla serwera FTP zabezpieczone indywidualnymi hasłami użytkownik admin, hasło admin - dostęp do zapisu i odczytu plików użytkownik user, hasło passftp - dostęp tylko do odczytu plików archiwum. Nazwy użytkowników serwera FTP nie można zmienić natomiast można zmienić hasło dla każdego z użytkowników zaleca się zmianę haseł ze względów bezpieczeństwa. Zmiana hasła jest możliwa jedynie przez stronę WWW w grupie parametrów Ethernet. Hasła mogą mieć maksymalnie 8 znaków. Jeżeli hasło zostanie utracone co uniemożliwi korzystanie z serwera FTP należy przywrócić parametry fabryczne interfejsu Ethernet np. z menu Ustawienia Ustawienia fabryczne Tak, lub wpisując do rejestru 45 wartość. Przywrócone zostaną wszystkie standardowe parametry miernika łącznie z parametrami interfejsu Ethernet (wg tablicy 9) oraz hasła dla użytkowników serwera FTP użytkownik admin hasło admin ; użytkownik user hasło passftp. Przykładowym klientem serwera FTP może być program FileZilla. Wpisując w polu adresu adres IP miernika można przeglądać i pobierać pliki archiwum.

42 4 ys.3. Widok sesji FTP wywołanej w programie FileZilla Modbus TCP/IP Miernik ND3IoT umożliwia dostęp do rejestrów wewnętrznych za pośrednictwem interfejsu Ethernet i protokołu Modbus TCP/IP. Do zestawienia połączenia niezbędne jest ustawienie dla miernika unikatowego w sieci adresu IP oraz ustawienie parametrów połączenia wymienionych w tablicy 4. Tablica 4 Wartość domyślna ejestr Opis 446 dres urządzenia dla protokołu Modbus TCP/IP 447 Numer portu Modbus TCP Czas zamknięcia portu usługi Modbus TCP/IP [s] Maksymalna Ilość jednoczesnych połączeń z usługą Modbus TCP/IP 4 dres urządzenia jest adresem urządzenia dla protokołu Modbus TCP/IP i nie jest wartością tożsamą z wartością adresu dla protokołu Modbus S485 (dres w sieci Modbus rejestr 4 ). Ustawiając parametr dres urządzenia dla protokołu Modbus TCP/IP miernika na wartość 55 miernik będzie pomijał analizę adresu w ramce protokołu Modbus (tryb rozgłoszeniowy).

43 Protokół MQTT MQTT jest nieskomplikowanym protokołem wykorzystywanym w internecie rzeczy (IoT). Oparty jest o wzorzec publikacja/subskrypcja. ND3IoT przy wykorzystaniu tego protokołu publikuje różne istotne informacje kontrolne i pomiarowe na zewnętrznym serwerze. Jeżeli serwer znajduje się w sieci internetowej to powstaje możliwość odczytu parametrów miernika ND3IoT z każdego miejsca na świecie, które posiada dostęp do tej sieci. Konfiguracja protokołu MQTT w ND3IoT odbywa się z poziomu menu (rozdział 7.7 instrukcji obsługi miernika ND3IoT) lub przy użyciu protokołu Modbus TU poprzez interfejs S-485 oraz Modbus TCP poprzez interfejs Ethernet. Do ustawienia są takie parametry jak adres IP oraz port brokera, czyli serwera MQTT przyjmującego publikacje od miernika ND3IoT. Okres między kolejnymi publikacjami może być ustawiany w granicy (-36) s. Dane do serwera wysyłane są w postaci tekstu (SCII). Nie jest wymagane, aby dane były sformatowane w jakiś specjalny sposób. Mimo to ND3IoT wykorzystuje format JSON do przesyłania nazw zmiennych i powiązanych z nimi wartości. Format danych wysyłanych przez ND3IoT jest następujący {"meter""unikalny ID","slot""Data Czas+StrefaCzasowa","IndeksParametru""Wartość",...} gdzie Unikalny ID to nazwa klienta MQTT wprowadzona w mierniku ND3IoT, Data Czas to aktualna data i czas oddzielone spacją, StrefaCzasowa to strefa czasowa dla polski, czyli +, IndeksParametru to liczba określająca wielkość mierzoną wg ponizszej tabeli, Wartość to liczba odpowiadająca wartości wielkości mierzonej. Ilość parametrów wysyłanych i odpowiadających im wartości jest każdorazowo taka sama i równa 36, czyli liczbie wielkości przedstawionych w tabeli 4a poniżej.

44 43 Tablica 4a Standardowe Indeks Parametru Pomiar podstawowy Jednostka wielkości Nazwa wielkości Opis parametru Napięcie Wolty Napięcie fazy Napięcie Wolty Napięcie fazy 3 Napięcie Wolty Napięcie fazy3 4 Prąd mpery Prąd fazy 5 Prąd mpery Prąd fazy 6 Prąd mpery Prąd fazy 3 7 Moc czynna kw Kilowaty Moc czynna fazy 8 Moc czynna kw Kilowaty Moc czynna fazy 9 Moc czynna kw Kilowaty Moc czynna fazy 3 Moc pozorna k Kilowoltoampery Moc pozorna fazy Moc pozorna k Kilowoltoampery Moc pozorna fazy Moc pozorna k Kilowoltoampery Moc pozorna fazy 3 3 Moc bierna kvar Kilowary Moc bierna fazy 4 Moc bierna kvar Kilowary Moc bierna fazy 5 Moc bierna kvar Kilowary Moc bierna fazy 3 6 Współczynnik mocy Współczynnik mocy fazy 7 Współczynnik mocy Współczynnik mocy fazy 8 Współczynnik mocy Współczynnik mocy fazy 3 9 Kąt fazowy Stopnie kątowe Kąt fazowy fazy Kąt fazowy Stopnie kątowe Kąt fazowy fazy Kąt fazowy Stopnie kątowe Kąt fazowy fazy 3 Napięcie Wolty Średnia trzech napięć fazowych 3 Napięcie Wolty Suma trzech napięć fazowych 4 Prąd mpery Średnia trzech prądów fazowych 5 Prąd mpery Suma trzech prądów fazowych 6 Moc czynna kw Kilowaty Średnia trzech mocy czynnych 7 Moc czynna kw Kilowaty Suma trzech mocy czynnych 8 Moc pozorna k Kilowoltoampery Średnia trzech mocy pozornych 9 Moc pozorna k Kilowoltoampery Suma trzech mocy pozornych 3 Moc bierna kvar Kilowary Średnia trzech mocy biernych 3 Moc bierna kvar Kilowary Suma trzech mocy biernych 3 Współczynnik mocy Średnia trzech współczynników mocy 33 Współczynnik mocy Suma trzech współczynników mocy

45 44 34 Kąt fazowy Stopnie kątowe Średnia trzech kątów fazowych 35 Kąt fazowy Stopnie kątowe Suma trzech kątów fazowych 36 Okresy na sekundę Hz Częstotliwość Częstotliwość sieci Tablica 4b Napięcia Indeks Parametru Pomiar podstawowy Jednostka wielkości Nazwa wielkości Opis parametru Napięcie Wolty Napięcie fazy L Napięcie Wolty Napięcie fazy L 3 Napięcie Wolty Napięcie fazy L3 Napięcie Wolty Średnia trzech napięć fazowych 3 Napięcie Wolty Suma trzech napięć fazowych 48 Napięcie Wolty Napięcie międzyfazowe L- 49 Napięcie Wolty Napięcie międzyfazowe L-3 5 Napięcie Wolty Napięcie międzyfazowe L3-3 Napięcie Wolty Napięcie międzyfazowe średnie Tablica 4c Prądy Indeks Parametru Pomiar podstawowy Jednostka wielkości Nazwa wielkości Opis parametru 4 Prąd mpery Prąd fazy L 5 Prąd mpery Prąd fazy L 6 Prąd mpery Prąd fazy L3 4 Prąd mpery Średnia trzech prądów fazowych 5 Prąd mpery Suma trzech prądów fazowych Prąd mpery Prąd uśredniony (I Demand) 59 Prąd mpery Prąd w przewodzie neutralnym In Tablica 4d Moce Indeks Parametru Pomiar podstawowy Jednostka wielkości Nazwa wielkości Opis parametru 7 Moc czynna kw Kilowaty Moc czynna fazy L 8 Moc czynna kw Kilowaty Moc czynna fazy L 9 Moc czynna kw Kilowaty Moc czynna fazy L3 Moc pozorna k Kilowoltoampery Moc pozorna fazy L Moc pozorna k Kilowoltoampery Moc pozorna fazy L

46 45 Moc pozorna k Kilowoltoampery Moc pozorna fazy L3 3 Moc bierna k Kilowary Moc bierna fazy L 4 Moc bierna k Kilowary Moc bierna fazy L 5 Moc bierna k Kilowary Moc bierna fazy L3 6 Moc czynna kw Kilowaty Średnia trzech mocy czynnych 7 Moc czynna kw Kilowaty Suma trzech mocy czynnych 8 Moc pozorna k Kilowoltoampery Średnia trzech mocy pozornych 9 Moc pozorna k Kilowoltoampery Suma trzech mocy pozornych 3 Moc bierna k Kilowoltoampery Średnia trzech mocy biernych 3 Moc bierna k Kilowoltoampery Suma trzech mocy biernych 3 Moc czynna kw Kilowaty Moc czynna uśredniona (P Demand) 45 Moc pozorna k Kilowoltoampery Moc pozorna uśredniona (S Demand) Tablica 4e Energie Indeks Parametru Pomiar podstawowy Jednostka wielkości 68 Energia czynna 37 Nazwa wielkości Opis parametru MWh Megawatogodziny = MWh Energia czynna pobierana 3 fazowa (Licznik przepełnień wartości 37) Energia czynna kwh Kilowatogodziny Energia czynna pobierana 3 fazowa 69 Energia czynna MWh Megawatogodziny = MWh Energia czynna oddawana 3 fazowa (Licznik przepełnień wartości 38) 38 Energia czynna kwh Kilowatogodziny Energia czynna oddawana 3 fazowa 44 Energia bierna Mh Megawarogodziny = MWh Energia bierna indukcyjna 3 fazowa (Licznik przepełnień wartości 45) 45 Energia bierna kh Kilowarogodziny Energia bierna indukcyjna 3 fazowa 46 Energia bierna Mh 47 Energia bierna kh Kilowarogodziny Energia bierna pojemnościowa 3 fazowa 7 Energia pozorna Mh Megawoltoamperog odziny = MWh Energia pozorna 3 fazowa (Licznik przepełnień wartości 4) 4 Energia pozorna kh Kilowoltoamperogo dziny Energia pozorna 3 fazowa 48 Energia czynna MWh Megawatogodziny = MWh Energia czynna pobierana 3-fazowa za poprzedni rok (Licznik przepełnień wartości 49) 49 Energia czynna kwh Kilowatogodziny Energia czynna pobierana 3-fazowa za poprzedni rok 5 Energia czynna MWh Megawatogodziny = MWh Energia czynna oddawana 3-fazowa za poprzedni rok (Licznik przepełnień wartości 5) 5 Energia czynna kwh Kilowatogodziny Energia czynna oddawana 3-fazowa za poprzedni rok 5 Energia czynna MWh Megawatogodziny Energia czynna pobierana 3-fazowa za Megawarogodziny Energia bierna pojemnościowa 3 fazowa = MWh (Licznik przepełnień wartości 47)

47 46 = MWh aktualny rok (Licznik przepełnień wartości 53) Kilowatogodziny Energia czynna pobierana 3-fazowa za aktualny rok 53 Energia czynna kwh 54 Energia czynna MWh 55 Energia czynna kwh Kilowatogodziny Energia czynna oddawana 3-fazowa za aktualny rok 56 Energia czynna MWh Megawatogodziny = MWh Energia czynna pobierana 3-fazowa za aktualny miesiąc (Licznik przepełnień wartości 57) 57 Energia czynna kwh Kilowatogodziny Energia czynna pobierana 3-fazowa za aktualny miesiąc 58 Energia czynna MWh Megawatogodziny = MWh Energia czynna oddawana 3 fazowa za aktualny miesiąc (Licznik przepełnień wartości 59) 59 Energia czynna kwh Kilowatogodziny Energia czynna oddawana 3 fazowa za aktualny miesiąc 6 Energia czynna MWh Megawatogodziny = MWh Energia czynna pobierana 3-fazowa za aktualny tydzień (Licznik przepełnień wartości 6) 6 Energia czynna kwh Kilowatogodziny Energia czynna pobierana 3-fazowa za aktualny tydzień 6 Energia czynna MWh Megawatogodziny = MWh Energia czynna oddawana 3-fazowa za aktualny tydzień (Licznik przepełnień wartości 63) 63 Energia czynna kwh Kilowatogodziny Energia czynna oddawana 3-fazowa za aktualny tydzień 64 Energia czynna MWh Megawatogodziny = MWh Energia czynna pobierana 3-fazowa za aktualne 48 godzin (Licznik przepełnień wartości 65) 65 Energia czynna kwh Kilowatogodziny Energia czynna pobierana 3-fazowa za aktualne 48 godzin 66 Energia czynna MWh Megawatogodziny = MWh Energia czynna oddawana 3-fazowa za aktualne 48 godzin (Licznik przepełnień wartości 67) 67 Energia czynna kwh Kilowatogodziny Energia czynna oddawana 3-fazowa za aktualne 48 godzin 68 Energia czynna MWh Megawatogodziny = MWh Energia czynna pobierana 3-fazowa za aktualne 4 godziny (Licznik przepełnień wartości 69) 69 Energia czynna kwh Kilowatogodziny Energia czynna pobierana 3-fazowa za aktualne 4 godziny 7 Energia czynna MWh Megawatogodziny = MWh Energia czynna oddawana 3 fazowa za aktualne 4 godziny (Licznik przepełnień wartości 7) 7 Energia czynna kwh Kilowatogodziny Energia czynna oddawana 3 fazowa za aktualne 4 godziny Megawatogodziny Energia czynna oddawana 3-fazowa za = MWh aktualny rok (Licznik przepełnień wartości 55)

48 47 Tablica 4f Pozostałe Indeks Parametru Pomiar podstawowy Jednostka wielkości Nazwa wielkości Opis parametru 6 Współczynnik mocy Współczynnik mocy fazy L 7 Współczynnik mocy Współczynnik mocy fazy L 8 Współczynnik mocy Współczynnik mocy fazy L3 9 Kąt fazowy Stopnie kątowe Kąt fazowy fazy L Kąt fazowy Stopnie kątowe Kąt fazowy fazy L Kąt fazowy Stopnie kątowe Kąt fazowy fazy L3 Współczynnik tg fazy Współczynnik tg fazy L Współczynnik tg fazy Współczynnik tg fazy L Współczynnik tg fazy Współczynnik tg fazy L3 3 Współczynnik mocy Współczynnik mocy czynnej 3-fazowej 4 Współczynnik tg fazy Współczynnik tg 3-fazowy średni 5 THD U Zawartość harmonicznych dla napięcia faza 54 THD I Zawartość harmonicznych dla prądu faza 5 THD U Zawartość harmonicznych dla napięcia faza 55 THD I Zawartość harmonicznych dla prądu faza 53 THD U3 Zawartość harmonicznych dla napięcia faza 3 56 THD I3 Zawartość harmonicznych dla prądu faza 3 57 THD U Zawartość harmonicznych dla napięcia 3fazowe średnie 58 THD I Zawartość harmonicznych dla prądu 3fazowe średnie 3 Współczynnik mocy Średnia trzech współczynników mocy 33 Współczynnik mocy Suma trzech współczynników mocy 34 Kąt fazowy Stopnie kątowe Średnia trzech kątów fazowych 35 Kąt fazowy Stopnie kątowe Suma trzech kątów fazowych 36 Okresy na sekundę Hz Częstotliwość Częstotliwość sieci 4 Czas s Sekundy Czas TC - sekundy

49 48 5 Czas Czas TC godziny, minuty 6 Data Data TC miesiąc, dzień 7 Data Data TC rok Status Status Status Status 3 Status 3 Status 3 4 Status 4 Status 4 5 Status 5 Status 5 6 Status 6 Status 6 Tablica 4g Harmoniczne U Indeks Parametru Pomiar podstawowy Jednostka wielkości Nazwa wielkości Opis parametru 3 HarU[] -ga harmoniczna napięcia Fazy L 3 HarU[3] 3-cia harmoniczna napięcia Fazy L HarU[5] 5-ta harmoniczna napięcia Fazy L 349 HarU[5] 5-sza harmoniczna napięcia Fazy L Tablica 4h Harmoniczne U Indeks Parametru Pomiar podstawowy Jednostka wielkości Nazwa wielkości Opis parametru 35 HarU[] -ga harmoniczna napięcia Fazy L 35 HarU[3] 3-cia harmoniczna napięcia Fazy L HarU[5] 5-ta harmoniczna napięcia Fazy L 399 HarU[5] 5-sza harmoniczna napięcia Fazy L Tablica 4i Harmoniczne U3 Indeks Parametru Pomiar podstawowy Jednostka wielkości Nazwa wielkości Opis parametru 4 HarU3[] -ga harmoniczna napięcia Fazy L3 4 HarU3[3] 3-cia harmoniczna napięcia Fazy L HarU3[5] 5-ta harmoniczna napięcia Fazy L3 449 HarU3[5] 5-sza harmoniczna napięcia Fazy L3

50 49 Tablica 4j Harmoniczne I Indeks Parametru Pomiar podstawowy Jednostka wielkości Nazwa wielkości Opis parametru 45 HarI[] -ga harmoniczna prądu Fazy L 45 HarI[3] 3-cia harmoniczna prądu Fazy L HarI[5] 5-ta harmoniczna prądu Fazy L 499 HarI[5] 5-sza harmoniczna prądu Fazy L Tablica 4k Harmoniczne I Indeks Parametru Pomiar podstawowy Jednostka wielkości Nazwa wielkości Opis parametru 5 HarI[] -ga harmoniczna prądu Fazy L 5 HarI[3] 3-cia harmoniczna prądu Fazy L HarI[5] 5-ta harmoniczna prądu Fazy L 549 HarI[5] 5-sza harmoniczna prądu Fazy L Tablica 4l Harmoniczne I3 Indeks Parametru Pomiar podstawowy Jednostka wielkości Nazwa wielkości Opis parametru 55 HarI3[] -ga harmoniczna prądu Fazy L3 55 HarI3[3] 3-cia harmoniczna prądu Fazy L HarI3[5] 5-ta harmoniczna prądu Fazy L3 599 HarI3[5] 5-sza harmoniczna prądu Fazy L3 Tablica 4m Minima Indeks Parametru Pomiar podstawowy Jednostka wielkości Nazwa wielkości Opis parametru 7 Napięcie Wolty Napięcie fazy L 7 Napięcie Wolty Napięcie fazy L 7 Napięcie Wolty Napięcie fazy L3 73 Prąd mpery Prąd fazy L 74 Prąd mpery Prąd fazy L

51 5 75 Prąd mpery Prąd fazy L3 76 Moc czynna kw Kilowaty Moc czynna fazy L 77 Moc czynna kw Kilowaty Moc czynna fazy L 78 Moc czynna kw Kilowaty Moc czynna fazy L3 79 Moc bierna k Kilowary Moc bierna fazy L 7 Moc bierna k Kilowary Moc bierna fazy L 7 Moc bierna k Kilowary Moc bierna fazy L3 7 Moc pozorna k Kilowoltoampery Moc pozorna fazy L 73 Moc pozorna k Kilowoltoampery Moc pozorna fazy L 74 Moc pozorna k Kilowoltoampery Moc pozorna fazy L3 75 Współczynnik mocy Współczynnik mocy (PF) fazy L 76 Współczynnik mocy Współczynnik mocy (PF) fazy L 77 Współczynnik mocy Współczynnik mocy (PF) fazy L3 78 Współczynnik tg fazy Stosunek mocy biernej do czynnej L 79 Współczynnik tg fazy Stosunek mocy biernej do czynnej L 7 Współczynnik tg fazy Stosunek mocy biernej do czynnej L3 7 Napięcie Wolty Napięcie międzyfazowe L- 7 Napięcie Wolty Napięcie międzyfazowe L-3 73 Napięcie Wolty Napięcie międzyfazowe L3-74 Napięcie Wolty Napięcie 3-fazowe średnie 75 Prąd mpery Prąd 3-fazowy średni 76 Moc czynna kw Kilowaty Moc czynna 3-fazowa 77 Moc bierna k Kilowoltoampery Moc bierna 3-fazowa 78 Moc pozorna k Kilowoltoampery Moc pozorna 3-fazowa 79 Współczynnik mocy Współczynnik mocy (PF) 73 Współczynnik tg Stosunek mocy biernej do czynnej 3fazowy 73 Okresy na sekundę Hz Częstotliwość Częstotliwość sieci 73 Napięcie Wolty Napięcie międzyfazowe średnie 733 Moc czynna kw Kilowaty Moc czynna uśredniona (P Demand) 734 Moc pozorna k Kilowoltoampery Moc pozorna uśredniona (S Demand) 735 Prąd mpery Prąd uśredniony (I Demand) 736 Prąd mpery Prąd w przewodzie neutralnym In 739 THD U Zawartość harmonicznych dla napięcia faza L

52 5 74 THD U Zawartość harmonicznych dla napięcia faza L 74 THD U3 Zawartość harmonicznych dla napięcia faza L3 74 THD U Zawartość harmonicznych dla napięcia 3fazowe średnie 743 THD I Zawartość harmonicznych dla prądu faza L 744 THD I Zawartość harmonicznych dla prądu faza L 745 THD I3 Zawartość harmonicznych dla prądu faza L3 746 THD I Zawartość harmonicznych dla prądu 3fazowe średnie Tablica 4n Maksima Indeks Parametru Pomiar podstawowy Jednostka wielkości Nazwa wielkości Opis parametru 8 Napięcie Wolty Napięcie fazy L 8 Napięcie Wolty Napięcie fazy L 8 Napięcie Wolty Napięcie fazy L3 83 Prąd mpery Prąd fazy L 84 Prąd mpery Prąd fazy L 85 Prąd mpery Prąd fazy L3 86 Moc czynna kw Kilowaty Moc czynna fazy L 87 Moc czynna kw Kilowaty Moc czynna fazy L 88 Moc czynna kw Kilowaty Moc czynna fazy L3 89 Moc bierna k Kilowary Moc bierna fazy L 8 Moc bierna k Kilowary Moc bierna fazy L 8 Moc bierna k Kilowary Moc bierna fazy L3 8 Moc pozorna k Kilowoltoampery Moc pozorna fazy L 83 Moc pozorna k Kilowoltoampery Moc pozorna fazy L 84 Moc pozorna k Kilowoltoampery Moc pozorna fazy L3 85 Współczynnik mocy Współczynnik mocy (PF) fazy L 86 Współczynnik mocy Współczynnik mocy (PF) fazy L 87 Współczynnik mocy Współczynnik mocy (PF) fazy L3 88 Współczynnik tg fazy Stosunek mocy biernej do czynnej L 89 Współczynnik tg fazy Stosunek mocy biernej do czynnej L 8 Współczynnik tg Stosunek mocy biernej do czynnej L3

53 5 fazy 8 Napięcie Wolty Napięcie międzyfazowe L- 8 Napięcie Wolty Napięcie międzyfazowe L-3 83 Napięcie Wolty Napięcie międzyfazowe L3-84 Napięcie Wolty Napięcie 3-fazowe średnie 85 Prąd mpery Prąd 3-fazowy średni 86 Moc czynna kw Kilowaty Moc czynna 3-fazowa 87 Moc bierna k Kilowoltoampery Moc bierna 3-fazowa 88 Moc pozorna k Kilowoltoampery Moc pozorna 3-fazowa 89 Współczynnik mocy Współczynnik mocy (PF) 83 Współczynnik tg Stosunek mocy biernej do czynnej 3fazowy 83 Okresy na sekundę Hz Częstotliwość Częstotliwość sieci 83 Napięcie Wolty Napięcie międzyfazowe średnie 833 Moc czynna kw Kilowaty Moc czynna uśredniona (P Demand) 834 Moc pozorna k Kilowoltoampery Moc pozorna uśredniona (S Demand) 835 Prąd mpery Prąd uśredniony (I Demand) 836 Prąd mpery Prąd w przewodzie neutralnym In 839 THD U Zawartość harmonicznych dla napięcia faza L 84 THD U Zawartość harmonicznych dla napięcia faza L 84 THD U3 Zawartość harmonicznych dla napięcia faza L3 84 THD U Zawartość harmonicznych dla napięcia 3fazowe średnie 843 THD I Zawartość harmonicznych dla prądu faza L 844 THD I Zawartość harmonicznych dla prądu faza L 845 THD I3 Zawartość harmonicznych dla prądu faza L3 846 THD I Zawartość harmonicznych dla prądu 3fazowe średnie by odczytać dane z miernika ND3IoT, należy połączyć się z serwerem, na którym ND3IoT publikuje informacje i wykonać subskrypcję na temat (topic), który został wprowadzony w mierniku podczas konfiguracji protokołu MQTT. MP EJESTÓW MIENIK ND3IoT W mierniku ND3IoT dane umieszczone są w rejestrach 6 i 3 bitowych. Zmienne procesowe i parametry miernika umieszczone są w przestrzeni adresowej rejestrów w sposób zależny od typu wartości zmiennej. Bity w rejestrze 6 bitowym numerowane są od najmłodszego do najstarszego(bb5). ejestry 3- bitowe zawierają liczby typu float w standardzie IEEE-754. Kolejność bajtów 3 najstarszy jest wysyłany pierwszy.

54 53 Tablica 5 Zakres adresów Typ wartości Integer (6 bitów) 4 46 Integer (6 bitów) Integer (6 bitów) Integer (6 bitów) Integer (6 bitów) Float (6 bitów) Float (6 bitów) Float (6 bitów) Float (3 bity) Float (3 bity) Float (6 bitów) Opis Wartość umieszczana w jednym rejestrze 6 bitowym. ejestry do konfiguracji miernika. Opis rejestrów zawiera tablica 6. ejestry do zapisu i odczytu. Wartość umieszczana w jednym rejestrze 6 bitowym. ejestry do konfiguracji programowalnej grupy rejestrów do odczytu. Opis rejestrów zawiera tablica 5. ejestry do zapisu i odczytu. Wartość umieszczana w jednym rejestrze 6 bitowym. ejestry do konfiguracji wyświetlanych stron. Opis rejestrów zawiera tablica 9. ejestry do zapisu i odczytu. Wartość umieszczana w jednym rejestrze 6 bitowym. ejestry statusów, wartości energii, adresu MC miernika, dane konfiguracyjne. Opis rejestrów zawiera tablica. ejestry do odczytu. Wartość umieszczana w jednym rejestrze 6 bitowym. ejestry konfiguracyjne protokołu MQTT. Wartość umieszczana w dwóch kolejnych rejestrach 6 bitowych. ejestry zawierają te same dane, co rejestry 3 bitowe z obszaru ejestry do odczytu. Kolejność bajtów (--3-) Zawartość rejestrów ustawionych w rejestrach Kolejność bajtów (3---) Zawartość rejestrów ustawionych w rejestrach Kolejność bajtów (--3-) Zawartość rejestrów ustawionych w rejestrach Wartości umieszczane w jednym rejestrze 3 bitowym Wartości umieszczane w jednym rejestrze 3 bitowym. Opis rejestrów zawiera tablica. ejestry do odczytu. Wartość umieszczana w dwóch kolejnych rejestrach 6 bitowych. ejestry zawierają te same dane, co rejestry 3 bitowe z obszaru ejestry do odczytu. Kolejność bajtów (3---) Tablica 6 dres rejestru Operacje Zakres Opis Zabezpieczenie - hasło Układ połączeń - 3Ph/4W - 3Ph/3W - Ph/W Napięcie na zacisku - napięcie fazy pierwszej L - napięcie fazy drugiej L - napięcie fazy trzeciej L3 Napięcie na zacisku 5 - napięcie fazy pierwszej L - napięcie fazy drugiej L - napięcie fazy trzeciej L3 Napięcie na zacisku 8 - napięcie fazy pierwszej L - napięcie fazy drugiej L - napięcie fazy trzeciej L3 Prąd na zaciskach,3 - prąd fazy pierwszej IL - odwrócony kierunek prądu fazy L -IL - prąd fazy drugiej IL 3 - odwrócony kierunek prądu fazy L -IL 4 - prąd fazy trzeciej IL3 5 - odwrócony kierunek prądu fazy L3 -IL3 Domyśln ie

55 , 49, , , ,, , ,, 434, Prąd na zaciskach 4,6 - prąd fazy pierwszej IL - odwrócony kierunek prądu fazy L -IL - prąd fazy drugiej IL 3 - odwrócony kierunek prądu fazy L -IL 4 - prąd fazy trzeciej IL3 5 - odwrócony kierunek prądu fazy L3 -IL3 Prąd na zaciskach 7,9 - prąd fazy pierwszej IL - odwrócony kierunek prądu fazy L -IL - prąd fazy drugiej IL 3 - odwrócony kierunek prądu fazy L -IL 4 - prąd fazy trzeciej IL3 5 - odwrócony kierunek prądu fazy L3 -IL3 Zakres wejściowy prądu lub 5 -, - 5 Zakres wejściowy napięcia 3 57,7/ ; 3 3/4 (wykonanie ) 3 /9 ; 3 4/69 (wykonanie ) Napięcie pierwotne przekładnika, dwa starsze bajty Napięcie pierwotne przekładnika, dwa młodsze bajty Napięcie wtórne przekładnika Prąd pierwotny przekładnika Prąd wtórny przekładnika Czas uśredniania mocy czynnej P Demand, mocy pozornej S Demand, prądu I Demand 5, - 3, - 6 minut Synchronizacja z zegarem rzeczywistym - synchronizacji - synchronizacja z zegarem zarezerwowany zarezerwowany zarezerwowany Wartość rezystancji przewodów dla wejścia T Wartość rezystancji przewodów dla wejścia T zarezerwowany zarezerwowany Kasowanie liczników energii bez zmian, - kasuj energie czynne, kasuj energie bierne, 3 kasuj energie pozorna, 4 kasuj wszystkie energie Kasowanie parametrów uśrednionych P Demand, S Demand, I Demand Kasowanie min, ma Kasowanie podtrzymania sygnalizacji alarmu zarezerwowany zarezerwowany Wyjście alarmowe - działania logiczne warunków,, 3 C C v C v C3 C C C3 3 (C C) v C3 4 (C v C C3 Wyjście alarmowe - stan przekaźnika przy wystąpieniu alarmu przekaźnik wyłączony - przekaźnik załączony Wyjście alarmowe - blokada wyłączenia alarmu Wyjście alarmowe - sygnalizacja wystąpienia alarmu Wyjście alarmowe - wielkość dla warunku (c) (kod wg tablicy 8)

56 [o/oo] [o/oo]..36 s..36 s..36 s, 443, [o/oo] [o/oo]..36 s..36 s..36 s, 45, [o/oo] [o/oo]..36 s..36 s..36 s, , ,, 465, [o/oo] Wyjście alarmowe typ dla warunku n_on, noff, on, 3 off, 4 H_on, 5 HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF Wyjście alarmowe - dolna wartość przełączenia warunku zakresu znamionowego wejścia Wyjście alarmowe - górna wartość przełączenia warunku zakresu znamionowego wejścia Wyjście alarmowe - opóźnienie załączenia warunku Wyjście alarmowe - opóźnienie wyłączenia warunku Wyjście alarmowe - blokada ponownego załączenia warunku Wyjście alarmowe sygnalizacja wystąpienia warunku zarezerwowany Wyjście alarmowe - wielkość dla warunku (c) (kod wg tablicy 8) Wyjście alarmowe typ dla warunku n_on, noff, on, 3 off, 4 H_on, 5 HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF Wyjście alarmowe - dolna wartość przełączenia warunku zakresu znamionowego wejścia Wyjście alarmowe - górna wartość przełączenia warunku zakresu znamionowego wejścia Wyjście alarmowe - opóźnienie załączenia warunku Wyjście alarmowe - opóźnienie wyłączenia warunku Wyjście alarmowe - blokada ponownego załączenia warunku Wyjście alarmowe sygnalizacja wystąpienia warunku zarezerwowany Wyjście alarmowe - wielkość dla warunku 3 (c3) (kod wg tablicy 8) Wyjście alarmowe typ dla warunku 3 n_on, noff, on, 3 off, 4 H_on, 5 HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF Wyjście alarmowe - dolna wartość przełączenia warunku 3 zakresu znamionowego wejścia Wyjście alarmowe - górna wartość przełączenia warunku 3 zakresu znamionowego wejścia Wyjście alarmowe - opóźnienie załączenia warunku 3 Wyjście alarmowe - opóźnienie wyłączenia warunku 3 Wyjście alarmowe - blokada ponownego załączenia warunku Wyjście alarmowe sygnalizacja wystąpienia warunku zarezerwowany Wyjście alarmowe - działania logiczne warunków,, 3 C C v C v C3 C C C3 3 (C C) v C3 4 (C v C C3 Wyjście alarmowe - stan przekaźnika przy wystąpieniu alarmu przekaźnik wyłączony - przekaźnik załączony Wyjście alarmowe - blokada wyłączenia alarmu Wyjście alarmowe - sygnalizacja wystąpienia alarmu Wyjście alarmowe - wielkość dla warunku (c) (kod wg tablicy 8) Wyjście alarmowe typ dla warunku n_on, noff, on, 3 off, 4 H_on, 5 HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF Wyjście alarmowe - dolna wartość przełączenia warunku zakresu znamionowego wejścia Wyjście alarmowe - górna wartość przełączenia warunku zakresu znamionowego wejścia

57 [o/oo]..36 s..36 s..36 s, , [o/oo] [o/oo]..36 s..36 s..36 s, 483, [o/oo] [o/oo]..36 s..36 s..36 s, 49, [o/oo] [o/oo],...ffff 56 Wyjście alarmowe - opóźnienie załączenia warunku Wyjście alarmowe - opóźnienie wyłączenia warunku Wyjście alarmowe - blokada ponownego załączenia warunku Wyjście alarmowe sygnalizacja wystąpienia warunku zarezerwowany Wyjście alarmowe - wielkość dla warunku (c) (kod wg tablicy 8) Wyjście alarmowe typ dla warunku n_on, noff, on, 3 off, 4 H_on, 5 HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF Wyjście alarmowe - dolna wartość przełączenia warunku zakresu znamionowego wejścia Wyjście alarmowe - górna wartość przełączenia warunku zakresu znamionowego wejścia Wyjście alarmowe - opóźnienie załączenia warunku Wyjście alarmowe - opóźnienie wyłączenia warunku Wyjście alarmowe - blokada ponownego załączenia warunku Wyjście alarmowe sygnalizacja wystąpienia warunku zarezerwowany Wyjście alarmowe - wielkość dla warunku 3 (c3) (kod wg tablicy 8) Wyjście alarmowe typ dla warunku 3 n_on, noff, on, 3 off, 4 H_on, 5 HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF Wyjście alarmowe - dolna wartość przełączenia warunku 3 zakresu znamionowego wejścia Wyjście alarmowe - górna wartość przełączenia warunku 3 zakresu znamionowego wejścia Wyjście alarmowe - opóźnienie załączenia warunku 3 Wyjście alarmowe - opóźnienie wyłączenia warunku 3 Wyjście alarmowe - blokada ponownego załączenia warunku Wyjście alarmowe sygnalizacja wystąpienia warunku zarezerwowany Wyjście ciągłe - wielkość na wyjściu / kod wg tab.8 / Wyjście ciągłe - typ (...) m; (4 ) m; Wyjście ciągłe - dolna wartość zakresu wejściowego w [o/oo] zakresu znamionowego wejścia Wyjście ciągłe - górna wartość zakresu wejściowego w [o/oo] zakresu znamionowego wejścia Wyjście ciągłe - dolna wartość zakresu wyjścia prądowego ( = u) Wyjście ciągłe - górna wartość zakresu wyjścia prądowego ( = u) Wyjście ciągłe - załączenie ręczne praca normalna, ustawiona wartość z rejestru 496, - ustawiona wartość z rejestru 497 zarezerwowany dres w sieci Modbus Tryb transmisji ->8n, ->8e, ->8o, 3->8n Prędkość transmisji ->48, ->96 ->9, 3->384, 4->576, 5->5 zarezerwowany Uaktualnij zmianę parametrów transmisji zarezerwowany Grupa, wielkości archiwizowane bit zarezerwowany, bit- U_,

58 47...FFFF 48...FFFF F FFFF 46...FFFF 47...FFFF F , ,.. 43,, 57 bit- I_,...,bit5- PF,wg tabl.8 Grupa, wielkości archiwizowane bit6- tg, bit7-thdu,...,bit3 Q,wg tabl.8 Grupa, wielkości archiwizowane bit3- S, bit33- PF avg,...,bit47- T,wg tabl.8 Grupa, wielkości archiwizowane bit48 EnP+,...,bit53-Kolejność faz wg tabl.8 Grupa, wielkość wyzwalająca archiwizację Grupa, typ archiwizacji n_on, noff, on, 3 off, 4 H_on, 5 HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF Grupa, dolny próg archiwizacji w o/oo Grupa, górny próg archiwizacji w o/oo Grupa, okres archiwizacji w sekundach Grupa, wielkości archiwizowane bit zarezerwowany, bit- U_, bit- I_,...,bit5- PF,wg tabl.8 Grupa, wielkości archiwizowane bit6- tg, bit7-thdu,...,bit3 Q,wg tabl.8 Grupa, wielkości archiwizowane bit3- S, bit33- PF avg,...,bit47- T,wg tabl.8 Grupa, wielkości archiwizowane bit48 EnP+,...,bit53-Kolejność faz wg tabl.8 Grupa, wielkość wyzwalająca archiwizację Grupa, typ archiwizacji n_on, noff, on, 3 off, 4 H_on, 5 HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF Grupa, dolny próg archiwizacji w o/oo Grupa, górny próg archiwizacji w o/oo Grupa, okres archiwizacji w sekundach zarezerwowany Kopiowanie archiwum do pamięci archiwum plików kopiuj archiwum do pamięci archiwum plików /tylko te rekordy które zostały zarejestrowane od ostatniego kopiowania/ Kasowanie całego wewnętrznego archiwum Separator pola - przecinek, - średnik ; - tabulator ' ' Separator dziesiętny - kropka '.' - przecinek ',' zarezerwowany Włączenie/ wyłączenie klienta DHCP (obsługa automatycznego pozyskiwania parametrów protokołu IP interfejsu Ethernet miernika od zewnętrznych serwerów DHCP występujących w obrębie tej samej sieci lokalnej LN) - wyłączona obsługa DHCP należy ręcznie skonfigurować adres IP oraz maskę podsieci miernika; - Włączona obsługa DHCP, miernik automatycznie po włączeniu zasilania lub wybraniu z menu opcji PPL lub wpisania do rejestru 499 wartości otrzyma adres IP, maskę podsieci oraz adres bramy od serwera DHCP, adres bramy będzie adresem serwera który przydzielił parametry miernikowi, Trzeci i drugi bajt (B3.B) adresu IP miernika, format adresu IPv4 B3.B.B.B Pierwszy i zerowy bajt (B.B) adresu IP miernika, format adresu IPv4 B3.B.B.B Trzeci i drugi bajt (B3.B) maski podsieci miernika, format maski B3.B.B.B Pierwszy i zerowy bajt (B.B) maski podsieci miernika, format maski B3.B.B.B Trzeci i drugi bajt (B3.B) bramy domyślnej miernika, format adresu bramy B3.B.B.B 9 9,. 493 (C8 = 9.68) 356 (64 =.)

59 , , 45, Pierwszy i zerowy bajt (B.B) bramy domyślnej miernika, format 57 adresu bramy B3.B.B.B Trzeci i drugi bajt (B3.B) adresu DNS miernika, format adresu IPv4 88=8 B3.B.B.B.8 Pierwszy i zerowy bajt (B.B) adresu DNS miernika, format adresu 88=8 IPv4 B3.B.B.B.8 zarezerwowany zarezerwowany Prędkość transmisji interfejsu Ethernet automatyczny wybór prędkości transmisji Mb/s Mb/s Numer portu komend serwera FTP Numer portu danych serwera FTP 5 Maksymalna ilość jednoczesnych połączeń z usługą Modbus TCP/IP Czas zamknięcia portu usługi Modbus TCP/IP, wartość wyrażona w 6 sekundach dres urządzenia dla protokołu Modbus TCP/IP Numer portu Modbus TCP 5 Numeru portu serwera www 8 Zapamiętanie nowych parametrów interfejsu Ethernet i przeinicjowanie interfejsu bez zmian, zapamiętanie nowych parametrów i przeinicjowanie interfejsu Ethernet, Język Menu -ENG, -PL, -DE zarezerwowany Zapis parametrów standardowych (wraz w wyzerowaniem energii oraz min, ma i parametrów uśrednionych) łącznie z Ethernetem, Sekundy Godzina * + Minuty Miesiąc * + dzień ok 5 zarezerwowany zarezerwowany zarezerwowany Wartości przełączeń warunków alarmów zapisane w rejestrach 436, 437, 454, 455, 467, 468, 476, 477, 485, 486 są pomnożone przez np. wartość należy zapisać. Dolne i górne wartości zakresu wejściowego wyjścia ciągłego zapisane w rejestrach 494, 495 są pomnożone przez np. wartość należy zapisać. Dolne i górne wartości zakresu wyjścia prądowego zapisane w rejestrach 496, 497 są pomnożone przez np. wartość m należy zapisać.

60 59 Tablica 7 dres rejestru Operacje Zakres Opis Domyślnie ejestr programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr 3 programowalnej grupy rejestrów do odczytu ejestr 4 programowalnej grupy rejestrów do odczytu ejestr 5 programowalnej grupy rejestrów do odczytu ejestr 6 programowalnej grupy rejestrów do odczytu ejestr 7 programowalnej grupy rejestrów do odczytu ejestr 8 programowalnej grupy rejestrów do odczytu ejestr 9 programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr 3 programowalnej grupy rejestrów do odczytu ejestr 4 programowalnej grupy rejestrów do odczytu ejestr 5 programowalnej grupy rejestrów do odczytu ejestr 6 programowalnej grupy rejestrów do odczytu ejestr 7 programowalnej grupy rejestrów do odczytu ejestr 8 programowalnej grupy rejestrów do odczytu ejestr 9 programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr 3 programowalnej grupy rejestrów do odczytu ejestr 4 programowalnej grupy rejestrów do odczytu ejestr 5 programowalnej grupy rejestrów do odczytu ejestr 6 programowalnej grupy rejestrów do odczytu ejestr 7 programowalnej grupy rejestrów do odczytu ejestr 8 programowalnej grupy rejestrów do odczytu ejestr 9 programowalnej grupy rejestrów do odczytu ejestr 3 programowalnej grupy rejestrów do odczytu ejestr 3 programowalnej grupy rejestrów do odczytu ejestr 3 programowalnej grupy rejestrów do odczytu ejestr 33 programowalnej grupy rejestrów do odczytu ejestr 34 programowalnej grupy rejestrów do odczytu ejestr 35 programowalnej grupy rejestrów do odczytu ejestr 36 programowalnej grupy rejestrów do odczytu ejestr 37 programowalnej grupy rejestrów do odczytu ejestr 38 programowalnej grupy rejestrów do odczytu ejestr 39 programowalnej grupy rejestrów do odczytu ejestr 4 programowalnej grupy rejestrów do odczytu ejestr 4 programowalnej grupy rejestrów do odczytu ejestr 4 programowalnej grupy rejestrów do odczytu ejestr 43 programowalnej grupy rejestrów do odczytu ejestr 44 programowalnej grupy rejestrów do odczytu ejestr 45 programowalnej grupy rejestrów do odczytu ejestr 46 programowalnej grupy rejestrów do odczytu ejestr 47 programowalnej grupy rejestrów do odczytu ejestr 48 programowalnej grupy rejestrów do odczytu ejestr 49 programowalnej grupy rejestrów do odczytu ejestr 5 programowalnej grupy rejestrów do odczytu ejestr 5 programowalnej grupy rejestrów do odczytu ejestr 5 programowalnej grupy rejestrów do odczytu ejestr 53 programowalnej grupy rejestrów do odczytu ejestr 54 programowalnej grupy rejestrów do odczytu ejestr 55 programowalnej grupy rejestrów do odczytu ejestr 56 programowalnej grupy rejestrów do odczytu ejestr 57 programowalnej grupy rejestrów do odczytu

61 6 dres rejestru Operacje Zakres Opis Domyślnie , ejestr 58 programowalnej grupy rejestrów do odczytu ejestr 59 programowalnej grupy rejestrów do odczytu ejestr 6 programowalnej grupy rejestrów do odczytu Przywróć grupę fabryczną bez zmian, przywróć grupę fabryczną Tablica 8 dres rejestrów dres rejestru 6 bit 6 3/ 3 bit 6 3 7/7 74 7/ / / / / / / / / /7 74 7/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / Operacje Opis Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 43 Zawartość rejestru ustawionego w rejestrze 44 Zawartość rejestru ustawionego w rejestrze 45 Zawartość rejestru ustawionego w rejestrze 46 Zawartość rejestru ustawionego w rejestrze 47 Zawartość rejestru ustawionego w rejestrze 48 Zawartość rejestru ustawionego w rejestrze 49 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 43 Zawartość rejestru ustawionego w rejestrze 44 Zawartość rejestru ustawionego w rejestrze 45 Zawartość rejestru ustawionego w rejestrze 46 Zawartość rejestru ustawionego w rejestrze 47 Zawartość rejestru ustawionego w rejestrze 48 Zawartość rejestru ustawionego w rejestrze 49 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 43 Zawartość rejestru ustawionego w rejestrze 44 Zawartość rejestru ustawionego w rejestrze 45 Zawartość rejestru ustawionego w rejestrze 46 Zawartość rejestru ustawionego w rejestrze 47 Zawartość rejestru ustawionego w rejestrze 48 Zawartość rejestru ustawionego w rejestrze 49 Zawartość rejestru ustawionego w rejestrze 43 Zawartość rejestru ustawionego w rejestrze 43 Zawartość rejestru ustawionego w rejestrze 43 Zawartość rejestru ustawionego w rejestrze 433 Zawartość rejestru ustawionego w rejestrze 434 Zawartość rejestru ustawionego w rejestrze 435 Zawartość rejestru ustawionego w rejestrze 436 Zawartość rejestru ustawionego w rejestrze 437 Zawartość rejestru ustawionego w rejestrze 438 Zawartość rejestru ustawionego w rejestrze 439 Zawartość rejestru ustawionego w rejestrze 44 Zawartość rejestru ustawionego w rejestrze 44 Zawartość rejestru ustawionego w rejestrze 44 Zawartość rejestru ustawionego w rejestrze 443 Zawartość rejestru ustawionego w rejestrze 444 Zawartość rejestru ustawionego w rejestrze 445

62 79/79 794/ / /798 73/7 73/7 734/74 736/76 738/78 73/7 73/7 734/74 736/76 738/ Zawartość rejestru ustawionego w rejestrze 446 Zawartość rejestru ustawionego w rejestrze 447 Zawartość rejestru ustawionego w rejestrze 448 Zawartość rejestru ustawionego w rejestrze 449 Zawartość rejestru ustawionego w rejestrze 45 Zawartość rejestru ustawionego w rejestrze 45 Zawartość rejestru ustawionego w rejestrze 45 Zawartość rejestru ustawionego w rejestrze 453 Zawartość rejestru ustawionego w rejestrze 454 Zawartość rejestru ustawionego w rejestrze 455 Zawartość rejestru ustawionego w rejestrze 456 Zawartość rejestru ustawionego w rejestrze 457 Zawartość rejestru ustawionego w rejestrze 458 Zawartość rejestru ustawionego w rejestrze 459 Tablica 9 dres rejestru Operacje Zakres FFF Opis Poziom jasności Minimalny, - Średni 3 - Maksymalny Czas do min. jasności Kolor stron Włączenie wyświetlania stron Bit strona, Bit strona,...bit - strona3 zarezerwowany Strona wyświetlacz, U Strona wyświetlacz, U Strona wyświetlacz 3, U3 Strona wyświetlacz 4, f Strona wyświetlacz 5, I Strona wyświetlacz 6, I Strona wyświetlacz 7, I3 Strona wyświetlacz 8, I avg Strona wyświetlacz, U Strona wyświetlacz, U3 Strona wyświetlacz 3, U3 Strona wyświetlacz 4,U3 Strona wyświetlacz 5, P Strona wyświetlacz 6, Q Strona wyświetlacz 7, S Strona wyświetlacz 8, PF avg Strona 3 wyświetlacz, P Strona 3 wyświetlacz, P Strona 3 wyświetlacz 3, P3 Strona 3 wyświetlacz 4, P Strona 3 wyświetlacz 5, PF Strona 3 wyświetlacz 6, PF Strona 3 wyświetlacz 7, PF3 Strona 3 wyświetlacz 8, PF avg Strona 4 wyświetlacz, P Strona 4 wyświetlacz, P Strona 4 wyświetlacz 3, P3 Strona 4 wyświetlacz 4, P Strona 4 wyświetlacz 5, Q Strona 4 wyświetlacz 6, Q Strona 4 wyświetlacz 7, Q3 Strona 4 wyświetlacz 8, Q Domyślnie 3 FFF

63 dres rejestru Operacje Zakres Opis Domyślnie Strona 5 wyświetlacz, THD U Strona 5 wyświetlacz, THD U Strona 5 wyświetlacz 3, THD U3 Strona 5 wyświetlacz 4, THD U Strona 5 wyświetlacz 5, THD I Strona 5 wyświetlacz 6, THD I Strona 5 wyświetlacz 7, THD I3 Strona 5 wyświetlacz 8, THD I Strona 6 wyświetlacz, U Strona 6 wyświetlacz, I Strona 6 wyświetlacz 3, P Strona 6 wyświetlacz 4, Q Strona 6 wyświetlacz 5, S Strona 6 wyświetlacz 6, PF Strona 6 wyświetlacz 7, tg Strona 6 wyświetlacz 8, f Strona 7 wyświetlacz, U Strona 7wyświetlacz, I Strona 7wyświetlacz 3, P Strona 7 wyświetlacz 4, Q Strona 7 wyświetlacz 5, S Strona 7 wyświetlacz 6, PF Strona 7wyświetlacz 7, tg Strona 7 wyświetlacz 8, f Strona 8 wyświetlacz, U3 Strona 8 wyświetlacz, I3 Strona 8 wyświetlacz 3, P3 Strona 8 wyświetlacz 4, Q3 Strona 8 wyświetlacz 5, S3 Strona 8 wyświetlacz 6, PF3 Strona 8 wyświetlacz 7, tg3 Strona 8 wyświetlacz 8, f Strona 9 wyświetlacz, P Strona 9 wyświetlacz, Q Strona 9 wyświetlacz 3, I avg Strona 9 wyświetlacz 4 I(N) Strona 9 wyświetlacz 5, P DMD Strona 9 wyświetlacz 6, S DMD Strona 9 wyświetlacz 7, I DMD Strona 9 wyświetlacz 8, f Strona wyświetlacz, P Strona wyświetlacz, Q Strona wyświetlacz 3, S Strona wyświetlacz 4, En S Strona wyświetlacz 5, +En P Strona wyświetlacz 6, -En P Strona wyświetlacz 7, En Q Strona wyświetlacz 8, En Q Przywróć strony fabryczne - nie - 3Ph/4W - 3Ph/3W 3 - PH/W Wielkość wyświetlana na wskaźniku analogowym -Off, -U, -I,...47-T Dolny próg skali 5

64 dres rejestru 4388 Operacje 63 Zakres Opis Domyślnie Górny próg skali Tablica dres rejestru Operacje /..../ Zakres Opis zarezerwowany Identyfikator Wersja bootloadera Wersja programu zarezerwowany Kod wykonania Napięcie nominalne Napięcie nominalne Prąd nominalny ( ) Prąd nominalny (5 ) zarezerwowany Siódmy i szósty bajt (B7.B6) numeru seryjnego, format B7B6B5B4B3BBB Piąty i czwarty bajt (B5.B4) numeru seryjnego, format B7B6B5B4B3BBB Trzeci i drugi bajt (B3.B) numeru seryjnego, format B7B6B5B4B3BBB Pierwszy i zerowy bajt (B.B) numeru seryjnego, format B7B6B5B4B3BBB ejestr statusu opis poniżej ejestr statusu opis poniżej ejestr statusu 3 opis poniżej ejestr statusu 4 opis poniżej ejestr statusu 5 opis poniżej ejestr statusu 6 opis poniżej Piąty i czwarty bajt (B5.B4) adresu MC miernika, format B5B4B3BBB Trzeci i drugi bajt (B3.B) adresu MC miernika, format B5B4B3BBB Pierwszy i zerowy bajt (B.B) adresu MC miernika, format B5B4B3BBB ejestr statusu 7 opis poniżej zarezerwowany Energia czynna pobierana, dwa starsze bajty Energia czynna pobierana, dwa młodsze bajty Energia czynna oddawana, dwa starsze bajty Energia czynna oddawana, dwa młodsze bajty Energia bierna indukcyjna, dwa starsze bajty Energia bierna indukcyjna, dwa młodsze bajty Energia bierna pojemnościowa, dwa starsze bajty Energia bierna pojemnościowa, dwa młodsze bajty Energia pozorna, dwa starsze bajty Energia pozorna, dwa młodsze bajty zarezerwowany zarezerwowany ezystancja Pt (T)/Stan wejścia binarnego B ezystancja Pt (T)/Stan wejścia binarnego B Zapełnienie archiwum plików w o/oo Zapełnienie pamięci wewnętrznej archiwum grupy w o/oo Zapełnienie pamięci wewnętrznej archiwum grupy w o/oo Łączne zapełnienie pamięci wewnętrznej archiwum dla grupy i w o/oo Procentowy postęp przy kopiowaniu wewnętrznego archiwum do archiwum plików dla grupy w o/oo Domyślnie D9 577/3 /4 5

65 Procentowy postęp przy kopiowaniu wewnętrznego archiwum do archiwum plików dla grupy w o/oo Łączny procentowy postęp przy kopiowaniu wewnętrznego archiwum do archiwum plików dla grupy i w o/oo zarezerwowany zarezerwowany Energia czynna pobierana 3-fazowa za poprzedni rok, dwa starsze bajty Energia czynna pobierana 3-fazowa za poprzedni rok, dwa młodsze bajty Energia czynna oddawana 3-fazowa za poprzedni rok, dwa starsze bajty Energia czynna oddawana 3-fazowa za poprzedni rok, dwa młodsze bajty Energia czynna pobierana 3-fazowa za aktualny rok, dwa starsze bajty Energia czynna pobierana 3 fazowa za aktualny rok, dwa młodsze bajty Energia czynna oddawana 3-fazowa za aktualny rok, dwa starsze bajty Energia czynna oddawana 3 fazowa za aktualny rok, dwa młodsze bajty Energia czynna pobierana 3-fazowa za aktualny miesiąc, dwa starsze bajty Energia czynna pobierana 3 fazowa za aktualny miesiąc, dwa młodsze bajty Energia czynna oddawana 3-fazowa za aktualny miesiąc, dwa starsze bajty Energia czynna oddawana 3 fazowa za aktualny miesiąc, dwa młodsze bajty Energia czynna pobierana 3-fazowa za aktualny tydzień, dwa starsze bajty Energia czynna pobierana 3 fazowa za aktualny tydzień, dwa młodsze bajty Energia czynna oddawana 3-fazowa za aktualny tydzień, dwa starsze bajty Energia czynna oddawana 3 fazowa za aktualny tydzień, dwa młodsze bajty Energia czynna pobierana 3-fazowa za aktualne 48 godzin, dwa starsze bajty Energia czynna pobierana 3 fazowa za aktualne 48 godzin, dwa młodsze bajty Energia czynna oddawana 3-fazowa za aktualne 48 godzin, dwa starsze bajty Energia czynna oddawana 3 fazowa za aktualne 48 godzin, dwa młodsze bajty Energia czynna pobierana 3-fazowa za aktualne 4 godziny, dwa starsze bajty Energia czynna pobierana 3 fazowa za aktualne 4 godziny, dwa młodsze bajty Energia czynna oddawana 3-fazowa za aktualne 4 godziny, dwa starsze bajty Energia czynna oddawana 3 fazowa za aktualne 4 godziny, dwa młodsze bajty Energie są udostępniane w setkach watogodzin (arogodzin) w podwójnych rejestrach 6-bitowych, dlatego przy przeliczaniu wartości poszczególnych energii z rejestrów należy podzielić je przez tj. Energia czynna pobierana = (wartość rej wartość rej. 447) / [kwh] Energia czynna oddawana = (wartość rej wartość rej. 449) / [kwh] Energia bierna indukcyjna = (wartość rej wartość rej. 443) / [karh] Energia bierna pojemnościowa = (wartość rej wartość rej. 4433) / [karh] Energia pozorna = (wartość rej wartość rej. 4435) / [kh]

66 65 nalogicznie należy przeliczać energie z rejestrów od 446 do 4485 ejestr Statusu urządzenia (adres 445, ) Bit 5 uszkodzenie pamięci FM Bit 4 kalibracji wejścia Bit 3 kalibracji wyjścia Bit błąd kalibracji PT Bit błąd w rejestrach konfiguracyjnych Bit błąd w rejestrach wyświetlanych stron Bit 9 błąd w rejestrach konfiguracji programowalnej grupy rejestrów do odczytu Bit 8 błąd wartości energii Bit 7 błąd kolejności faz Bit 6 błąd w rejestrach protokołu MQTT Bit 5 błąd w rejestrach przekaźnika nadzorczego Bit 4 obecność wyjścia analogowego Bit 3 obecność PT Bit obecność Ethernetu i pamięci wewnętrznej Bit zużyta bateria czasu TC Bit zarezerwowany ejestr Statusu (adres 446, ) Bit 5 - sygnalizacja wystąpienia warunku 3 dla alarmu Bit 4 - sygnalizacja wystąpienia warunku dla alarmu Bit 3 - sygnalizacja wystąpienia warunku dla alarmu Bit - sygnalizacja wystąpienia alarmu Bit - alarm warunek 3 aktywny Bit alarm warunek aktywny Bit 9 alarm warunek aktywny Bit 8 alarm aktywny Bit 7 - sygnalizacja wystąpienia warunku 3 dla alarmu Bit 6 - sygnalizacja wystąpienia warunku dla alarmu Bit 5 - sygnalizacja wystąpienia warunku dla alarmu Bit 4 - sygnalizacja wystąpienia alarmu Bit 3 - alarm warunek 3 aktywny Bit alarm warunek aktywny Bit alarm warunek aktywny Bit alarm aktywny ejestr Statusu 3 (adres 447, ) Status archiwum plików Bit 5 podłączony Ethernet Bit 4 zarezerwowany Bit 3 zarezerwowany Bit zarezerwowany Bit - oczekiwanie na spełnienie warunków archiwizacji, - archiwizacja w -ej grupie archiwizacji, Bit - oczekiwanie na spełnienie warunków archiwizacji, - archiwizacja w -ej grupie archiwizacji, Bit 9 zarezerwowany Bit 8 Grupa archiwizacji załączona Bit 7 Grupa archiwizacji załączona Bit 6 zarezerwowany Bit 5 kopiowanie pamięci wewnętrznej do archiwum plików z -ej grupy archiwizacji, Bit 4 kopiowanie pamięci wewnętrznej do archiwum plików z -ej grupy archiwizacji, Bit 3 rchiwum plików zapełnione, ( poniżej 4 dni do zapełnienia archiwum plików przy sek. interwale ) Bit rchiwum plików zapełnione w 7 Bit rchiwum plików zainicjowane poprawnie Bit Błąd systemu archiwum plików ejestr Statusu 4 (adres 448, ) charakter mocy biernej Bit 5 synchronizacja pomiaru z fazą L3 Bit 4 synchronizacja pomiaru z fazą L Bit 3 synchronizacja pomiaru z fazą L Bit - synchronizacja pomiaru od prądu Bit pojemnościowy 3L maksimum Bit pojemnościowy 3L minimum Bit 9 pojemnościowy 3L Bit 8 pojemnościowy L3 maksimum ejestr Statusu 5 (adres 449, ) Bit 8 alarm, warunek 3 dla fazy L3 aktywny Bit 7 alarm, warunek 3 dla fazy L aktywny Bit 6 alarm, warunek 3 dla fazy L aktywny Bit 5 alarm, warunek dla fazy L3 aktywny Bit 4 alarm, warunek dla fazy L aktywny Bit 3 alarm, warunek dla fazy L aktywny Bit alarm, warunek dla fazy L3 aktywny Bit alarm, warunek dla fazy L aktywny Bit alarm, warunek dla fazy L aktywny Bit 7 pojemnościowy L3 minimum Bit 6 pojemnościowy L3 Bit 5 pojemnościowy L maksimum Bit 4 pojemnościowy L minimum Bit 3 pojemnościowy L Bit pojemnościowy L maksimum Bit pojemnościowy L minimum Bit pojemnościowy L

67 66 ejestr Statusu 6 (adres 44, ) Bit 8 alarm, warunek 3 dla fazy L3 aktywny Bit 7 alarm, warunek 3 dla fazy L aktywny Bit 6 alarm, warunek 3 dla fazy L aktywny Bit 5 alarm, warunek dla fazy L3 aktywny Bit 4 alarm, warunek dla fazy L aktywny Bit 3 alarm, warunek dla fazy L aktywny Bit alarm, warunek dla fazy L3 aktywny Bit alarm, warunek dla fazy L aktywny Bit alarm, warunek dla fazy L aktywny ejestr Statusu 7 (adres 444, ) Bit 5 obecność wejść binarnych Bit 4 zarezerwowany Bit 3 zarezerwowany Bit zarezerwowany Bit zarezerwowany Bit zarezerwowany Bit 9 zarezerwowany Bit 8 zarezerwowany Bit 7 zarezerwowany Bit 6 zarezerwowany Bit 5 zarezerwowany Bit 4 zarezerwowany Bit 3 zarezerwowany Bit zarezerwowany Bit funkcje protokołu MQTT włączone Bit funkcje przekaźnika nadzorczego włączone Tablica dres rejestru Operacje Zakres 45 FFFF,, FEFE -FEFE -FFFE D,, E, 3-39 (cyfry), 45 (duże litery), 6-7 (małe litery) D,, E, 3-39 (cyfry), 45 (duże litery), 6-7 (małe litery) Opis Stan połączenia z serwerem MQTT FFFF połączenia, próba nawiązania połączenia, nawiązano połączenie. Pierwszy i drugi bajt adresu IP brokera MQTT (BB). Trzeci i czwarty bajt adresu IP brokera MQTT (B3B4). Numer portu brokera MQTT. Okres, co jaki publikowane są dane (w sekundach). Zapis konfiguracji do pamięci nieulotnej bez zmian, zapisz zmiany. Włączenie lub wyłączenie publikowania danych dla serwera MQTT dane nie są publikowane, publikowanie danych na serwer. Nazwa klienta MQTT zapisana po dwa znaki na każdy rejestr. Przykładowo nazwa klienta w postaci 345 zostanie w rejestrach zapisana następująco , , Nazwa tematu (topic) MQTT zapisana po dwa znaki na każdy rejestr. Przykładowo nazwa tematu w postaci 3456 zostanie w rejestrach zapisana następująco , , Parametry przesyłane przez MQTT bit - Standardowe bit - Napięcia bit - Prądy bit3 - Moce -3FFF bit4 - Energie bit5 - Pozostałe bit6 - Harmoniczne U bit7 - Harmoniczne U bit8 - Harmoniczne U3 bit9 - Harmoniczne I Domyślnie FFFF 5BB

68 67 bit - Harmoniczne I bit - Harmoniczne I3 bit - Minima bit3 - Maksima Tablica dres rejestrów 6 bit 6 3/ 6 3 6/8 6/8 64/84 66/86 68/88 6/8 6/8 64/84 66/86 68/88 6/8 6/8 64/84 66/86 68/88 63/83 63/83 634/ / /838 64/84 64/84 644/ / /848 65/85 65/85 654/ / /858 66/86 66/86 664/ / /868 67/87 67/87 674/ / /878 68/88 68/88 684/ /886 dres rejestru 3 bit Operacje / / Opis Jednost -ka Napięcie fazy L Prąd fazy L Moc czynna fazy L W Moc bierna fazy L r Moc pozorna fazy L Współczynnik mocy czynnej fazy L (PF=P/S)) współczynnik tg fazy L (tg =Q/P) THD U* THD I Napięcie fazy L Prąd fazy L Moc czynna w fazie L W Moc bierna fazy L r Moc pozorna fazy L Współczynnik mocy czynnej fazy L (PF=P/S)) współczynnik tg fazy L (tg =Q/P) THD U* THD I Napięcie fazy L3 Prąd fazy L3 Moc czynna fazy L3 W Moc bierna fazy L3 r Moc pozorna fazy L3 Współczynnik mocy czynnej fazy L3 (PF3=P3/S3)) współczynnik tg fazy L3 (tg3 =Q3/P3) THD U3* THD I3 Napięcie 3-fazowe średnie Prąd 3-fazowy średni Moc 3-fazowa czynna (P+P+P3) W Moc 3-fazowa bierna (Q+Q+Q3) r Moc 3-fazowa pozorna (S+S+S3) współczynnik mocy czynnej 3-fazowej (PF=P/S) współczynnik tg 3-fazowy średni (tg=q/p) THD U* 3-fazowe średnie THD I 3-fazowe średnie Częstotliwość f Napięcie międzyfazowe L- Napięcie międzyfazowe L-3 Napięcie międzyfazowe L3- Napięcie międzyfazowe średnie moc czynna uśredniona ( P Demand ) W moc pozorna uśredniona (S Demand ) prąd uśredniony (I Demand) Prąd w przewodzie neutralnym(wyliczany z wektorów) Energia czynna pobierana 3-fazowa (ilość przepełnień rejestru 7546, zerowana po MWh przekroczeniu 9999,9 MWh) 3Ph 3Ph Ph / / / 4W 3W W

69 69/ / / / / / / / / /8 6/8 64/84 66/86 68/88 6/8 6/8 64/84 66/86 68/88 63/83 63/83 634/ / /838 64/84 64/84 644/ / /848 65/85 65/85 654/ / /858 66/86 66/86 664/ / /868 67/87 67/87 674/ / /878 68/88 68/ Energia czynna pobierana 3 fazowa (licznik zliczający do 99999,99 kwh) Energia czynna oddawana 3-fazowa (ilość przepełnień rejestru 7548, zerowana po przekroczeniu 9999,9 MWh) Energia czynna oddawana 3 fazowa (licznik zliczający do 99999,99 kwh) Energia bierna indukcyjna 3-fazowa (ilość przepełnień rejestru 755, zerowana po przekroczeniu 9999,9 Mrh) Energia bierna indukcyjna 3 fazowa (licznik zliczający do 99999,99 krh) Energia bierna pojemnościowa 3-fazowa (ilość przepełnień rejestru 755, zerowana po przekroczeniu 9999,9 Mrh) Energia bierna pojemnościowa 3 fazowa (licznik zliczający do 99999,99 krh) Energia pozorna (ilość przepełnień rejestru 7554, zerowana po przekroczeniu 9999,9 Mh) Energia pozorna (licznik zliczający do 99999,99 kh) Czas sekundy Czas godziny, minuty Data miesiąc, dzień ok 4 - ejestr statutu ejestr statutu ejestr statutu 3 ejestr statutu 4 ejestr statutu 5 ejestr statutu 6 Wysterowanie wyjścia ciągłego Temperatura Pt /Stan wejścia binarnego B Temperatura PT /Stan wejścia binarnego B Napięcie L min Napięcie L ma Napięcie L min Napięcie L ma Napięcie L3 min Napięcie L3 ma Prąd L min Prąd L ma Prąd L min Prąd L ma Prąd L3 min Prąd L3 ma Moc czynna L min Moc czynna L ma Moc czynna L min Moc czynna L ma Moc czynna L3 min Moc czynna L3 ma Moc bierna L min Moc bierna L ma Moc bierna L min Moc bierna L ma Moc bierna L3 min Moc bierna L3 ma kwh MWh kwh Mrh krh Mrh krh Mh kh sek m C/ C/ W W W W W W ar ar ar ar ar ar

70 684/ / /888 69/89 69/89 694/ / /898 6/8 6/8 64/84 66/86 68/88 6/8 6/8 64/84 66/86 68/88 6/8 6/8 64/84 66/86 68/88 63/83 63/83 634/ / /838 64/84 64/84 644/ / /848 65/85 65/85 654/ / / /86 66/86 664/ / /868 67/87 67/87 674/ / /878 68/88 68/88 684/ Moc pozorna L min Moc pozorna L ma Moc pozorna L min Moc pozorna L ma Moc pozorna L3 min Moc pozorna L3 ma Współczynnik mocy (PF) L min Współczynnik mocy (PF) L ma Współczynnik mocy (PF) L min Współczynnik mocy (PF) L ma Współczynnik mocy (PF) L3 min Współczynnik mocy (PF) L3 ma Stosunek mocy biernej do czynnej L min Stosunek mocy biernej do czynnej L ma Stosunek mocy biernej do czynnej L min Stosunek mocy biernej do czynnej L ma Stosunek mocy biernej do czynnej L3 min Stosunek mocy biernej do czynnej L3 ma Napięcie międzyfazowe L- min Napięcie międzyfazowe L- ma Napięcie międzyfazowe L-3 min Napięcie międzyfazowe L-3 ma Napięcie międzyfazowe L3- min Napięcie międzyfazowe L3- ma Napięcie 3-fazowe średnie min Napięcie 3-fazowe średnie ma Prąd 3-fazowy średni min Prąd 3-fazowy średni ma Moc czynna 3-fazowa min Moc czynna 3-fazowa ma Moc bierna 3-fazowa min Moc bierna 3-fazowa ma Moc pozorna 3-fazowa min Moc pozorna 3-fazowa ma Współczynnik mocy (PF) min Współczynnik mocy (PF) ma Stosunek mocy biernej do czynnej 3-fazowy średni min Stosunek mocy biernej do czynnej 3-fazowy średni ma Częstotliwość min Częstotliwość ma Napięcie międzyfazowe średnie min Napięcie międzyfazowe średnie ma Moc czynna uśredniona (P Demand) min Moc czynna uśredniona (P Demand) ma Moc pozorna uśredniona (S Demand) min Moc pozorna uśredniona (S Demand) ma Prąd uśredniony (I Demand) min Prąd uśredniony (I Demand) ma Prąd w przewodzie neutralnym min Prąd w przewodzie neutralnym ma Temperatura T min/stan wejścia binarnego B min W W var var Hz Hz W W C/

71 686/ / / /89 694/ / /898 63/83 63/83 634/ / /838 63/83 63/83 634/ / /838 63/83 63/83 634/ /836 64/84 64/84 644/ /846 65/85 65/85 654/ /856 66/86 66/86 664/ /866 67/87 67/87 674/ /876 68/88 68/88 684/ /886 69/ Temperatura T ma/stan wejścia binarnego B ma Temperatura T min/stan wejścia binarnego B min Temperatura T ma/stan wejścia binarnego B ma THD U min THD U ma THD U min THD U ma THD U3 min THD U3 ma THD U min THD U ma THD I min THD I ma THD I min THD I ma THD I3 min THD I3 ma THD I min THD I ma HarU[] -ga harmoniczna napięcia fazy L HarU[3] 3-cia harmoniczna napięcia fazy L HarU[5] 5-ta harmoniczna napięcia fazy L HarU[5] 5-sza harmoniczna napięcia fazy L HarU[] -ga harmoniczna napięcia fazy L HarU[3] 3-cia harmoniczna napięcia fazy L HarU[5] 5-ta harmoniczna napięcia fazy L HarU[5] 5-sza harmoniczna napięcia fazy L HarU3[] -ga harmoniczna napięcia fazy L3 HarU3[3] 3-cia harmoniczna napięcia fazy L3 HarU3[5] 5-ta harmoniczna napięcia fazy L3 HarU3[5] 5-sza harmoniczna napięcia fazy L3 HarI[] -ga harmoniczna prądu fazy L HarI[3] 3-cia harmoniczna prądu fazy L HarI[5] 5-ta harmoniczna prądu fazy L HarI[5] 5-sza harmoniczna prądu fazy L HarI[] -ga harmoniczna prądu fazy L HarI[3] 3-cia harmoniczna prądu fazy L HarI[5] 5-ta harmoniczna prądu fazy L HarI[5] 5-ta harmoniczna prądu fazy L HarI3[] -sza harmoniczna prądu fazy L3 HarI3[3] 3-cia harmoniczna prądu fazy L3 HarI3[5] 5-ta harmoniczna prądu fazy L3 C/ C/ C/

72 69/ / / / / / / / / / / / / / / / / / / / / / / / / HarI3[5] 5-sza harmoniczna prądu fazy L3 Energia czynna pobierana 3-fazowa za poprzedni rok (ilość przepełnień rejestru 7563, zerowana po przekroczeniu 9999,9 MWh) Energia czynna pobierana 3 fazowa za poprzedni rok (licznik zliczający do 99999,99 kwh) Energia czynna oddawana 3-fazowa za poprzedni rok (ilość przepełnień rejestru 7565, zerowana po przekroczeniu 9999,9 MWh) Energia czynna oddawana 3 fazowa za poprzedni rok (licznik zliczający do 99999,99 kwh) Energia czynna pobierana 3-fazowa za aktualny rok (ilość przepełnień rejestru 7567, zerowana po przekroczeniu 9999,9 MWh) Energia czynna pobierana 3 fazowa za aktualny rok (licznik zliczający do 99999,99 kwh) Energia czynna oddawana 3-fazowa za aktualny rok (ilość przepełnień rejestru 7569, zerowana po przekroczeniu 9999,9 MWh) Energia czynna oddawana 3 fazowa za aktualny rok (licznik zliczający do 99999,99 kwh) Energia czynna pobierana 3-fazowa za aktualny miesiąc (ilość przepełnień rejestru 757, zerowana po przekroczeniu 9999,9 MWh) Energia czynna pobierana 3 fazowa za aktualny miesiąc (licznik zliczający do 99999,99 kwh) Energia czynna oddawana 3-fazowa za aktualny miesiąc (ilość przepełnień rejestru 7573, zerowana po przekroczeniu 9999,9 MWh) Energia czynna oddawana 3 fazowa za aktualny miesiąc (licznik zliczający do 99999,99 kwh) Energia czynna pobierana 3-fazowa za aktualny tydzień (ilość przepełnień rejestru 7575, zerowana po przekroczeniu 9999,9 MWh) Energia czynna pobierana 3 fazowa za aktualny tydzień (licznik zliczający do 99999,99 kwh) Energia czynna oddawana 3-fazowa za aktualny tydzień (ilość przepełnień rejestru 7577, zerowana po przekroczeniu 9999,9 MWh) Energia czynna oddawana 3 fazowa za aktualny tydzień (licznik zliczający do 99999,99 kwh) Energia czynna pobierana 3-fazowa za aktualne 48 godzin (ilość przepełnień rejestru 7579, zerowana po przekroczeniu 9999,9 MWh) Energia czynna pobierana 3 fazowa za aktualne 48 godzin (licznik zliczający do 99999,99 kwh) Energia czynna oddawana 3-fazowa za aktualne 48 godzin (ilość przepełnień rejestru 758, zerowana po przekroczeniu 9999,9 MWh) Energia czynna oddawana 3 fazowa za aktualne 48 godzin (licznik zliczający do 99999,99 kwh) Energia czynna pobierana 3-fazowa za aktualne 4 godziny (ilość przepełnień rejestru 7583, zerowana po przekroczeniu 9999,9 MWh) Energia czynna pobierana 3 fazowa za aktualne 4 godziny (licznik zliczający do 99999,99 kwh) Energia czynna oddawana 3-fazowa za aktualne 4 godziny (ilość przepełnień rejestru 7585, zerowana po przekroczeniu 9999,9 MWh) Energia czynna oddawana 3 fazowa za aktualne 4 godziny (licznik zliczający do 99999,99 kwh) MWh kwh MWh kwh MWh kwh MWh kwh MWh kwh MWh kwh MWh kwh MWh kwh MWh kwh MWh kwh MWh kwh MWh kwh

73 7 * W układzie trójfazowym 3-przewodowym (3Ph/3W) odpowiednio THD U, THD U3, THD U3, THD U3 UKTULNIENIE OPOGMOWNI. ktualizacja strony www miernika Uaktualnienie strony www można wykonać poprzez iserwer FTP. ktualizacji strony www miernika dokonujemy w zakładce ktualizacja strony www. Należy skopiować plik ND3_upd.tar do folderu głównego miernika. Następnie wyłączyć i włączyć miernik tj. wykonać eset miernika. Nastąpi rozpakowanie pliku ND3_upd.tar do właściwych folderów. Może to trwać około minuty. Na ekranie miernika pojawią się komunikaty informujące o postępie procesu rozpakowania. a) b) ys.3. Widok okna a) logowanie, b) plik aktualizacyjny strony www

74 73. ktualizacja firmware - programu głównego miernika W miernikach ND3IoT zaimplementowano funkcję umożliwiającą uaktualnienie oprogramowania z komputera PC z oprogramowaniem econ. Bezpłatne oprogramowanie econ oraz pliki aktualizacyjne są dostępne na stronie Uaktualnienie oprogramowania miernika (firmware) można wykonać poprzez interfejs S485. ktualizacji dokonujemy w zakładce LUMEL UPDTE. a) b) ys.33. Widok okna programu a) econ, b) uaktualniania oprogramowania Uwaga! Po uaktualnieniu oprogramowania należy ustawić nastawy fabryczne miernika, dlatego zalecane jest wstępne zachowanie parametrów miernika przed uaktualnieniem przy użyciu oprogramowania econ. Po uruchomieniu programu econ należy ustawić w ustawieniach port szeregowy, prędkość, tryb i adres miernika. Następnie wybrać miernik ND3/ND3IoT i kliknąć Konfiguruj. by odczytać wszystkie ustawienia należy kliknąć ikonę strzałki w dół, następnie ikonę dyskietki aby zapisać ustawienia do pliku (potrzebne do późniejszego ich przywrócenia). Po wybraniu opcji ktualizuj firmware (w prawym górnym rogu ekranu) otworzone zostanie okno Lumel Updater (LU) ys. 33 b. Wcisnąć Connect. W oknie informacyjnym Messages są umieszczane informacje o przebiegu procesu aktualizacji. Przy prawidłowo otwartym porcie wyświetlony jest napis Port opened. W mierniku wejście w tryb uaktualniania wykonywane jest na dwa sposoby zdalnie przez LU (na podstawie ustawień w econ adres, tryb, prędkość, port COM) oraz poprzez załączenie zasilania miernika przy wciśniętym przycisku (przy wejściu w tryb bootloadera przyciskiem, parametry komunikacji prędkość 96, TU8N, adres ). Na wyświetlaczu pojawi się napis boot z wersją bootloadera, natomiast w programie LU wyświetlony zostaje komunikat Device found oraz nazwa i wersja programu podłączonego urządzenia. Należy wcisnąć przycisk... i wskazać plik aktualizacyjny miernika. Przy prawidłowo otwartym pliku pojawia się informacja File opened. Należy wcisnąć przycisk Send. Po zakończonym pozytywnie uaktualnieniu miernik przechodzi do normalnej pracy, natomiast w oknie informacyjnym pojawia się napis Done oraz czas trwania aktualizacji. Po zamknięciu okna LU, należy przejść do grupy parametrów Parametry serwisowe, zaznaczyć opcję Ustaw parametry domyślne miernika i wcisnąć przycisk Przywróć. Następnie należy wcisnąć ikonę folderu aby otworzyć wcześniej zapisany plik z ustawieniami i nacisnąć ikonę strzałki w górę aby zapisać ustawienia w mierniku. ktualną wersję oprogramowania można również sprawdzić poprzez odczytanie komunikatów powitalnych miernika po włączeniu zasilania. Uwaga! Wyłączenie zasilania w trakcie uaktualniania oprogramowania może skutkować trwałym uszkodzeniem miernika!
