1 MIENIK PMETÓ SIECI N SZYNĘ N3BC INSTUKCJ OBSŁUGI

2 Spis treści PZEZNCZENIE. 3 ZEST MIENIK. 3 3 YMGNI PODSTOE, BEZPIECZEŃSTO UŻYTKONI.3 4 MONTŻ. 4 OPIS PZYZĄDU.. 4. ejścia prądowe. 4. ejścia napięciowe. 4.3 Podłączenia miernika.4 Schematy podłączeń zewnętrznych6 6 SPÓŁPC Z S4O. 9 7 POGMONIE N3BC 7. Panel przedni.. 7. Komunikaty po włączeniu zasilania ozpoczęcie pracy 8 TYBY PCY. 8. Tryb Pomiar Pomiar harmonicznych napięć i prądów 8. Tryb Parametry 8.3 Tryb larmy Tryb yświetlanie Tryb Ethernet / BCnet IP. 8.6 Tryb Modbus Tryb Ustawienia Tryb Informacje INTEFEJSY SZEEGOE Interfejs Ethernet / BCnet IP.4 9. Podłączenie interfejsu Ethernet / BCnet IP 9.. INTEFEJS S48 zestawienie parametrów6 9.3 Przykłady odczytu i zapisu rejestrów..6 STUKTUY DNYCH MIENIK N3BC..9. Struktura danych dla interfejsu Ethernet / BCnet IP9. Struktura rejestrów dla interfejsu S48 / ModBus33 UKTULNIENIE OPOGMONI.49. ktualizacja firmware - programu głównego miernika49 KODY BŁĘDÓ 3 DNE TECHNICZNE.. 4 KOD YKONŃ 3

3 3 PZEZNCZENIE Miernik N3BC jest cyfrowym przyrządem programowalnym przeznaczonym do pomiaru parametrów sieci energetycznych jednofazowych - przewodowych oraz trójfazowych 3 i 4przewodowych w układach symetrycznych i niesymetrycznych. artości zmierzone pokazywane są na znakowym wyświetlaczu LCD 4 wiersze. Miernik umożliwia sterowanie i optymalizację działania urządzeń energoelektronicznych, systemów i instalacji przemysłowych. Zapewnia pomiar wartości skutecznej napięcia i prądu, mocy czynnej, biernej i pozornej, energii czynnej, biernej i pozornej, współczynników mocy, częstotliwości, harmonicznych prądów i napięć /do tej/, THD prądów i napięć, mocy czynnej i pozornej uśrednionej P Demand, S Demand, prądu uśrednionego I Demand /, 3 lub 6 minutowej/. Napięcia i prądy mnożone są przez zadawane przekładnie napięciowe i prądowe przekładników pomiarowych / dla podłączeń pośrednich /. skazania mocy i energii uwzględniają wartości zaprogramowanych przekładni. artość każdej z mierzonych wielkości może być przesłana do systemu nadrzędnego interfejsem S48 lub Ethernetem, wyjścia przekaźnikowe sygnalizują przekroczenia wybranych wielkości. Miernik ma separację galwaniczną pomiędzy poszczególnymi blokami - zasilania, - wejść napięciowych, - wejść prądowych (dla wykonań In / ), - interfejsu S48, - interfejsu Ethernet, - wyjść alarmowych, ZEST MIENIK skład zestawu wchodzą. miernik N3BC. instrukcja obsługi 3 szt. szt. YMGNI PODSTOE, BEZPIECZEŃSTO UŻYTKONI zakresie bezpieczeństwa użytkowania miernik odpowiada wymaganiom normy PN-EN 6-. Uwagi dotyczące bezpieczeństwa Instalacji i podłączeń miernika powinien dokonywać wykwalifikowany personel. Należy wziąć pod uwagę wszystkie dostępne wymogi ochrony. Przed włączeniem miernika należy sprawdzić poprawność połączeń. Przed zdjęciem obudowy miernika należy wyłączyć jego zasilanie i odłączyć obwody pomiarowe. Zdjęcie obudowy miernika w trakcie trwania umowy gwarancyjnej powoduje jej unieważnienie. Miernik spełnia wymagania dotyczące kompatybilności elektromagnetycznej w środowisku przemysłowym. instalacji budynku powinien być wyłącznik lub wyłącznik automatyczny, umieszczony w pobliżu urządzenia, łatwo dostępny dla operatora i odpowiednio oznakowany.

4 4 4 MONTŻ Miernik jest przystosowany do montażu w modułowych rozdzielnicach instalacyjnych na wsporniku szynowym 3 mm. Obudowa miernika jest wykonana z tworzywa sztucznego. ymiary obudowy 6 mm. Na zewnątrz miernika znajdują się listwy zaciskowe, śrubowe które umożliwiają przyłączenie przewodów zewnętrznych o przekroju do,3 mm / pomiary pośrednie/ i do 6 mm² /pomiary bezpośrednie/. ys.. ysunek gabarytowy miernika N3BC OPIS PZYZĄDU. ejścia prądowe szystkie wejścia prądowe są izolowane galwanicznie (wewnętrzne przekładniki prądowe). Miernik przystosowany jest podłączeń bezpośrednich / do 63 / lub do współpracy z zewnętrznymi przekładnikami prądowymi / lub /. yświetlane wartości prądów i wielkości pochodnych automatycznie przeliczane są o wielkość wprowadzonej przekładni zewnętrznego przekładnika.. ejścia napięciowe artości na wejściach napięciowych są automatycznie przeliczane o wielkość wprowadzonej przekładni zewnętrznego przekładnika napięciowego. ejścia napięciowe określane są w zamówieniu jako 37.7/ do 3/7 albo 33/4 do 34/69.

5 .3 Podłączenia miernika Opis zacisków zewnętrznych miernika przedstawiono na rysunku. a) b) ys.. Podłączenia miernika a) w wykonaniu do podłączeń pośrednich ( / ) b) w wykonaniu do podłączeń bezpośrednich ( 63 )

6 6.4 Schematy podłączeń zewnętrznych N3BC L S N N P 3 S L 8 L P a b B 3 S P S P N ys.3. Pomiar bezpośredni, półpośredni i pośredni w sieci - fazowej N3BC L L L3 N ys.4. Pomiar bezpośredni w sieci 4- przewodowej w wykonaniu 63

7 7 N3BC Pomiar bezpośredni w sieci 4 - przewodowej L L L3 N N3BC Pomiar półpośredni w sieci 4 - przewodowej S S L P P L S S P P L3 S S P P N N3BC Pomiar pośredni w sieci 4 - przewodowej a b a b B B L L L L L3 L3 N N a b a B b B a b B S S P P S S P P S S P P ys.. Podłączenia sygnałów wejściowych w sieci trójfazowej 4 przewodowej

8 8 N3BC Pomiar bezpośredni w sieci 3 - przewodowej L L L3 N3BC Pomiar półpośredni z wykorzystaniem przekładników prądowych w sieci 3 - przewodowej L S S P P L L3 S S P P N3BC Pomiar pośredni z wykorzystaniem przekładników prądowych i lub 3 przekładników napięciowych w sieci 3 przewodowej a b a b L B B L L L a b a B b B a b B S S P P S S P L3 L3 P S S P N P N ys.6. Podłączenia sygnałów wejściowych w sieci trójfazowej 3 przewodowej

9 6 9 SPÓŁPC Z S4O Dla wykonań N3BC z modułem 4 wyjść analogowych S4O dołączane jest złącze boczne do łączenia modułów. Złącze można zamówić również oddzielnie kod zamówienia ys.7. Łączenie modułów za pomocą złącza bocznego ys.8. Podłączenie N3BC z S4O interfejsem S48 Moduł S4O komunikuje się z miernikiem N3BC interfejsem S48 Modbus Master, dlatego współpraca z S4O wyklucza wykorzystanie S48 miernika N3BC do komunikacji z innym Masterem.

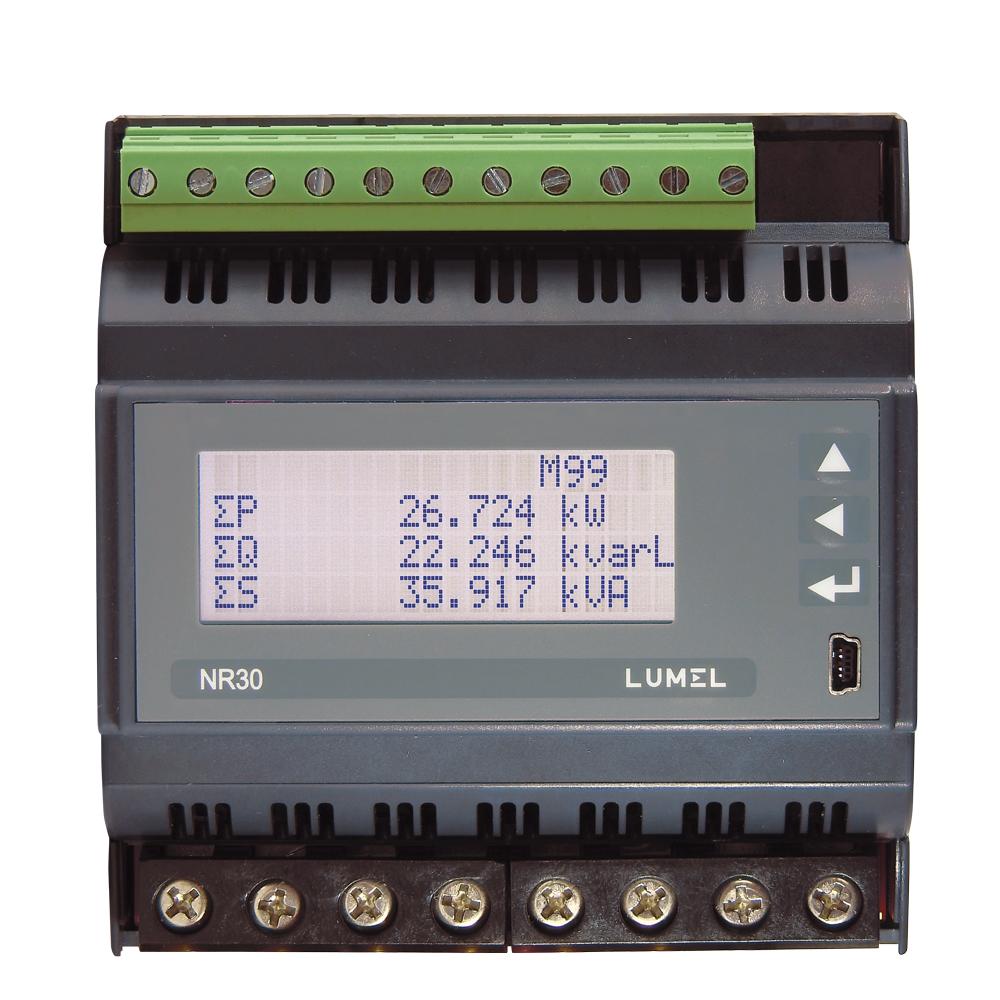

10 7 POGMONIE N3BC 7. Panel przedni BC ys.9. Panel przedni Miernik N3BC ma 3 przyciski i wyświetlacz LCD znakowy 4 wiersze. Opis panelu przedniego przycisk zwiększania wartości i przesunięcia w górę przycisk zmniejszania wartości i przesunięcia w dół przycisk akceptacji gniazdo USB,,,var,, jednostki wielkości h, varh, wyświetlanych Hz, U,I, P,..EnQ oznaczenia wyświetlanych parametrów k, M, G kilo = 3, Mega = 6, Giga = 9 L, C znaczniki charakteru obciążenia indukcyjnego, pojemnościowego artości mierzonych parametrów przedstawiane są na wybieranych kolejnym naciśnięciem przycisków (strona następna) lub Stronę stanowią 3 dowolne wielkości wybrane z tablicy i wyświetlane ekranie. Definiowanie stron opisano w trybie yświetlanie. aktywnych stronach (strona poprzednia). jednocześnie na Górny wiersz wyświetlacza ( pasek informacyjny ) przeznaczony jest do wyświetlania informacji o stanie

11 wyjść alarmowych, warunkach alarmów, stanie pamięci archiwum plików, stanie archiwizacji. Na pasku informacyjnym jest również symbol podłączenia Ethernetu, wskaźniki odbioru i nadawania danych na łączu S48. przypadku odwrotnej kolejności faz pulsuje symbol "!". Przy wyświetlaniu wartości minimalnych, maksymalnych lub harmonicznych pojawia się odpowiednia informacja. artości min, ma lub nr harmonicznej arunki alarmów,,3 larm, Błąd kolejności faz M X! 3 3 Transmisja danych S48 Podłączony Ethernet ET ys.. Pasek informacyjny Symbol MIN MX Informacja Naciskając przycisk wyświetlimy kolejno wartość minimalną, maksymalną lub bieżącą (brak symbolu) wyświetlanej wielkości. przypadku podłączenia sygnałów napięciowych w odwrotnej kolejności pulsuje symbol informujący o błędzie kolejności faz.!, Stan wyjść alarmowych. przypadku pojawienia się alarmu (alarmów) wyświetlane są odpowiednie symbole. 3 Sygnalizacja spełnienia warunków alarmów Symbol podłączenia Ethernetu E T skaźnik odbioru i nadawania danych na łączu S48 7. Komunikaty po włączeniu zasilania 7.3 ozpoczęcie pracy Po załączeniu zasilania miernik wyświetla logo, nazwę miernika N3BC, wykonanie, aktualną wersję programu oraz MC dla wykonań z Ethernetem, a następnie przechodzi do trybu pomiarowego, ustawiając się na ostatnio ustawionej stronie. yświetlane informacje N3BC L U M E L S.. B v. 6 F v ys.. Ekran powitalny

12 N3BC typ miernika, brand Bv.6 nr wersji bootloadera, Fv.8 nr wersji firmware U wykonania napięciowe 63 wykonanie prądowe 8 TYBY PCY Miernik N3 ma 9 trybów pracy Pomiar tryb normalnej pracy. yświetlane są wartości wielkości wg stron zaprogramowanych fabrycznie lub skonfigurowanych przez użytkownika w trybie yświetlanie Parametry konfiguracja parametrów miernika, larmy konfiguracja alarmów larm, larm, yświetlanie konfiguracja wyświetlanych stron, rchiwizacja konfiguracja wielkości archiwizowanych, Ethernet konfiguracja parametrów interfejsu Ethernet, Modbus konfiguracja parametrów interfejsu S48, Ustawienia ustawienia hasło, język, czas, data, Informacje podgląd wersji programu, nr seryjnego, adresu MC, by wejść z trybu Pomiar w dowolny tryb należy nacisnąć przycisk Przyciskami przez ok. 3 sekundy. wybrać odpowiedni tryb i zaakceptować przyciskiem Powrót do trybu pomiarowego odbywa się poprzez jednoczesne naciśnięcie przycisków

13 3 Układ Uklad połączeń polaczen Zakres Zakres wejściowy pradowy prądowy 3 faz.3ph-4 4 przew. 3 faz.3ph-3 3 przew. faz.- Ph- przew. Zakres Napiecie wejściowy L-N napięciowy Napiecie L-L 37.7/ 33/4 7.7 lub Napięcie Napięcie Prąd pierwotny Prąd wtórny Czas Czas Synch. CT pierwotne przekładnika CT wtorne usredniania Tpierwotne pierwotne Twtórne wtorne CT pierwotne przekładnika uśredniania usredniania przekładnika przekładnika.. min 3 min 6 min 3/9 34/69 Parametry Kasowanie Prad Prąd zaciski na Napieciena Prąd Prad Prąd zaciski na Prąd zaciski na Napięcie Napieciena Napięcie Napieciena Napięcie Kas. licz liczników zacisku zacisk 88 zaciskach zaciskach -3-3 zaciskach zacisku zacisk zacisku zacisk energii energii I I II I I U U U3 U U U3 Dzialania Działania logiczne Stan Stanprzek. PK przy gdy Lzał. zal. alarmie U U U3 Ustawienia larmy larm larm C C vv C C vv C3 C3 C C C C C3 C3 C (C C)v C3 v C3 C C (C v C) v C) C3 C3 (C ielkość ielkosc arunek C arunek C arunek C3 U I P Q -I-I II -I-I I3I3 -I3-I3 yl. ył. Zał. Zal. n_on noff on off H_on yl. ył. Zał. Zal. +. 3_oF ys.a. Matryca programowania Podswietlenie yswietlanie Ustawienia Strona Czas do wyl. podsw [s] yl. Zal. \Strona ybor stron / 3 Strona Strona Strona 3 Strona 3 Par. fab. stron Nie Tak \Pole wysw. Pole wysw. Pole wysw. Pole wysw. 3 Off U I P En S Strona \Strona 3 Strona 3 (Harmoniczne) H3 U U U3 Nie Tak Nie Tak Nie Tak LoDolna wartosc HiGórna wyl. wartosc Opóźnienie Opozn. zal. Opozn. Opóźnienie warunku[] war. wył. war. warunku wartość wartość warunku[] zał.[s] [s] warunku[] warunku[] warunku [s] +99. ggmm Nie czynnej biernej pozornej wszystkich -I -I I I -I -I I3 I3 -I3 -I3 Blokada Blok. Sygnalizacja Par. Ustawienia fabryczne wył. wylaczenia alarmu alarmu L fabryczne L L yl. ył. Zał. Zal. Typ Typ warunku warunku -I -I II -I -I I3 I3 -I3 -I3 Kasowanie Ustawienia Kas. wart. Par. fabryczne fabryczne wart. usred. uśrednionych parametrów I I I3 ys.b. Matryca programowania Blokada Blok. pon. ponownego zal. war. zał. warunku [s] [s] Sygnalizacja Sygn.wyst. wystąpienia war. warunku ył. Zał. Zał. brak z zegarem TC

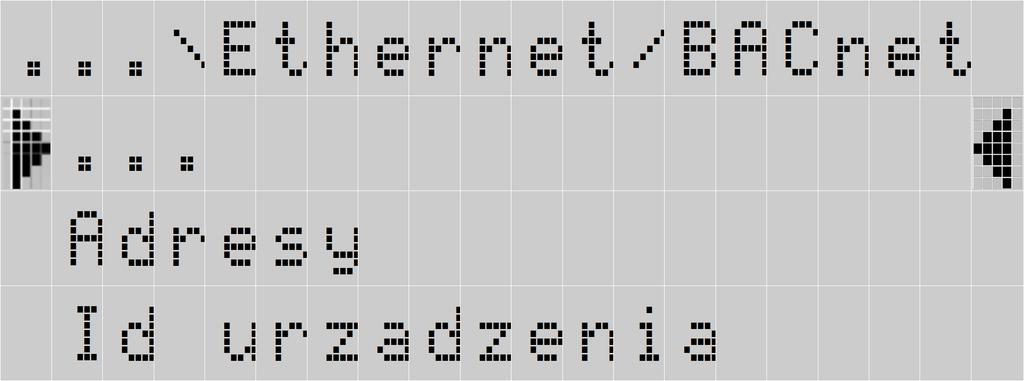

14 4 DHCP Ethernet / BCnet IP dresy Tryb ył. Zał. dres IP Maska podsieci Brama domyślna dres DNS dres MC uto aa.bb.cc. Mb/s Mb/s Uzyskane z DHCP lub wprowadzone ręcznie gdy DHCP wyłączone Id urządzenia Numer instalacji Nazwa urządzenia ND3BCnet ys.c. Matryca programowania dres Modbus Haslo Ustawienia Informacje Predkosc Tryb 48 b/s 96 b/s 9, kb/s 38,4 kb/s 7,6 kb/s, kb/s TU 8N TU 8N TU 8O TU 8N Nie Tak Jezyk Czas Data **** English Polski Deutsch 3.47 Typ Kod wykonania ersja loadera.6 N3BC Par. fab. 4 //8 ersja programu.8 Par. fab. miernika Nie Tak Numer seryjny dres MC 84 aa.bb.cc. DHCP yl. Zal. dres IP Maska podsieci Brama domyslna dres DNS Uzyskane z DHCP lub wprowadzone ręcznie gdy DHCP wyłączone ys.d. Matryca programowania 8. Tryb Pomiar trybie Pomiar wyświetlane są wartości wielkości wg stron zaprogramowanych fabrycznie lub skonfigurowanych przez użytkownika w trybie yświetlanie. Zmiana strony dokonuje się przez naciśnięcie przycisku (strona następna) lub przycisku (strona poprzednia). Naciskając przycisk wyświetlimy kolejno wartość minimalną, maksymalną lub bieżącą (brak symbolu) wyświetlanej wielkości. Kasowanie wartości minimalnych odbywa się przez krótkie naciśnięcie przycisku, a następnie ; kasowanie wartości maksymalnych odpowiednio i.

15 Przy wyświetlaniu mocy lub energii biernej indukcyjnej lub pojemnościowej wyświetlany jest znacznik wskazujący charakter obciążenia L przy obciążeniu indukcyjnym lub C przy obciążeniu pojemnościowym. Przy wyświetlaniu energii czynnej wyświetlany jest znak + import energii czynnej lub - eksport energii czynnej. Przekroczenie górnego lub dolnego zakresu wskazań sygnalizowane jest na wyświetlaczu lub. przypadku pomiaru wielkości uśrednionych ( P DMD, S DMD, I DMD ) pojedyncze pomiary wykonywane są z kwantem, sekundowym. Czas uśredniania do wyboru, 3 lub 6 minut. Do czasu uzyskania wszystkich próbek wielkości uśrednionych, wartości wyliczane są z próbek już zmierzonych. artość prądu w przewodzie neutralnym IN wyliczana jest z wektorów prądów fazowych. U U U E T ys.3. Ekran trybu pomiarowego miernika 8.. Pomiar harmonicznych napięć i prądów ybór harmonicznych odbywa się poprzez wybór strony 3 dedykowanej do wyświetlania wartości harmonicznych napięć U, U, U3 i prądów I, I, I3 jednocześnie dla 3-faz. Numer wyświetlanej harmonicznej można zmieniać w zakresie.. po naciśnięciu przycisku lub a następnie przycisku. H U U U I I I3 M E ys.4. Ekran 3 - wizualizacja harmonicznych 8. Tryb Parametry Tryb ten służy do ustalenia parametrów miernika. by wejść w tryb Parametry należy nacisnąć przycisk Menu Parametry larmy yswietlanie ys.. Ekran wyboru trybu Parametry przez ok. 3 sekundy, a następnie przyciskiem lub wybrać tryb Parametry i zaakceptować przyciskiem. ejście do trybu konfiguracji parametrów jest chronione hasłem, jeśli zostało wprowadzone ( w trybie Ustawienia ) i jest różne od zera. przypadku hasła, pytanie o hasło jest pomijane. Jeśli hasło jest błędne, wyświetlany jest komunikat Nieprawidlowe haslo. Menu tylko do odczytu. ówczas istnieje możliwość przeglądania parametrów, ale zmiany są zablokowane.

16 6 Gdy hasło jest prawidłowe lub nie zostało wprowadzone możemy ustawiać wartości wg tablicy. Przyciskami dokonujemy wyboru parametru i potwierdzamy przyciskiem. Następnie przyciskami dokonuje się wyboru cechy parametru lub nastawia się żądane wartości parametru. ktywna pozycja sygnalizowana jest kursorem.ustaloną cechę lub wartość parametru należy zaakceptować przyciskiem lub zrezygnować przez jednoczesne naciśnięcie przycisków. yjście z procedury Parametry następuje przez ponowne naciśnięcie przycisków lub po odczekaniu ok. sekund. yjście z Menu wyboru parametrów po ponownym naciśnięciu przycisków lub po odczekaniu ok. sekund. Lp Nazwa parametru Cecha / wartość Opis Uklad polaczen 3Ph-4 3Ph-3 Ph- 3 Zakres pradowy Napiecie L-N 4 Napiecie L-L T pierwotne T wtorne CT pierwotne CT wtorne Czas usredniania, ; lub ; ; lub ; min, 3 min, 6 min odzaj sieci 3 fazowa 4 przewodowa 3 fazowa 3 przewodowa fazowa przewodowa Zakres wejściowy lub Napięcie wejściowe fazowe Synch. usredniania brak, z zegarem TC Napiecie zacisk Napiecie zacisk Napiecie zacisk 8 Prad zaciski -3 Prad zaciski 4-6 Prad zaciski 7-9 Kas. licz. energii 8 Kas. wart. usred. U, U, U3 U, U, U3 U, U, U3 I,-I,I,-I,I3,-I3 I,-I,I,-I,I3,-I3 I,-I,I,-I,I3,-I3 Nie, czynnej, biernej, pozornej, wszystkich Nie, Tak Napięcie wejściowe międzyfazowe Napięcie pierwotne przekładnika Napięcie wtórne przekładnika Prąd pierwotny przekładnika Prąd wtórny przekładnika Czas uśredniania mocy czynnej P DMD, mocy pozornej S DMD, prądu I DMD Uśrednianie zsynchronizowane z zegarem rzeczywistym Tablica artość fabryczna 3Ph lub 3.. lub 4.. min Kasowanie liczników energii brak U U U3 I I I3 Nie Kasowanie wartości Nie uśrednionych 9 Par. fabryczne Nie, Tak Ustawienia fabryczne Nie parametrów Podczas zmiany parametru sprawdzane jest czy wartość mieści się w zakresie. przypadku ustawienia wartości poza zakresem, wartość zostaje ustawiona na wartość maksymalną (przy zbyt dużej wartości) lub na minimalną (przy zbyt małej wartości). Przy zmianie parametru Napiecie L N parametr Napiecie L - L jest automatycznie przeliczany ( 3), przy zmianie parametru Napiecie L L parametr Napiecie L - N jest automatycznie przeliczany (/ 3). Do konfiguracji mierników N3BC można również wykorzystać oprogramowanie econ dostępne na stronie bezpłatne

17 7 8.3 Tryb larmy opcjach wybrać tryb larmy i wybór zatwierdzić przyciskiem. Przyciski \ l a r m y larm larm Przyciski \ l a r m Ustawienia arunek C i i \ U s t a w i e n i a Dzialania logiczne..... i \. e a r u n l k o s c e k C \ a r u n e k C ielkosc ys.6. Ekrany trybu larmy Tablica Nazwa parametru zakres Dzialania logiczne Stan PK gdy L zal. C C v C v C3 C C C3 (C C) v C3 (C v C) C3 yl./zal. 3 Blok. wyl. L yl./zal. 4 Sygnalizacja L yl./zal. Par. fabryczne L Nie / Tak 6 ielkosc U,I,P,Q,,ggmm Typ warunku n_on, noff, on,off, H_on, arunek 3 arunek arunek 7 Ustawienia Lp. Uwagi / opis artość fabryczna C Stan przekaźnika przy załączonym alarmie yłączony/załączony Blokada wyłączenia alarmu Zal. Gdy funkcja sygnalizacji alarmu jest załączona, po ustąpieniu stanu alarmowego symbol alarmu nie jest wygaszany, tylko zaczyna pulsować. Sygnalizacja jest do momentu jednoczesnego naciśnięcia przycisków Funkcja dotyczy tylko i wyłącznie sygnalizacji alarmu, a więc styki przekaźnika będą działały bez podtrzymania zgodnie z wybranym typem alarmu. Ustawienia fabryczne parmetrów yl. ielkość na wyjściu alarmowym, parametr wg tablicy 7 wg rys. 7 U yl. Nie n-on

18 8 8 Lo wartosc warunku HoFF, 3non, 3noF, 3_on, 3_oF Hi wartosc warunku Opozn. zal. war. Opozn. wyl.war. Blok. pon. zal. war. 3 Sygn. wyst. war. Dolna wartość warunku w wartości znamionowej wielkości wejściowej wg tablicy 7 Górna wartość warunku w wartości znamionowej wielkości wejściowej wg tablicy 7 Opóźnienie zał. warunku w sekundach Opóźnienie wył. warunku w sekundach Blokada ponownego zał. warunku w sekundach yl./zal. Sygnalizacja wystąpienia warunku. Gdy funkcja podtrzymania jest załączona, po ustąpieniu stanu warunku symbol warunku nie jest wygaszany, tylko zaczyna pulsować. Sygnalizacja jest do momentu jednoczesnego naciśnięcia przycisków 99.. yl. pisanie Górna wartość warunku mniejszej niż Dolna wartość warunku wyłącza warunek. stan warunku stan warunku arunek spełniony arunek spełniony arunek nie spełniony arunek nie spełniony Dolna wartość warunku Górna wartośc warunku wielkość mierzona a) n_on Dolna wartość warunku Górna wartośc warunku wielkość mierzona b) noff stan warunku stan warunku arunek spełniony arunek nie spełniony Dolna wartość warunku arunek spełniony arunek nie spełniony arunek nie spełniony Górna wartośc warunku Dolna wartość warunku wielkość mierzona c) on Górna wartośc warunku wielkość mierzona d) off ys.7. Typy warunków a) n_on Pozostałe typy warunków H_on zawsze spełniony; HoFF zawsze nie spełniony, arunek spełniony b) noff c) on d) OFF

19 9 3non gdy wartość wielkości mierzonej na którejkolwiek fazie przekroczy "Górną wartość warunku" - warunek zostanie spełniony. arunek zostanie wyłączony gdy wartość wielkości mierzonej na wszystkich fazach będzie mniejsza od "Dolnej wartości warunku". 3noF gdy wartość wielkości mierzonej na którejkolwiek fazie będzie mniejsza od "Dolnej wartości warunku" - warunek zostanie spełniony. arunek zostanie wyłączony gdy wartość wielkości mierzonej na wszystkich fazach będzie większa od "Górnej wartości warunku". 3_on gdy wartość wielkości mierzonej na którejkolwiek fazie będzie w przedziale między "Dolną wartością warunku", a "Górną wartością warunku" - warunek zostanie spełniony. arunek zostanie wyłączony jeżeli na wszystkich fazach wartość wielkości mierzonej będzie poniżej "Dolnej wartości warunku" lub powyżej "Górnej wartości warunku". 3_oF gdy wartość wielkości mierzonej na którejkolwiek fazie będzie poniżej "Dolnej wartości warunku" lub powyżej "Górnej wartości warunku" - warunek zostanie spełniony. arunek zostanie wyłączony jeżeli na wszystkich fazach wartość wielkości mierzonej będzie pomiędzy "Dolną wartości warunku" i "Górną wartością warunku". alarmach serii 3 wielkość alarmowa musi być z zakresów -9, -8 i 9-7 (wg tablicy 7). Działają one z jednakowymi progami histerezy "Dolnej wartości warunku" i "Górnej wartości warunku" dla każdej fazy. ygaszenia podtrzymania sygnalizacji alarmów następuje po jednoczesnym naciśnięciu przycisków. 8.4 Tryb yświetlanie tym trybie dokonujemy konfiguracji stron wyświetlanych w trybie normalnej pracy miernika Pomiar, Przyciski \ y s w i e t l a n i e Ustawienia Strona i \ U s t a w i e n i a Podswietlenie Przyciski i Przyciski \ S t r o n a P o l e w y s w. \ S t r o n a U I P i ys.8. Ekrany trybu yświetlanie Tablica 3 Nazwa parametru zakres Uwagi / opis Podswietlenie yl., Zal. Podświetlenie wyświetlacza yl. - wyłączone Zal. - załączone Czas do wyłączenia podświetlenia w sekundach ybór stron wizualizowanych w trybie Pomiar Ustawienia Lp. Czas do wyl. podsw ybor stron 3 / 3 Strona Strona Strona Strona 3* Nie Tak Par. fab. stron Ustawienia fabryczne stron artość fabryczna Zal. Strona Strona Strona Strona 3 Nie

20 4 Strona Strona Pole wysw. Pole wysw. Pole wysw. 3 Off U I P Q En S ybór wielkości wyświetlanych na Tablica a lub wybranej stronie i wybranym polu b lub c w wg tablicy 4. zależności od układu połączeń *Strona 3 dedykowana jest do wyświetlania wartości harmonicznych napięć U, U, U3 i prądów I, I, I3 i nie można dokonywać zmian wielkości na wybranym polu. Stronę można wyłączyć z podglądu Ustawienia ->ybor stron. ybór wielkości wyświetlanych Lp nazwa wielkości Tablica 4 oznaczenie jednostka Sygna lizacja 3Ph / 4 3Ph / 3 Ph / brak wielkości -pole wyświetlacza wygaszone Off napięcie fazy L U (M,k) I (k) 3 moc czynna fazy L P (G,M,k) 4 moc bierna fazy L Q (G,M,k)var moc pozorna fazy L S (G,M,k) PF tg prąd w przewodzie fazowym L 6 współczynnik mocy czynnej fazy L L/ C (PF=P/S) 7 współczynnik tg fazy L (tg=q/p) 8 THD napięcia fazy L* THD U 9 THD prądu fazy L THD I napięcie fazy L U (M,k) prąd w przewodzie fazowym L I (k) moc czynna fazy L P (G,M,k) 3 moc bierna fazy L Q (G,M,k)var 4 moc pozorna fazy L S (G,M,k) PF PF współczynnik mocy czynnej fazy L L/C (PF=P/S) 6 współczynnik tg fazy L (tg=q/p) 7 THD napięcia fazy L* THD U 8 THD prądu fazy L THD I 9 napięcie fazy L3 U3 (M,k) prąd w przewodzie fazowym L3 I3 (k) moc czynna fazy L3 P3 (G,M,k) moc bierna fazy L3 Q3 (G,M,k)var 3 moc pozorna fazy L3 S3 (G,M,k) PF3 tg3 4 współczynnik mocy czynnej fazy L3 tg L/C (PF3=P3/S3) współczynnik tg fazy L3 (tg3=q3/p3) 6 THD napięcia fazy L3* THD U3 7 THD prądu fazy L3 THD I3 8 napięcie fazowe średnie U avg (M,k)

21 9 prąd trójfazowy średni I avg (k) 3 moc czynna 3-fazowa P (G,M,k) 3 moc bierna 3-fazowa Q (G,M,k)var S PF avg (G,M,k) 3 moc pozorna 3-fazowa 33 współczynnik mocy czynnej +/- L/C 3-fazowej (PF=P/S) tg avg 34 współczynnik tg 3-fazowy średni (tg=q/p) 3 THDU 3-fazowe średnie* THD U 36 THDI 3-fazowe średnie THD I f Hz 38 napięcie międzyfazowe L-L U (M,k) 39 napięcie międzyfazowe L-L3 U3 (M,k) 4 napięcie międzyfazowe L3-L U3 (M,k) 4 napięcie międzyfazowe średnie U3 (M,k) 4 moc czynna uśredniona ( P Demand ) P DMD (G,M,k) 43 moc pozorna uśredniona (S Demand ) 44 prąd uśredniony (I Demand) S DMD (G,M,k) I DMD (k) I(N) (k) 46 Energia czynna 3-fazowa pobierana En P+ kh 47 Energia czynna 3-fazowa oddawana En P- kh 48 Energia bierna 3-fazowa indukcyjna En Q ind kvarh 49 Energia bierna 3-fazowa pojemnościowa En Q cap kvarh En S kh 37 częstotliwość 4 prąd w przewodzie neutralnym Energia pozorna 3-fazowa * układzie trójfazowym 3-przewodowym (3Ph/3) odpowiednio THD U, THD U3, THD U3, THD U3 Nastawy fabryczne wyświetlanych stron w układzie trójfazowym 4 - przewodowym Tablica a P P P3 P4 P P6 P7 P8 P9 P U U I P Q var PF tg P U avg PF avg U U3 I P Q var PF tg Q var I avg tg avg U3 U3 I3 P3 Q3 var PF3 tg3 S I(N) f Hz P P P3 P4 P P6 P7 P8 P9 P U Q var U Q var U3 Q3 var P DMD P Q var S I S I S I3 S3 S DMD +En P kh EnQ L kvarh En S kh P PF P PF P3 PF3 EnQ C kvarh f Hz P P P3 (harm) THD U THD I U I THD U THD I U I THD U3 THD I3 U3 I3 Strona 3 jest niekonfigurowalna. I DMD -En P kh

22 Nastawy fabryczne wyświetlanych stron w układzie trójfazowym 3 - przewodowym Tablica b P P P3 P4 P P6 P7 P8 U I U3 P PF avg P DMD P Q var THD U THD I U3 I I avg Q var tg avg S DMD En P+ kh En Q L kvarh THD U3 THD I U3 I3 f Hz S f Hz I DMD P9 En P- kh En Q C kvarh P THD U3 THD I3 Nastawy fabryczne wyświetlanych stron w układzie jednofazowym Tablica c P P P3 P4 P P6 U P PF P DMD I Q var tg S DMD En P+ kh f Hz S f Hz I DMD P En P- kh Q var En Q L kvarh En Q C kvarh 8. Tryb Ethernet / BCnet IP opcjach wybrać tryb Ethernet/BCnet IP i wybór zatwierdzić przyciskiem. ys.. Ekran trybu Ethernet Tablica 8 Nazwa parametru zakres Uwagi / opis DHCP yl./zal. łączenie/ wyłączenie klienta DHCP (obsługa automatycznego pozyskiwania parametrów protokołu IP interfejsu Ethernet miernika od zewnętrznych serwerów DHCP występujących w obrębie tej samej sieci lokalnej LN) 3 Tryb dres IP uto, Mb/s, Mb/s dresy 4 Maska podsieci Brama domyslna 6 dres DNS 7 dres MC 8 9 Id urządz enia Numer instancji Nazwa urządzenia FFFFF znaków Uzyskane z DHCP lub wprowadzone ręcznie gdy DHCP wyłączone Lp. artość fabryczna ył. uto - abbcc N3 BCnet IP device N3BCnet 99999

23 3 8.6 Tryb Modbus opcjach wybrać tryb Modbus i wybór zatwierdzić przyciskiem. ys.. Ekran trybu Modbus Lp. Nazwa parametru Cecha / wartość Opis dres 47 dres w sieci Modbus Tablica 9 artość fabryczna Prędkosc Prędkość transmisji 96 b/s 3 Tryb 48 b/s, 96 b/s, 9, kb/s, 38,4 kb/s, 7,7 kb/s,, kb/s TU 8N, TU 8N, TU 8O, TU 8N Tryb transmisji TU 8N 4 Par. fab. 4 Nie, Tak Programowalna grupa rejestrów do odczytu Nie 8.7 Tryb Ustawienia opcjach wybrać tryb Ustawienia i wybór zatwierdzić przyciskiem. ys.3. Ekran trybu Ustawienia Lp. Nazwa parametru Cecha / wartość Opis Tablica artość fabryczna Haslo wyłączone Jezyk 3 Czas English, Polski, Deutsch ggmm godzinaminuta 4 Data dd/mm/rrrr Dzień/miesiąc/rok..8 Par. fab. miernika Nie, Tak Polski 8.8 Tryb Informacje opcjach wybrać tryb Informacje i wybór zatwierdzić przyciskiem. Nie

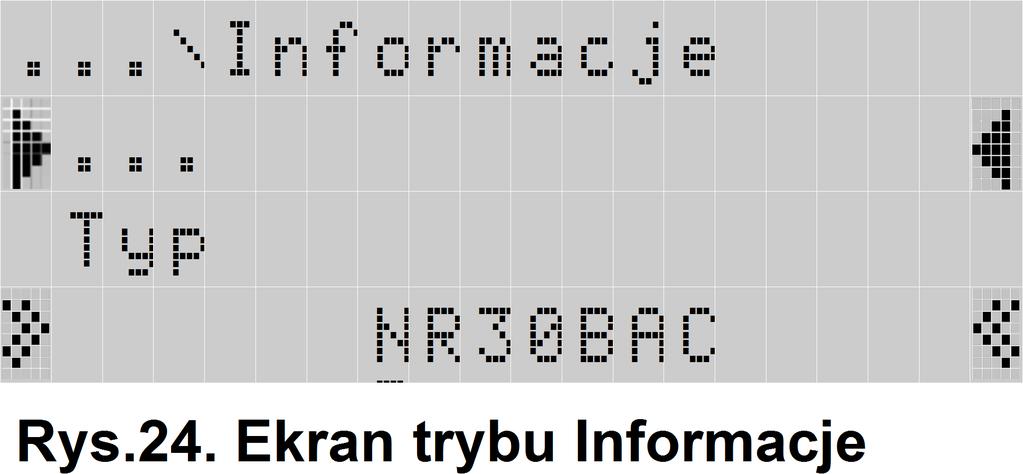

24 4 Typ miernika Tablica artość fabryczna N3BC Kod wykonania Pierwsze cyfr kodu wykonania np. 3 ersja loadera np..4 4 ersja programu ersja programu ładującego ( loadera ) ersja programu głównego miernika Numer seryjny ddmm 6 dres MC 7 DHCP yl./zal. 8 dres IP 9 Maska podsieci Brama domyslna dres DNS Nazwa parametru Typ 9 Cecha / wartość Opis np..6 ktualny nr seryjny miernika np.76 dzień miesiąc nr bieżący 48-bitowy sprzętowy adres interfejsu np.64edcb Ethernet zapisany heksadecymalnie łączenie/ wyłączenie klienta DHCP (obsługa automatycznego pozyskiwania parametrów protokołu IP interfejsu Ethernet miernika od zewnętrznych serwerów DHCP występujących w obrębie tej samej sieci lokalnej LN) Uzyskane z DHCP lub wprowadzone ręcznie gdy wyłączone Lp. ył. - INTEFEJSY SZEEGOE 9. Interfejs Ethernet / BCnet IP Mierniki N3BC są wyposażone w interfejs Fast Ethernet ( Mb/s) umożliwiający połączenie miernika (wykorzystując gniazdo J4) do sieci Ethernet. Zastosowano standard komunikacji BCnet IP opisany normą PN-EN ISO sieci BCnet IP opartej na interfejsie Ethernet każde urządzenie identyfikowane jest przez adres IP i numer portu, a także przez nazwę urządzenia i numer instancji. Numer portu jest ustawiony na stałe i wynosi Parametry jakie miernik umożliwia modyfikować z poziomu Menu to adres IP miernika, nazwa urządzenia obiektu Device, numer instancji obiektu Device. Poniżej w tabeli znajdują się najistotniejsze informacje na temat właściwości zaimplementowanego protokołu BCnet IP. ykorzystywane bloki funkcjonalne (zał. K normy) znajdują się w tabeli 3.

25 Tabela ersja protokołu. Numer rewizji protokołu Profil urządzenia (zał. L normy) BCnet pplication Specific Controller (B-SC) Standardowe obiekty wykorzystywane przez miernik Device Object, nalog Input Object arstwa łącza danych BCnet IP, (zał. J normy) Kodowanie NSI X3.4 (UTF-8) Fragmentacja pakietów BK Możliwość dynamicznego dodawania obiektów BK Tabela 3 ymiana danych Zarządzenie urządzeniem eadproperty-b (DS-P-B) TimeSynchronization-B (DM-TS-B) eadpropertymultiple-b (DS-PM-B) Dynamic Device Binding-B (DM-DDB-B) riteproperty-b (DS-P-B) ritepropertymultiple-b (DS-PM-B) Change Of alue-b (DS-CO-B)* * Maksymalny czas subskrypcji wynosi rok, a maksymalna ilość subskrypcji wynosi 64. Opcjonalne właściwości wykorzystywane przez obiekt Device to Location, Description, natomiast opcjonalne właściwości wykorzystywane przez obiekt nalog Input to Description. przypadku obiektu Device nie ma możliwości zastosowania funkcji eadpropertymultiple ze względu na brak mechanizmu fragmentacji ramek. ięcej informacji na temat obiektów nalog Input i wielkości mierzonych jakie reprezentują można znaleźć w rozdziale 9. Plik PICS dla urządzenia można pobrać ze strony 9. Podłączenie interfejsu Ethernet / BCnet IP Do uzyskania dostępu do usług Eternetowych, wymagane jest podłączenie miernika do sieci za pośrednictwem gniazda J4 umieszczonego w tylnej / zatablicowej / części miernika, pracującej zgodnie z protokołem w normie PN-EN ISO Opis znaczenia diod gniazda J4 miernika dioda żółta - świeci się kiedy miernik jest poprawnie podłączony do sieci Ethernet Base-T, nie świeci się kiedy miernik nie jest podłączony do sieci lub jest podłączony do sieci -Base-T. dioda zielona - T/, świeci się kiedy miernik wysyła i pobiera dane, świeci się nieregularnie, kiedy dane nie są przesyłane świeci się światłem ciągłym Do podłączenia miernika do sieci zaleca się stosowanie skrętki U/FTP skrętka z każdą parą foliowaną, F/FTP skrętka z każdą parą foliowaną dodatkowo kabel w ekranie z folii, S/FTP (dawniej SFTP) skrętka z każdą parą foliowaną dodatkowo kabel w ekranie z siatki, SF/FTP (dawniej S-STP) skrętka z każdą parą foliowaną dodatkowo w ekranie z folii i z siatki.

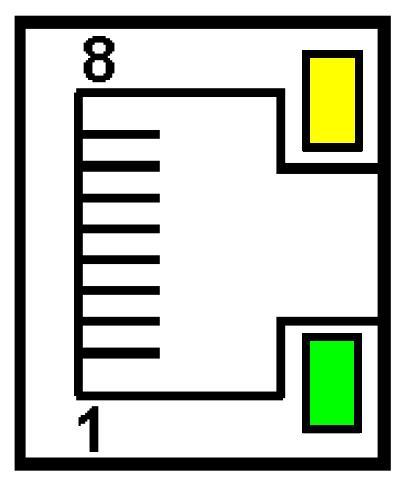

26 6 Kategorie skrętki według europejskiej normy PN-EN 73 minimalnie klasa D (kategoria ) dla szybkich sieci lokalnych, obejmuje aplikacje wykorzystujące pasmo częstotliwości do MHz. Dla interfejsu Ethernet należy zastosować przewód skrętka typu STP (ekranowana) kategorii z wtykiem J-4 o kolorystyce żył (według tablicy ) w następującym standardzie EI/TI 68 dla obu wtyków przy tzw. połączeniu prostym N3BC do koncentratora sieciowego (hub) lub przełącznika sieciowego (switch), EI/TI 68 dla pierwszego wtyku oraz EI/TI 68B dla drugiego wtyku przy tzw. połączeniu z przeplotem (krzyżowym) stosowanym m. in. przy bezpośrednim podłączeniu miernika N3BC do komputera. Tablica Nr żyły Sygnał Kolor żyły wg standardu EI/TI 68 EI/TI 68B TX+ biało-zielony biało-pomarańczowy TX- zielony pomarańczowy 3 X+ biało-pomarańczowy biało-zielony 4 EP+ niebieski niebieski EP+ biało-niebieski biało-niebieski 6 X- pomarańczowy zielony 7 EP- biało-brązowy biało-brązowy 8 EP- brązowy brązowy ys.7. idok i numeracja pinów gniazda J4 miernika 9.. INTEFEJS S48 zestawienie parametrów Zaimplementowany protokół jest zgodny ze specyfikacją PI-MBUS-3 ev G firmy Modicon. Zestawienie parametrów łącza szeregowego miernika N3BC identyfikator E6 adres miernika..47, prędkość transmisji 4.8, 9.6, 9., 38.4, 7.6,. kbit/s, tryb pracy Modbus TU, jednostka informacyjna 8N, 8E, 8O, 8N, maksymalny czas do rozpoczęcia odpowiedzi 6 ms, maksymalna ilość odczytanych rejestrów w jednym zapytaniu - 6 rejestrów 4 bajtowych, - rejestrów bajtowych, zaimplementowane funkcje -3, 4, 6, 6, 7, - 3, 4 odczyt rejestrów, - 6 zapis jednego rejestru, - 6 zapis n - rejestrów, - 7 identyfikacja urządzenia, Ustawienia fabryczne adres, prędkość 9.6 kbit/s, tryb TU 8N, 9.3 Przykłady odczytu i zapisu rejestrów Odczyt n-rejestrów (kod 3h) Przykład. Odczyt rejestrów 6 bitowych typu integer, zaczynając od rejestru o adresie Fh (4) - wartości rejestrów,.

27 7 Żądanie dres urządzenia Odpowiedź dres urządzenia dres rejestru Funkcja 3 Funkcja Liczba rejestrów B B B B F Liczba bajtów artość z rejestru F (4) B Suma kontrolna CC C7 3D artość z rejestru F (4) B B Suma kontrolna CC B E4 6F Przykład. Odczyt rejestrów 3 bitowych typu float jako złożenie po rejestry 6 bitowe, zaczynając od rejestru o adresie B8h (7) - wartości rejestrów,. Żądanie dres urządzenia Funkcja dres rejestru 3 Liczba rejestrów B B B B B 8 4 Suma kontrolna CC C3 3E Odpowiedź dres urządzenia Funkcja 3 Liczba bajtów artość z artość z artość z artość z Suma rejestru rejestru rejestru rejestru kontrolna B8 (7) B9 (7) B (7) BB (73) CC 8 B3 B B B B3 B B B 4 4 C8 E4 6F Przykład 3. Odczyt rejestrów 3 bitowych typu float jako złożenie po rejestry 6 bitowe, zaczynając od rejestru o adresie 77h (6) - wartości rejestrów,. Żądanie dres urządzenia Funkcja dres rejestru 3 Liczba rejestrów B B B B Suma kontrolna CC 466 Odpowiedź dres urządzenia Funkcja 3 Liczba bajtów 8 artość z artość z artość z artość z Suma rejestru rejestru rejestru rejestru kontrolna 77h(6) 77h(6) 77h(6) 77h(6) CC B B B3 B B B B3 B 4 4 C8 E4 6F

28 8 Przykład 4. Odczyt rejestrów 3 bitowych typu float, zaczynając od rejestru o adresie D4Ch (7) - wartości rejestrów,. Żądanie dres urządzenia Funkcja dres rejestru 3 Liczba rejestrów B B B B D 4C Suma kontrolna CC 3 B Odpowiedź dres urządzenia Funkcja Liczba bajtów 3 artość z rejestru D4C (7) 8 artość z rejestru D4D (7) B3 B B B B3 B B B 4 4 C8 Suma kontrolna CC E4 6F Zapis pojedynczego rejestru (kod 6h) Przykład. Zapis wartości 43 (F) do rejestru 4 (F) Żądanie dres urządzenia dres rejestru Funkcja 6 artość rejestru B B B B F F Suma kontrolna CC C 4 Odpowiedź dres urządzenia Funkcja dres rejestru 6 artość rejestru B B B B F F Suma kontrolna CC C 4 Zapis do n-rejestrów (kod h) Przykład 6. Zapis rejestrów zaczynając od rejestru o adresie F3h (43) Zapisywane wartości,. Żądanie dres urządzenia Funkcja dres rej.hi F dres Liczba Liczba Liczba rej.lo rej. Hi rej. Lo bajtów 3 4 artość dla rej. F3 (43) artość dla rej. F4 (44) B B B B 4 7 D Suma kontrolna CC BB 9

29 9 Odpowiedź dres urządzenia dres rejestru Funkcja Liczba rejestrów B B B B F 3 Suma kontrolna CC B FE aport identyfikujący urządzenie (kod h) Przykład 7. Identyfikacja urządzenia Żądanie dres urządzenia Funkcja Suma kontrolna C C Odpowiedź dres Funkcja Liczba Identybajtów fikator Stan urządzenia Pole informacyjne o wersji oprogramowania urządzenia (np. N3BC-.8 - urządzenie N3BC z oprogramowaniem w wersji.8) Suma kontrolna (CC) N3BC-.8 9 E6 FF 4E 33 3 D 3 E 38 3 STUKTUY DNYCH MIENIK N3BC mierniku N3BC dane można odczytywać przy pomocy protokołu BCnet IP poprzez odczytywanie właściwości poszczególnych obiektów skonfigurowanych w urządzeniu. Dane można odczytać także przy pomocy interfejsu S48 i protokołu ModBus poprzez odniesienie do poszczególnych rejestrów.. Struktura danych dla interfejsu Ethernet / BCnet IP Miernik posiada dwa typy obiektów. Są to obiekt typu DEICE i obiekty typu NLOG INPUT. Z obiektu typu DEICE można odczytać podstawowe informacje o mierniku takie jak nazwa urządzenia, numer instancji. Do odczytywania danych pomiarowych służą obiekty typu NLOG INPUT. artość mierzona zawarta jest we właściwości o nazwie Present alue. Tabela zawiera zestawienie najważniejszych właściwości obiektów typu NLOG INPUT. Tabela Numer instancji obiektu Nazwa obiektu Opis Jednostki U I P Q S PF tg THD U(U) Napięcie fazy L Prąd fazy L Moc czynna fazy L Moc bierna fazy L Moc pozorna fazy L spółczynnik mocy czynnej fazy L (PF=P/S)) współczynnik tg fazy L (tg =Q/P) THD U* var

30 THD I U I P Q S PF tg THD U(U3) THD I U3 I3 P3 Q3 S3 PF3 tg3 THD U3(U3) THD I3 Uavg Iavg P Q S PF tg THD U THD I f U U3 U3 U3 P DMD S DMD I_DMD I_N CntEnP+ 4 EnP+ 46 CntEnP47 EnP48 CntEnQl 49 EnQl CntEnQc EnQc CntEnS EnS Status Status Status3 THD I Napięcie fazy L Prąd fazy L Moc czynna w fazie L Moc bierna fazy L Moc pozorna fazy L spółczynnik mocy czynnej fazy L (PF=P/S)) współczynnik tg fazy L (tg =Q/P) THD U* THD I Napięcie fazy L3 Prąd fazy L3 Moc czynna fazy L3 Moc bierna fazy L3 Moc pozorna fazy L3 spółczynnik mocy czynnej fazy L3 (PF3=P3/S3)) współczynnik tg fazy L3 (tg3 =Q3/P3) THD U3* THD I3 Napięcie 3-fazowe średnie Prąd 3-fazowy średni Moc 3-fazowa czynna (P+P+P3) Moc 3-fazowa bierna (Q+Q+Q3) Moc 3-fazowa pozorna (S+S+S3) współczynnik mocy czynnej 3-fazowej (PF=P/S) współczynnik tg 3-fazowy średni (tg=q/p) THD U* 3-fazowe średnie THD I 3-fazowe średnie Częstotliwość Napięcie międzyfazowe L- Napięcie międzyfazowe L-3 Napięcie międzyfazowe L3- Napięcie międzyfazowe średnie moc czynna uśredniona ( P Demand ) moc pozorna uśredniona (S Demand ) prąd uśredniony (I Demand) Prąd w przewodzie neutralnym(wyliczany z wektorów) Energia czynna pobierana 3-fazowa (ilość przepełnień rejestru 746, zerowana po przekroczeniu 9999,9 Mh) Energia czynna pobierana 3 fazowa (licznik zliczający do 99999,99 kh) Energia czynna oddawana 3-fazowa (ilość przepełnień rejestru 748, zerowana po przekroczeniu 9999,9 Mh) Energia czynna oddawana 3 fazowa (licznik zliczający do 99999,99 kh) Energia bierna indukcyjna 3-fazowa (ilość przepełnień rejestru 7, zerowana po przekroczeniu 9999,9 Mrh) Energia bierna indukcyjna 3 fazowa (licznik zliczający do 99999,99 krh) Energia bierna pojemnościowa 3-fazowa (ilość przepełnień rejestru 7, zerowana po przekroczeniu 9999,9 Mrh) Energia bierna pojemnościowa 3 fazowa (licznik zliczający do 99999,99 krh) Energia pozorna (ilość przepełnień rejestru 74, zerowana po przekroczeniu 9999,9 Mh) Energia pozorna (licznik zliczający do 99999,99 kh) ejestr statutu ejestr statutu ejestr statutu 3 var var var Hz Mh kh Mh kh Mvarh kvarh Mvarh kvarh Mh kh -

31 Status4 Status Status6 eserved eserved eserved U_min U_ma U_min U_ma U3_min U3_ma I_min I_ma I_min I_ma I3_min I3_ma P_min P_ma P_min P_ma P3_min P3_ma Q_min Q_ma Q_min Q_ma Q3_min Q3_ma S_min S_ma S_min S_ma S3_min S3_ma PF_min PF_ma PF_min PF_ma PF3_min PF3_ma tg_min tg_ma tg_min tg_ma tg3_min tg3_ma U_min U_ma U3_min U3_ma U3_min U3_ma Uavg_min Uavg_ma Iavg_min Iavg_ma 3P_min 3P_ma 3Q_min 3Q_ma 3S_min ejestr statutu 4 ejestr statutu ejestr statutu 6 eserved eserved eserved Napięcie L min Napięcie L ma Napięcie L min Napięcie L ma Napięcie L3 min Napięcie L3 ma Prąd L min Prąd L ma Prąd L min Prąd L ma Prąd L3 min Prąd L3 ma Moc czynna L min Moc czynna L ma Moc czynna L min Moc czynna L ma Moc czynna L3 min Moc czynna L3 ma Moc bierna L min Moc bierna L ma Moc bierna L min Moc bierna L ma Moc bierna L3 min Moc bierna L3 ma Moc pozorna L min Moc pozorna L ma Moc pozorna L min Moc pozorna L ma Moc pozorna L3 min Moc pozorna L3 ma spółczynnik mocy (PF) L min spółczynnik mocy (PF) L ma spółczynnik mocy (PF) L min spółczynnik mocy (PF) L ma spółczynnik mocy (PF) L3 min spółczynnik mocy (PF) L3 ma Stosunek mocy biernej do czynnej L min Stosunek mocy biernej do czynnej L ma Stosunek mocy biernej do czynnej L min Stosunek mocy biernej do czynnej L ma Stosunek mocy biernej do czynnej L3 min Stosunek mocy biernej do czynnej L3 ma Napięcie międzyfazowe L- min Napięcie międzyfazowe L- ma Napięcie międzyfazowe L-3 min Napięcie międzyfazowe L-3 ma Napięcie międzyfazowe L3- min Napięcie międzyfazowe L3- ma Napięcie 3-fazowe średnie min Napięcie 3-fazowe średnie ma Prąd 3-fazowy średni min Prąd 3-fazowy średni ma Moc czynna 3-fazowa min Moc czynna 3-fazowa ma Moc bierna 3-fazowa min Moc bierna 3-fazowa ma Moc pozorna 3-fazowa min var var var var var var var var

32 S_ma Moc pozorna 3-fazowa ma 3PF_min spółczynnik mocy (PF) min 3PF_ma spółczynnik mocy (PF) ma 3tg_min Stosunek mocy biernej do czynnej 3-fazowy średni min 3tg_ma Stosunek mocy biernej do czynnej 3-fazowy średni ma f_min Częstotliwość min f_ma Częstotliwość ma U3_min Napięcie międzyfazowe średnie min U3_ma Napięcie międzyfazowe średnie ma P DMD min Moc czynna uśredniona (P Demand) min P DMD ma Moc czynna uśredniona (P Demand) ma S DMD min Moc pozorna uśredniona (S Demand) min S DMD ma Moc pozorna uśredniona (S Demand) ma I_DMD min Prąd uśredniony (I Demand) min I_DMD ma Prąd uśredniony (I Demand) ma I_N min Prąd w przewodzie neutralnym min I_N ma Prąd w przewodzie neutralnym ma eserved eserved eserved eserved eserved eserved eserved eserved THD U(U) min THD U min THD U(U) THD U ma ma THD U(U3) min THD U min THD U(U3)ma THD U ma THD U3(U3) min THD U3 min THD U3(U3)ma THD U3 ma THD U min THD U min THD U ma THD U ma THD I min THD I min THD I ma THD I ma THD I min THD I min THD I ma THD I ma THD I3 min THD I3 min THD I3 ma THD I3 ma THD I min THD I min THD I ma THD I ma Uh -ga harmoniczna napięcia fazy L Uh -sza harmoniczna napięcia fazy L Uh -ga harmoniczna napięcia fazy L Uh -sza harmoniczna napięcia fazy L U3h -ga harmoniczna napięcia fazy L3 U3h -sza harmoniczna napięcia fazy L3 Ih -ga harmoniczna prądu fazy L Ih -sza harmoniczna prądu fazy L Ih -ga harmoniczna prądu fazy L Ih -sza harmoniczna prądu fazy L I3h -ga harmoniczna prądu fazy L3 I3h -ga harmoniczna prądu fazy L3 Q DMD Uśredniona moc bierna (Q Demand) Q DMD min Uśredniona moc bierna (Q Demand) ma Q DMD ma Uśredniona moc bierna (Q Demand) min PFa Średni współczynnik mocy czynnej (PF+PF+PF3)/3) PFa_min Średni współczynnik mocy czynnej min PFa_ma Średni współczynnik mocy czynnej ma * układzie trójfazowym 3-przewodowym (3Ph/3) odpowiednio THD U, THD U3, THD U3, THD U3 Hz Hz var var var -

33 33. Struktura rejestrów dla interfejsu S48 / ModBus mierniku N3BC dane umieszczone są w rejestrach 6 i 3 bitowych. Zmienne procesowe i parametry miernika umieszczone są w przestrzeni adresowej rejestrów w sposób zależny od typu wartości zmiennej. Bity w rejestrze 6 bitowym numerowane są od najmłodszego do najstarszego (b-b). ejestry 3- bitowe zawierają liczby typu float w standardzie IEEE-74. Kolejność bajtów 3 najstarszy jest wysyłany pierwszy. Tablica 4 Zakres Typ wartości Opis adresów 4 49 Integer (6 bitów) 4 46 Integer (6 bitów) Integer (6 bitów) Integer (6 bitów) 6 69 Float (6 bitów) Float (6 bitów) Float (6 bitów) Float (3 bity) Float (3 bity) Float (6 bitów) artość umieszczana w jednym rejestrze 6 bitowym. ejestry do konfiguracji miernika. Opis rejestrów zawiera tablica 6. ejestry do zapisu i odczytu. artość umieszczana w jednym rejestrze 6 bitowym. ejestry do konfiguracji programowalnej grupy rejestrów do odczytu. Opis rejestrów zawiera tablica. ejestry do zapisu i odczytu. artość umieszczana w jednym rejestrze 6 bitowym. ejestry do konfiguracji wyświetlanych stron. Opis rejestrów zawiera tablica 9. ejestry do zapisu i odczytu. artość umieszczana w jednym rejestrze 6 bitowym. ejestry statusów, wartości energii, adresu MC miernika, dane konfiguracyjne. Opis rejestrów zawiera tablica. ejestry do odczytu. artość umieszczana w dwóch kolejnych rejestrach 6 bitowych. ejestry zawierają te same dane, co rejestry 3 bitowe z obszaru ejestry do odczytu. Kolejność bajtów (--3-) Zawartość rejestrów ustawionych w rejestrach Kolejność bajtów (3---) Zawartość rejestrów ustawionych w rejestrach Kolejność bajtów (--3-) Zawartość rejestrów ustawionych w rejestrach artości umieszczane w jednym rejestrze 3 bitowym artości umieszczane w jednym rejestrze 3 bitowym. Opis rejestrów zawiera tablica. ejestry do odczytu. artość umieszczana w dwóch kolejnych rejestrach 6 bitowych. ejestry zawierają te same dane, co rejestry 3 bitowe z obszaru ejestry do odczytu. Kolejność bajtów (3---) Tablica dres rejestru Operacje Zakres Opis Zabezpieczenie - hasło Układ połączeń - 3Ph/4-3Ph/3 - Ph/ Napięcie na zacisku - napięcie fazy pierwszej L - napięcie fazy drugiej L - napięcie fazy trzeciej L3 Napięcie na zacisku - napięcie fazy pierwszej L - napięcie fazy drugiej L - napięcie fazy trzeciej L3 Napięcie na zacisku 8 - napięcie fazy pierwszej L - napięcie fazy drugiej L - napięcie fazy trzeciej L3 Prąd na zaciskach,3 - prąd fazy pierwszej IL - odwrócony kierunek prądu fazy L -IL Domy ślnie

34 34 - prąd fazy drugiej IL 3 - odwrócony kierunek prądu fazy L -IL 4 - prąd fazy trzeciej IL3 - odwrócony kierunek prądu fazy L3 -IL Prąd na zaciskach 4,6 - prąd fazy pierwszej IL - odwrócony kierunek prądu fazy L -IL - prąd fazy drugiej IL 3 - odwrócony kierunek prądu fazy L -IL 4 - prąd fazy trzeciej IL3 - odwrócony kierunek prądu fazy L3 -IL3 Prąd na zaciskach 7,9 - prąd fazy pierwszej IL - odwrócony kierunek prądu fazy L -IL - prąd fazy drugiej IL 3 - odwrócony kierunek prądu fazy L -IL 4 - prąd fazy trzeciej IL3 - odwrócony kierunek prądu fazy L3 -IL3 Zakres wejściowy prądu lub -, - albo 63 w zależności od wykonania Napięcie pierwotne przekładnika, dwa starsze bajty Napięcie pierwotne przekładnika, dwa młodsze bajty Napięcie wtórne przekładnika Prąd pierwotny przekładnika Prąd wtórny przekładnika Czas uśredniania mocy czynnej P Demand, mocy pozornej S Demand, prądu I Demand, - 3, - 6 minut Synchronizacja z zegarem rzeczywistym - brak synchronizacji - synchronizacja z zegarem , , Napięcie wejściowe międzyfazowe , ,, 43 4 Kasowanie liczników energii bez zmian, - kasuj energie czynne, kasuj energie bierne, 3 kasuj energie pozorna, 4 kasuj wszystkie energie Kasowanie parametrów uśrednionych P Demand, S Demand, I Demand Kasowanie min, ma Kasowanie podtrzymania sygnalizacji alarmu yjście alarmowe - działania logiczne warunków,, 3 C C v C v C3 C C C3 3 (C C) v C3 4 (C v C C lub Napięcie wejściowe fazowe 4 77 lub 3 lub 4

35 3 43, ,, 434, [o/oo] [o/oo]..36 s..36 s..36 s, 443, [o/oo] [o/oo]..36 s..36 s..36 s, 4, [o/oo] [o/oo]..36 s..36 s..36 s, , 463, yjście alarmowe - stan przekaźnika przy wystąpieniu alarmu - przekaźnik wyłączony - przekaźnik załączony yjście alarmowe - blokada wyłączenia alarmu yjście alarmowe - sygnalizacja wystąpienia alarmu yjście alarmowe - wielkość dla warunku (c) 38 (kod wg tablicy 8) yjście alarmowe typ dla warunku n_on, noff, on, 3 off, 4 H_on, HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF yjście alarmowe - dolna wartość przełączenia warunku 9 zakresu znamionowego wejścia yjście alarmowe - górna wartość przełączenia warunku zakresu znamionowego wejścia yjście alarmowe - opóźnienie załączenia warunku yjście alarmowe - opóźnienie wyłączenia warunku yjście alarmowe - blokada ponownego załączenia warunku yjście alarmowe sygnalizacja wystąpienia warunku yjście alarmowe - wielkość dla warunku (c) 38 (kod wg tablicy 8) yjście alarmowe typ dla warunku n_on, noff, on, 3 off, 4 H_on, HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF yjście alarmowe - dolna wartość przełączenia warunku 9 zakresu znamionowego wejścia yjście alarmowe - górna wartość przełączenia warunku zakresu znamionowego wejścia yjście alarmowe - opóźnienie załączenia warunku yjście alarmowe - opóźnienie wyłączenia warunku yjście alarmowe - blokada ponownego załączenia warunku yjście alarmowe sygnalizacja wystąpienia warunku yjście alarmowe - wielkość dla warunku 3 (c3) 38 (kod wg tablicy 8) yjście alarmowe typ dla warunku 3 n_on, noff, on, 3 off, 4 H_on, HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF yjście alarmowe - dolna wartość przełączenia warunku 3 9 zakresu znamionowego wejścia yjście alarmowe - górna wartość przełączenia warunku 3 zakresu znamionowego wejścia yjście alarmowe - opóźnienie załączenia warunku 3 yjście alarmowe - opóźnienie wyłączenia warunku 3 yjście alarmowe - blokada ponownego załączenia warunku yjście alarmowe sygnalizacja wystąpienia warunku yjście alarmowe - działania logiczne warunków,, 3 C C v C v C3 C C C3 3 (C C) v C3 4 (C v C C3 yjście alarmowe - stan przekaźnika przy wystąpieniu alarmu - przekaźnik wyłączony - przekaźnik załączony yjście alarmowe - blokada wyłączenia alarmu

36 36 464, 46, [o/oo] [o/oo]..36 s..36 s..36 s, 474, [o/oo] [o/oo]..36 s..36 s..36 s, 483, [o/oo] [o/oo]..36 s..36 s..36 s, yjście alarmowe - sygnalizacja wystąpienia alarmu yjście alarmowe - wielkość dla warunku (c) 38 (kod wg tablicy 8) yjście alarmowe typ dla warunku n_on, noff, on, 3 off, 4 H_on, HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF yjście alarmowe - dolna wartość przełączenia warunku 9 zakresu znamionowego wejścia yjście alarmowe - górna wartość przełączenia warunku zakresu znamionowego wejścia yjście alarmowe - opóźnienie załączenia warunku yjście alarmowe - opóźnienie wyłączenia warunku yjście alarmowe - blokada ponownego załączenia warunku yjście alarmowe sygnalizacja wystąpienia warunku yjście alarmowe - wielkość dla warunku (c) 38 (kod wg tablicy 8) yjście alarmowe typ dla warunku n_on, noff, on, 3 off, 4 H_on, HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF yjście alarmowe - dolna wartość przełączenia warunku 9 zakresu znamionowego wejścia yjście alarmowe - górna wartość przełączenia warunku zakresu znamionowego wejścia yjście alarmowe - opóźnienie załączenia warunku yjście alarmowe - opóźnienie wyłączenia warunku yjście alarmowe - blokada ponownego załączenia warunku yjście alarmowe sygnalizacja wystąpienia warunku yjście alarmowe - wielkość dla warunku 3 (c3) 38 (kod wg tablicy 8) yjście alarmowe typ dla warunku 3 n_on, noff, on, 3 off, 4 H_on, HoFF, 6 3non, 7 3noF, 8 3_on, 9 3_oF yjście alarmowe - dolna wartość przełączenia warunku 3 9 zakresu znamionowego wejścia yjście alarmowe - górna wartość przełączenia warunku 3 zakresu znamionowego wejścia yjście alarmowe - opóźnienie załączenia warunku 3 yjście alarmowe - opóźnienie wyłączenia warunku 3 yjście alarmowe - blokada ponownego załączenia warunku yjście alarmowe sygnalizacja wystąpienia warunku dres w sieci Modbus Tryb transmisji ->8n, ->8e, ->8o, 3->8n Prędkość transmisji ->48, ->96 ->9, 3->384, 4->76, ->

37 37 44, Uaktualnij zmianę parametrów transmisji 4 43, łączenie/ wyłączenie klienta DHCP (obsługa automatycznego pozyskiwania parametrów protokołu IP interfejsu Ethernet miernika od zewnętrznych serwerów DHCP występujących w obrębie tej samej sieci lokalnej LN) - wyłączona obsługa DHCP należy ręcznie skonfigurować adres IP oraz maskę podsieci miernika; - łączona obsługa DHCP, miernik automatycznie po włączeniu zasilania lub wybraniu z menu opcji lub wpisania do rejestru 499 wartości otrzyma adres IP, maskę podsieci oraz adres bramy od serwera DHCP, adres bramy będzie adresem serwera który przydzielił parametry miernikowi, Trzeci i drugi bajt (B3.B) adresu IP miernika, format adresu IPv4 B3.B.B.B Pierwszy i zerowy bajt (B.B) adresu IP miernika, format adresu IPv4 B3.B.B.B 493 (C 8 = 9.68 ) 36 (6 4 =.) Trzeci i drugi bajt (B3.B) maski podsieci miernika, format maski 63 B3.B.B.B Pierwszy i zerowy bajt (B.B) maski podsieci miernika, format maski B3.B.B.B Trzeci i drugi bajt (B3.B) bramy domyślnej miernika, format adresu bramy B3.B.B.B Pierwszy i zerowy bajt (B.B) bramy domyślnej miernika, format adresu bramy B3.B.B.B Trzeci i drugi bajt (B3.B) adresu DNS miernika, format adresu 88 IPv4 B3.B.B.B = Pierwszy i zerowy bajt (B.B) adresu DNS miernika, format 88 adresu IPv4 B3.B.B.B = Prędkość transmisji interfejsu Ethernet 44.. automatyczny wybór prędkości transmisji Mb/s Mb/s Numer portu komend serwera FTP Numer portu danych serwera FTP Maksymalna ilość jednoczesnych połączeń z usługą Modbus TCP/IP 44 6 Czas zamknięcia portu usługi Modbus TCP/IP, wartość wyrażona w sekundach dres urządzenia dla protokołu Modbus TCP/IP Numer portu Modbus TCP Numeru portu serwera www 8 449, Zapamiętanie nowych parametrów interfejsu Ethernet i przeinicjowanie interfejsu bez zmian, zapamiętanie nowych parametrów i przeinicjowanie interfejsu Ethernet, 4.. Język Menu -ENG, -PL, -DE 4, 4, Zapis parametrów standardowych (wraz w wyzerowaniem energii oraz min, ma i parametrów uśrednionych) łącznie z Ethernetem, Sekundy Godzina * + Minuty 4 3 Miesiąc * + dzień

38 ok artości przełączeń warunków alarmów zapisane w rejestrach 436, 437, 44, 4, 467, 468, 476, 477, 48, 486 są pomnożone przez np. wartość należy zapisać. Tablica 6 dres rejestru Operacje Zakres Opis Domyślnie ejestr programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr 3 programowalnej grupy rejestrów do odczytu ejestr 4 programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr 6 programowalnej grupy rejestrów do odczytu ejestr 7 programowalnej grupy rejestrów do odczytu ejestr 8 programowalnej grupy rejestrów do odczytu ejestr 9 programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr 3 programowalnej grupy rejestrów do odczytu ejestr 4 programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr 6 programowalnej grupy rejestrów do odczytu ejestr 7 programowalnej grupy rejestrów do odczytu ejestr 8 programowalnej grupy rejestrów do odczytu ejestr 9 programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr 3 programowalnej grupy rejestrów do odczytu ejestr 4 programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr 6 programowalnej grupy rejestrów do odczytu ejestr 7 programowalnej grupy rejestrów do odczytu ejestr 8 programowalnej grupy rejestrów do odczytu ejestr 9 programowalnej grupy rejestrów do odczytu ejestr 3 programowalnej grupy rejestrów do odczytu ejestr 3 programowalnej grupy rejestrów do odczytu ejestr 3 programowalnej grupy rejestrów do odczytu ejestr 33 programowalnej grupy rejestrów do odczytu ejestr 34 programowalnej grupy rejestrów do odczytu ejestr 3 programowalnej grupy rejestrów do odczytu ejestr 36 programowalnej grupy rejestrów do odczytu ejestr 37 programowalnej grupy rejestrów do odczytu ejestr 38 programowalnej grupy rejestrów do odczytu ejestr 39 programowalnej grupy rejestrów do odczytu ejestr 4 programowalnej grupy rejestrów do odczytu ejestr 4 programowalnej grupy rejestrów do odczytu ejestr 4 programowalnej grupy rejestrów do odczytu ejestr 43 programowalnej grupy rejestrów do odczytu ejestr 44 programowalnej grupy rejestrów do odczytu ejestr 4 programowalnej grupy rejestrów do odczytu ejestr 46 programowalnej grupy rejestrów do odczytu ejestr 47 programowalnej grupy rejestrów do odczytu ejestr 48 programowalnej grupy rejestrów do odczytu

39 39 dres rejestru Operacje Zakres Opis Domyślnie , ejestr 49 programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr 3 programowalnej grupy rejestrów do odczytu ejestr 4 programowalnej grupy rejestrów do odczytu ejestr programowalnej grupy rejestrów do odczytu ejestr 6 programowalnej grupy rejestrów do odczytu ejestr 7 programowalnej grupy rejestrów do odczytu ejestr 8 programowalnej grupy rejestrów do odczytu ejestr 9 programowalnej grupy rejestrów do odczytu ejestr 6 programowalnej grupy rejestrów do odczytu Przywróć grupę fabryczną bez zmian, przywróć grupę fabryczną Tablica 8 dres rejestrów dres rejestru 6 bit 6 3/ 3 bit 6 3 7/7 74 7/ / / / /7 74 7/ / / / /7 74 7/ / / / / / / / / / / / / / /7 74 7/ / / / / / / / / / Operacje Opis Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 43 Zawartość rejestru ustawionego w rejestrze 44 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 46 Zawartość rejestru ustawionego w rejestrze 47 Zawartość rejestru ustawionego w rejestrze 48 Zawartość rejestru ustawionego w rejestrze 49 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 43 Zawartość rejestru ustawionego w rejestrze 44 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 46 Zawartość rejestru ustawionego w rejestrze 47 Zawartość rejestru ustawionego w rejestrze 48 Zawartość rejestru ustawionego w rejestrze 49 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 43 Zawartość rejestru ustawionego w rejestrze 44 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 46 Zawartość rejestru ustawionego w rejestrze 47 Zawartość rejestru ustawionego w rejestrze 48 Zawartość rejestru ustawionego w rejestrze 49 Zawartość rejestru ustawionego w rejestrze 43 Zawartość rejestru ustawionego w rejestrze 43 Zawartość rejestru ustawionego w rejestrze 43 Zawartość rejestru ustawionego w rejestrze 433 Zawartość rejestru ustawionego w rejestrze 434 Zawartość rejestru ustawionego w rejestrze 43

40 77/77 774/ / /778 78/78 78/78 784/ / /788 79/79 79/79 794/ / /798 73/7 73/7 734/74 736/76 738/78 73/7 73/7 734/74 736/76 738/ Zawartość rejestru ustawionego w rejestrze 436 Zawartość rejestru ustawionego w rejestrze 437 Zawartość rejestru ustawionego w rejestrze 438 Zawartość rejestru ustawionego w rejestrze 439 Zawartość rejestru ustawionego w rejestrze 44 Zawartość rejestru ustawionego w rejestrze 44 Zawartość rejestru ustawionego w rejestrze 44 Zawartość rejestru ustawionego w rejestrze 443 Zawartość rejestru ustawionego w rejestrze 444 Zawartość rejestru ustawionego w rejestrze 44 Zawartość rejestru ustawionego w rejestrze 446 Zawartość rejestru ustawionego w rejestrze 447 Zawartość rejestru ustawionego w rejestrze 448 Zawartość rejestru ustawionego w rejestrze 449 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 43 Zawartość rejestru ustawionego w rejestrze 44 Zawartość rejestru ustawionego w rejestrze 4 Zawartość rejestru ustawionego w rejestrze 46 Zawartość rejestru ustawionego w rejestrze 47 Zawartość rejestru ustawionego w rejestrze 48 Zawartość rejestru ustawionego w rejestrze 49 Tablica 9 dres rejestru Operacje 433 FFFF 434 7F Zakres Opis Domyślnie.. 36 Podświetlenie yłączone, - łączone Czas do wyłączenia podświetlenia łączenie wyświetlania stron Bit strona, Bit strona, Bit strona 6 łączenie wyświetlania stron Bit strona 7, Bit strona 8, Bit6 strona 3 Strona wyświetlacz, U Strona wyświetlacz, U Strona wyświetlacz 3, U3 Strona wyświetlacz, U Strona wyświetlacz, U3 Strona wyświetlacz 3, U3 Strona 3 wyświetlacz, I Strona 3 wyświetlacz, I Strona 3 wyświetlacz 3, I3 Strona 4 wyświetlacz, P Strona 4 wyświetlacz, P Strona 4 wyświetlacz 3, P3 Strona wyświetlacz, Q Strona wyświetlacz, Q Strona wyświetlacz 3, Q3 Strona 6 wyświetlacz, PF Strona 6 wyświetlacz, PF Strona 6 wyświetlacz 3, PF3 Strona 7 wyświetlacz, tg FFFF 7F

41 dres rejestru Operacje 4 Zakres Opis Domyślnie Strona 7 wyświetlacz, tg Strona 7 wyświetlacz 3, tg3 Strona 8 wyświetlacz, P Strona 8 wyświetlacz, Q Strona 8 wyświetlacz 3, S Strona 9 wyświetlacz, U avg Strona 9 wyświetlacz, I avg Strona 9 wyświetlacz 3, I(N) Strona wyświetlacz, PFavg Strona wyświetlacz, tgavg Strona wyświetlacz 3, f Strona wyświetlacz, U Strona wyświetlacz, I Strona wyświetlacz 3, P Strona wyświetlacz, Q Strona wyświetlacz, S Strona wyświetlacz 3, PF Strona 3 wyświetlacz, U Strona 3 wyświetlacz, I Strona 3 wyświetlacz 3, P Strona 4 wyświetlacz, Q Strona 4 wyświetlacz, S Strona 4 wyświetlacz 3, PF Strona wyświetlacz, U3 Strona wyświetlacz, I3 Strona wyświetlacz 3, P3 Strona 6 wyświetlacz, Q3 Strona 6 wyświetlacz, S3 Strona 6 wyświetlacz 3, PF3 Strona 7 wyświetlacz, P DMD Strona 7wyświetlacz, S DMD Strona 7wyświetlacz 3, I DMD Strona 8 wyświetlacz, P Strona 8 wyświetlacz, En P+ Strona 8 wyświetlacz 3, En PStrona 9 wyświetlacz, Q Strona 9 wyświetlacz, EnQL Strona 9 wyświetlacz 3, EnQC Strona wyświetlacz, S Strona wyświetlacz, En S Strona wyświetlacz 3, f Strona wyświetlacz, TH U Strona wyświetlacz, TH U Strona wyświetlacz 3, TH U3 Strona wyświetlacz, TH I Strona wyświetlacz, TH I Strona wyświetlacz 3, TH I

42 4 dres rejestru Operacje dres rejestru Operacje Zakres..3 Opis Przywróć strony fabryczne - nie - 3Ph/4-3Ph/3 3 - PH/ Domyślnie Tablica Zakres Opis Identyfikator ersja bootloadera ersja programu Kod wykonania Napięcie nominalne Napięcie nominalne Prąd nominalny Prąd nominalny Siódmy i szósty bajt (B7.B6) numeru seryjnego, format B7B6BB4B3BBB Piąty i czwarty bajt (B.B4) numeru seryjnego, format B7B6BB4B3BBB Trzeci i drugi bajt (B3.B) numeru seryjnego, format B7B6BB4B3BBB Pierwszy i zerowy bajt (B.B) numeru seryjnego, format B7B6BB4B3BBB ejestr statusu opis poniżej ejestr statusu opis poniżej ejestr statusu 3 opis poniżej ejestr statusu 4 opis poniżej ejestr statusu opis poniżej ejestr statusu 6 opis poniżej Piąty i czwarty bajt (B.B4) adresu MC miernika, format BB4B3BBB Trzeci i drugi bajt (B3.B) adresu MC miernika, format BB4B3BBB Pierwszy i zerowy bajt (B.B) adresu MC miernika, format BB4B3BBB ejestr statusu 7 opis poniżej Energia czynna pobierana, dwa starsze bajty Energia czynna pobierana, dwa młodsze bajty Energia czynna oddawana, dwa starsze bajty Energia czynna oddawana, dwa młodsze bajty Energia bierna indukcyjna, dwa starsze bajty Energia bierna indukcyjna, dwa młodsze bajty Domyślnie E6 77/3 /4 /63 /63

43 Energia bierna pojemnościowa, dwa starsze bajty Energia bierna pojemnościowa, dwa młodsze bajty Energia pozorna, dwa starsze bajty Energia pozorna, dwa młodsze bajty Zapełnienie archiwum plików w o/oo Zapełnienie pamięci wewnętrznej archiwum grupy w o/oo Zapełnienie pamięci wewnętrznej archiwum grupy w o/oo Łączne zapełnienie pamięci wewnętrznej archiwum dla grupy i w o/oo Procentowy postęp przy kopiowaniu wewnętrznego archiwum do archiwum plików dla grupy w o/oo Procentowy postęp przy kopiowaniu wewnętrznego archiwum do archiwum plików dla grupy w o/oo Łączny procentowy postęp przy kopiowaniu wewnętrznego archiwum do archiwum plików dla grupy i w o/oo Energie są udostępniane w setkach watogodzin (arogodzin) w podwójnych rejestrach 6-bitowych, dlatego przy przeliczaniu wartości poszczególnych energii z rejestrów należy podzielić je przez tj. Energia czynna pobierana = (wartość rej wartość rej. 447) / [kh] Energia czynna oddawana = (wartość rej wartość rej. 449) / [kh] Energia bierna indukcyjna = (wartość rej wartość rej. 443) / [karh] Energia bierna pojemnościowa = (wartość rej wartość rej. 4433) / [karh] Energia pozorna = (wartość rej wartość rej. 443) / [kh] ejestr Statusu urządzenia (adres 44, ) Bit uszkodzenie pamięci FM Bit 4 brak kalibracji wejścia Bit 3 Bit Bit błąd w rejestrach konfiguracyjnych Bit błąd w rejestrach wyświetlanych stron Bit 9 błąd w rejestrach konfiguracji programowalnej grupy rejestrów do odczytu Bit 8 błąd wartości energii Bit 7 błąd kolejności faz Bit 6 Bit Bit 4 Bit 3 Bit obecność Ethernetu i pamięci wewnętrznej Bit zużyta bateria czasu TC Bit ejestr Statusu (adres 446, ) Bit - sygnalizacja wystąpienia warunku 3 dla alarmu Bit 4 - sygnalizacja wystąpienia warunku dla alarmu Bit 3 - sygnalizacja wystąpienia warunku dla alarmu Bit - sygnalizacja wystąpienia alarmu Bit - alarm warunek 3 aktywny Bit alarm warunek aktywny Bit 9 alarm warunek aktywny Bit 8 alarm aktywny Bit 7 - sygnalizacja wystąpienia warunku 3 dla alarmu Bit 6 - sygnalizacja wystąpienia warunku dla alarmu Bit - sygnalizacja wystąpienia warunku dla alarmu Bit 4 - sygnalizacja wystąpienia alarmu Bit 3 - alarm warunek 3 aktywny Bit alarm warunek aktywny Bit alarm warunek aktywny Bit alarm aktywny

44 44 ejestr Statusu 3 (adres 447, ) Status archiwum plików Bit podłączony Ethernet Bit 4 Bit 3 Bit Bit Bit Bit 9 Bit 8 Bit 7 Bit 6 Bit Bit 4 Bit 3 Bit Bit Bit ejestr Statusu 4 (adres 448, ) charakter mocy biernej Bit synchronizacja pomiaru z fazą L3 Bit 4 synchronizacja pomiaru z fazą L Bit 3 synchronizacja pomiaru z fazą L Bit - synchronizacja pomiaru od prądu Bit pojemnościowy 3L maksimum Bit pojemnościowy 3L minimum Bit 9 pojemnościowy 3L Bit 8 pojemnościowy L3 maksimum ejestr Statusu (adres 449, ) Bit 8 alarm, warunek 3 dla fazy L3 aktywny Bit 7 alarm, warunek 3 dla fazy L aktywny Bit 6 alarm, warunek 3 dla fazy L aktywny Bit alarm, warunek dla fazy L3 aktywny Bit 4 alarm, warunek dla fazy L aktywny Bit 3 alarm, warunek dla fazy L aktywny Bit alarm, warunek dla fazy L3 aktywny Bit alarm, warunek dla fazy L aktywny Bit alarm, warunek dla fazy L aktywny ejestr Statusu 6 (adres 44, ) Bit 8 alarm, warunek 3 dla fazy L3 aktywny Bit 7 alarm, warunek 3 dla fazy L aktywny Bit 6 alarm, warunek 3 dla fazy L aktywny Bit alarm, warunek dla fazy L3 aktywny Bit 4 alarm, warunek dla fazy L aktywny Bit 3 alarm, warunek dla fazy L aktywny Bit alarm, warunek dla fazy L3 aktywny Bit alarm, warunek dla fazy L aktywny Bit alarm, warunek dla fazy L aktywny ejestr Statusu 7 (adres 444, ) Bit 8 Bit 7 Bit 6 Bit Bit 4 Bit 3 Bit Bit Bit Bit 7 pojemnościowy L3 minimum Bit 6 pojemnościowy L3 Bit pojemnościowy L maksimum Bit 4 pojemnościowy L minimum Bit 3 pojemnościowy L Bit pojemnościowy L maksimum Bit pojemnościowy L minimum Bit pojemnościowy L

45 4 Tablica dres rejestrów 6 bit 6 3/ 6 3 6/8 6/8 64/84 66/86 68/88 6/8 6/8 64/84 66/86 68/88 6/8 6/8 64/84 66/86 68/88 63/83 63/83 634/ / /838 64/84 64/84 644/ / /848 6/8 6/8 64/84 66/86 68/88 66/86 66/86 664/ / /868 67/87 67/87 674/ / /878 68/88 68/88 684/ /886 dres rejestru 3 bit Operacje Opis / / / / Napięcie fazy L Prąd fazy L Moc czynna fazy L Moc bierna fazy L Moc pozorna fazy L spółczynnik mocy czynnej fazy L (PF=P/S) współczynnik tg fazy L (tg =Q/P) THD U* THD I Napięcie fazy L Prąd fazy L Moc czynna w fazie L Moc bierna fazy L Moc pozorna fazy L spółczynnik mocy czynnej fazy L (PF=P/S) współczynnik tg fazy L (tg =Q/P) THD U* THD I Napięcie fazy L3 Prąd fazy L3 Moc czynna fazy L3 Moc bierna fazy L3 Moc pozorna fazy L3 spółczynnik mocy czynnej fazy L3 (PF3=P3/S3) współczynnik tg fazy L3 (tg3 =Q3/P3) THD U3* THD I3 Napięcie 3-fazowe średnie Prąd 3-fazowy średni Moc 3-fazowa czynna (P+P+P3) Moc 3-fazowa bierna (Q+Q+Q3) Moc 3-fazowa pozorna (S+S+S3) współczynnik mocy czynnej 3-fazowej (PF=P/S) współczynnik tg 3-fazowy średni (tg=q/p) THD U* 3-fazowe średnie THD I 3-fazowe średnie Częstotliwość Napięcie międzyfazowe L- Napięcie międzyfazowe L-3 Napięcie międzyfazowe L3- Napięcie międzyfazowe średnie moc czynna uśredniona ( P Demand ) moc pozorna uśredniona (S Demand ) prąd uśredniony (I Demand) Prąd w przewodzie neutralnym(wyliczany z wektorów) Energia czynna pobierana 3-fazowa (ilość przepełnień rejestru 746, zerowana po przekroczeniu 9999,9 Mh) Energia czynna pobierana 3 fazowa (licznik zliczający do 99999,99 kh) Energia czynna oddawana 3-fazowa (ilość Jednost -ka 3Ph 3Ph Ph / / / 4 3 r r r r f Mh kh

46 46 696/ / /8 7 6/8 7 64/ / / /8 6/8 64/84 66/86 68/88 6/8 6/8 64/84 66/86 68/88 63/73 63/83 634/ / /838 64/84 64/84 644/ / /848 6/8 6/8 64/84 66/86 68/88 66/86 66/86 664/ / /868 67/87 67/87 674/ / /878 68/88 68/88 684/ / przepełnień rejestru 748, zerowana po przekroczeniu 9999,9 Mh) Energia czynna oddawana 3 fazowa (licznik zliczający do 99999,99 kh) Energia bierna indukcyjna 3-fazowa (ilość przepełnień rejestru 7, zerowana po przekroczeniu 9999,9 Mrh) Energia bierna indukcyjna 3 fazowa (licznik zliczający do 99999,99 krh) Energia bierna pojemnościowa 3-fazowa (ilość przepełnień rejestru 7, zerowana po przekroczeniu 9999,9 Mrh) Energia bierna pojemnościowa 3 fazowa (licznik zliczający do 99999,99 krh) Energia pozorna (ilość przepełnień rejestru 74, zerowana po przekroczeniu 9999,9 Mh) Energia pozorna (licznik zliczający do 99999,99 kh) Czas sekundy Czas godziny, minuty Data miesiąc, dzień ok 4 - ejestr statutu ejestr statutu ejestr statutu 3 ejestr statutu 4 ejestr statutu ejestr statutu 6 Napięcie L min Napięcie L ma Napięcie L min Napięcie L ma Napięcie L3 min Napięcie L3 ma Prąd L min Prąd L ma Prąd L min Prąd L ma Prąd L3 min Prąd L3 ma Moc czynna L min Moc czynna L ma Moc czynna L min Moc czynna L ma Moc czynna L3 min Moc czynna L3 ma Moc bierna L min Moc bierna L ma Moc bierna L min Moc bierna L ma Moc bierna L3 min Moc bierna L3 ma Moc pozorna L min Moc pozorna L ma Mh kh Mrh krh Mrh krh Mh kh sek ar ar ar ar ar ar

47 47 688/888 69/89 69/89 694/ / /898 6/8 6/8 64/84 66/86 68/88 6/8 6/8 64/84 66/86 68/88 6/8 6/8 64/84 66/86 68/88 63/83 63/83 634/ / /838 64/84 64/84 644/ / /848 6/8 6/8 64/ / / /86 66/86 664/ / /868 67/87 67/87 674/ / /878 68/88 68/88 684/ / / Moc pozorna L min Moc pozorna L ma Moc pozorna L3 min Moc pozorna L3 ma spółczynnik mocy (PF) L min spółczynnik mocy (PF) L ma spółczynnik mocy (PF) L min spółczynnik mocy (PF) L ma spółczynnik mocy (PF) L3 min spółczynnik mocy (PF) L3 ma Stosunek mocy biernej do czynnej L min Stosunek mocy biernej do czynnej L ma Stosunek mocy biernej do czynnej L min Stosunek mocy biernej do czynnej L ma Stosunek mocy biernej do czynnej L3 min Stosunek mocy biernej do czynnej L3 ma Napięcie międzyfazowe L- min Napięcie międzyfazowe L- ma Napięcie międzyfazowe L-3 min Napięcie międzyfazowe L-3 ma Napięcie międzyfazowe L3- min Napięcie międzyfazowe L3- ma Napięcie 3-fazowe średnie min Napięcie 3-fazowe średnie ma Prąd 3-fazowy średni min Prąd 3-fazowy średni ma Moc czynna 3-fazowa min Moc czynna 3-fazowa ma Moc bierna 3-fazowa min Moc bierna 3-fazowa ma Moc pozorna 3-fazowa min Moc pozorna 3-fazowa ma spółczynnik mocy (PF) min spółczynnik mocy (PF) ma Stosunek mocy biernej do czynnej 3-fazowy średni min Stosunek mocy biernej do czynnej 3-fazowy średni ma Częstotliwość min Częstotliwość ma Napięcie międzyfazowe średnie min Napięcie międzyfazowe średnie ma Moc czynna uśredniona (P Demand) min Moc czynna uśredniona (P Demand) ma Moc pozorna uśredniona (S Demand) min Moc pozorna uśredniona (S Demand) ma Prąd uśredniony (I Demand) min Prąd uśredniony (I Demand) ma Prąd w przewodzie neutralnym min Prąd w przewodzie neutralnym ma var var Hz Hz

48 69/89 69/89 694/ / /898 63/83 63/83 634/ / /838 63/83 63/83 634/ / /838 63/83 63/83 634/ /836 64/84 64/84 644/ /846 6/8 6/8 64/84 66/86 66/86 66/86 664/ /866 67/87 67/87 674/ /876 68/88 68/88 684/ /886 69/89 69/ THD U min THD U ma THD U min THD U ma THD U3 min THD U3 ma THD U min THD U ma THD I min THD I ma THD I min THD I ma THD I3 min THD I3 ma THD I min THD I ma HarU[] -ga harmoniczna napięcia fazy L HarU[3] 3-cia harmoniczna napięcia fazy L HarU[] -ta harmoniczna napięcia fazy L HarU[] -sza harmoniczna napięcia fazy L HarU[] -ga harmoniczna napięcia fazy L HarU[3] 3-cia harmoniczna napięcia fazy L HarU[] -ta harmoniczna napięcia fazy L HarU[] -sza harmoniczna napięcia fazy L HarU3[] -ga harmoniczna napięcia fazy L3 HarU3[3] 3-cia harmoniczna napięcia fazy L3 HarU3[] -ta harmoniczna napięcia fazy L3 HarU3[] -sza harmoniczna napięcia fazy L3 HarI[] -ga harmoniczna prądu fazy L HarI[3] 3-cia harmoniczna prądu fazy L HarI[] -ta harmoniczna prądu fazy L HarI[] -sza harmoniczna prądu fazy L HarI[] -ga harmoniczna prądu fazy L HarI[3] 3-cia harmoniczna prądu fazy L HarI[] -ta harmoniczna prądu fazy L HarI[] -ta harmoniczna prądu fazy L HarI3[] -sza harmoniczna prądu fazy L3 HarI3[3] 3-cia harmoniczna prądu fazy L3 HarI3[] -ta harmoniczna prądu fazy L3 HarI3[] -sza harmoniczna prądu fazy L3 - - * układzie trójfazowym 3-przewodowym (3Ph/3) odpowiednio THD U, THD U3, THD U3, THD U3

49 49 UKTULNIENIE OPOGMONI. ktualizacja firmware - programu głównego miernika miernikach N3BC zaimplementowano funkcję umożliwiającą uaktualnienie oprogramowania z komputera PC z oprogramowaniem econ. Bezpłatne oprogramowanie econ oraz pliki aktualizacyjne są dostępne na stronie Uaktualnienie oprogramowania miernika (firmware) można wykonać poprzez interfejs S48. ktualizacji dokonujemy w zakładce LUMEL UPDTE. a) b) ys.3. idok okna programu a) econ, b) uaktualniania oprogramowania Uwaga! Po uaktualnieniu oprogramowania należy ustawić nastawy fabryczne miernika, dlatego zalecane jest wstępne zachowanie parametrów miernika przed uaktualnieniem przy użyciu oprogramowania econ. Po uruchomieniu programu econ należy ustawić w ustawieniach port szeregowy, prędkość, tryb i adres miernika. Następnie wybrać miernik N3BC i kliknąć Konfiguruj. by odczytać wszystkie ustawienia należy kliknąć ikonę strzałki w dół, następnie ikonę dyskietki aby zapisać ustawienia do pliku (potrzebne do późniejszego ich przywrócenia). Po wybraniu opcji ktualizuj firmware (w prawym górnym rogu ekranu) otworzone zostanie okno Lumel Updater (LU) ys. 3 b. cisnąć Connect. oknie informacyjnym Messages są umieszczane informacje o przebiegu procesu aktualizacji. Przy prawidłowo otwartym porcie wyświetlony jest napis Port opened. mierniku wejście w tryb uaktualniania wykonywane jest na dwa sposoby zdalnie przez LU (na podstawie ustawień w econ adres, tryb, prędkość, port COM) oraz poprzez załączenie zasilania miernika przy wciśniętym przycisku (przy wejściu w tryb bootloadera przyciskiem, parametry komunikacji prędkość 96, TU8N, adres ). Na wyświetlaczu pojawi się napis boot z wersją bootloadera, natomiast w programie LU wyświetlony zostaje komunikat Device found oraz nazwa i wersja programu podłączonego urządzenia. Należy wcisnąć przycisk i wskazać plik aktualizacyjny miernika. Przy prawidłowo otwartym pliku pojawia się informacja File opened. Należy wcisnąć przycisk Send. Po zakończonym pozytywnie uaktualnieniu miernik przechodzi do normalnej pracy, natomiast w oknie informacyjnym pojawia się napis Done oraz czas trwania aktualizacji. Po zamknięciu okna LU, należy przejść do grupy parametrów Parametry serwisowe, zaznaczyć opcję Ustaw parametry domyślne miernika i wcisnąć przycisk Przywróć. Następnie należy wcisnąć ikonę folderu aby otworzyć wcześniej zapisany plik z ustawieniami i nacisnąć ikonę strzałki w górę aby zapisać ustawienia w mierniku. ktualną wersję oprogramowania można również sprawdzić poprzez odczytanie komunikatów powitalnych miernika po włączeniu zasilania. Uwaga! yłączenie zasilania w trakcie uaktualniania oprogramowania może skutkować trwałym uszkodzeniem miernika!
