INSTRUKCJA OBSŁUGI ZESTAWU SOLARNEGO WATT VIP 303 CPC

Transkrypt

1 INSTRUKCJA OBSŁUGI ZESTAWU SOLARNEGO WATT VIP 303 CPC 1

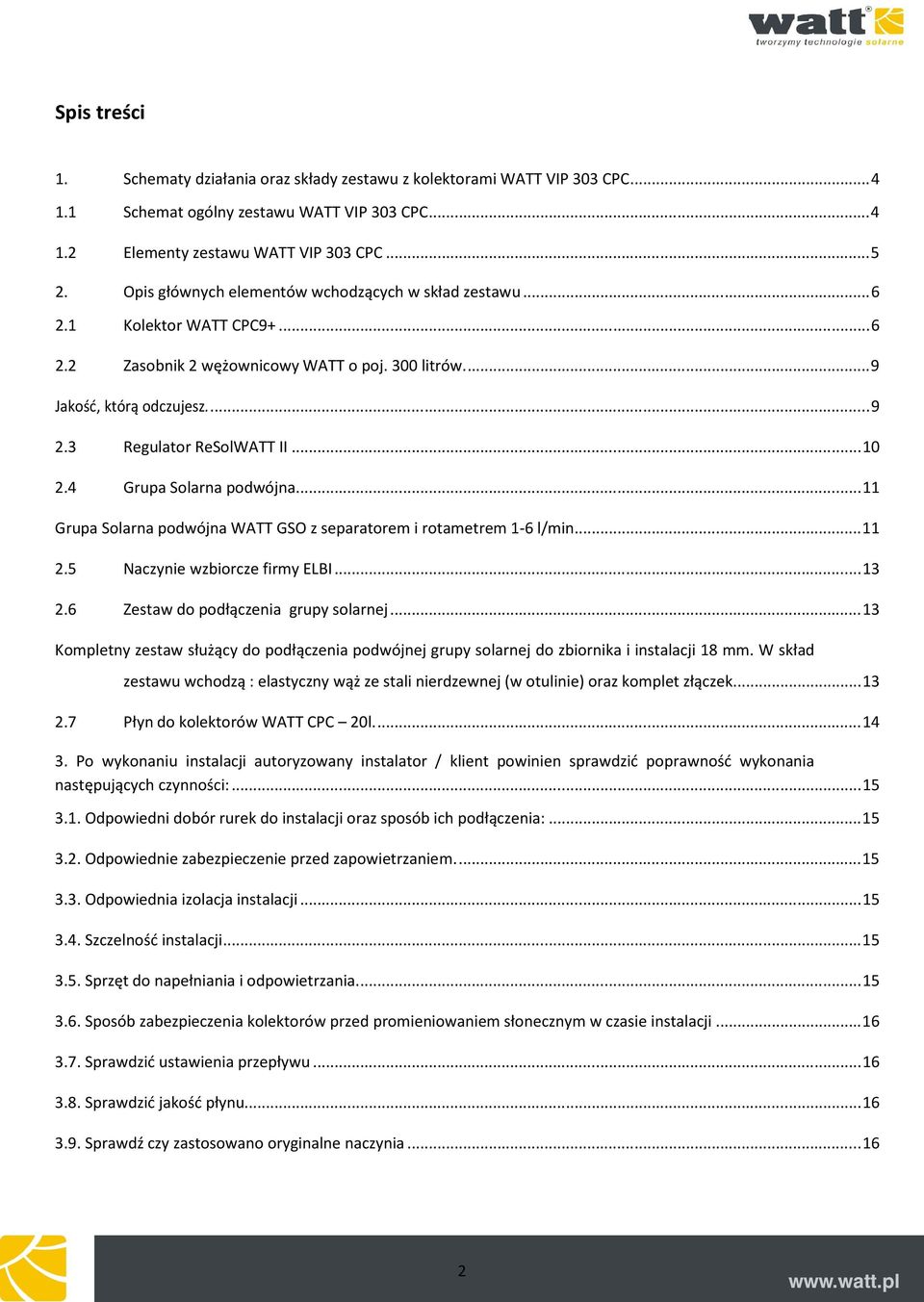

2 Spis treści 1. Schematy działania oraz składy zestawu z kolektorami WATT VIP 303 CPC Schemat ogólny zestawu WATT VIP 303 CPC Elementy zestawu WATT VIP 303 CPC Opis głównych elementów wchodzących w skład zestawu Kolektor WATT CPC Zasobnik 2 wężownicowy WATT o poj. 300 litrów Jakość, którą odczujesz Regulator ReSolWATT II Grupa Solarna podwójna Grupa Solarna podwójna WATT GSO z separatorem i rotametrem 1-6 l/min Naczynie wzbiorcze firmy ELBI Zestaw do podłączenia grupy solarnej Kompletny zestaw służący do podłączenia podwójnej grupy solarnej do zbiornika i instalacji 18 mm. W skład zestawu wchodzą : elastyczny wąż ze stali nierdzewnej (w otulinie) oraz komplet złączek Płyn do kolektorów WATT CPC 20l Po wykonaniu instalacji autoryzowany instalator / klient powinien sprawdzić poprawność wykonania następujących czynności: Odpowiedni dobór rurek do instalacji oraz sposób ich podłączenia: Odpowiednie zabezpieczenie przed zapowietrzaniem Odpowiednia izolacja instalacji Szczelność instalacji Sprzęt do napełniania i odpowietrzania Sposób zabezpieczenia kolektorów przed promieniowaniem słonecznym w czasie instalacji Sprawdzić ustawienia przepływu Sprawdzić jakość płynu Sprawdź czy zastosowano oryginalne naczynia

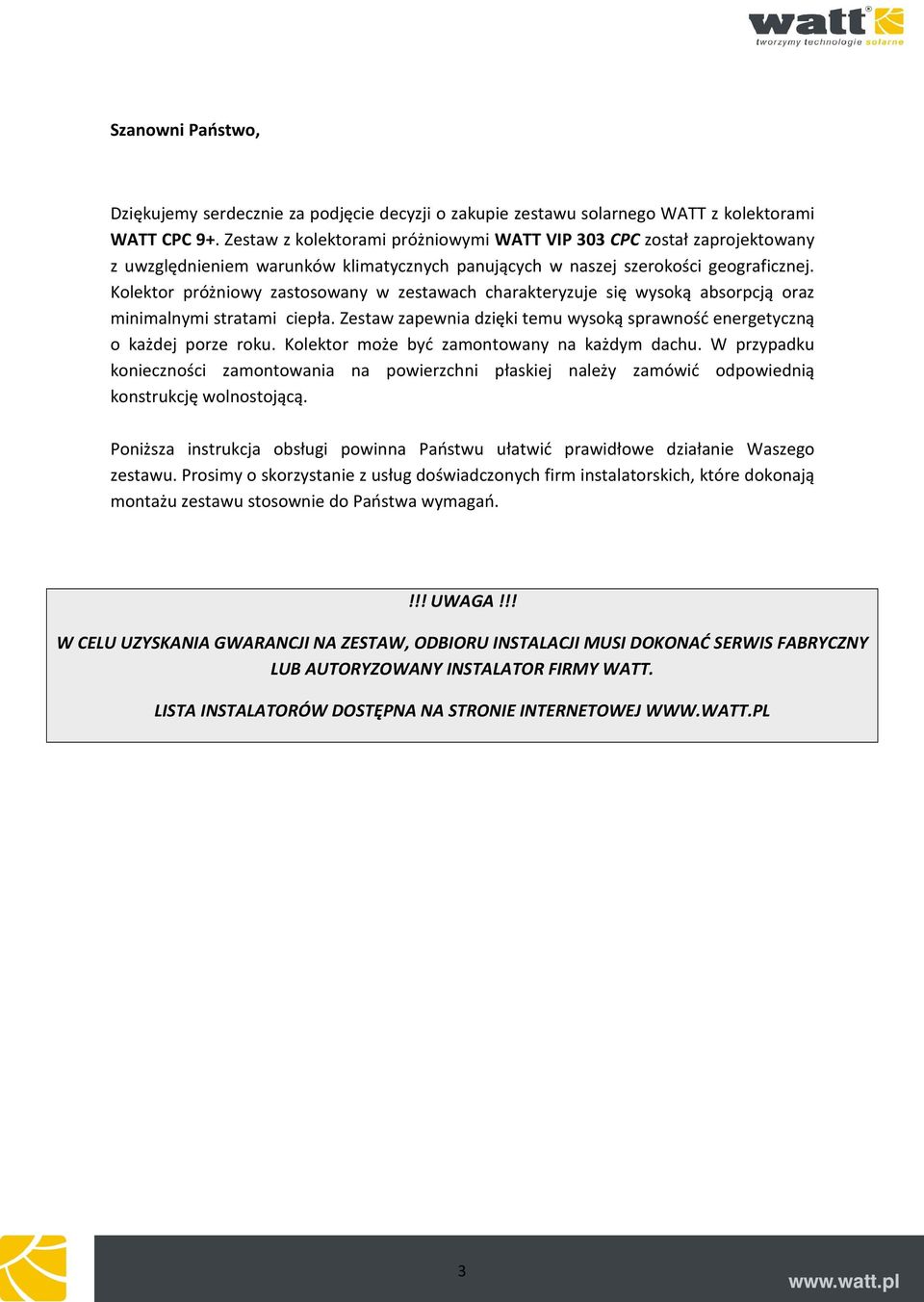

3 Szanowni Państwo, Dziękujemy serdecznie za podjęcie decyzji o zakupie zestawu solarnego WATT z kolektorami WATT CPC 9+. Zestaw z kolektorami próżniowymi WATT VIP 303 CPC został zaprojektowany z uwzględnieniem warunków klimatycznych panujących w naszej szerokości geograficznej. Kolektor próżniowy zastosowany w zestawach charakteryzuje się wysoką absorpcją oraz minimalnymi stratami ciepła. Zestaw zapewnia dzięki temu wysoką sprawność energetyczną o każdej porze roku. Kolektor może być zamontowany na każdym dachu. W przypadku konieczności zamontowania na powierzchni płaskiej należy zamówić odpowiednią konstrukcję wolnostojącą. Poniższa instrukcja obsługi powinna Państwu ułatwić prawidłowe działanie Waszego zestawu. Prosimy o skorzystanie z usług doświadczonych firm instalatorskich, które dokonają montażu zestawu stosownie do Państwa wymagań.!!! UWAGA!!! W CELU UZYSKANIA GWARANCJI NA ZESTAW, ODBIORU INSTALACJI MUSI DOKONAĆ SERWIS FABRYCZNY LUB AUTORYZOWANY INSTALATOR FIRMY WATT. LISTA INSTALATORÓW DOSTĘPNA NA STRONIE INTERNETOWEJ 3

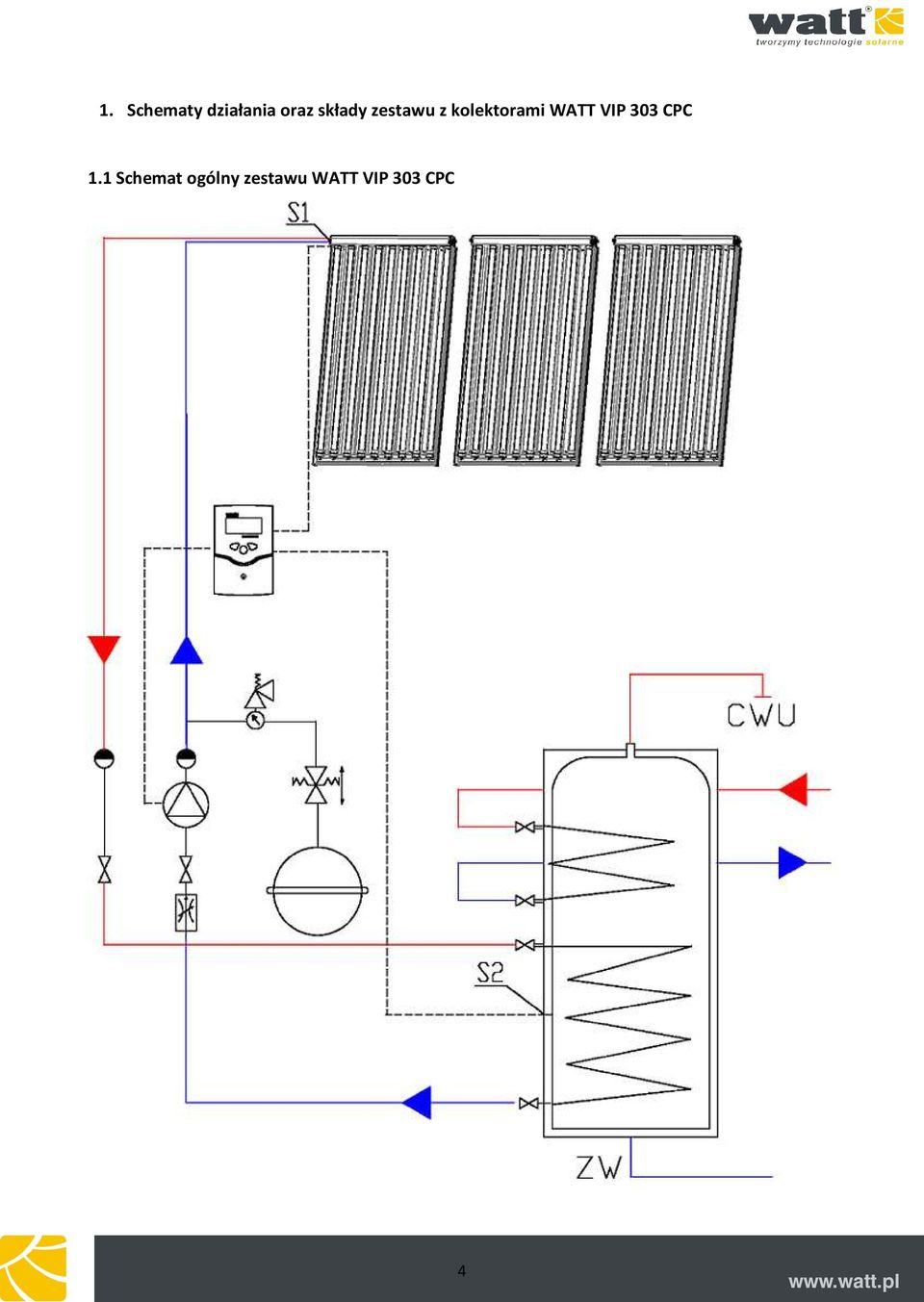

4 1. Schematy działania oraz składy zestawu z kolektorami WATT VIP 303 CPC 1.1 Schemat ogólny zestawu WATT VIP 303 CPC 4

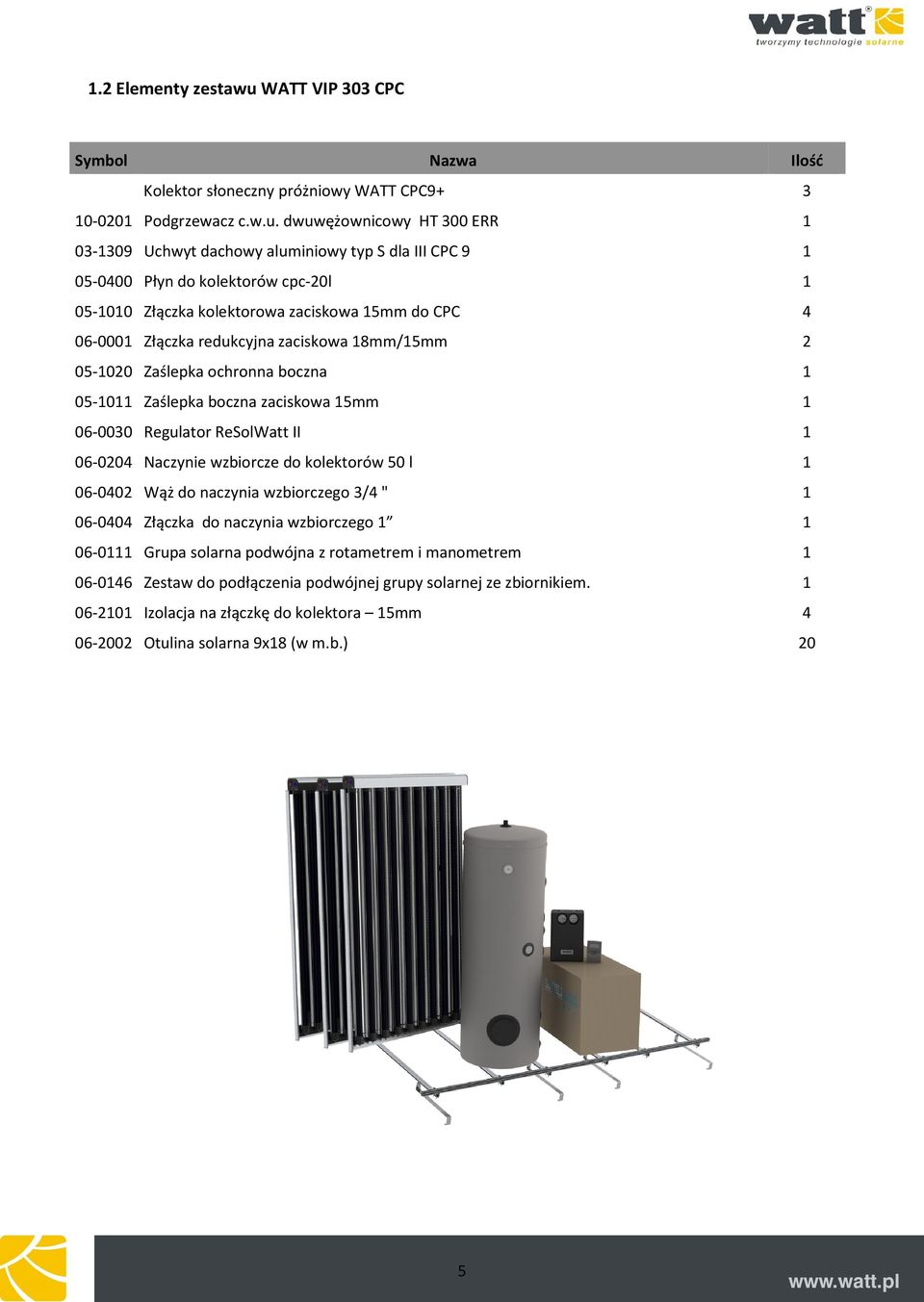

5 1.2 Elementy zestawu WATT VIP 303 CPC Symbol Nazwa Ilość Kolektor słoneczny próżniowy WATT CPC Podgrzewacz c.w.u. dwuwężownicowy HT 300 ERR Uchwyt dachowy aluminiowy typ S dla III CPC Płyn do kolektorów cpc-20l Złączka kolektorowa zaciskowa 15mm do CPC Złączka redukcyjna zaciskowa 18mm/15mm Zaślepka ochronna boczna Zaślepka boczna zaciskowa 15mm Regulator ReSolWatt II Naczynie wzbiorcze do kolektorów 50 l Wąż do naczynia wzbiorczego 3/4 " Złączka do naczynia wzbiorczego Grupa solarna podwójna z rotametrem i manometrem Zestaw do podłączenia podwójnej grupy solarnej ze zbiornikiem Izolacja na złączkę do kolektora 15mm Otulina solarna 9x18 (w m.b.) 20 5

6 2. Opis głównych elementów wchodzących w skład zestawu 2.1 Kolektor WATT CPC9+ Sercem zestawów WATT VIP 303 CPC są kolektory próżniowe CPC 9+. Kolektory te stanowią jedno z najnowocześniejszych rozwiązań technicznych w dziedzinie technik solarnych. Próżnia zalana szkłem w kształcie dwuściennej rury gwarantuje doskonałą izolacyjność w każdych warunkach pogodowych. Specjalny absorber naniesiony jest na powierzchnię rury wewnętrznej, promienie słoneczne docierające do absorbera nie mają możliwości wydostania się na zewnątrz. Zgromadzona energia cieplna przekazywana jest cieczy roboczej, odpornej na zamarzanie, za pośrednictwem elementów pośredniczących oraz rurek miedzianych znajdujących się wewnątrz rury próżniowej. Szczelność szkła zapewnia długą żywotność rur, które charakteryzują się również odpornością na gradobicie. Zastosowanie zwierciadeł parabolicznych pozwala na optymalne wykorzystanie promieniowania słonecznego, dzięki skupianiu promieni odbitych od zwierciadła na rurze próżniowej. Taka konstrukcja kolektora pozwala na zwiększenie sprawności układu, zwłaszcza w okresach słabego nasłonecznienia dzięki znacznie mniejszym stratom ciepła. Najkorzystniejsze cenowo na rynku kolektory próżniowe WATT CPC z wykorzystaniem rur próżniowych produkowanych dla czołowych firm europejskich, umożliwiają efektywne wykorzystanie energii słonecznej w ciągu całego roku oraz uzyskanie oszczędności do 80% kosztów podgrzewania CWU oraz obniżenia do 50% kosztów centralnego ogrzewania. 6

7 Budowa i zasada działania lustra parabolicznego CPC Zalety kolektorów CPC 9+: certyfikat ISFH Z-W3205 wysoka całoroczna sprawność i wydajność energetyczna zastosowanie próŝni szczelnie zalanej szkłem zastosowanie materiałów odpornych na korozję (aluminium, miedź) gwarancja: 5 lat przy autoryzowanym montaŝu Dane techniczne WATT CPC 9+: 7

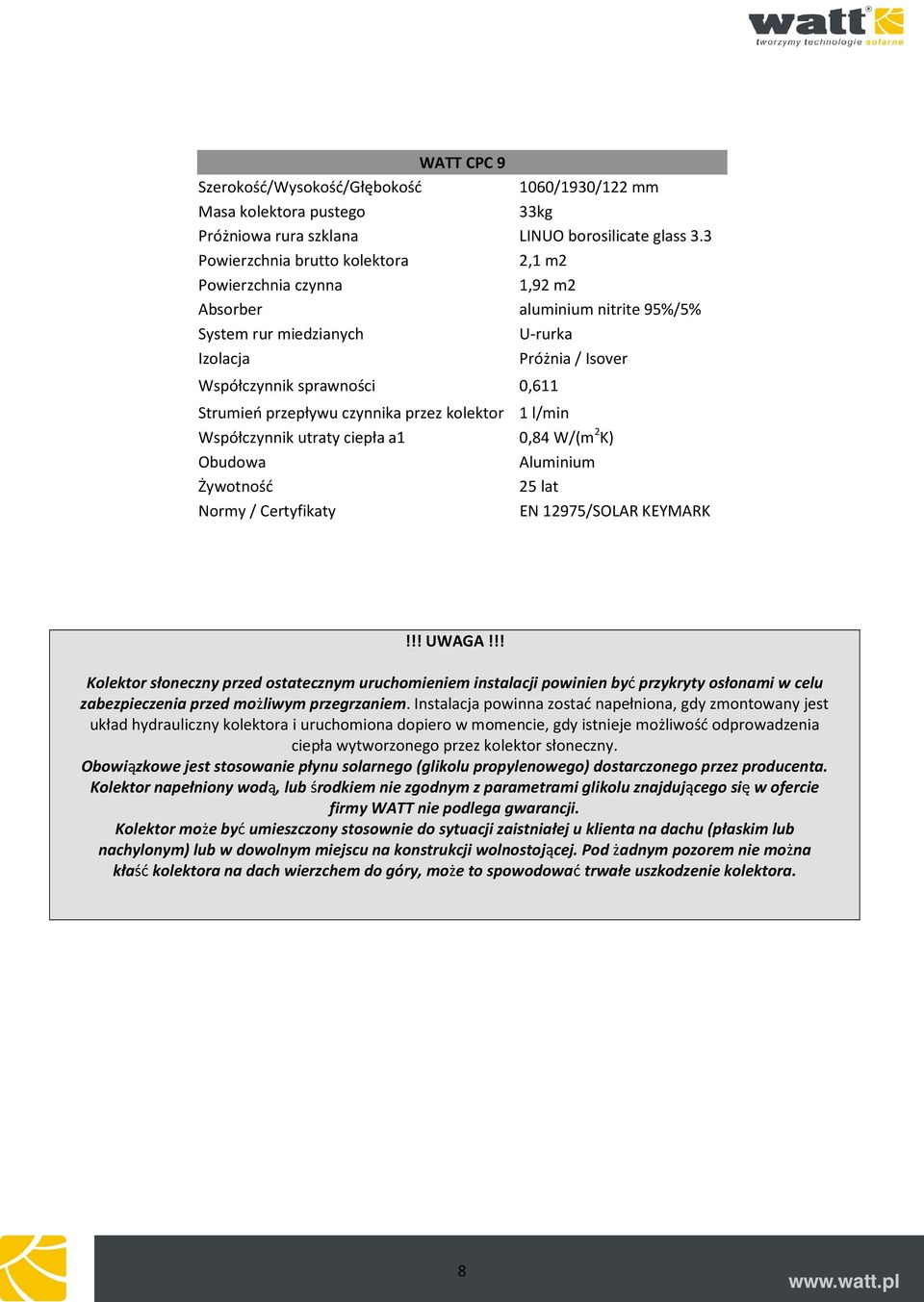

8 WATT CPC 9 Szerokość/Wysokość/Głębokość 1060/1930/122 mm Masa kolektora pustego 33kg Próżniowa rura szklana LINUO borosilicate glass 3.3 Powierzchnia brutto kolektora 2,1 m2 Powierzchnia czynna 1,92 m2 Absorber aluminium nitrite 95%/5% System rur miedzianych U-rurka Izolacja Próżnia / Isover Współczynnik sprawności 0,611 Strumień przepływu czynnika przez kolektor 1 l/min Współczynnik utraty ciepła a1 0,84 W/(m 2 K) Obudowa Aluminium Żywotność 25 lat Normy / Certyfikaty EN 12975/SOLAR KEYMARK!!! UWAGA!!! Kolektor słoneczny przed ostatecznym uruchomieniem instalacji powinien być przykryty osłonami w celu zabezpieczenia przed możliwym przegrzaniem. Instalacja powinna zostać napełniona, gdy zmontowany jest układ hydrauliczny kolektora i uruchomiona dopiero w momencie, gdy istnieje możliwość odprowadzenia ciepła wytworzonego przez kolektor słoneczny. Obowiązkowe jest stosowanie płynu solarnego (glikolu propylenowego) dostarczonego przez producenta. Kolektor napełniony wodą, lub środkiem nie zgodnym z parametrami glikolu znajdującego się w ofercie firmy WATT nie podlega gwarancji. Kolektor może być umieszczony stosownie do sytuacji zaistniałej u klienta na dachu (płaskim lub nachylonym) lub w dowolnym miejscu na konstrukcji wolnostojącej. Pod żadnym pozorem nie można kłaść kolektora na dach wierzchem do góry, może to spowodować trwałe uszkodzenie kolektora. 8

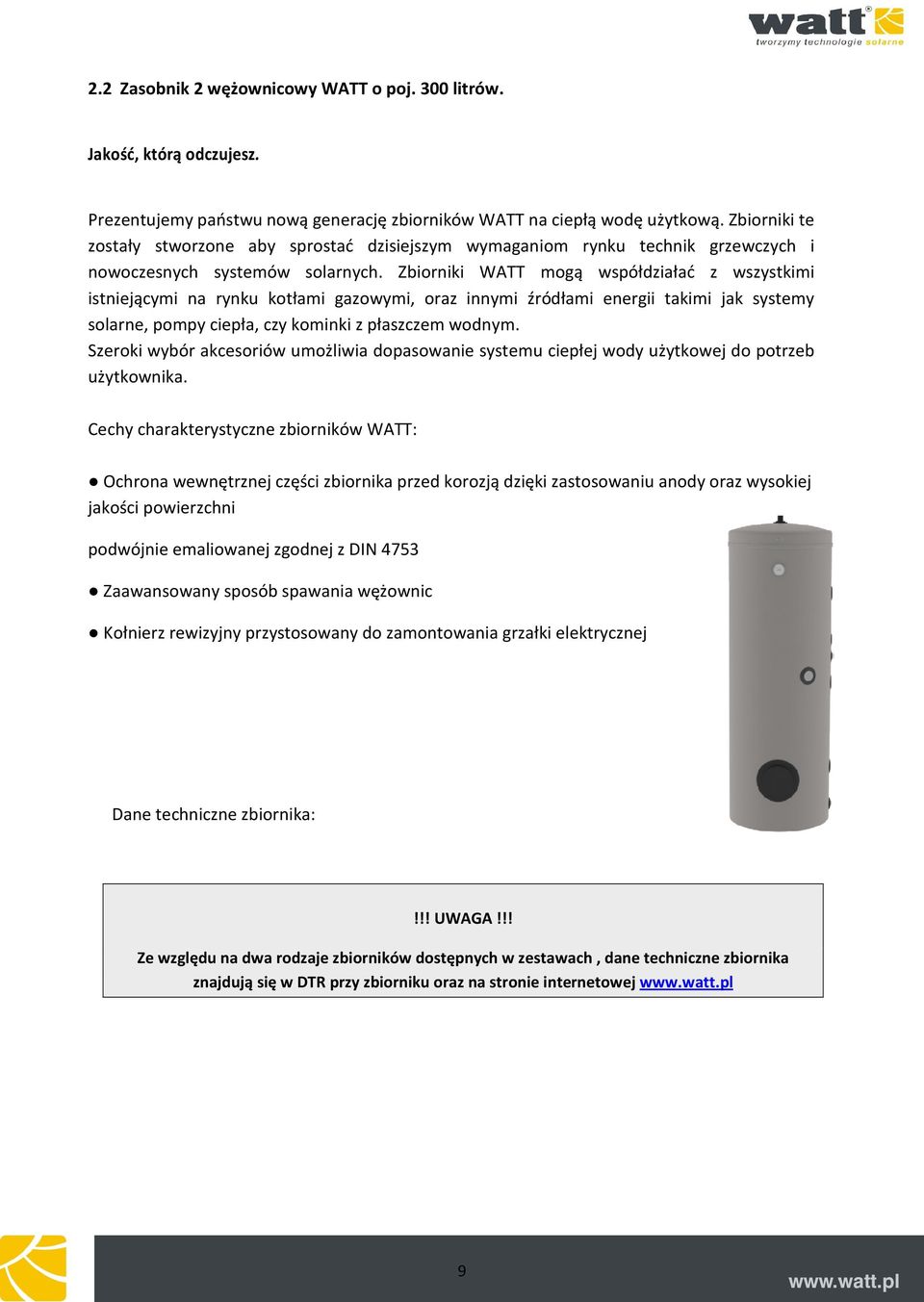

9 2.2 Zasobnik 2 wężownicowy WATT o poj. 300 litrów. Jakość, którą odczujesz. Prezentujemy państwu nową generację zbiorników WATT na ciepłą wodę użytkową. Zbiorniki te zostały stworzone aby sprostać dzisiejszym wymaganiom rynku technik grzewczych i nowoczesnych systemów solarnych. Zbiorniki WATT mogą współdziałać z wszystkimi istniejącymi na rynku kotłami gazowymi, oraz innymi źródłami energii takimi jak systemy solarne, pompy ciepła, czy kominki z płaszczem wodnym. Szeroki wybór akcesoriów umożliwia dopasowanie systemu ciepłej wody użytkowej do potrzeb użytkownika. Cechy charakterystyczne zbiorników WATT: Ochrona wewnętrznej części zbiornika przed korozją dzięki zastosowaniu anody oraz wysokiej jakości powierzchni podwójnie emaliowanej zgodnej z DIN 4753 Zaawansowany sposób spawania wężownic Kołnierz rewizyjny przystosowany do zamontowania grzałki elektrycznej Dane techniczne zbiornika:!!! UWAGA!!! Ze względu na dwa rodzaje zbiorników dostępnych w zestawach, dane techniczne zbiornika znajdują się w DTR przy zbiorniku oraz na stronie internetowej 9

10 2.3 Regulator ReSolWATT II Sterownik obsługuje podstawową instalację solarną z podgrzewaniem zbiornika wężownicowego. Regulator mierzy różnicę temperatur między kolektorami a zbiornikiem i uruchamia pompę przy zadanej różnicy temperatur. Sterownik posiada animowany schemat układu pracy na którym widać pracę pompy oraz aktualnie mierzoną temperaturę. Dostępne funkcje: ochrony systemu przed zamarzaniem kilka opcji regulacji temperatury maksymalnej i minimalnej zasobnika i kolektora licznik roboczogodzin pracy pompy solarnej płynna regulacja obrotów pompy solarnej Dane techniczne: Nazwa Zasilanie Zakres pomiarowy Montaż Wymiary Przekaźnik Temperatura pracy Temperatura składowania Wymiar /ilość V (50Hz...60Hz) O C kolektor i zasobnik Do ściany, możliwość zabudowy do tablicy rozdzielczej 172x110x46 mm Półprzewodnikowy 1,6 (1) A 250V 0 O C - 40 O C Wersja oprogramowania Wyświetlacz -10 O C - 80 O C Ekran systemowy do wizualizacji układu, 8 symboli stanu systemu i lampka kontrolna pracy!!! UWAGA!!! Szczegółowe dane techniczne sterownika znajdują się w instrukcji przy sterowniku oraz na stronie internetowej 10

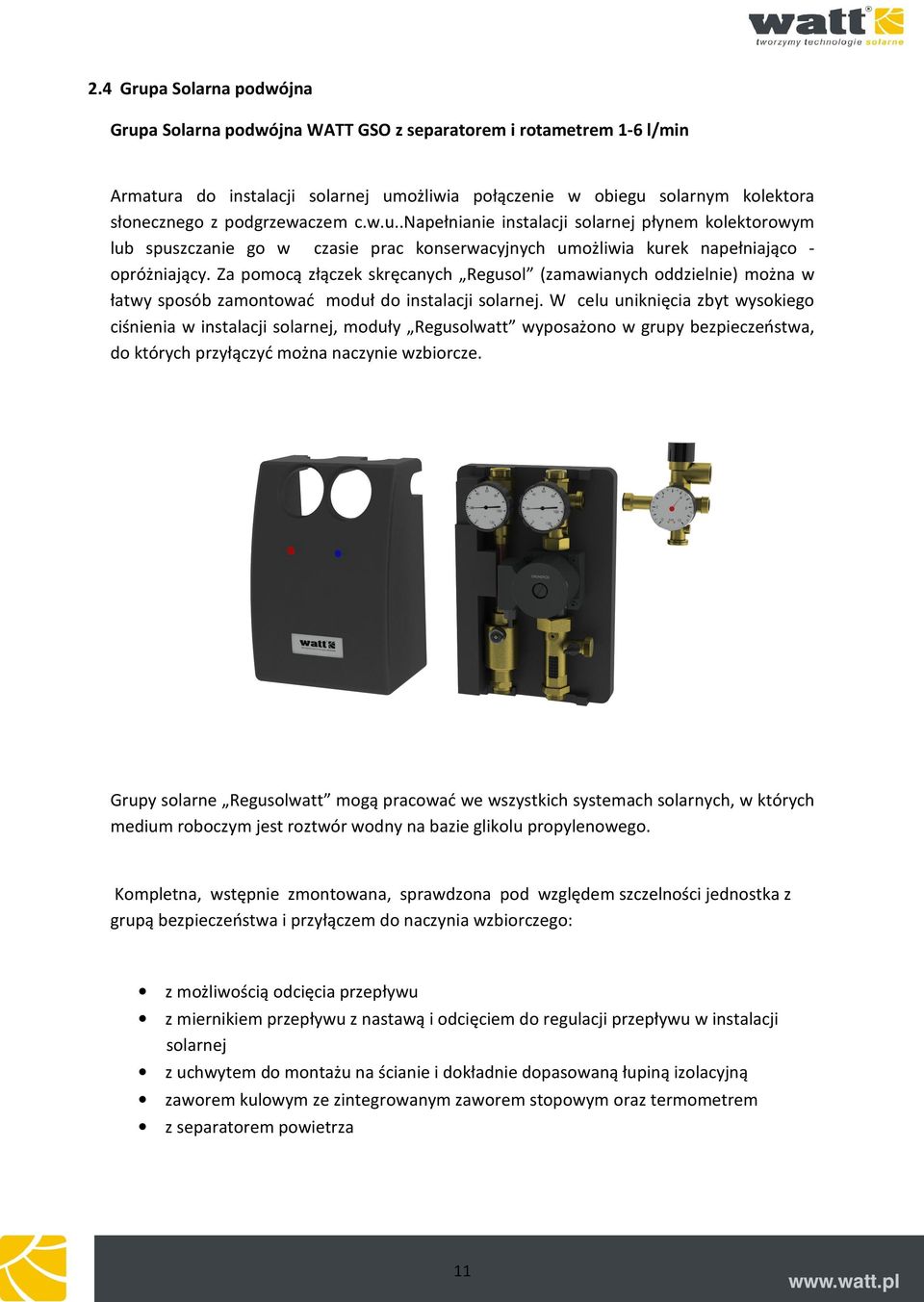

11 2.4 Grupa Solarna podwójna Grupa Solarna podwójna WATT GSO z separatorem i rotametrem 1-6 l/min Armatura do instalacji solarnej umożliwia połączenie w obiegu solarnym kolektora słonecznego z podgrzewaczem c.w.u..napełnianie instalacji solarnej płynem kolektorowym lub spuszczanie go w czasie prac konserwacyjnych umożliwia kurek napełniająco - opróżniający. Za pomocą złączek skręcanych Regusol (zamawianych oddzielnie) można w łatwy sposób zamontować moduł do instalacji solarnej. W celu uniknięcia zbyt wysokiego ciśnienia w instalacji solarnej, moduły Regusolwatt wyposażono w grupy bezpieczeństwa, do których przyłączyć można naczynie wzbiorcze. Grupy solarne Regusolwatt mogą pracować we wszystkich systemach solarnych, w których medium roboczym jest roztwór wodny na bazie glikolu propylenowego. Kompletna, wstępnie zmontowana, sprawdzona pod względem szczelności jednostka z grupą bezpieczeństwa i przyłączem do naczynia wzbiorczego: z możliwością odcięcia przepływu z miernikiem przepływu z nastawą i odcięciem do regulacji przepływu w instalacji solarnej z uchwytem do montażu na ścianie i dokładnie dopasowaną łupiną izolacyjną zaworem kulowym ze zintegrowanym zaworem stopowym oraz termometrem z separatorem powietrza 11

12 Dane techniczne: Temperatura pracy ciągłej 120 C Krótkotrwała temperatura rozruchu 160 C Maksymalne ciśnienie (zawór 6 bar bezpieczeństwa) Ciśnienie otwierające zawór stopowy: 20 mbar Pompa Grundfos UPS 25/60 Pobór mocy -stopień W -stopień W -stopień W Maksymalna wysokość podnoszenia: Maksymalny wydatek Mierniki przepływu wg zakresu nastaw 6 m 3,5 m3 1-6 l/min 12

13 2.5 Naczynie wzbiorcze firmy ELBI W wyniku nagrzewania się płynu roboczego w kolektorach do wysokiej temperatury następuje wzrost objętości płynu. Do kompensacji wzrostu objętości w układzie zastosowano naczynie przeponowe o odpowiednio dobranej pojemności. Naczynie wzbiorcze jest integralną częścią każdego zestawu solarnego, będącego w ofercie firmy Watt. Jego pojemność została dobrana w zależności od charakterystyki danego zestawu w zgodzie z obowiązującymi przepisami i normami. Zestawy solarne są wyposażone w naczynia wzbiorcze renomowanej włoskiej firmy ELBI, co gwarantuje ich wysoką niezawodność. Dane techniczne ELBI ER 50CE: pojemność 50 l. maksymalne ciśnienie robocze 10 bar ciśnienie wpompowane 1,5bar wysokość 500 mm średnica 400 mm przyłącze 1'' Dla zapewnienia bezpieczeństwa przed nadmiernym wzrostem ciśnienia w zastawie zastosowano również zawór bezpieczeństwa 6 bar. Zawór ten jest integralną częścią grupy solarnej. W przypadku ubytku płynu roboczego przez zawór bezpieczeństwa niezbędne jest uzupełnienie instalacji identycznym płynem. 2.6 Zestaw do podłączenia grupy solarnej Kompletny zestaw służący do podłączenia podwójnej grupy solarnej do zbiornika i instalacji 18 mm. W skład zestawu wchodzą : elastyczny wąż ze stali nierdzewnej (w otulinie) oraz komplet złączek. 13

14 2.7 Płyn do kolektorów WATT CPC 20l. Płyn niskokrzepnący TYFOCOR na bazie glikolu propylenowego. Zastosowanie płynów solarnych z oferty firmy WATT gwarantuje zachowanie gwarancji oraz pełną satysfakcję z funkcjonowania układu solarnego. Płyn odporny jest na wysokie temperatury występujące podczas pracy w kolektorach oraz niskie występujące w okresie zimowym. Preparat posiada certyfikat PZH potwierdzający bezpieczeństwo w razie połączenia z wodą pitną. Podstawowe parametry fizyczno-chemiczne: Parametr Jednostka Wartość Barwa - fluoryzująca czerwień Temp. krzepnięcia O C -28 Temp. wrzenia O C >100 Temp. zapłonu O C brak Prężność pary przy 20 O C mbar 20 Gęstość przy 20 O C g/cm 3 1,03 Rozpuszczalność w wodzie - całkowicie rozpuszczalny Lepkość przy 20 O C mm 2 /s 5 Wartość ph przy 500g/l., 20 O C - 9,0-10,5 Płynu nie należy rozcieńczać z wodą oraz mieszać z innymi preparatami. 14

15 3. Po wykonaniu instalacji autoryzowany instalator / klient powinien sprawdzić poprawność wykonania następujących czynności: 3.1. Odpowiedni dobór rurek do instalacji oraz sposób ich podłączenia: a). Rurki w instalacji glikolu powinny być wykonane z miedzi lub ze stali, nie można stosować pod żadnym pozorem rurek PCV. Można również stosować rurki preizolowane ze stali nierdzewnej, ale nie zaleca się stosowania ich na odcinkach dłuższych niż 10m ze względu na problemy z odpowietrzeniem instalacji. b). Lut stosowany do instalacji powinien być lutem twardym np.: (PbCu). Zamiast lutu można stosować również złączki zaciskowe z pierścieniami. Nie należy stosować złączek zawierających elementy gumowe bądź plastikowe. Uszczelnienie instalacji w miejscach śrubunków należy wykonać z konopi i pasty uszczelniającej. Należy pamiętać, że temperatura w instalacji dochodzi do 280 O C Odpowiednie zabezpieczenie przed zapowietrzaniem. Jeżeli instalacja jest długa i na rurkach znajdują się tzw. syfony wynikające z ukształtowania instalacji to w takich miejscach powinno się stosować odpowietrzniki w celu lepszego i dokładniejszego odpowietrzenia instalacji Odpowiednia izolacja instalacji Instalacja na całej długości powinna być izolowana otuliną. Należy zwrócić uwagę na sposób montażu otuliny i jakość połączeń Szczelność instalacji Należy sprawdzić czy instalacja jest szczelna i sucha, czy po dłuższym czasie nie ma większych spadków ciśnienia 3.5. Sprzęt do napełniania i odpowietrzania. Należy zwrócić uwagę na sposób odpowietrzenia instalacji przez instalatora. Instalator powinien posiadać profesjonalny sprzęt do napełniania, płukania i odpowietrzania systemów solarnych. Wyglądem przypominać powinien stację dostępną w naszej ofercie. Można również używać innych urządzeń posiadających pompy o odpowiednich parametrach, zdolne doprowadzić ciśnienie w instalacji w trakcie napełniania do 5 BAR. a). Najlepszym sposobem odpowietrzenia jest wykonywanie tzw. skoków ciśnień. Zakręcanie króćca powrotnego do pompy i zwiększanie przez to ciśnienia, a następnie szybkie zwolnienie zaworu. Dobrze odpowietrzona instalacja charakteryzuje się tym, że ciśnienie po zamknięciu zaworu rośnie bardzo szybko do granic zaworu bezpieczeństwa (6 BAR) b). Instalację powinno się odpowietrzać w obie strony, tak aby usunąć powietrze zarówno z kolektorów jak i ze zbiornika 15

16 3.6. Sposób zabezpieczenia kolektorów przed promieniowaniem słonecznym w czasie instalacji Bardzo istotne jest, aby kolektory w czasie instalowania na dachu, podłączania, napełniania, odpowietrzania i regulowania instalacji powinny być przykryte. Jeżeli jest to możliwe powinny znajdować się pod folią, plandeką bądź zakryte oryginalnymi kartonami!!! UWAGA!!! ABSOLUTNIE NIE NALEŻY ODWRACAĆ KOLEKTORÓW PRÓŻNIOWYCH I PŁASKICH FRONTEM W STRONĘ DACHU 3.7. Sprawdzić ustawienia przepływu Po dokładnym odpowietrzeniu należy sprawdzić przepływ na rotametrze. Przepływ powinien być regulowany na rotametrze w trakcie manualnej pracy pompy (100% obrotów). Zgodnie z wytycznymi projektowymi 1 l/min na jeden kolektor WATT CPC Sprawdzić jakość płynu Należy sprawdzić czy płyn w instalacji jest płynem zalecanym przez firmę WATT, czy nie jest rozwodniony lub mieszany z innymi środkami nie spełniającymi atestów PZH.!!! UWAGA!!! JEDYNIE PŁYNY ZNAJDUJĄCE SIĘ W OFERCIE FIRMY WATT SĄ W 100% NEUTRALNE DLA ZDROWIA NIETOKSYCZNE, STOSUJĄC INNE PŁYNY TRACISZ GWARANCJĘ NA CAŁY SYSTEM SOLARNY 3.9. Sprawdź czy zastosowano oryginalne naczynia Naczynie przeponowe powinno być dobrane odpowiednio do instalacji, w tym przypadku 50l. Można również skorzystać z programu obliczeniowego dostępnego na stronie Zimna instalacja powinna mieć ciśnienie w zakresie 2-2,5 BAR w zależności od wysokości statycznej. 16
