1 INSTRUKCJA OBSŁUGI ZESTAWU SOLARNEGO WATT LAJT DUO V1 V4 PLUS

2 Spis treści 1. Schematy działania oraz składy zestawu z kolektorami WATT LAJT DUO V1 V4 PLUS Schemat ogólny zestawu WATT LAJT DUO V1 PLUS Elementy zestawu WATT LAJT DUO V1 PLUS Schemat ogólny zestawu WATT LAJT DUO V2 PLUS Elementy zestawu WATT LAJT DUO V2 PLUS Schemat ogólny zestawu WATT LAJT DUO V3 PLUS Elementy zestawu WATT LAJT DUO V3 PLUS Schemat ogólny zestawu WATT LAJT DUO V4 PLUS Elementy zestawu WATT LAJT DUO V4 PLUS Opis głównych elementów wchodzących w skład zestawu Kolektor WATT CPC Bufor wężownicowy podwójny ZWZ Regulator Grupa solarna Naczynie wzbiorcze Zestaw do podłączenia kolektora oraz grupy solarnej Zabezpieczenie zbiornka dwufunkcyjnego Płyn do kolektorów WATT CPC 20l Instrukcja montażu uchwytu dachowego Instrukcja montażu konstrukcji wolnostojącej Po wykonaniu instalacji autoryzowany instalator / klient powinien sprawdzić poprawność wykonania następujących czynności: Odpowiedni dobór rurek do instalacji oraz sposób ich podłączenia: Odpowiednie zabezpieczenie przed zapowietrzaniem Odpowiednia izolacja instalacji Szczelność instalacji... 29

3 3.5. Sprzęt do napełniania i odpowietrzania Sposób zabezpieczenia kolektorów przed promieniowaniem słonecznym w czasie instalacji Sprawdzić ustawienia przepływu Sprawdzić jakość płynu Sprawdź czy zastosowano oryginalne naczynia

4 Szanowni Państwo, Dziękujemy serdecznie za podjęcie decyzji o zakupie promocyjnego zestawu solarnego WATT LAJT DUO V1 V4 PLUS. Nowa linia kolektorów słonecznych WATT CPC 9 + odpowiada na potrzeby rozwijającego się rynku odnawialnych źródeł energii w Polsce. Lekkie kolektory aluminiowe w kompletnych zestawach solarnych plus atrakcyjna cena. Każdy z kolektorów serii WATT Lajt posiada certyfikat Solar Keymark. Można je szybko i wygodnie zamontować na każdym dachu, elewacji i obok budynków. Znakomicie sprawdzają się do podgrzewania wody użytkowej w domach jednorodzinnych, hotelach, szpitalach, budynkach użyteczności publicznej, a także do wspomagania centralnego ogrzewania. Dzięki wysokim parametrom zestawy solarne WATT Lajt są doskonałą inwestycją w ramach programu NFOŚiGW dotacji 45 procent do kredytu na zakup i montaż kolektorów słonecznych. Poniższa instrukcja przedstawia jedynie podstawowe elementy zestawu wraz z krótkim opisem. Pełna instrukcja montażu znajduje się na stronie oraz została dostarczona Państwa instalatorowi. Prosimy o skorzystanie z usług doświadczonych firm instalatorskich, które dokonają montażu zestawu zgodnie z wytycznymi projektowymi stosownie do Państwa wymagań. 4

5 1. Schematy działania oraz składy zestawu z kolektorami WATT LAJT DUO V1 V4 PLUS 1.1 Schemat ogólny zestawu WATT LAJT DUO V1 PLUS 5

6 1.1.1 Elementy zestawu WATT LAJT DUO V1 PLUS Symbol Nazwa Ilość Kolektor próżniowy WATT CPC 9+ podwyższona sprawność o 8 % - Nowość Podstawa motażowa III Bufor wężownicowy SISS 350/ Płyn do kolektorów WATT CPC-20l Płyn do kolektorów WATT CPC-10l Regulator ResolWATT Plus Złączka zaciskowa mufowa 15mm do CPC Zaślepka boczna zaciskowa 15mm CPC Zaślepka ochronna boczna do CPC Złączka redukcyjna zaciskowa 18mm 15 mm Grupa solarna pojedyncza z rotametrem 2 15 l RegusolWATT Zestaw do podłączenia pojedynczej grupy solarnej RegusolWATT ze zbiornikiem Naczynie wzbiorcze do kolektorów 50 l z uchwytem solarnym Separator powietrza z zaciskiem na 18 mm Zawór 3-drogowy przełączający 3/4 GW Złączka do naczynia wzbiorczego 1 1 6

7 1.2 Schemat ogólny zestawu WATT LAJT DUO V2 PLUS 7

8 1.2.1 Elementy zestawu WATT LAJT DUO V2 PLUS Symbol Nazwa Ilość Kolektor próżniowy WATT CPC Podstawa motażowa V Bufor wężownicowy podwójny SISS 500/ Płyn do kolektorów WATT CPC-20l Regulator ResolWATT Plus Złączka zaciskowa mufowa 15mm do CPC Zaślepka boczna zaciskowa 15mm CPC Zaślepka ochronna boczna do CPC Złączka redukcyjna zaciskowa 22mm 15 mm Grupa solarna pojedyncza z rotametrem 2 15 l RegusolWATT Zestaw do podłączenia pojedynczej grupy solarnej RegusolWATT ze zbiornikiem Naczynie wzbiorcze do kolektorów 80 l z uchwytem solarnym Separator powietrza z zaciskiem na 22 mm Zawór 3-drogowy przełączający 3/4 GW Złączka do naczynia wzbiorczego 1 1 8

9 1.3 Schemat ogólny zestawu WATT LAJT DUO V3 PLUS 9

10 1.3.1 Elementy zestawu WATT LAJT DUO V3 PLUS Symbol Nazwa Ilość Kolektor próżniowy WATT CPC Podstawa motażowa III Bufor wężownicowy podwójny SISS 750/ Płyn do kolektorów WATT CPC-20l Regulator ResolWATT Plus Złączka zaciskowa mufowa 15mm do CPC Zaślepka boczna zaciskowa 15mm CPC Zaślepka ochronna boczna do CPC Złączka redukcyjna zaciskowa 18mm 15 mm Grupa solarna pojedyncza z rotametrem 2 15 l RegusolWATT Zestaw do podłączenia pojedynczej grupy solarnej RegusolWATT ze zbiornikiem Naczynie wzbiorcze do kolektorów 80 l z uchwytem solarnym Separator powietrza z zaciskiem na 22 mm Zawór 3-drogowy przełączający 3/4 GW Złączka do naczynia wzbiorczego

11 1.4 Schemat ogólny zestawu WATT LAJT DUO V4 PLUS 11

12 1.4.1 Elementy zestawu WATT LAJT DUO V4 PLUS Symbol Nazwa Ilość Kolektor próżniowy WATT CPC Podstawa motażowa IV Bufor wężownicowy podwójny SISS 900/ Płyn do kolektorów WATT CPC-20l Złączka zaciskowa mufowa 15mm do CPC Zaślepka boczna zaciskowa 15mm CPC Zaślepka ochronna boczna do CPC Złączka redukcyjna zaciskowa 18mm 15 mm Regulator ResolWATT Plus Grupa solarna pojedyncza z rotametrem 2 15 l RegusolWATT Zestaw do podłączenia pojedynczej grupy solarnej RegusolWATT ze zbiornikiem Naczynie wzbiorcze do kolektorów 100 l z uchwytem solarnym Zawór 3-drogowy przełączający 3/4 GW Złączka do naczynia wzbiorczego Separator powietrza z zaciskiem na 22 mm 1 12

13 2. Opis głównych elementów wchodzących w skład zestawu 2.1 Kolektor WATT CPC 9 + Kolektor WATT CPC 9 + stanowi bardzo nowoczesne rozwiązanie techniczne w dziedzinie technik solarnych. Całoroczny 9-rurowy kolektor próżniowy u-type z parabolicznym lustrem CPC. Dostarcza energii na potrzeby CWU oraz wspomagania CO. Próżnia pomiędzy dwoma ściankami tuby borosilikatowej zapewnia maksymalną izolację termiczną. Zmodernizowany układ hydrauliczny sprawniej przekazuje ciepło. Bardziej wytrzymałe paraboliczne lustro CPC skupia rozproszone promieniowanie słoneczne na absorberze napylonym na wewnętrznej ściance tuby. Budowa i zasada działania lustra parabolicznego CPC 13

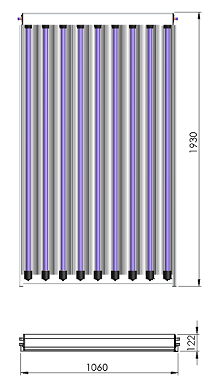

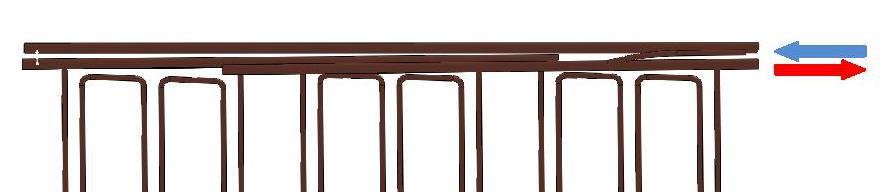

14 - Schemat hydrauliczny - główne wymiary i budowa -Połączenie ( maksymalnie 3 kolektorów w sekcji ) - Dane techniczne szer./wys./głęb. width/lenght/depth breite/lange/dicke rury przepływowe flow pipes / durchflussrohre masa kolektora pustego mase of empty collectors / gewicht des leeren kollektors objętość cieczy w kolektorze cubic capacity of liquid in collector / flüssigkeitsinhalt liczba rur szklanych number of glass tubes / anzahl der glasrohre powierzchnia brutto kolektora gross surface of collector / bruttofläche powierzchnia czynna active surface / effektive absorberfläche króćce przyłączeniowe connector pipes / anschlussgröße współczynnik sprawności η o coefficiency factor / konversionsfaktor maksymalne ciśnienie robocze maximum working pressure / max. betriebsdruck strumień przepływu czynnika przez kolektor agent flux through collector / empfohiene durchflussmenge 1050/1935/121mm 1xØ15x1x1070mm 2xØ15x1x1025mm 9Xø8x0,5x3560mm 31 kg 1,06 l. 9 2,0 m 2 1,805 m 2 15 mm 0,611 0,6MPa 1 l./min 14

15 współczynnik utraty ciepła a1 heat loss coefficiency a1 / Wärmedurchgangskoeffizient a1 Zależność temperatury utraty ciepła, a2 Temperature depence of the heat loss coefficiency a2/ Temperaturabhangiger Wärmedurchgangskoeffizient a2 maksymalna temperatura stagnacji maximum stagnation temperature / stagnationstemperatur izolacja próżnia i wełna mineralna insulation vacuum, mineral wool / isolation vacuum, mineral wolle rura próżniowa vacuum tube / vakuumrohr Aluminiowe Lustro CPC Aluminium CPC mirror / aluminium CPC Spiegel Obudowa housing / gehäuse 0,84 W/ (m 2 K) 0,0053 W/(m 2 K) 303 C Próżnia/Isover Boro silikat /37/1,6/1800 mm wysoko refleksyjne high reflex / hochdruck reflex Aluminiowa / aluminium!!! UWAGA!!! Kolektor słoneczny przed ostatecznym uruchomieniem instalacji powinien być przykryty osłonami w celu zabezpieczenia przed możliwym przegrzaniem absorbera. Instalacja powinna zostać napełniona, gdy zmontowany jest układ hydrauliczny kolektora i uruchomiona dopiero w momencie, gdy istnieje możliwość odprowadzenia ciepła wytworzonego przez kolektor słoneczny. Obowiązkowe jest stosowanie płynu solarnego (glikolu propylenowego) dostarczonego przez producenta. Kolektor napełniony wodą, lub środkiem nie zgodnym z parametrami glikolu znajdującego się w ofercie firmy WATT nie podlega gwarancji. Kolektor może być umieszczony stosownie do sytuacji zaistniałej u klienta na dachu (płaskim lub nachylonym) lub w dowolnym miejscu na konstrukcji wolnostojącej. Pod żadnym pozorem nie moŝna kłaść kolektora na dach wierzchem do góry, może to spowodować trwałe uszkodzenie kolektora. 15

16 2.2 Bufor wężownicowy podwójny SISS Jakość, którą odczujesz. Prezentujemy państwu nową generację zbiorników WATT na ciepłą wodę użytkową. Zbiorniki te zostały stworzone aby sprostać dzisiejszym wymaganiom rynku technik grzewczych i nowoczesnych systemów solarnych. Zbiorniki WATT mogą współdziałać z wszystkimi istniejącymi na rynku kotłami gazowymi, oraz innymi źródłami energii takimi jak systemy solarne, pompy ciepła, czy kominki z płaszczem wodnym. Szeroki wybór akcesoriów umożliwia dopasowanie systemu ciepłej wody użytkowej do potrzeb użytkownika. Cechy charakterystyczne zbiorników WATT: Ochrona wewnętrznej części zbiornika przed korozją dzięki zastosowaniu anody oraz wysokiej, jakości powierzchni podwójnie emaliowanej zgodnej z DIN 4753 Zaawansowany sposób spawania wężownic Wężownica o dużej powierzchni wymiany ciepła Dane techniczne bufora:!!! UWAGA!!! Ze względu na dwa rodzaje buforów dostępnych w zestawach, dane techniczne zbiornika znajdują się w DTR przy zbiorniku oraz na stronie internetowej 16

17 2.3 Regulator Sterownik obsługuje 9 różnych schematów pracy, zarówno przy układach z dwoma zasobnikami jak i dwoma polami kolektorów. Posiada także układ do dogrzewania zasobnika kotłem oraz do wspomagania centralnego ogrzewania. Podstawowe funkcje sterownika: Wskazuje temperatury mierzone przez czujniki oraz aktualną prędkość pracy pompy solarnej Licznik godzin pracy pompy solarnej Dostępna jest funkcja ochrony systemu przed zamarzaniem Kilka opcji regulacji temperatur maksymalnych i minimalnych zasobnika i kolektora Funkcja ładowania oscylacyjnego umożliwiająca ładowanie zasobnika i basenu Manualny tryb pracy pomp/zaworów Funkcja termostatu z ustawieniem czasowym Dane techniczne: Nazwa Zasilanie Zakres pomiarowy Montaż Wymiary Przekaźnik Temperatura pracy Temperatura składowania Wymiar /ilość V (50Hz...60Hz) O C kolektor i zasobnik Do ściany, możliwość zabudowy do tablicy rozdzielczej 172x110x46 mm Półprzewodnikowy 1,6 (1) A 250V 0 O C - 40 O C Wersja oprogramowania Wyświetlacz -10 O C - 80 O C Ekran systemowy do wizualizacji układu, 8 symboli stanu systemu i lampka kontrolna pracy 17

18 !!! UWAGA!!! Szczegółowe dane techniczne sterownika znajdują się w instrukcji przy sterowniku oraz na stronie internetowej Grupa solarna Armatura do instalacji solarnej umożliwia połączenie w obiegu solarnym kolektora słonecznego z podgrzewaczem c.w.u. W instalacjach, w których rury zasilania i powrotu są od siebie oddalone można zamontować jednopionowy, pompowy moduł RegusolWATT. Napełnianie instalacji solarnej płynem kolektorowym lub spuszczanie go w czasie prac konserwacyjnych umożliwia kurek napełniająco - opróżniający. Za pomocą złączek skręcanych Regusol (zamawianych oddzielnie) można w łatwy sposób zamontowć moduł do instalacji solarnej. W celu uniknięcia zbyt wysokiego ciśnienia w instalacji solarnej, moduły RegusolWATT wyposażono w grupy bezpieczeństwa, do których przyłączyć można naczynie wzbiorcze. Grupy solarne RegusolWATT mogą pracować we wszystkich systemach solarnych, w których medium roboczym jest roztwór wodny na bazie glikolu propylenowego. Kompletna, wstępnie zmontowana, sprawdzona pod względem szczelności jednostka z grupą bezpieczeństwa i przyłączem do naczynia wzbiorczego: z możliwością odcięcia przepływu z miernikiem przepływu z nastawą i odcięciem do regulacji przepływu w instalacji solarnej z uchwytem do montażu na ścianie i dokładnie dopasowaną łupiną izolacyjną z zaworem kulowym ze zintegrowanym zaworem stopowym oraz termometrem 18

19 Dane techniczne: Temperatura pracy ciągłej 120 C Krótkotrwała temperatura 160 C rozruchu Maksymalne ciśnienie (zawór 6 bar bezpieczeństwa) Ciśnienie otwierające zawór 20 mbar stopowy: Pompa Grundfos UPS 25/60 Pobór mocy -stopień W -stopień W -stopień W Maksymalna wysokość podnoszenia: Maksymalny wydatek Mierniki przepływu wg zakresu nastaw 6 m 3,5 m l/min 19

20 2.5 Naczynie wzbiorcze W wyniku nagrzewania się płynu roboczego w kolektorach do wysokiej temperatury następuje wzrost objętości płynu. Do kompensacji wzrostu objętości w układzie zastosowano naczynie przeponowe o odpowiednio dobranej pojemności. Naczynie wzbiorcze jest integralną częścią każdego zestawu solarnego, będącego w ofercie firmy Watt. Jego pojemność została dobrana w zależności od charakterystyki danego zestawu w zgodzie z obowiązującymi przepisami i normami. Zestawy solarne są wyposażone w naczynia wzbiorcze renomowanej włoskiej firmy ELBI, co gwarantuje ich wysoką niezawodność. Dla zapewnienia bezpieczeństwa przed nadmiernym wzrostem ciśnienia w zastawie zastosowano również zawór bezpieczeństwa 6 bar. Zawór ten jest integralną częścią grupy solarnej. W przypadku ubytku płynu roboczego przez zawór bezpieczeństwa niezbędne jest uzupełnienie instalacji identycznym płynem. Dane techniczne naczynia wzbiorczego:!!! UWAGA!!! Ze względu na trzy rodzaje naczyń wzbiorczych dostępnych w zestawach, dane techniczne naczynia znajdują się w DTR przy zbiorniku oraz na stronie internetowej Zestaw do podłączenia kolektora oraz grupy solarnej!!! UWAGA!!! Ze względu na różne rodzaje zestawów do podłączenia kolektora oraz grupy solarnej dostępnych w zestawach, dane techniczne zestawów znajdują się w DTR przy zbiorniku oraz na stronie internetowej 20

21 2.7 Zabezpieczenie zbiornka dwufunkcyjnego W zbiornikach dwufunkcyjnych (CWU + CO), które zostaną narażone na wzrost ciśnienia powyżej dopuszczalnych wartość dochodzi do zgniecenia wewnętrznego płaszcza CWU, odpadnięcia wewnętrznej warstwy emaliowanej i w ostatniej fazie korozji i rozszczelnienia. Objawem takiego uszkodzenia jest wzrost ciśnienia w układzie CO do wartości ciśnienia z instalacji CWU. W celu uniknięcia powyższej usterki zaleca się stosowanie konsoli zabezpieczającej z manometrem, odpowietrznikiem i zaworem bezpieczeństwa. Konsola zabezpieczająca z manometrem, odpowietrznikiem i zaworem bezp. 21

22 Schemat przedstawiający podłączenie konsoli zabezpieczającej wraz z naczyniem przeponowym do płaszcza CO w zbiorniku typu SISS lub ZWZ.W celu zapewnienia prawidłowego działania armatury należyinstalować ją w miejscu chronionym przed mrozem. Wylot zaworu bezpieczeństwa musi być otwarty i dobrze widoczny, zaś odpływ wody musi być skierowany do przewodu ściekowego. Pomiędzy zaworem bezpieczeństwa a wlotem zimnej wody do zbiornika wody gorącej nie wolno instalować zaworu odcinającego ani żadnego innego elementu ograniczającego przepływ. 2.8 Płyn do kolektorów WATT CPC 20l. Płyn niskokrzepnący TYFOCOR na bazie glikolu propylenowego. Zastosowanie płynów solarnych z oferty firmy WATT gwarantuje zachowanie gwarancji oraz pełną satysfakcję z funkcjonowania układu solarnego. Płyn odporny jest na wysokie temperatury występujące podczas pracy w kolektorach oraz niskie występujące w okresie zimowym. Preparat posiada certyfikat PZH potwierdzający bezpieczeństwo w razie połączenia z wodą pitną. Podstawowe parametry fizyczno-chemiczne: Parametr Jednostka Wartość Barwa - fluoryzująca czerwień Temp. krzepnięcia O C -28 Temp. wrzenia O C >100 Temp. zapłonu O C brak Prężność pary przy 20 O C mbar 20 Gęstość przy 20 O C g/cm 3 1,03 Rozpuszczalność w wodzie - całkowicie rozpuszczalny Lepkość przy 20 O C mm 2 /s 5 Wartość ph przy 500g/l., 20 O C - 9,0-10,5 Płynu nie należy rozcieńczać z wodą oraz mieszać z innymi preparatami. 22

23 2.9 Instrukcja montażu uchwytu dachowego ELEMENTY SKŁADOWE UD SYMBOL UCHWYTU UD1 UD2 UD3 UD4 UD5 ELEMENT U W P1 2 P 1,5 4 4 P LP S/L STRZAŁKA WSKAZUJE MIEJSCE MONTAŻU UCHWYTU S/L M8x M8x

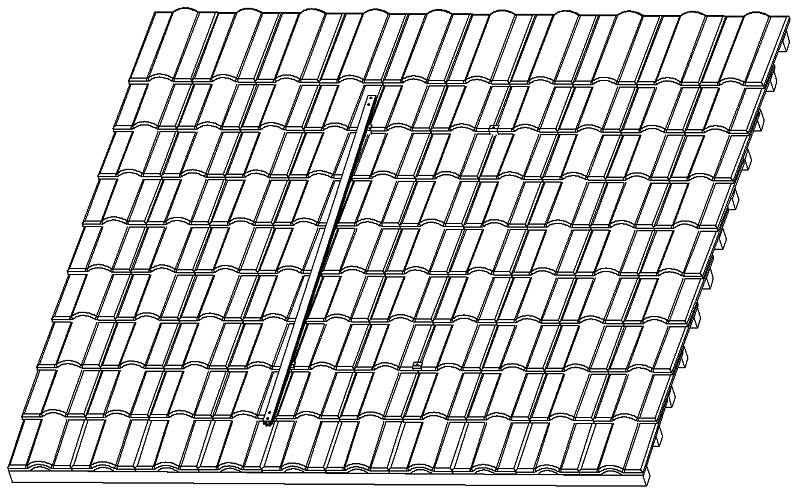

24 Zdjąć dachówki niezbędne do prawidłowego umieszczenia czterech haków podtrzymujących i przyczepić je do łat tak, jak pokazano na rys.1. Następnie przykryć haki poprzednio wyjętymi dachówkami. Haki powinny wystawać spoza dachówek i muszą być rozmieszczone w odległość i ok. (+/- 10%):600mm x 1500mm UWAGA!!! Przed skręceniem profili łącznikami należy pamiętać o wsunięciu w każdy górny i dolny profil kości do montażu kolektora płaskiego. Kostki mocujące kolektor do uchwytu wraz z instrukcją montażu znajdują się przy kolektorze Rys. 1 S S Zamontować do haków podtrzymujących dwa profile pionowe W2 za pomocą krótkich śrub zamkowych M8 x 25, podkładek oraz nakrętek (rys.2) Rys. 2 M8 x25 W2 24

25 Zamontować dwa profile poziome P, wsuwając dwie śruby gwintowane, mocując je w najbardziej zewnętrznych otworach profili pionowych i dokręcić za pomocą nakrętek, pod które należy włożyć podkładki. Należy przy tym pamiętać, że gładki bok profilu (6) musi być zwrócony do wewnątrz (rys. 3,4,5). Rys. 3 Rys. 4 P P M8 x50 W 2 Rys. 5 W2 P W 2 W uchwytach UD3, UD4, UD5 należy użyć łączników LP między profilami poprzecznymi sposób łączenia profili poprzecznych (rys.6) UWAGA!!! Przed skręceniem profili łącznikami należy pamiętać o wsunięciu w każdy górny i dolny profil kość do montażu kolektora płaskiego. Rys. 6 M8 X 50z 3 x LP 25

26 2.10 Instrukcja montażu konstrukcji wolnostojącej Elementy składowe KWS SYMBOL UCHWYTU ELEMENTU KWS1 KWS2 KWS3 KWS4 KWS5 W P1 3 P 1,5 6 6 P LP ST K K M8X16i M8x 25z M8x 50z

27 M8x Połączyć stopy przednie z tylnymi za pomocą kątowników K185 śrubami imbusowymi M8x16i umieszczonymi w stopie. Przymocować stopy do podłoża przy pomocy specjalnych kołków, pozostawiając zalecane odległości (rys.1,2) Zamocować dwa profile poprzeczne P za pomocą śrub M8x 50z, znajdujących się przy stopie ze stali nierdzewnej (rys.2). Śruby te muszą zostać wsunięte w szczelinę profilu P (rys.3) Uwaga!!! Przed montażem profili poziomych należy w profil przedni oraz górny wsunąć śruby zamkowe M8 x 50z ( ilość zależna od ilości profili wzdłużnych) (rys.2) KWS R ( mm) Rys. 1 KWS1 800 KWS KWS KWS KWS Rys. 2 Rys. 3 27

28 Zamontować wzdłużne profile W2 do profilu poziomego P (rys. 4,5). Następnie połączyć profile W2 górnymi profilami poprzecznym P mocując je za pomocą śrub M8x50z w górny otwór profilu wzdłużnego (rys.6) Rys. 4 P M8x 50z Rys. 5 W 2 P Rys.6 W 2 P M8x5 0z W2 M8x5 0z Wsunąć po dwie śruby zamkowe M8x25z w tylny profil poprzeczny oraz w profile wzdłużne i zamontować kątowniki wspornikowe K133, dokręcając nakrętkę wraz z podkładką płaską (rys.7,8) Rys. 7 Rys. 8 P W2 K133 M8x 25z K133 M8x2 5z 28

29 3. Po wykonaniu instalacji autoryzowany instalator / klient powinien sprawdzić poprawność wykonania następujących czynności: 3.1. Odpowiedni dobór rurek do instalacji oraz sposób ich podłączenia: a). Rurki w instalacji glikolu powinny być wykonane z miedzi lub ze stali, nie można stosować pod żadnym pozorem rurek PCV. Można również stosować rurki preizolowane ze stali nierdzewnej, ale nie zaleca się stosowania ich na odcinkach dłuższych niż 10m ze względu na problemy z odpowietrzeniem instalacji. b). Lut stosowany do instalacji powinien być lutem twardym np.: (PbCu). Zamiast lutu można stosować również złączki zaciskowe z pierścieniami. Nie należy stosować złączek zawierających elementy gumowe bądź plastikowe. Uszczelnienie instalacji w miejscach śrubunków należy wykonać z konopi i pasty uszczelniającej. Należy pamiętać, że temperatura w instalacji dochodzi do 280 O C Odpowiednie zabezpieczenie przed zapowietrzaniem. Jeżeli instalacja jest długa i na rurkach znajdują się tzw. syfony wynikające z ukształtowania instalacji to w takich miejscach powinno się stosować odpowietrzniki w celu lepszego i dokładniejszego odpowietrzenia instalacji Odpowiednia izolacja instalacji Instalacja na całej długości powinna być izolowana otuliną. Należy zwrócić uwagę na sposób montażu otuliny i jakość połączeń Szczelność instalacji Należy sprawdzić czy instalacja jest szczelna i sucha, czy po dłuższym czasie nie ma większych spadków ciśnienia 3.5. Sprzęt do napełniania i odpowietrzania. Należy zwrócić uwagę na sposób odpowietrzenia instalacji przez instalatora. Instalator powinien posiadać profesjonalny sprzęt do napełniania, płukania i odpowietrzania systemów solarnych. Wyglądem przypominać powinien stację dostępną w naszej ofercie. Można również używać innych urządzeń posiadających pompy o odpowiednich parametrach, zdolne doprowadzić ciśnienie w instalacji w trakcie napełniania do 5 BAR. a). Najlepszym sposobem odpowietrzenia jest wykonywanie tzw. skoków ciśnień. Zakręcanie króćca powrotnego do pompy i zwiększanie przez to ciśnienia, a następnie szybkie zwolnienie zaworu. Dobrze odpowietrzona instalacja charakteryzuje się tym, że ciśnienie po zamknięciu zaworu rośnie bardzo szybko do granic zaworu bezpieczeństwa (6 BAR) b). Instalację powinno się odpowietrzać w obie strony, tak aby usunąć powietrze zarówno z kolektorów jak i ze zbiornika 29

30 3.6. Sposób zabezpieczenia kolektorów przed promieniowaniem słonecznym w czasie instalacji Bardzo istotne jest, aby kolektory w czasie instalowania na dachu, podłączania, napełniania, odpowietrzania i regulowania instalacji powinny być przykryte. Jeżeli jest to możliwe powinny znajdować się pod folią, plandeką bądź zakryte oryginalnymi kartonami!!! UWAGA!!! ABSOLUTNIE NIE NALEŻY ODWRACAĆ KOLEKTORÓW PRÓŻNIOWYCH I PŁASKICH FRONTEM W STRONĘ DACHU 3.7. Sprawdzić ustawienia przepływu Po dokładnym odpowietrzeniu należy sprawdzić przepływ na rotametrze. Przepływ powinien być regulowany na rotametrze w trakcie manualnej pracy pompy (100% obrotów). Zgodnie z wytycznymi projektowymi 1 l/min na jeden kolektor WATT CPC Sprawdzić jakość płynu Należy sprawdzić czy płyn w instalacji jest płynem zalecanym przez firmę WATT, czy nie jest rozwodniony lub mieszany z innymi środkami nie spełniającymi atestów PZH.!!! UWAGA!!! JEDYNIE PŁYNY ZNAJDUJĄCE SIĘ W OFERCIE FIRMY WATT SĄ W 100% NEUTRALNE DLA ZDROWIA NIETOKSYCZNE, STOSUJĄC INNE PŁYNY TRACISZ GWARANCJĘ NA CAŁY SYSTEM SOLARNY 3.9. Sprawdź czy zastosowano oryginalne naczynia Naczynie przeponowe powinno być dobrane odpowiednio do instalacji. Można również skorzystać z programu obliczeniowego dostępnego na stronie Zimna instalacja powinna mieć ciśnienie w zakresie 2-2,5 BAR w zależności od wysokości statycznej. 30
