2 WSTĘP Promowanie marek producentów wpisane jest w myśl przewodnią strategii rynkowej OEM Solar. Pozwoliło to na uzyskanie wyłączności na terenie polski na niemieckie kolektory płaskie firmy KBB. Od 1993 roku KBB Kollektorbau GmbH rozwija i dostarcza najważniejsze składniki używane w instalacjach solarnych: kolektory płaskie, jednolite absorbery oraz akcesoria instalacyjne. KBB gigant rynku, sprzedaje wysokiej jakości kolektory słoneczne na całym świecie do partnerów OEM, którzy sprzedają technologię solarną pod własną nazwą. W konsekwencji firma KBB nie jest reprezentowana pod własną marką na rynku. Innowacyjne i zorientowane na jakość przedsiębiorstwo, KBB od 20 lat rozwija technologie produkcji kolektorów słonecznych.

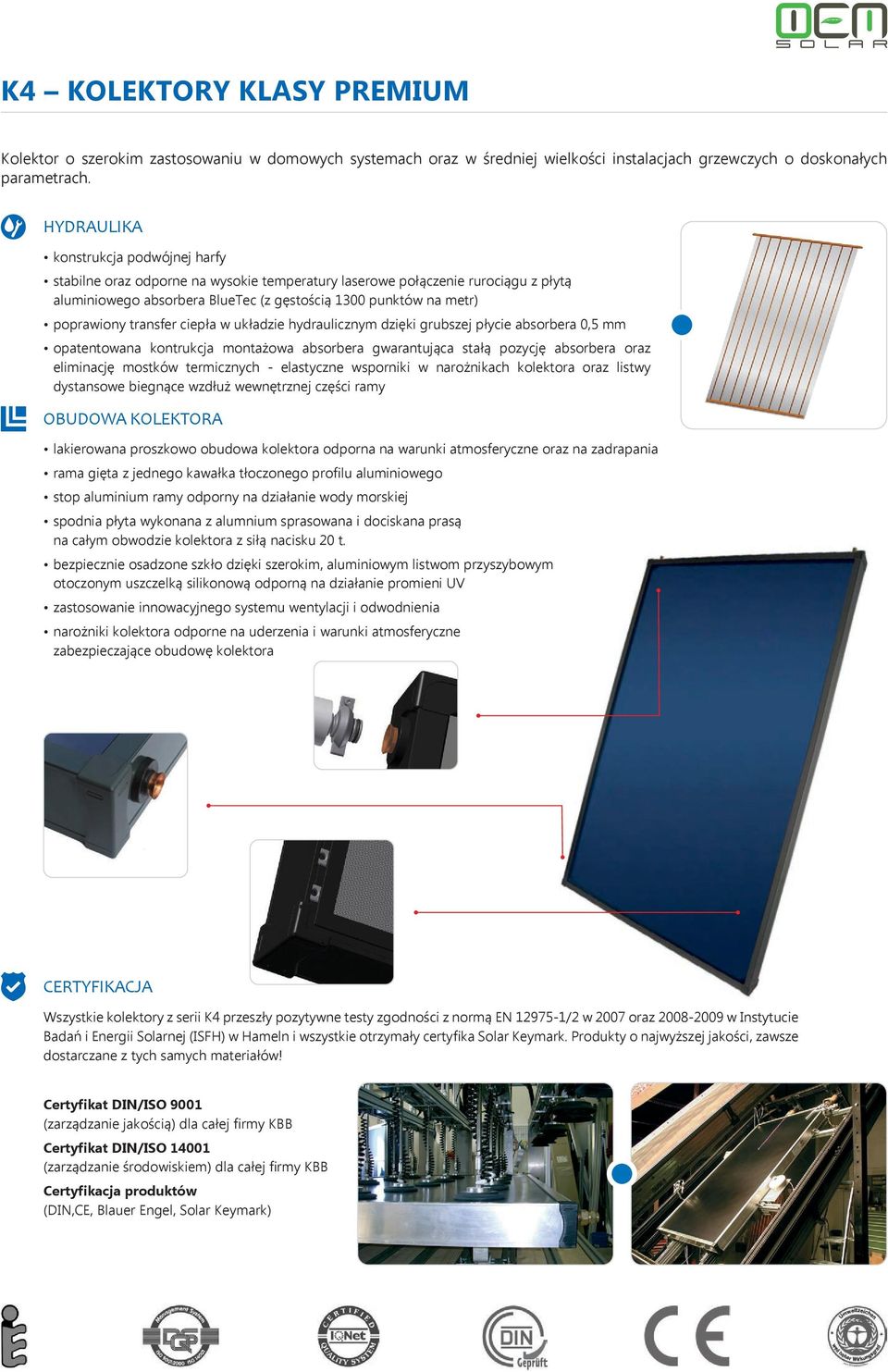

3 K4 KOLEKTORY KLASY PREMIUM Kolektor o szerokim zastosowaniu w domowych systemach oraz w średniej wielkości instalacjach grzewczych o doskonałych parametrach. HYDRAULIKA konstrukcja podwójnej harfy stabilne oraz odporne na wysokie temperatury laserowe połączenie rurociągu z płytą aluminiowego absorbera BlueTec (z gęstością 1300 punktów na metr) poprawiony transfer ciepła w układzie hydraulicznym dzięki grubszej płycie absorbera 0,5 mm opatentowana kontrukcja montażowa absorbera gwarantująca stałą pozycję absorbera oraz eliminację mostków termicznych - elastyczne wsporniki w narożnikach kolektora oraz listwy dystansowe biegnące wzdłuż wewnętrznej części ramy OBUDOWA KOLEKTORA lakierowana proszkowo obudowa kolektora odporna na warunki atmosferyczne oraz na zadrapania rama gięta z jednego kawałka tłoczonego profilu aluminiowego stop aluminium ramy odporny na działanie wody morskiej spodnia płyta wykonana z alumnium sprasowana i dociskana prasą na całym obwodzie kolektora z siłą nacisku 20 t. bezpiecznie osadzone szkło dzięki szerokim, aluminiowym listwom przyszybowym otoczonym uszczelką silikonową odporną na działanie promieni UV zastosowanie innowacyjnego systemu wentylacji i odwodnienia narożniki kolektora odporne na uderzenia i warunki atmosferyczne zabezpieczające obudowę kolektora CERTYFIKACJA Wszystkie kolektory z serii K4 przeszły pozytywne testy zgodności z normą EN /2 w 2007 oraz w Instytucie Badań i Energii Solarnej (ISFH) w Hameln i wszystkie otrzymały certyfika Solar Keymark. Produkty o najwyższej jakości, zawsze dostarczane z tych samych materiałów! Certyfikat DIN/ISO 9001 (zarządzanie jakością) dla całej firmy KBB Certyfikat DIN/ISO (zarządzanie środowiskiem) dla całej firmy KBB Certyfikacja produktów (DIN,CE, Blauer Engel, Solar Keymark)

4 KOLEKTORY SŁONECZNE KOLEKTOR PŁASKI OEM K420DH DOKUMENTACJA TECHNICZNO-RUCHOWA KOLEKTOR PŁASKI OEM K420DH UWAGI OGÓLNE Kolektor jest zgodny z normą EN Instalacja kolektora musi zostać przeprowadzona z uwzględnieniem obowiązujących norm i przepisów, według dołączonych instrukcji i przez wykwalifikowany personel, który posiada odpowiednią wiedzę techniczną i stosowne uprawnienia. BEZPIECZEŃSTWO I OSTRZEŻENIA Przed uruchomieniem systemu, kolektor musi pozostać przykryty aby ochronić absorber od przegrzania a instalatora od ewentualnych oparzeń w tym celu nie należy ściągać folii zabezpieczającej z szyby kolektora. System może zostać napełniony tylko wtedy, gdy system hydrauliczny kolektora jest podłączony i nie może zostać uruchomiony dopóki nie będzie zapewnionego odbioru energii z kolektora. Kolektor musi zostać zamontowany na uchwycie dachowym, w zależności od rodzaju dachu (płaski lub pochyły) lub na odpowiedniej, możliwej do wyregulowania konstrukcji. Podczas pracy przy kolektorze korzystać z rękawic ochronnych i nie przenosić kolektora za króćce lub przewody. WYGLĄD I WYMIARY WYKRES SPADKU CIŚNIENIA SCHEMAT HYDRAULICZNY TABELA DOBORU PRZEPŁYWU I SPADKU CIŚNIENIA DLA ZESPOŁU KOLEKTORÓW Ilość kolektorów w szeregu Rodzaj przepływu Przepływ [dm3/min] Spadek ciśnienia [mbar] Nominalny 3,3 60 Niski 1,7 30 Nominalny Niski 2,5 70 Nominalny 6,6 260 Niski 3,3 130 Nominalny 8,3 400 Niski 4,2 200 Maksymalna liczba połączonych szeregowo kolektorów: 5

5 DANE TECHNICZNE Konstrukcja Typ absorbera Wymiary Powierzchnia brutto Powierzchnia apertury Waga (suchy) Pojemność Sprawność η0 Współczynnik strat ciepła a1 Współczynnik strat ciepła a2 Temperatura stagnacji Pokrycie absorbera MOC KOLEKTORA PRZY NASŁONECZNIENIU 1000 [W/M²] Kolektor płaski do montażu poziomego, pionowego, na dach skośny, płaski i na fasady Absorber z płytą aluminiową i rurami miedzianymi, 10 rur pionowych ø8 [mm], 1 rura zbiorcza ø22[mm], 1 rura zbiorcza ø18[mm], spawany laserowo 1870x1150x95 [mm] 2,18 [m²] 1,97 [m²] 33,5 [kg] 1,27 [dm3] 80,1% w odniesieniu do powierzchni apertury 3,65 [W/( m²k)] 0,0169 [W/( m²k²)] 203 [ C] Absorbcja 95% Emisja 5% Przeszklenie Transmisja przeszklenia 91,5% Odporność przeszklenia na uderzenia Przepływ nominalny Nominalny spadek ciśnienia Połączenie hydrauliczne Podłączenie kolektora Maksymalne ciśnienie Izolacja cieplna Obudowa Wysokoselektywne na aluminium Szyba solarna o niskiej zawartości żelaza, strukturalna, bezpieczna Pomyślnie przeszło opcjonalne testy wytrzymałościowe zgodne z EN ,7 [dm3/min] (niski przepływ (low flow): 0,8 [dm3/min]) 10 [mbar] (niski przepływ (low flow): 5 [mbar]), mieszanka wody i glikolu propylenowego, 20 [ C] Kolektory szeregowo, jeden przy drugim Krócieć na każdym z długich boków. ø22 na szybkozłącze, kompensator, lub przewód karbowany z o-ringami. 10 [bar] Kąt nachylenia [ ] Dopuszczalne obciążenie wiatrem i śniegiem Rekomendowany płyn Gwarancja Wełna mineralna 50 [mm] Rama aluminiowa, malowana proszkowo 3 [kn/m²] ssanie, 5 [kn/m²] nacisk Mieszanka niezamarzająca na bazie glikolu propylenowego 10 lat na funkcjonalność i odporność na warunki pogodowe TABELA MOCY KOLEKTORA Różnica temperatur, kolektor zbiornik [K] Nasłonecznienie [W/m²] Moc kolektora [W] KOLEKTORY SŁONECZNE KOLEKTOR PŁASKI OEM K420DH Moc szczytowa przy nasłonecznieniu 1000 [W/m²] i różnicy temperatur 0 [K] wynosi 1574 [W]

6 KOLEKTORY SŁONECZNE KOLEKTOR PŁASKI OEM K423DH DOKUMENTACJA TECHNICZNO-RUCHOWA KOLEKTOR PŁASKI OEM K423DH UWAGI OGÓLNE Kolektor jest zgodny z normą EN Instalacja kolektora musi zostać przeprowadzona z uwzględnieniem obowiązujących norm i przepisów, według dołączonych instrukcji i przez wykwalifikowany personel, który posiada odpowiednią wiedzę techniczną i stosowne uprawnienia. BEZPIECZEŃSTWO I OSTRZEŻENIA Przed uruchomieniem systemu, kolektor musi pozostać przykryty aby ochronić absorber od przegrzania a instalatora od ewentualnych oparzeń w tym celu nie należy ściągać folii zabezpieczającej z szyby kolektora. System może zostać napełniony tylko wtedy, gdy system hydrauliczny kolektora jest podłączony i nie może zostać uruchomiony dopóki nie będzie zapewnionego odbioru energii z kolektora. Kolektor musi zostać zamontowany na uchwycie dachowym, w zależności od rodzaju dachu (płaski lub pochyły) lub na odpowiedniej, możliwej do wyregulowania konstrukcji. Podczas pracy przy kolektorze korzystać z rękawic ochronnych i nie przenosić kolektora za króćce lub przewody. WYGLĄD I WYMIARY WYKRES SPADKU CIŚNIENIA SCHEMAT HYDRAULICZNY TABELA DOBORU PRZEPŁYWU I SPADKU CIŚNIENIA DLA ZESPOŁU KOLEKTORÓW Ilość kolektorów w szeregu Rodzaj przepływu Przepływ [dm3/min] Spadek ciśnienia [mbar] Nominalny 3,3 70 Niski 1,7 35 Nominalny Niski 2,5 80 Nominalny 6,6 300 Niski 3,3 150 Nominalny 8,3 460 Niski 4,2 230 Maksymalna liczba połączonych szeregowo kolektorów: 5

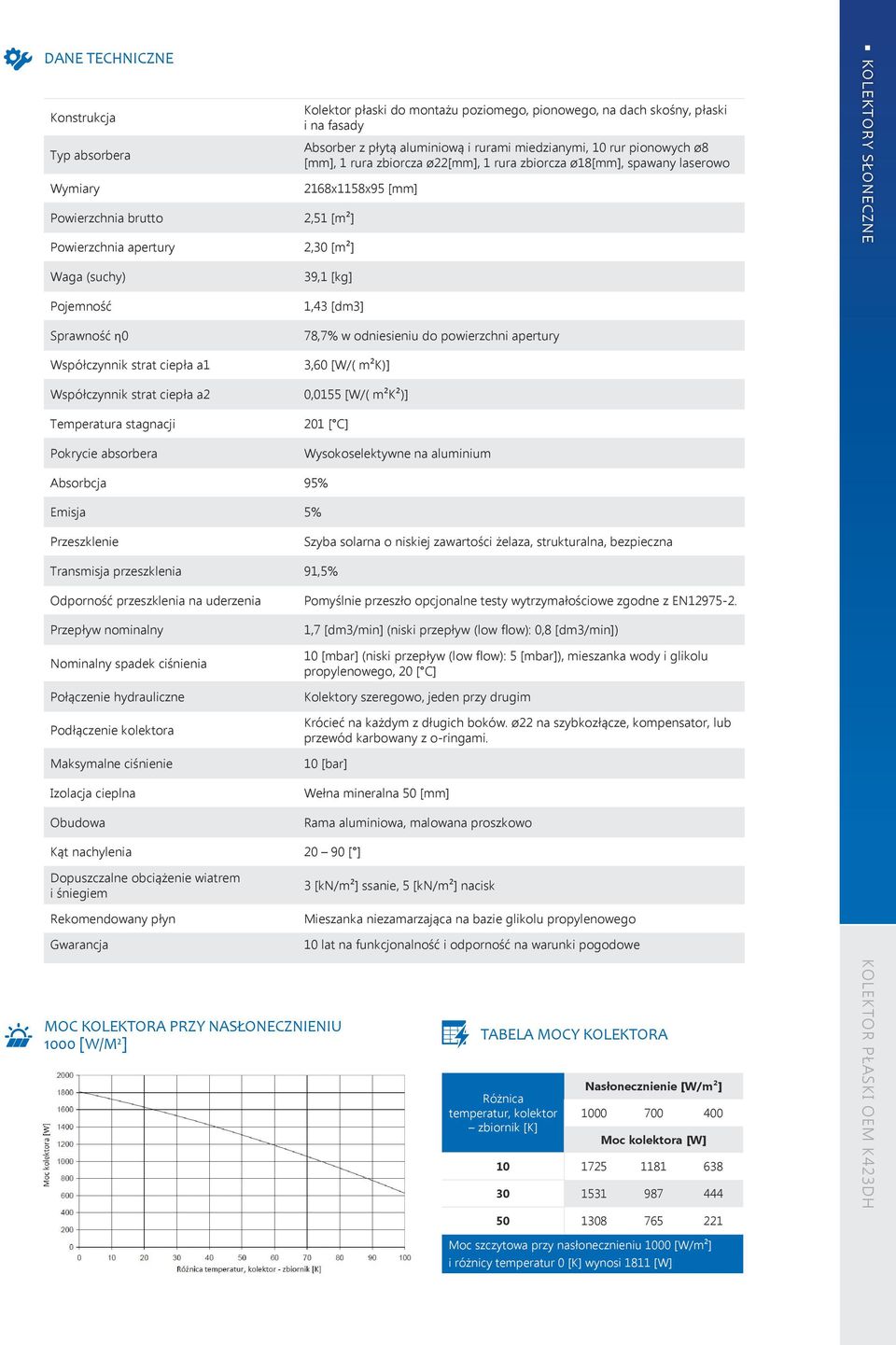

7 DANE TECHNICZNE Konstrukcja Typ absorbera Wymiary Powierzchnia brutto Powierzchnia apertury Waga (suchy) Pojemność Sprawność η0 Współczynnik strat ciepła a1 Współczynnik strat ciepła a2 Temperatura stagnacji Pokrycie absorbera MOC KOLEKTORA PRZY NASŁONECZNIENIU 1000 [W/M²] Kolektor płaski do montażu poziomego, pionowego, na dach skośny, płaski i na fasady Absorber z płytą aluminiową i rurami miedzianymi, 10 rur pionowych ø8 [mm], 1 rura zbiorcza ø22[mm], 1 rura zbiorcza ø18[mm], spawany laserowo 2168x1158x95 [mm] 2,51 [m²] 2,30 [m²] 39,1 [kg] 1,43 [dm3] 78,7% w odniesieniu do powierzchni apertury 3,60 [W/( m²k)] 0,0155 [W/( m²k²)] 201 [ C] Absorbcja 95% Emisja 5% Przeszklenie Transmisja przeszklenia 91,5% Odporność przeszklenia na uderzenia Przepływ nominalny Nominalny spadek ciśnienia Połączenie hydrauliczne Podłączenie kolektora Maksymalne ciśnienie Izolacja cieplna Obudowa Wysokoselektywne na aluminium Szyba solarna o niskiej zawartości żelaza, strukturalna, bezpieczna Pomyślnie przeszło opcjonalne testy wytrzymałościowe zgodne z EN ,7 [dm3/min] (niski przepływ (low flow): 0,8 [dm3/min]) 10 [mbar] (niski przepływ (low flow): 5 [mbar]), mieszanka wody i glikolu propylenowego, 20 [ C] Kolektory szeregowo, jeden przy drugim Krócieć na każdym z długich boków. ø22 na szybkozłącze, kompensator, lub przewód karbowany z o-ringami. 10 [bar] Kąt nachylenia [ ] Dopuszczalne obciążenie wiatrem i śniegiem Rekomendowany płyn Gwarancja Wełna mineralna 50 [mm] Rama aluminiowa, malowana proszkowo 3 [kn/m²] ssanie, 5 [kn/m²] nacisk Mieszanka niezamarzająca na bazie glikolu propylenowego 10 lat na funkcjonalność i odporność na warunki pogodowe TABELA MOCY KOLEKTORA Różnica temperatur, kolektor zbiornik [K] Nasłonecznienie [W/m²] Moc kolektora [W] KOLEKTORY SŁONECZNE KOLEKTOR PŁASKI OEM K423DH Moc szczytowa przy nasłonecznieniu 1000 [W/m²] i różnicy temperatur 0 [K] wynosi 1811 [W]

8 SYSTEMY MONTAŻOWE K4 ŁATWY I SZYBKI MONTAŻ BEZPIECZNE SYSTEMY, ODPORNE NA OBCIĄŻENIA ZGODNE Z NORMĄ DIN 1055 MONTAŻ NA DACHU Elementy mocujące oraz szyny utrzymują kolektor absolutnie bezpiecznie dla pokrycia dachu. Jeśli spad dachu jest niekorzystny, może być skorygowany za pomocą dodatkowych elementów aluminiowych. MONTAŻ W POŁACI DACHU Blacha zabezpieczająca jest układana i instalowana bez lutowania, tworząc dach trwale odpornym na warunki atmosferyczne. WOLNOSTOJĄCE SYSTEMY NA DACH PŁASKI Systemy montażowe ze zmiennym kątem nachylenia w zakresie od stopni. Uchwyty na dach płaski przeznaczone są do montażu kolektorów na dachu betonowym lub drewnianym. Jeśli konstrukcja dachu uniemożliwia ten sposób montażu należy zastosować zestawy ułatwiające montaż.

9 ZESTAWY SOLARNE W ofercie OEM Solar dostępne są kompletne zestawy solarne przeznaczone do ogrzewania ciepłej wody użytkowej oraz wspomagania centralnego ogrzewania. Każdy zestaw solarny zawiera wysokiej jakości produkty światowych marek branży solarnej. Zestawy dostępne są w konfiguracji z podgrzewaczem emaliowanym oraz nierdzewnym. Zbiorniki emaliowane wykonane są ze stali S235 JRG2 z dwoma wężownicami, dolną z dużą powierzchnią wymiany, która jest idealnym rozwiązaniem dla zestawów solarnych oraz pomp ciepła. Zbiorniki nierdzewne to zaawansowane technologicznie produkty wykonane ze stali nierdzewnej typu Duplex 2304 z 10 letnią gwarancją. Zbiorniki wyposażone są w grzałkę 3 kw oraz zawór bezpieczeństwa ciśnieniowo- temperaturowy. Schemat układu podgrzewania ciepłej wody użytkowej Kolektor słoneczny Zbiornik solarny Grupa solarna Sterownik Naczynie wzbiorcze S1 S2 Czujnik kolektora Czujnik CWU zbiornika

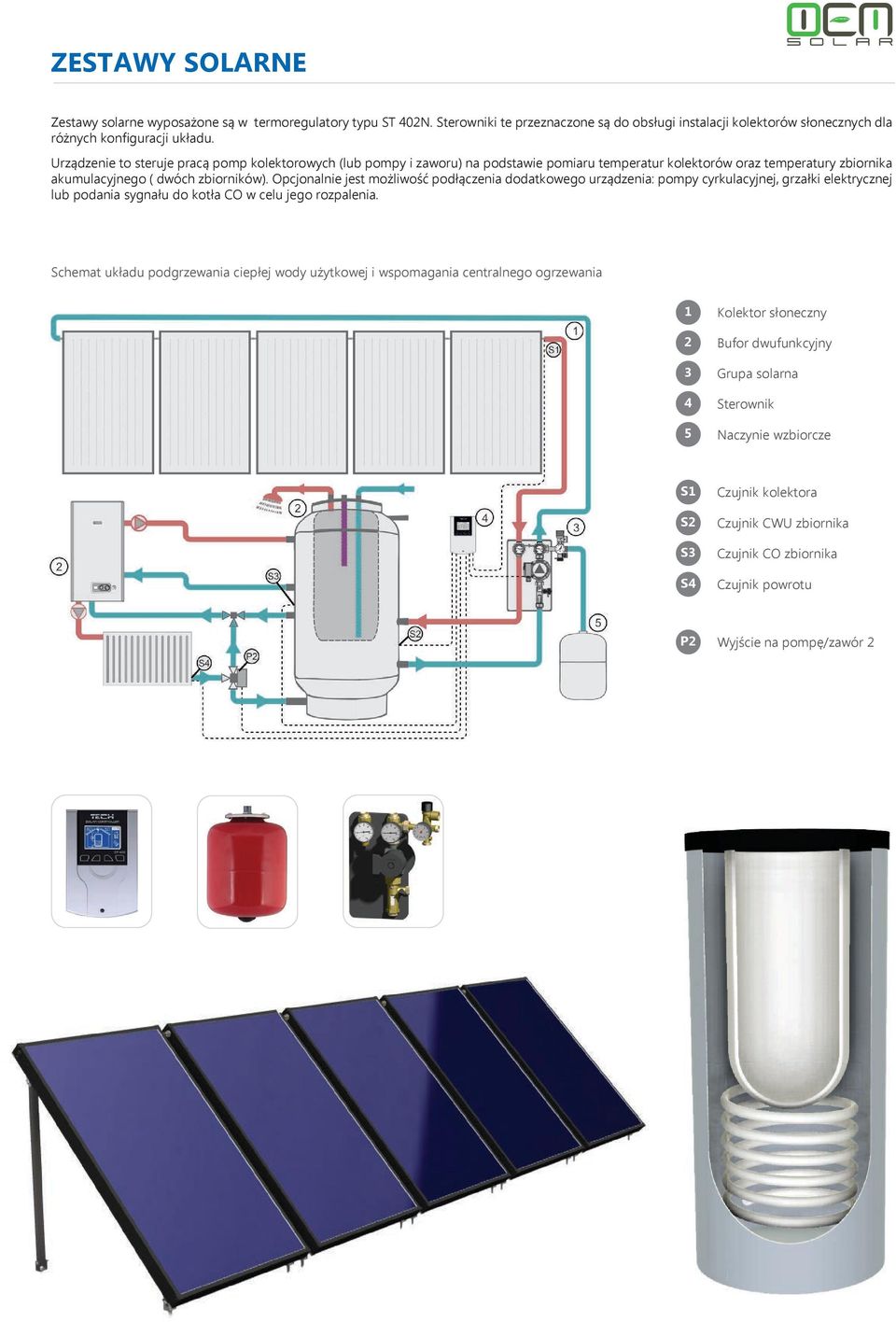

10 ZESTAWY SOLARNE Zestawy solarne wyposażone są w termoregulatory typu ST 402N. Sterowniki te przeznaczone są do obsługi instalacji kolektorów słonecznych dla różnych konfiguracji układu. Urządzenie to steruje pracą pomp kolektorowych (lub pompy i zaworu) na podstawie pomiaru temperatur kolektorów oraz temperatury zbiornika akumulacyjnego ( dwóch zbiorników). Opcjonalnie jest możliwość podłączenia dodatkowego urządzenia: pompy cyrkulacyjnej, grzałki elektrycznej lub podania sygnału do kotła CO w celu jego rozpalenia. Schemat układu podgrzewania ciepłej wody użytkowej i wspomagania centralnego ogrzewania Kolektor słoneczny Bufor dwufunkcyjny Grupa solarna Sterownik Naczynie wzbiorcze S1 S2 S3 S4 Czujnik kolektora Czujnik CWU zbiornika Czujnik CO zbiornika Czujnik powrotu P2 Wyjście na pompę/zawór 2

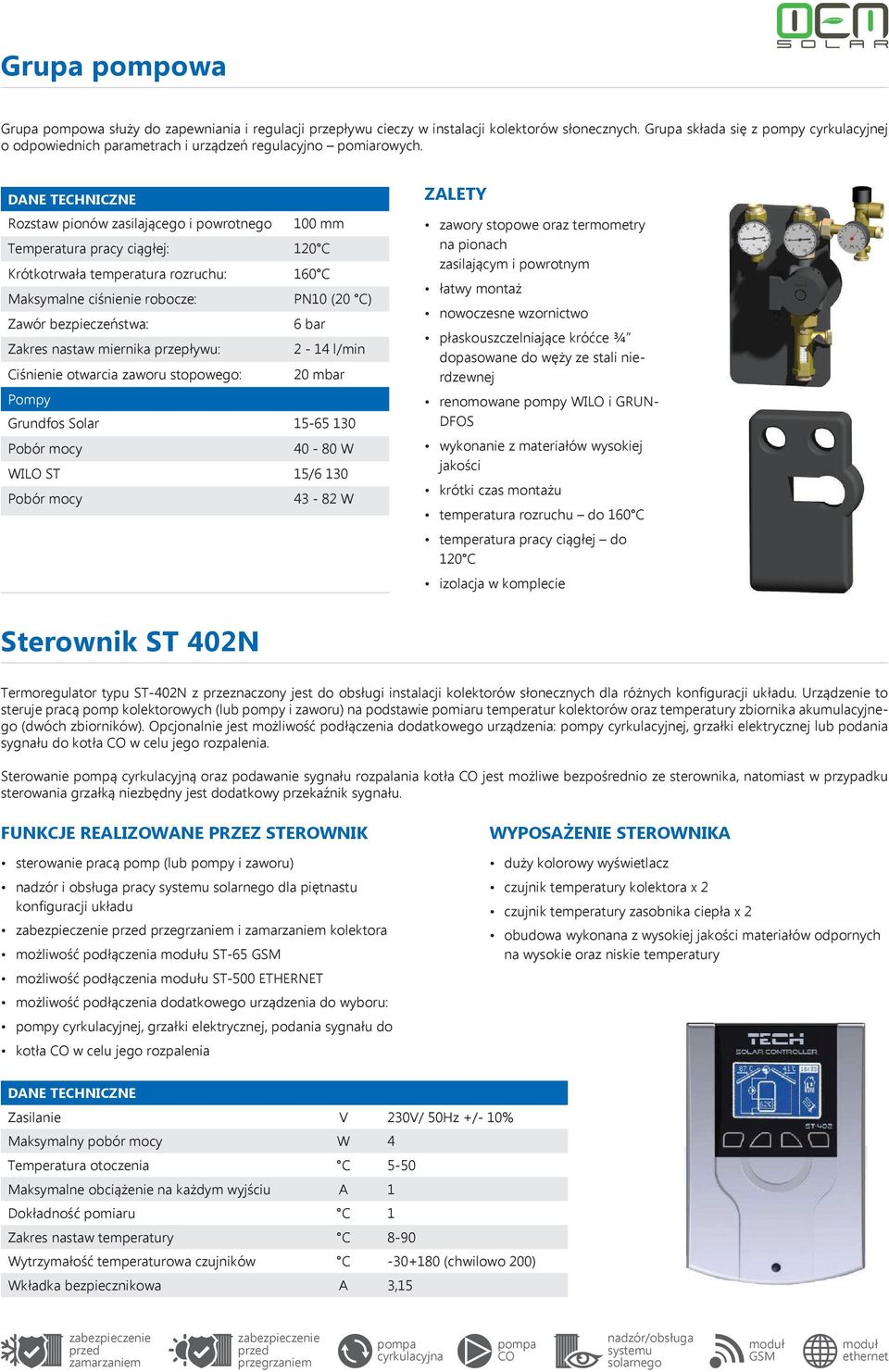

11 Grupa pompowa Grupa pompowa służy do zapewniania i regulacji przepływu cieczy w instalacji kolektorów słonecznych. Grupa składa się z pompy cyrkulacyjnej o odpowiednich parametrach i urządzeń regulacyjno pomiarowych. DANE TECHNICZNE Rozstaw pionów zasilającego i powrotnego 100 mm Temperatura pracy ciągłej: 120 C Krótkotrwała temperatura rozruchu: 160 C Maksymalne ciśnienie robocze: PN10 (20 C) Zawór bezpieczeństwa: 6 bar Zakres nastaw miernika przepływu: 2-14 l/min Ciśnienie otwarcia zaworu stopowego: 20 mbar Pompy Grundfos Solar Pobór mocy W WILO ST 15/6 130 Pobór mocy W ZALETY zawory stopowe oraz termometry na pionach zasilającym i powrotnym łatwy montaż nowoczesne wzornictwo płaskouszczelniające króćce ¾ dopasowane do węży ze stali nierdzewnej renomowane pompy WILO i GRUN- DFOS wykonanie z materiałów wysokiej jakości krótki czas montażu temperatura rozruchu do 160 C temperatura pracy ciągłej do 120 C izolacja w komplecie Sterownik ST 402N Termoregulator typu ST-402N z przeznaczony jest do obsługi instalacji kolektorów słonecznych dla różnych konfiguracji układu. Urządzenie to steruje pracą pomp kolektorowych (lub pompy i zaworu) na podstawie pomiaru temperatur kolektorów oraz temperatury zbiornika akumulacyjnego (dwóch zbiorników). Opcjonalnie jest możliwość podłączenia dodatkowego urządzenia: pompy cyrkulacyjnej, grzałki elektrycznej lub podania sygnału do kotła CO w celu jego rozpalenia. Sterowanie pompą cyrkulacyjną oraz podawanie sygnału rozpalania kotła CO jest możliwe bezpośrednio ze sterownika, natomiast w przypadku sterowania grzałką niezbędny jest dodatkowy przekaźnik sygnału. FUNKCJE REALIZOWANE PRZEZ STEROWNIK sterowanie pracą pomp (lub pompy i zaworu) nadzór i obsługa pracy systemu solarnego dla piętnastu konfiguracji układu zabezpieczenie przed przegrzaniem i zamarzaniem kolektora możliwość podłączenia modułu ST-65 GSM możliwość podłączenia modułu ST-500 ETHERNET możliwość podłączenia dodatkowego urządzenia do wyboru: pompy cyrkulacyjnej, grzałki elektrycznej, podania sygnału do kotła CO w celu jego rozpalenia WYPOSAŻENIE STEROWNIKA duży kolorowy wyświetlacz czujnik temperatury kolektora x 2 czujnik temperatury zasobnika ciepła x 2 obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury DANE TECHNICZNE Zasilanie V 230V/ 50Hz +/- 10% Maksymalny pobór mocy W 4 Temperatura otoczenia C 5-50 Maksymalne obciążenie na każdym wyjściu A 1 Dokładność pomiaru C 1 Zakres nastaw temperatury C 8-90 Wytrzymałość temperaturowa czujników C (chwilowo 200) Wkładka bezpiecznikowa A 3,15 zabezpieczenie przed zamarzaniem zabezpieczenie przed przegrzaniem pompa cyrkulacyjna pompa CO nadzór/obsługa systemu solarnego moduł GSM moduł ethernet
