INSTRUKCJA OBSŁUGI ZESTAWU SOLARNEGO. ewatt DUO

Transkrypt

1 INSTRUKCJA OBSŁUGI ZESTAWU SOLARNEGO ewatt DUO Ver

2 Ver Spis treści 1. Schematy działania oraz składy zestawu WATT DUO Schemat ogólny zestawu DUO Elementy zestawu CPC Gwarancja Środki ostrożności dotyczące instalacji Opis głównych elementów wchodzących w skład zestawu CPC Kolektor WATT CPC 9L +/ WATT CPC9L Regulator e Grupa solarna Grupa solarna podwójna WATT GSO z rotametrem 2-15 l/min Naczynie wzbiorcze firmy ELBI Zestaw do podłączenia podwójnej grupy solarnej GSO Zabezpieczenie zbiornka dwufunkcyjnego Płyn do kolektorów WATT CPC 20l Napełnianie instalacji płynem Po wykonaniu instalacji autoryzowany instalator / klient powinien sprawdzić poprawność wykonania następujących czynności: Odpowiedni dobór rurek do instalacji oraz sposób ich podłączenia: Odpowiednie zabezpieczenie przed zapowietrzaniem Odpowiednia izolacja instalacji Szczelność instalacji Sprzęt do napełniania i odpowietrzania Sposób zabezpieczenia kolektorów przed promieniowaniem słonecznym w czasie instalacji Sprawdzić ustawienia przepływu Sprawdzić jakość płynu Sprawdź czy zastosowano oryginalne naczynia... 24

3 Szanowni Państwo, Dziękujemy serdecznie za podjęcie decyzji o zakupie zestawu solarnego WATT DUO z kolektorami WATT CPC 9L+ / CPC9L*. Zestaw z kolektorami próżniowymi WATT CPC 9L+ CPC9L* został zaprojektowany z uwzględnieniem warunków klimatycznych panujących w naszej szerokości geograficznej. Kolektor próżniowy zastosowany w zestawach charakteryzuje się wysoką absorpcją oraz minimalnymi stratami ciepła. Zestaw zapewnia dzięki temu wysoką sprawność energetyczną o każdej porze roku. Kolektor może być zamontowany na każdym dachu. W przypadku konieczności zamontowania na powierzchni płaskiej należy zamówić zestaw z konstrukcją wolnostojącą. Poniższa instrukcja obsługi powinna Państwu ułatwić prawidłowe działanie Waszego zestawu. Prosimy o skorzystanie z usług doświadczonych firm instalatorskich, które dokonają montażu zestawu stosownie do Państwa wymagań. *kolektory WATT CPC9L w zestawach gdzie ilość kolektorów >3 szt. 3

4 1. Schematy działania oraz składy zestawu WATT DUO 1.1 Schemat ogólny zestawu DUO 4

5 1.1 Elementy zestawu CPC DUO ECONOMY DUO MEDIUM DUO BIG DUO MEGA Kolektor słoneczny WATT CPC 9+ szt. 3 x x x Kolektor słoneczny WATT CPC 9 szt. x 5 x 8 Kolektor słoneczny WATT CPC 15 szt. x x 4 x BufoR SISS l 350/ / / /200 Uchwyt dachowy aluminiowy typu S/L Nowość 2013 szt Konstrukcja wolnostojąca aluminiowa Nowość 2013 szt Płyn do kolektorów e SOL 20l l Naczynie wzbiorcze do kolektorów l Złączka 3/4 do naczynia wzbiorczego szt Regulator e360 szt Grupa solarna podwójna z rotametrem i manometrem szt Zestaw złączek do podłączenia kolektorów szt Zestaw do podłączenia podwójnej grupy solarnej ze zbiornikiem do instalacji szt Gwarancja Produkt Okres gwarancyjny Kolektor próżniowy CPC 10 lat* A xxx xx Zbiornik HT ERR 7 lat* Sterownik 5 lat* 06-0xxx Naczynie wzbiorcze l 2 lat* Pojedyncza grupa solarna 5 lat* *szczegóły w kartach gwarancyjnych poszczególnych elementów 5

6 1.3 Środki ostrożności dotyczące instalacji Przed uruchomieniem systemu, kolektor słoneczny musi zostać przykryty aby ochronić absorber od przegrzania a operatora od ewentualnych oparzeń. System może zostać napełniony tylko wtedy, gdy system hydrauliczny kolektora jest zamontowany i nie może zostać uruchomiony dopóki nie będzie zapewnionego odbioru energii z kolektora słonecznego. - Kolektor może zostać ustawiony w zależności od rodzaju dachu (płaski lub pochyły) lub na odpowiedniej, możliwej do wyregulowania konstrukcji. W żadnym wypadku kolektor nie może zostać ustawiony częścią szklaną do dołu gdyż może to spowodować uszkodzenie elementu szklanego oraz w specyficznych warunkach prowadzi to zalania wnętrza kolektora. - Zwrócić uwagę na to, aby nie naciągać nad-miernie złączek przy króćcach, aby uniknąć uszkodzenia użyj klucz kontrującego przy dokręcaniu złączek zapobiegniesz w ten sposób uszkodzeniu części wewnętrznej kolektora. - Ponadto, podczas pracy przy kolektorze korzy-stać z rękawic ochronnych i unikać przenoszenia kolektora łapiąc za złączki lub przewody. UWAGA: obowiązkowe jest korzystanie z płynu mrozoochronnego dostarczonego przez producenta. W przypadku błędów w instalacji, pracy, konserwacji, spowodowanych nieuwzględnieniem obowiązujących przepisów technicznych, norm lub wskazówek zawartych w powyższej instrukcji (dostarczonej przez producenta), wykluczona zostaje jakakolwiek odpowiedzialność kontraktowa i poza kontraktowa producenta z powodu ewentualnych szkód i gaśnie gwarancja dotycząca urządzenia. W celu zapewnienia ochrony odgromowej sys-temu solarnego należy zapoznać się z normą zasady ogólne (IEC : 1990; poprawione) Zabezpieczenie przed przepięciem - należy uziemić obieg solarny w celu wyrównania różnicy potencjałów i ochrony przepięciowej. 6

7 2. Opis głównych elementów wchodzących w skład zestawu CPC 2.1 Kolektor WATT CPC 9L +/ WATT CPC9L Sercem zestawów WATT CPC są kolektory próżniowe WATT CPC 9L+/ WATT CPC 9L. Kolektory te stanowią jedno z najnowocześniejszych rozwiązań technicznych w dziedzinie technik solarnych. Próżnia zalana szkłem w kształcie dwuściennej rury gwarantuje doskonałą izolacyjność w każdych warunkach pogodowych. Specjalny absorber naniesiony jest na powierzchnię rury wewnętrznej, promienie słoneczne docierające do absorbera nie mają możliwości wydostania się na zewnątrz. Zgromadzona energia cieplna przekazywana jest cieczy roboczej, odpornej na zamarzanie, za pośrednictwem elementów pośredniczących oraz rurek miedzianych znajdujących się wewnątrz rury próżniowej. Szczelność szkła zapewnia długą żywotność rur, które charakteryzują się również odpornością na gradobicie. Zastosowanie zwierciadeł parabolicznych pozwala na optymalne wykorzystanie promieniowania słonecznego, dzięki skupianiu promieni odbitych od zwierciadła na rurze próżniowej. Taka konstrukcja kolektora pozwala na zwiększenie sprawności układu, zwłaszcza w okresach słabego nasłonecznienia dzięki znacznie mniejszym stratom ciepła. Najkorzystniejsze cenowo na rynku kolektory próżniowe WATT CPC z wykorzystaniem rur próżniowych produkowanych dla czołowych firm europejskich, umożliwiają efektywne wykorzystanie energii słonecznej w ciągu całego roku oraz uzyskanie oszczędności do 80% kosztów podgrzewania CWU oraz obniżenia do 50% kosztów centralnego ogrzewania. Budowa i zasada działania lustra parabolicznego CPC 1. rura próżniowa 2. absorber 3. zwierciadło CPC 7

8 Zalety kolektorów CPC 9L/ CPC 9L+: certyfikat ISFH Z-W3205 wysoka całoroczna sprawność i wydajność energetyczna zastosowanie próżni szczelnie zalanej szkłem zastosowanie materiałów odpornych na korozję (aluminium, miedź) lustro paraboliczne odporne na czynniki zewnętrzne 2.2 Dane techniczne Dotyczy: WATT CPC 9+ ( W zestawach do 3 szt. ) T m - T a 400 W/m2 700 W/m W/m2 10 K K K Moc maksymalna na moduł kolektora 1103 Odniesienie - powierzchnia apertury Wartość Jednostka η 0,611 a1 0,84 W/m2K a2 0,0053 W/(m2K2) Dług./szer./wys: 1935/1053/121 Powierzchnia apertury (m2) 1,805 Maksymalne ciśnienie (bar) 6 Powierzchnia absorbera (m2) 1,794 Masa pustego kolektora(kg) 31 Powierzchnia brutto (m2) 2,038 Temperatura stagnacji ( C) 303 Zalecany przepływ (l/min) 1 Średnica zewnętrzna rur (mm) 47 Schemat hydrauliczny 8

9 Uwaga Maksymalnie można podłączyć 3 jednej sekcji. kolektorów w Dotyczy: WATT CPC 9 ( W zestawach powyzej 3 szt. ) Dług./szer./wys: 1937/1105/121 Powierzchnia apertury (m2) 1,897 Maksymalne ciśnienie (bar) 6 Powierzchnia absorbera (m2) 1,794 Masa pustego kolektora(kg) 32 Powierzchnia brutto (m2) 2,14 Temperatura stagnacji ( C) 304 Zalecany przepływ (l/min) 1 Średnica zewnętrzna rur (mm) 47 T m - T a 400 W/m2 700 W/m W/m2 10 K K K Moc maksymalna na moduł kolektora 1070 Odniesienie - powierzchnia apertury Wartość Jednostka η 0,564 a1 0,86 W/m2K a2 0,003 W/(m2K2) B (mbar) Wykres strat ciśnienia 9 A przepływ masowy / mass flow / Massendurchfluss B spadek ciśnienia / pressure drop / Druckabsenkung

10 Uwaga Maksymalnie można podłączyć 5 kolektorów w jednej sekcji.!!! UWAGA!!! Kolektor słoneczny przed ostatecznym uruchomieniem instalacji powinien być przykryty osłonami w celu zabezpieczenia przed możliwym przegrzaniem. Instalacja powinna zostać napełniona, gdy zmontowany jest układ hydrauliczny kolektora i uruchomiona dopiero w momencie, gdy istnieje możliwość odprowadzenia ciepła wytworzonego przez kolektor słoneczny. Obowiązkowe jest stosowanie płynu solarnego (glikolu propylenowego) dostarczonego przez producenta. Kolektor napełniony wodą, lub środkiem nie zgodnym z parametrami glikolu znajdującego się w ofercie firmy WATT nie podlega gwarancji. Kolektor może być umieszczony stosownie do sytuacji zaistniałej u klienta na dachu (płaskim lub nachylonym) lub w dowolnym miejscu na konstrukcji wolnostojącej. Pod żadnym pozorem nie można kłaść kolektora na dach wierzchem do góry, może to spowodować trwałe uszkodzenie kolektora. 2.3 Bufor wężownicowy SISS SISS to zbiornik wody grzewczej w zbiorniku wody użytkowej W 350, 500, 750, 900, 1250 lub 1500 litrowym zbiorniku buforowym mieści się emaliowany zbiornik 100,150, 200 i 500 litrów Możliwość łączenia kaskadowego ze zbiornikiem buforowym Wężownica o dużej wydajności grzewczej wspawana w zbiornik buforowy Podwójne kanały na czujniki Możliwość podłączenia różnych źródeł ciepła Izolacja: 100 mm gąbka z płaszczem zewnętrznym typu skay Możliwość podłączenia grzałki kołnierzowej o mocy nastawnej od 7,5/5/2,5 kw Możliwość podłączenia dodatkowej grzałki w mufie 1 1/2 Spust wody poprzez króciec wody zimnej 10

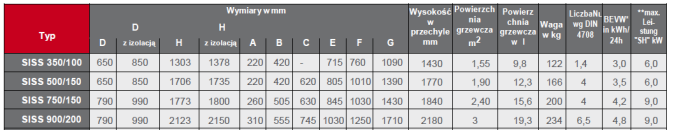

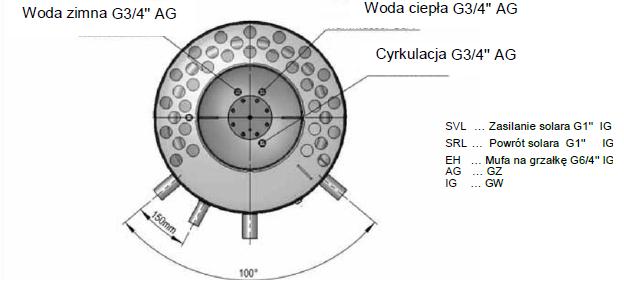

11 Ciśnienie robocze: woda użytkowa 6 bar, bufor 3 bar, wężownica 10 bar Temperatura robocza: woda użytkowa i bufor max 95, wężownica max

12 2.4 Regulator e360 Termoregulator typu ST-460 przeznaczony jest do obsługi instalacji kolektorów słonecznych dla dziesięciu różnych konfiguracji układu. Urządzenie to steruje pracą pomp kolektorowych (lub pompy i zaworu) na podstawie pomiaru temperatur baterii solarnych oraz temperatury zbiornika akumulacyjnego (dwóch zbiorników). Opcjonalnie jest możliwość podłączenia dodatkowego urządzenia: modułu internetowego, pompy cyrkulacyjnej, grzałki elektrycznej lub podania sygnału do kotła pelletowego w celu jego rozpalenia. Sterowanie pompą cyrkulacyjną oraz podawanie sygnału rozpalania do kotła CO jest możliwe bezpośrednio ze sterownika, natomiast w przypadku sterowania grzałką lub innym urządzeniem dużej mocy niezbędny jest dodatkowy przekaźnik sygnału (stycznik). Podczas normalnej pracy regulatora na wyświetlaczu graficznym widoczna jest strona główna, na której oprócz schematu wybranego układu wyświetlane są: - tryb pracy (lub rodzaj alarmu), - aktualna godzina, - temperatura kolektora, - aktualna temperatura zasobnika ciepła, - temperatury wszystkich dodatkowych czujników w zależności od konfiguracji. 12

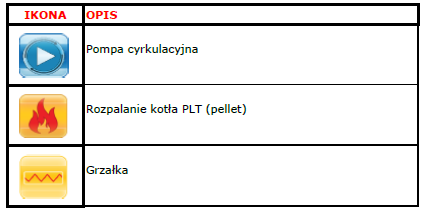

13 Na pasku nawigacyjnym wyświetlane są następujące elementy graficzne: Symbol aktywnego urządzenia dodatkowego (peryferia): Jeżeli jeden z czujników będzie uszkodzony, pulsować będzie dodatkowa ikona w miejscu wyświetlanej temperatury uszkodzonego czujnika, informująca o tym, który czujnik rozłączył się lub uległ uszkodzeniu. Dodatkowo na schemacie układu instalacji widoczny jest symbol pompy (jeżeli pracuje obraca się) lub/oraz zaworu (ze wskazaniem aktualnej drogi obiegu). 13

14 !!! UWAGA!!! Szczegółowe dane techniczne sterownika znajdują się w instrukcji przy sterowniku oraz na stronie internetowej 14

15 2.5 Grupa solarna Grupa solarna podwójna WATT GSO z rotametrem 2-15 l/min. Armatura do instalacji solarnej umożliwia połączenie w obiegu solarnym kolektora słonecznego z podgrzewaczem c.w.u. W instalacjach, w których rury zasilania i powrotu są od siebie oddalone można zamontować jednopionowy, pompowy moduł Regusolwatt. Napełnianie instalacji solarnej płynem kolektorowym lub spuszczanie go w czasie prac konserwacyjnych umożliwia kurek napełniająco - opróżniający. Za pomocą złączek skręcanych Regusol (zamawianych oddzielnie) można w łatwy sposób zamontować moduł do instalacji solarnej. W celu uniknięcia zbyt wysokiego ciśnienia w instalacji solarnej, moduły Regusolwatt wyposażono w grupy bezpieczeństwa, do których przyłączyć można naczynie wzbiorcze. Grupy solarne Regusolwatt mogą pracować we wszystkich systemach solarnych, w których medium roboczym jest roztwór wodny na bazie glikolu propylenowego. Kompletna, wstępnie zmontowana, sprawdzona pod względem szczelności jednostka z grupą bezpieczeństwa i przyłączem do naczynia wzbiorczego: z możliwością odcięcia przepływu z miernikiem przepływu z nastawą i odcięciem do regulacji przepływu w instalacji solarnej z uchwytem do montażu na ścianie i dokładnie dopasowaną łupiną izolacyjną 15

16 z zaworem kulowym ze zintegrowanym zaworem stopowym oraz termometrem z separatorem powietrza Dane techniczne: Temperatura pracy ciągłej 120 C Krótkotrwała temperatura rozruchu 160 C Maksymalne ciśnienie (zawór 6 bar bezpieczeństwa) Ciśnienie otwierające zawór stopowy: 20 mbar Pompa Grundfos UPS 25/60 Pobór mocy -stopień W -stopień W -stopień W Maksymalna wysokość podnoszenia: Maksymalny wydatek Mierniki przepływu wg zakresu nastaw 6 m 3,5 m l/min 16

17 2.6 Naczynie wzbiorcze firmy ELBI W wyniku nagrzewania się płynu roboczego w kolektorach do wysokiej temperatury następuje wzrost objętości płynu. Do kompensacji wzrostu objętości w układzie zastosowano naczynie przeponowe o odpowiednio dobranej pojemności. Naczynie wzbiorcze jest integralną częścią każdego zestawu solarnego, będącego w ofercie firmy Watt. Jego pojemność została dobrana w zależności od charakterystyki danego zestawu w zgodzie z obowiązującymi przepisami i normami. Zestawy solarne są wyposażone w naczynia wzbiorcze renomowanej włoskiej firmy ELBI, co gwarantuje ich wysoką niezawodność. Dane techniczne ELBI ER CE: pojemność 18 l 35l maksymalne ciśnienie robocze 8 bar ciśnienie wpompowane 1,5bar przyłącze ¾'' Dla zapewnienia bezpieczeństwa przed nadmiernym wzrostem ciśnienia w zastawie zastosowano również zawór bezpieczeństwa 6 bar. Zawór ten jest integralną częścią grupy solarnej. W przypadku ubytku płynu roboczego przez zawór bezpieczeństwa niezbędne jest uzupełnienie instalacji identycznym płynem. Szybkozłącze z zaworem rewizyjnym przeznaczone jest do szybkiego połączenia naczynia przeponowego z przewodem wzbiorczym instalacji. Dzięki zastosowanemu zaworowi odcinającemu oraz spustowemu w łatwy sposób można opróżnić naczynie przeponowe bez konieczności opróżniania całej instalacji DANE TECHNICZNE Max ciśnienie pracy Max temperatura pracy Materiał korpusu 10 bar 120 st. C mosiądz 17

18 BUDOWA /MIEJSCE MONTAŻU Szybkozłącze z zaworem rewizyjnym posiada przyłącza ¾ lub 1 gwint wewnętrzny. Urządzenie wyposażone jest w zawór spustowy umożliwiający opróżnianie naczynia wzbiorczego. Zawór rewizyjny (odcinający) otwierany jest lub zamykany za pomocą klucza imbusowego i zabezpieczony jest kołpakiem z plombą przed przypadkowym zamknięciem. Jeżeli w instalacji nastąpi konieczność konserwacji lub wymiany naczynia przeponowego, dzięki zastosowaniu szybkozłącza z zaworem rewizyjny, w szybki oraz łatwy sposób można odłączyć naczynie przeponowe. Szybkozłacze zgodne jest z normą PN-EN MONTAŻ I URUCHOMIENIE W celu prawidłowej pracy urządzenia, szybkozłącze należy zamontować zgodnie z poniższym opisem: 1. Wkręcić zwór spustowy (B) gwint zewnętrzny ¼ w korpus zaworu rewizyjnego (A) Końcówka spustowa skierowana musi być w dół. 2. Zawór rewizyjny zainstalować na rurze łączącej instalację z naczyniem przeponowym. 3. Przykręcić zawór szybkozłączny (D) do naczynia przeponowego. 4. Skręcić zawór rewizyjny (A) z szybkozłącznym (D) za pomocą półśrubunku. Do uszczelnienia użyć uszczelki płaskiej dostarczonej w zestawie. 5. Po zainstalowaniu, otworzyć całkowicie zawór odcinający. Na zawór odcinający nałożyć czarny kołpak oraz zabezpieczyć go plombą (C) EKSPLOATACJA 18

19 Podczas normalnej pracy instalacji zabronione jest zerwanie plomby oraz zamykanie zaworu odcinającego. Niewskazane również jest otwieranie zaworu spustowego. W celu dokonania konserwacji naczynia przeponowego należy: 1. Zerwać plombę oraz zamknąć zawór odcinający (C) 2. Otworzyć zawór spustowy (B) z zachowaniem ostrożności- w instalacji znajdować się może gorąca ciecz, która grozi poparzeniem 3. Po obniżeniu ciśnienia w naczyniu odkręcić zawór szybkozłaczny (D). 4. Przystąpić do prac konserwacyjnych naczynia przeponowego (E) 5. Po dokonaniu wszelkich prac skręcić zawór rewizyjny (A) z szybkozłącznym (D). 6. Zamknąć zawór spustowy (B) 7. Otworzyć zawór odcinający(c) 8. Po dokonaniu wszelkich czynności konserwacyjnych i przywróceniu normalnej pracy instalacji, wymagane może być dopełnienie instalacji wodą/ glikolem w ilości takiej jaka została usunięta. 2.7 Zestaw do podłączenia podwójnej grupy solarnej GSO Zestaw do podłączenia podwójnej grupy solarnej GSO ze zbiornikiem do instalacji 15mm Kompletny zestaw służący do podłączenia podwójnej grupy solarnej do zbiornika i instalacji 15mm,18mm,22mm lub inox. W skład zestawu wchodzą : elastyczny wąż ze stali nierdzewnej (w otulinie) oraz komplet złączek 19

20 2.8 Zabezpieczenie zbiornka dwufunkcyjnego W zbiornikach dwufunkcyjnych ( CWU + CO ), które zostaną narażone na wzrost ciśnienia powyżej dopuszczalnych wartość dochodzi do zgniecenia wewnętrznego płaszcza CWU, odpadnięcia wewnętrznej warstwy emaliowanej i w ostatniej fazie korozji i rozszczelnienia. Objawem takiego uszkodzenia jest wzrost ciśnienia w układzie CO do wartości ciśnienia z instalacji CWU. W celu uniknięcia powyższej usterki zaleca się stosowanie konsoli zabezpieczającej z manometrem, odpowietrznikiem i zaworem bezpieczeństwa. Konsola zabezpieczająca z manometrem, odpowietrznikiem i zaworem bezpieczeństwa 20

21 Schemat przedstawiający podłączenie konsoli zabezpieczającej wraz z naczyniem przeponowym do płaszcza CO w zbiorniku typu SISS lub ZWZ.W celu zapewnienia prawidłowego działania armatury należy instalować ją w miejscu chronionym przed mrozem. Wylot zaworu bezpieczeństwa musi być otwarty i dobrze widoczny, zaś odpływ wody musi być skierowany do przewodu ściekowego. Pomiędzy zaworem bezpieczeństwa a wlotem zimnej wody do zbiornika wody gorącej nie wolno instalować zaworu odcinającego ani żadnego innego elementu ograniczającego przepływ. 2.9 Płyn do kolektorów WATT CPC 20l. Płyn niskokrzepnący e SOL na bazie glikolu propylenowego. Zastosowanie płynów solarnych z oferty firmy WATT gwarantuje zachowanie gwarancji oraz pełną satysfakcję z funkcjonowania układu solarnego. Płyn odporny jest na wysokie temperatury występujące podczas pracy w kolektorach oraz niskie występujące w okresie zimowym. Preparat posiada certyfikat PZH potwierdzający bezpieczeństwo w razie połączenia z wodą pitną. Płynu nie należy rozcieńczać z wodą oraz mieszać z innymi preparatami. Własności fizykochemiczne Postać Barwa Zapach Wartość ph Temperatura zapłonu Temperatura palenia Temperatura krystalizacji r-r 80% (v/v) Temperatura krystalizacji r-r 50% (v/v) Temperatura krystalizacji r-r 48,5% (v/v) Granice wybuchowości ciecz klarowna bez zanieczyszczeń mechanicznych żółta bez zapachu 7,5 10,5 Nie okresla się, wodne roztwory niepalne Nie okresla się, wodne roztwory niepalne - 50 C - 32 C - 29 C Produkt niepalny Gęstość (20 C) r-r 80% 1,065 ± 0,005 g/cm 3 Gęstość (20 C) r-r 50% 1,050 ± 0,005 g/cm 3 Gęstość (20 C) r-r 40% 1,040 ± 0,005 g/cm 3 Rozpuszczalność w wodzie nieograniczona 21

22 2.10 Napełnianie instalacji płynem Instalację można napełnić i uruchomić dopiero w momencie, gdy układ hydrauliczny jest kompletnie zmontowany a zbiornik wody użytkowej napełniony wodą. Do napełniania instalacji należy używać wyłącznie glikolu propylenowego - płyn dostarczonego w zestawie. W grupie solarnej oraz w zestawie przyłączeniowym dostarczanych w komplecie znajdują się przyłącza przeznaczone do napełniania instalacji solarnej. 1. Zamocować przewód ciśnieniowy do króćca napełniającego A znajdującego się powyżej pompy i otworzyć zawór na króćcu. 2. Przewód przepłukujący podłączyć do króćca pomiędzy pompą a rotametrem i otworzyć zawór na tym króćcu. 3. Nacięcie na śrubie nastawczej rotametru musi znajdować się w położeniu poziomym. Zawór kulowy zintegrowany ze śrubą jest wówczas zamknięty. Otworzyć zawór kulowy zintegrowany z termometrem, znajdujący się ponad pompą. 4. Do pojemnika wlać ilość medium roboczego zapewniającą napełnienie całej instalacji i dokonać napełnienia instalacji za pośrednictwem zestawu do napełniania, odpowietrzania i czyszczenia instalacji solarnych (nr kat ) patrz zdjęcie obok. 5. Układ solarny płukać przez co najmniej 30 minut. Aby usunąć całkowicie powietrze z układu niezbędne jest otwieranie co pewien czas śruby nastawczej na rotametrze (nacięcie na śrubie w położeni pionowym). 6. Instalacje solarną najlepiej opróżniać z resztek powietrza za pomocą tak zwanej metod strzelania ciśnieniem. Polega to na tym, że napełniamy instalacje glikolem do około 5 bar, a następnie gwałtownie otwieramy zawór B powrotny. Dzięki takiej metodzie powietrze jest wypychane z układu z dużą siłą. 7. Płucząc wstępnie instalację wodą należy pamiętać, żeby dokładnie oczyścić ja z drobinek wody przed ostatecznym zamknięciem układu. Pozostawienie zbyt dużej ilości wody w układzie może spowodować uszkodzenie jej w okresie zimowym. 8. Zawór na króćcu przepłukującym zamknąć przy pracującej pompie napełniającej i doprowadzić ciśnienie w instalacji do ciśnienia roboczego rzędu 5 bar. Wartość ciśnienia odczytać można na manometrze. 9. Zamknąć zawór na króćcu napełniającym i wyłączyć pompę napełniającą, otworzyć śrubę nastawczą rotametru (nacięcie ma śrubie w położeniu pionowym). 10. Pozostawić układ pod ciśnieniem, zaistnienie znacznego spadku ciśnienia oznacza istnienie nieszczelności w układzie 11. Ustawić ciśnienie robocze w instalacji na poziomie 2 bar 12. Uruchomić pompę solarną na najwyższych obrotach i przepłukiwać co najmniej 15 minut 13. Zdjąć przewody z króćców, króćce zabezpieczyć zakrętkami 14. Zawór kulowy nad pompą całkowicie otworzyć 15. Nałożyć przednią pokrywę izolacji grupy 22

23 3. Po wykonaniu instalacji autoryzowany instalator / klient powinien sprawdzić poprawność wykonania następujących czynności: 3.1. Odpowiedni dobór rurek do instalacji oraz sposób ich podłączenia: a). Rurki w instalacji glikolu powinny być wykonane z miedzi lub ze stali, nie można stosować pod żadnym pozorem rurek PCV. Można również stosować rurki preizolowane ze stali nierdzewnej, ale nie zaleca się stosowania ich na odcinkach dłuższych niż 10m ze względu na problemy z odpowietrzeniem instalacji. b). Lut stosowany do instalacji powinien być lutem twardym np.: (PbCu). Zamiast lutu można stosować również złączki zaciskowe z pierścieniami. Nie należy stosować złączek zawierających elementy gumowe bądź plastikowe. Uszczelnienie instalacji w miejscach śrubunków należy wykonać z konopi i pasty uszczelniającej. Należy pamiętać, że temperatura w instalacji dochodzi do 280 O C Odpowiednie zabezpieczenie przed zapowietrzaniem. Jeżeli instalacja jest długa i na rurkach znajdują się tzw. syfony wynikające z ukształtowania instalacji to w takich miejscach powinno się stosować odpowietrzniki w celu lepszego i dokładniejszego odpowietrzenia instalacji Odpowiednia izolacja instalacji Instalacja na całej długości powinna być izolowana otuliną. Należy zwrócić uwagę na sposób montażu otuliny i jakość połączeń Szczelność instalacji Należy sprawdzić czy instalacja jest szczelna i sucha, czy po dłuższym czasie nie ma większych spadków ciśnienia 3.5. Sprzęt do napełniania i odpowietrzania. Należy zwrócić uwagę na sposób odpowietrzenia instalacji przez instalatora. Instalator powinien posiadać profesjonalny sprzęt do napełniania, płukania i odpowietrzania systemów solarnych. Wyglądem przypominać powinien stację dostępną w naszej ofercie. Można również używać innych urządzeń posiadających pompy o odpowiednich parametrach, zdolne doprowadzić ciśnienie w instalacji w trakcie napełniania do 5 BAR. a). Najlepszym sposobem odpowietrzenia jest wykonywanie tzw. skoków ciśnień. Zakręcanie króćca powrotnego do pompy i zwiększanie przez to ciśnienia, a następnie szybkie zwolnienie zaworu. Dobrze odpowietrzona instalacja charakteryzuje się tym, że ciśnienie po zamknięciu zaworu rośnie bardzo szybko do granic zaworu bezpieczeństwa (6 BAR) b). Instalację powinno się odpowietrzać w obie strony, tak aby usunąć powietrze zarówno z kolektorów jak i ze zbiornika 23

24 3.6. Sposób zabezpieczenia kolektorów przed promieniowaniem słonecznym w czasie instalacji Bardzo istotne jest, aby kolektory w czasie instalowania na dachu, podłączania, napełniania, odpowietrzania i regulowania instalacji powinny być przykryte. Jeżeli jest to możliwe powinny znajdować się pod folią, plandeką bądź zakryte oryginalnymi kartonami!!! UWAGA!!! ABSOLUTNIE NIE NALEŻY ODWRACAĆ KOLEKTORÓW PRÓŻNIOWYCH I PŁASKICH FRONTEM W STRONĘ DACHU 3.7. Sprawdzić ustawienia przepływu Po dokładnym odpowietrzeniu należy sprawdzić przepływ na rotametrze. Przepływ powinien być regulowany na rotametrze w trakcie manualnej pracy pompy (100% obrotów) Sprawdzić jakość płynu Należy sprawdzić czy płyn w instalacji jest płynem zalecanym przez firmę WATT, czy nie jest rozwodniony lub mieszany z innymi środkami nie spełniającymi atestów PZH.!!! UWAGA!!! JEDYNIE PŁYNY ZNAJDUJĄCE SIĘ W OFERCIE FIRMY WATT SĄ W 100% NEUTRALNE DLA ZDROWIA NIETOKSYCZNE, STOSUJĄC INNE PŁYNY TRACISZ GWARANCJĘ NA CAŁY SYSTEM SOLARNY 3.9. Sprawdź czy zastosowano oryginalne naczynia Naczynie przeponowe powinno być dobrane odpowiednio do instalacji Można również skorzystać z programu obliczeniowego dostępnego na stronie Zimna instalacja powinna mieć ciśnienie w zakresie 2-2,5 BAR w zależności od wysokości statycznej. 24
