1 INSTRUKCJA OBSŁUGI ZESTAWU SOLARNEGO WATT Lajt V plus Ver

2 Ver Spis treści 1. Schematy działania oraz składy zestawu CPC Schemat ogólny zestawu CPC Elementy zestawu CPC Gwarancja Środki ostrożności dotyczące instalacji Opis głównych elementów wchodzących w skład zestawu CPC Kolektor WATT CPC 9L +/ WATT CPC9L Podgrzewacz c.w.u. dwuwężownicowy WATT o pojemności 200l Regulator SolaWATT Grupa solarna Grupa solarna pojedyńcza WATT GSO z rotametrem 2-15 l/min Naczynie wzbiorcze firmy ELBI Zestaw do podłączenia podwójnej grupy solarnej GSO Płyn do kolektorów WATT CPC 20l Napełnianie instalacji płynem Po wykonaniu instalacji autoryzowany instalator / klient powinien sprawdzić poprawność wykonania następujących czynności: Odpowiedni dobór rurek do instalacji oraz sposób ich podłączenia: Odpowiednie zabezpieczenie przed zapowietrzaniem Odpowiednia izolacja instalacji Szczelność instalacji Sprzęt do napełniania i odpowietrzania Sposób zabezpieczenia kolektorów przed promieniowaniem słonecznym w czasie instalacji Sprawdzić ustawienia przepływu Sprawdzić jakość płynu Sprawdź czy zastosowano oryginalne naczynia... 26

3 Szanowni Państwo, Dziękujemy serdecznie za podjęcie decyzji o zakupie zestawu solarnego WATT z kolektorami WATT CPC 9+ / CPC9*. Zestaw z kolektorami próżniowymi WATT CPC 9+ CPC9* został zaprojektowany z uwzględnieniem warunków klimatycznych panujących w naszej szerokości geograficznej. Kolektor próżniowy zastosowany w zestawach charakteryzuje się wysoką absorpcją oraz minimalnymi stratami ciepła. Zestaw zapewnia dzięki temu wysoką sprawność energetyczną o każdej porze roku. Kolektor może być zamontowany na każdym dachu. W przypadku konieczności zamontowania na powierzchni płaskiej należy zamówić zestaw z konstrukcją wolnostojącą. Poniższa instrukcja obsługi powinna Państwu ułatwić prawidłowe działanie Waszego zestawu. Prosimy o skorzystanie z usług doświadczonych firm instalatorskich, które dokonają montażu zestawu stosownie do Państwa wymagań. *kolektory WATT CPC9 w zestawach gdzie ilość kolektorów >3 szt. 3

4 1. Schematy działania oraz składy zestawu CPC 1.1 Schemat ogólny zestawu CPC 4

5 1.1 Elementy zestawu CPC WATT LAJT V1 plus WATT LAJT V2 plus WATT LAJT V3 plus Kolektor słoneczny WATT CPC 9+ szt Kolektor słoneczny WATT CPC 9 szt. x x x Podgrzewacz c.w.u. dwuwężownicowy HT l Uchwyt dachowy aluminiowy typu S/L Nowość 2013 szt Konstrukcja wolnostojąca aluminiowa Nowość 2013 szt Płyn do kolektorów e SOL 20l l Naczynie wzbiorcze do kolektorów l Opaska do naczynia wzbiorczego szt Wąż do naczynia wzbiorczego 3/4 " szt. 1 1 x Złączka 3/4 do naczynia wzbiorczego szt Regulator e360 szt Grupa solarna pojedyńcza z rotametrem i manometrem szt Zestaw złączek do podłączenia kolektorów szt Zestaw do podłączenia pojedynczej grupy solarnej ze zbiornikiem do instalacji szt Separator powietrza szt WATT LAJT V4 plus WATT LAJT V5 plus WATT LAJT V6 plus WATT LAJT V7 plus Kolektor słoneczny WATT CPC 9+ szt. 3 x x x Kolektor słoneczny WATT CPC 9 szt. x Podgrzewacz c.w.u. dwuwężownicowy HT l Uchwyt dachowy aluminiowy typu S/L Nowość 2013 szt Konstrukcja wolnostojąca aluminiowa Nowość 2013 szt Płyn do kolektorów e SOL 20l l Naczynie wzbiorcze do kolektorów l Opaska do naczynia wzbiorczego szt Wąż do naczynia wzbiorczego 3/4 " szt. x x x x Złączka 3/4 do naczynia wzbiorczego szt Regulator e360 szt Grupa solarna pojedyńcza z rotametrem i manometrem szt Zestaw złączek do podłączenia kolektorów szt Zestaw do podłączenia pojedynczej grupy solarnej ze zbiornikiem do instalacji szt Separator powietrza szt

6 1.2 Gwarancja Produkt Okres gwarancyjny Kolektor próżniowy CPC 10 lat* A xxx xx Zbiornik HT ERR 7 lat* Sterownik 5 lat* 06-0xxx Naczynie wzbiorcze l 2 lat* Pojedyncza grupa solarna 5 lat* *szczegóły w kartach gwarancyjnych poszczególnych elementów 1.3 Środki ostrożności dotyczące instalacji Przed uruchomieniem systemu, kolektor słoneczny musi zostać przykryty aby ochronić absorber od przegrzania a operatora od ewentualnych oparzeń. System może zostać napełniony tylko wtedy, gdy system hydrauliczny kolektora jest zamontowany i nie może zostać uruchomiony dopóki nie będzie zapewnionego odbioru energii z kolektora słonecznego. - Kolektor może zostać ustawiony w zależności od rodzaju dachu (płaski lub pochyły) lub na odpowiedniej, możliwej do wyregulowania konstrukcji. W żadnym wypadku kolektor nie może zostać ustawiony częścią szklaną do dołu gdyż może to spowodować uszkodzenie elementu szklanego oraz w specyficznych warunkach prowadzi to zalania wnętrza kolektora. - Zwrócić uwagę na to, aby nie naciągać nad-miernie złączek przy króćcach, aby uniknąć uszkodzenia użyj klucz kontrującego przy dokręcaniu złączek zapobiegniesz w ten sposób uszkodzeniu części wewnętrznej kolektora. - Ponadto, podczas pracy przy kolektorze korzy-stać z rękawic ochronnych i unikać przenoszenia kolektora łapiąc za złączki lub przewody. UWAGA: obowiązkowe jest korzystanie z płynu mrozoochronnego dostarczonego przez producenta. W przypadku błędów w instalacji, pracy, konserwacji, spowodowanych nieuwzględnieniem obowiązujących przepisów technicznych, norm lub wskazówek zawartych w powyższej instrukcji (dostarczonej przez producenta), wykluczona zostaje jakakolwiek odpowiedzialność kontraktowa i poza kontraktowa producenta z powodu ewentualnych szkód i gaśnie gwarancja dotycząca urządzenia. W celu zapewnienia ochrony odgromowej sys-temu solarnego należy zapoznać się z normą zasady ogólne (IEC : 1990; poprawione) Zabezpieczenie przed przepięciem - należy uziemić obieg solarny w celu wyrównania różnicy potencjałów i ochrony przepięciowej. 6

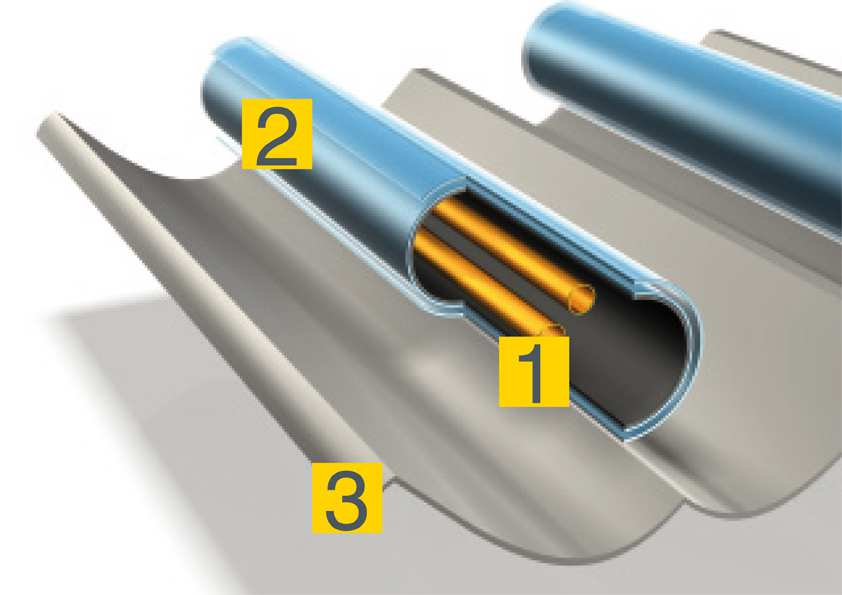

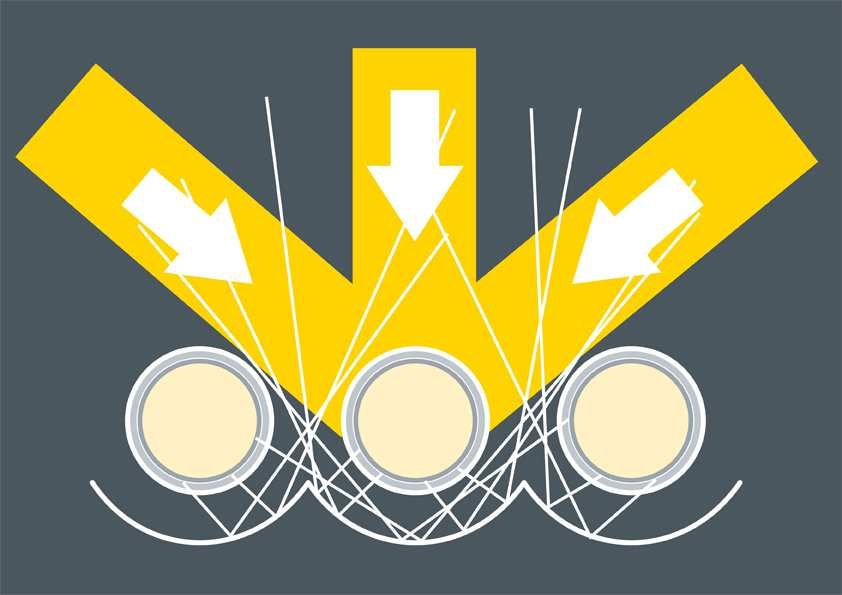

7 2. Opis głównych elementów wchodzących w skład zestawu CPC 2.1 Kolektor WATT CPC 9L +/ WATT CPC9L Sercem zestawów WATT CPC są kolektory próżniowe WATT CPC 9L+/ WATT CPC 9L. Kolektory te stanowią jedno z najnowocześniejszych rozwiązań technicznych w dziedzinie technik solarnych. Próżnia zalana szkłem w kształcie dwuściennej rury gwarantuje doskonałą izolacyjność w każdych warunkach pogodowych. Specjalny absorber naniesiony jest na powierzchnię rury wewnętrznej, promienie słoneczne docierające do absorbera nie mają możliwości wydostania się na zewnątrz. Zgromadzona energia cieplna przekazywana jest cieczy roboczej, odpornej na zamarzanie, za pośrednictwem elementów pośredniczących oraz rurek miedzianych znajdujących się wewnątrz rury próżniowej. Szczelność szkła zapewnia długą żywotność rur, które charakteryzują się również odpornością na gradobicie. Zastosowanie zwierciadeł parabolicznych pozwala na optymalne wykorzystanie promieniowania słonecznego, dzięki skupianiu promieni odbitych od zwierciadła na rurze próżniowej. Taka konstrukcja kolektora pozwala na zwiększenie sprawności układu, zwłaszcza w okresach słabego nasłonecznienia dzięki znacznie mniejszym stratom ciepła. Najkorzystniejsze cenowo na rynku kolektory próżniowe WATT CPC z wykorzystaniem rur próżniowych produkowanych dla czołowych firm europejskich, umożliwiają efektywne wykorzystanie energii słonecznej w ciągu całego roku oraz uzyskanie oszczędności do 80% kosztów podgrzewania CWU oraz obniżenia do 50% kosztów centralnego ogrzewania. Budowa i zasada działania lustra parabolicznego CPC 1. rura próżniowa 2. absorber 3. zwierciadło CP 7

8 Zalety kolektorów CPC 9L+/ CPC 9L+: certyfikat ISFH Z-W3205 wysoka całoroczna sprawność i wydajność energetyczna zastosowanie próżni szczelnie zalanej szkłem zastosowanie materiałów odpornych na korozję (aluminium, miedź) lustro paraboliczne odporne na czynniki zewnętrzne 2.2 Dane techniczne Dotyczy: WATT CPC 9+ ( W zestawach do 3 szt. ) CPC 9+ Wartość η 0,611 a1 0,84 W/m2K a2 0,0053 W/(m2K2) CPC 9+ T m - T a 400 W/m2 700 W/m W/m2 10 K K K Moc maksymalna na moduł kolektora 1103 CPC9+ Dług./szer./wys: 1935/1053/121 Powierzchnia apertury (m2) 1,805 Maksymalne ciśnienie (bar) 6 Powierzchnia absorbera (m2) 1,794 Masa pustego kolektora(kg) 31 Powierzchnia brutto (m2) 2,038 Temperatura stagnacji ( C) 303 Zalecany przepływ (l/min) 1 Średnica zewnętrzna rur (mm) 47 8

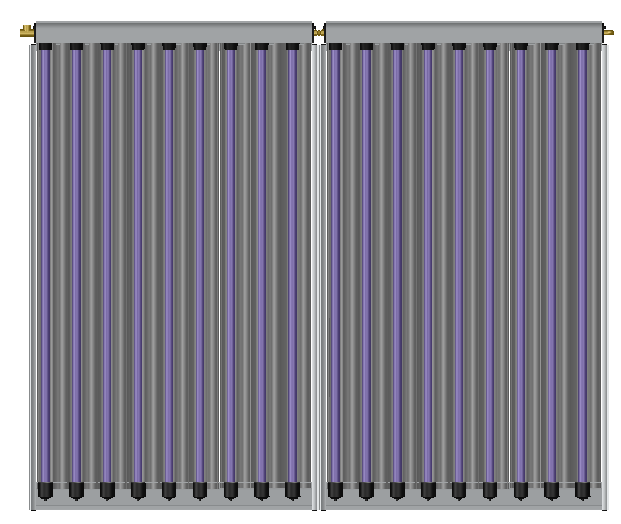

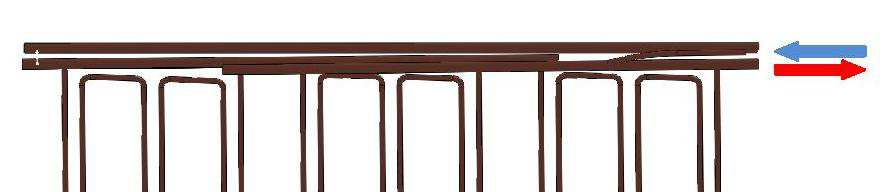

9 Schemat hydrauliczny Uwaga Maksymalnie można podłączyć 3 kolektorów w jednej sekcji. Dotyczy: WATT CPC 9 ( W zestawach powyzej 3 szt. ) Dług./szer./wys: 1937/1105/121 Powierzchnia apertury (m2) 1,897 Maksymalne ciśnienie (bar) 6 Powierzchnia absorbera (m2) 1,794 Masa pustego kolektora(kg) 32 Powierzchnia brutto (m2) 2,14 Temperatura stagnacji ( C) 304 Zalecany przepływ (l/min) 1 Średnica zewnętrzna rur (mm) 47 T m - T a 400 W/m2 700 W/m W/m2 10 K K K Moc maksymalna na moduł kolektora 1070 Odniesienie - powierzchnia apertury Wartość Jednostka η 0,564 a1 0,86 W/m2K a2 0,003 W/(m2K2) Wykres strat ciśnienia B (mbar) A przepływ masowy / mass flow / Massendurchfluss B spadek ciśnienia / pressure drop / Druckabsenkung 9

10 Uwaga Maksymalnie można podłączyć 5 kolektorów w jednej sekcji.!!! UWAGA!!! Kolektor słoneczny przed ostatecznym uruchomieniem instalacji powinien być przykryty osłonami w celu zabezpieczenia przed możliwym przegrzaniem. Instalacja powinna zostać napełniona, gdy zmontowany jest układ hydrauliczny kolektora i uruchomiona dopiero w momencie, gdy istnieje możliwość odprowadzenia ciepła wytworzonego przez kolektor słoneczny. Obowiązkowe jest stosowanie płynu solarnego (glikolu propylenowego) dostarczonego przez producenta. Kolektor napełniony wodą, lub środkiem nie zgodnym z parametrami glikolu znajdującego się w ofercie firmy WATT nie podlega gwarancji. Kolektor może być umieszczony stosownie do sytuacji zaistniałej u klienta na dachu (płaskim lub nachylonym) lub w dowolnym miejscu na konstrukcji wolnostojącej. Pod żadnym pozorem nie można kłaść kolektora na dach wierzchem do góry, może to spowodować trwałe uszkodzenie kolektora. 10

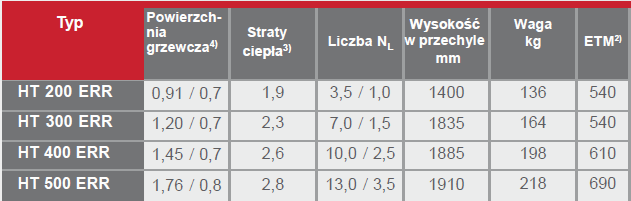

11 2.3 Podgrzewacz c.w.u. dwuwężownicowy WATT o pojemności 200l Nowa generacja przepływowych podgrzewaczy wody firmy Austria odpowiada aktualnym wymogom rynku. Urządzenia te są przeznaczone do współpracy z kotłami grzewczymi, instalacją miejską sieci cieplnej, instalacją solarną, pompami ciepła, instalacjami ogrzewania elektrycznego i kominkowymi systemami grzewczymi. Cechy charakterystyczne zbiorników: Ochrona zbiornika przed korozją poprzez wysokojakościowe emaliowanie, wg DIN 4753 Wspawana, wysokowydajna wężownica Zewnętrzna metalowa powłoka, powlekana proszkowo Kołnierz rewizyjny do montażu grzałki elektrycznej Zasilanie I powrót obiegu grzejnego wyprowadzane przez gwinty wewnętrzne o średnicy 1 Podłączenie cyrkulacji przez gwinty zewnętrzne Wysokiej jakości izolacja z bezfreonowej pianki poliuretanowej o grubości 50 mm. Ciśnienie robocze c.w.u:10bar (seria ER),6bar (seria ERR) Ciśnienie robocze w wężownicy: 10 bar Umiejscowienie króćca wody na górnej pokrywie gwarantuje całkowite odpowietrzenie Wbudowany fabrycznie termometr Zamontowana pokrywa i kołnierz zaślepiający Króćce wody zimnej i ciepłej 1 Sposób pakowania: pojedynczo na paletach, ofoliowane 11

12 12

13 2.4 Regulator SolaWATT 4 Podstawowe cechy regulatora: 1.Specjalizowany wyświetlacz graficzny - ułatwia obsługę regulatora. Pozwala w prosty sposób ustalić, który schemat pracy jest realizowany oraz jakie są parametry układu. 2.Licznik ciepła regulator oblicza ilość ciepła pozyskanego z kolektora słonecznego. 3.Sterowanie pompą w sposób płynny - regulator steruje płynnie pompą ładującą zasobnik, co pozwala na ekonomiczne wykorzystanie energii solarnej (energia może być odzyskiwana z kolektora słonecznego nawet przy niesprzyjających warunkach pogodowych). 4.Zrzut ciepła poprzez kolektor regulator można łatwo wprowadzić w specjalny TRYB URLOPOWY zabezpieczający instalację przed przegrzaniem jeśli ciepła woda nie będzie wykorzystywana. 5.Funkcja okresowej sterylizacji zasobnika CWU raz na tydzień temperatura zadana zasobnika CWU zostaje podniesiona do ustawionego poziomu aby usunąć mogące pojawić się w zasobniku bakterie z rodzaju Legionella. 6.Funkcja ochrony kolektora przed zamarzaniem regulator przeciwdziała zamarzaniu płynu solarnego uruchamiając pompę kiedy temperatura kolektora spadnie poniżej ustalonego poziomu. 7.Funkcja ochrony zasobnika przed zamarzaniem regulator załącza podłączoną grzałkę lub inne źródło ciepła gdy temperatura zasobnika spadnie poniżej 4 C 8.Funkcje zabezpieczające - regulator jest wyposażony w algorytmy chroniące kolektor i zasobnik. Daje to możliwość zabezpieczenia układu przed przegrzaniem kolektora (a co za tym idzie zatrzymania ładowania zasobnika) lub przegrzaniem zasobnika. 13

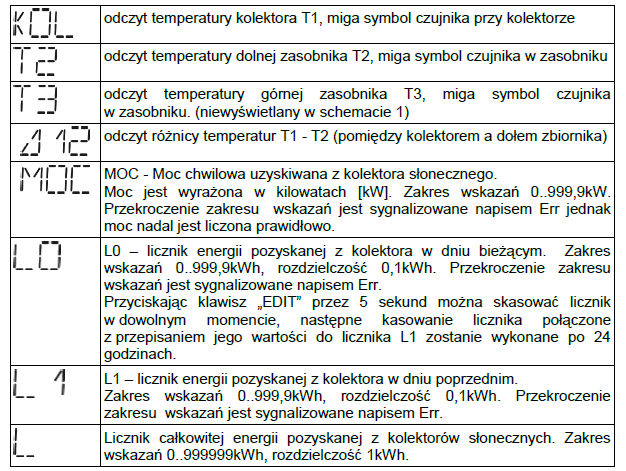

14 Lista realizowanych schematów Schemat 1 - ładowanie zasobnika z kolektora słonecznego. W tym schemacie regulator pracuje z jednym czujnikiem zasobnika Schemat 2 - ładowanie zasobnika z kolektora słonecznego. W tym schemacie regulator pracuje z dwoma czujnikami zasobnika. Na ilustracji 2 przedstawiony jest wyświetlacz LCD z zapalonymi wszystkimi symbolami, podczas normalnej pracy wyświetlane są tylko potrzebne symbole. 1.Pompa kolektora słonecznego. Miganie oznacza pracę pompy. 2.Kolektor słoneczny. 3.Sygnalizacja funkcji urlopowej i chłodzenia rewersyjnego. Świecenie oznacza załączenie funkcji urlopowej, miganie oznacza załączenie pompy solarnej w wyniku działania funkcji urlopowej albo chłodzenia rewersyjnego. 14

15 4.Sygnalizacja odbierania ciepła z kolektora, świeci ciągle jeżeli odbierana moc jest większa niż 1kW, miga jeżeli odbierana moc jest mniejsza. 5.Czujnik temperatury kolektora słonecznego (T1) 6.Sygnalizacja wysokiej temperatury kolektora. Miganie oznacza, że temperatura kolektora przekroczyła wartość ustawioną w parametrze KMX, świecenie oznacza, że temperatura kolektora przekroczyła wartość ustawiona w parametrze KOF. Jeżeli symbol miga jednocześnie z symbolem nr 8 to wartość temperatury kolektora T1 lub zasobnika T2 jest poza zakresem pomiarowym lub uszkodzony jest któryś z czujników. 7.Sygnalizacja wysokiej temperatury zasobnika. Zapalony symbol oznacza, że temperatura zasobnika T2 lub T3 przekroczyła wartość ustawioną w parametrze ZOF. Jeżeli symbol miga jednocześnie z symbolem nr 7 to wartość temperatury kolektora T1 lub zasobnika T2 jest poza zakresem pomiarowym lub uszkodzony jest któryś z czujników. 8.Nazwa i wartość parametru 9.Symbol stopnia Celsjusza wyświetlany podczas odczytu i nastawiania temperatury. 10.Symbol kilowatów (kw) wyświetlany podczas odczytu mocy i kilowatogodzin (kwh) wyświetlany podczas odczytu liczników energii. 11.Symbol oznacza, że wszystkie temperatury znajdują się we właściwym zakresie. 12.Czujnik górny zasobnika solarnego (T3). 13.Czujnik dolny zasobnika solarnego (T2). 14.Sygnalizacja stanu awaryjnego. Więcej informacji w rozdziale Stany awaryjne na stronie Odczyty podstawowe Po uruchomieniu regulatora na wyświetlaczu można odczytać aktualny schemat pracy oraz zmierzoną temperaturę kolektora. Klawiszami ze strzałkami możemy przeglądać odczytane temperatury oraz parametry pracy regulatora. Poniżej znajduje się lista parametrów do odczytu 15

16 !!! UWAGA!!! Szczegółowe dane techniczne sterownika znajdują się w instrukcji przy sterowniku oraz na stronie internetowej 16

17 2.5 Grupa solarna Grupa solarna pojedyńcza WATT GSO z rotametrem 2-15 l/min. Armatura do instalacji solarnej umożliwia połączenie w obiegu solarnym kolektora słonecznego z podgrzewaczem c.w.u. W instalacjach, w których rury zasilania i powrotu są od siebie oddalone można zamontować jednopionowy, pompowy moduł Regusolwatt. Napełnianie instalacji solarnej płynem kolektorowym lub spuszczanie go w czasie prac konserwacyjnych umożliwia kurek napełniająco - opróżniający. Za pomocą złączek skręcanych Regusol (zamawianych oddzielnie) można w łatwy sposób zamontować moduł do instalacji solarnej. W celu uniknięcia zbyt wysokiego ciśnienia w instalacji solarnej, moduły Regusolwatt wyposażono w grupy bezpieczeństwa, do których przyłączyć można naczynie wzbiorcze. Grupy solarne Regusolwatt mogą pracować we wszystkich systemach solarnych, w których medium roboczym jest roztwór wodny na bazie glikolu propylenowego. 17

18 Kompletna, wstępnie zmontowana, sprawdzona pod względem szczelności jednostka z grupą bezpieczeństwa i przyłączem do naczynia wzbiorczego: z możliwością odcięcia przepływu z miernikiem przepływu z nastawą i odcięciem do regulacji przepływu w instalacji solarnej z uchwytem do montażu na ścianie i dokładnie dopasowaną łupiną izolacyjną z zaworem kulowym ze zintegrowanym zaworem stopowym oraz termometrem z separatorem powietrza Dane techniczne: Temperatura pracy ciągłej 120 C Krótkotrwała temperatura rozruchu 160 C Maksymalne ciśnienie (zawór 6 bar bezpieczeństwa) Ciśnienie otwierające zawór stopowy: 20 mbar Pompa Grundfos UPS 25/60 Pobór mocy -stopień W -stopień W -stopień W Maksymalna wysokość podnoszenia: Maksymalny wydatek Mierniki przepływu wg zakresu nastaw 6 m 3,5 m l/min 18

19 2.6 Naczynie wzbiorcze firmy ELBI W wyniku nagrzewania się płynu roboczego w kolektorach do wysokiej temperatury następuje wzrost objętości płynu. Do kompensacji wzrostu objętości w układzie zastosowano naczynie przeponowe o odpowiednio dobranej pojemności. Naczynie wzbiorcze jest integralną częścią każdego zestawu solarnego, będącego w ofercie firmy Watt. Jego pojemność została dobrana w zależności od charakterystyki danego zestawu w zgodzie z obowiązującymi przepisami i normami. Zestawy solarne są wyposażone w naczynia wzbiorcze renomowanej włoskiej firmy ELBI, co gwarantuje ich wysoką niezawodność. Dane techniczne ELBI ER CE: pojemność 18 l 35l maksymalne ciśnienie robocze 8 bar ciśnienie wpompowane 1,5bar przyłącze ¾'' 19

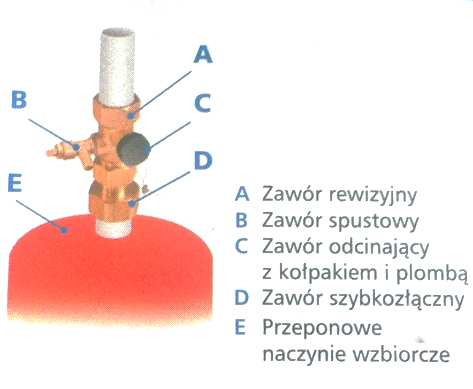

20 Dla zapewnienia bezpieczeństwa przed nadmiernym wzrostem ciśnienia w zastawie zastosowano również zawór bezpieczeństwa 6 bar. Zawór ten jest integralną częścią grupy solarnej. W przypadku ubytku płynu roboczego przez zawór bezpieczeństwa niezbędne jest uzupełnienie instalacji identycznym płynem. Szybkozłącze z zaworem rewizyjnym przeznaczone jest do szybkiego połączenia naczynia przeponowego z przewodem wzbiorczym instalacji. Dzięki zastosowanemu zaworowi odcinającemu oraz spustowemu w łatwy sposób można opróżnić naczynie przeponowe bez konieczności opróżniania całej instalacji DANE TECHNICZNE Max ciśnienie pracy Max temperatura pracy Materiał korpusu 10 bar 120 st. C mosiądz BUDOWA /MIEJSCE MONTAŻU Szybkozłącze z zaworem rewizyjnym posiada przyłącza ¾ lub 1 gwint wewnętrzny. Urządzenie wyposażone jest w zawór spustowy umożliwiający opróżnianie naczynia wzbiorczego. Zawór rewizyjny (odcinający) otwierany jest lub zamykany za pomocą klucza imbusowego i zabezpieczony jest kołpakiem z plombą przed przypadkowym zamknięciem. Jeżeli w instalacji nastąpi konieczność konserwacji lub wymiany naczynia przeponowego, dzięki zastosowaniu szybkozłącza z zaworem rewizyjny, w szybki oraz łatwy sposób można odłączyć naczynie przeponowe. 20

21 Szybkozłacze zgodne jest z normą PN-EN MONTAŻ I URUCHOMIENIE W celu prawidłowej pracy urządzenia, szybkozłącze należy zamontować zgodnie z poniższym opisem: 1. Wkręcić zwór spustowy (B) gwint zewnętrzny ¼ w korpus zaworu rewizyjnego (A) Końcówka spustowa skierowana musi być w dół. 2. Zawór rewizyjny zainstalować na rurze łączącej instalację z naczyniem przeponowym. 3. Przykręcić zawór szybkozłączny (D) do naczynia przeponowego. 4. Skręcić zawór rewizyjny (A) z szybkozłącznym (D) za pomocą półśrubunku. Do uszczelnienia użyć uszczelki płaskiej dostarczonej w zestawie. 5. Po zainstalowaniu, otworzyć całkowicie zawór odcinający. Na zawór odcinający nałożyć czarny kołpak oraz zabezpieczyć go plombą (C) EKSPLOATACJA Podczas normalnej pracy instalacji zabronione jest zerwanie plomby oraz zamykanie zaworu odcinającego. Niewskazane również jest otwieranie zaworu spustowego. W celu dokonania konserwacji naczynia przeponowego należy: 1. Zerwać plombę oraz zamknąć zawór odcinający (C) 2. Otworzyć zawór spustowy (B) z zachowaniem ostrożności- w instalacji znajdować się może gorąca ciecz, która grozi poparzeniem 3. Po obniżeniu ciśnienia w naczyniu odkręcić zawór szybkozłaczny (D). 4. Przystąpić do prac konserwacyjnych naczynia przeponowego (E) 5. Po dokonaniu wszelkich prac skręcić zawór rewizyjny (A) z szybkozłącznym (D). 6. Zamknąć zawór spustowy (B) 7. Otworzyć zawór odcinający(c) 8. Po dokonaniu wszelkich czynności konserwacyjnych i przywróceniu normalnej pracy instalacji, wymagane może być dopełnienie instalacji wodą/ glikolem w ilości takiej jaka została usunięta. 21

22 2.7 Zestaw do podłączenia podwójnej grupy solarnej GSO Zestaw do podłączenia podwójnej grupy solarnej GSO ze zbiornikiem do instalacji 15mm Kompletny zestaw służący do podłączenia podwójnej grupy solarnej do zbiornika i instalacji 15mm,18mm,22mm lub inox. W skład zestawu wchodzą : elastyczny wąż ze stali nierdzewnej (w otulinie) oraz komplet złączek 2.8 Płyn do kolektorów WATT CPC 20l. Płyn niskokrzepnący e SOL na bazie glikolu propylenowego. Zastosowanie płynów solarnych z oferty firmy WATT gwarantuje zachowanie gwarancji oraz pełną satysfakcję z funkcjonowania układu solarnego. Płyn odporny jest na wysokie temperatury występujące podczas pracy w kolektorach oraz niskie występujące w okresie zimowym. Preparat posiada certyfikat PZH potwierdzający bezpieczeństwo w razie połączenia z wodą pitną. Płynu nie należy rozcieńczać z wodą oraz mieszać z innymi preparatami. 22

23 Własności fizykochemiczne Postać Barwa Zapach ciecz klarowna bez zanieczyszczeń mechanicznych żółta bez zapachu Wartość ph 7,5 10,5 Temperatura zapłonu Temperatura palenia Temperatura krystalizacji r-r 80% (v/v) Temperatura krystalizacji r-r 50% (v/v) Temperatura krystalizacji r-r 48,5% (v/v) Granice wybuchowości Nie okresla się, wodne roztwory niepalne Nie okresla się, wodne roztwory niepalne - 50 C - 32 C - 29 C Produkt niepalny Gęstość (20 C) r-r 80% 1,065 ± 0,005 g/cm 3 Gęstość (20 C) r-r 50% 1,050 ± 0,005 g/cm 3 Gęstość (20 C) r-r 40% 1,040 ± 0,005 g/cm 3 Rozpuszczalność w wodzie nieograniczona 2.9 Napełnianie instalacji płynem Instalację można napełnić i uruchomić dopiero w momencie, gdy układ hydrauliczny jest kompletnie zmontowany a zbiornik wody użytkowej napełniony wodą. Do napełniania instalacji należy używać wyłącznie glikolu propylenowego - płyn dostarczonego w zestawie. W grupie solarnej oraz w zestawie przyłączeniowym dostarczanych w komplecie znajdują się przyłącza przeznaczone do napełniania instalacji solarnej. 1. Zamocować przewód ciśnieniowy do króćca napełniającego A znajdującego się powyżej pompy i otworzyć zawór na króćcu. 2. Przewód przepłukujący podłączyć do króćca pomiędzy pompą a rotametrem i otworzyć zawór na tym króćcu. 23

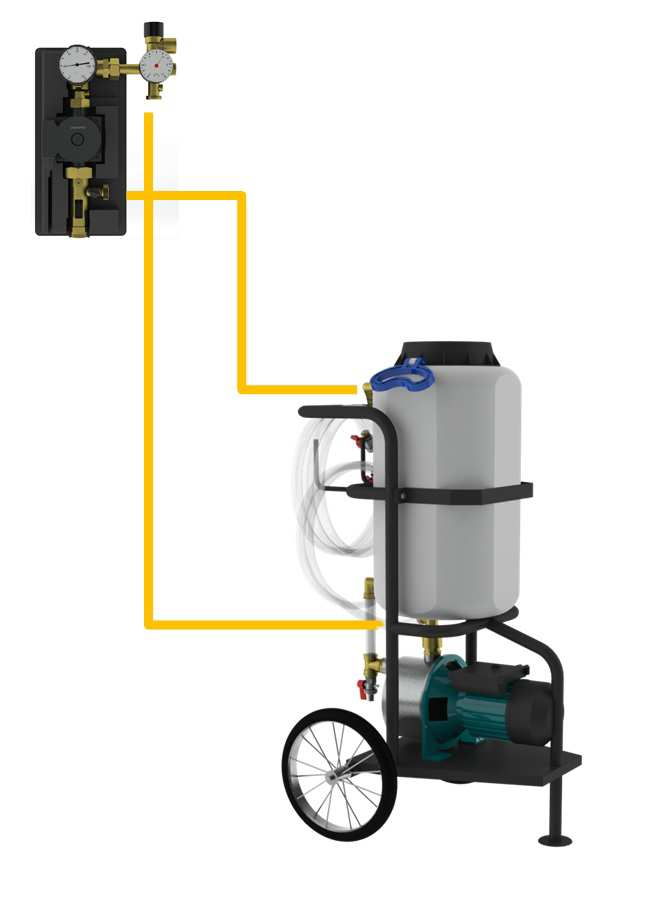

24 3. Nacięcie na śrubie nastawczej rotametru musi znajdować się w położeniu poziomym. Zawór kulowy zintegrowany ze śrubą jest wówczas zamknięty. Otworzyć zawór kulowy zintegrowany z termometrem, znajdujący się ponad pompą. 4. Do pojemnika wlać ilość medium roboczego zapewniającą napełnienie całej instalacji i dokonać napełnienia instalacji za pośrednictwem zestawu do napełniania, odpowietrzania i czyszczenia instalacji solarnych (nr kat ) patrz zdjęcie obok. 5. Układ solarny płukać przez co najmniej 30 minut. Aby usunąć całkowicie powietrze z układu niezbędne jest otwieranie co pewien czas śruby nastawczej na rotametrze (nacięcie na śrubie w położeni pionowym). 6. Instalacje solarną najlepiej opróżniać z resztek powietrza za pomocą tak zwanej metod strzelania ciśnieniem. Polega to na tym, że napełniamy instalacje glikolem do około 5 bar, a następnie gwałtownie otwieramy zawór B powrotny. Dzięki takiej metodzie powietrze jest wypychane z układu z dużą siłą. 7. Płucząc wstępnie instalację wodą należy pamiętać, żeby dokładnie oczyścić ja z drobinek wody przed ostatecznym zamknięciem układu. Pozostawienie zbyt dużej ilości wody w układzie może spowodować uszkodzenie jej w okresie zimowym. 8. Zawór na króćcu przepłukującym zamknąć przy pracującej pompie napełniającej i doprowadzić ciśnienie w instalacji do ciśnienia roboczego rzędu 5 bar. Wartość ciśnienia odczytać można na manometrze. 9. Zamknąć zawór na króćcu napełniającym i wyłączyć pompę napełniającą, otworzyć śrubę nastawczą rotametru (nacięcie ma śrubie w położeniu pionowym). 10. Pozostawić układ pod ciśnieniem, zaistnienie znacznego spadku ciśnienia oznacza istnienie nieszczelności w układzie 11. Ustawić ciśnienie robocze w instalacji na poziomie 2 bar 12. Uruchomić pompę solarną na najwyższych obrotach i przepłukiwać co najmniej 15 minut 13. Zdjąć przewody z króćców, króćce zabezpieczyć zakrętkami 14. Zawór kulowy nad pompą całkowicie otworzyć 15. Nałożyć przednią pokrywę izolacji grupy 24

25 3. Po wykonaniu instalacji autoryzowany instalator / klient powinien sprawdzić poprawność wykonania następujących czynności: 3.1. Odpowiedni dobór rurek do instalacji oraz sposób ich podłączenia: a). Rurki w instalacji glikolu powinny być wykonane z miedzi lub ze stali, nie można stosować pod żadnym pozorem rurek PCV. Można również stosować rurki preizolowane ze stali nierdzewnej, ale nie zaleca się stosowania ich na odcinkach dłuższych niż 10m ze względu na problemy z odpowietrzeniem instalacji. b). Lut stosowany do instalacji powinien być lutem twardym np.: (PbCu). Zamiast lutu można stosować również złączki zaciskowe z pierścieniami. Nie należy stosować złączek zawierających elementy gumowe bądź plastikowe. Uszczelnienie instalacji w miejscach śrubunków należy wykonać z konopi i pasty uszczelniającej. Należy pamiętać, że temperatura w instalacji dochodzi do 280 O C Odpowiednie zabezpieczenie przed zapowietrzaniem. Jeżeli instalacja jest długa i na rurkach znajdują się tzw. syfony wynikające z ukształtowania instalacji to w takich miejscach powinno się stosować odpowietrzniki w celu lepszego i dokładniejszego odpowietrzenia instalacji Odpowiednia izolacja instalacji Instalacja na całej długości powinna być izolowana otuliną. Należy zwrócić uwagę na sposób montażu otuliny i jakość połączeń Szczelność instalacji Należy sprawdzić czy instalacja jest szczelna i sucha, czy po dłuższym czasie nie ma większych spadków ciśnienia 3.5. Sprzęt do napełniania i odpowietrzania. Należy zwrócić uwagę na sposób odpowietrzenia instalacji przez instalatora. Instalator powinien posiadać profesjonalny sprzęt do napełniania, płukania i odpowietrzania systemów solarnych. Wyglądem przypominać powinien stację dostępną w naszej ofercie. Można również używać innych urządzeń posiadających pompy o odpowiednich parametrach, zdolne doprowadzić ciśnienie w instalacji w trakcie napełniania do 5 BAR. a). Najlepszym sposobem odpowietrzenia jest wykonywanie tzw. skoków ciśnień. Zakręcanie króćca powrotnego do pompy i zwiększanie przez to ciśnienia, a następnie szybkie zwolnienie zaworu. Dobrze odpowietrzona instalacja charakteryzuje się tym, że ciśnienie po zamknięciu zaworu rośnie bardzo szybko do granic zaworu bezpieczeństwa (6 BAR) b). Instalację powinno się odpowietrzać w obie strony, tak aby usunąć powietrze zarówno z kolektorów jak i ze zbiornika 25

26 3.6. Sposób zabezpieczenia kolektorów przed promieniowaniem słonecznym w czasie instalacji Bardzo istotne jest, aby kolektory w czasie instalowania na dachu, podłączania, napełniania, odpowietrzania i regulowania instalacji powinny być przykryte. Jeżeli jest to możliwe powinny znajdować się pod folią, plandeką bądź zakryte oryginalnymi kartonami!!! UWAGA!!! ABSOLUTNIE NIE NALEŻY ODWRACAĆ KOLEKTORÓW PRÓŻNIOWYCH I PŁASKICH FRONTEM W STRONĘ DACHU 3.7. Sprawdzić ustawienia przepływu Po dokładnym odpowietrzeniu należy sprawdzić przepływ na rotametrze. Przepływ powinien być regulowany na rotametrze w trakcie manualnej pracy pompy (100% obrotów) Sprawdzić jakość płynu Należy sprawdzić czy płyn w instalacji jest płynem zalecanym przez firmę WATT, czy nie jest rozwodniony lub mieszany z innymi środkami nie spełniającymi atestów PZH.!!! UWAGA!!! JEDYNIE PŁYNY ZNAJDUJĄCE SIĘ W OFERCIE FIRMY WATT SĄ W 100% NEUTRALNE DLA ZDROWIA NIETOKSYCZNE, STOSUJĄC INNE PŁYNY TRACISZ GWARANCJĘ NA CAŁY SYSTEM SOLARNY 3.9. Sprawdź czy zastosowano oryginalne naczynia Naczynie przeponowe powinno być dobrane odpowiednio do instalacji Można również skorzystać z programu obliczeniowego dostępnego na stronie Zimna instalacja powinna mieć ciśnienie w zakresie 2-2,5 BAR w zależności od wysokości statycznej. 26
