1 INSTRUKCJA OBSŁUGI ZESTAWU SOLARNEGO ewatt CPC 302

2 Spis treści 1. Schematy działania oraz składy zestawu z kolektorami WATT CPC9L Schemat ogólny zestawu ewatt CPC Elementy zestawu ewatt CPC Opis głównych elementów wchodzących w skład zestawu Kolektor CPC9 L Zasobnik 2 wężownicowy WATT o poj. 300 litrów Regulator e Grupa Solarna podwójna Naczynie wzbiorcze firmy ELBI Zestaw do podłączenia grupy solarnej Płyn do kolektorów WATT CPC 20l Instrukcja montażu uchwytu dachowego Instrukcja montarzu konstrukcji wolnostojącej Po wykonaniu instalacji autoryzowany instalator / klient powinien sprawdzić poprawność wykonania następujących czynności: Odpowiedni dobór rurek do instalacji oraz sposób ich podłączenia: Odpowiednie zabezpieczenie przed zapowietrzaniem Odpowiednia izolacja instalacji Szczelność instalacji Sprzęt do napełniania i odpowietrzania Sposób zabezpieczenia kolektorów przed promieniowaniem słonecznym w czasie instalacji Sprawdzić ustawienia przepływu Sprawdzić jakość płynu Sprawdź czy zastosowano oryginalne naczynia... 22

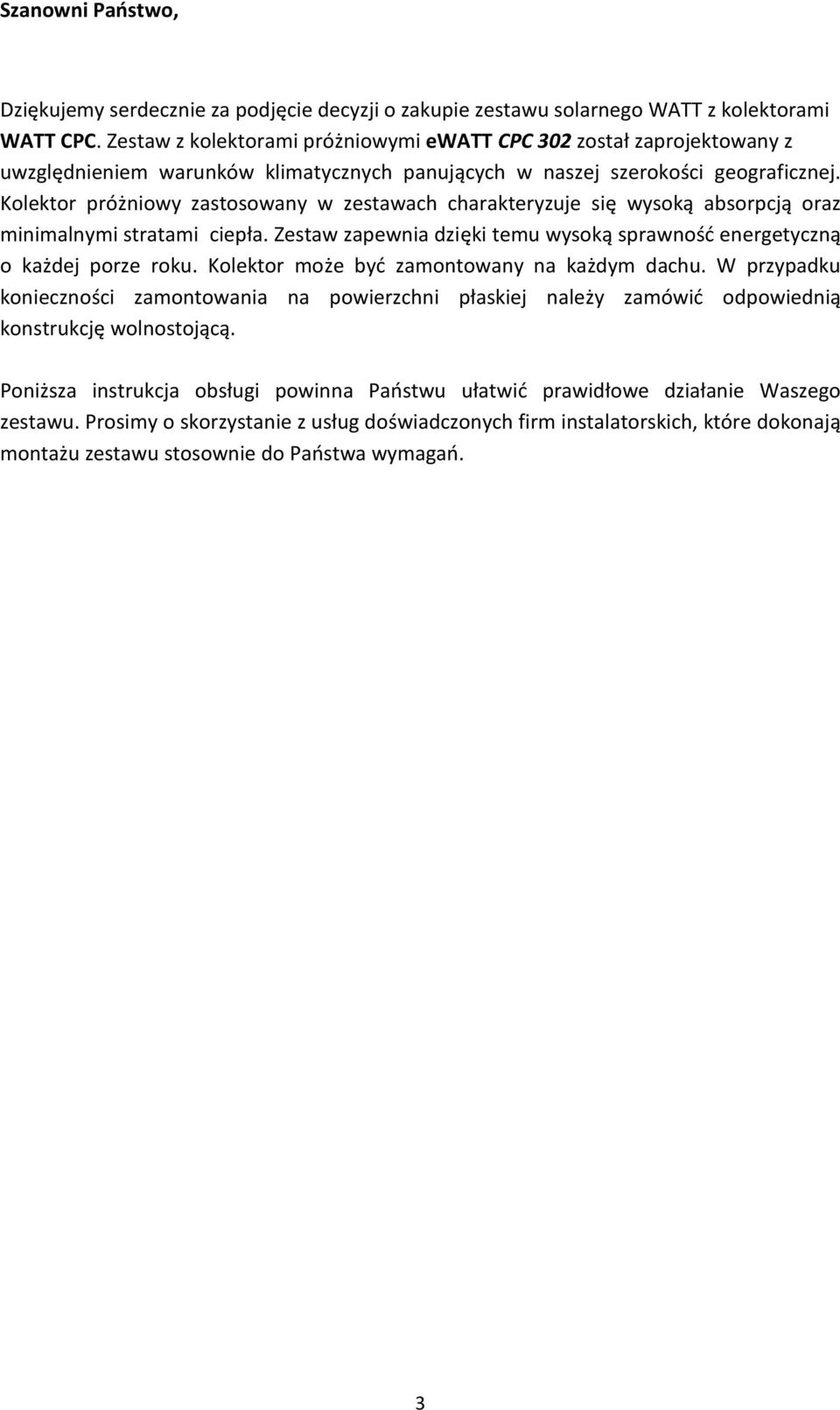

3 Szanowni Państwo, Dziękujemy serdecznie za podjęcie decyzji o zakupie zestawu solarnego WATT z kolektorami WATT CPC. Zestaw z kolektorami próżniowymi ewatt CPC 302 został zaprojektowany z uwzględnieniem warunków klimatycznych panujących w naszej szerokości geograficznej. Kolektor próżniowy zastosowany w zestawach charakteryzuje się wysoką absorpcją oraz minimalnymi stratami ciepła. Zestaw zapewnia dzięki temu wysoką sprawność energetyczną o każdej porze roku. Kolektor może być zamontowany na każdym dachu. W przypadku konieczności zamontowania na powierzchni płaskiej należy zamówić odpowiednią konstrukcję wolnostojącą. Poniższa instrukcja obsługi powinna Państwu ułatwić prawidłowe działanie Waszego zestawu. Prosimy o skorzystanie z usług doświadczonych firm instalatorskich, które dokonają montażu zestawu stosownie do Państwa wymagań. 3

4 1. Schematy działania oraz składy zestawu z kolektorami WATT CPC9L+ 1.1 Schemat ogólny zestawu ewatt CPC 302 4

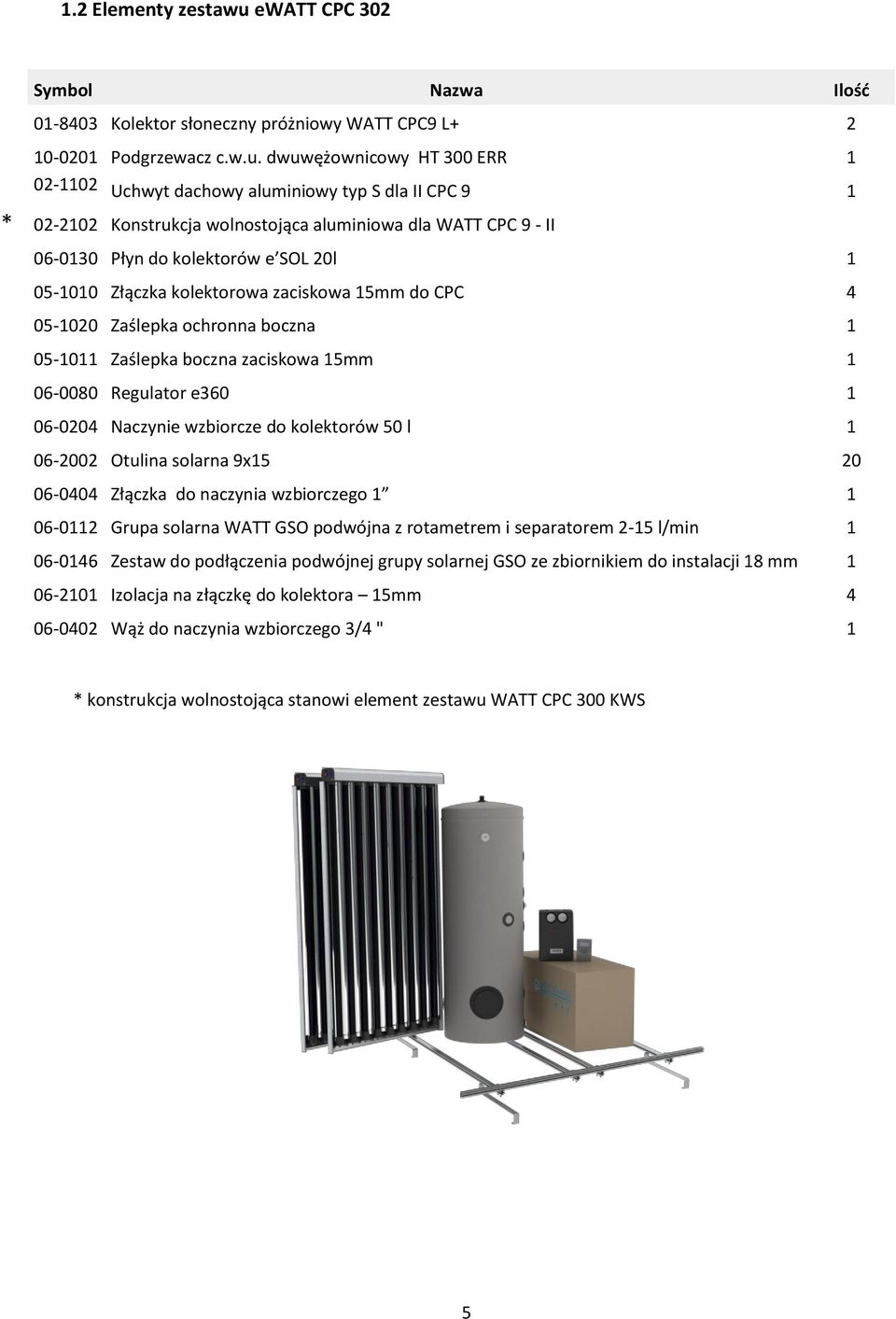

5 1.2 Elementy zestawu ewatt CPC 302 * Symbol Nazwa Ilość Kolektor słoneczny próżniowy WATT CPC9 L Podgrzewacz c.w.u. dwuwężownicowy HT 300 ERR Uchwyt dachowy aluminiowy typ S dla II CPC Konstrukcja wolnostojąca aluminiowa dla WATT CPC 9 - II Płyn do kolektorów e SOL 20l Złączka kolektorowa zaciskowa 15mm do CPC Zaślepka ochronna boczna Zaślepka boczna zaciskowa 15mm Regulator e Naczynie wzbiorcze do kolektorów 50 l Otulina solarna 9x Złączka do naczynia wzbiorczego Grupa solarna WATT GSO podwójna z rotametrem i separatorem 2-15 l/min Zestaw do podłączenia podwójnej grupy solarnej GSO ze zbiornikiem do instalacji 18 mm Izolacja na złączkę do kolektora 15mm Wąż do naczynia wzbiorczego 3/4 " 1 * konstrukcja wolnostojąca stanowi element zestawu WATT CPC 300 KWS 5

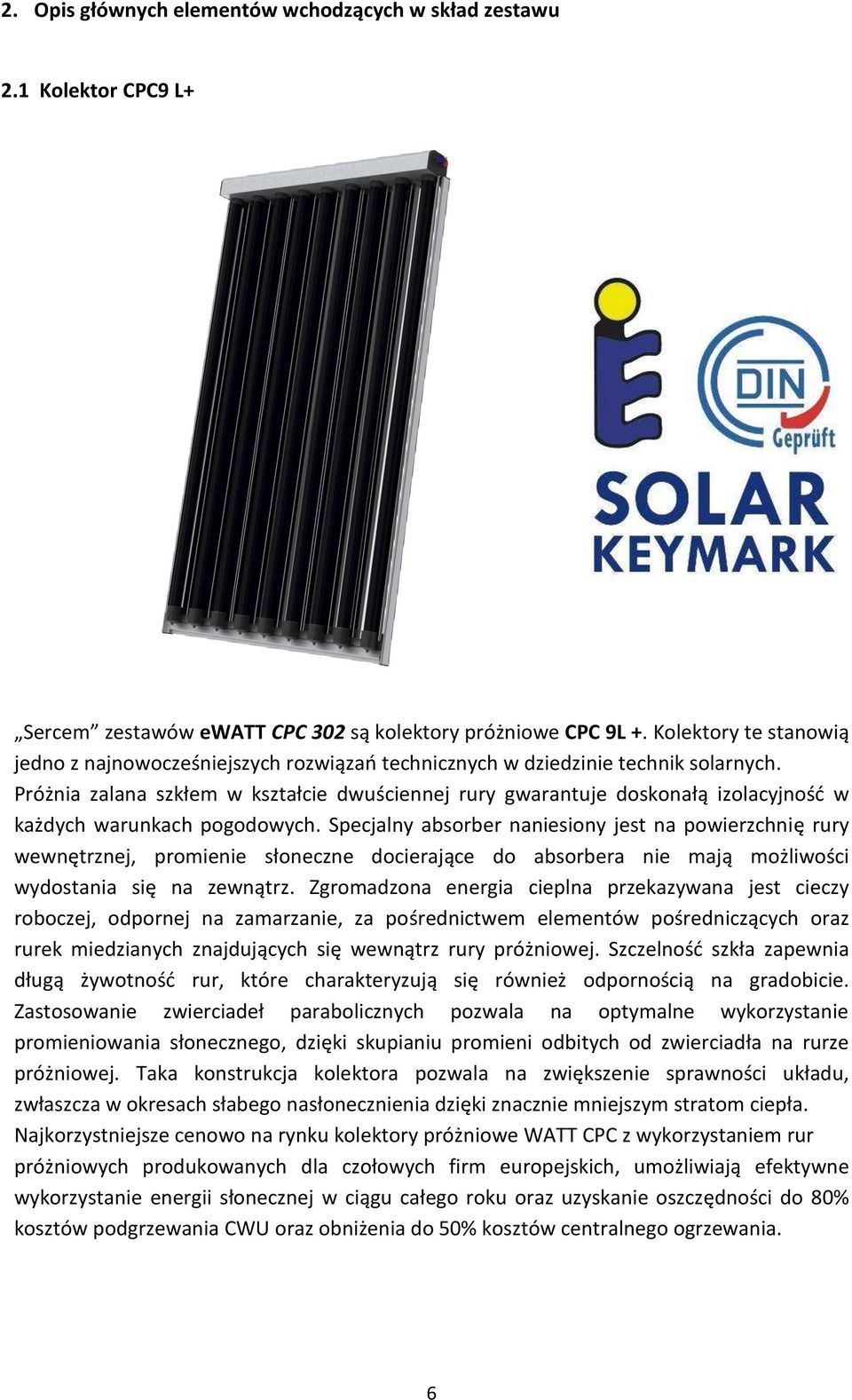

6 2. Opis głównych elementów wchodzących w skład zestawu 2.1 Kolektor CPC9 L+ Sercem zestawów ewatt CPC 302 są kolektory próżniowe CPC 9L +. Kolektory te stanowią jedno z najnowocześniejszych rozwiązań technicznych w dziedzinie technik solarnych. Próżnia zalana szkłem w kształcie dwuściennej rury gwarantuje doskonałą izolacyjność w każdych warunkach pogodowych. Specjalny absorber naniesiony jest na powierzchnię rury wewnętrznej, promienie słoneczne docierające do absorbera nie mają możliwości wydostania się na zewnątrz. Zgromadzona energia cieplna przekazywana jest cieczy roboczej, odpornej na zamarzanie, za pośrednictwem elementów pośredniczących oraz rurek miedzianych znajdujących się wewnątrz rury próżniowej. Szczelność szkła zapewnia długą żywotność rur, które charakteryzują się również odpornością na gradobicie. Zastosowanie zwierciadeł parabolicznych pozwala na optymalne wykorzystanie promieniowania słonecznego, dzięki skupianiu promieni odbitych od zwierciadła na rurze próżniowej. Taka konstrukcja kolektora pozwala na zwiększenie sprawności układu, zwłaszcza w okresach słabego nasłonecznienia dzięki znacznie mniejszym stratom ciepła. Najkorzystniejsze cenowo na rynku kolektory próżniowe WATT CPC z wykorzystaniem rur próżniowych produkowanych dla czołowych firm europejskich, umożliwiają efektywne wykorzystanie energii słonecznej w ciągu całego roku oraz uzyskanie oszczędności do 80% kosztów podgrzewania CWU oraz obniżenia do 50% kosztów centralnego ogrzewania. 6

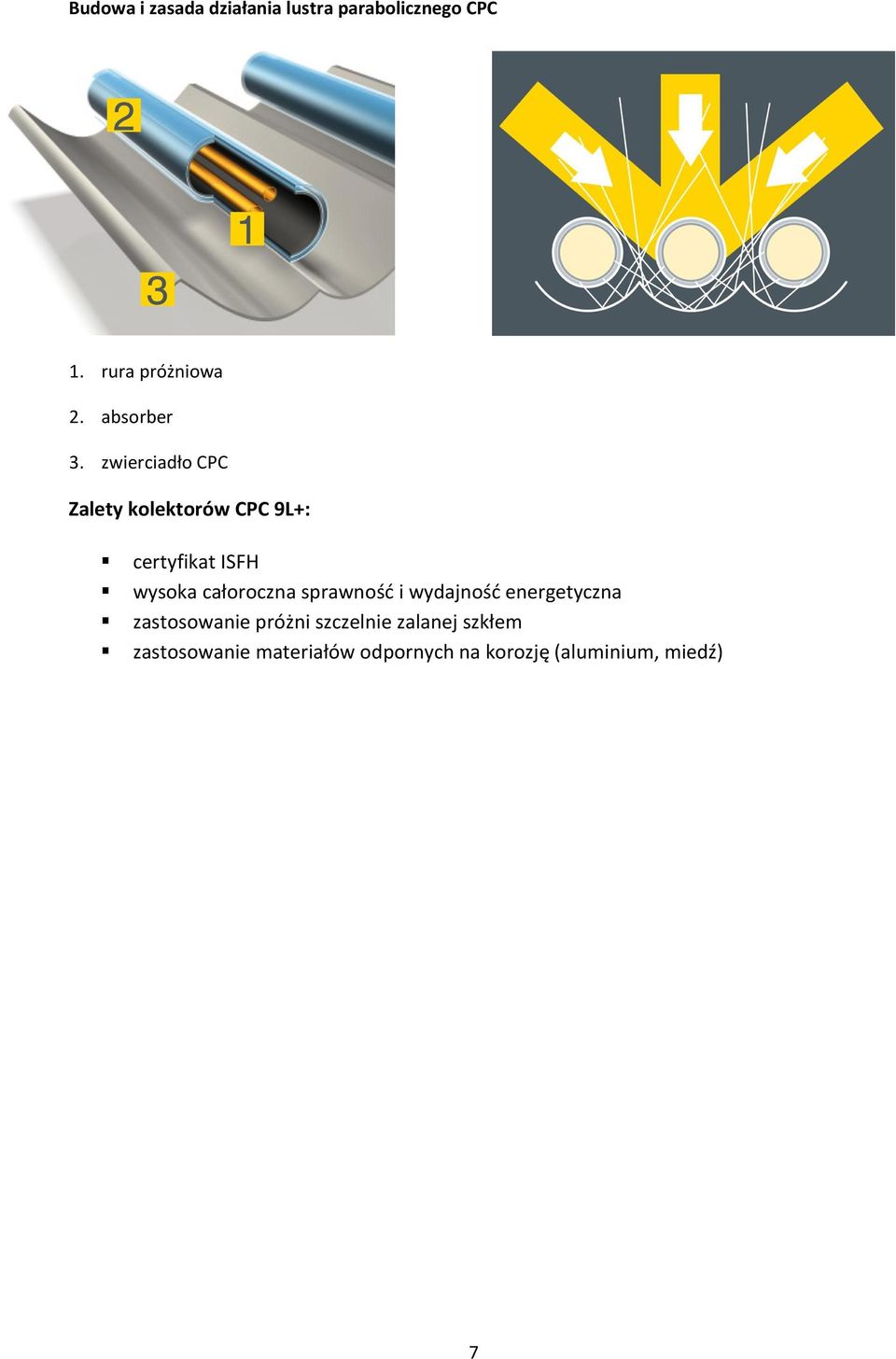

7 Budowa i zasada działania lustra parabolicznego CPC 1. rura próżniowa 2. absorber 3. zwierciadło CPC Zalety kolektorów CPC 9L+: certyfikat ISFH wysoka całoroczna sprawność i wydajność energetyczna zastosowanie próżni szczelnie zalanej szkłem zastosowanie materiałów odpornych na korozję (aluminium, miedź) 7

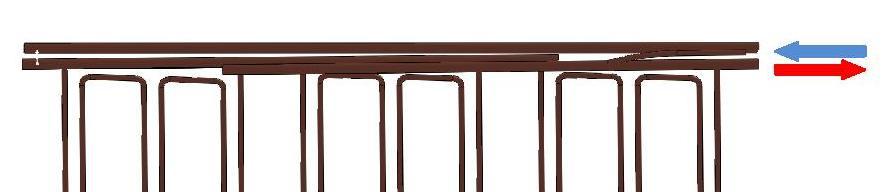

8 Dane techniczne WATT CPC 9 plus: szer./wys./głęb. 1050/1935/121mm rury przepływowe 1xØ15x1x1070mm 2xØ15x1x1025mm 9Xø8x0,5x3560mm masa kolektora pustego 31 kg objętość cieczy w kolektorze 1,06 l. liczba rur szklanych 9 powierzchnia brutto kolektora 2,0 m 2 powierzchnia czynna 1,805 m 2 króćce przyłączeniowe 15 mm współczynnik sprawności η o 0,611 maksymalne ciśnienie robocze strumień przepływu czynnika przez kolektor 0,6MPa 1 l./min Uwaga Maksymalnie można podłączyć 3 jednej sekcji. kolektorów w współczynnik utraty ciepła a1 0,84 W/ (m 2 K) Zależność temperatury utraty ciepła, a2 0,0053 W/(m 2 K) maksymalna temperatura stagnacji 303 C izolacja próżnia i wełna mineralna rura próżniowa Aluminiowe Lustro CPC Obudowa Próżnia Boro silikat /37/1,6/1800 mm wysoko refleksyjne Aluminiowa Schemat hydrauliczny CZUJNIK TEMPERATURY TEMPERATURE SENSOR!!! UWAGA!!! Kolektor słoneczny przed ostatecznym uruchomieniem instalacji powinien być przykryty osłonami w celu zabezpieczenia przed możliwym przegrzaniem. Instalacja powinna zostać napełniona, gdy zmontowany jest układ hydrauliczny kolektora i uruchomiona dopiero w momencie, gdy istnieje możliwość odprowadzenia ciepła wytworzonego przez kolektor słoneczny. Obowiązkowe jest stosowanie płynu solarnego (glikolu propylenowego) dostarczonego przez producenta. Kolektor napełniony wodą, lub środkiem nie zgodnym z parametrami glikolu znajdującego się w ofercie firmy WATT nie podlega gwarancji. Kolektor może być umieszczony stosownie do sytuacji zaistniałej u klienta na dachu (płaskim lub nachylonym) lub w dowolnym miejscu na konstrukcji wolnostojącej. Pod żadnym pozorem nie można kłaść kolektora na dach wierzchem do góry, może to spowodować trwałe uszkodzenie kolektora. 8

9 2.2 Zasobnik 2 wężownicowy WATT o poj. 300 litrów. Jakość, którą odczujesz. Prezentujemy państwu nową generację zbiorników WATT na ciepłą wodę użytkową. Zbiorniki te zostały stworzone aby sprostać dzisiejszym wymaganiom rynku technik grzewczych i nowoczesnych systemów solarnych. Zbiorniki WATT mogą współdziałać z wszystkimi istniejącymi na rynku kotłami gazowymi, oraz innymi źródłami energii takimi jak systemy solarne, pompy ciepła, czy kominki z płaszczem wodnym. Szeroki wybór akcesoriów umożliwia dopasowanie systemu ciepłej wody użytkowej do potrzeb użytkownika. Cechy charakterystyczne zbiorników WATT: Ochrona wewnętrznej części zbiornika przed korozją dzięki zastosowaniu anody oraz wysokiej jakości powierzchni podwójnie emaliowanej zgodnej z DIN 4753 Zaawansowany sposób spawania wężownic Kołnierz rewizyjny przystosowany do zamontowania grzałki elektrycznej Dane techniczne zbiornika:!!! UWAGA!!! Ze względu na dwa rodzaje zbiorników dostępnych w zestawach, dane techniczne zbiornika znajdują się w DTR przy zbiorniku oraz na stronie internetowej 9

10 2.3 Regulator e360 Sterownik obsługuje podstawową instalację solarną z podgrzewaniem zbiornika wężownicowego. Regulator mierzy różnicę temperatur między kolektorami a zbiornikiem i uruchamia pompę przy zadanej różnicy temperatur. Sterownik posiada animowany schemat układu pracy na którym widać pracę pompy oraz aktualnie mierzoną temperaturę. Dostępne funkcje: ochrony systemu przed zamarzaniem kilka opcji regulacji temperatury maksymalnej i minimalnej zasobnika i kolektora licznik roboczogodzin pracy pompy solarnej płynna regulacja obrotów pompy solarnej!!! UWAGA!!! Szczegółowe dane techniczne sterownika znajdują się w instrukcji przy sterowniku. 10

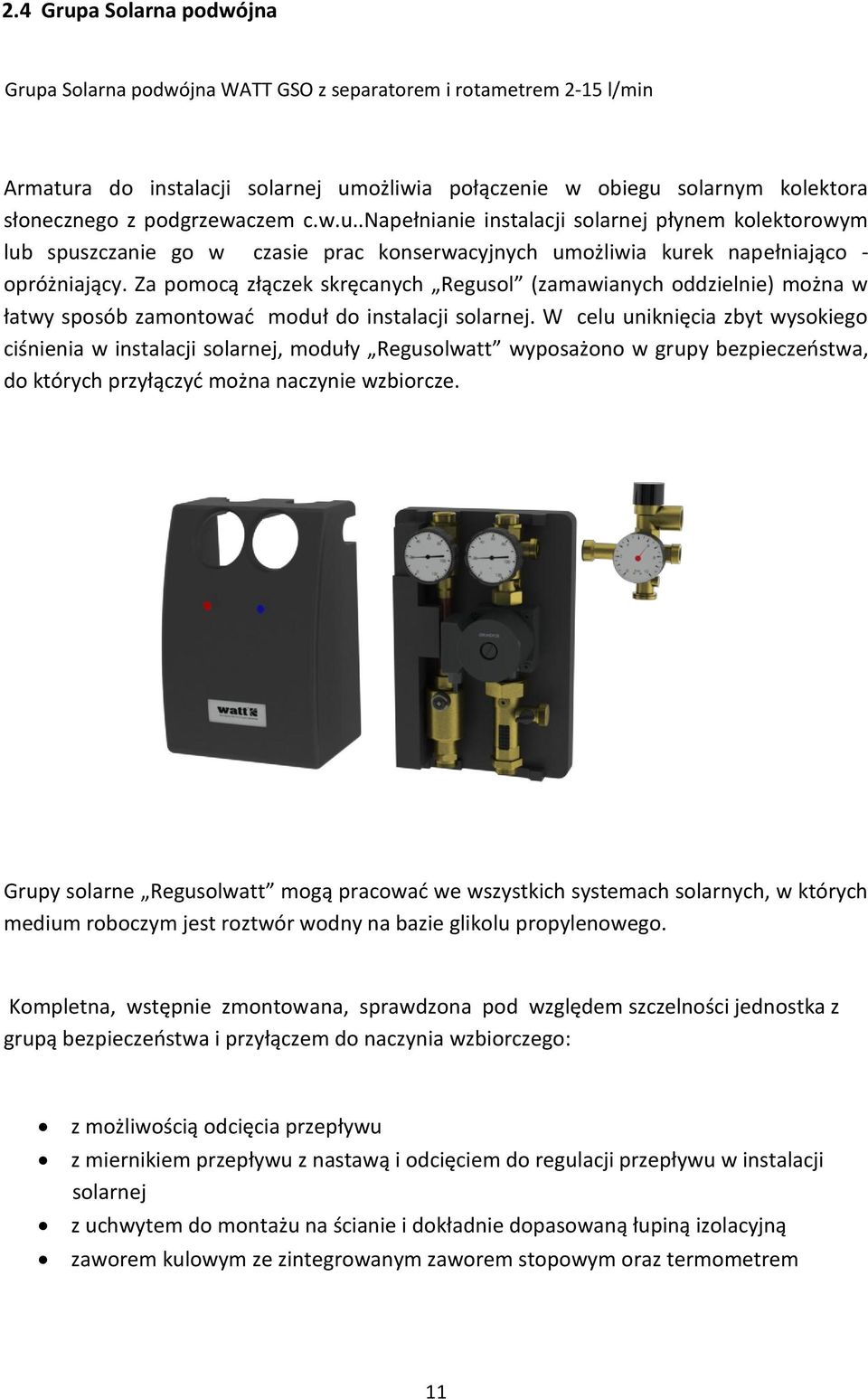

11 2.4 Grupa Solarna podwójna Grupa Solarna podwójna WATT GSO z separatorem i rotametrem 2-15 l/min Armatura do instalacji solarnej umożliwia połączenie w obiegu solarnym kolektora słonecznego z podgrzewaczem c.w.u..napełnianie instalacji solarnej płynem kolektorowym lub spuszczanie go w czasie prac konserwacyjnych umożliwia kurek napełniająco - opróżniający. Za pomocą złączek skręcanych Regusol (zamawianych oddzielnie) można w łatwy sposób zamontować moduł do instalacji solarnej. W celu uniknięcia zbyt wysokiego ciśnienia w instalacji solarnej, moduły Regusolwatt wyposażono w grupy bezpieczeństwa, do których przyłączyć można naczynie wzbiorcze. Grupy solarne Regusolwatt mogą pracować we wszystkich systemach solarnych, w których medium roboczym jest roztwór wodny na bazie glikolu propylenowego. Kompletna, wstępnie zmontowana, sprawdzona pod względem szczelności jednostka z grupą bezpieczeństwa i przyłączem do naczynia wzbiorczego: z możliwością odcięcia przepływu z miernikiem przepływu z nastawą i odcięciem do regulacji przepływu w instalacji solarnej z uchwytem do montażu na ścianie i dokładnie dopasowaną łupiną izolacyjną zaworem kulowym ze zintegrowanym zaworem stopowym oraz termometrem 11

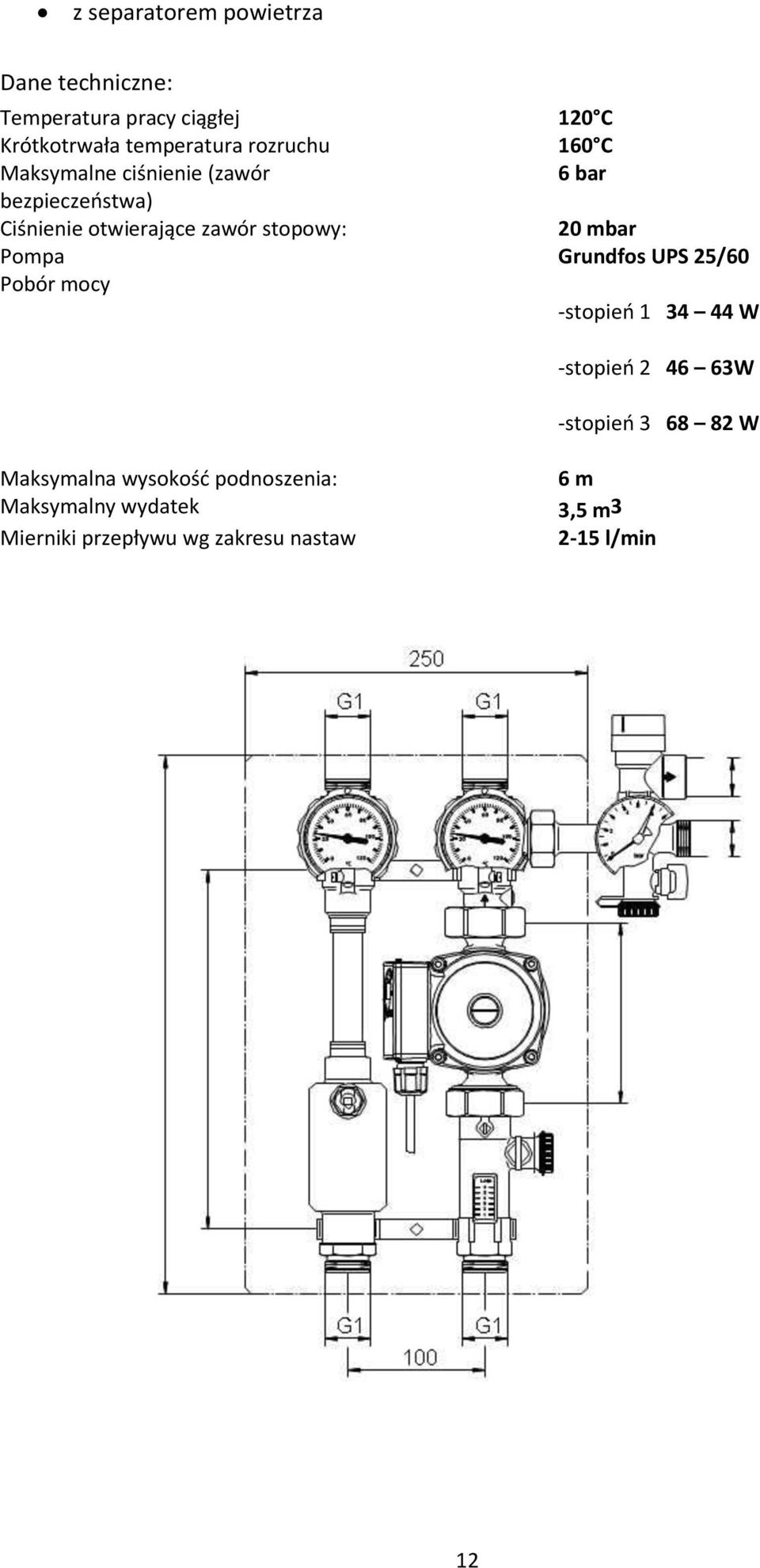

12 z separatorem powietrza Dane techniczne: Temperatura pracy ciągłej 120 C Krótkotrwała temperatura rozruchu 160 C Maksymalne ciśnienie (zawór 6 bar bezpieczeństwa) Ciśnienie otwierające zawór stopowy: 20 mbar Pompa Grundfos UPS 25/60 Pobór mocy -stopień W -stopień W -stopień W Maksymalna wysokość podnoszenia: Maksymalny wydatek Mierniki przepływu wg zakresu nastaw 6 m 3,5 m l/min 12

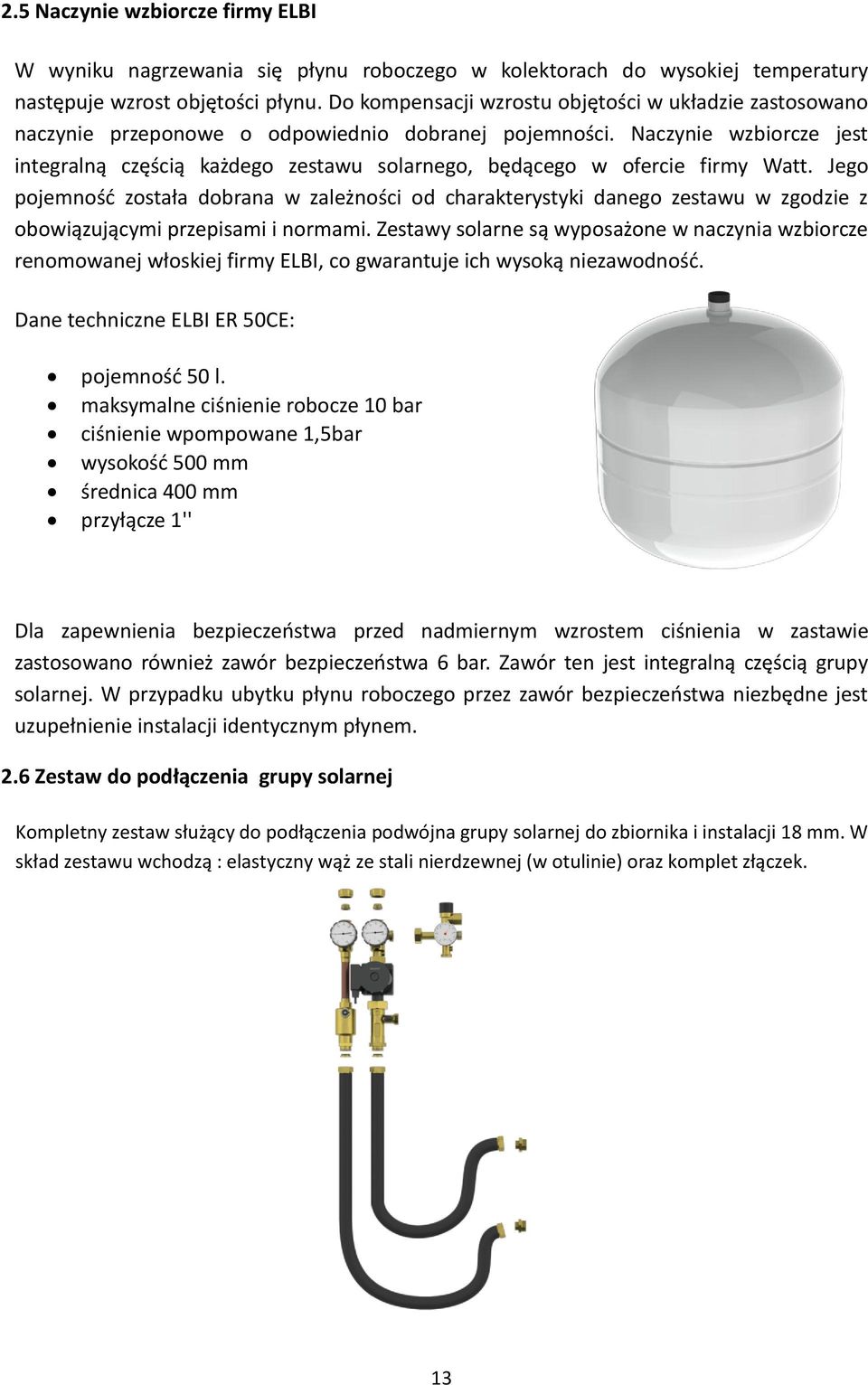

13 2.5 Naczynie wzbiorcze firmy ELBI W wyniku nagrzewania się płynu roboczego w kolektorach do wysokiej temperatury następuje wzrost objętości płynu. Do kompensacji wzrostu objętości w układzie zastosowano naczynie przeponowe o odpowiednio dobranej pojemności. Naczynie wzbiorcze jest integralną częścią każdego zestawu solarnego, będącego w ofercie firmy Watt. Jego pojemność została dobrana w zależności od charakterystyki danego zestawu w zgodzie z obowiązującymi przepisami i normami. Zestawy solarne są wyposażone w naczynia wzbiorcze renomowanej włoskiej firmy ELBI, co gwarantuje ich wysoką niezawodność. Dane techniczne ELBI ER 50CE: pojemność 50 l. maksymalne ciśnienie robocze 10 bar ciśnienie wpompowane 1,5bar wysokość 500 mm średnica 400 mm przyłącze 1'' Dla zapewnienia bezpieczeństwa przed nadmiernym wzrostem ciśnienia w zastawie zastosowano również zawór bezpieczeństwa 6 bar. Zawór ten jest integralną częścią grupy solarnej. W przypadku ubytku płynu roboczego przez zawór bezpieczeństwa niezbędne jest uzupełnienie instalacji identycznym płynem. 2.6 Zestaw do podłączenia grupy solarnej Kompletny zestaw służący do podłączenia podwójna grupy solarnej do zbiornika i instalacji 18 mm. W skład zestawu wchodzą : elastyczny wąż ze stali nierdzewnej (w otulinie) oraz komplet złączek. 13

14 2.7 Płyn do kolektorów WATT CPC 20l. Płyn niskokrzepnący e SOL na bazie glikolu propylenowego. Zastosowanie płynów solarnych z oferty firmy WATT gwarantuje zachowanie gwarancji oraz pełną satysfakcję z funkcjonowania układu solarnego. Płyn odporny jest na wysokie temperatury występujące podczas pracy w kolektorach oraz niskie występujące w okresie zimowym. Preparat posiada certyfikat PZH potwierdzający bezpieczeństwo w razie połączenia z wodą pitną. Podstawowe parametry fizyczno-chemiczne: Parametr Jednostka Wartość Barwa - fluoryzująca czerwień Temp. krzepnięcia O C -28 Temp. wrzenia O C >100 Temp. zapłonu O C brak Prężność pary przy 20 O C mbar 20 Gęstość przy 20 O C g/cm 3 1,03 Rozpuszczalność w wodzie - całkowicie rozpuszczalny Lepkość przy 20 O C mm 2 /s 5 Wartość ph przy 500g/l., 20 O C - 9,0-10,5 Płynu nie należy rozcieńczać z wodą oraz mieszać z innymi preparatami. 14

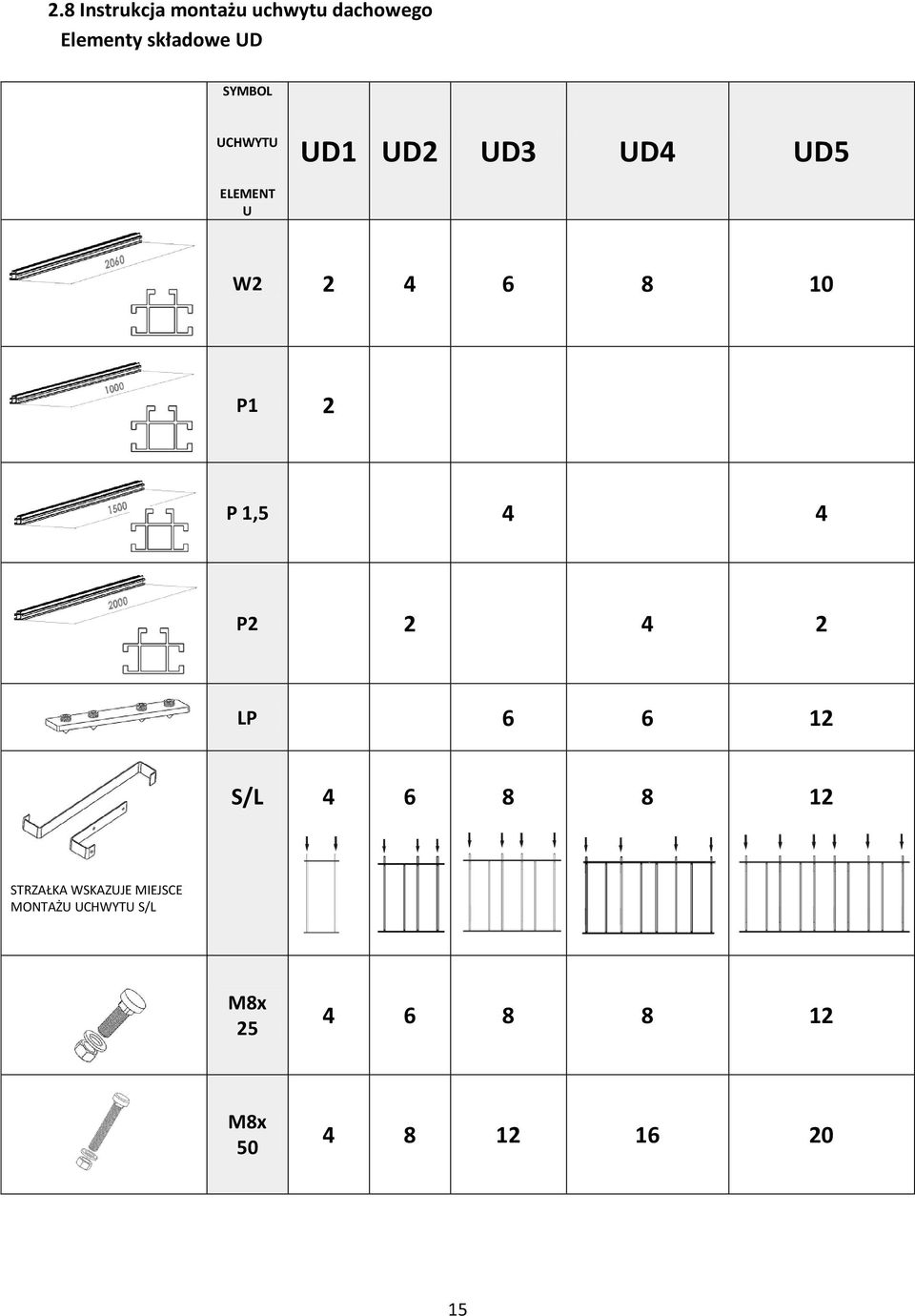

15 2.8 Instrukcja montażu uchwytu dachowego Elementy składowe UD SYMBOL UCHWYTU UD1 UD2 UD3 UD4 UD5 ELEMENT U W P1 2 P 1,5 4 4 P LP S/L STRZAŁKA WSKAZUJE MIEJSCE MONTAŻU UCHWYTU S/L M8x M8x

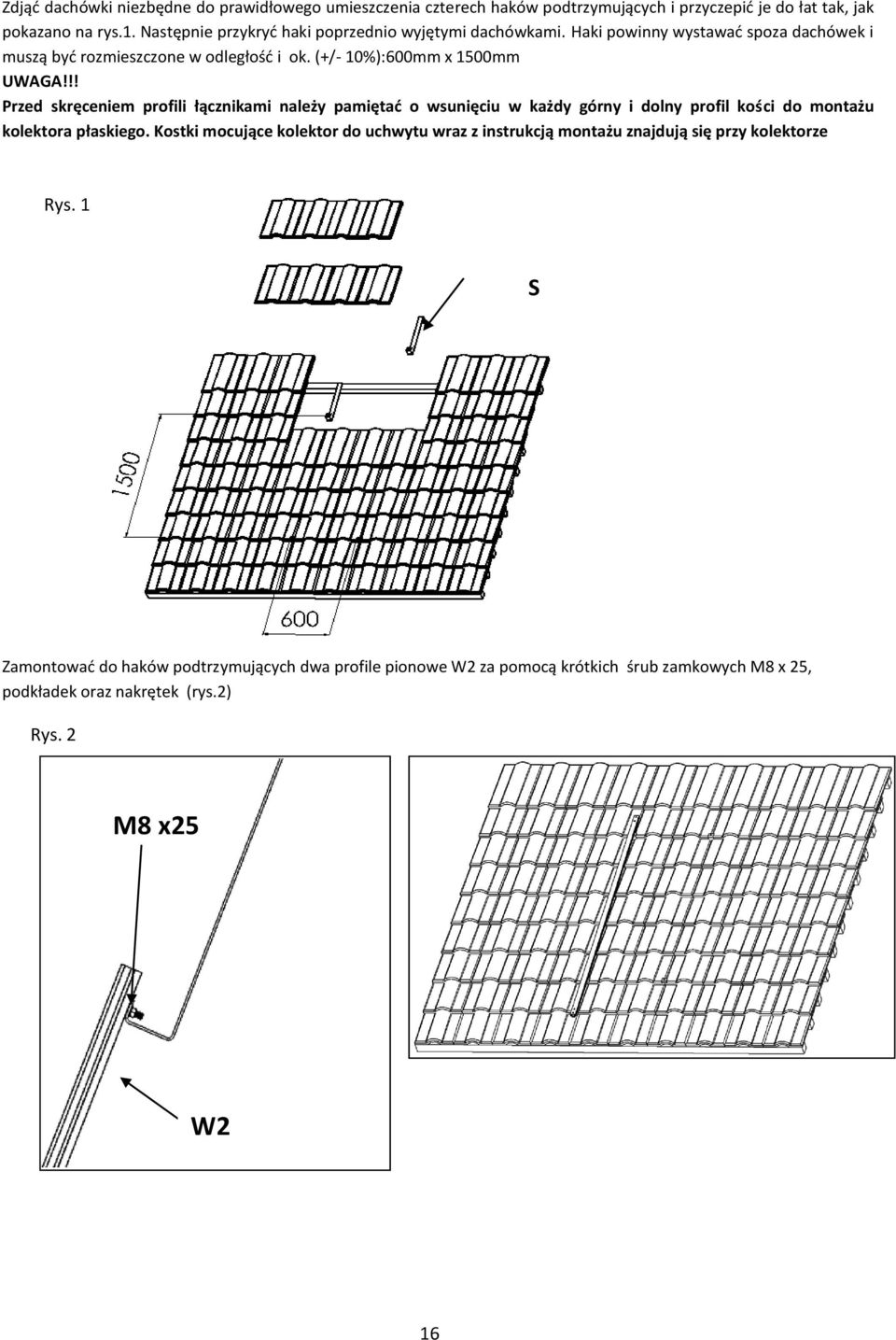

16 Zdjąć dachówki niezbędne do prawidłowego umieszczenia czterech haków podtrzymujących i przyczepić je do łat tak, jak pokazano na rys.1. Następnie przykryć haki poprzednio wyjętymi dachówkami. Haki powinny wystawać spoza dachówek i muszą być rozmieszczone w odległość i ok. (+/- 10%):600mm x 1500mm UWAGA!!! Przed skręceniem profili łącznikami należy pamiętać o wsunięciu w każdy górny i dolny profil kości do montażu kolektora płaskiego. Kostki mocujące kolektor do uchwytu wraz z instrukcją montażu znajdują się przy kolektorze Rys. 1 S S Zamontować do haków podtrzymujących dwa profile pionowe W2 za pomocą krótkich śrub zamkowych M8 x 25, podkładek oraz nakrętek (rys.2) Rys. 2 M8 x25 W2 16

17 Zamontować dwa profile poziome P, wsuwając dwie śruby gwintowane, mocując je w najbardziej zewnętrznych otworach profili pionowych i dokręcić za pomocą nakrętek, pod które należy włożyć podkładki. Należy przy tym pamiętać, że gładki bok profilu (6) musi być zwrócony do wewnątrz (rys. 3,4,5). Rys. 3 Rys. 4 P P M8 x50 W 2 Rys. 5 W2 P W 2 W uchwytach UD3, UD4, UD5 należy użyć łączników LP między profilami poprzecznymi sposób łączenia profili poprzecznych (rys.6) UWAGA!!! Przed skręceniem profili łącznikami należy pamiętać o wsunięciu w każdy górny i dolny profil kość do montażu kolektora płaskiego. Rys. 6 M8 X 50z 3 x LP 17

18 2.9 Instrukcja montarzu konstrukcji wolnostojącej Elementy składowe KWS SYMBOL UCHWYTU ELEMENTU KWS1 KWS2 KWS3 KWS4 KWS5 W P1 3 P 1,5 6 6 P LP ST K K M8X16i M8x 25z M8x 50z

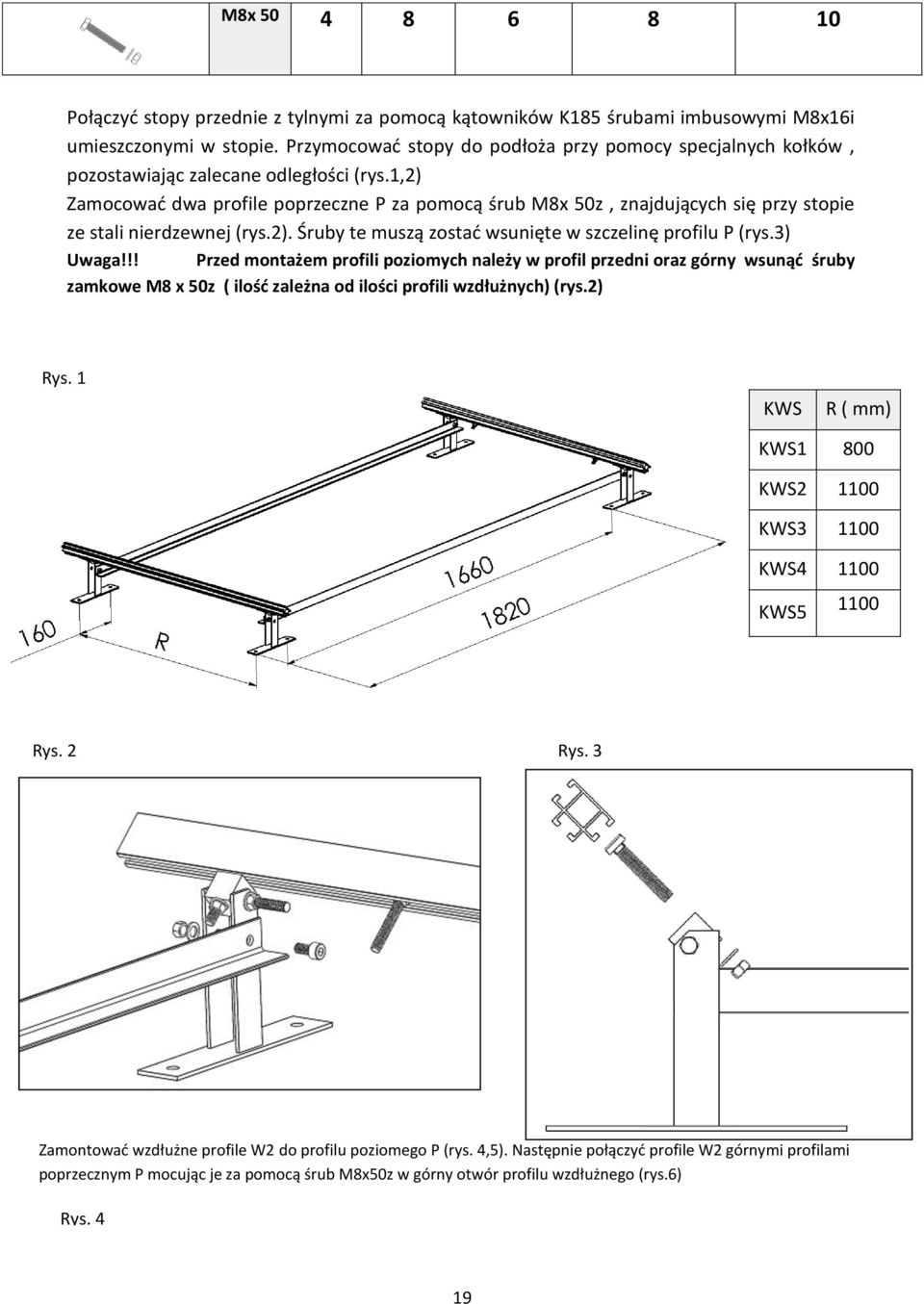

19 M8x Połączyć stopy przednie z tylnymi za pomocą kątowników K185 śrubami imbusowymi M8x16i umieszczonymi w stopie. Przymocować stopy do podłoża przy pomocy specjalnych kołków, pozostawiając zalecane odległości (rys.1,2) Zamocować dwa profile poprzeczne P za pomocą śrub M8x 50z, znajdujących się przy stopie ze stali nierdzewnej (rys.2). Śruby te muszą zostać wsunięte w szczelinę profilu P (rys.3) Uwaga!!! Przed montażem profili poziomych należy w profil przedni oraz górny wsunąć śruby zamkowe M8 x 50z ( ilość zależna od ilości profili wzdłużnych) (rys.2) Rys. 1 KWS R ( mm) KWS1 800 KWS KWS KWS KWS Rys. 2 Rys. 3 Zamontować wzdłużne profile W2 do profilu poziomego P (rys. 4,5). Następnie połączyć profile W2 górnymi profilami poprzecznym P mocując je za pomocą śrub M8x50z w górny otwór profilu wzdłużnego (rys.6) Rys. 4 19

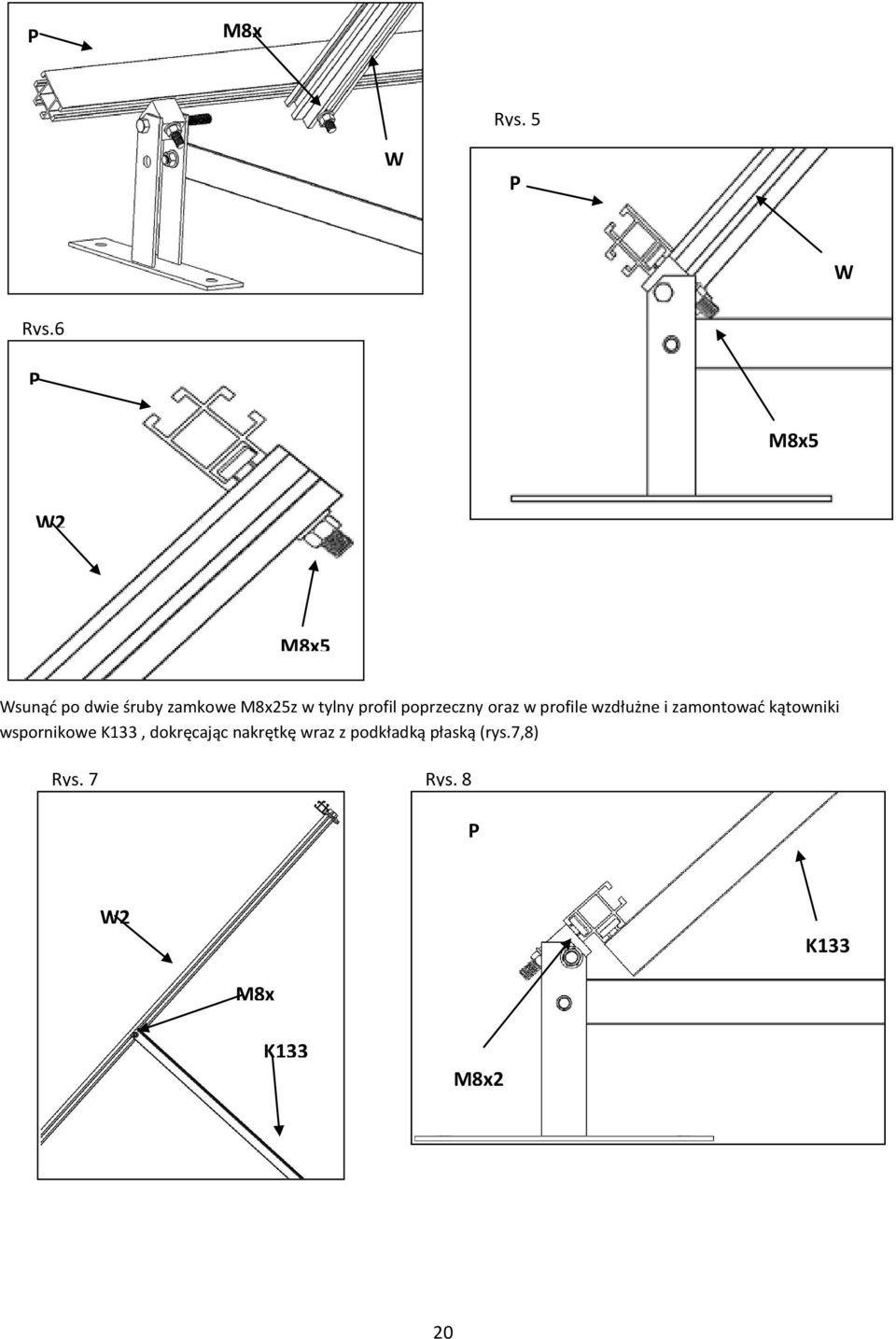

20 P M8x 50z Rys. 5 W 2 P Rys.6 W 2 P M8x5 0z W2 M8x5 0z Wsunąć po dwie śruby zamkowe M8x25z w tylny profil poprzeczny oraz w profile wzdłużne i zamontować kątowniki wspornikowe K133, dokręcając nakrętkę wraz z podkładką płaską (rys.7,8) Rys. 7 Rys. 8 P W2 K133 M8x 25z K133 M8x2 5z 20

21 3. Po wykonaniu instalacji autoryzowany instalator / klient powinien sprawdzić poprawność wykonania następujących czynności: 3.1. Odpowiedni dobór rurek do instalacji oraz sposób ich podłączenia: a). Rurki w instalacji glikolu powinny być wykonane z miedzi lub ze stali, nie można stosować pod żadnym pozorem rurek PCV. Można również stosować rurki preizolowane ze stali nierdzewnej, ale nie zaleca się stosowania ich na odcinkach dłuższych niż 10m ze względu na problemy z odpowietrzeniem instalacji. b). Lut stosowany do instalacji powinien być lutem twardym np.: (PbCu). Zamiast lutu można stosować również złączki zaciskowe z pierścieniami. Nie należy stosować złączek zawierających elementy gumowe bądź plastikowe. Uszczelnienie instalacji w miejscach śrubunków należy wykonać z konopi i pasty uszczelniającej. Należy pamiętać, że temperatura w instalacji dochodzi do 280 O C Odpowiednie zabezpieczenie przed zapowietrzaniem. Jeżeli instalacja jest długa i na rurkach znajdują się tzw. syfony wynikające z ukształtowania instalacji to w takich miejscach powinno się stosować odpowietrzniki w celu lepszego i dokładniejszego odpowietrzenia instalacji Odpowiednia izolacja instalacji Instalacja na całej długości powinna być izolowana otuliną. Należy zwrócić uwagę na sposób montażu otuliny i jakość połączeń Szczelność instalacji Należy sprawdzić czy instalacja jest szczelna i sucha, czy po dłuższym czasie nie ma większych spadków ciśnienia 3.6. Sprzęt do napełniania i odpowietrzania. Należy zwrócić uwagę na sposób odpowietrzenia instalacji przez instalatora. Instalator powinien posiadać profesjonalny sprzęt do napełniania, płukania i odpowietrzania systemów solarnych. Wyglądem przypominać powinien stację dostępną w naszej ofercie. Można również używać innych urządzeń posiadających pompy o odpowiednich parametrach, zdolne doprowadzić ciśnienie w instalacji w trakcie napełniania do 5 BAR. a). Najlepszym sposobem odpowietrzenia jest wykonywanie tzw. skoków ciśnień. Zakręcanie króćca powrotnego do pompy i zwiększanie przez to ciśnienia, a następnie szybkie zwolnienie zaworu. Dobrze odpowietrzona instalacja charakteryzuje się tym, że ciśnienie po zamknięciu zaworu rośnie bardzo szybko do granic zaworu bezpieczeństwa (6 BAR) b). Instalację powinno się odpowietrzać w obie strony, tak aby usunąć powietrze zarówno z kolektorów jak i ze zbiornika 21

22 3.7. Sposób zabezpieczenia kolektorów przed promieniowaniem słonecznym w czasie instalacji Bardzo istotne jest, aby kolektory w czasie instalowania na dachu, podłączania, napełniania, odpowietrzania i regulowania instalacji powinny być przykryte. Jeżeli jest to możliwe powinny znajdować się pod folią, plandeką bądź zakryte oryginalnymi kartonami!!! UWAGA!!! ABSOLUTNIE NIE NALEŻY ODWRACAĆ KOLEKTORÓW PRÓŻNIOWYCH I PŁASKICH FRONTEM W STRONĘ DACHU 3.8. Sprawdzić ustawienia przepływu Po dokładnym odpowietrzeniu należy sprawdzić przepływ na rotametrze. Przepływ powinien być regulowany na rotametrze w trakcie manualnej pracy pompy (100% obrotów). Zgodnie z wytycznymi projektowymi 1 l/min na jeden kolektor WATT CPC 9L Sprawdzić jakość płynu Należy sprawdzić czy płyn w instalacji jest płynem zalecanym przez firmę WATT, czy nie jest rozwodniony lub mieszany z innymi środkami nie spełniającymi atestów PZH.!!! UWAGA!!! JEDYNIE PŁYNY ZNAJDUJĄCE SIĘ W OFERCIE FIRMY WATT SĄ W 100% NEUTRALNE DLA ZDROWIA NIETOKSYCZNE, STOSUJĄC INNE PŁYNY TRACISZ GWARANCJĘ NA CAŁY SYSTEM SOLARNY Sprawdź czy zastosowano oryginalne naczynia Naczynie przeponowe powinno być dobrane odpowiednio do instalacji, w tym przypadku 50 l. Można również skorzystać z programu obliczeniowego dostępnego na stronie Ciśnienie w naczyniu powinno być o 0,4 BAR wyższe niż w instalacji zimna instalacja powinna mieć ciśnienie w zakresie 2-2,5 BAR w zależności od wysokości statycznej. 22
