1 WYMIANA PLATFORMY PODNOŚNIKOWEJ DLA OSÓB NIEPEŁNOSPRAWNYCH PROJEKT TECHNICZNY adres inwestycji: Al. B. Krzywoustego 11 działka nr: 77/6 obręb Tysiąclecie inwestor: Zespół Szkół Integracyjnych nr 1 Al. B. Krzywoustego 11 projektant architektura: mgr inż arch. Piotr Zowada nr.upr. 23/08/SLOKK Katowice, kwiecień 2013

Krzywoustego 11 działka nr: 77/6 obręb Tysiąclecie inwestor: Zespół Szkół

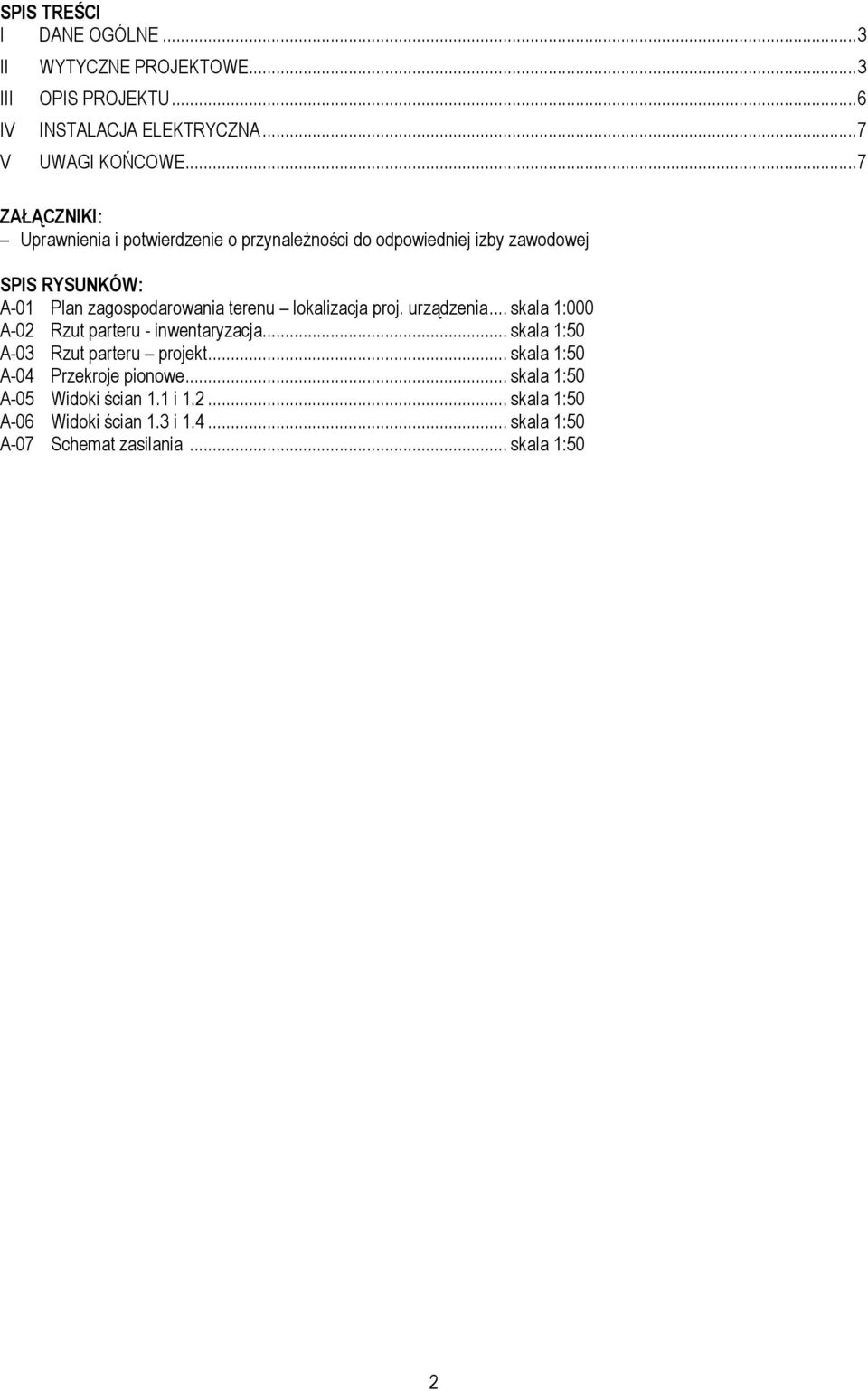

2 SPIS TREŚCI I DANE OGÓLNE... 3 II WYTYCZNE PROJEKTOWE... 3 III OPIS PROJEKTU... 6 IV INSTALACJA ELEKTRYCZNA... 7 V UWAGI KOŃCOWE... 7 ZAŁĄCZNIKI: Uprawnienia i potwierdzenie o przynależności do odpowiedniej izby zawodowej SPIS RYSUNKÓW: A-01 Plan zagospodarowania terenu lokalizacja proj. urządzenia... skala 1:000 A-02 Rzut parteru - inwentaryzacja... skala 1:50 A-03 Rzut parteru projekt... skala 1:50 A-04 Przekroje pionowe... skala 1:50 A-05 Widoki ścian 1.1 i skala 1:50 A-06 Widoki ścian 1.3 i skala 1:50 A-07 Schemat zasilania... skala 1:50 2

terenu lokalizacja proj. urządzenia... skala 1:000 A-02 Rzut parteru - inwentaryzacja... skala 1:50 A-03 Rzut parteru projekt.

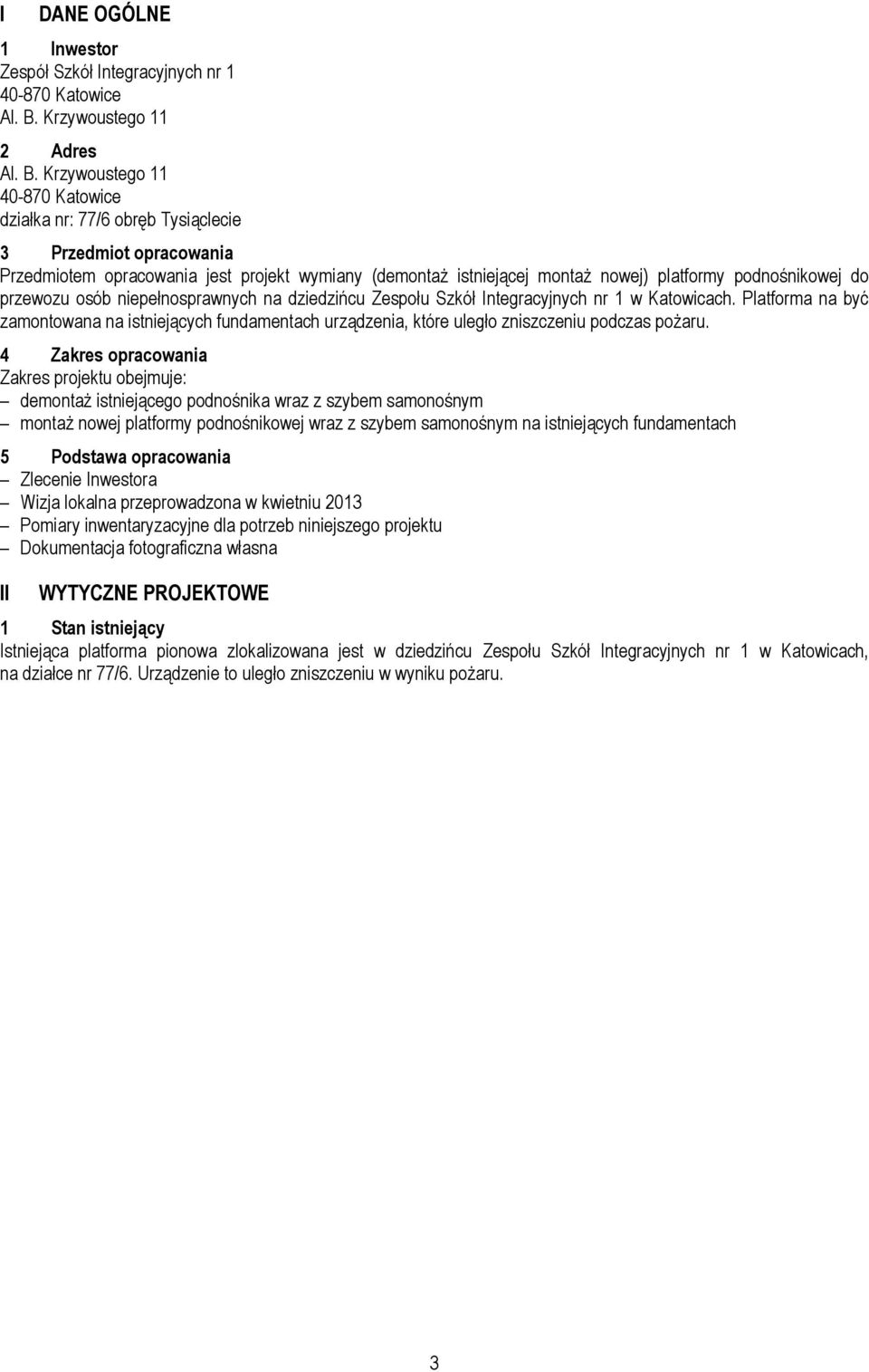

3 I DANE OGÓLNE 1 Inwestor Zespół Szkół Integracyjnych nr 1 Al. B. Krzywoustego 11 2 Adres Al. B. Krzywoustego 11 działka nr: 77/6 obręb Tysiąclecie 3 Przedmiot opracowania Przedmiotem opracowania jest projekt wymiany (demontaż istniejącej montaż nowej) platformy podnośnikowej do przewozu osób niepełnosprawnych na dziedzińcu Zespołu Szkół Integracyjnych nr 1 w Katowicach. Platforma na być zamontowana na istniejących fundamentach urządzenia, które uległo zniszczeniu podczas pożaru. 4 Zakres opracowania Zakres projektu obejmuje: demontaż istniejącego podnośnika wraz z szybem samonośnym montaż nowej platformy podnośnikowej wraz z szybem samonośnym na istniejących fundamentach 5 Podstawa opracowania Zlecenie Inwestora Wizja lokalna przeprowadzona w kwietniu 2013 Pomiary inwentaryzacyjne dla potrzeb niniejszego projektu Dokumentacja fotograficzna własna II WYTYCZNE PROJEKTOWE 1 Stan istniejący Istniejąca platforma pionowa zlokalizowana jest w dziedzińcu Zespołu Szkół Integracyjnych nr 1 w Katowicach, na działce nr 77/6. Urządzenie to uległo zniszczeniu w wyniku pożaru. 3

Krzywoustego 11 działka nr: 77/6 obręb Tysiąclecie 3 Przedmiot opracowania Przedmiotem opracowania jest projekt wymiany (demontaż istniejącej montaż nowej) platformy podnośnikowej do przewozu osób

4 2 Dokumentacja fotograficzna fot. 1-2: Platforma widok zewnętrzny fot.3 4: Platforma - fundamenty 4

5 fot.5: Platforma - zadaszenie fot.6-7: Parter korytarz z wejściem do szybu podnośnika 5

6 3 Uwarunkowania planistyczne Przedmiotowy budynek znajduje się na terenie objętym Miejscowym Planem Zagospodarowania Przestrzennego Obszaru Osiedla Tysiąclecia, w obrębie jednostki 8Up Terenu zabudowy usługowej z zakresu użyteczności publicznej. Plan miejscowy przewiduje w tym miejscu usługi użyteczności publicznej z wyłączeniem usług uciążliwych, szkolnictwa wyższego i nauki. Platforma ma powstać w miejscu istniejącego już szybu windowego na terenie szkoły. Inwestycja jest zgodna z Miejscowym Planem Zagospodarowania Przestrzennego. 4 Odziaływanie na środowisko Nie stwierdza się istniejących, ani nie przewiduje się przyszłych zagrożeń dla środowiska oraz higieny i zdrowia użytkowników przedmiotowego obiektu budowlanego i jego otoczenia. III OPIS PROJEKTU 1 Zakres prac demontaż istniejących urządzeń zniszczonym podczas pożaru przygotowanie ścian elewacji i dostosowanie otworów dla nowej platformy przygotowanie istniejących fundamentów dla nowej platformy oczyszczenie i udrożnienie odpływu montaż nowych urządzeń platformy wymiana zabezpieczeń w skrzynce rozdzielczej i przewodu zasilającego 2 Roboty wyburzeniowe i demontażowe Istniejące urządzenie zdemontować, zwracając uwagę, aby nie uszkodzić elewacji i fundamentów. Elewacje i fundamenty oczyścić, a otwory dostosować do parametrów projektowanej platformy. 3 Montaż platformy pionowej do przewozu osób niepełnosprawnych Zakłada się wykonanie platformy pionowej do przewozu osób niepełnosprawnych w wewnętrznym dziedzińcu budynku w pobliżu zespołu sanitarnego, korytarza i klatki schodowej tj. północno zachodnim narożniku. W miejscu istniejącej platformy, która uległa zniszczeniu podczas pożaru. Projekt zakłada zastosowanie platformy podnośnikowej w szybie konstrukcji samonośnej wypełnionej panelami blaszanymi np. platforma SB 200 firmy Barduva (dystrybutor Plawia). Platforma powinna być wyposażona w nagrzewnicę. Styk obudowy szybu ze ścianami zewnętrznymi budynku uszczelnić wełną mineralną i wykończyć obróbką blacharską systemową w kolorze paneli zewnętrznych. 4 Parametry techniczne platformy podnośnikowej rodzaj napędu śrubowy wymiary platformy [mm] 1485x1070 wymiary zewnętrzne urządzenia [mm] 1540x1460 udźwig platformy 400kg (4 osoby) prędkość ruchu platformy [m/s] 0,15 podszybie [mm] 50 nadszybie [mm] 2250 wysokość podnoszenia [mm] 7000 ilość przystanków 3/3 konstrukcja szybu samonośna z panelami blaszanymi dodatkowe wyposażenie nagrzewnica Wskazany producent typ urządzenia podano przykładowo, dla jednoznacznego określenia parametrów takich jak: typ, forma, materiał, kolorystyka i wymiary, jakie powinny spełniać dostarczone urządzenia. Dopuszcza się zastosowanie urządzeń innego producenta pod warunkiem zapewnienia nie gorszych parametrów użytkowych, bezpieczeństwa i estetycznych. 6

Platforma ma powstać w miejscu istniejącego już szybu windowego na terenie szkoły. Inwestycja jest zgodna z Miejscowym Planem Zagospodarowania Przestrzennego.

7 5 Istniejący szyb stalowy Dopuszcza się pozostawienie i ponowne wykorzystanie istniejącego szybu samonośnego, pod warunkiem zapewnienia wszelkich parametrów bezpieczeństwa i trwałości konstrukcji i samego urządzenia. W takim przypadku Wykonawca jest zobowiązany do opracowania ekspertyzy istniejącej konstrukcji. Zgodę na pozostawienie i wykorzystanie istniejącego szybu podejmuje Inwestor wraz z Projektantem na podstawie przedstawionej przez Wykonawcę ekspertyzy, projektu warsztatowego i dokumentów dotyczących bezpieczeństwa oraz udzielanej gwarancji. IV INSTALACJA ELEKTRYCZNA 1 Zakres prac Wymiana zabezpieczenia w tablicy rozdzielczej TG zasilającej podnośnik zlokalizowanej na parterze. Zastosowano wyłącznik nadprądowy z członem różnicowoprądowym typu AC16A 30mA. Wymiana przewodu zasilającego od tablicy TG do układu sterowniczego podnośnika. Zastosowano przewód YDY 5x4mm² prowadzony podtynkowo w rurze ochronnej PCV 2 Dane techniczne: moc zainstalowanego podnośnika: 2.2 kw moc nagrzewnicy 1.0 kw napięcie zasilające: V przewód zasilający: YDY 5 x 4mm² podtynkowo w rurze ochronnej PCV zabezpieczenie w tablicy głównej: AC16A 30mA V UWAGI KOŃCOWE 1 Prowadzenie robót Roboty budowlano montażowe powinny być prowadzane zgodnie z projektem, STWiOR, przepisami wynikającymi z Prawa Budowlanego oraz warunkami wykonania i odbioru Dopuszcza się zamiany lub zmiany materiałów i technologii budowlanych, elementów i urządzeń pod następującymi warunkami: Inwestor na piśmie wyraża zgodę na dokonanie zmian, a projektant nie wnosi zastrzeżeń, Zamienniki spełniają warunki techniczne i technologiczne pierwotnie wyspecyfikowanych materiałów i urządzeń oraz wymaganiom projektu wykonawczego, 2 Wyroby budowlane Zgodnie z Prawem Budowlanym (Dz.U z późn. zm.) przy wykonywaniu prac budowlano-montażowych należy stosować wyroby dopuszczone do obrotu i stosowania w budownictwie posiadające stosowne certyfikaty, badania i aprobaty. Za dopuszczone do obrotu i stosowania w budownictwie uznaje się wyroby, dla których zgodnie z odrębnymi przepisami wydano: Certyfikat na znak bezpieczeństwa wykazujący, że zapewniono zgodność z kryteriami technicznymi określonymi na podstawie Polskich Norm, Aprobat Technicznych oraz właściwych przepisów i Dokumentów Technicznych. Deklarację Zgodności lub Certyfikat Zgodności z Polską Normą lub Aprobatą Techniczną (w przypadku wyrobów, dla których nie ustanowiono Polskiej Normy), jeżeli nie są objęte certyfikacją na Znak Bezpieczeństwa B. 3 Zagadnienia BHP Podczas wykonywania wszelkich robót, należy przestrzegać rozporządzenia Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanych, Dz. U. Nr 47, poz Z uwagi na prowadzenie prac w czynnym Zakładzie, wszystkie roboty należy zgłosić i uzgodnić z odpowiednimi służbami Inwestora. Prace wykonywać zgodnie z projektami organizacji robót zatwierdzonymi przez służby BHP. 7

Zgodę na pozostawienie i wykorzystanie istniejącego szybu podejmuje Inwestor wraz z Projektantem na podstawie przedstawionej przez Wykonawcę ekspertyzy, projektu warsztatowego i dokumentów
