Numer sprawy: PP.33/17PN/13 Załącznik nr 2 LADA RECEPCYJNA WEDŁUG WYMIARU. rzut z góry

Transkrypt

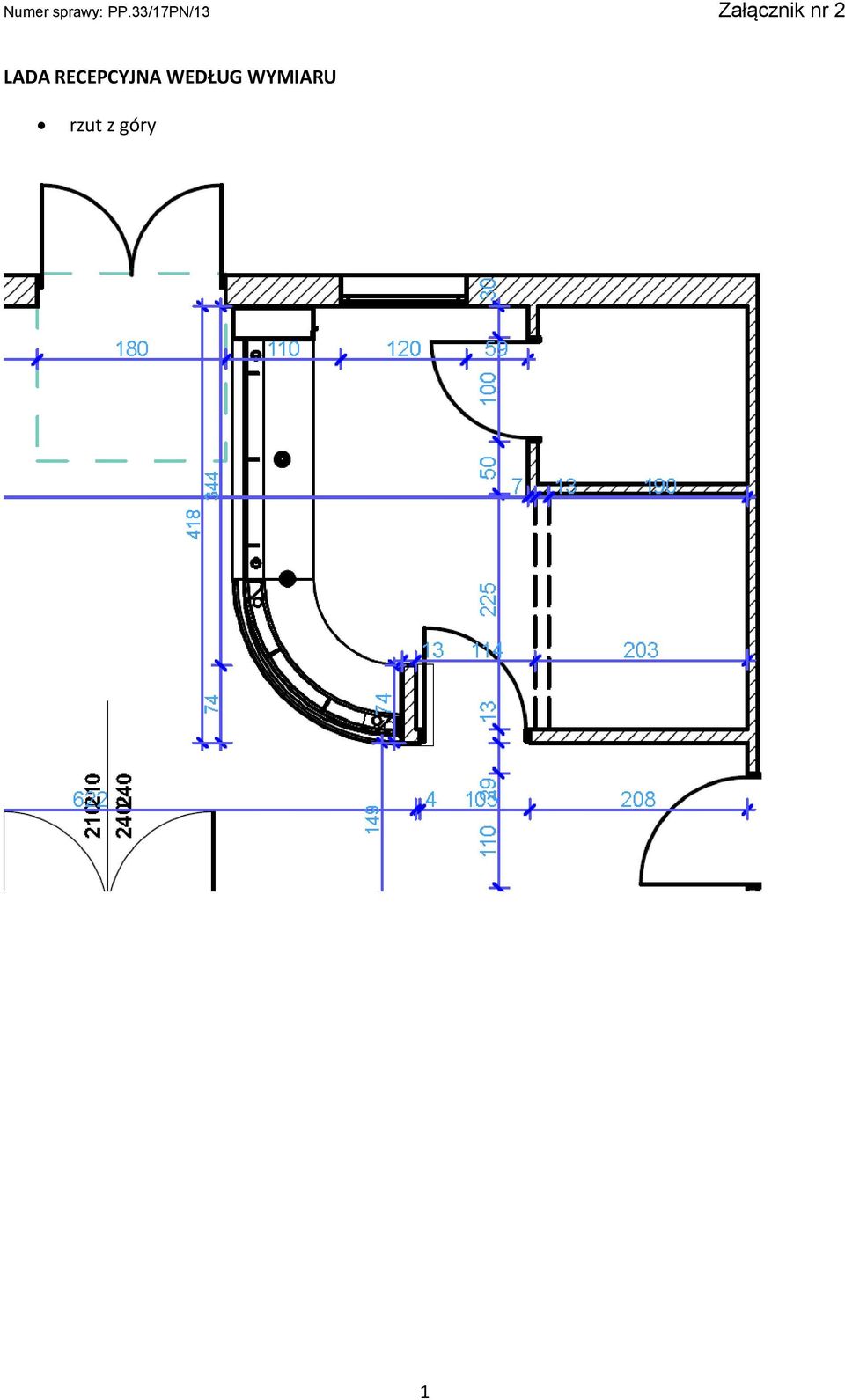

1 LADA RECEPCYJNA WEDŁUG WYMIARU rzut z góry 1

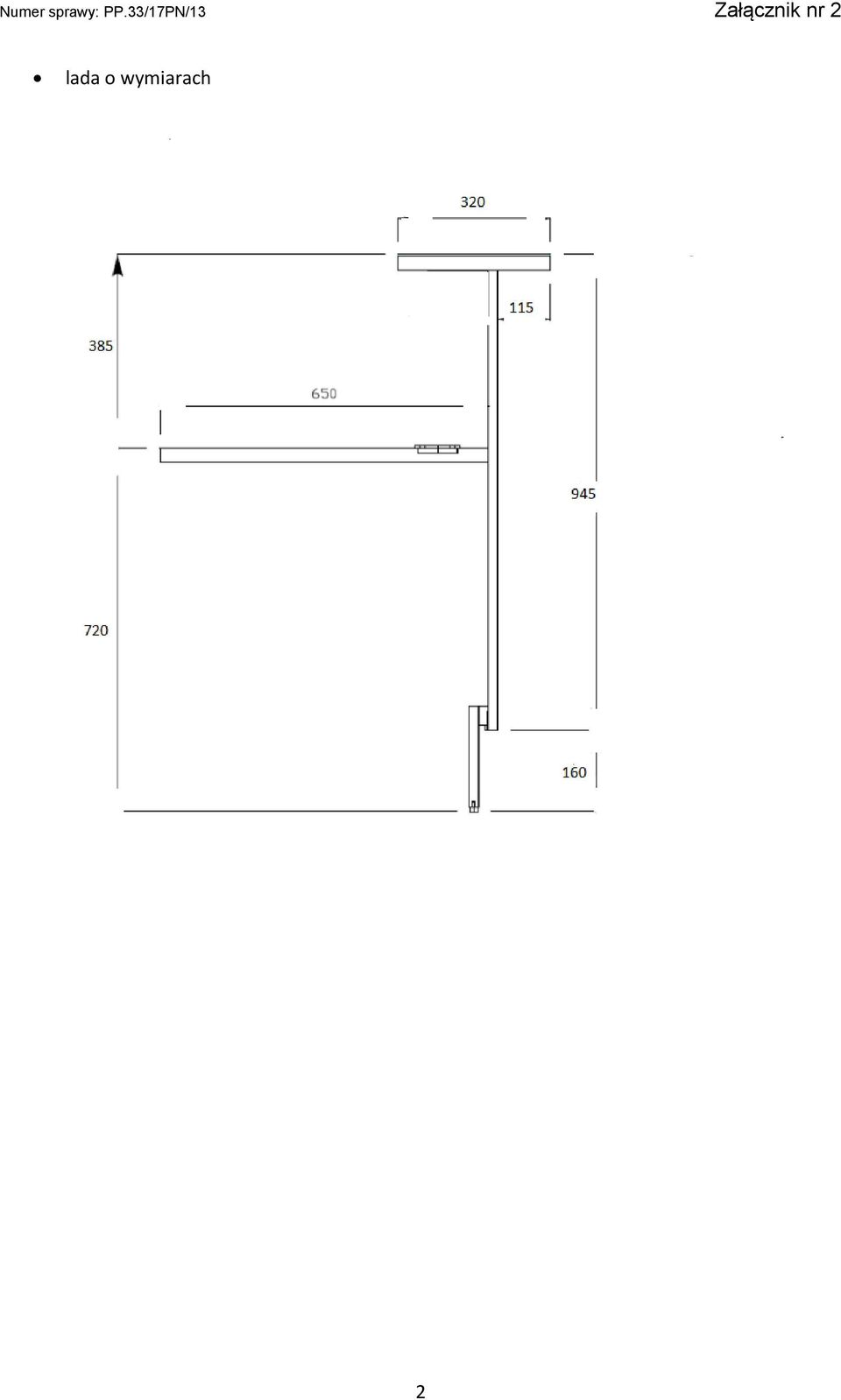

2 lada o wymiarach 2

3 obraz poglądowy Blat górny wykonany z płyty wiórowej trójwarstwowej spełniająca normę E 1, uszlachetniona laminatem HPL o grubości min. 0,8 mm, kolor biały gładki Blat roboczy wykonany z płyty wiórowej trójwarstwowej o gr.28 mm, pokrytej obustronnie melaminą, spełniająca normę E 1, kolor biały gładki Front lady wykonany z giętego materiału oklejony laminatem HPL o grubości min. 0,8 mm, na wysoki połysk, kolor o odcieniu pomarańczowym 3

4 krawędzie boczne wykończone trwale PCV o grubości 2mm, obrzeże ABS dobrane pod kolor płyty Na froncie lady listwy ozdobne w kolorze aluminium Cokół wykończony metalizowanym laminatem HPL w kolorze aluminium szczotkowanego W blacie - przelotki kablowe z aluminium o średnicy 80 mm 2 szt. Blat podparty na nogach metalowych malowanych proszkowo na kolor srebrny metalik, montowanych na łączeniu dwóch blatów Prawa strona lady zakończona panelem według wymiaru wykonany z płyty wiórowej trójwarstwowej spełniająca normę E 1, uszlachetniona laminatem HPL o grubości min. 0,8 mm, kolor biały gładki, wysokość dopasowana do wymiarów lady Szafka kończąca ladę, lewa strona lady, płyta widoczna wykonana z płyty wiórowej trójwarstwowej spełniająca normę E 1, uszlachetniona laminatem HPL o grubości min. 0,8 mm, płyta niewidoczna wykonana z płyty wiórowej trójwarstwowej, pokrytej obustronnie melaminą, spełniająca normę E 1, kolor biały gładki: blat szafki o grubości 28 mm, korpusy szafki o grubości 18 mm, front szafki o grubości 18mm otwieranych na zawiasach z odbojnikami, drzwi z zamkiem oraz uchwytem metalowym, półki w szafce do regulacji o grubości 18 mm, Wymiary: Wysokość: 1255 Szerokość: 350 Głębokość: 450, 4

5 zamknięta w środku płytą HDF w kolorze białym, ściana tylna widoczna wykonana z płyty wiórowej trójwarstwowej spełniająca normę E 1, uszlachetniona laminatem HPL o grubości min. 0,8 mm, kolor biały gładki, cała głębokość szafki dopasowana do wymiarów lady, Kolorystyka lady wykonawca jest zobowiązany na etapie realizacji przedstawić próbki celem akceptacji przez Zamawiającego Przed przystąpieniem do produkcji wymagane jest zweryfikowanie wymiarów lady w obiekcie, dopuszcza się tolerancję gabarytu Lada wykonana powinna być w technologii zapewniającej długoletnią trwałość w warunkach intensywnej eksploatacji w obiektach użyteczności publicznej wzory prezentowane na zdjęciach mają charakter poglądowy DRZWI PRZESUWNE WNĘKOWE WEDŁUG WYMIARU Wymiary wnęki: szer. 151,7 cm, wys. 202 cm Drzwi przesuwne z dolnym i górnym układem jezdnym w kolorze grafitowym Drzwi obustronnie wykonane z lakierowanej płyty MDF na wysoki połysk w kolorze grafitowym Profil aluminiowy grafitowy Listwy przymykowe wykonane z lakierowanej płyty MDF na wysoki połysk w kolorze grafitowym Kolorystyka drzwi wykonawca jest zobowiązany na etapie realizacji przedstawić próbki celem akceptacji przez Zamawiającego Przed przystąpieniem do produkcji wymagane jest zweryfikowanie wymiarów drzwi w obiekcie KONTENER - 2 sztuki korpus z płyty wiórowej melaminowanej spełniająca klasę higieny E 1 o grubości min. 18 mm, kolor grafit blat - płyta wiórowa trójwarstwowa spełniająca klasę higieny E1, uszlachetniona laminatem HPL o grubości min. 0,4 mm, grubość płyty min. 25 mm krawędzie boczne wykończone trwale PCV o grubości min. 2 mm, kolor grafit, obrzeże ABS dobrane pod kolor płyty 5

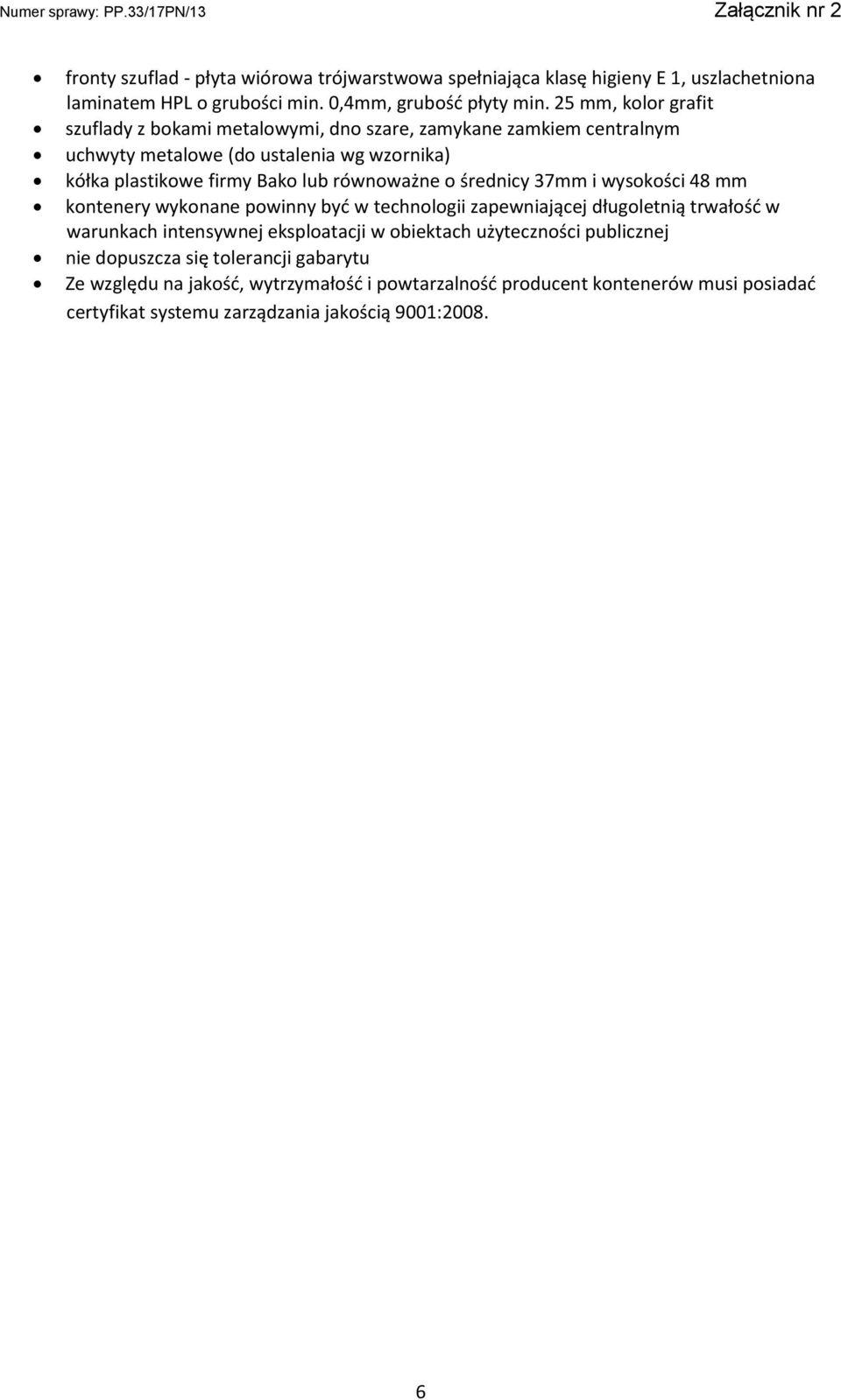

6 fronty szuflad - płyta wiórowa trójwarstwowa spełniająca klasę higieny E 1, uszlachetniona laminatem HPL o grubości min. 0,4mm, grubość płyty min. 25 mm, kolor grafit szuflady z bokami metalowymi, dno szare, zamykane zamkiem centralnym uchwyty metalowe (do ustalenia wg wzornika) kółka plastikowe firmy Bako lub równoważne o średnicy 37mm i wysokości 48 mm kontenery wykonane powinny być w technologii zapewniającej długoletnią trwałość w warunkach intensywnej eksploatacji w obiektach użyteczności publicznej nie dopuszcza się tolerancji gabarytu Ze względu na jakość, wytrzymałość i powtarzalność producent kontenerów musi posiadać certyfikat systemu zarządzania jakością 9001:
