1 VITA MFT Ustawianie zębów w protezach całkowitych

2 VITA MFT zęby przednie - w harmonii z naturą Decyzja o zastosowaniu zębów VITA MFT to gwarancja jakości i wzrost wydajności. Naturalny wygląd zębów to przede wszystkim budowa trójwarstwowa, szczególnie widoczna w zębach przednich VITA MFT. Zęby te spełniają wszystkie kryteria anatomiczno-fizjologiczne i dlatego satysfakcjonują naszych pacjentów. Opalescencja, luminescencja i przezierność, czyli perfekcyjny dobór cech morfologicznych takich jak np. indywidualna struktura mamelonów, powoduje naturalne odbicie światła oraz grę kolorów pełną niuansów. Delikatny, wypukły kształt powierzchni wargowej wspomaga kontury wargi oraz uwydatnia harmonijny przebieg konturów zębów i twarzy. 2

3 VITA MFT zęby przednie - w harmonii z naturą Powierzchnia podniebienna jest odzwierciedleniem tej samej powierzchni w naturalnym zębie. Efekt ten umożliwia poprawną fonetykę i fizjologiczne ułożenie języka pacjenta. Estetyka zębów przednich VITA MFT podkreślona została przez białawy brzeg sieczny. Nieznacznie poszerzone obszary szyjkowe w zębach przednich i bocznych, zezwalają na wiekowo adekwatną modelację woskową, zachowanie właściwej higieny oraz skuteczne zamknięcie przestrzeni międzyzębowach. 3

4 Ustawianie zębów przednich w szczęce Naturalną pozycję zębów przednich osiągamy dzięki uchwyceniu następujących cech: 1-ka pionowo 2-ka pochylona dystalnie 3-ka tendencyjnie pionowo, szyjką zęba w kierunku przedsionkowym Brzegi sieczne jedynek w szczęce przebiegają równolegle do płaszczyzny okluzyjnej i przewyższają ją o około +/- 1-2 mm. Brzegi sieczne dwójek w szczęce przebiegają równolegle do płaszczyzny okluzyjnej i nie dotykają jej. Wierzchołki kłów leżą mniej więcej na płaszczyźnie okluzyjnej. W związku z zanikiem kostnym wyrostka zębodołowego szczęki, zęby ustawione są przed wyrostkiem powierzchniami wargowymi powyżej przedsionka. 4

5 Ustawianie zębów przednich w szczęce 7mm W zgryzie normalnym, górne zęby przednie znajdują się w odległości około 7 mm od środka brodawki przysiecznej (papilla incisiva). Powierzchnie wargowe górnych zębów przednich podpierają wargę górną. Brzegi sieczne środkowych siekaczy kształtują harmonijny profil warg. ca. 10 mm Wierzchołki obu kłów stoją w odległości około 10 mm od pierwszej pary fałdów podniebiennych. 5

6 Ustawienie zębów przednich względem płaszczyzny okluzyjnej Osie wargowe Osie bliższe Płaszczyzny okluzyjna 1-ka 2-ka 3-ka 6

7 Ustawianie dolnych zębów przednich Informacje dotyczące ustawiania dolnych zębów przednich: Brzegi sieczne dolnych zębów przednich dochodzą do płaszczyzny okluzyjnej. Wierzchołki kłów znajdują się nieznacznie powyżej płaszczyzny okluzyjnej. Od strony wargowej: 1-ki prosto i pionowo 2-ki przechylone lekko w stronę mezjalną 3-ki prosto lub lekko przechylone w stronę mezjalną Powierzchnia dystalna skierowana jest do trzonowca. Pozycją szyjek zębów na wyrostku zębodołowym kieruje bardzo praktyczna zasada: 1-ki na, 2-ki przy, 3-ki poza przebiegiem grzbietu wyrostka zębodołowego. 7

8 Ząby boczne VITA MFT - najwyższa produktywność Kształt powierzchni okluzyjnej zębów konfekcyjnych VITA MFT bazuje na nowatorskiej zasadzie "Easy-Centric"-Prinzip, tzn. powierzchnie okluzyjne są tak ukształtowane, że "same się ustawiają w zwarciu centrycznym". Kształt powierzchni "Easy-Centric" gwarantuje profesjonalne i racjonalne ustawianie zębów oraz pewne określenie zwarcia centralnego. Dalsze korzyści to wysoka wydajność, która jest dostosowana do potrzeb pacjenta. Kształt "wstępnie startych" dolnych zębów bocznych, minimalizuje poziome siły ścinające i wspiera tym samym idealną pozycję protezy. Czynnik ten jest szczególnie ważny w implantoprotetyce. 8

9 Ząby boczne VITA MFT - najwyższa produktywność Idealna budowa guzków górnych zębów bocznych zapewnia właściwe zwarcie centryczne oraz optymalizuje komfort żucia pacjenta. Właściwe ukształtowanie powierzchni retencyjnej ("Ridge-Lap" Design) redukuje szlifowanie i zwiększa przyczepność oraz połączenie z materiałem protezy. 9

10 Znaczenie okluzji dojęzykowej w protetyce stomatologicznej Główna cecha ustawki dojęzykowej to optymalizacja i stabilizacji położenia uzupełnienia protetycznego. Należy zwrócić szczególną uwagę, aby wszystkie siły żucia w okluzji - statycznej jak i dynamicznej - znalazły się w centrum. W czasie ustawiania zębów należy uwzględnić centralną relację podniebienną kontaktów zębów. 10

11 Znaczenie okluzji dojęzykowej w protetyce stomatologicznej Pozytywne rezultaty pod względem medycznym i statycznym: Istotne ulepszenie uzupełnienia protetycznego w przypadku niekorzystnej statyki lub rozbieżnej relacji szczęki do żuchwy. Oznacz to, że w przypadku większych żuchw i mniejszych łuków wyrostka zębodołowego szczęki, rozwiązanie ustawki polegało na ustawieniu zębów w zgryzie krzyżowym. Problem ten można rozwiązać, ustawiając zęby w szczęce bardziej dopoliczkowy, zachowując stabilność wykonywanej protezy. Taka ustawka przeciwdziała uciskowi protezy na miękkie tkanki podłoża. Dzięki osiowemu działaniu sił, koncepcja tego rodzaju łagodnie obciąża podłoże protezy i można zalecić ją w implantoprotetyce. Czynnik ten minimalizuje i przeciwdziała tworzeniu się poziomych sił ścinających. Dokładna pozycja elementów żucia w tzw. strefie neutralnej (równowaga mięśni), prowadzi do lepszego kontaktu policzków z zębami oraz fizjologicznego ułożenia języka. Właściwy kontakt z policzkiem zapobiega zbieraniu się kęsów pokarmowych w przedsionku oraz stabilizuje utrzymanie protezy w poziomie. 11

12 Znaczenie okluzji dojęzykowej w protetyce stomatologicznej Dla pacjenta oznacza to: Podniesienie komfortu dzięki powiększeniu przestrzeni językowej Redukcja przygryzania policzków dzięki powiększeniu kontaktów policzkowych. Ograniczenie obszarów ucisku wywołanego płytą protezy. Małe ruchy kontrolne i regulacyjne (dr.hiltebrandt) są możliwe z niewielką dyskluzją. Korzyści związane z techniką dentystyczną: Jednoznaczna reprodukcja kontaktów. Zrozumiałe i podlegające pełnej kontroli kryteria ustawiania zębów. Ustawka wykonywana jest szybko i wydajnie. 12

13 Kontrola ustawienia dolnych zębów siecznych i pierwszych przedtrzonowców 1 Dolne siekacze są ustawione tak, że dochodzą do płaszczyzny okluzyjnej, powierzchnie wargowe ustawione są w kierunku przedsionka, który ograniczony jest przez górny fałd okalający. Od strony przedsionkowej kły są ustawione pod kątem prostym i przekraczają płaszczyznę okluzyjną o około jeden milimetr. 2 Dolną czwórkę będziemy ustawiali bezpośrednio za kłem: pierwszy przedtrzonowiec powinien stać nieomal w pionie do płaszczyzny okluzyjnej. Mezjalny obszar policzkowy przekracza płaszczyznę okluzyjną tak jak to czyni kieł, następuje przechylenie od guzka policzkowego do językowego. Dystalno-policzkowa część zęba przebiega w przedłużeniu płaszczyzny okluzyjnej. 13

14 Kontrola ustawienia dolnej czwórki czyli pierwszego dolnego przedtrzonowca Oś zęba zostaje ustawiona do płaszczyzny okluzyjnej pod kątem prostym. zdj. 3: Obszar mezjalno-policzkowy znajduje się ponad płaszczyzną okluzyjną. zdj. 4: Część dystalno-policzkowa przebiega w przedłużeniu płaszczyzny okluzyjnej zdj. 5: Wierzchołek guzka podniebiennego znajduje się w obszarze płaszczyzny okluzyjnej Spostrzeżenie: aby ustanowić optymalny stosunek punktów kontaktowych, guzek językowy dolnego pierwszego przedtrzonowca w swojej wielkości zostaje odpowiednio ukształtowany pod względem funkcji. Patrz zdjęcie 16, 21, 23 14

15 Ustawianie dolnych piątek czyli drugiego dolnego przedtrzonowca 6 Piątka dolna w żuchwie zostaje w porównaniu z czwórką, swoją szyjką pochylona w kierunku dystalnym. 7 8 Od strony mezjalnej do czwórki powinno powstać harmonijne, okrągłe przejście, które umożliwia właściwe ustawienie pierwszego górnego przedtrzonowca pod względem funkcji. Patrz zdjęcie 19 Również guzek językowy zostaje dostosowany do płaszczyzny okluzyjnej. Patrz zdjęcie 10, 13 W kierunku strzałkowym przebiega dystalny obszar brzegu siecznego kła, który pokrywa się z linią przebiegającą przez bruzdę centralną przedtrzonowców i trzonowców. Patrz zdjęcie 11 15

16 Ustawienie pierwszego trzonowca dolnego wykluczając ustawienie drugiego trzonowca dolnego 9 10 Ustawienie i nachylenie szóstki jest takie jak w przypadku drugiego przedtrzonowca. Pierwszy trzonowiec zostaje lekko podniesiony dystalnie, guzek dystalno-policzkowy musi osiągnąć poziom kła i czwórki, tzn. guzek ten stoi około 1mm ponad płaszczyzną okluzyjną: zdj. 9 Również guzki językowe zostają dostosowane do płaszczyzny okluzyjnej: zdj.10 patrz zdjęcie W kierunku strzałkowym przebiega dystalny obszar brzegu siecznego trójki, który pokrywa się z linią przebiegającą przez bruzdę centralną przedtrzonowca i trzonowca. 16

17 Ustawienie pierwszego trzonowca dolnego wraz z ustawieniem drugiego trzonowca dolnego 12 Pomoce kontrolne (uwaga: brak kontaktów w okluzji): Przy pomocy oznaczeń (uwaga: brak kontaktów w okluzji) na wierzchołkach guzków językowych dolnych zębów bocznych VITA MFT i cienkiej gumki, można przeprowadzić kontrolę właściwego ustawienia oraz nachylenia zębów bocznych pod względem jednakowej wysokości w stosunku do płaszczyzny okluzyjnej. 13 Perspektywa obrazuje przebieg guzków ustawionych zębów od strony językowej do policzkowej i od policzkowej do językowej. Możemy zaobserwować, że wszystkie guzki poza guzkiem policzkowym czwórki oraz guzkiem dystalnym szóstki dotykają płaszczyzny okluzyjnej. 17

18 Ustawienie pierwszego trzonowca dolnego wraz z ustawieniem drugiego trzonowca dolnego 14 Po drugim przedtrzonowcu ustawiamy płasko szóstkę tzn. dystalno-policzkowy guzek dotyka płaszczyzny okluzyjnej. 15 Również guzki językowe dotykają płaszczyzny okluzyjnej. 16 W kierunku strzałkowym przebiega dystalny obszar brzegu siecznego kła, który pokrywa się z linią przebiegającą przez bruzdę centralną przedtrzonowców i trzonowców. 18

19 Ustawianie zębów bocznych w żuchwie Przy pomocy oznaczeń, które znajdują się na wierzchołkach guzków dolnych zębów bocznych VITA MFT oraz cienkiej gumki, można bardzo prosto skontrolować właściwe ustawienie zębów bocznych. Perspektywa unaocznia prostolinijny przebieg guzków językowych od strony mezjalnej w kierunku dystalnym. 19

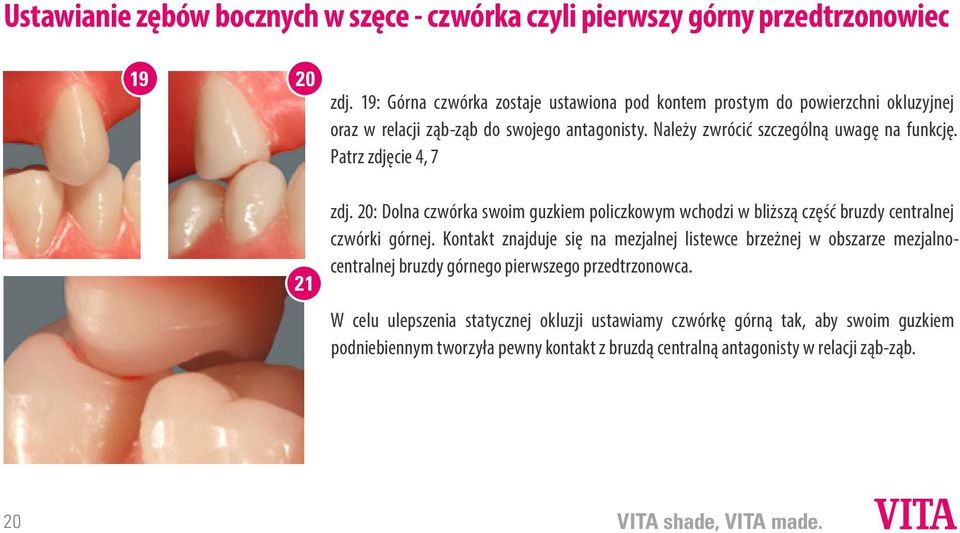

20 Ustawianie zębów bocznych w szęce - czwórka czyli pierwszy górny przedtrzonowiec zdj. 19: Górna czwórka zostaje ustawiona pod kontem prostym do powierzchni okluzyjnej oraz w relacji ząb-ząb do swojego antagonisty. Należy zwrócić szczególną uwagę na funkcję. Patrz zdjęcie 4, 7 zdj. 20: Dolna czwórka swoim guzkiem policzkowym wchodzi w bliższą część bruzdy centralnej czwórki górnej. Kontakt znajduje się na mezjalnej listewce brzeżnej w obszarze mezjalnocentralnej bruzdy górnego pierwszego przedtrzonowca. W celu ulepszenia statycznej okluzji ustawiamy czwórkę górną tak, aby swoim guzkiem podniebiennym tworzyła pewny kontakt z bruzdą centralną antagonisty w relacji ząb-ząb. 20

21 Górna czwórka: wzajemny kontakt 22 Wzajemny kontakt czwórek jest jednoznaczny i można go zawsze reprodukować: Guzek podniebienny w szczęce tworzy swoją mezjalną listewką brzeżną jednoznaczne trzypunktowe podparcie wraz z dystalno-językową bruzdą dolnej czwórki. 23 Należy zwrócić uwagę na wystarczającą ilość miejsca od strony policzkowej. Przestrzeń ta zostanie wykorzystana do ustawiania trzonowców. Patrz zdjęcie 20 21

22 Ustawianie górnej czwórki, czyli pierwszego górnego przedtrzonowca 24 W celu jednoznacznego i pewnego przyporządkowania punktów odniesienia, należy szóstkę ustawić przed piątką. Szóstka jest ustawiona tak jak przedtrzonowce - w relacji ząb-ząb. 25 Poza centralnym kontaktem podniebiennym należy zwrócić uwagę na duży "otwór" od strony policzkowej. Ten policzkowy "otwór" powinien wynosić od 1 do 2 mm. Patrz zdjęcia 26, 27, 28 22

23 Ustawianie górnych "piątek", czyli drugiego górnego przedtrzonowca 26 Następnie zostaje ustawiona górna piątka, którą umieszczamy w powstałej luce. Ustawiając piątkę, należy dążyć do relacji ząb-ząb czyli pionowo do antagonisty w żuchwie Drugi przedtrzonowiec żuchwy zostaje kolejno ustawiony w przestrzeni policzkowej. Wielkość piątki stanowi o ustawieniu tego zęba między czwórką i szóstką. W czasie ustawiania tego zęba musi nastąpić harmonijne przejście, które umożliwia sukcesywne powstawanie wolnej przestrzeni od pierwszego przedtrzonowca do ostatniego trzonowca. 23

24 Relacja kontaktów zębów bocznych szczęki i żuchwy Relacja punktów kontaktu w zębie bocznym VITA MFT: zdj. 29: Kontakt koncentruje się głównie na podniebiennym podparciu. zdj. 30: Guzki podniebienne kontaktują dokładnie z bruzdą zębów żuchwy. Taki rodzaj ustawienia zębów wspomaga stabilność uzupełnienia protetycznego, czyli polepsza statykę i jednocześnie powiększa przestrzeń dla języka. Siły, które zostają przeniesione na śluzówkę i kości mogą być zredukowane do minimum. Czynnik ten ma pozytywny wpływ na podłoże protezowania oraz ma zasadnicze znaczenie dla przetrwania implantów, które ewentualnie zostały wszczepione. zdj. 31: Idealny zgryz - widok od strony podniebiennej. 24

25 Gotowa praca 32 Obserwacja ustawionych zębów od strony mezjalnej, policzkowej i podniebiennej, potwierdza adekwatną reprodukcję funkcji i harmonii optyczno-estetycznej pod każdym względem. 33 Bardzo dobre (i przede wszystkim precyzyjne) kontakty podniebienne, to konsekwentne przestrzeganie zasad okluzji językowej wg prof. dr. Gerbera. Jednocześnie zostają spełnione wymagania dotyczące osiowego ustawienia wg ustawiania zębów metodą statyczną z zachowaniem pełnej funkcji. 25

26 Specjalne kształty Górny pierwszy przedtrzonowiec odgrywa kluczową rolę w wykonywaniu protez całkowitych. Poza podniebiennym wsparciem centrycznym, czwórka może w przesuwaniu żuchwy przejąć centralną pozycję, tak samo jak to ma miejsce w naturalnym uzębieniu. 34 W celu stworzenia aktywnego lub pasywnego prowadzenia, można przed ustawieniem wymienić czwórki w obu kwadrantach. W ustawieniu zębów żuchwy nie następuje żadna zmiana. Centryczny stosunek punktów kontaktu przedtrzonowców pozostaje prawie bez zmian. 26

27 Wymiana 14/ Zdjęcia przedstawiają ząb 14 wymieniony na ząb 24, zasadniczo nie zauważamy wielkiej różnicy: ząb 14 użyty bezpośrednio z garnituru wymieniony ząb 24 A B zdj. 35: na powierzchni żującej pierwszego przedtrzonowca została wykonana tarczka prowadzenia, którą można dokładnie rozpoznać w obszarze dystalno-policzkowym. zdj. 36: kiedy wymieniamy ząb 14 na 24, tarczka prowadzenia zmienia się z dystalnej w mezjalną. Dzięki temu czynnikowi przestrzeń policzkowa zostaje poszerzona o pozycję centryczną, a stosunek punktowego kontaktu podniebiennego będzie zwiększony. Praktycznie nie ma żadnych różnic, które wynikają z wyznaczenia osi zęba oraz stosunku i kontaktu ząb-ząb. zdj. A i B: zdjęcie ukazuje stosunek kontaktów, które mimo zamiany zębów, pozostają w ustawieniu jednakowe. 27

28 Pewne określenie punktów kontaktowych Uniwersalność zębów akrylowych VITA MFT polega na trzypunktowym oparciu centralnym trzonowca w obszarze mezjalnym, centralnym i dystalnym w dolnej bruździe powierzchni żującej. W przypadku przesunięcia względem środka, funkcja trzypunktowego oparcia pozostaje w dalszym ciągu zachowana - funkcja ta odgrywa bardzo ważną rolę w wykonawstwie prac złożonych oraz implantoprotetyce. 28

29 Gotowa praca Gotowa praca, w której wykorzystano zęby konfekcyjne VITA MFT T46, L37, PU31 i PL31. Szczęśliwy pacjent dzięki konfekcyjnym zębom VITA MFT. Naturalna emanacja zębów wspomaga estetykę oraz akceptację nowego uzupełnienia protetycznego przez pacjenta. Znakomity materiał VITA, który wielokrotnie potwierdził swoją jakość, gwarantuje optymalną biokompatybilność i trwałość. 29

30 VITA MFT - ze znakomitego materiału Znakomita jakość materiału Dzięki trójwymiarowemu, wysoce usieciowanemu materiałowi akrylowemu, uzyskano stałą gęstość materiału, którą charakteryzuje znakomita biokompatybilność. perełki PMMA ścieranie dwóch obiektów 1 zużycie pod względem objętości [µm] VITA MFT usieciowany PMMA VITAPAN VITA LINGOFORM VITA PHYSIODENS usieciowany wysoce usieciowany Nano-/kompozyt z mikrowypełniaczem 1 Wyniki badań nad odpornością na ścieranie przeprowadzonych in-vitro - Klinika Uniwersytetu w Ratyzbonie. listopad stabilny kolorystycznie odporny na ścieranie przyjazny w stosunku do tkanek odporny na tworzenie się płytki nazębnej w czasie obróbki nie tworzą się wióry bardzo dobre możliwości polerowania materiału znakomite połączenie z podstawą protezy nie zawiera monomeru resztkowego odporność na mikropęknięcia

31 Teksty źródłowe Hofmann-Axthelm, Lexikon der Zahnmedizin Hohmann-Hielscher, Lehrbuch der Zahntechnik, Quintessenz Verlag 2001 Stuck /Horn Zahnaufstellung in der Totalprothetik Parsche E., Funktionslehre/Biomechanik Graz 2006 Gründler, H. /Stüttgen, U., Die Totalprothese, Verlag Neuer Merkur GmbH 1995 Linke u.a., 2001 Tschirch, 1966 VITA, Podręcznik wykonywania protez całkowitych, 2010 Składamy gorące podziękowania na ręce pana Karla-Heinza Körholza za pomoc w przygotowaniu ustawienia zębów w protezach całkowitych. 31

32 Notatki 32

33 Grupa produktów jest dostępna w kolorach VITA SYSTEM 3D-MASTER i VITA classical A1 D4. Gwarantowana jest kompatybilność kolorów wszystkich materiałów VITA 3D-MASTER i VITA classical A1 D4. Za pomocą jedynego w swoim rodzaju kolornika VITA SYSTEM 3D-MASTER można odpowiednio i systematycznie dobrać i reprodukować wszystkie naturalne kolory zębów. Uwaga: produkt ten należy stosować wg wytycznych zawartych w instrukcji obróbki materiału Nie odpowiadamy za szkody powstałe na skutek niefachowego zastosowania lub obróbki. Przed użyciem produktu użytkownik zobowiązany jest sprawdzić, czy dany produkt nadaje się do przewidzianego zastosowania. Odpowiedzialność z naszej strony jest wykluczona, gdy produkt przetwarzany jest w połączeniu z niekompatybilnymi lub niedopuszczonymi materiałami i urządzeniami innych producentów. Poza tym nasza odpowiedzialność dotycząca danych, niezależnie od podstawy prawnej i przepisów prawnych, ogranicza się w każdym przypadku do wartości dostawy według rachunku bez VAT-u. Producent nie ponosi pod żadnym względem odpowiedzialności, niezależnie od podstawy prawnej i przepisów prawnych, ogranicza się w każdym przypadku za utracony zysk, pośrednie szkody będące następstwem zdarzenia losowego lub roszczenia osób trzecich przeciwko kupującemu. Zależności zadłużeniowe roszczeń z tytułu odszkodowania (zadłużenia w przypadku zawartego kontraktu, z pozycji prawnej naruszenia kontraktu, niedozwolonego działania itp.) są możliwe tylko w przypadku rozmyślnego działania lub poważnego zaniedbania. Skrzynka modułowa VITA nie musi koniecznie wchodzić w skład ww zestawu. Wydanie broszury informacyjnej: Firma VITA Zahnfabrik posiada certyfikat wg wytycznych dotyczących produktów medycznych. Następujące produkty posiadają ww certyfikaty VITA MFT
