ZAWARTOŚĆ PROJEKTU WYKONAWCZEGO: Część opisowa:

Transkrypt

1 NUMER ZAWARTOŚĆ PROJEKTU WYKONAWCZEGO: STRONA Część opisowa: Oświadczenie projektanta Uprawnienia projektowe: Mirosław Karolak Zaświadczenie z PIIB: Mirosław Karolak Opis techniczny do projektu Informacja dotycząca bezpieczeństwa i ochrony zdrowia 19 Załączone dokumenty Warunki techniczne WODKAN Przedsiębiorstwo Wodociągów i Kanalizacji S.A. w Ostrowie Wlkp; pismo nr TTI/BL/3257/2014 z dnia r Uzgodnienie WODKAN Przedsiębiorstwo Wodociągów i Kanalizacji S.A. w Ostrowie Wlkp; pismo nr 26/2014 z dnia r Uzgodnienie ENERGA-OPERATOR S.A., Oddział w Kaliszu; pismo znak: EOP z dnia r Uzgodnienie Orange Polska S.A.; pismo nr TOTDBA-KL /14/ JP z dnia r Uzgodnienie Polska Spółka Gazownictwa sp. z o.o.; pismo znak: ZTI /14 z dnia r Uzgodnienie Przedsiębiorstwo PROMAX sp.j.; pismo z dnia r Opinia ZUDP Protokół z posiedzenia narady koordynacyjnej; pismo nr GGO z dnia r. 37 Część graficzna Spis rysunków Rysunki

2 1. CZĘŚĆ OPISOWA 3

3 1.1. OŚWIADCZENIE PROJEKTANTA 4

4 OŚWIADCZENIE Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994r. Prawo budowlane (jednolity tekst Dz. U. z 2013 r., poz z późniejszymi zmianami) OŚWIADCZAM że, projekt wykonawczy budowy kanalizacji deszczowej oraz wykonania nawierzchni ciągu pieszojezdnego w ulicy Grawerskiej w Ostrowie Wielkopolskim działki nr: 3/15, 5 obręb 0117 Ostrów Wielkopolski, ark. mapy 1 został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Oświadczam, że dokumentacja jest zgodna z obowiązującymi przepisami techniczno-budowlanymi, normami i wytycznymi. Ponadto, oświadczam, iż projekt został opracowany jako kompletny z punktu widzenia celu, któremu ma służyć. Projektant: mgr inż. Mirosław Karolak 5

5 1.2. UPRAWNIENIA PROJEKTOWE 6

6 7

7 8

8 1.3. ZAŚWIADCZENIE Z PIIB 9

9 10

10 1.4. OPIS TECHNICZNY 11

11 1.4. OPIS TECHNICZNY do projektu budowy kanalizacji deszczowej oraz wykonania nawierzchni ciągu pieszo jezdngo w ulicy Grawerskiej w Ostrowie Wielkopolskim działki nr: 3/15, 5 obręb 0117 Ostrów Wielkopolski, ark. mapy 1 1. Inwestor. Miejski Zarząd Dróg ul. Zamenhofa 2b Ostrów Wielkopolski 2. Materiały wyjściowe i pomocnicze do projektowania. umowa z Inwestorem, uzgodnienia z Inwestorem, mapa sytuacyjno wysokościowa w skali 1 : 500 aktualizowana dla celów projektowych, wizje lokalne w terenie oraz geodezyjne pomiary uzupełniające, Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie. (Dz. U nr 43 poz. 430), Ustawa z dnia 21 marca 1985 r. o drogach publicznych (Dz. U poz. 260 tekst jednolity), Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U nr 81, poz. 462 z późniejszymi zmianami tekst jednolity), Ustawa Prawo Budowlane z dnia 7 lipca 1994 r. (Dz. U. z 2013r. poz z późniejszymi zmianami tekst jednolity), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002r. nr 75 poz. 690), Polskie Normy, związane Normy Branżowe, literatura. 12

12 3. Odwodnienie Zakres opracowania. Projekt obejmuje odwodnienie ul. Grawerskiej do istniejącej kanalizacji deszczowej Ø600 w ul. Staroprzygodzkiej Miejscem włączenia kanału, zgodnie z warunkami technicznymi, będzie projektowana studnia rewizyjna nabudowana na istniejącym kanale deszczowym. Odwodnienie ciągu pieszo jezdnego w ul. Grawerskiej będzie realizowane poprzez zastosowane spadki poprzeczne i podłużne nawierzchni, powodujące spływ wody do ścieku, a następnie do kanalizacji deszczowej. Wody deszczowe będą odprowadzane ze zlewni ul. Grawerskiej w ilości 11,74 dm3/s, 3.2. Zestawienie parametrów technicznych kanalizacji deszczowej Kanał deszczowy. długość całkowita materiał spadek 250/ ,10 mb, PVC U klasy S Ø250, 0,30 0,37 %, 23 szt Przykanaliki do wpustów deszczowych. długość całkowita materiał spadek ilość przykanalików 13,16mb, PVC U klasy S Ø160, %, 9 szt Przyłącza do posesji długość całkowita materiał spadek ilość przykanalików 57,15mb, PVC U klasy S Ø160, %, 15 szt Uzbrojenie terenu. Uzbrojenie terenu w obrębie projektowanego kanału deszczowego stanowią: kanalizacja deszczowa (istniejąca), kanalizacja sanitarna, wodociąg, gazociąg, sieci teletechniczne, sieci energetyczne Kanalizacja deszczowa założenia szczegółowe Zastosowane materiały. 13

13 Rurociąg grawitacyjny. Zaprojektowano rurociąg o średnicy Ø250 mm, który należy wykonać z rur i PVC U, klasy S (SDR 34; SN 8) zgodnych z normą PN EN : 2009 oraz techniczną ITB nr AT /2011 lub równoważnych. Montaż rurociągów prowadzić zgodnie z instrukcją dostarczoną przez producenta. Wykonawstwo i odbiór wykonanych robót muszą być zgodne z normą PN EN 1610 Budowa i badania przewodów kanalizacyjnych, lub równoważnego systemu. Nie dopuszcza się łączenia elementów rurociągów pochodzących od producentów. System równoważny musi być systemem kompletnym. kształtek aprobatą : 2002 różnych Studzienki włazowo rewizyjne. Zaprojektowane studzienki włazowe Ø1000 wykonać jako żelbetowe (beton C45/55) łączone na uszczelkę PKWiU zgodne z normą PN EN 1917:2004 lub równoważne. Studzienki rewizyjne muszą spełniać następujące wymogi techniczne: przystosowanie do posadowienia na głębokości do 10,0 m, bez konieczności stosowania pierścieni odciążających, przystosowanie do obciążeń zasypki i taboru kołowego 400 kn/oś zgodnie z normą PN 85/S Nie dopuszcza się łączenia elementów studzienek rewizyjnych pochodzących od różnych producentów. System równoważny musi być systemem kompletnym Wpusty deszczowe. Zaprojektowane wpusty deszczowe wykonać o średnicy Ø500 mm betonowe (C35/45) z osadnikiem o głębokości 0,5 m, zgodne z normą DIN 4052 lub równoważne. Zastosować wpusty deszczowe żeliwne uliczne klasy D 400. Wpusty deszczowe muszą spełniać wymogi techniczne zawarte w następujących aprobatach technicznych i normach: krajowa deklaracja zgodności nr 9 dotycząca studzienek kanalizacyjnych z prefabrykowanych elementów betonowych i żelbetowych o średnicach: 450 mm, 500 mm, 1000 mm i 1200 mm, klasa obciążeń D 400 zgodnie z PN EN 124 : Nie dopuszcza się łączenia elementów wpustów deszczowych pochodzących od różnych producentów. System równoważny musi być systemem kompletnym Roboty ziemne. W pasie drogowym wykonać wykop liniowy o ścianach pionowych, umocniony. Zaleca się prowadzić wykop w całości szalowany np. w systemie PODLASIE 2 lub równoważnym. Całość urobku należy wywieźć. Dopuszczalny jest wykop szerokoprzestrzenny, zależnie od warunków gruntowo wodnych. W przypadku, gdy po wykonaniu wykopu okaże się, że wody gruntowe napływają do wykopu należy zastosować odwodnienie igłofiltrami. W tym celu w odległości 0,5 m od brzegu wykopu i co m wpłukujemy na głębokość 3,0 4,0 m igłofiltry o średnicy 50 mm wykonując następujące czynności: 14

14 wyznaczamy trasę i miejsce projektowanego wpłukiwania, montujemy kolektor ssący na terenie lub w wykopie z jego zamocowaniem, wykonujemy podłączenie do igłofiltrów i pompy wpłukującej i ustawiamy przy pomocy trójnogu pionowo igły na terenie lub w wykopie, wpłukujemy igłofiltry w grunt, podłączamy igłofiltry do kolektora ssącego, podłączamy zestaw igłofiltrów do agregatu pompowego i włączamy zestaw do eksploatacji; odpompowaną wodę odprowadzamy do kanalizacji deszczowej. Wykopany grunt należy w całości wymienić na piasek i zagęszczać w trakcie zasypki rurociągów wibratorami płytowymi do wskaźnika zagęszczenia ID = na całej głębokości. Rurociągi o przykryciu mniejszym od 0,8m należy zasypać kruszywem mrozoodpornym. Zasady prowadzenia i odbioru budowlanych robót ziemnych regulują zapisy normy PN 67/B Roboty ziemne budowlane. Wymagania w zakresie wykonania i badania przy odbiorze oraz normą branżową BN 83/ Układanie rurociągów. Rurociągi układać w gotowym wykopie na warstwie podsypki piaskowej grubości 15 cm i zasypać piaskiem na całej głębokości powyżej wierzchu rury. Szczegółowy sposób wykonania robót ziemnych i układania rurociągu oraz ich łączenia wykonać według wytycznych układania rurociągów zgodnie ze szczegółową specyfikacją techniczną i według wytycznych opracowanych przez producentów rur. Tabela 1 Studnia Współrzędne studni deszczowych. Współrzędne Rzędne X Y Dno Wierzch SD , , ,99 140,44 SD , , ,19 140,71 SD , , ,36 140,60 SD , , ,61 140,52 SD , , ,80 140,74 Tabela 2 Wpust Współrzędne wpustów deszczowych. Współrzędne Rzędne X Y Dno Wierzch WD , , ,56 140,66 WD , , ,67 140,71 WD , , ,75 140,65 WD , , ,84 140,59 WD , , ,01 140,53 WD , , ,09 140,48 WD , , ,17 140,57 15

15 WD , , ,26 140,67 WD , , ,46 140,76 Tabela 3 Współrzędne ów. Współrzędne Trójnik Rzędna Trójnik X Y T , , ,06 T , ,583 T ,320 T4 Współrzędne Rzędna X Y T , , ,28 139,17 T , , , , ,25 T , , , , , ,34 T , , ,48 T , , ,51 T , , ,49 T , , ,59 T , , ,54 T , , ,67 T , , ,60 T , , ,76 T , , ,68 T , , ,09 T , , ,71 T , , ,18 T , , ,71 T , , ,18 T , , ,79 T , , ,23 Tabela 4 Zestawienie przyłączy do wpustów deszczowych. Przyłącze T1 WD1 T2 WD2 T3 WD3 T4 WD4 T5 WD5 T6 WD6 T7 WD7 T8 WD8 SD5 WD9 Tabela 5 Trójnik Długość przyłącza [m] 0,40 0,40 0,36 0,34 0,34 0,34 0,34 0,34 10,30 Materiał Rzędna zakończenia [m] 139,11 139,22 139,30 139,39 139,56 139,64 139,72 139,81 139,96 Rzędna Spadek włączenia [m] [%] 139,10 139,21 139,29 139,38 139,55 139,63 139,71 139,80 139,86 Sposób włączenia przejście szczelne Zestawienie korków na przyłączach do posesji. Współrzędne Rzędna Trójnik X Y K , , ,17 K , ,836 K ,905 K ,918 Współrzędne Rzędna X Y K , , ,58 139,26 K , , , , ,27 K , , , , ,31 K , , ,76 16

16 Współrzędne Trójnik Rzędna Trójnik X Y K , , ,37 K , ,552 K , K ,98 8 Tabela 6 Przyłącze T9 K1 T10 K2 T11 K3 T12 K4 T13 K5 T14 K6 T15 K7 T16 K8 T17 K9 T18 K10 T19 K11 T20 K12 T21 K13 T22 K14 T23 K15 Współrzędne Rzędna X Y K , , ,76 139,40 K , , , , ,74 K , , , , ,72 Zestawienie przyłączy do posesji. Długość przyłącza [m] 3,04 3,13 4,65 3,20 4,46 4,46 3,31 3,33 4,36 3,31 4,44 3,31 3,31 4,46 4,39 Materiał Rzędna włączenia [m] 139,13 139,22 139,22 139,27 139,32 139,35 139,71 139,69 139,53 139,68 139,64 139,72 139,72 139,75 139,83 Spadek [%] Rzędna zakończenia [m] 139,17 139,26 139,27 139,31 139,37 139,40 139,74 139,72 139,58 139,71 139,69 139,76 139,76 139,80 139,88 Sposób włączenia 4. Odbudowa nawierzchni istniejących. Przed wykonaniem kanalizacji deszczowej konstrukcję istniejącej jezdni o nawierzchni bitumicznej rozebrać na szerokości wykopu. Materiał pochodzący z rozbiórki nawierzchni jezdni (destrukt asfaltowy) wywieźć na składowisko materiałów bitumicznych. Po dokonaniu włączenia odcinka sieci kanalizacji deszczowej do istniejącego kanału w ul. Staroprzygodzkiej, wykop zasypywać zgodnie z punktem Roboty ziemne oraz Szczegółową Specyfikacją Techniczną. Połączenie starej i nowej nawierzchni bitumicznej oczyścić i posmarować emulsją asfaltową. Mieszankę mineralno asfaltową wbudowywać w sprzyjających warunkach atmosferycznych. Złącza w konstrukcji wielowarstwowej powinny być przesunięte względem siebie co najmniej o 15 cm. Złącza powinny być całkowicie związane a powierzchnie przylegających warstw powinny być w jednym poziomie. Konstrukcję odbudowywanej nawierzchni jezdni przyjęto jak dla drogi o ruchu kategorii KR2: warstwa ścieralna z betonu asfaltowego 5cm, podbudowa zasadnicza z betonu asfaltowego 7cm, podbudowa pomocnicza z kruszywa łamanego stabilizowanego mechanicznie 20cm, grunt stabilizowany cementem o Rm=2,5MPa 15 cm. 17

17 5. Uwagi końcowe Wszystkie prace związane z z obowiązującymi normami i przepisami. budową nawierzchni należy wykonać zgodnie 5.2. Materiały użyte do budowy nawierzchni powinny posiadać stosowne atesty. Wszystkie zastosowane materiały budowlane i instalacyjne muszą posiadać aktualne certyfikaty atesty bezpieczeństwa i zdrowotne i być dopuszczone do stosowania w budownictwie oraz posiadać aktualne Aprobaty Techniczne, lub Świadectwa Zgodności z Polskimi Normami. Wszelkie zmiany technologii wymagają uzgodnienia pracowni projektowej pod rygorem przeniesienia pełnej odpowiedzialności na Wykonawcę robót za dokonane zmiany Roboty budowlane mogą być prowadzone wyłącznie pod nadzorem uprawnionego kierownika budowy Roboty należy prowadzić z zachowaniem zasad BHP i Prawa Budowlanego Wszelkie wątpliwości dotyczące zauważonych przez wykonawcę robót nieścisłości w projekcie należy niezwłocznie uzgadniać z autorem projektu lub zgłaszać właścicielowi pracowni projektowej: "emwu" KAROLAK Ostrów Wielkopolski, ul. Dworcowa 1 mgr inż. Mirosław Karolak, tel Opracował: mgr inż. Mirosław Karolak 18

18 1.5. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 19

19 1. NAZWA PRZEDSIĘWZIĘCIA: Budowa kanalizacji deszczowej oraz wykonanie nawierzchni ciągu pieszo jezdnego w ulicy Grawerskiej w Ostrowie Wielkopolskim 2. INWESTOR: Miejski Zarząd Dróg ul. Zamenhofa 2b Ostrów Wielkopolski 3. PROJEKTANT: mgr inż. Mirosław Karolak 20

20 4. OPIS PRZEDSIĘWZIĘCIA Zakres robót rozbiórkowych: rozbiórka fragmentu jezdni o nawierzchni bitumicznej, zebranie i wywiezienie materiału mineralnego zastosowanego na lokalne utwardzenie Zakres robót budowlanych: wykonanie wykopów liniowych pod kanalizację deszczową oraz przykanaliki, montaż studni kanalizacyjnych oraz wpustów deszczowych, montaż rur osłonowych, montaż kanalizacji deszczowej oraz przykanalików, zasypanie wykopów z zagęszczeniem, montaż krat na studzienkach wpustów ulicznych, odbudowa nawierzchni asfaltowej Wykaz obiektów w obrębie placu budowy: posesje mieszkańców, uzbrojenie terenu według załączonej planszy zbiorczej Do podstawowych zagrożeń mogących wystąpić w trakcie realizacji robót należy zaliczyć: możliwy wypadek drogowy ze względu na prowadzenie robót drogowych na ulicy przy czynnym ruchu drogowym, wysokie ryzyko wpadnięcia do wykopu oraz osunięcia i przysypania ziemią w trakcie prowadzenia liniowych robót ziemnych, ryzyko utonięcia pracowników w przypadku zalania wykopów wodą, prowadzenie robót w studniach montaż uzbrojenia rurociągów Wykazane zagrożenia należą do typowych zagrożeń związanych z prowadzeniem robót budowlanych i nie wymagają szczególnego instruktażu poza instruktażem stanowiskowym Należy precyzyjnie oznakować plac budowy oraz miejsce składowania materiałów budowlanych w uzgodnieniu z Inwestorem aby nie ograniczyć ponad potrzeby możliwości korzystania przez mieszkańców z dojazdów do posesji Opracować projekt organizacji ruchu w trakcie prowadzenia robót ziemnych i robót drogowych. Sporządził: mgr inż. Mirosław Karolak 21

21 2. ZAŁĄCZONE DOKUMENTY 22

22 23

23 24

24 25

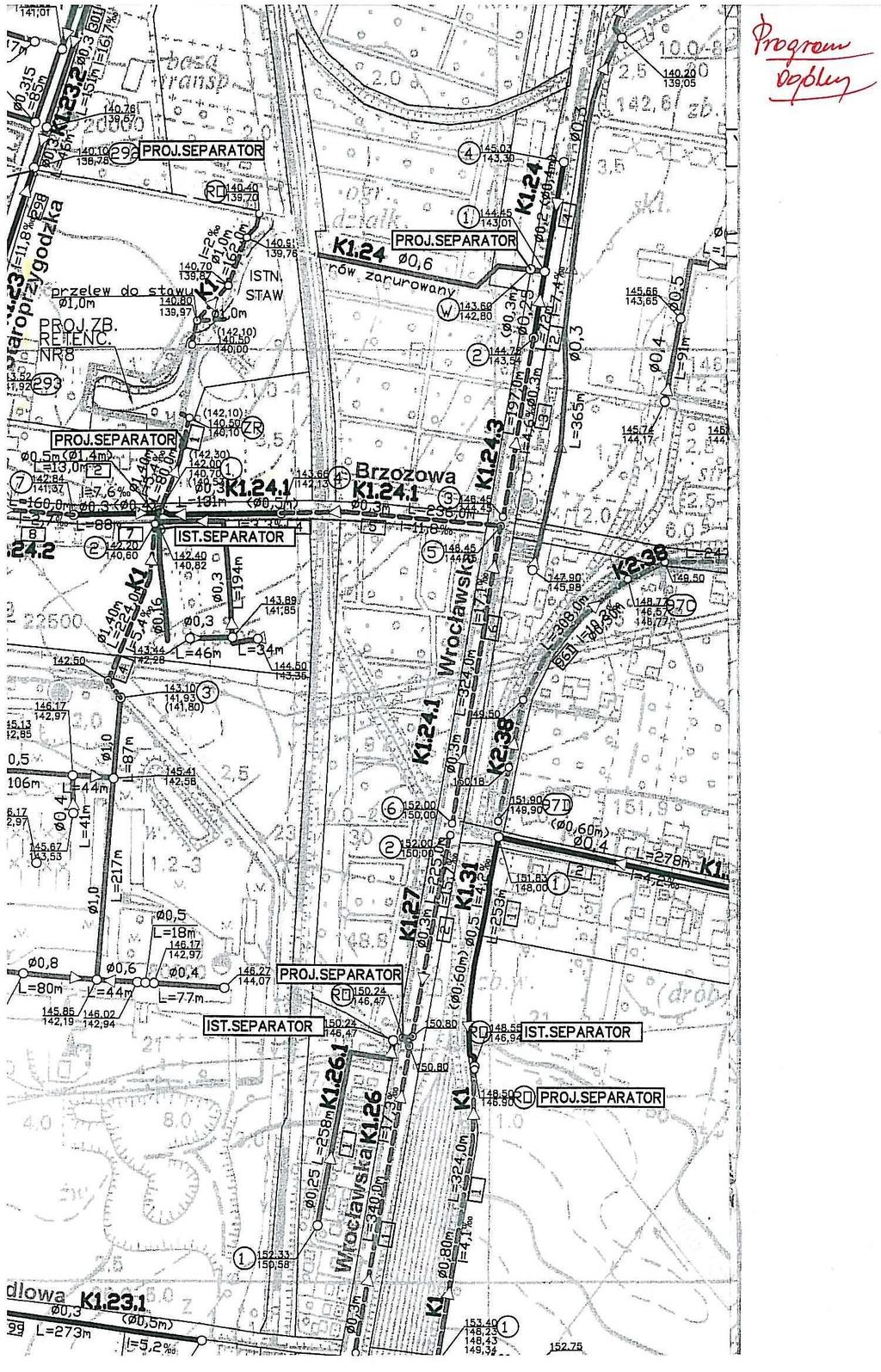

25 26

26 27

27 28

28 29

29 30

30 31

31 32

32 33

33 34

34 35

35 36

36 37

37 38

38 39

39 40

40 41

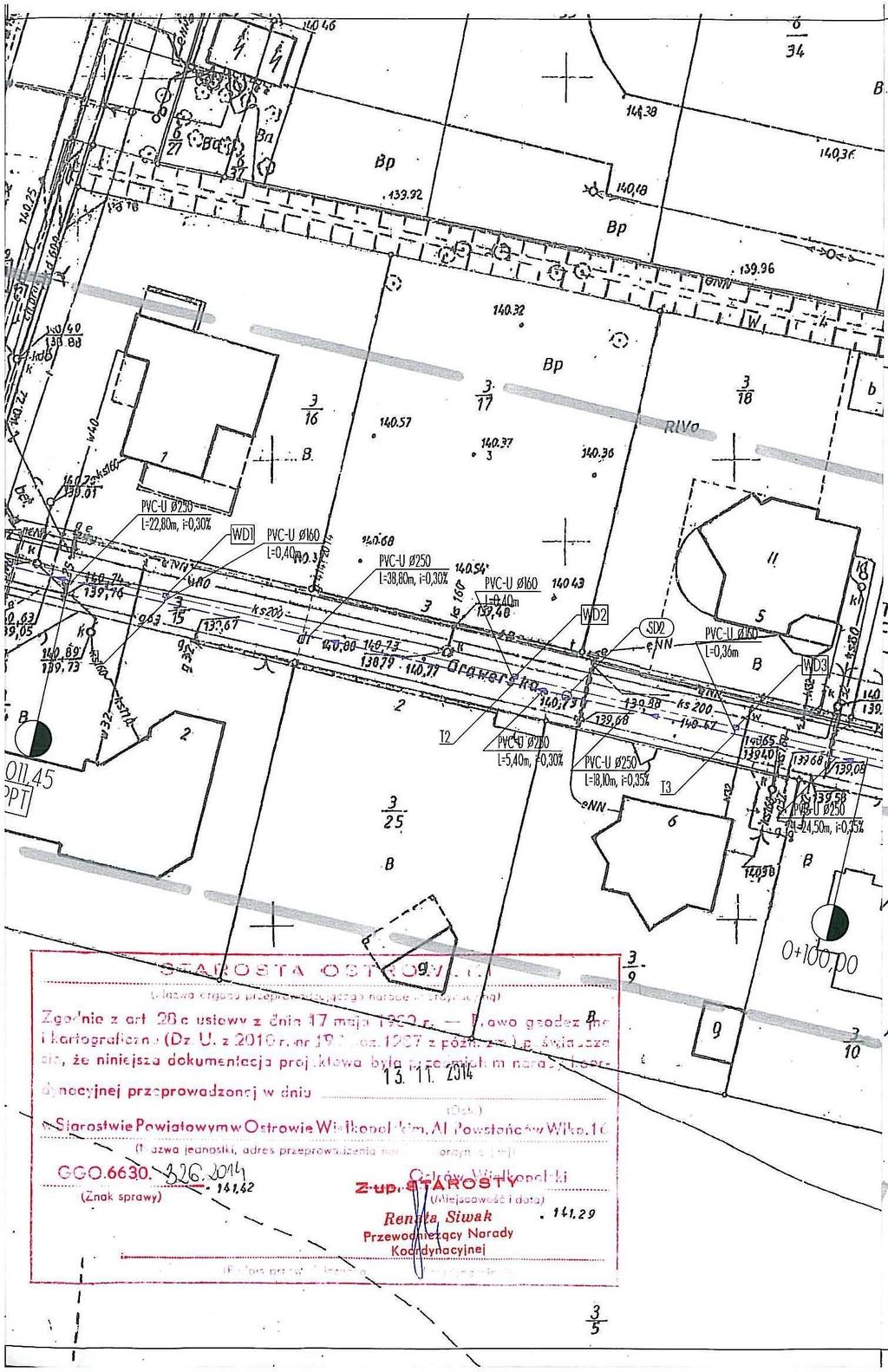

41 42

42 3. CZĘŚĆ GRAFICZNA 43

43 3.1. SPIS RYSUNKÓW 44

44 NUMER RYSUNKU NAZWA RYSUNKU SKALA rys. nr 001 D Projekt zagospodarowania terenu kanalizacja deszczowa skala 1 : 500 rys. nr 002 D Profil podłużny kanalizacja deszczowa skala 1 : 100 / 1 : 500 rys. nr 003 D Profile przykanalików kanalizacja deszczowa skala 1 : 100 / 1 : 250 rys. nr 004 D Uzbrojenie terenu skala 1 :

45 3.2. RYSUNKI
