1 PROJEKT BUDOWLANY BRANśA ELEKTRYCZNA Temat : Wewnętrzna instalacja elektryczna. Obiekt : Budynek byłego dworu projekt przebudowy świetlicy w m-ci Przytoń. Adres : PRZYTOŃ dz. nr 9/19 gmina Ostrowice. Inwestor : Gmina Ostrowice Ostrowice nr Ostrowice. Projektant : mgr inŝ. Robert świrko upr. bud. ZNPB-U /9/98 Sprawdzający: mgr inŝ. Zbigniew Bachanek upr. bud. 10/Sz/2001 Drawsko Pom r.

nr 9/19 gmina Ostrowice. Inwestor : Gmina Ostrowice Ostrowice nr 6 78-506 Ostrowice.

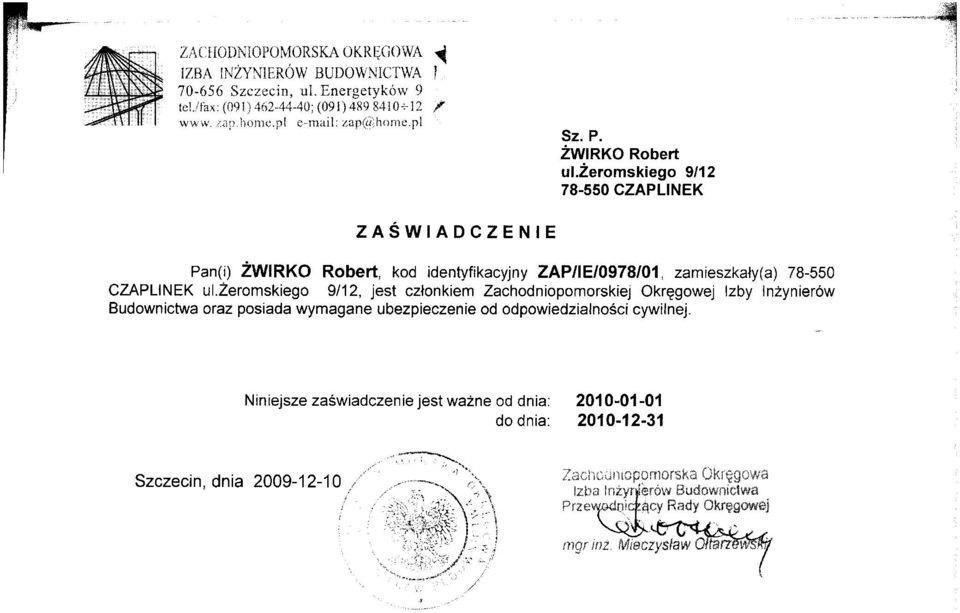

2 ZAWARTOŚĆ OPRACOWANIA PROJEKTOWEGO 1. Strona tytułowa. 2. Spis treści. 3. Oświadczenie projektanta i sprawdzającego. 4. Zaświadczenia z Zachodniopomorskiej OIIB. 5. Uprawnienia budowlane. 6. Uzgodnienie projektu w Rejonie Dystrybucji Drawsko Pomorskie. 7. Opis techniczny. 8. Schematy ideowe instalacji. 9. Schemat rozdzielnicy głównej. 10. Obliczenia oświetlenia. 11. Karty katalogowe urządzeń. Drawsko Pom r. OŚWIADCZENIE Oświadczam, Ŝe projekt budowlany wewnętrznej instalacji elektrycznej budynku byłego dworu projekt przebudowy świetlicy w m-ci PRZYTOŃ dz. nr 9/19 gmina Ostrowice, został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.... (Projektant)... (Sprawdzający)

Obliczenia oświetlenia. 11. Karty katalogowe urządzeń. Drawsko Pom.... -... -2010r.

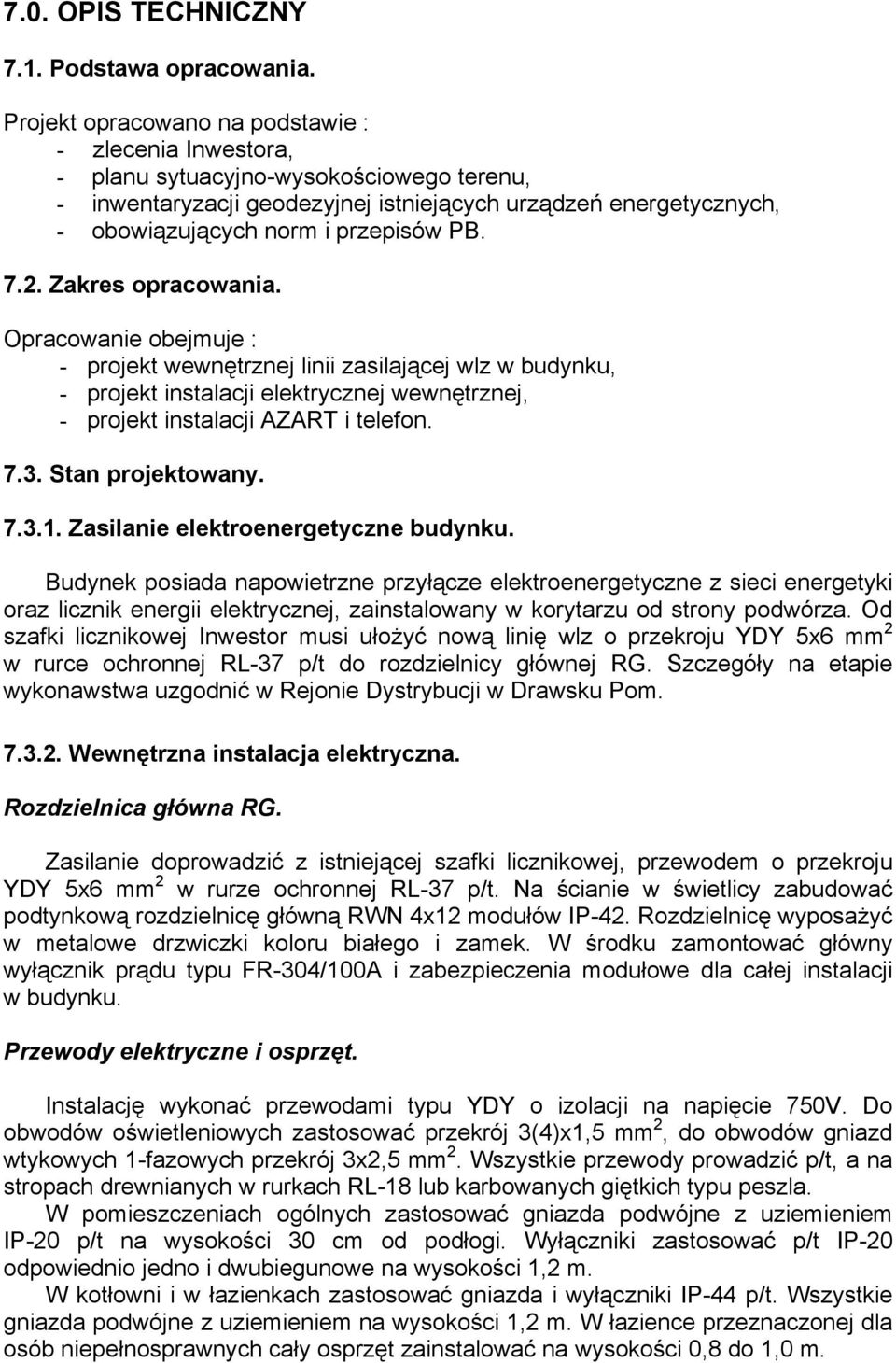

7 7.0. OPIS TECHNICZNY 7.1. Podstawa opracowania. Projekt opracowano na podstawie : - zlecenia Inwestora, - planu sytuacyjno-wysokościowego terenu, - inwentaryzacji geodezyjnej istniejących urządzeń energetycznych, - obowiązujących norm i przepisów PB Zakres opracowania. Opracowanie obejmuje : - projekt wewnętrznej linii zasilającej wlz w budynku, - projekt instalacji elektrycznej wewnętrznej, - projekt instalacji AZART i telefon Stan projektowany Zasilanie elektroenergetyczne budynku. Budynek posiada napowietrzne przyłącze elektroenergetyczne z sieci energetyki oraz licznik energii elektrycznej, zainstalowany w korytarzu od strony podwórza. Od szafki licznikowej Inwestor musi ułoŝyć nową linię wlz o przekroju YDY 5x6 mm 2 w rurce ochronnej RL-37 p/t do rozdzielnicy głównej RG. Szczegóły na etapie wykonawstwa uzgodnić w Rejonie Dystrybucji w Drawsku Pom Wewnętrzna instalacja elektryczna. Rozdzielnica główna RG. Zasilanie doprowadzić z istniejącej szafki licznikowej, przewodem o przekroju YDY 5x6 mm 2 w rurze ochronnej RL-37 p/t. Na ścianie w świetlicy zabudować podtynkową rozdzielnicę główną RWN 4x12 modułów IP-42. Rozdzielnicę wyposaŝyć w metalowe drzwiczki koloru białego i zamek. W środku zamontować główny wyłącznik prądu typu FR-304/100A i zabezpieczenia modułowe dla całej instalacji w budynku. Przewody elektryczne i osprzęt. Instalację wykonać przewodami typu YDY o izolacji na napięcie 750V. Do obwodów oświetleniowych zastosować przekrój 3(4)x1,5 mm 2, do obwodów gniazd wtykowych 1-fazowych przekrój 3x2,5 mm 2. Wszystkie przewody prowadzić p/t, a na stropach drewnianych w rurkach RL-18 lub karbowanych giętkich typu peszla. W pomieszczeniach ogólnych zastosować gniazda podwójne z uziemieniem IP-20 p/t na wysokości 30 cm od podłogi. Wyłączniki zastosować p/t IP-20 odpowiednio jedno i dwubiegunowe na wysokości 1,2 m. W kotłowni i w łazienkach zastosować gniazda i wyłączniki IP-44 p/t. Wszystkie gniazda podwójne z uziemieniem na wysokości 1,2 m. W łazience przeznaczonej dla osób niepełnosprawnych cały osprzęt zainstalować na wysokości 0,8 do 1,0 m.

PB. 7.2. Zakres opracowania. Opracowanie obejmuje : - projekt wewnętrznej linii zasilającej wlz w budynku, - projekt instalacji elektrycznej wewnętrznej, - projekt instalacji AZART i telefon. 7.3.

8 Oświetlenie ogólne pomieszczeń. - Łazienki i WC oprawy na świetlówki kompaktowe z tworzywa sztucznego IP-44 o mocy 2x26W. - Kotłownia oprawa świetlówkowa z tworzywa sztucznego IP-55 o mocy 2x36W. - W sali świetlicy i w korytarzu zastosować ozdobne oprawy na świetlówki kompaktowe typu plafoniera o mocy 2x26W IP-20 (zapewnić warunki oświetlenia w świetlicy 300lx). Trzy oprawy oznaczone na schemacie literami AW wyposaŝyć w moduł awaryjny o czasie 2h. Zasilić przewodem o przekroju YDY 4x1,5 mm 2. - Na scenie zainstalować dwa reflektory halogenowe o mocy 150W IP-55 (natęŝenie oświetlenia 500lx). - Dodatkowo naleŝy zainstalować dwie oprawy ewakuacyjne mocy 1x18W o czasie świecenia 2h, z piktogramem wyjście ewakuacyjne nad wyjściami, w miejscach pokazanych na schemacie (litery EW). Zasilić z RG wydzielonym przewodem o przekroju YDY 3x1,5 mm 2. - Proponuje się zastosowanie opraw firm np. ES-SYSTEM, PHILIPS, FAREL, BRILUX, PLEXIFORM, LUG, THORN, AGA lub LENA o równowaŝnych parametrach do zaprojektowanych. Instalacja wyrównawcza. W kotłowni wykonać połączenia wyrównawcze przewodem DY-4 mm 2 p/t, oraz główną szynę wyrównawczą np. TYPU SWP-G1 10x4-35mm x (4x30)mm firmy SI POKÓJ. Dodatkowo w RG zainstalować cztery ochronniki 15kA; 1,2kV. Połączenia ochronników wykonać linką LYg 16 mm 2. Instalacja AZART. W pomieszczeniu sali zainstalować gniazdo TV-SAT od którego, naleŝy wykonać na ścianę szczytową lub dach, rury PCV RL-22 p/t, z przewodem telewizyjnym koncentrycznym zakończyć zapasem do anteny (np. naziemna i satelitarna) lub p/t puszką hermetyczną IP-44. Szczegóły na etapie wykonawstwa uzgodnić z Inwestorem i uŝytkownikiem świetlicy. TELEFON i INTERNET Na etapie wykonawstwa ustalić miejsce zainstalowania gniazda telefonicznego i komputerowego w budynku (gniazdo RJ-45 i RJ-12). Od planowanego zewnętrznego przyłącza telefonicznego i internetowego (przewodowego lub radiowego) do gniazd, doprowadzić rury PCV RL-22 p/t z dwoma przewodami logicznymi UTP 4x2x0,5 Cat.6. Wentylacja mechaniczna pomieszczeń. W projektowanych otworach wentylacyjnych w łazienkach, zamontować wentylatory łazienkowe z wbudowanym wyłącznikiem czasowym oraz czujnikiem wilgoci (np. firmy BIAWAR, DOSPEL, MERIDA, itp.). Zasilanie wykonać przewodem YDY 4x1,5 mm 2 z łącznika górnego oświetlenia pomieszczeń, napięciem U=230V.

Trzy oprawy oznaczone na schemacie literami AW wyposaŝyć w moduł awaryjny o czasie 2h. Zasilić przewodem o przekroju YDY 4x1,5 mm 2.

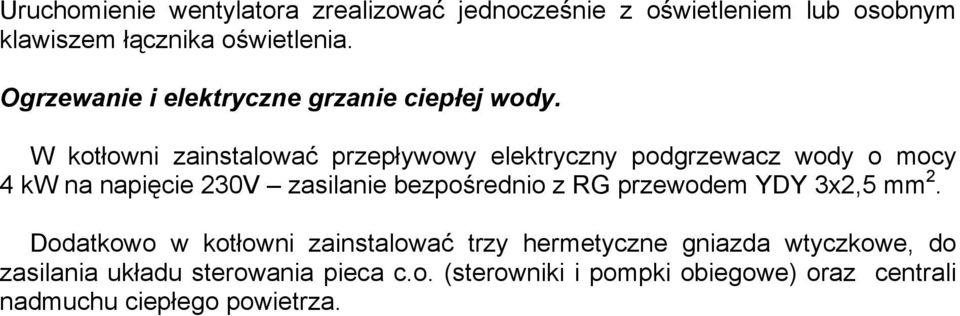

9 Uruchomienie wentylatora zrealizować jednocześnie z oświetleniem lub osobnym klawiszem łącznika oświetlenia. Ogrzewanie i elektryczne grzanie ciepłej wody. W kotłowni zainstalować przepływowy elektryczny podgrzewacz wody o mocy 4 kw na napięcie 230V zasilanie bezpośrednio z RG przewodem YDY 3x2,5 mm 2. Dodatkowo w kotłowni zainstalować trzy hermetyczne gniazda wtyczkowe, do zasilania układu sterowania pieca c.o. (sterowniki i pompki obiegowe) oraz centrali nadmuchu ciepłego powietrza.

W kotłowni zainstalować przepływowy elektryczny podgrzewacz wody o mocy 4 kw na napięcie 230V zasilanie bezpośrednio z RG
