1 ULMA Packaging

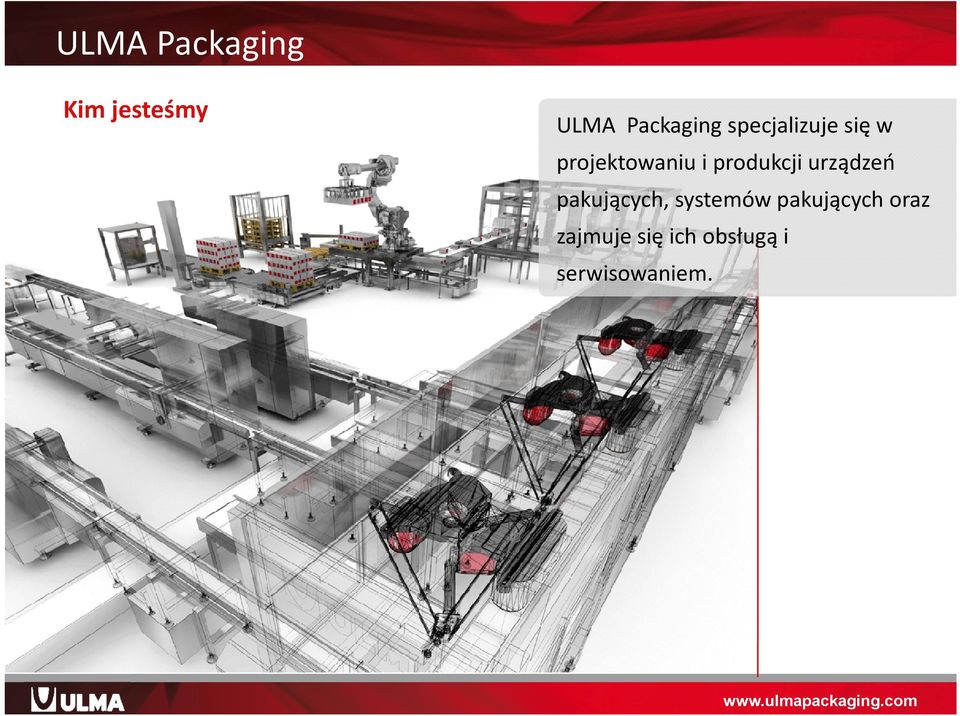

2 ULMA Packaging Kim jesteśmy ULMA Packaging specjalizuje się w projektowaniu i produkcji urządzeń pakujących, systemów pakujących oraz zajmuje się ich obsługą i serwisowaniem.

3 ULMA GROUP Ulma Packaging Siedzibą ULMA miejscowość Packaging jest Ońati w prowincji Guipuzcoa zamieszkana przez 11,000 mieszkańców, ulokowana w centrum Kraju Basków w północno-zachodniej Hiszpanii

4 ULMA Packaging Obecność na świecie Przedstawicielstwa USA Meksyk Brazylia Argentyna Przedstawicielstwa Portugalia Wielka Brytania Francja Włochy Niemcy Belgia Holandia Polska Rumunia Rosja Ukraina Turcja Afryka Południowa Australia oraz dystrybutorzy w ponad 50 krajach

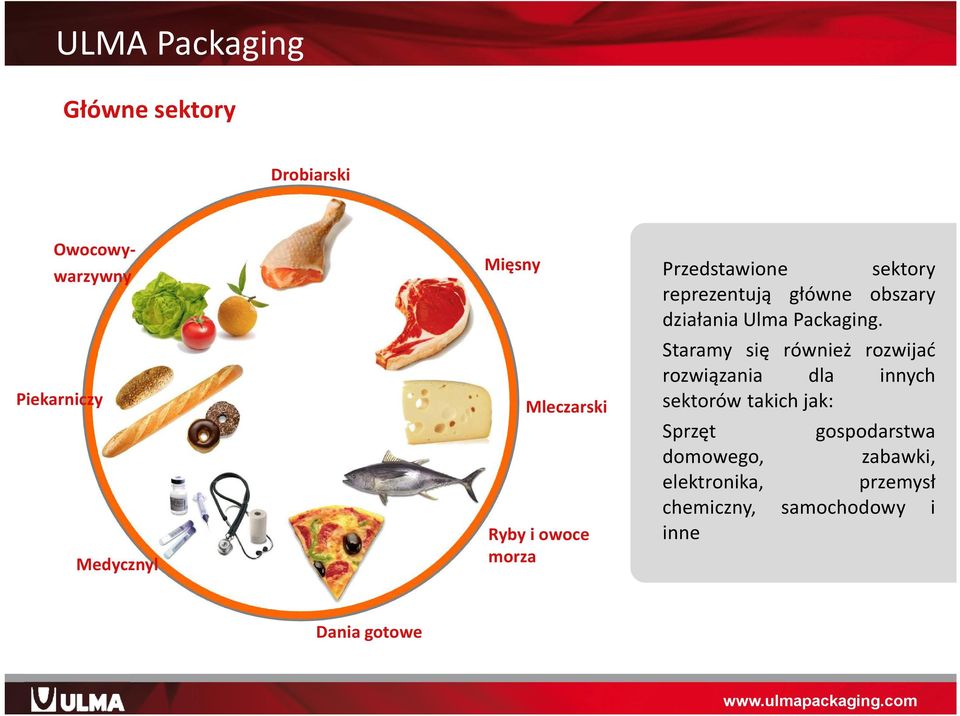

5 ULMA Packaging Główne sektory Drobiarski Owocowywarzywny Piekarniczy Medycznyl Mięsny Mleczarski Ryby i owoce morza Przedstawione sektory reprezentują główne obszary działania Ulma Packaging. Staramy się również rozwijać rozwiązania dla innych sektorów takich jak: Sprzęt gospodarstwa domowego, zabawki, elektronika, przemysł chemiczny, samochodowy i inne Dania gotowe

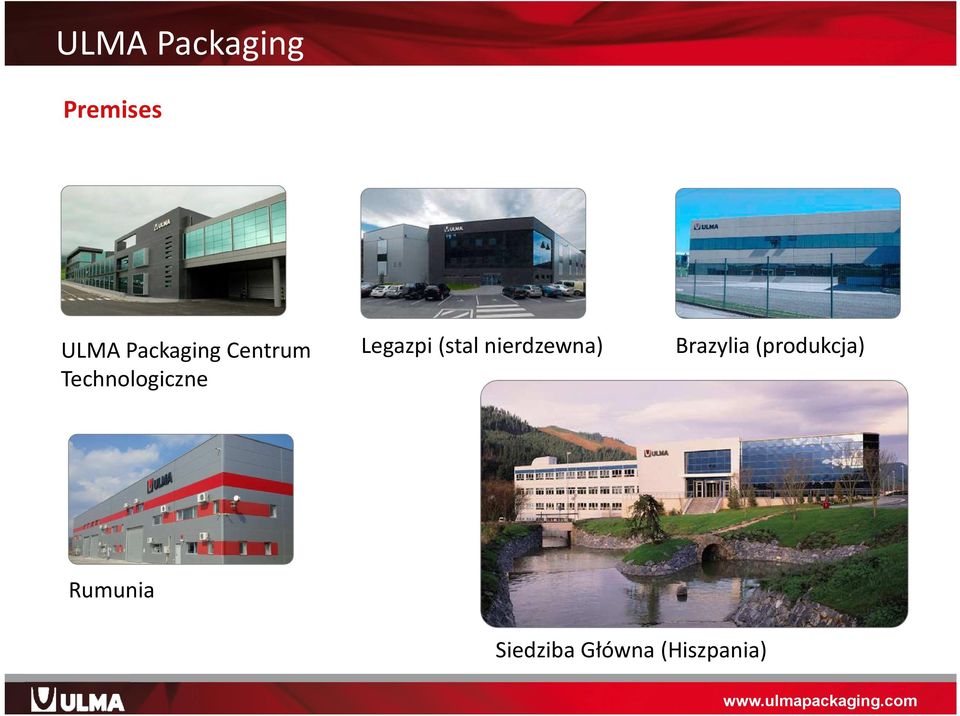

6 ULMA Packaging Premises ULMA Packaging Centrum Technologiczne Legazpi(stal nierdzewna) Brazylia(produkcja) Otxandio(production) Rumunia Siedziba Główna(Hiszpania)

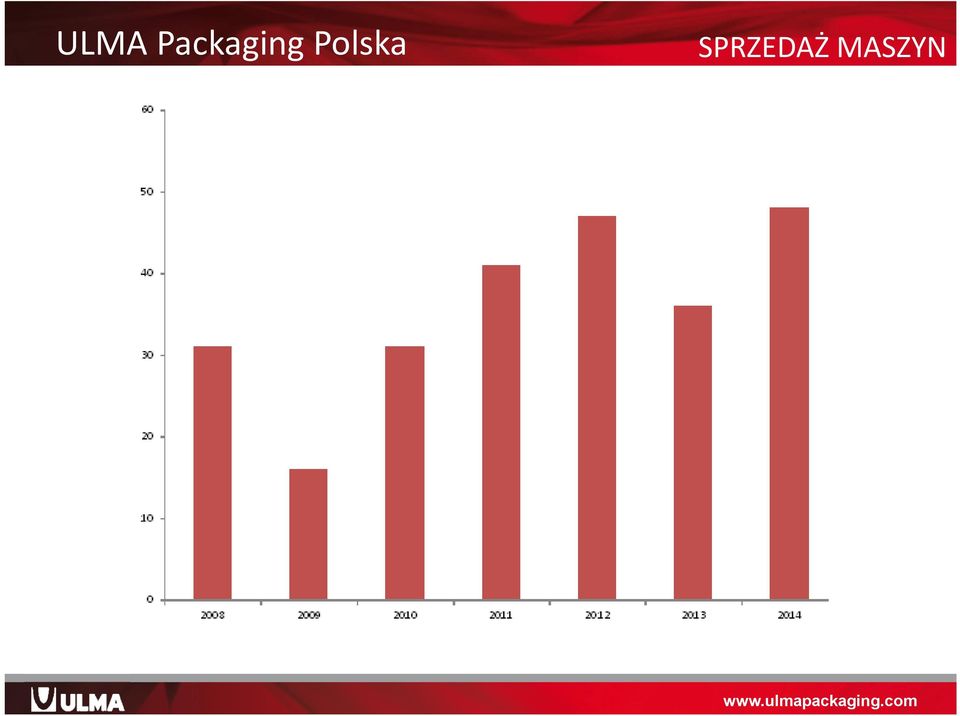

7 ULMA Packaging Polska SPRZEDAŻ MASZYN

8 ULMA Packaging Struktura organizacyjna ULMA Packaging Flow Pack Thermoforming Traysealing Stretch Film Vertical Shrink Sleeve wrap Automation ULMA Packaging podzielona jest na 7 głównych linii produkcyjnych. Dział automatyzacji oferuje kompletne rozwiązania integrujące systemy pakujące oferowane przez różne linie z własnymi urządzeniami.

9 ULMA Packaging Maszyny pakujące Flow Pack (HFFS)

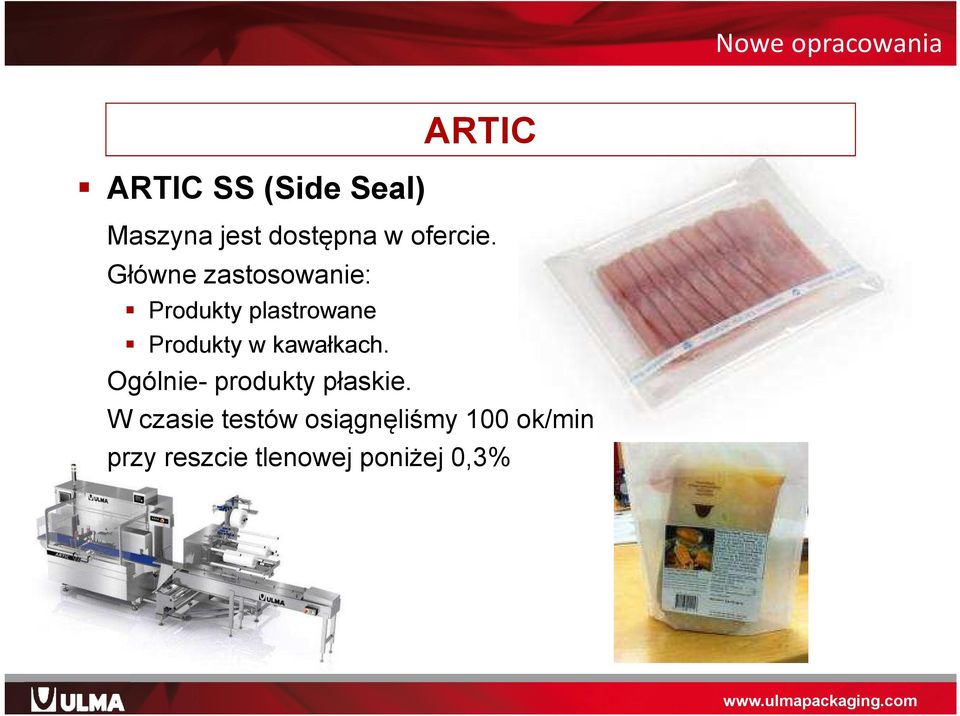

10 Nowe opracowania ARTIC SS (Side Seal) Maszyna jest dostępna w ofercie. Główne zastosowanie: Produkty plastrowane Produkty w kawałkach. ARTIC Ogólnie- produkty płaskie. W czasie testów osiągnęliśmy 100 ok/min przy reszcie tlenowej poniżej 0,3%

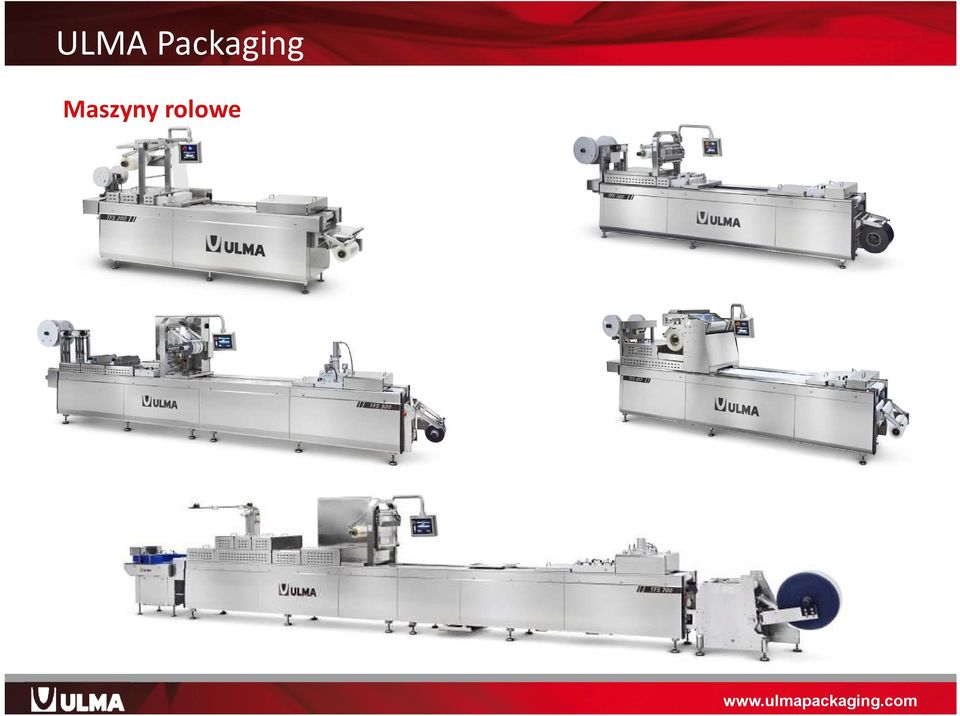

11 ULMA Packaging Maszyny rolowe

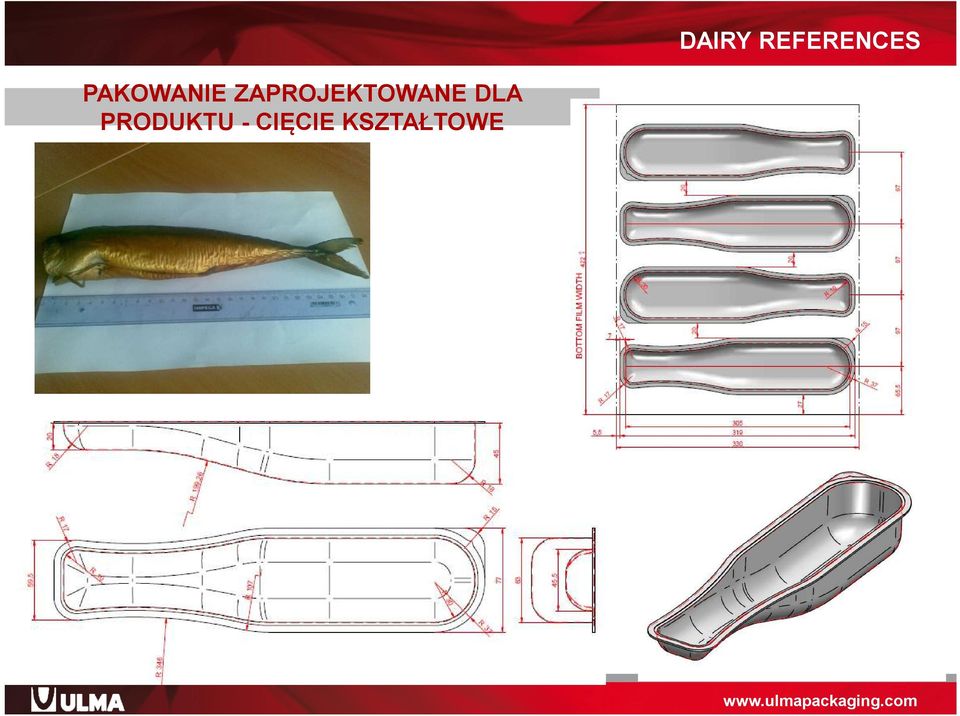

12 DAIRY REFERENCES PAKOWANIE ZAPROJEKTOWANE DLA PRODUKTU - CIĘCIE KSZTAŁTOWE

13 DAIRY REFERENCES OPAKOWANIE DOPASOWANIE DO KARTONU ZBIORCZEGO

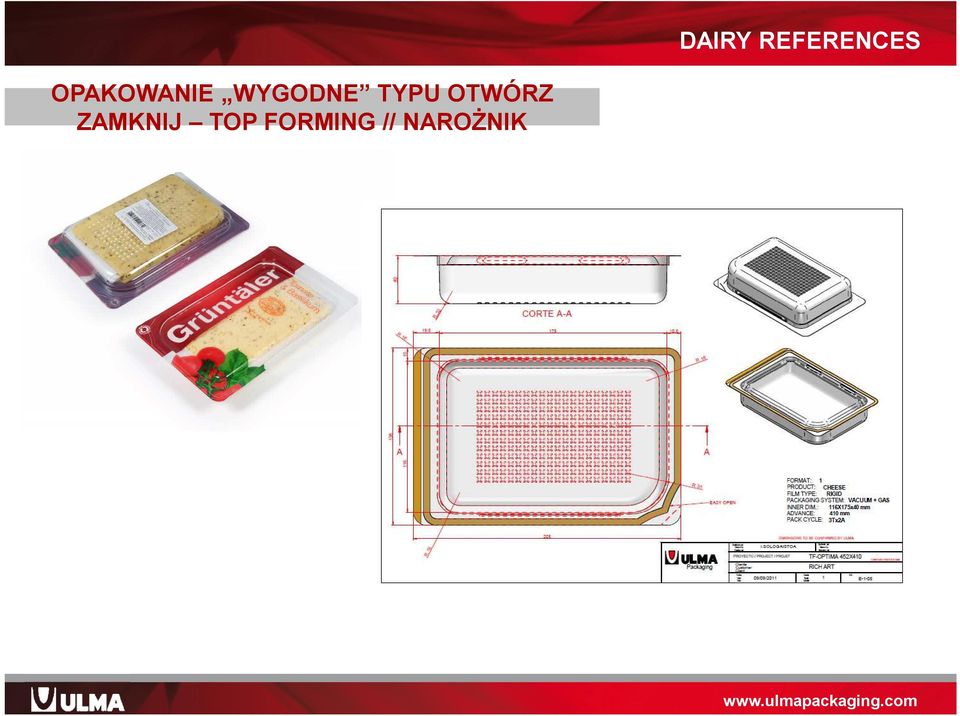

14 DAIRY REFERENCES OPAKOWANIE WYGODNE TYPU OTWÓRZ ZAMKNIJ TOP FORMING // NAROŻNIK

15 DAIRY REFERENCES OPAKOWANIE WYGODNE TYPU OTWÓRZ ZAMKNIJ TOP FORMING - MASZYNA

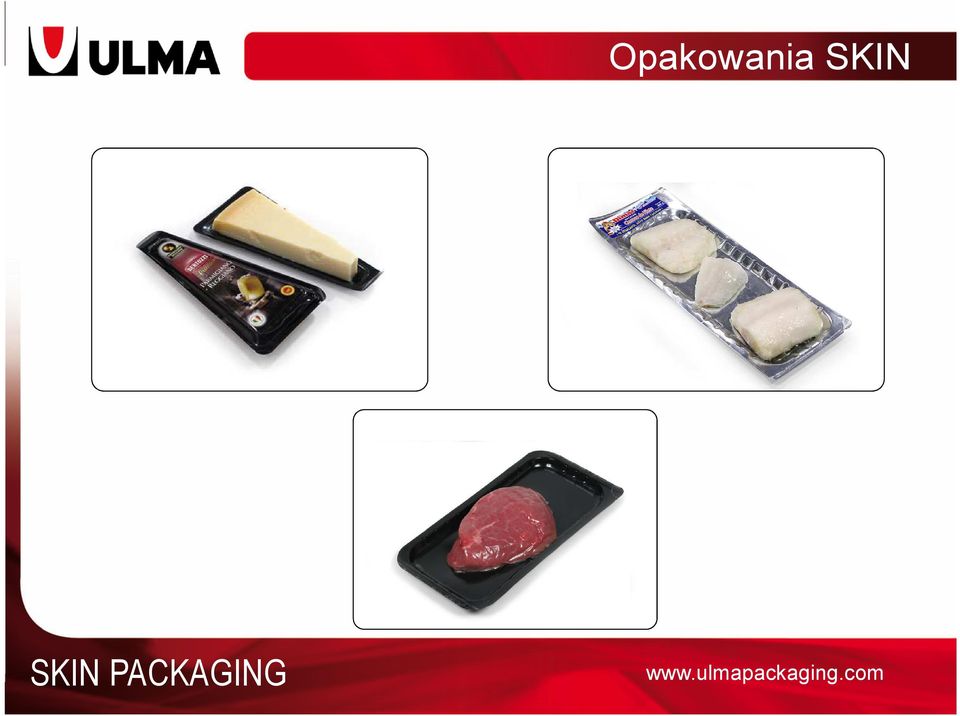

16 Opakowania SKIN SKIN PACKAGING

17 Opakowania SKIN Schemat procesu pakowania Wprowadzenie powietrza Pierwszy etap- wstępne podgrzewanie i rozciąganie folii górnej- folia staje się elastyczna. Drugi etap- wytworzenie próżni w komorze. Próżnia Powietrze wprowadzane do komory na folię górną od góry. Folia górna dopasowuje się do kształtu produktu i przykleja do folii dolnej. Otwarcie skrzynki zgrzewającej, wyprowadzenie produktu. SKIN PACKAGING

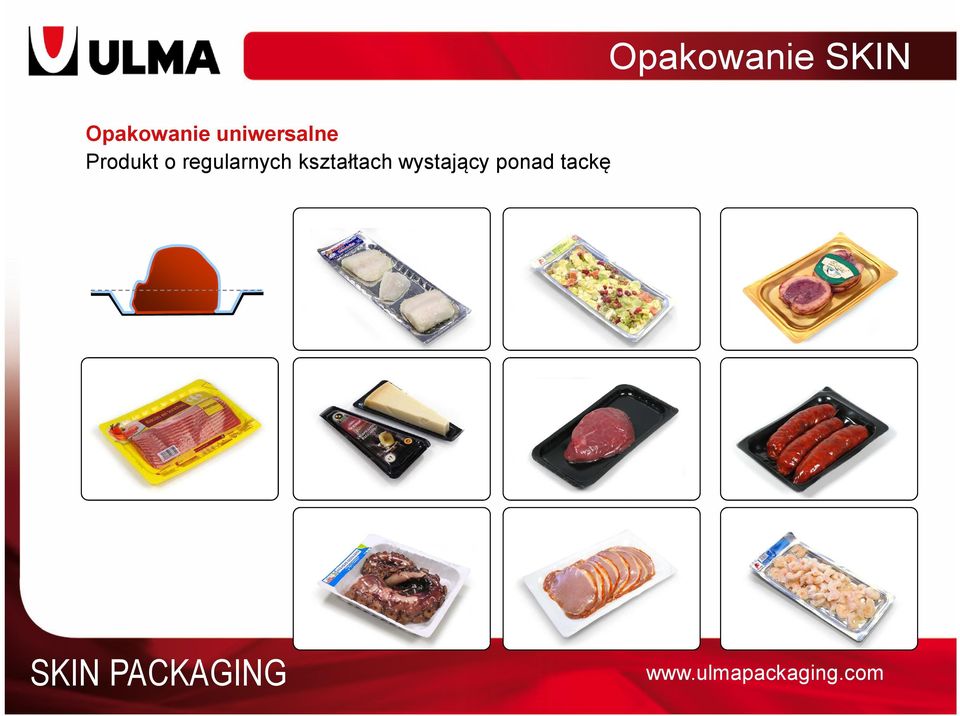

18 Opakowanie SKIN Opakowanie uniwersalne Produkt o regularnych kształtach wystający ponad tackę SKIN PACKAGING

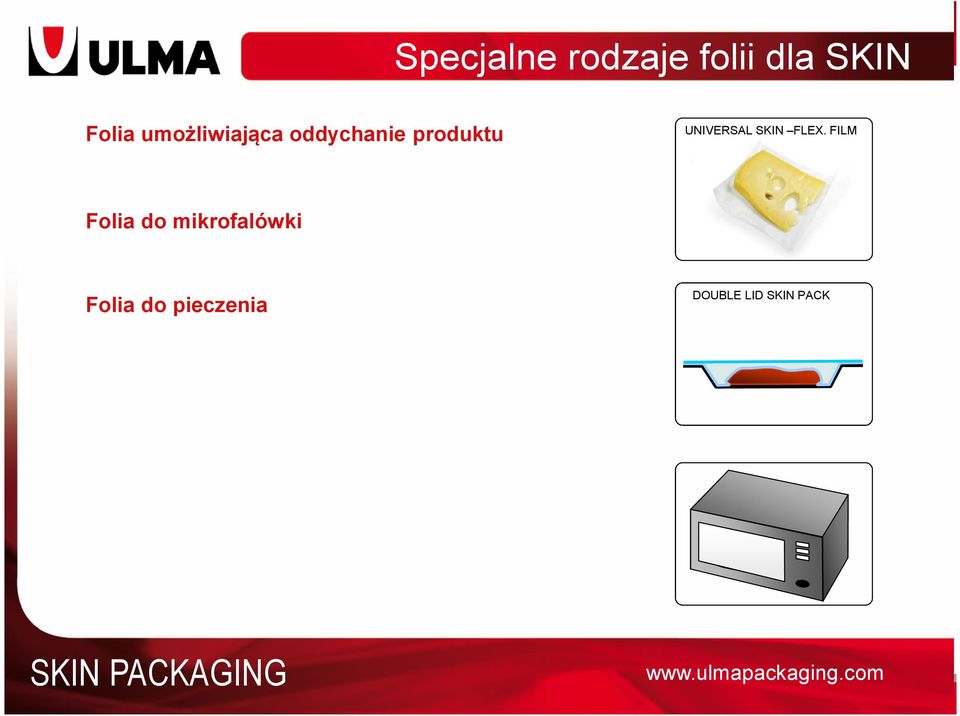

19 Specjalne rodzaje folii dla SKIN Folia umożliwiająca oddychanie produktu UNIVERSAL SKIN FLEX. FILM Folia do mikrofalówki Folia do pieczenia DOUBLE LID SKIN PACK SKIN PACKAGING

20 Skin thermoformers TFS 407 skin thermoformer SKIN PACKAGING

21 ULMA Packaging Maszyny pakujące typu Traysealer

22 Przykłady opakowań typu Traysealer

23 ULMA Packaging Maszyny pakujące typu Vertical (VFFS)

24

25 ULMA Packaging Automatyzacja linii pakujących Dział automatyzacji ULMA Packaging specjalizuje się w projektowaniu i produkcji zintegrowanych systemów pakujących

26 Wprowadzenie PRODUKCJA Kompletne linie są składane i testowane w siedzibie działu automatyzacji w Oñati w Hiszpanii. W tym miejscu przeprowadzany jest FAT przed dostawą do odbiorcy.

27 Produkty U10H ULMA robot Załadunek produktu Robot 2 osiowy Zakres pracy 1000 x 300 mm Załadunek produktu, załadunek do opakowań zbiorczych Stacjonarna manipulacja produktem, układanie produktu Prosta obsługa i programowanie Załadunek do opakowań zbiorczych Wypakowanie produktu

28 Produkty D12H ULMA robot Robot 4 osiowy Zakres pracy Ø1200 x 250 mm Wysoka wydajność Dynamiczna manipulacja produktami Łatwa obsługa i programowanie Załadunek produktu do FP Załadunek produktu do TF Załadunek produktu dots Pakowanie zbiorcze

29 Produkty Robot 4 osiowy D12W ULMA w wersji sanityzacyjnej Rama, skrzynka elektryczna i system transportowy przystosowany do mycia Klasa zabezpieczenia IP 69K, mycie wysokociśnieniowe Konstrukcja ze stali nierdzewnej, ramiona tytanowe, uszczelnienia ceramiczne Zakres pracy Ø1200 x 250 mm. System wizyjny do detekcji produktu Wysoka wydajność Łatwa wymiana chwytaków

30 Produkty URZĄDZENIA PERYFERYJNE Metal detektor Automatyczny podajnik tacek Metal detektor z systemem odrzutu

31 Produkty UST: INSPEKCJA ZGRZEWU Urządzenie zaprojektowane do kontroli opakowań z maszyn rolowych (folia twarda) i traysealerów wyposażone w system wizyjny umożliwiające kontrolę: ZGRZEWU ETYKIETY CZYTELNOŚĆ ETYKIETY (Inspekcja strefy zgrzewu) (Obecność i pozycja etykiety) (Czytelność kodu kreskowego, obecność daty przydatności, ) Wydajność do 30m/min- do80tacek/min (dla tacek o długości 205 mm). ULMA HMI (UPC), panel kontrolny o tej samej charakterystyce jak w maszynach pakujących Proste programowanie nowych receptur Zintegrowany system odrzutu wadliwych opakowań Archiwizacja danych

32 Rozwiązania AUTOMATYZACJA Z KARTONIARKĄ Załadunek od góry Linia do pakowania zbiorczego wyposażona w urządzenie składające kartony, robot ULMA D12H robot i kartoniarkę zamykającą lub sklejającą kartony. Kartoniarka zamykająca opakowania Kartoniarka składająca opakowania Robot D12H

33 Rozwiązania ZAŁADUNEK DO FLOW PACKA Roboty podające produkt Roboty ULMA D12H sprzężone z układem wizyjnym podają produkty napływające w sposób losowy na taśmociąg wejściowy do maszyny pakującej. Robot załadowczy Pojedynczy robot ULMA D12H wyposażony w układ detekcji przeznaczony do podawania pojedynczych produktów lub ich grupowania Taśmociąg grupujący produkty Taśmociąg grupujący produkty. Robot podający zgrupowane produkty do maszyny pakującej.

34 Rozwiązania ZAŁADUNEK DO MASZYNY ROLOWEJ I LINIOWANIE Maszyna rolowa Product feeding Product unloading Liniowanie produktów Robot ULMA U10H 2 osiowy rozładowujący i liniujący produkty. Załadunek produktu do maszyny rolowej Załadunek produktu do maszyny rolowej. W zależności od aplikacji załadunek może być statyczny przy użyciu robota ULMA U10H lub dynamiczny z rozpoznawaniem położenia produktu przy zastosowaniu robota ULMA D12H

35 Rozwiązania Pakowanie zbiorcze zintegrowane z maszyną pakującą PAKOWANIE ZBIORCZE ZAŁADUNEK I LINIOWANIE W OPARCIU O ROBOTY Naked product Wrapped product Plastic crate delivery Complet crate

36 PRODUKTY ZCENTRALIZOWANY UKŁAD KONTROLNY Całe sterowanie oraz informacje są scentralizowane w szafce elektrycznej, skąd operator ma dostęp do wszystkich urządzeń pracujących w linii pakującej. Centralny komputer, komunikując się z serwerem klienta, może dostarczać informacje z linii pakującej, generować raporty oraz przyjmować zamówienia produkcyjne. Łatwa obsługa inteface wyposażonego w ekran dotykowy ułatwia dostęp do różnych funkcji i informacji z linii w czasie rzeczywistym.

37 Dziękuje bardzo! Więcej informacji na: ULMA Packaging Polska Sp. z o.o. Ul. Sikorskiego Legionowo Tel.: biuro@ulmapackaging.pl
