1 czyli maksimum wydajności! / Company

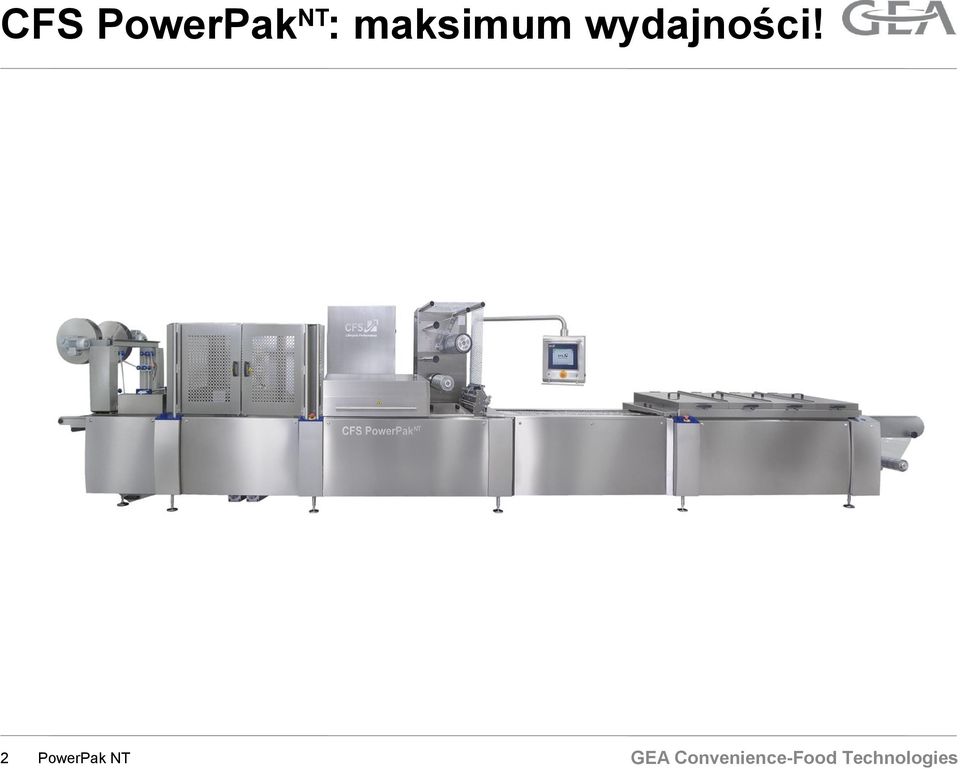

2 : maksimum wydajności! 2

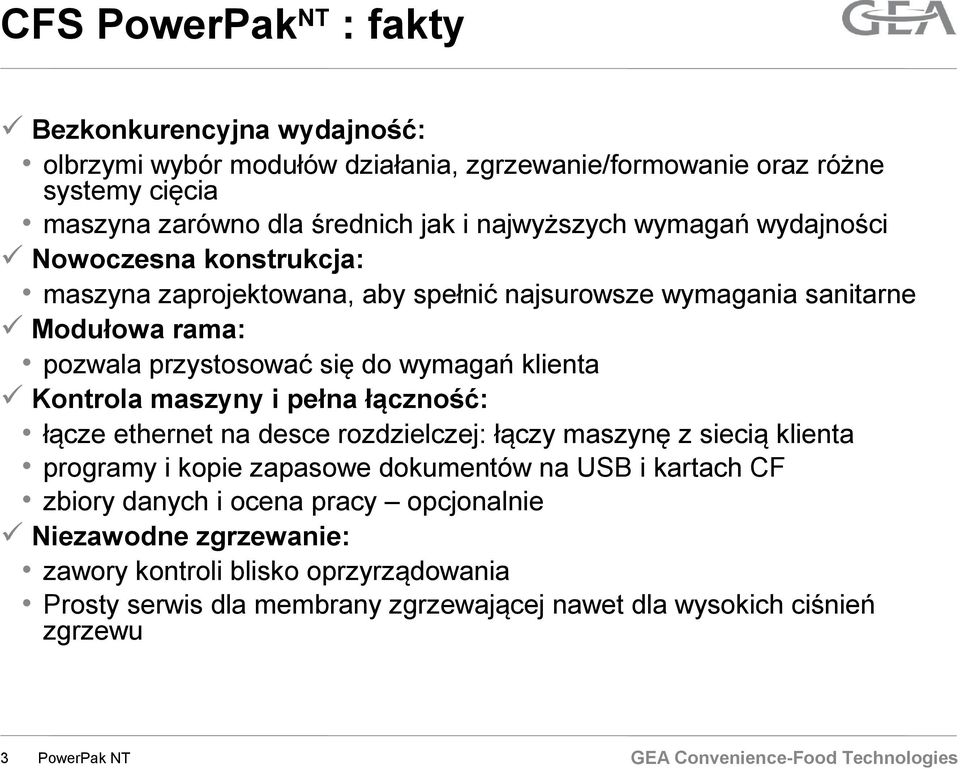

3 : fakty Bezkonkurencyjna wydajność: olbrzymi wybór modułów działania, zgrzewanie/formowanie oraz różne systemy cięcia maszyna zarówno dla średnich jak i najwyższych wymagań wydajności Nowoczesna konstrukcja: maszyna zaprojektowana, aby spełnić najsurowsze wymagania sanitarne Modułowa rama: pozwala przystosować się do wymagań klienta Kontrola maszyny i pełna łączność: łącze ethernet na desce rozdzielczej: łączy maszynę z siecią klienta programy i kopie zapasowe dokumentów na USB i kartach CF zbiory danych i ocena pracy opcjonalnie Niezawodne zgrzewanie: zawory kontroli blisko oprzyrządowania Prosty serwis dla membrany zgrzewającej nawet dla wysokich ciśnień zgrzewu 3

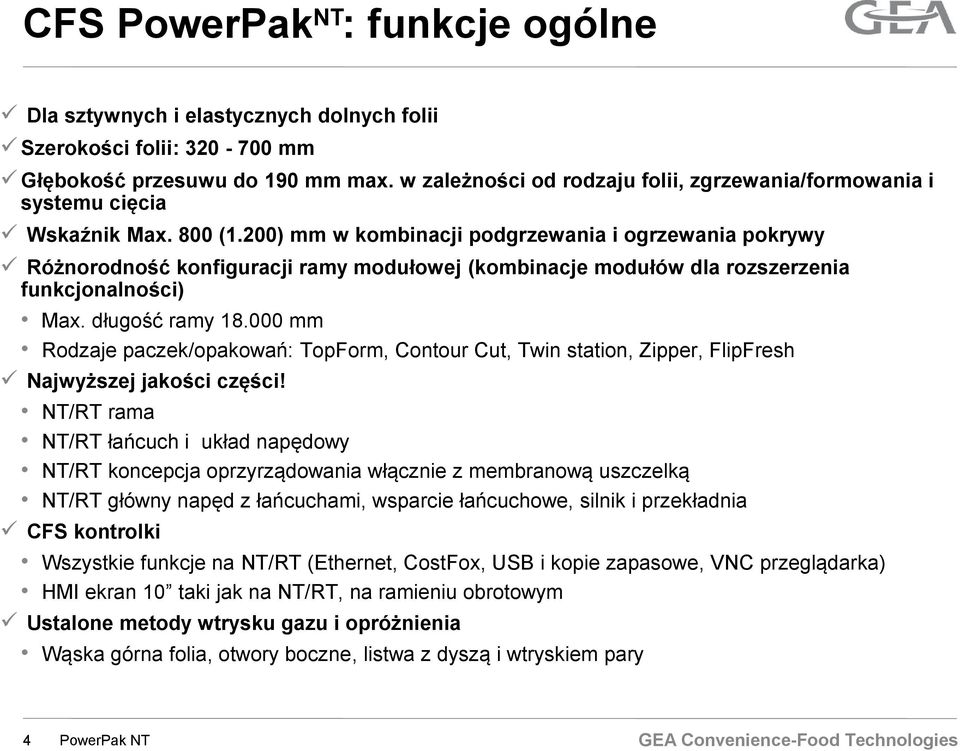

4 : funkcje ogólne Dla sztywnych i elastycznych dolnych folii Szerokości folii: mm Głębokość przesuwu do 190 mm max. w zależności od rodzaju folii, zgrzewania/formowania i systemu cięcia Wskaźnik Max. 800 (1.200) mm w kombinacji podgrzewania i ogrzewania pokrywy Różnorodność konfiguracji ramy modułowej (kombinacje modułów dla rozszerzenia funkcjonalności) Max. długość ramy mm Rodzaje paczek/opakowań: TopForm, Contour Cut, Twin station, Zipper, FlipFresh Najwyższej jakości części! NT/RT rama NT/RT łańcuch i układ napędowy NT/RT koncepcja oprzyrządowania włącznie z membranową uszczelką NT/RT główny napęd z łańcuchami, wsparcie łańcuchowe, silnik i przekładnia CFS kontrolki Wszystkie funkcje na NT/RT (Ethernet, CostFox, USB i kopie zapasowe, VNC przeglądarka) HMI ekran 10 taki jak na NT/RT, na ramieniu obrotowym Ustalone metody wtrysku gazu i opróżnienia Wąska górna folia, otwory boczne, listwa z dyszą i wtryskiem pary 4

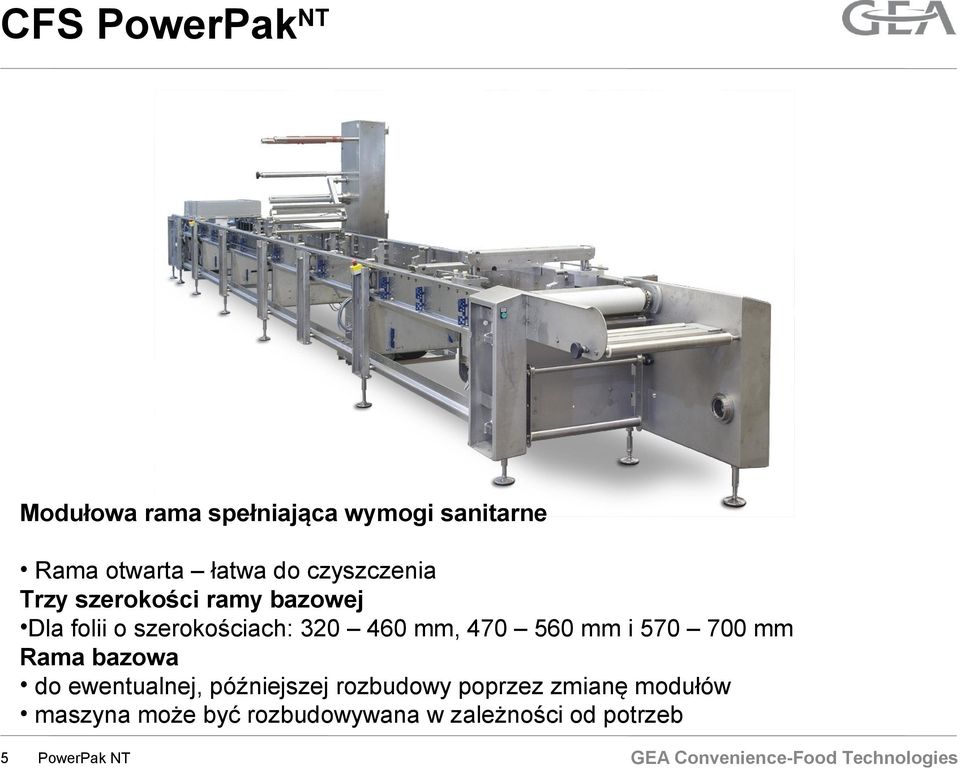

5 Modułowa rama spełniająca wymogi sanitarne Rama otwarta łatwa do czyszczenia Trzy szerokości ramy bazowej Dla folii o szerokościach: mm, mm i mm Rama bazowa do ewentualnej, późniejszej rozbudowy poprzez zmianę modułów maszyna może być rozbudowywana w zależności od potrzeb 5

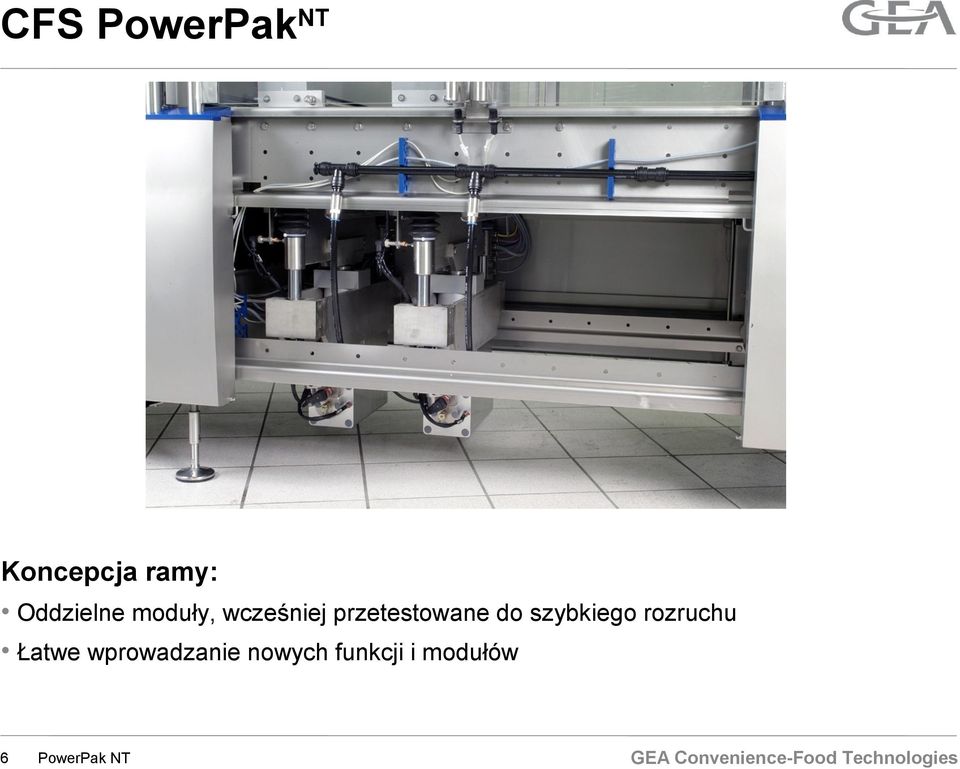

6 Koncepcja ramy: Oddzielne moduły, wcześniej przetestowane do szybkiego rozruchu Łatwe wprowadzanie nowych funkcji i modułów 6

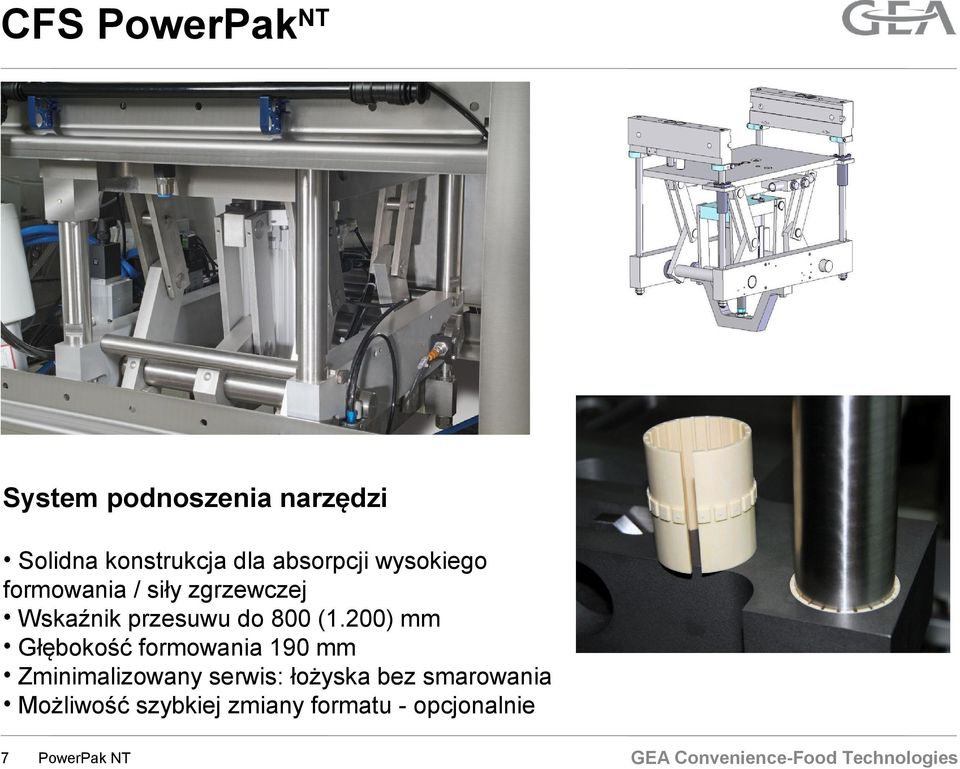

7 System podnoszenia narzędzi Solidna konstrukcja dla absorpcji wysokiego formowania / siły zgrzewczej Wskaźnik przesuwu do 800 (1.200) mm Głębokość formowania 190 mm Zminimalizowany serwis: łożyska bez smarowania Możliwość szybkiej zmiany formatu - opcjonalnie 7

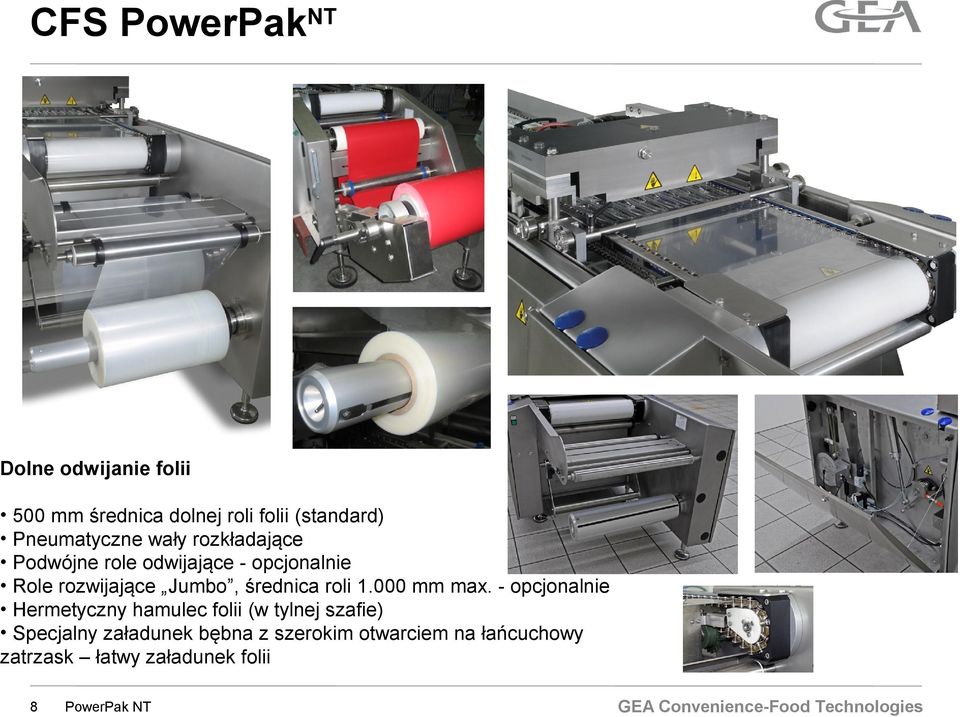

8 Dolne odwijanie folii 500 mm średnica dolnej roli folii (standard) Pneumatyczne wały rozkładające Podwójne role odwijające - opcjonalnie Role rozwijające Jumbo, średnica roli mm max. - opcjonalnie Hermetyczny hamulec folii (w tylnej szafie) Specjalny załadunek bębna z szerokim otwarciem na łańcuchowy zatrzask łatwy załadunek folii 8

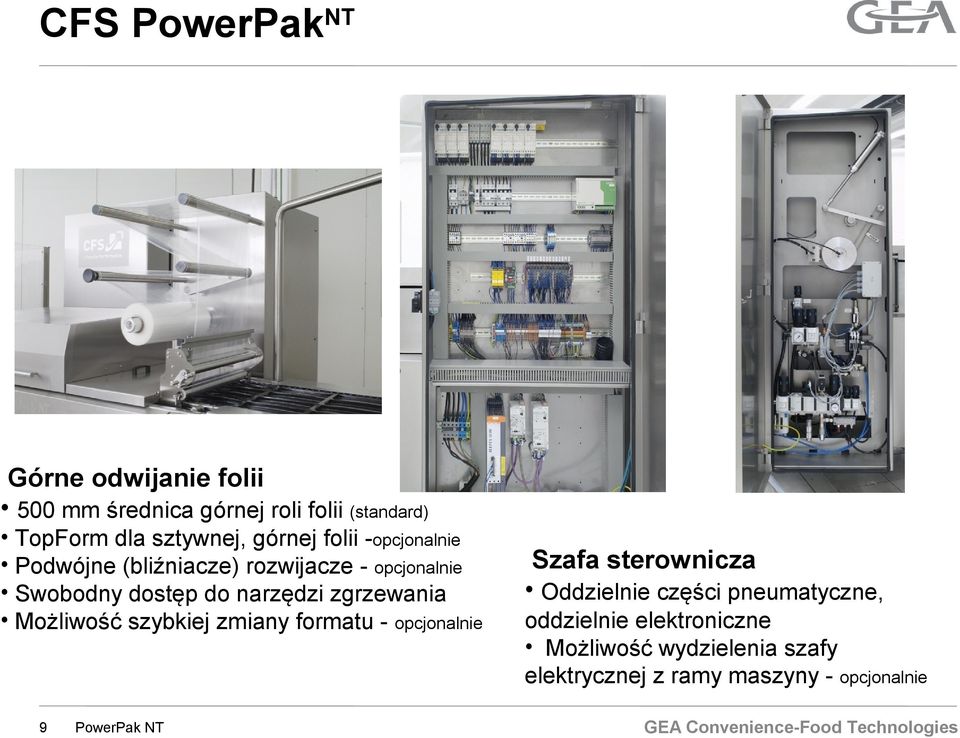

9 Górne odwijanie folii 500 mm średnica górnej roli folii (standard) TopForm dla sztywnej, górnej folii -opcjonalnie Podwójne (bliźniacze) rozwijacze - opcjonalnie Swobodny dostęp do narzędzi zgrzewania Możliwość szybkiej zmiany formatu - opcjonalnie 9 Szafa sterownicza Oddzielnie części pneumatyczne, oddzielnie elektroniczne Możliwość wydzielenia szafy elektrycznej z ramy maszyny - opcjonalnie

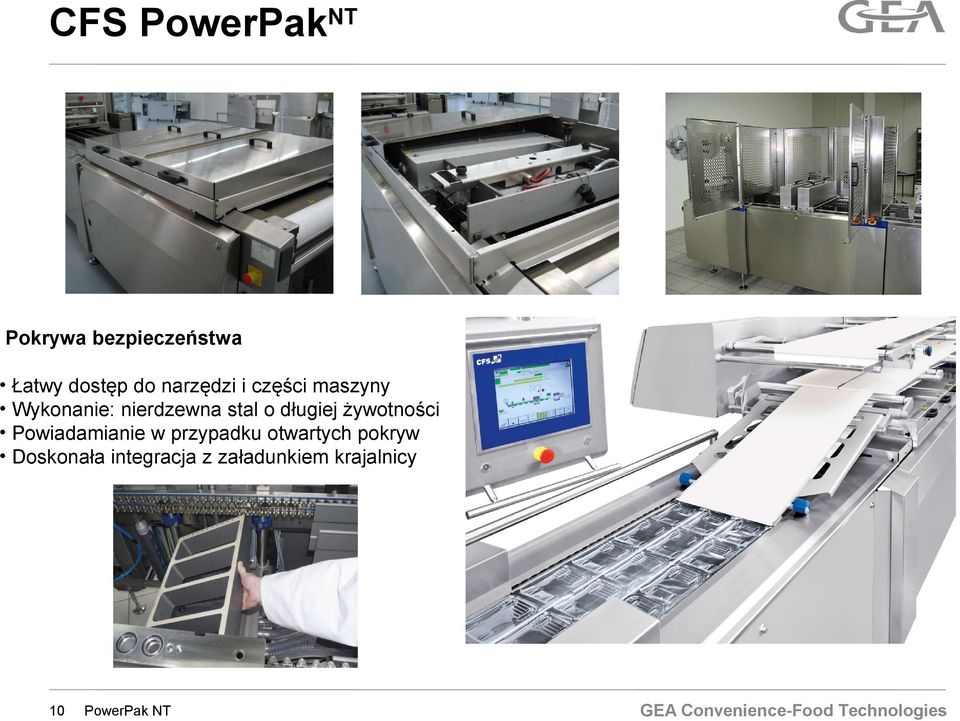

10 Pokrywa bezpieczeństwa Łatwy dostęp do narzędzi i części maszyny Wykonanie: nierdzewna stal o długiej żywotności Powiadamianie w przypadku otwartych pokryw Doskonała integracja z załadunkiem krajalnicy 10

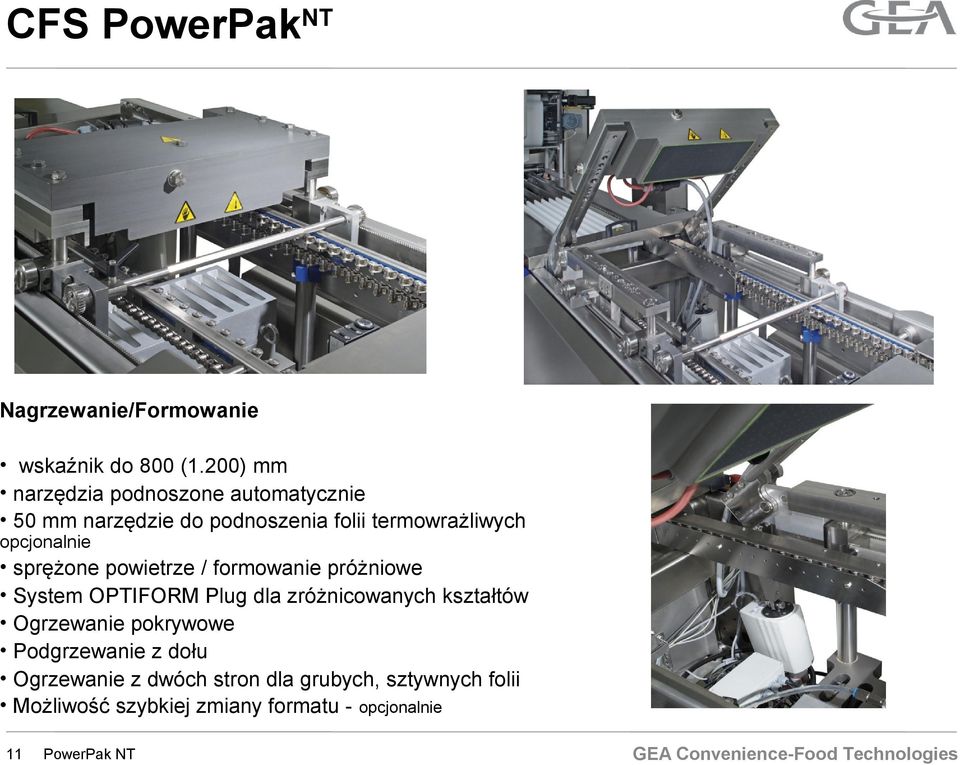

11 Nagrzewanie/Formowanie wskaźnik do 800 (1.200) mm narzędzia podnoszone automatycznie 50 mm narzędzie do podnoszenia folii termowrażliwych opcjonalnie sprężone powietrze / formowanie próżniowe System OPTIFORM Plug dla zróżnicowanych kształtów Ogrzewanie pokrywowe Podgrzewanie z dołu Ogrzewanie z dwóch stron dla grubych, sztywnych folii Możliwość szybkiej zmiany formatu - opcjonalnie 11

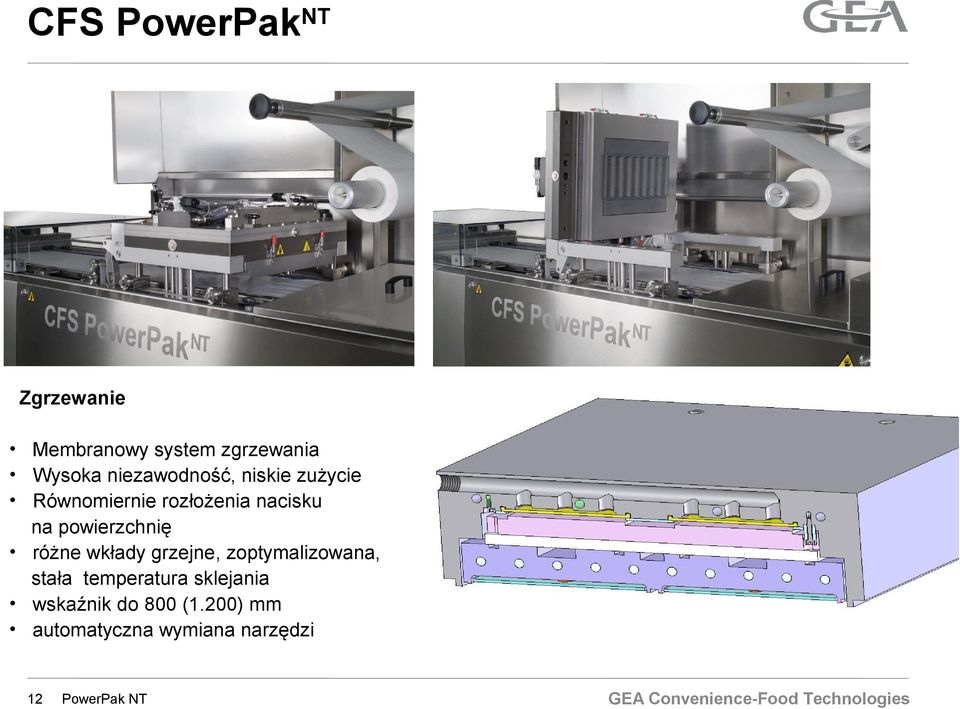

12 Zgrzewanie Membranowy system zgrzewania Wysoka niezawodność, niskie zużycie Równomiernie rozłożenia nacisku na powierzchnię różne wkłady grzejne, zoptymalizowana, stała temperatura sklejania wskaźnik do 800 (1.200) mm automatyczna wymiana narzędzi 12

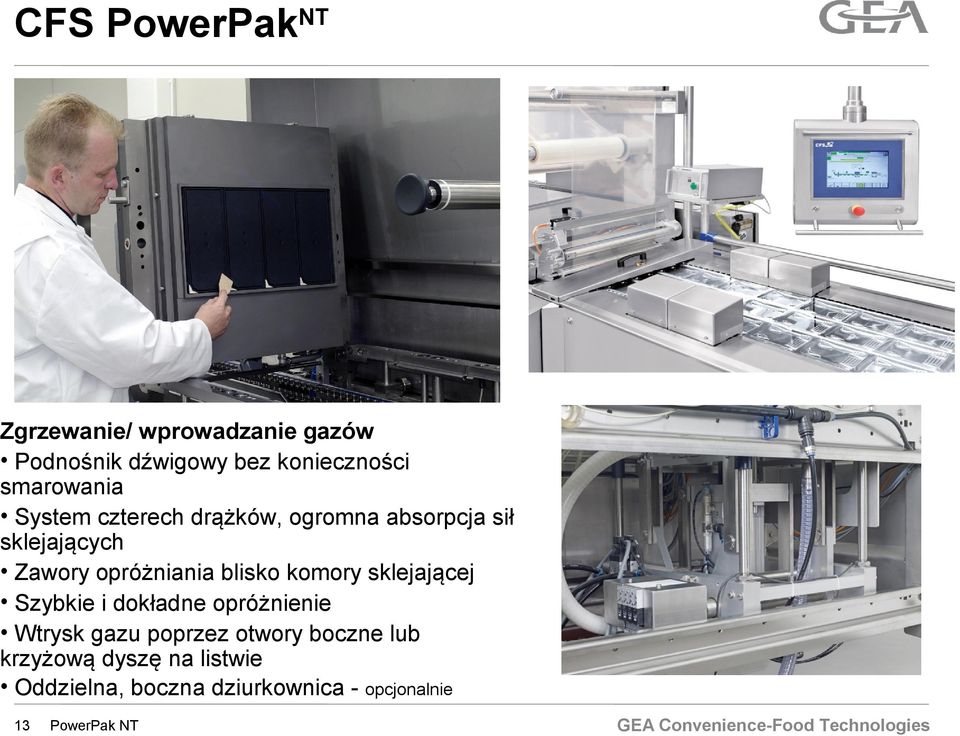

13 Zgrzewanie/ wprowadzanie gazów Podnośnik dźwigowy bez konieczności smarowania System czterech drążków, ogromna absorpcja sił sklejających Zawory opróżniania blisko komory sklejającej Szybkie i dokładne opróżnienie Wtrysk gazu poprzez otwory boczne lub krzyżową dyszę na listwie Oddzielna, boczna dziurkownica - opcjonalnie 13

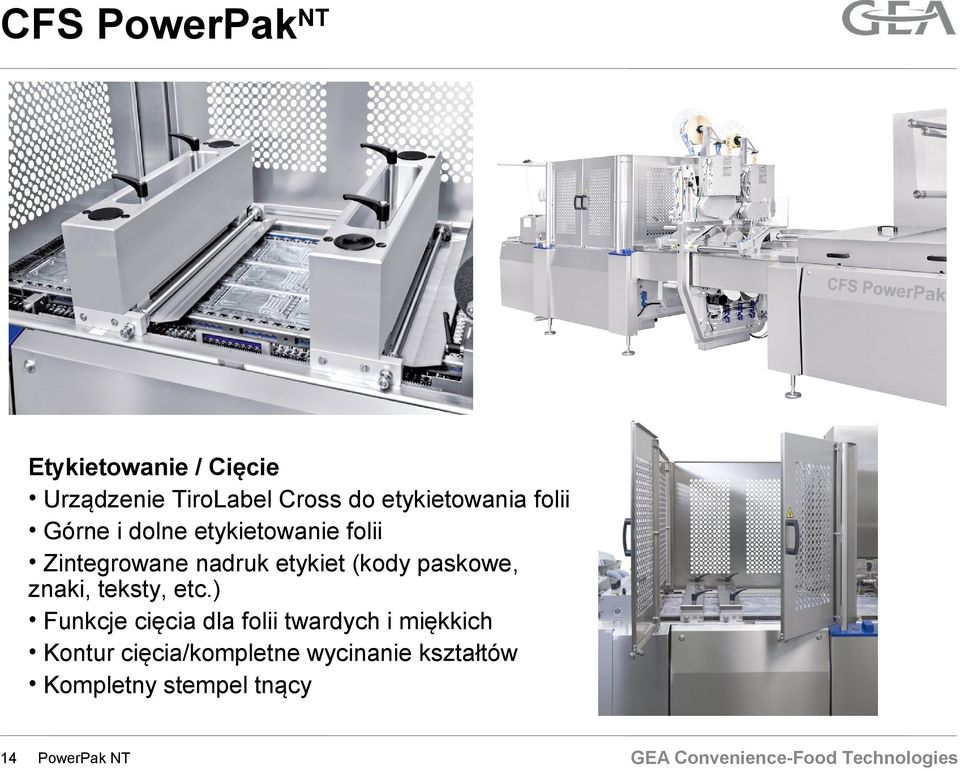

14 Etykietowanie / Cięcie Urządzenie TiroLabel Cross do etykietowania folii Górne i dolne etykietowanie folii Zintegrowane nadruk etykiet (kody paskowe, znaki, teksty, etc.) Funkcje cięcia dla folii twardych i miękkich Kontur cięcia/kompletne wycinanie kształtów Kompletny stempel tnący 14

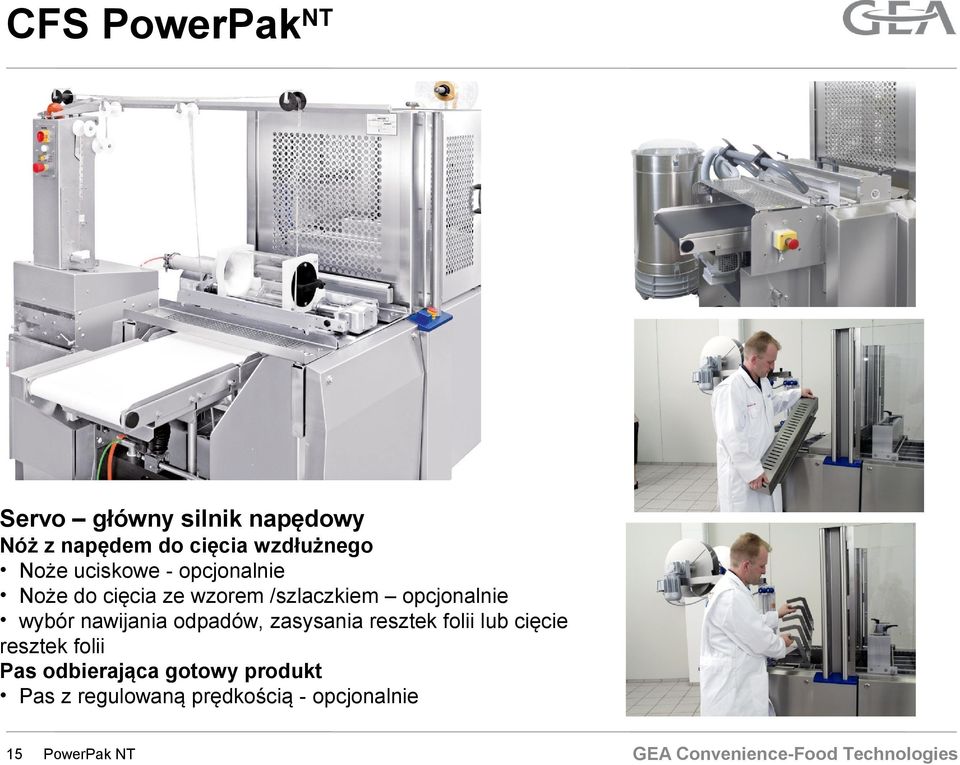

15 Servo główny silnik napędowy Nóż z napędem do cięcia wzdłużnego Noże uciskowe - opcjonalnie Noże do cięcia ze wzorem /szlaczkiem opcjonalnie wybór nawijania odpadów, zasysania resztek folii lub cięcie resztek folii Pas odbierająca gotowy produkt Pas z regulowaną prędkością - opcjonalnie 15

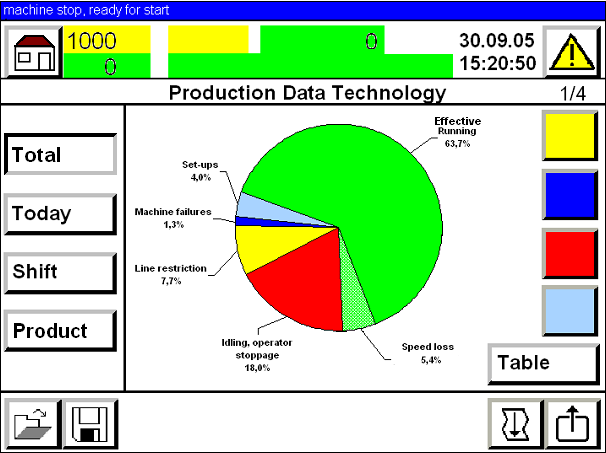

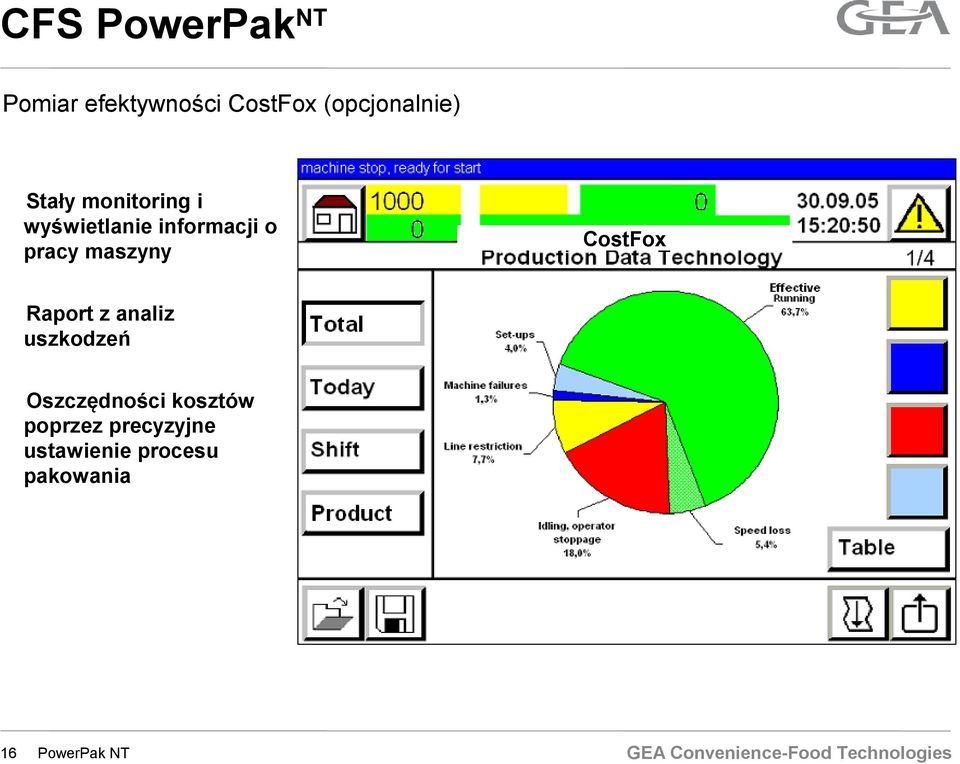

16 Pomiar efektywności CostFox (opcjonalnie) Stały monitoring i wyświetlanie informacji o pracy maszyny CostFox Raport z analiz uszkodzeń Oszczędności kosztów poprzez precyzyjne ustawienie procesu pakowania 16

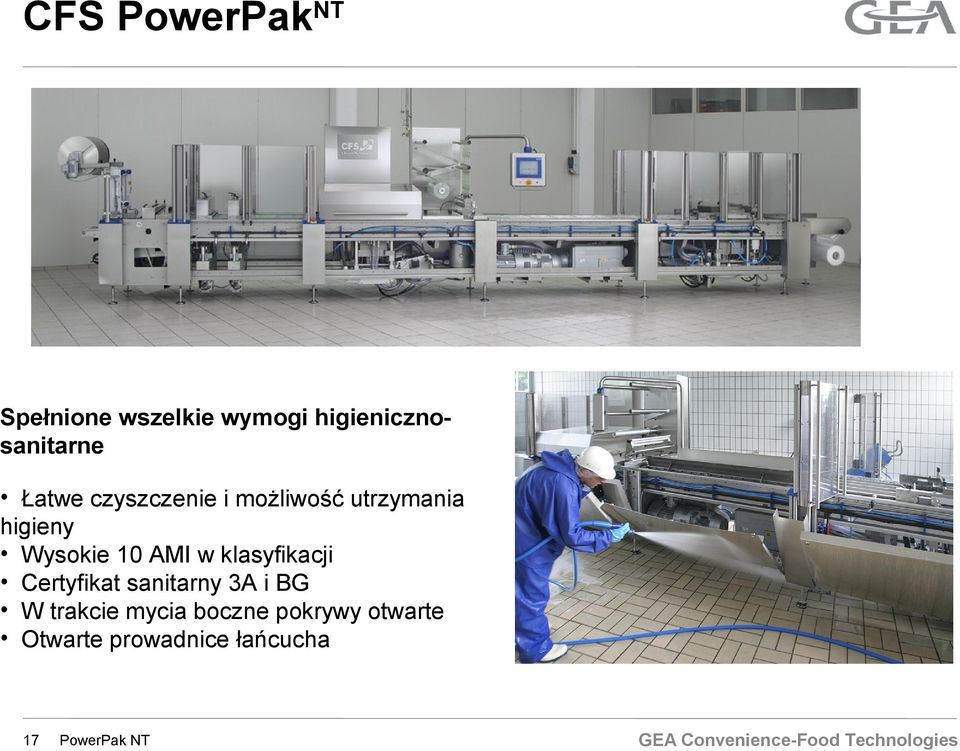

17 Spełnione wszelkie wymogi higienicznosanitarne Łatwe czyszczenie i możliwość utrzymania higieny Wysokie 10 AMI w klasyfikacji Certyfikat sanitarny 3A i BG W trakcie mycia boczne pokrywy otwarte Otwarte prowadnice łańcucha 17
