Automatyczne aplikatory etykiet. Dynamiczne i elastyczne etykietowanie

Transkrypt

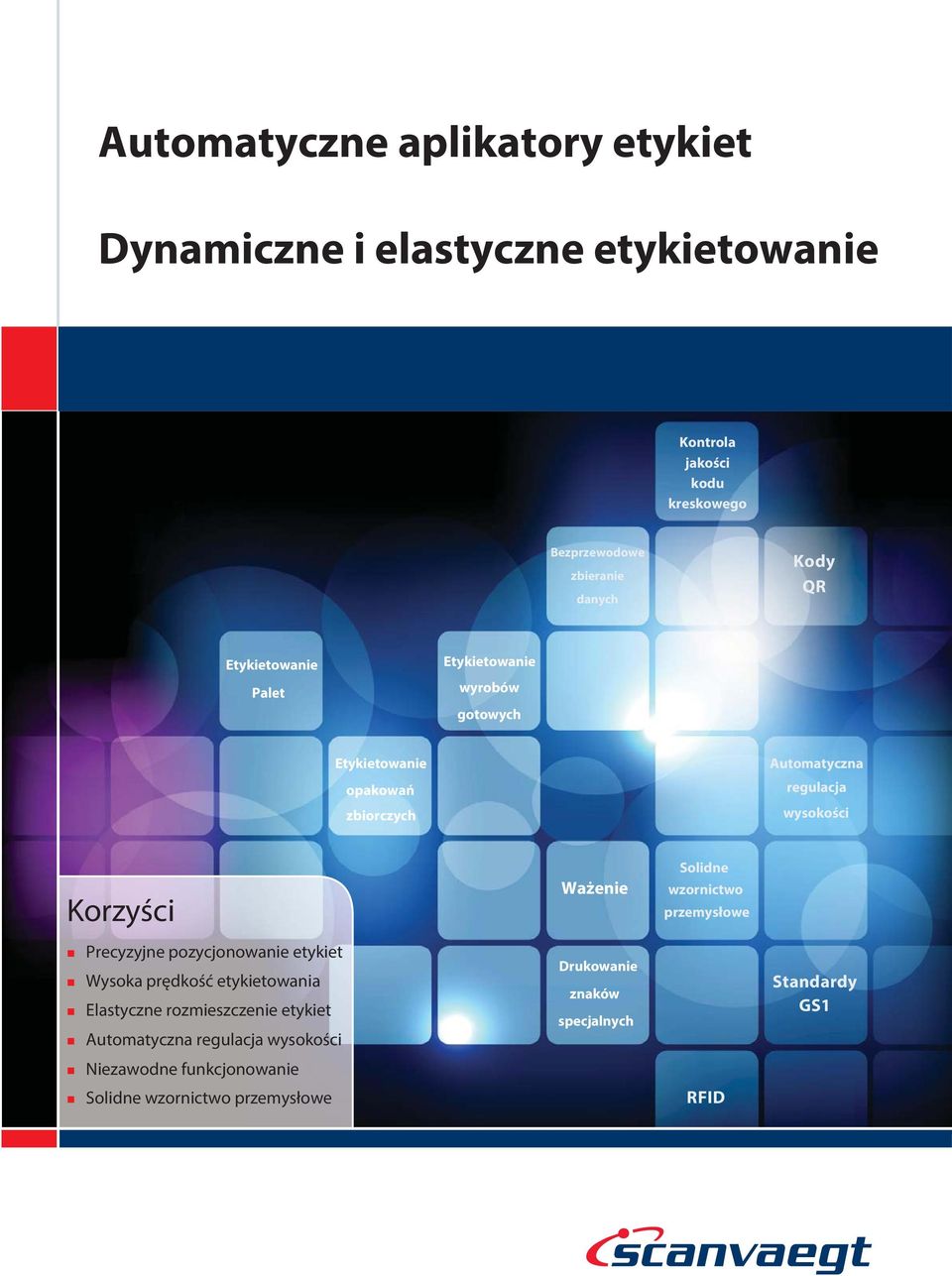

1 Automatyczne aplikatory etykiet Dynamiczne i elastyczne etykietowanie Kontrola jakości kodu kreskowego Bezprzewodowe zbieranie danych Kody QR Etykietowanie Palet Etykietowanie wyrobów gotowych Etykietowanie opakowań zbiorczych Automatyczna regulacja wysokości Korzyści Precyzyjne pozycjonowanie etykiet Wysoka prędkość etykietowania Elastyczne rozmieszczenie etykiet Automatyczna regulacja wysokości Niezawodne funkcjonowanie Solidne wzornictwo przemysłowe Ważenie Drukowanie znaków specjalnych Solidne wzornictwo przemysłowe RFID Standardy GS1

2 Aplikatory etykiet Aplikator opakowań zbiorczych SVA90 drukuje i aplikuje etykietę, a nastepnie sprawdza umieszczony na niej kod kreskowy. Kompleksowe rozwiązania w zakresie etykietowania Firma Scanvaegt projektuje i dostarcza rozwiązania do etykietowania każdego rodzaju opakowań - zbiorczych, jednostkowych oraz palet. Nasze rozwiązania oparte są na wieloletnim doświadczeniu produkcji aplikatorów etykiet, systemów etykietowania oraz ważenia, bezprzewodowego pozyskiwania danych, skanerów i systemów informatycznych. Nasze produkty - będąc stale ulepszane - spełniają wysokie standardy funkcjonalności, integracji systemów, projektowania i użyteczności. Aplikatory dostosowane do potrzeb Etykieciarki pracują z dużą prędkością i efektywnością, są wszechstronne i mogą nanosić etykiety ze wszystkich stron opakowania: na boku, z przodu, na końcu, na górze lub od dołu, a nawet na produkty cylindryczne. Mogą one drukować stałą wagę, zmienny ciężar lub brak masy na etykietach. Solidna konstrukcja przemysłowa Aplikatory etykiet posiadaja solidną budowę, zaprojektowane, aby wytrzymać zastosowanie w środowiskach przemysłowych, gdzie może występować różnica temperatur i wysoka wilgotność powietrza. Niektóre modele aplikatorów mogą być wyposażone w obudowę ze stali nierdzewnej, która będzie chroniła drukarkę etykiet. Szafka posiada pneumatyczne otwieranie / zamykanie drzwi, co umożliwia łatwy dostęp podczas czyszczenia. Aplikacja na 2 stronach tacki i kontrola kodów kreskowych Automatyczne ustawianie wysokości Wszystkie aplikatory mogą być wyposażone w automatyczną regulację wysokości - przy etykietowaniu produktów o różnej wysokości - aplikator automatycznie podnosi sie lub obniża przed wprowadzeniem etykiet. Integracja lub osobno Rozwiązania w zakresie etykietowania Scanvaegt mogą być zintegrowane z istniejącą linią pakowania, ale mogą być również dostarczane w wersji samodzielnej.

3 Mocne strony Duży uchwyt pozwala zamontować rolkę etykiet średnicy 300 mm Uchwyt Big-roll do dużej ilości etykiet Aplikatory etykiet do kartonów, skrzynek, tacek mogą opcjonalnie być wyposażone w duży uchwyt rolki, co sprawia, że można zamontować tam dużą rolkę etykiet o średnicy 300 mm. To zapewnia dłuższy czas pracy i powoduje znaczne oszczędności czasu, ponieważ rolka etykiet nie musi być tak często zmieniana. System drukuje m.in. pismo chińskie oraz cyrylicę Automatyczna kontrola jakości etykiety Rozwiązanie aplikatora może zawierać kontrolę czytelności kodu kreskowego oraz wizualną kontrolę zawartości etykiety. Zapobiega to aplikacji błednie wydrukowanych etykiet, dzieki temu można uniknąć czasochłonnej pracy spowodowanej koniecznością etykietowania na nowo. Drukowanie specjalnych liter, znaków i oznaczeń na etykiecie System informatyczny Scanvaegt można z łatwością skonfigurować do drukowania specjalnych liter i znaków, m.in. pisma chińskie lub litery cyrylicy. System zawiera edytor tekstu Unicode, który przenosi np. chińskie znaki lub cyrylicę do odpowiednich pól na etykiecie. W ten sposób można łatwo i szybko stworzyć nowe opisy produktów i zmienić istniejące informacje na etykietach. Różnorodne sposoby drukowania Drukarka aplikatora etykiet pracuje przy użyciu wysokiej jakości druku termotransferowego oraz termicznego, korzystajac z różnych metod drukowania, zarówno znakowania statycznego oraz znakowania ciągłego. Drukowanie etykiet dostępne jest również w wersjach dla druku atramentowego i laserowego. Automatyczna kontrola czytelności kodu kreskowego. Rozszerzone możliwości kontroli jakości Rozwiązania Scanvaegt mogą również posiadać inne funkcje kontroli, które przyczyniają się do wzrostu jakości produktu. Aplikator można zintegrować z systemami: ważenia, kontroli nadwagi i niedowagi wizualnej kontroli pozycji etykiety na produkcie kontroli numerów seryjnych i / lub tekstu na etykiecie Jeżeli produkty nie spełniają wymagań wagi, położenia etykiety, numerów seryjnych i tekstów, system automatycznie je odrzuci.

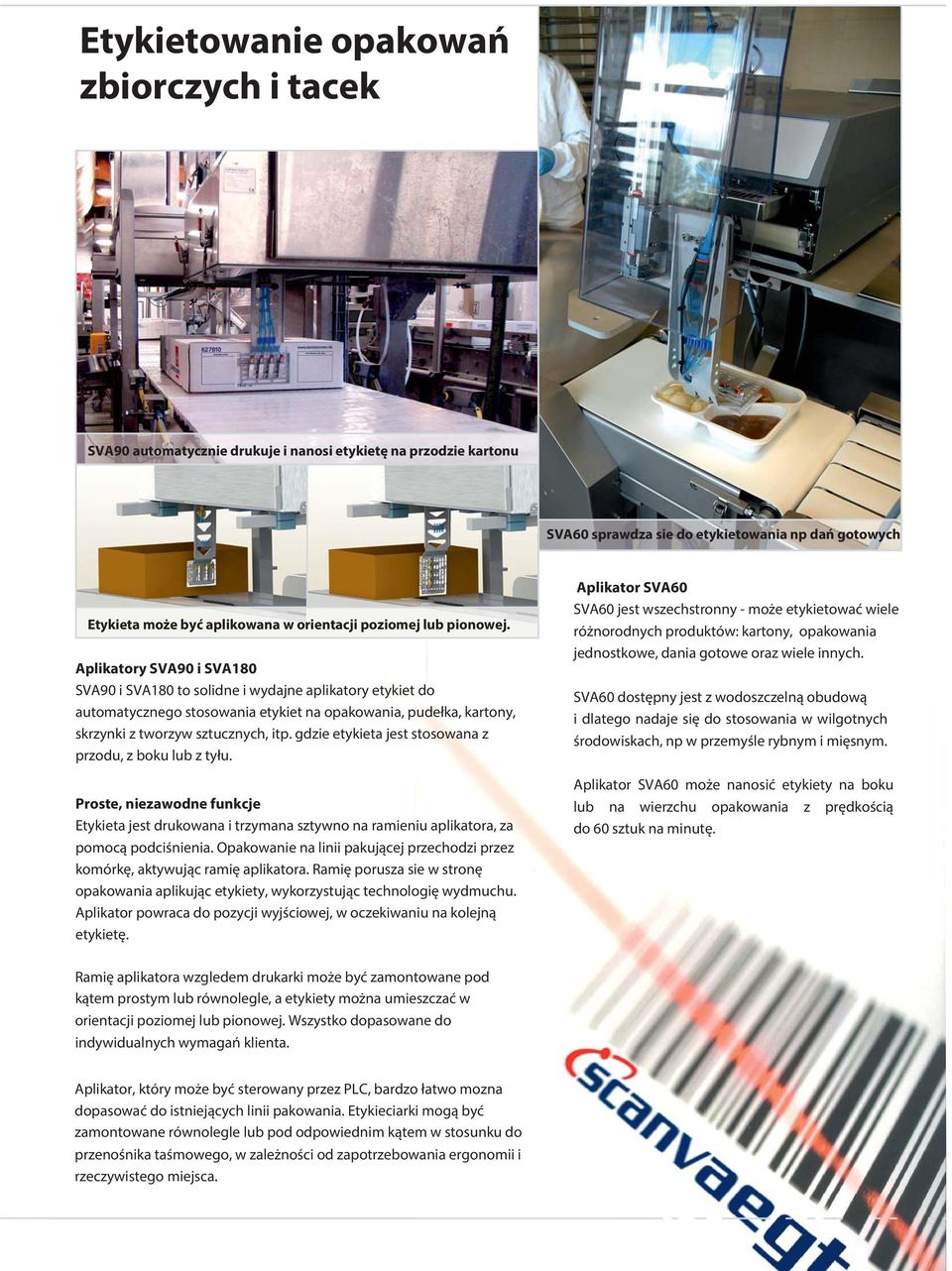

4 Etykietowanie opakowań zbiorczych i tacek SVA90 automatycznie drukuje i nanosi etykietę na przodzie kartonu SVA60 sprawdza sie do etykietowania np dań gotowych Etykieta może być aplikowana w orientacji poziomej lub pionowej. Aplikatory SVA90 i SVA180 SVA90 i SVA180 to solidne i wydajne aplikatory etykiet do automatycznego stosowania etykiet na opakowania, pudełka, kartony, skrzynki z tworzyw sztucznych, itp. gdzie etykieta jest stosowana z przodu, z boku lub z tyłu. Proste, niezawodne funkcje Etykieta jest drukowana i trzymana sztywno na ramieniu aplikatora, za pomocą podciśnienia. Opakowanie na linii pakującej przechodzi przez komórkę, aktywując ramię aplikatora. Ramię porusza sie w stronę opakowania aplikując etykiety, wykorzystując technologię wydmuchu. Aplikator powraca do pozycji wyjściowej, w oczekiwaniu na kolejną etykietę. Aplikator SVA60 SVA60 jest wszechstronny - może etykietować wiele różnorodnych produktów: kartony, opakowania jednostkowe, dania gotowe oraz wiele innych. SVA60 dostępny jest z wodoszczelną obudową i dlatego nadaje się do stosowania w wilgotnych środowiskach, np w przemyśle rybnym i mięsnym. Aplikator SVA60 może nanosić etykiety na boku lub na wierzchu opakowania z prędkością do 60 sztuk na minutę. Ramię aplikatora wzgledem drukarki może być zamontowane pod kątem prostym lub równolegle, a etykiety można umieszczać w orientacji poziomej lub pionowej. Wszystko dopasowane do indywidualnych wymagań klienta. Aplikator, który może być sterowany przez PLC, bardzo łatwo mozna dopasować do istniejących linii pakowania. Etykieciarki mogą być zamontowane równolegle lub pod odpowiednim kątem w stosunku do przenośnika taśmowego, w zależności od zapotrzebowania ergonomii i rzeczywistego miejsca.

5 Etykietowanie palet SVA270 drukuje i aplikuje dwie etykiety na dwóch stronach palety. SVA270 automatyczny system etykietowania palet SVA270 drukuje i stosuje etykiety SSCC na dwóch bokach palety, podczas gdy aplikator pozostaje w jednej pozycji. Etykiety mogą być stosowane na przykład przodu i z boku lub z boku palety i na końcu. SVA270 posiada szereg funkcji, które przyczyniają się do skuteczności działań: aplikacja dwóch etykiet gdzy paleta jest w jednej pozycji? kompaktowa konstrukcja z obudową ze stali nierdzewnej przestrzeganie międzynarodowych standardów GS1 miejsce dla dużej rolki etykiet o średnicy 300 mm kontrola kodu kreskowego, czytelności i treści etykiety łatwa integracja do systemów informatycznych sygnał ostrzegawczy dla kończących się etykiet obsługa aplikatora przy urządzeniu Zintegrowana kontrola jakości kodu kreskowego. SVA270 jest dostępny z różnymi systemami kontroli jakości np. kamera lub skaner - które dokonają inspekcji czytelności wszystkich kodów kreskowych na etykiecie. System kontroli może również sprawdzić, czy dwie etykiety na palecie mają identyczny numer seryjny. Duże możliwości SVA270 posiada solidną, kompaktową konstrukcję ze stali nierdzewnej. Można go łatwo zainstalować na istniejących paletowych liniach transportowych, ma dużą pojemność na rolki etykiet o średnicy 300 mm. Łatwa obsługa Aplikator SVA270 oparty jest na drukarce etykiet Intermec Px6i, która - w połączeniu z oprogramowaniem Scanvaegt LabelFlex - pozwala na operacje bez komputera przy urzadzeniu. Możesz zmienić numer produktu bezpośrednio w systemie aplikatora. Alternatywnie, numery produktów i dodatkowe dane mogą być przekazywane z głównego systemu firmy do SVA270, co umożliwia etykietowanie różnych typy produktu, na tej samej linii. Międzynarodowe standardy kodów kreskowych SVA270 etykietuje palety kodami kreskowymi, które spełniaja międzynarodowe standardy GS1 i normy Handlu Detalicznego. Te typy kodów kreskowych są odczytywane przez wszystkich odbiorców i dostawców - mogą być odczytywane i przetwarzane przez automatyczne systemy magazynowe.

6 Technical specifications Model Pozycja etykiety Zasada aplikacji Kierunek Radzja drukarki Prędkość Zasięg ramienia Rozmiar etykiet Uchwyt Big-roll Sprężone powietrze Zużycie powietrza Zasilanie Wymiary Konstrukcja Zawieszenie Temperatura pracy Aplikator SVA180 z przodu, z tyłu, na bokach ssawka i wydmuch 180 o wychylenia, równolegle do linii PX4 lub PX6-250mm (opcjonalnie do 500 mm) Min 40x40 mm - Max 160x200 mm Opcjonalnie - max. średnica 300 mm 4-8 bar 440x250x1030 mm (bez obudowy) Standard: do połaczeń z rurą 60 mm Aplikator SVA90 z przodu, z tyłu, na bokach ssawka i wydmuch 90 o wychylenia, prostopadle do linii PX4 lub PX6-250mm (opcjonalnie do 500 mm) Min 40x40 mm - Max 160x200 mm Opcjonalnie - max. średnica 300 mm 4-8 bar 350x480x630 mm (bez obudowy) Standard: do połaczeń z rurą 60 mm Aplikator SVA60 na górze lub na bokach ssawka i wydmuch Pionowy PX4 lub PX6 Do 60 produktów/minutę Standard 70mm lub 170 mm Min 40x40 mm - Max 160x200 mm Brak 4-8 bar 880x450x490 mm (bez obudowy) Standard: do połaczeń z rurą 60 mm Drukarka Wymar etykiety / Szer x Dłu Wymiary roli etykiet Prędkośc / na minutę Kierunek druku Podłaczenie wagi Zasada aplikacji Kierunek aplikacji Technika aplikacji Max długość ramienia Prędkość Zasięg ramienia Fotokomórka Spężone powietrze Zużycie powietrza Zasilanie Pobór mocy Wymiary Konstrukcja Waga Temperatura pracy Aplikator palet SVA270 Intermec PX6 A5: ~150x200 mm 76 mm Max. 15 etykiet Pionowy Tak Ssawka i wydmuch o 0 oraz 90 o Ball-led pneumatic 650 mm 15 etykiet/min. 550 mm (opcjonalnie do 700 mm) Opcjonalnie 6 bar 120 W 950 x 600 x 1600 mm 95 kg MedSubject to change without noctice 2014/08.1-uk Systemy ważenia i etykietowania Scanvægt Systems Sp. z o.o. ul. Chorwacka Szczecin Polska info@scanvaegt.pl Scanvægt Nordic A/S Johann Gutenbergs Vej Aarhus N Denmark info@scanvaegt.dk
