Perfekcja na wymiar. FORMOWANE PRÓŻNIOWO POJEMNIKI NA CZĘŚCI TECHNICZNE POJEMNIKI NA CZĘŚCI TECHNICZNE FORMOWANE PRÓŻNIOWO

Transkrypt

1 6

2 FORMOWANE PRÓŻNIOWO 8 Wypraski na części techniczne formowane próżniowo 9 Wypraski na części techniczne w konstrukcji ramowej, 0 Wypraski na części techniczne, Wypraski na części techniczne, obrotowe Wypraski na części techniczne jako przekładki Wkłady pojemnikowe Pojemniki formowane próżniowo 5 Blistry Perfekcja na wymiar. FORMOWANE PRÓŻNIOWO 6 Pokrywy 7 Wyposażenie i dodatki 7

3 Wypraski na części techniczne Formowane próżniowo wypraski na części techniczne Formowanie próżniowe jest procesem formowania termoplastycznych tworzyw sztucznych. Wytworzone tą metodą nośniki ładunków nazywane są zwykle wypraskami na części techniczne. Produkty przechowywane w wypraskach są idealnie dopasowane do gniazd. Dostępne są wypraski na części techniczne do składowania i obrotowe, w konstrukcji ramowej lub pełniące funkcję przekładek. Poniżej przedstawiamy Państwu przykłady wyprasek wyprodukowanych na indywidualne zamówienie Klientów. 8

4 W konstrukcji ramowej, FORMOWANE PRÓŻNIOWO System konstrukcji ramowej Do zapakowania produktów przygotowany zostaje indywidualnie zaprojektowany wkład, umieszczany w standardowej ramie. Narzędzia ramowe charakteryzują się specjalnym konturem ramy, dzięki czemu możliwe jest ich precyzyjne pozycjonowanie i wykorzystywanie także z różnymi rodzajami przenośników automatycznych. Indywidualnie zaprojektowany wkład na części techniczne zostaje umieszczony w standardowej ramie, rama może być używana także z innymi wkładami. Wymiary: 50 x 50 mm 00 x 00 mm 00 x 00 mm 590 x 90 mm 600 x 00 mm 600 x 500 mm 800 x 600 mm 00 x 800 mm 9

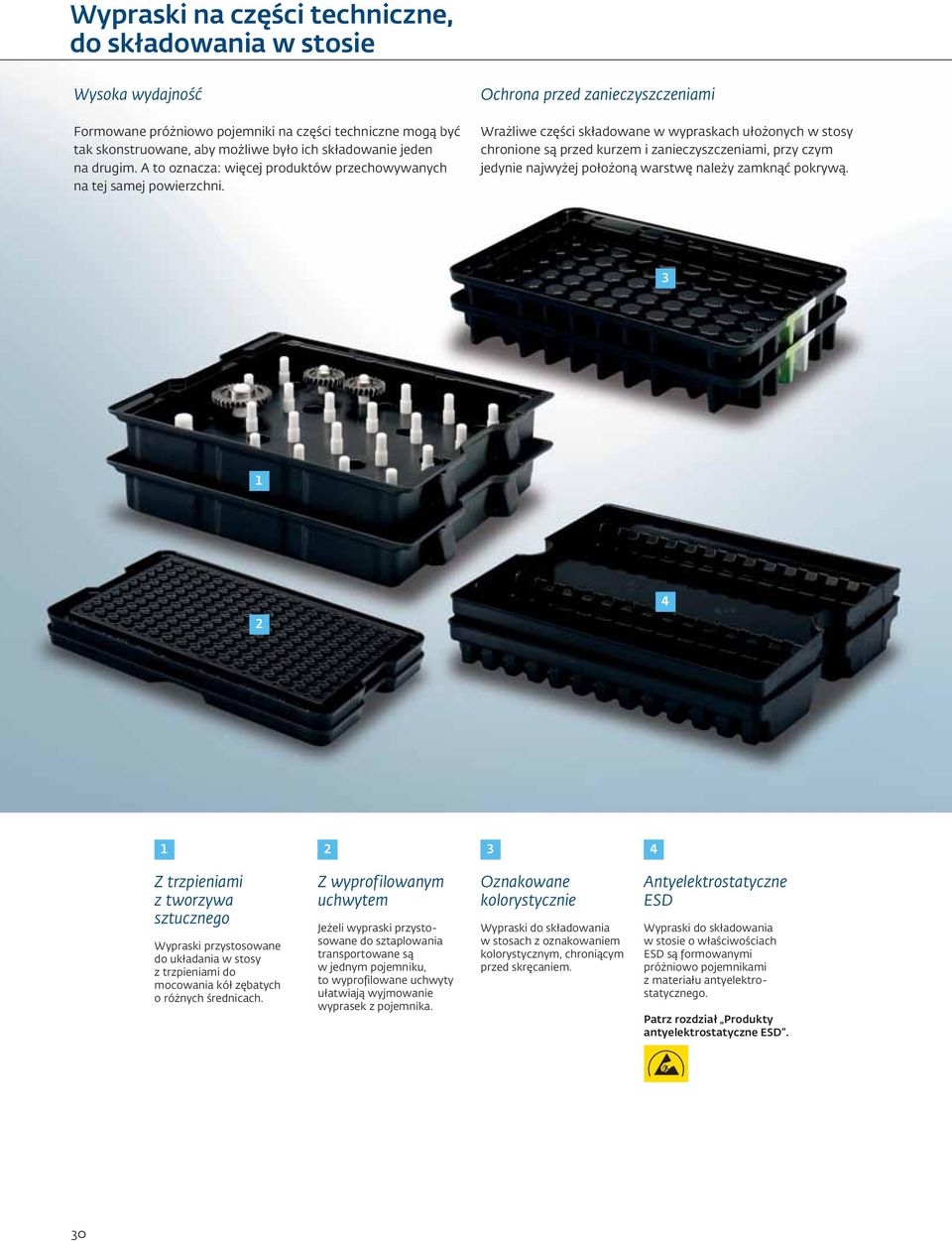

5 Wypraski na części techniczne, Wysoka wydajność Formowane próżniowo pojemniki na części techniczne mogą być tak skonstruowane, aby możliwe było ich składowanie jeden na drugim. A to oznacza: więcej produktów przechowywanych na tej samej powierzchni. Ochrona przed zanieczyszczeniami Wrażliwe części składowane w wypraskach ułożonych w stosy chronione są przed kurzem i zanieczyszczeniami, przy czym jedynie najwyżej położoną warstwę należy zamknąć pokrywą. Z trzpieniami z tworzywa sztucznego Wypraski przystosowane do układania w stosy z trzpieniami do mocowania kół zębatych o różnych średnicach. Z wyprofilowanym uchwytem Jeżeli wypraski przystosowane do sztaplowania transportowane są w jednym pojemniku, to wyprofilowane uchwyty ułatwiają wyjmowanie wyprasek z pojemnika. Oznakowane kolorystycznie Wypraski w stosach z oznakowaniem kolorystycznym, chroniącym przed skręcaniem. Antyelektrostatyczne ESD Wypraski o właściwościach ESD są formowanymi próżniowo pojemnikami z materiału antyelektrostatycznego. Patrz rozdział Produkty antyelektrostatyczne ESD. 0

6 Wypraski na części techniczne, obrotowe FORMOWANE PRÓŻNIOWO W stosie lub jedna w drugiej Gdy wypraski obrotowe są pełne, układa się je jedna na drugiej. Po wyjęciu produktów i obróceniu pustej wypraski o 80 można je składować jedna w drugiej. Oszczędność miejsca W transporcie opakowań można zaoszczędzić dzięki temu nawet 80% miejsca. W stosie W takim ustawieniu wypraski można ustawiać jedna na drugiej. Jedna w drugiej Po obróceniu wyprasek o 80 można je składować jedna w drugiej. Z kolorowego materiału Wypraski obrotowe mogą być także wytwarzane w różnych kolorach. Antyelektrostatyczne ESD Wypraski obrotowe o właściwościach ESD są formowanymi próżniowo pojemnikami z materiału antyelektrostatycznego. Patrz rozdział Produkty antyelektrostatyczne ESD.

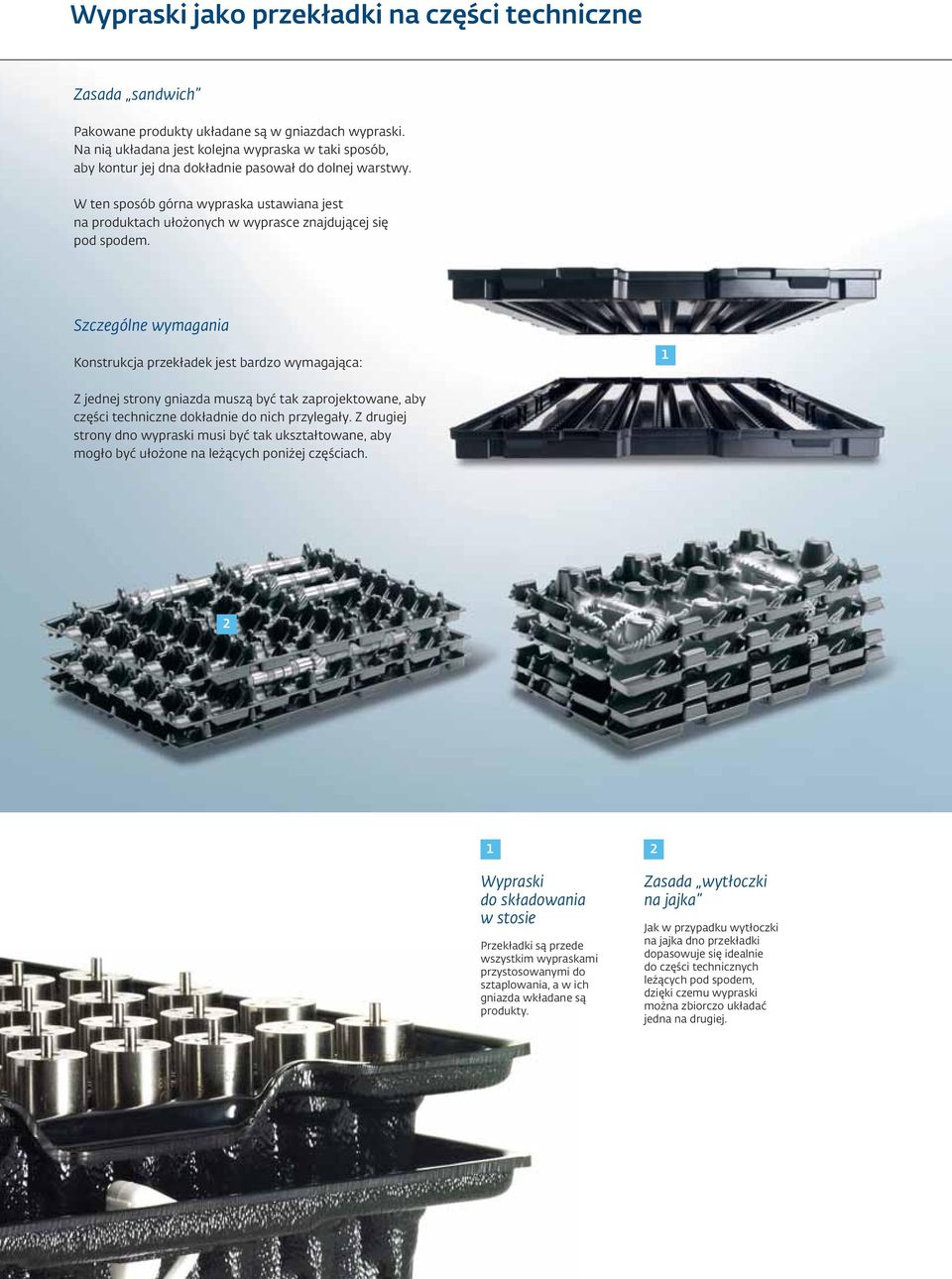

7 Wypraski jako przekładki na części techniczne Zasada sandwich Pakowane produkty układane są w gniazdach wypraski. Na nią układana jest kolejna wypraska w taki sposób, aby kontur jej dna dokładnie pasował do dolnej warstwy. W ten sposób górna wypraska ustawiana jest na produktach ułożonych w wyprasce znajdującej się pod spodem. Szczególne wymagania Konstrukcja przekładek jest bardzo wymagająca: Z jednej strony gniazda muszą być tak zaprojektowane, aby części techniczne dokładnie do nich przylegały. Z drugiej strony dno wypraski musi być tak ukształtowane, aby mogło być ułożone na leżących poniżej częściach. Wypraski Przekładki są przede wszystkim wypraskami przystosowanymi do sztaplowania, a w ich gniazda wkładane są produkty. Zasada wytłoczki na jajka Jak w przypadku wytłoczki na jajka dno przekładki dopasowuje się idealnie do części technicznych leżących pod spodem, dzięki czemu wypraski można zbiorczo układać jedna na drugiej.

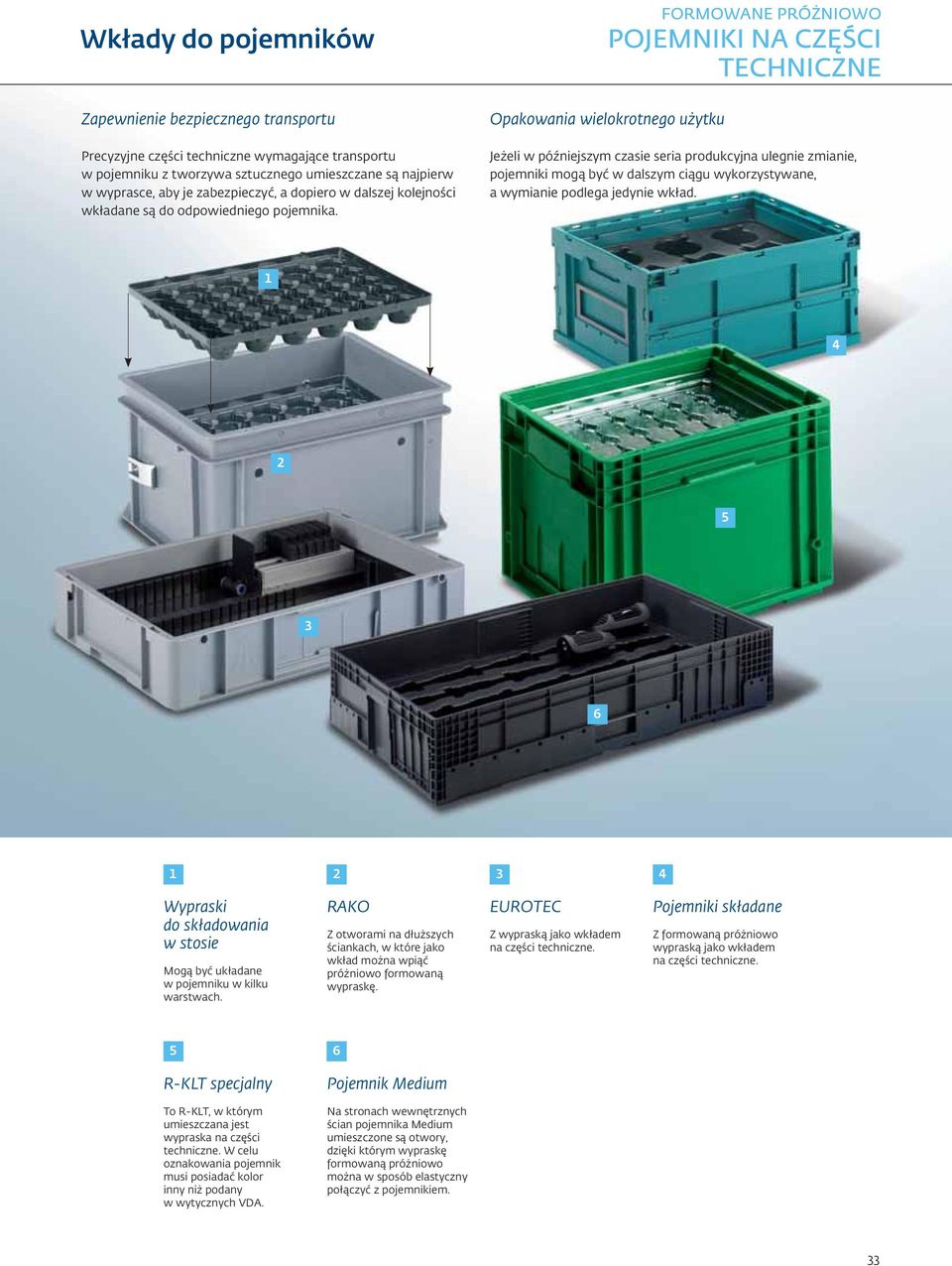

8 Wkłady do pojemników Zapewnienie bezpiecznego transportu Precyzyjne części techniczne wymagające transportu w pojemniku z tworzywa sztucznego umieszczane są najpierw w wyprasce, aby je zabezpieczyć, a dopiero w dalszej kolejności wkładane są do odpowiedniego pojemnika. Opakowania wielokrotnego użytku FORMOWANE PRÓŻNIOWO Jeżeli w późniejszym czasie seria produkcyjna ulegnie zmianie, pojemniki mogą być w dalszym ciągu wykorzystywane, a wymianie podlega jedynie wkład. 5 6 Wypraski Mogą być układane w pojemniku w kilku warstwach. RAKO Z otworami na dłuższych ściankach, w które jako wkład można wpiąć próżniowo formowaną wypraskę. EUROTEC Z wypraską jako wkładem na części techniczne. Pojemniki składane Z formowaną próżniowo wypraską jako wkładem na części techniczne. 5 6 R-KLT specjalny Pojemnik Medium To R-KLT, w którym umieszczana jest wypraska na części techniczne. W celu oznakowania pojemnik musi posiadać kolor inny niż podany w wytycznych VDA. Na stronach wewnętrznych ścian pojemnika Medium umieszczone są otwory, dzięki którym wypraskę formowaną próżniowo można w sposób elastyczny połączyć z pojemnikiem.

9 Pojemniki formowane próżniowo Pojemniki wyprodukowane w procesie formowania próżniowego Proces formowania próżniowego umożliwia nie tylko produkcję wyprasek na części techniczne, lecz także wykonanie pojemników z tworzywa sztucznego. Poniżej przedstawiamy kilka przykładów: Pojemniki obrotowe Do przechowywania tabletek w przemyśle farmaceutycznym. Pojemniki z pokrywą Do transportu produktów farmaceutycznych. Kontenery na pocztę lotniczą Do dostarczania na całym świecie poczty przez krajowe spółki pocztowe. Pojemniki półkowe z wkładami Do przechowywania sortowanych małych części. Formowane próżniowo pojemniki półkowe używane są w regałach Paternoster.

10 Blistry FORMOWANE PRÓŻNIOWO Wypraski na części techniczne do krótkotrwałego użytkowania Blistry są formowanymi próżniowo wypraskami na części techniczne, wykonanymi zwykle z cienkiego materiału, użytkowanymi przeważnie przez krótki czas. Poniżej kilka przykładów: Blistry Blistry Blistry Blistry jeden w drugim Z wykrawanymi języczkami do noszenia. Jako wkład do KLT. Z zabezpieczeniem przed skręcaniem. Składowanie możliwe dzięki montowanym dodatkowo elementom Blistry składane Z wypustkami zatrzaskowymi do zamykania. Blistry składane Z wypustkami zatrzaskowymi do zamykania. Blistry obrotowe Jako wkład do KLT. 5

11 Pokrywy Poniżej kilka przykładów formowanych próżniowo pokryw: Pokrywy formowane próżniowo Pokrywy zbiorcze formowane próżniowo 6

12 Wyposażenie i dodatki FORMOWANE PRÓŻNIOWO Wymagania specjalne Wypraski na części techniczne są produktami indywidualnymi, dostosowywanymi każdorazowo do wymagań danego Klienta. Także wyposażenie wypraski musi zostać dobrane do określonego zastosowania. To z kolei wymaga stosownych konsultacji, dlatego w tym miejscu zaprezentowanych zostało zaledwie kilka przykładów możliwości wyposażenia Oznaczenie ułożenia Na zamówienie Współtłoczony pasek kolorystyczny do oznakowania 5 Identyfikacja Może być indywidualnie rozmieszczane Rodzaj Kod kreskowy Transponder / chipy RFID Oznaczenie ułożenia Na zamówienie Oznaczenie wizualne Etykieta IML Oznaczenie ułożenia Na zamówienie Sfazowany lub inaczej ukształtowany narożnik 6 Kieszenie na etykiety Kieszenie na etykiety z krawędzią dwustronną i trójstronną Rodzaj Natapiane Nitowane Naklejane Oznakowanie indywidualne W przypadku indywidualnej realizacji wymagany jest szablon Rodzaj Wytłaczanie na gorąco Tampodruk Sitodruk Relief Etykieta IML 7 8 Otwór uchwytowy Oznaczenie wizualne Folia wytłaczana 7
