Zestawy elementów do wykonywania balustrad systemów Easy Glass Slim i Easy Glass 3kN

Transkrypt

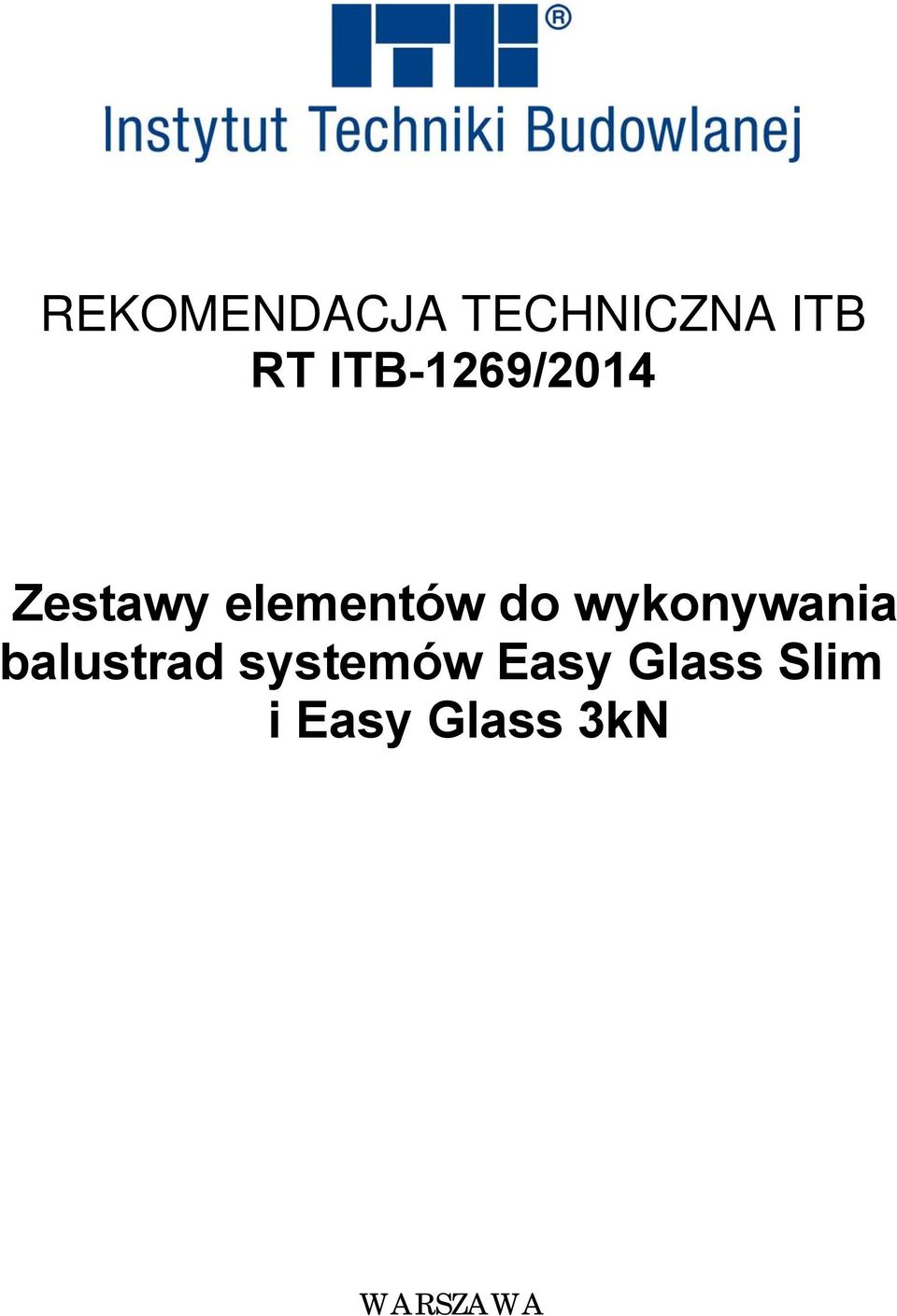

1 REKOMENDACJA TECHNICZNA ITB RT ITB-1269/2014 Zestawy elementów do wykonywania balustrad systemów Easy Glass Slim i Easy Glass 3kN WARSZAWA

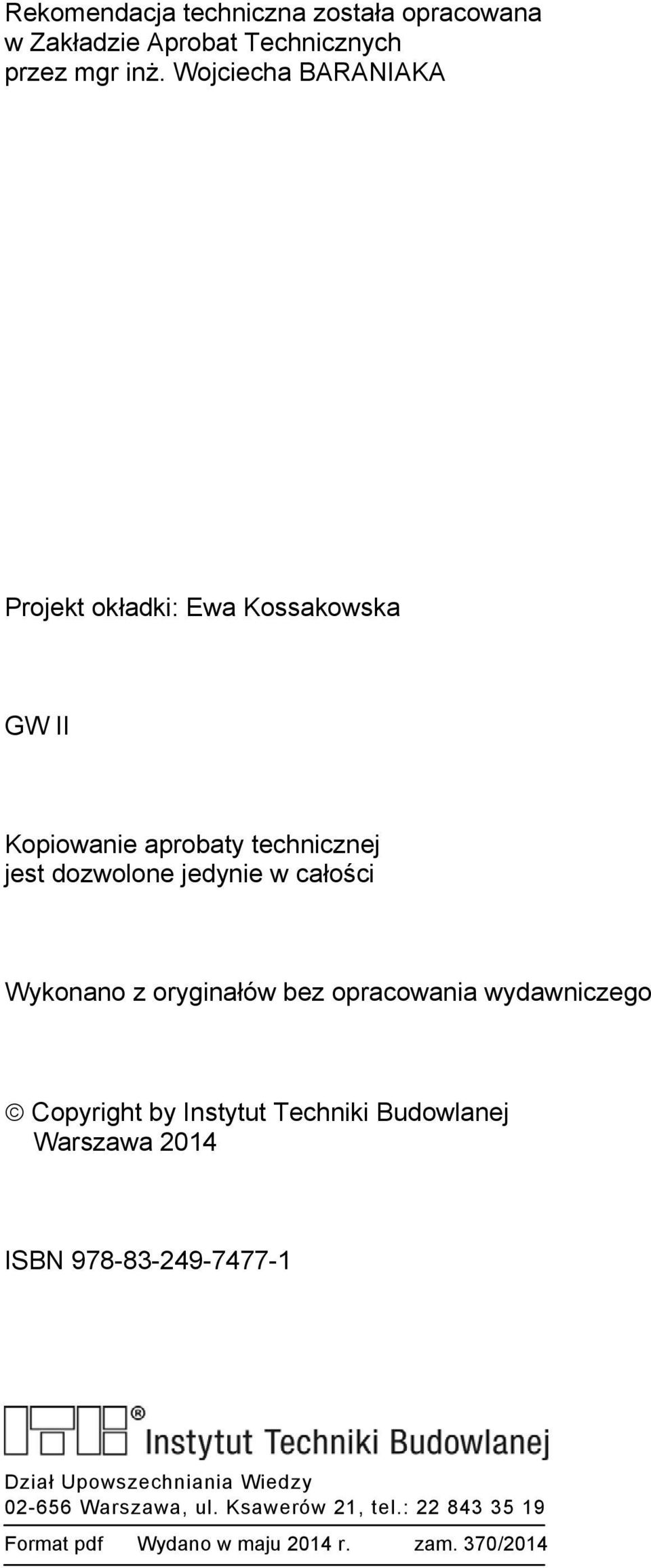

2 Rekomendacja techniczna została opracowana w Zakładzie Aprobat Technicznych przez mgr inż. Wojciecha BARANIAKA Projekt okładki: Ewa Kossakowska GW II Kopiowanie aprobaty technicznej jest dozwolone jedynie w całości Wykonano z oryginałów bez opracowania wydawniczego Copyright by Instytut Techniki Budowlanej Warszawa 2014 ISBN Dział Upowszechniania Wiedzy Warszawa, ul. Ksawerów 21, tel.: Format pdf Wydano w maju 2014 r. zam. 370/2014

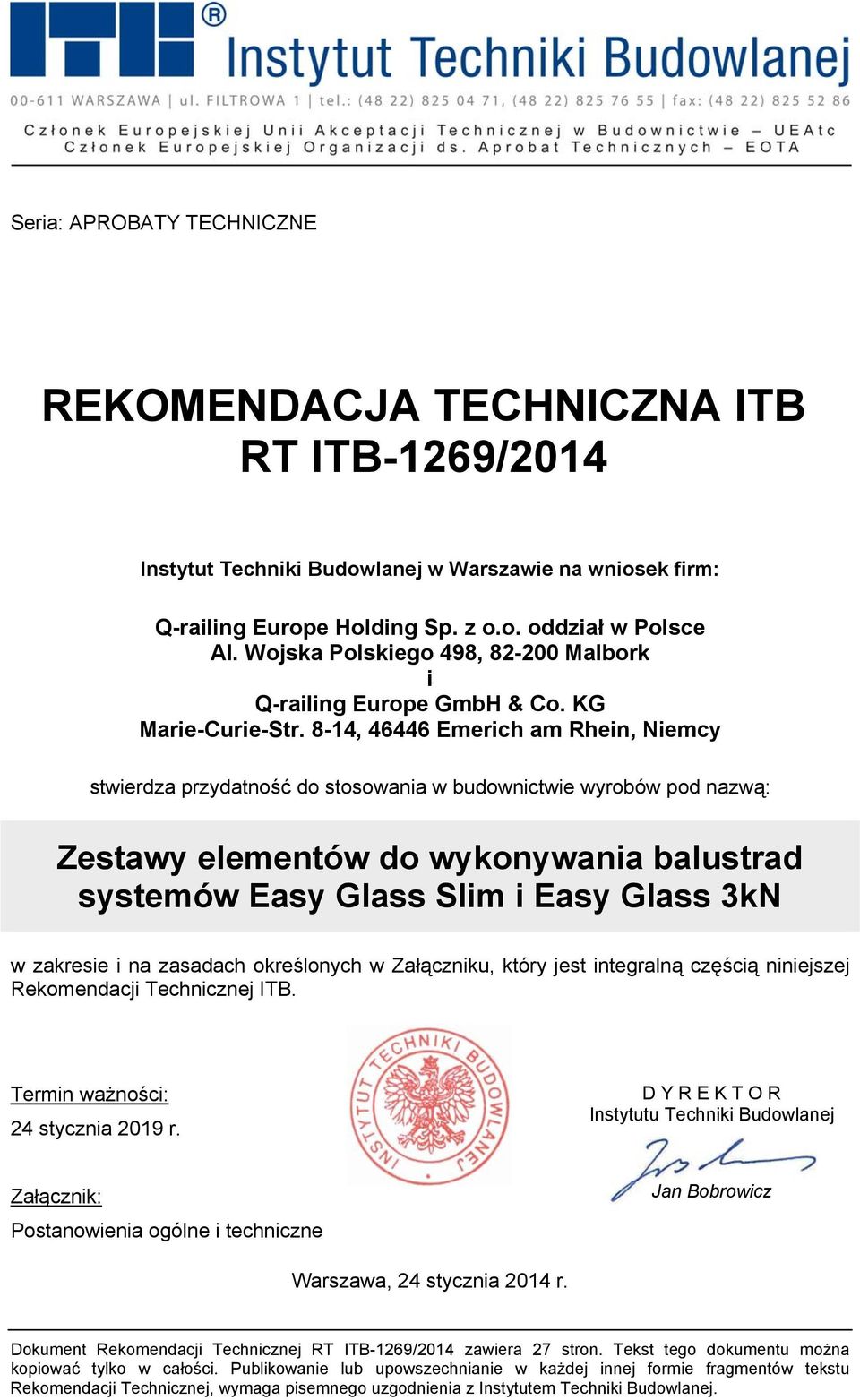

3 Seria: APROBATY TECHNICZNE archiwalny REKOMENDACJA TECHNICZNA ITB RT ITB-1269/2014 Instytut Techniki Budowlanej w Warszawie na wniosek firm: Q-railing Europe Holding Sp. z o.o. oddział w Polsce Al. Wojska Polskiego 498, Malbork i Q-railing Europe GmbH & Co. KG Marie-Curie-Str. 8-14, Emerich am Rhein, Niemcy stwierdza przydatność do stosowania w budownictwie wyrobów pod nazwą: Zestawy elementów do wykonywania balustrad systemów Easy Glass Slim i Easy Glass 3kN w zakresie i na zasadach określonych w Załączniku, który jest integralną częścią niniejszej Rekomendacji Technicznej ITB. Termin ważności: 24 stycznia 2019 r. D Y R E K T O R Instytutu Techniki Budowlanej Załącznik: Postanowienia ogólne i techniczne Jan Bobrowicz Warszawa, 24 stycznia 2014 r. Dokument Rekomendacji Technicznej RT ITB-1269/2014 zawiera 27 stron. Tekst tego dokumentu można kopiować tylko w całości. Publikowanie lub upowszechnianie w każdej innej formie fragmentów tekstu Rekomendacji Technicznej, wymaga pisemnego uzgodnienia z Instytutem Techniki Budowlanej.

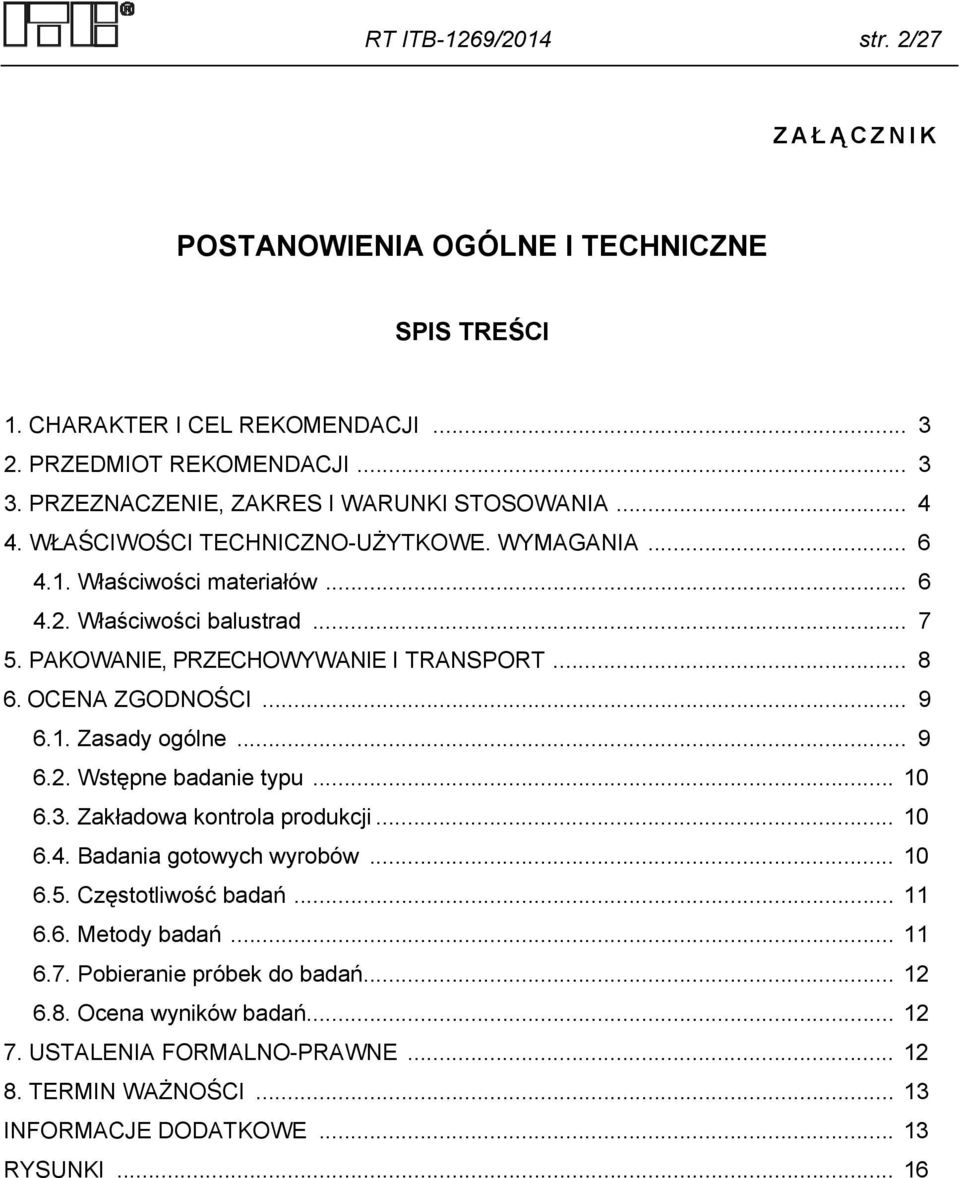

4 RT ITB-1269/2014 str. 2/27 ZAŁĄCZNIK POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. CHARAKTER I CEL REKOMENDACJI PRZEDMIOT REKOMENDACJI PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WŁAŚCIWOŚCI TECHNICZNO-UŻYTKOWE. WYMAGANIA Właściwości materiałów Właściwości balustrad PAKOWANIE, PRZECHOWYWANIE I TRANSPORT OCENA ZGODNOŚCI Zasady ogólne Wstępne badanie typu Zakładowa kontrola produkcji Badania gotowych wyrobów Częstotliwość badań Metody badań Pobieranie próbek do badań Ocena wyników badań USTALENIA FORMALNO-PRAWNE TERMIN WAŻNOŚCI INFORMACJE DODATKOWE RYSUNKI... 16

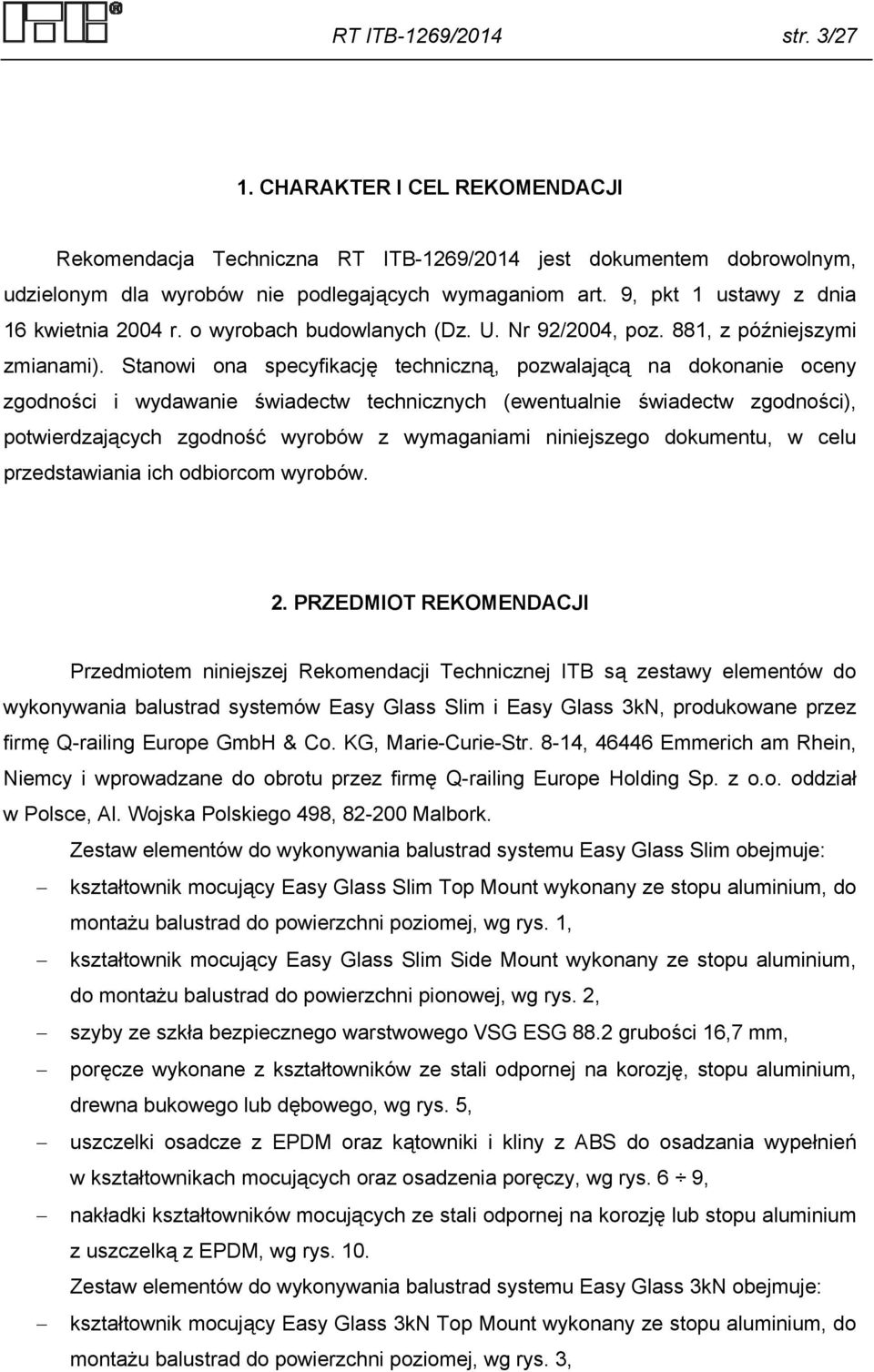

5 RT ITB-1269/2014 str. 3/27 1. CHARAKTER I CEL REKOMENDACJI Rekomendacja Techniczna RT ITB-1269/2014 jest dokumentem dobrowolnym, udzielonym dla wyrobów nie podlegających wymaganiom art. 9, pkt 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2004, poz. 881, z późniejszymi zmianami). Stanowi ona specyfikację techniczną, pozwalającą na dokonanie oceny zgodności i wydawanie świadectw technicznych (ewentualnie świadectw zgodności), potwierdzających zgodność wyrobów z wymaganiami niniejszego dokumentu, w celu przedstawiania ich odbiorcom wyrobów. 2. PRZEDMIOT REKOMENDACJI Przedmiotem niniejszej Rekomendacji Technicznej ITB są zestawy elementów do wykonywania balustrad systemów Easy Glass Slim i Easy Glass 3kN, produkowane przez firmę Q-railing Europe GmbH & Co. KG, Marie-Curie-Str. 8-14, Emmerich am Rhein, Niemcy i wprowadzane do obrotu przez firmę Q-railing Europe Holding Sp. z o.o. oddział w Polsce, Al. Wojska Polskiego 498, Malbork. Zestaw elementów do wykonywania balustrad systemu Easy Glass Slim obejmuje: kształtownik mocujący Easy Glass Slim Top Mount wykonany ze stopu aluminium, do montażu balustrad do powierzchni poziomej, wg rys. 1, kształtownik mocujący Easy Glass Slim Side Mount wykonany ze stopu aluminium, do montażu balustrad do powierzchni pionowej, wg rys. 2, szyby ze szkła bezpiecznego warstwowego VSG ESG 88.2 grubości 16,7 mm, poręcze wykonane z kształtowników ze stali odpornej na korozję, stopu aluminium, drewna bukowego lub dębowego, wg rys. 5, uszczelki osadcze z EPDM oraz kątowniki i kliny z ABS do osadzania wypełnień w kształtownikach mocujących oraz osadzenia poręczy, wg rys. 6 9, nakładki kształtowników mocujących ze stali odpornej na korozję lub stopu aluminium z uszczelką z EPDM, wg rys. 10. Zestaw elementów do wykonywania balustrad systemu Easy Glass 3kN obejmuje: kształtownik mocujący Easy Glass 3kN Top Mount wykonany ze stopu aluminium, do montażu balustrad do powierzchni poziomej, wg rys. 3,

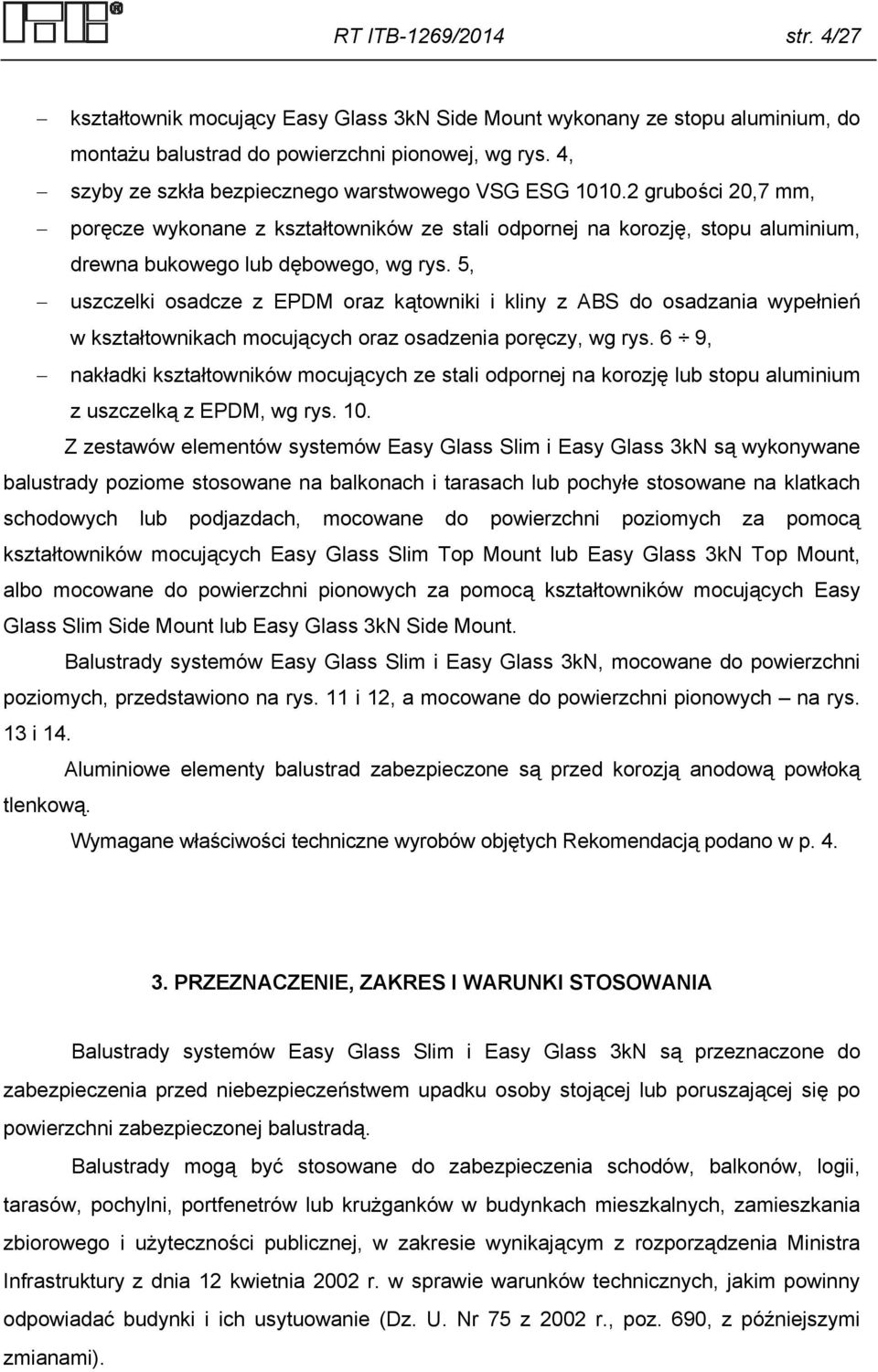

6 RT ITB-1269/2014 str. 4/27 kształtownik mocujący Easy Glass 3kN Side Mount wykonany ze stopu aluminium, do montażu balustrad do powierzchni pionowej, wg rys. 4, szyby ze szkła bezpiecznego warstwowego VSG ESG grubości 20,7 mm, poręcze wykonane z kształtowników ze stali odpornej na korozję, stopu aluminium, drewna bukowego lub dębowego, wg rys. 5, uszczelki osadcze z EPDM oraz kątowniki i kliny z ABS do osadzania wypełnień w kształtownikach mocujących oraz osadzenia poręczy, wg rys. 6 9, nakładki kształtowników mocujących ze stali odpornej na korozję lub stopu aluminium z uszczelką z EPDM, wg rys. 10. Z zestawów elementów systemów Easy Glass Slim i Easy Glass 3kN są wykonywane balustrady poziome stosowane na balkonach i tarasach lub pochyłe stosowane na klatkach schodowych lub podjazdach, mocowane do powierzchni poziomych za pomocą kształtowników mocujących Easy Glass Slim Top Mount lub Easy Glass 3kN Top Mount, albo mocowane do powierzchni pionowych za pomocą kształtowników mocujących Easy Glass Slim Side Mount lub Easy Glass 3kN Side Mount. Balustrady systemów Easy Glass Slim i Easy Glass 3kN, mocowane do powierzchni poziomych, przedstawiono na rys. 11 i 12, a mocowane do powierzchni pionowych na rys. 13 i 14. Aluminiowe elementy balustrad zabezpieczone są przed korozją anodową powłoką tlenkową. Wymagane właściwości techniczne wyrobów objętych Rekomendacją podano w p PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Balustrady systemów Easy Glass Slim i Easy Glass 3kN są przeznaczone do zabezpieczenia przed niebezpieczeństwem upadku osoby stojącej lub poruszającej się po powierzchni zabezpieczonej balustradą. Balustrady mogą być stosowane do zabezpieczenia schodów, balkonów, logii, tarasów, pochylni, portfenetrów lub krużganków w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej, w zakresie wynikającym z rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 z 2002 r., poz. 690, z późniejszymi zmianami).

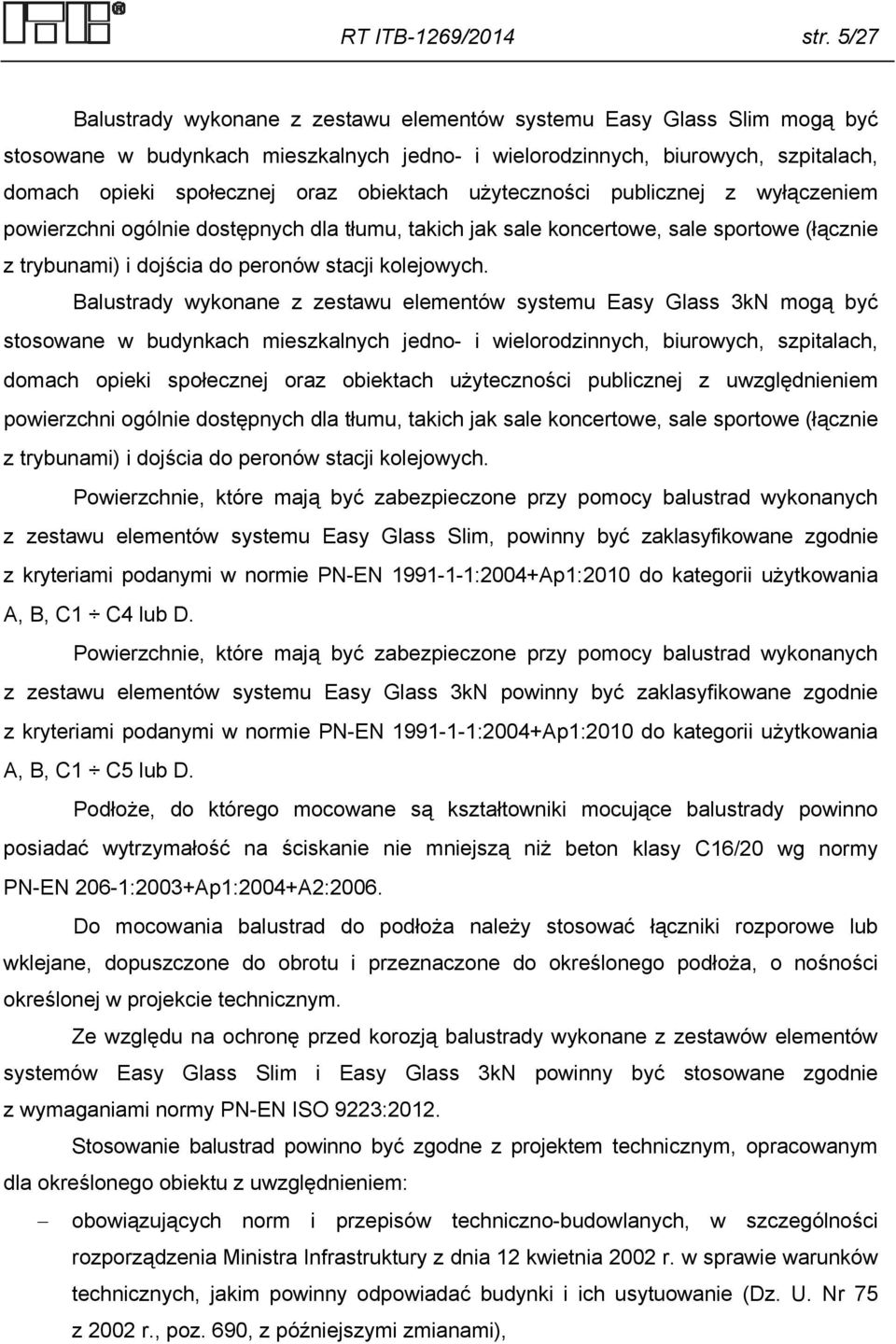

7 RT ITB-1269/2014 str. 5/27 Balustrady wykonane z zestawu elementów systemu Easy Glass Slim mogą być stosowane w budynkach mieszkalnych jedno- i wielorodzinnych, biurowych, szpitalach, domach opieki społecznej oraz obiektach użyteczności publicznej z wyłączeniem powierzchni ogólnie dostępnych dla tłumu, takich jak sale koncertowe, sale sportowe (łącznie z trybunami) i dojścia do peronów stacji kolejowych. Balustrady wykonane z zestawu elementów systemu Easy Glass 3kN mogą być stosowane w budynkach mieszkalnych jedno- i wielorodzinnych, biurowych, szpitalach, domach opieki społecznej oraz obiektach użyteczności publicznej z uwzględnieniem powierzchni ogólnie dostępnych dla tłumu, takich jak sale koncertowe, sale sportowe (łącznie z trybunami) i dojścia do peronów stacji kolejowych. Powierzchnie, które mają być zabezpieczone przy pomocy balustrad wykonanych z zestawu elementów systemu Easy Glass Slim, powinny być zaklasyfikowane zgodnie z kryteriami podanymi w normie PN-EN :2004+Ap1:2010 do kategorii użytkowania A, B, C1 C4 lub D. Powierzchnie, które mają być zabezpieczone przy pomocy balustrad wykonanych z zestawu elementów systemu Easy Glass 3kN powinny być zaklasyfikowane zgodnie z kryteriami podanymi w normie PN-EN :2004+Ap1:2010 do kategorii użytkowania A, B, C1 C5 lub D. Podłoże, do którego mocowane są kształtowniki mocujące balustrady powinno posiadać wytrzymałość na ściskanie nie mniejszą niż beton klasy C16/20 wg normy PN-EN 206-1:2003+Ap1:2004+A2:2006. Do mocowania balustrad do podłoża należy stosować łączniki rozporowe lub wklejane, dopuszczone do obrotu i przeznaczone do określonego podłoża, o nośności określonej w projekcie technicznym. Ze względu na ochronę przed korozją balustrady wykonane z zestawów elementów systemów Easy Glass Slim i Easy Glass 3kN powinny być stosowane zgodnie z wymaganiami normy PN-EN ISO 9223:2012. Stosowanie balustrad powinno być zgodne z projektem technicznym, opracowanym dla określonego obiektu z uwzględnieniem: obowiązujących norm i przepisów techniczno-budowlanych, w szczególności rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 z 2002 r., poz. 690, z późniejszymi zmianami),

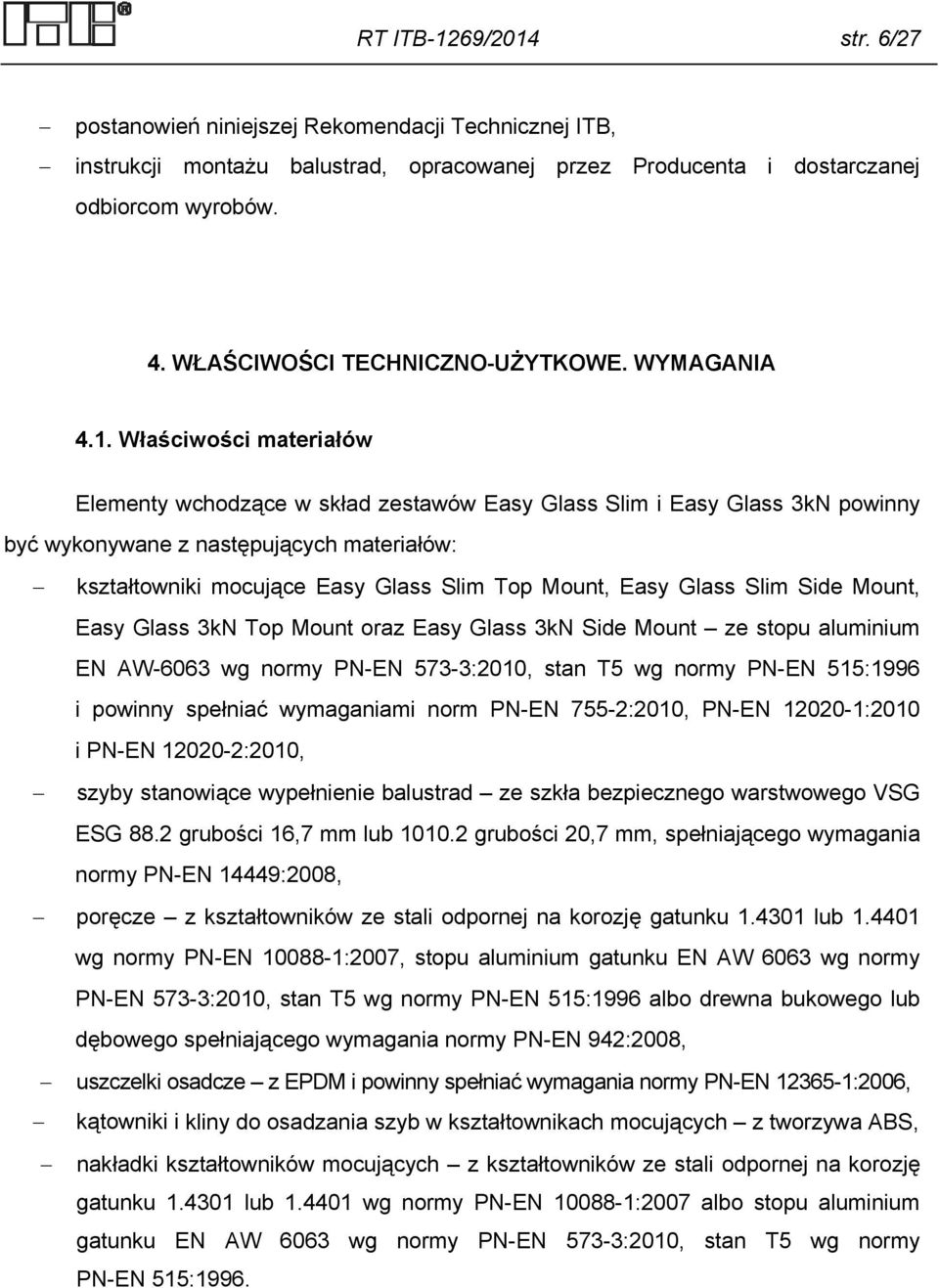

8 RT ITB-1269/2014 str. 6/27 postanowień niniejszej Rekomendacji Technicznej ITB, instrukcji montażu balustrad, opracowanej przez Producenta i dostarczanej odbiorcom wyrobów. 4. WŁAŚCIWOŚCI TECHNICZNO-UŻYTKOWE. WYMAGANIA 4.1. Właściwości materiałów Elementy wchodzące w skład zestawów Easy Glass Slim i Easy Glass 3kN powinny być wykonywane z następujących materiałów: kształtowniki mocujące Easy Glass Slim Top Mount, Easy Glass Slim Side Mount, Easy Glass 3kN Top Mount oraz Easy Glass 3kN Side Mount ze stopu aluminium EN AW-6063 wg normy PN-EN 573-3:2010, stan T5 wg normy PN-EN 515:1996 i powinny spełniać wymaganiami norm PN-EN 755-2:2010, PN-EN :2010 i PN-EN :2010, szyby stanowiące wypełnienie balustrad ze szkła bezpiecznego warstwowego VSG ESG 88.2 grubości 16,7 mm lub grubości 20,7 mm, spełniającego wymagania normy PN-EN 14449:2008, poręcze z kształtowników ze stali odpornej na korozję gatunku lub wg normy PN-EN :2007, stopu aluminium gatunku EN AW 6063 wg normy PN-EN 573-3:2010, stan T5 wg normy PN-EN 515:1996 albo drewna bukowego lub dębowego spełniającego wymagania normy PN-EN 942:2008, uszczelki osadcze z EPDM i powinny spełniać wymagania normy PN-EN :2006, kątowniki i kliny do osadzania szyb w kształtownikach mocujących z tworzywa ABS, nakładki kształtowników mocujących z kształtowników ze stali odpornej na korozję gatunku lub wg normy PN-EN :2007 albo stopu aluminium gatunku EN AW 6063 wg normy PN-EN 573-3:2010, stan T5 wg normy PN-EN 515:1996.

9 RT ITB-1269/2014 str. 7/ Właściwości balustrad Wymiary. Wymiary elementów wchodzących w skład zestawów do wykonywania balustrad systemów Easy Glass Slim i Easy Glass 3kN powinny być zgodne z podanymi na rysunkach Tolerancje wymiarów i kształtu kształtowników aluminiowych powinny odpowiadać wymaganiom normy PN-EN :2010. Tolerancje wymiarów liniowych pozostałych elementów balustrad powinny odpowiadać klasie średniodokładnej m wg normy PN-EN :1999. Odchyłka prostoliniowości kształtowników stalowych powinna odpowiadać klasie K wg normy PN-EN :1999. Balustrady wykonane z elementów systemów Easy Glass Slim i Easy Glass 3kN powinny mieć następujące wymiary: wysokość balustrady mierzona od podłoża do wierzchu poręczy powinna być nie mniejsza niż H = 0,90 m, w przypadku budynków jednorodzinnych i mieszkań w budynkach wielorodzinnych (z wyjątkiem balustrad balkonowych), lub nie mniejsza niż H = 1,10 m, w przypadku pozostałych budynków i balustrad balkonowych we wszystkich budynkach, wymiar prześwitu lub wymiar otworu określonego średnicą okręgu wpisanego między elementami wypełnienia balustrady nie powinien być większy niż: 0,12 m, w przypadku budynków wielorodzinnych, oświaty i wychowania oraz opieki zdrowotnej, bez wymagań, w przypadku budynków jednorodzinnych i wewnątrz mieszkań w budynkach wielorodzinnych, 0,20 m, w przypadku pozostałych budynków Jakość wykonania. Elementy balustrad powinny być gładkie, bez pęknięć, wgnieceń, naderwań, ostrych i tnących krawędzi. Kształtowniki powinny być proste, bez skręceń, wichrowatości i trwałych odkształceń. Odchyłka płaskości miejscowej w miejscach łączenia kształtowników nie powinna być większa niż 0,6 mm. Połączenia powinny być dobrze dopasowane i łatwe w montażu oraz powinny być sztywne, trwałe i nie powinny ulegać poluzowaniu w wyniku obciążeń eksploatacyjnych. Uszczelki osadcze powinny przylegać bez fałd i przerw do odpowiedniej powierzchni szyby i kształtownika balustrady.

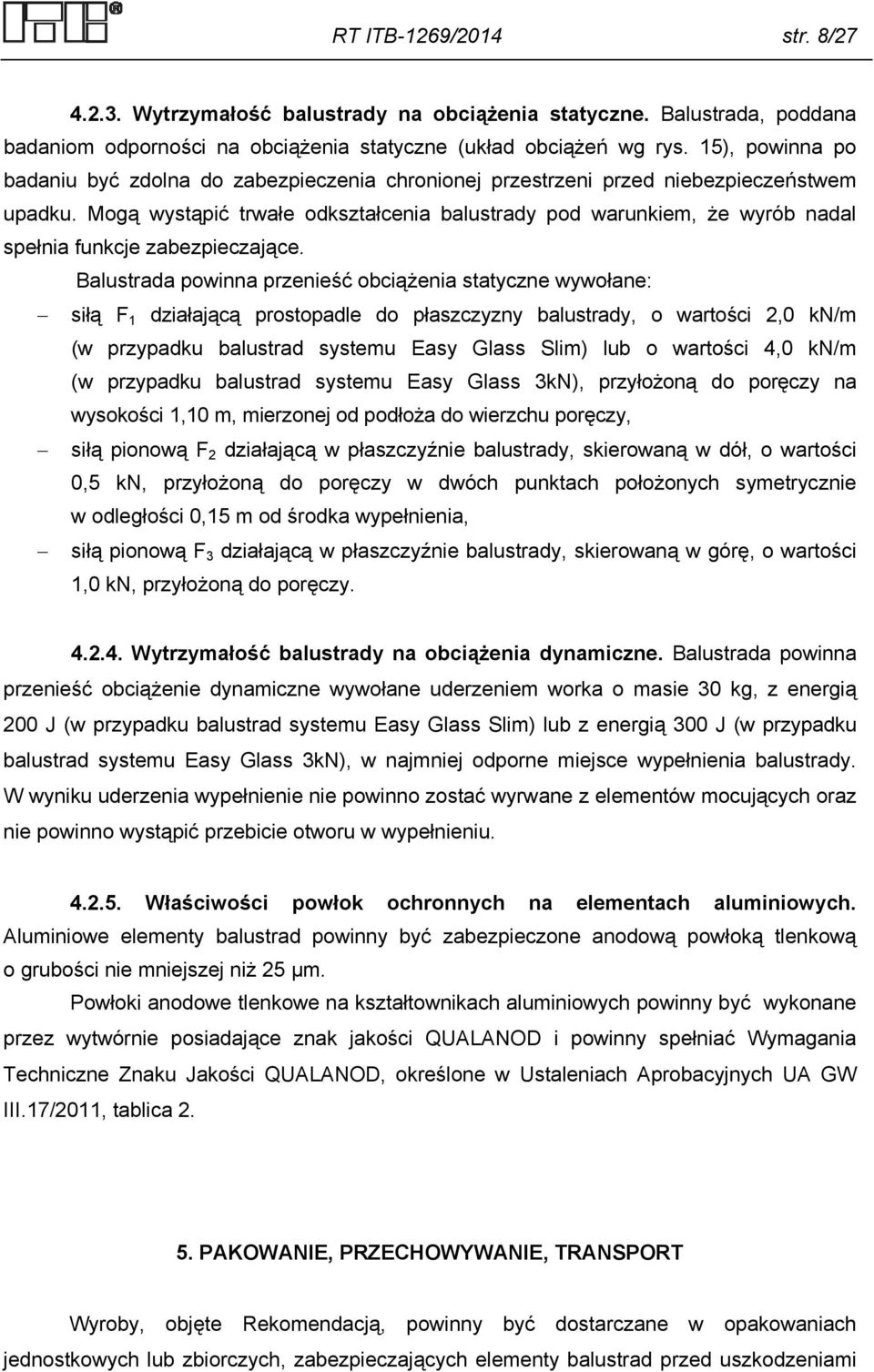

10 RT ITB-1269/2014 str. 8/ Wytrzymałość balustrady na obciążenia statyczne. Balustrada, poddana badaniom odporności na obciążenia statyczne (układ obciążeń wg rys. 15), powinna po badaniu być zdolna do zabezpieczenia chronionej przestrzeni przed niebezpieczeństwem upadku. Mogą wystąpić trwałe odkształcenia balustrady pod warunkiem, że wyrób nadal spełnia funkcje zabezpieczające. Balustrada powinna przenieść obciążenia statyczne wywołane: siłą F 1 działającą prostopadle do płaszczyzny balustrady, o wartości 2,0 kn/m (w przypadku balustrad systemu Easy Glass Slim) lub o wartości 4,0 kn/m (w przypadku balustrad systemu Easy Glass 3kN), przyłożoną do poręczy na wysokości 1,10 m, mierzonej od podłoża do wierzchu poręczy, siłą pionową F 2 działającą w płaszczyźnie balustrady, skierowaną w dół, o wartości 0,5 kn, przyłożoną do poręczy w dwóch punktach położonych symetrycznie w odległości 0,15 m od środka wypełnienia, siłą pionową F 3 działającą w płaszczyźnie balustrady, skierowaną w górę, o wartości 1,0 kn, przyłożoną do poręczy Wytrzymałość balustrady na obciążenia dynamiczne. Balustrada powinna przenieść obciążenie dynamiczne wywołane uderzeniem worka o masie 30 kg, z energią 200 J (w przypadku balustrad systemu Easy Glass Slim) lub z energią 300 J (w przypadku balustrad systemu Easy Glass 3kN), w najmniej odporne miejsce wypełnienia balustrady. W wyniku uderzenia wypełnienie nie powinno zostać wyrwane z elementów mocujących oraz nie powinno wystąpić przebicie otworu w wypełnieniu Właściwości powłok ochronnych na elementach aluminiowych. Aluminiowe elementy balustrad powinny być zabezpieczone anodową powłoką tlenkową o grubości nie mniejszej niż 25 µm. Powłoki anodowe tlenkowe na kształtownikach aluminiowych powinny być wykonane przez wytwórnie posiadające znak jakości QUALANOD i powinny spełniać Wymagania Techniczne Znaku Jakości QUALANOD, określone w Ustaleniach Aprobacyjnych UA GW III.17/2011, tablica PAKOWANIE, PRZECHOWYWANIE, TRANSPORT Wyroby, objęte Rekomendacją, powinny być dostarczane w opakowaniach jednostkowych lub zbiorczych, zabezpieczających elementy balustrad przed uszkodzeniami

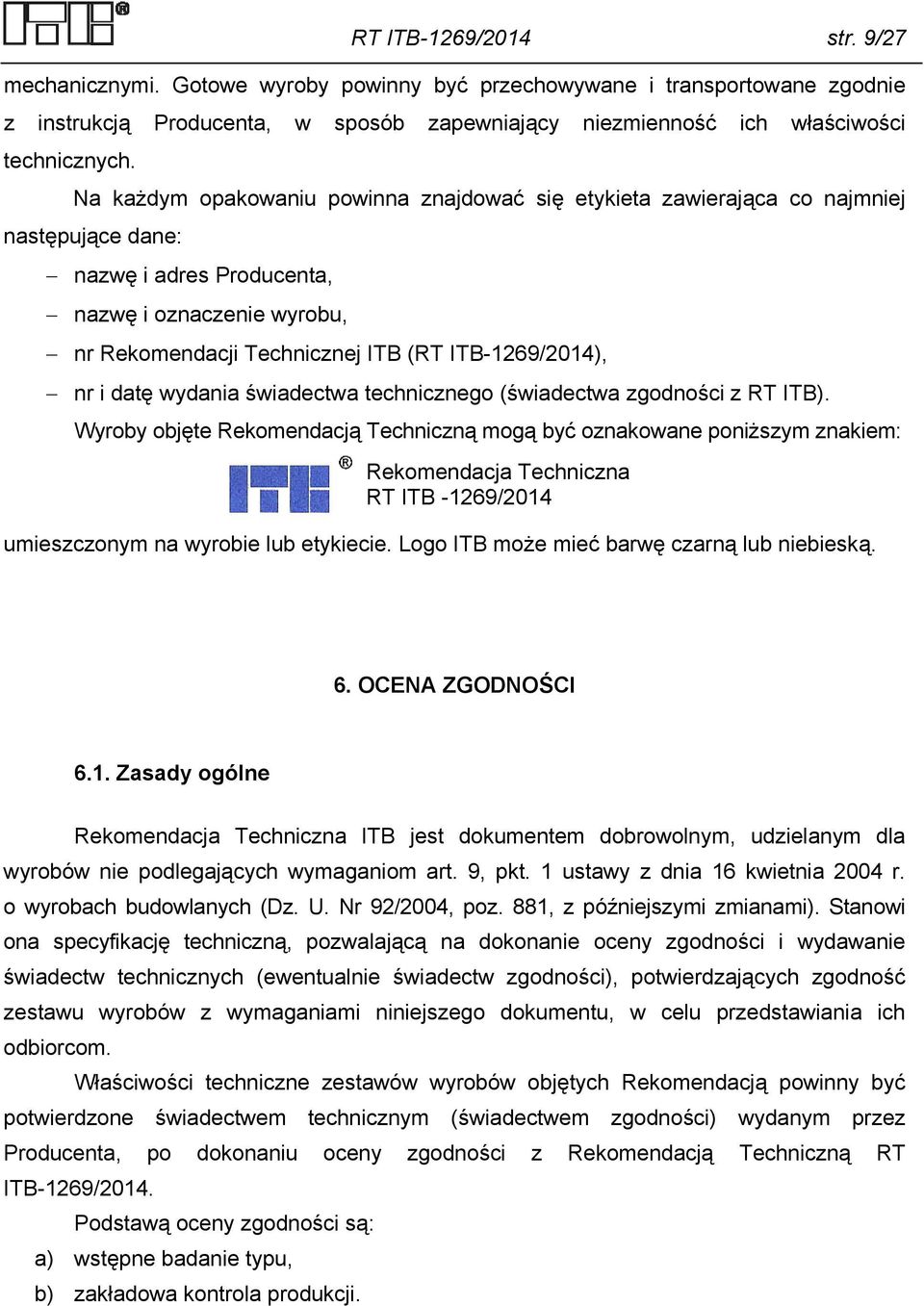

11 RT ITB-1269/2014 str. 9/27 mechanicznymi. Gotowe wyroby powinny być przechowywane i transportowane zgodnie z instrukcją Producenta, w sposób zapewniający niezmienność ich właściwości technicznych. Na każdym opakowaniu powinna znajdować się etykieta zawierająca co najmniej następujące dane: nazwę i adres Producenta, nazwę i oznaczenie wyrobu, nr Rekomendacji Technicznej ITB (RT ITB-1269/2014), nr i datę wydania świadectwa technicznego (świadectwa zgodności z RT ITB). Wyroby objęte Rekomendacją Techniczną mogą być oznakowane poniższym znakiem: Rekomendacja Techniczna RT ITB -1269/2014 umieszczonym na wyrobie lub etykiecie. Logo ITB może mieć barwę czarną lub niebieską. 6. OCENA ZGODNOŚCI 6.1. Zasady ogólne Rekomendacja Techniczna ITB jest dokumentem dobrowolnym, udzielanym dla wyrobów nie podlegających wymaganiom art. 9, pkt. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2004, poz. 881, z późniejszymi zmianami). Stanowi ona specyfikację techniczną, pozwalającą na dokonanie oceny zgodności i wydawanie świadectw technicznych (ewentualnie świadectw zgodności), potwierdzających zgodność zestawu wyrobów z wymaganiami niniejszego dokumentu, w celu przedstawiania ich odbiorcom. Właściwości techniczne zestawów wyrobów objętych Rekomendacją powinny być potwierdzone świadectwem technicznym (świadectwem zgodności) wydanym przez Producenta, po dokonaniu oceny zgodności z Rekomendacją Techniczną RT ITB-1269/2014. Podstawą oceny zgodności są: a) wstępne badanie typu, b) zakładowa kontrola produkcji.

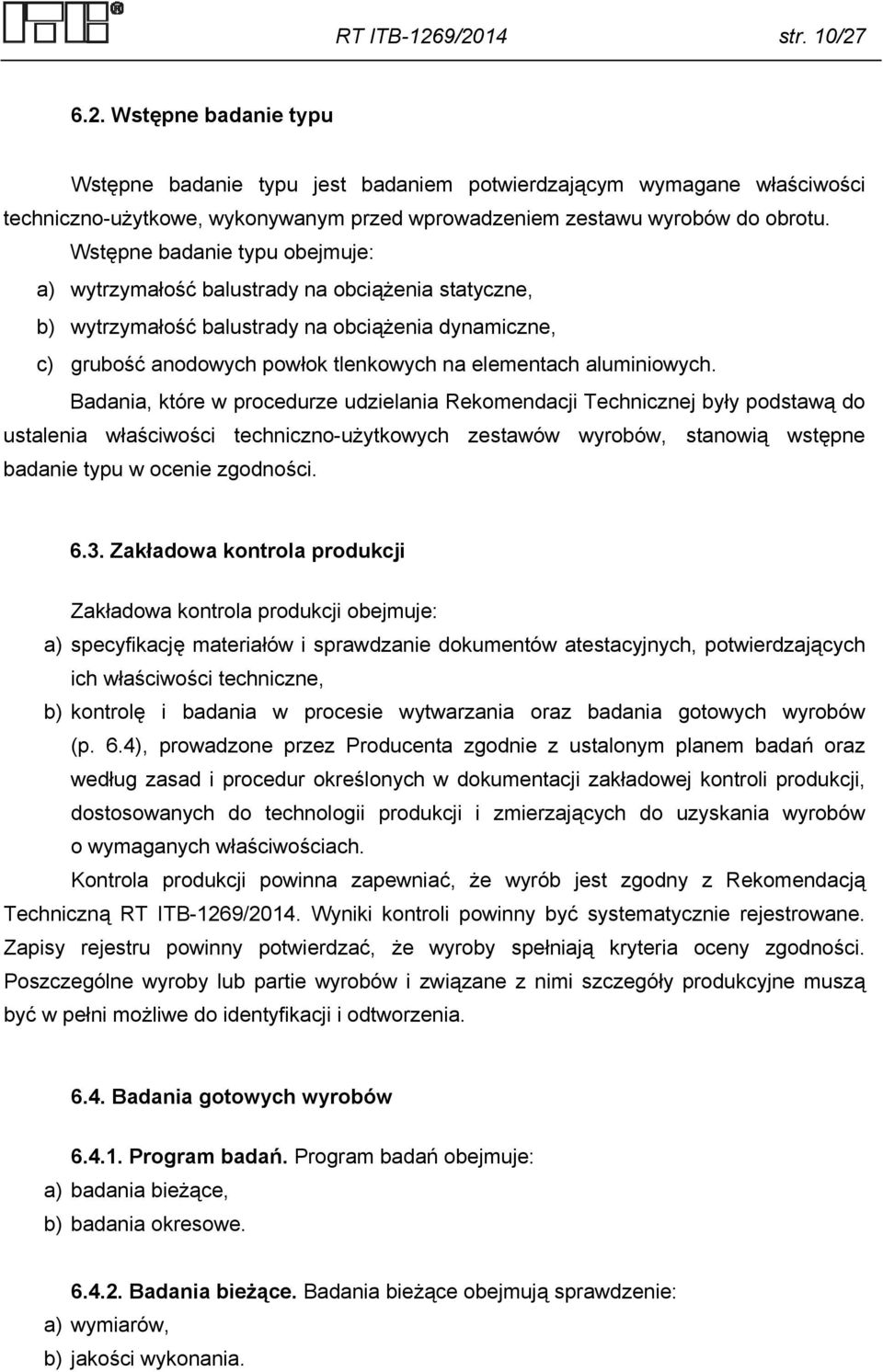

12 RT ITB-1269/2014 str. 10/ Wstępne badanie typu Wstępne badanie typu jest badaniem potwierdzającym wymagane właściwości techniczno-użytkowe, wykonywanym przed wprowadzeniem zestawu wyrobów do obrotu. Wstępne badanie typu obejmuje: a) wytrzymałość balustrady na obciążenia statyczne, b) wytrzymałość balustrady na obciążenia dynamiczne, c) grubość anodowych powłok tlenkowych na elementach aluminiowych. Badania, które w procedurze udzielania Rekomendacji Technicznej były podstawą do ustalenia właściwości techniczno-użytkowych zestawów wyrobów, stanowią wstępne badanie typu w ocenie zgodności Zakładowa kontrola produkcji Zakładowa kontrola produkcji obejmuje: a) specyfikację materiałów i sprawdzanie dokumentów atestacyjnych, potwierdzających ich właściwości techniczne, b) kontrolę i badania w procesie wytwarzania oraz badania gotowych wyrobów (p. 6.4), prowadzone przez Producenta zgodnie z ustalonym planem badań oraz według zasad i procedur określonych w dokumentacji zakładowej kontroli produkcji, dostosowanych do technologii produkcji i zmierzających do uzyskania wyrobów o wymaganych właściwościach. Kontrola produkcji powinna zapewniać, że wyrób jest zgodny z Rekomendacją Techniczną RT ITB-1269/2014. Wyniki kontroli powinny być systematycznie rejestrowane. Zapisy rejestru powinny potwierdzać, że wyroby spełniają kryteria oceny zgodności. Poszczególne wyroby lub partie wyrobów i związane z nimi szczegóły produkcyjne muszą być w pełni możliwe do identyfikacji i odtworzenia Badania gotowych wyrobów Program badań. Program badań obejmuje: a) badania bieżące, b) badania okresowe Badania bieżące. Badania bieżące obejmują sprawdzenie: a) wymiarów, b) jakości wykonania.

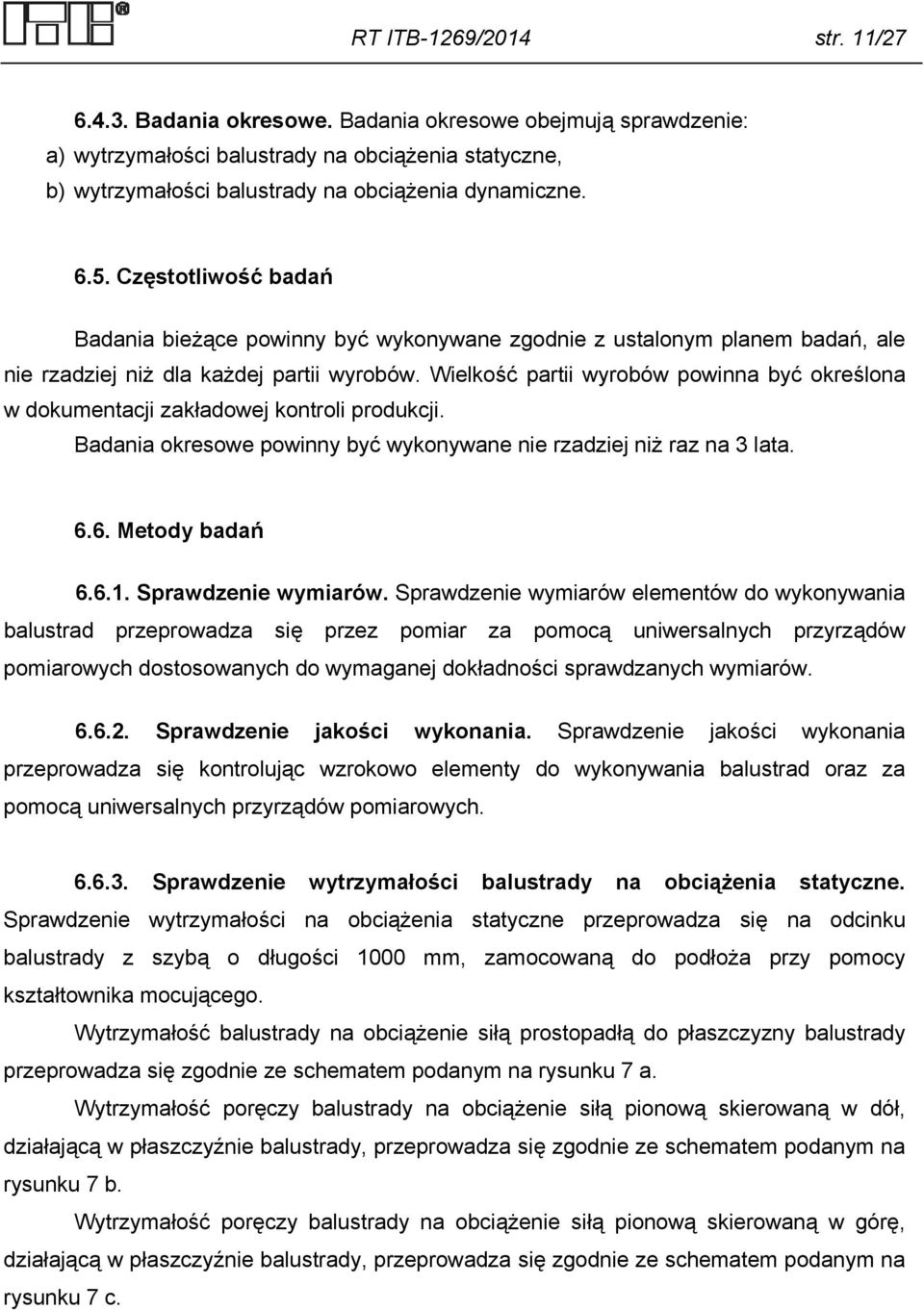

13 RT ITB-1269/2014 str. 11/ Badania okresowe. Badania okresowe obejmują sprawdzenie: a) wytrzymałości balustrady na obciążenia statyczne, b) wytrzymałości balustrady na obciążenia dynamiczne Częstotliwość badań Badania bieżące powinny być wykonywane zgodnie z ustalonym planem badań, ale nie rzadziej niż dla każdej partii wyrobów. Wielkość partii wyrobów powinna być określona w dokumentacji zakładowej kontroli produkcji. Badania okresowe powinny być wykonywane nie rzadziej niż raz na 3 lata Metody badań Sprawdzenie wymiarów. Sprawdzenie wymiarów elementów do wykonywania balustrad przeprowadza się przez pomiar za pomocą uniwersalnych przyrządów pomiarowych dostosowanych do wymaganej dokładności sprawdzanych wymiarów Sprawdzenie jakości wykonania. Sprawdzenie jakości wykonania przeprowadza się kontrolując wzrokowo elementy do wykonywania balustrad oraz za pomocą uniwersalnych przyrządów pomiarowych Sprawdzenie wytrzymałości balustrady na obciążenia statyczne. Sprawdzenie wytrzymałości na obciążenia statyczne przeprowadza się na odcinku balustrady z szybą o długości 1000 mm, zamocowaną do podłoża przy pomocy kształtownika mocującego. Wytrzymałość balustrady na obciążenie siłą prostopadłą do płaszczyzny balustrady przeprowadza się zgodnie ze schematem podanym na rysunku 7 a. Wytrzymałość poręczy balustrady na obciążenie siłą pionową skierowaną w dół, działającą w płaszczyźnie balustrady, przeprowadza się zgodnie ze schematem podanym na rysunku 7 b. Wytrzymałość poręczy balustrady na obciążenie siłą pionową skierowaną w górę, działającą w płaszczyźnie balustrady, przeprowadza się zgodnie ze schematem podanym na rysunku 7 c.

14 RT ITB-1269/2014 str. 12/ Sprawdzenie wytrzymałości balustrady na obciążenia dynamiczne. Sprawdzenie wytrzymałości balustrady na obciążenia dynamiczne przeprowadza się w sposób podany w normie PN-EN 949:2000, uderzając workiem o masie 30 kg, z energią 200 J lub 300 J w środek geometryczny wypełnienia Sprawdzenie grubości powłoki ochronnej na elementach aluminiowych. Sprawdzenie grubości powłoki ochronnej na elementach aluminiowych przeprowadza się zgodnie z normą PN-EN ISO 2360: Pobieranie próbek do badań Próbki do badań należy pobierać losowo, zgodnie z normą PN-N-03010: Ocena wyników badań Wyprodukowane wyroby należy uznać za zgodne z wymaganiami niniejszej Rekomendacji Technicznej ITB, jeżeli wyniki wszystkich badań są pozytywne. 7. USTALENIA FORMALNO-PRAWNE 7.1. Rekomendacja Techniczna ITB RT ITB-1269/2014 jest dokumentem dobrowolnym, stwierdzającym przydatność zestawów elementów do wykonywania balustrad systemów Easy Glass Slim i Easy Glass 3kN do stosowania w budownictwie, w zakresie wynikającym z postanowień Rekomendacji. Stanowi ona specyfikację techniczną, pozwalającą na dokonanie oceny zgodności i wydawanie świadectw technicznych (ewentualnie świadectw zgodności), potwierdzających zgodność wyrobów z wymaganiami niniejszego dokumentu, w celu przedstawiania ich odbiorcom wyrobów Rekomendacja Techniczna ITB nie narusza uprawnień wynikających z przepisów o ochronie własności przemysłowej, a w szczególności ustawy z dnia 30 czerwca 2000 r. Prawo własności przemysłowej (tekst jednolity: Dz. U. z 2013 r., poz.1410, z późniejszymi zmianami). Zapewnienie tych uprawnień należy do obowiązków korzystających z niniejszej Rekomendacji Technicznej ITB.

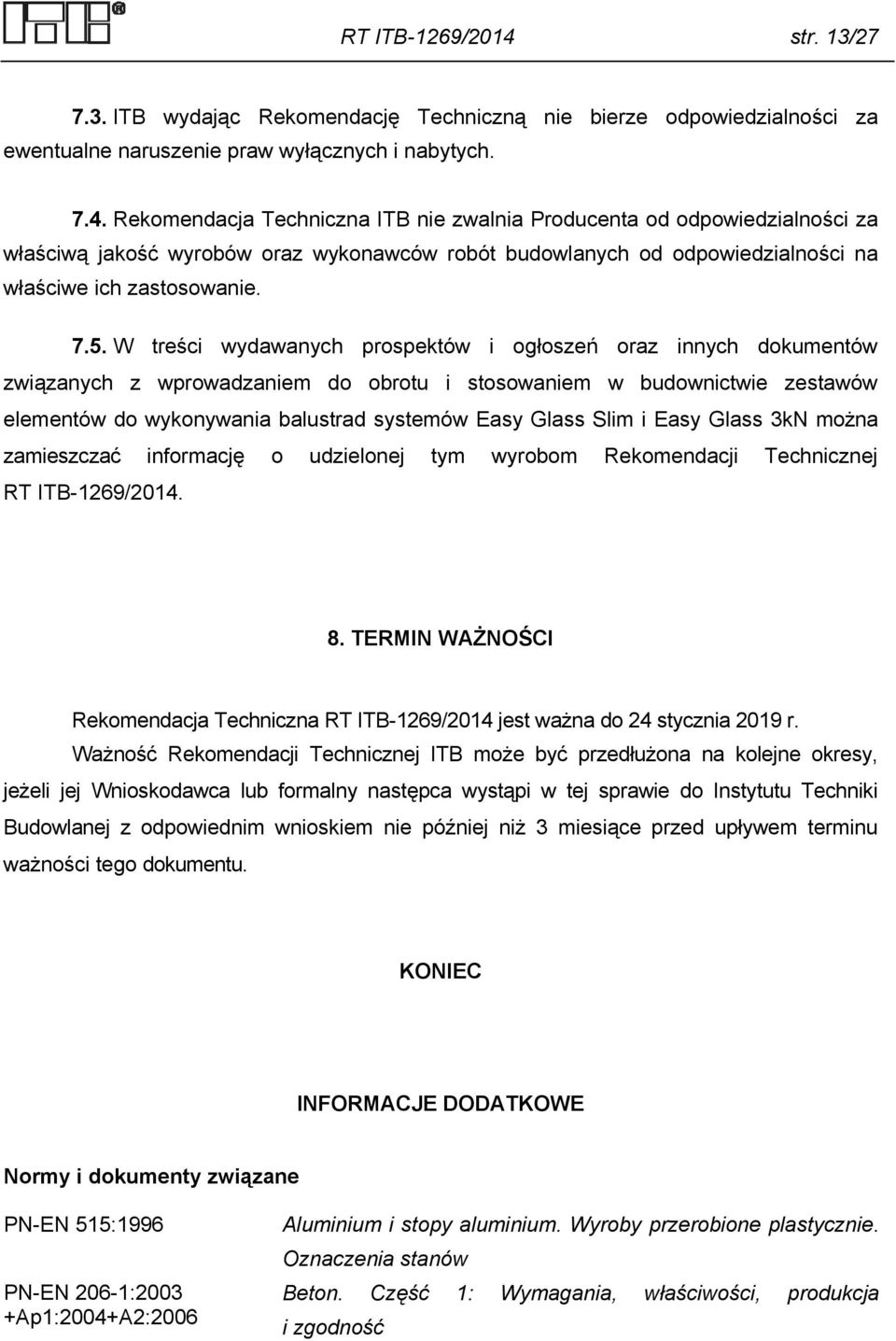

15 RT ITB-1269/2014 str. 13/ ITB wydając Rekomendację Techniczną nie bierze odpowiedzialności za ewentualne naruszenie praw wyłącznych i nabytych Rekomendacja Techniczna ITB nie zwalnia Producenta od odpowiedzialności za właściwą jakość wyrobów oraz wykonawców robót budowlanych od odpowiedzialności na właściwe ich zastosowanie W treści wydawanych prospektów i ogłoszeń oraz innych dokumentów związanych z wprowadzaniem do obrotu i stosowaniem w budownictwie zestawów elementów do wykonywania balustrad systemów Easy Glass Slim i Easy Glass 3kN można zamieszczać informację o udzielonej tym wyrobom Rekomendacji Technicznej RT ITB-1269/ TERMIN WAŻNOŚCI Rekomendacja Techniczna RT ITB-1269/2014 jest ważna do 24 stycznia 2019 r. Ważność Rekomendacji Technicznej ITB może być przedłużona na kolejne okresy, jeżeli jej Wnioskodawca lub formalny następca wystąpi w tej sprawie do Instytutu Techniki Budowlanej z odpowiednim wnioskiem nie później niż 3 miesiące przed upływem terminu ważności tego dokumentu. KONIEC INFORMACJE DODATKOWE Normy i dokumenty związane PN-EN 515:1996 PN-EN 206-1:2003 +Ap1:2004+A2:2006 Aluminium i stopy aluminium. Wyroby przerobione plastycznie. Oznaczenia stanów Beton. Część 1: Wymagania, właściwości, produkcja i zgodność

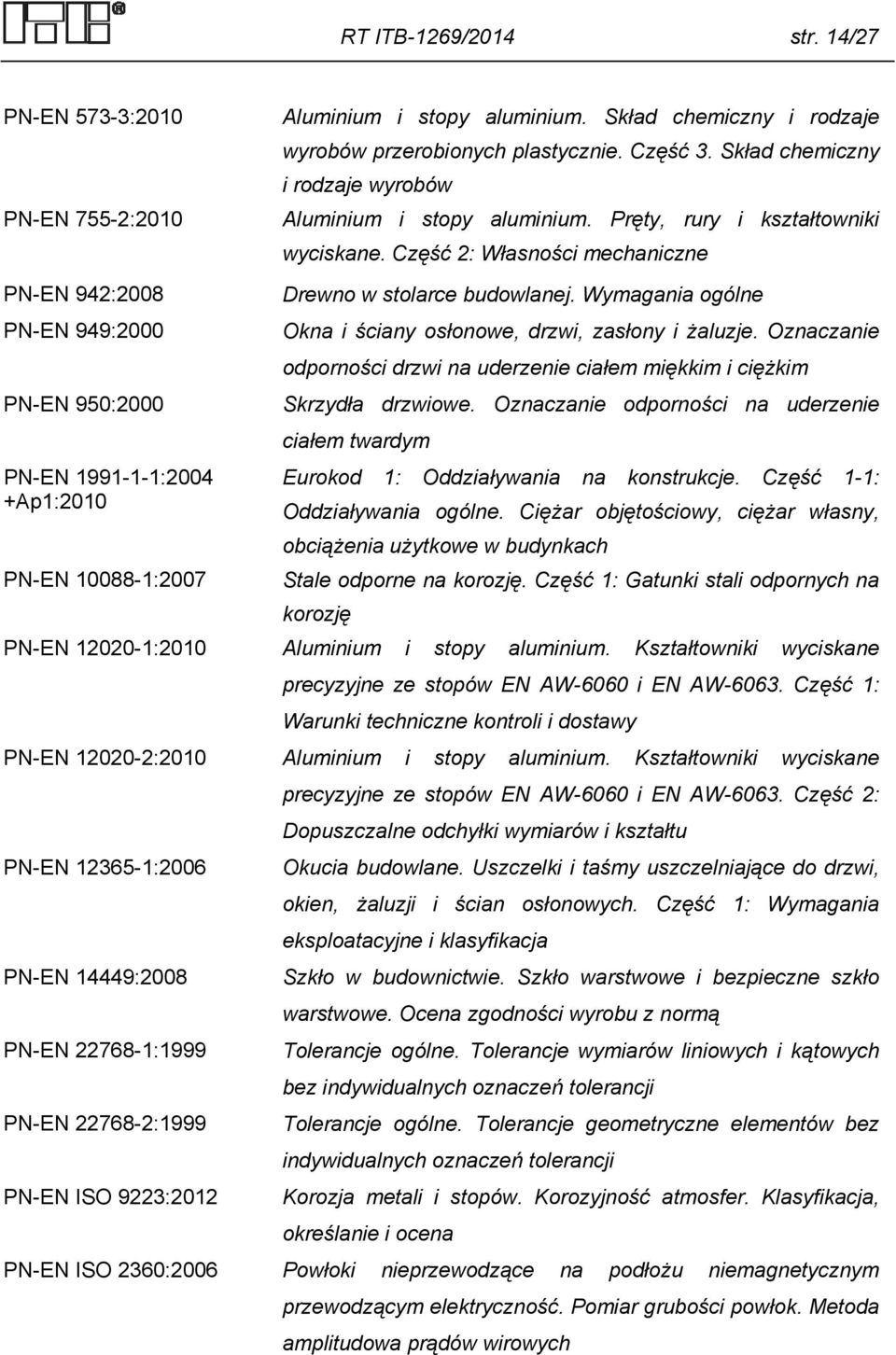

16 RT ITB-1269/2014 str. 14/27 PN-EN 573-3:2010 PN-EN 755-2:2010 Aluminium i stopy aluminium. Skład chemiczny i rodzaje wyrobów przerobionych plastycznie. Część 3. Skład chemiczny i rodzaje wyrobów Aluminium i stopy aluminium. Pręty, rury i kształtowniki wyciskane. Część 2: Własności mechaniczne PN-EN 942:2008 PN-EN 949:2000 PN-EN 950:2000 Drewno w stolarce budowlanej. Wymagania ogólne Okna i ściany osłonowe, drzwi, zasłony i żaluzje. Oznaczanie odporności drzwi na uderzenie ciałem miękkim i ciężkim Skrzydła drzwiowe. Oznaczanie odporności na uderzenie ciałem twardym PN-EN :2004 Eurokod 1: Oddziaływania na konstrukcje. Część 1-1: +Ap1:2010 Oddziaływania ogólne. Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach PN-EN :2007 Stale odporne na korozję. Część 1: Gatunki stali odpornych na korozję PN-EN :2010 Aluminium i stopy aluminium. Kształtowniki wyciskane precyzyjne ze stopów EN AW-6060 i EN AW Część 1: Warunki techniczne kontroli i dostawy PN-EN :2010 Aluminium i stopy aluminium. Kształtowniki wyciskane PN-EN :2006 PN-EN 14449:2008 PN-EN :1999 precyzyjne ze stopów EN AW-6060 i EN AW Część 2: Dopuszczalne odchyłki wymiarów i kształtu Okucia budowlane. Uszczelki i taśmy uszczelniające do drzwi, okien, żaluzji i ścian osłonowych. Część 1: Wymagania eksploatacyjne i klasyfikacja Szkło w budownictwie. Szkło warstwowe i bezpieczne szkło warstwowe. Ocena zgodności wyrobu z normą Tolerancje ogólne. Tolerancje wymiarów liniowych i kątowych bez indywidualnych oznaczeń tolerancji PN-EN :1999 Tolerancje ogólne. Tolerancje geometryczne elementów bez indywidualnych oznaczeń tolerancji PN-EN ISO 9223:2012 Korozja metali i stopów. Korozyjność atmosfer. Klasyfikacja, określanie i ocena PN-EN ISO 2360:2006 Powłoki nieprzewodzące na podłożu niemagnetycznym przewodzącym elektryczność. Pomiar grubości powłok. Metoda amplitudowa prądów wirowych

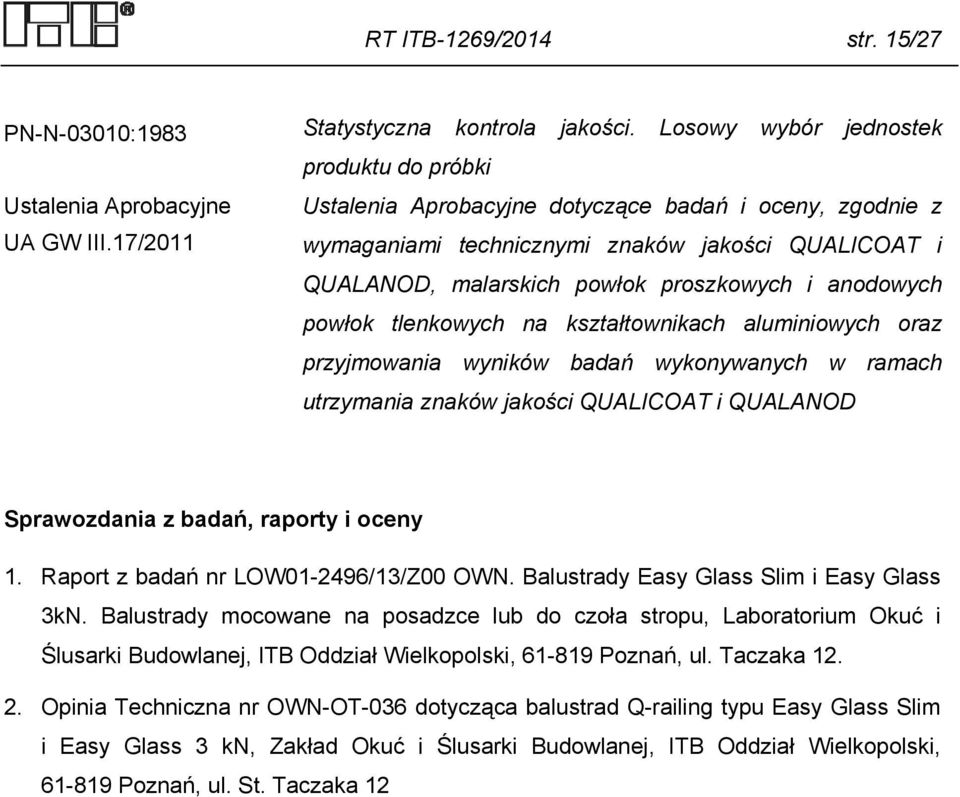

17 RT ITB-1269/2014 str. 15/27 PN-N-03010:1983 Statystyczna kontrola jakości. Losowy wybór jednostek produktu do próbki Ustalenia Aprobacyjne UA GW III.17/2011 Ustalenia Aprobacyjne dotyczące badań i oceny, zgodnie z wymaganiami technicznymi znaków jakości QUALICOAT i QUALANOD, malarskich powłok proszkowych i anodowych powłok tlenkowych na kształtownikach aluminiowych oraz przyjmowania wyników badań wykonywanych w ramach utrzymania znaków jakości QUALICOAT i QUALANOD Sprawozdania z badań, raporty i oceny 1. Raport z badań nr LOW /13/Z00 OWN. Balustrady Easy Glass Slim i Easy Glass 3kN. Balustrady mocowane na posadzce lub do czoła stropu, Laboratorium Okuć i Ślusarki Budowlanej, ITB Oddział Wielkopolski, Poznań, ul. Taczaka Opinia Techniczna nr OWN-OT-036 dotycząca balustrad Q-railing typu Easy Glass Slim i Easy Glass 3 kn, Zakład Okuć i Ślusarki Budowlanej, ITB Oddział Wielkopolski, Poznań, ul. St. Taczaka 12

18 RT ITB-1269/2014 str. 16/27 RYSUNKI Rys. 1. Kształtownik mocujący Easy Glass Slim Top Mount Rys. 2. Kształtownik mocujący Easy Glass Slim Side Mount Rys. 3. Kształtownik mocujący Easy Glass 3kN Top Mount Rys. 4. Kształtownik mocujący Easy Glass 3kN Side Mount Rys. 5. Poręcze Rys. 6. Kątownik do osadzania wypełnienia w kształtownikach mocujących Rys. 7. Klin do osadzania wypełnienia w kształtownikach mocujących Rys. 8. Uszczelki z EPDM do osadzania wypełnienia w kształtownikach mocujących Rys. 9. Uszczelki z EPDM do osadzania poręczy Rys. 10. Nakładki kształtowników mocujących ze stali odpornej na korozję lub stopu aluminium z uszczelką z EPDM Rys. 11. Balustrada systemu Easy Glass Slim mocowana do powierzchni poziomej Rys. 12. Balustrada systemu Easy Glass 3kN mocowana do powierzchni poziomej Rys. 13. Balustrada systemu Easy Glass Slim mocowana do powierzchni pionowej Rys. 14. Balustrada systemu Easy Glass 3kN mocowana do powierzchni pionowej Rys. 15. Wytrzymałość balustrady na obciążenia statyczne schematy obciążeń Str.

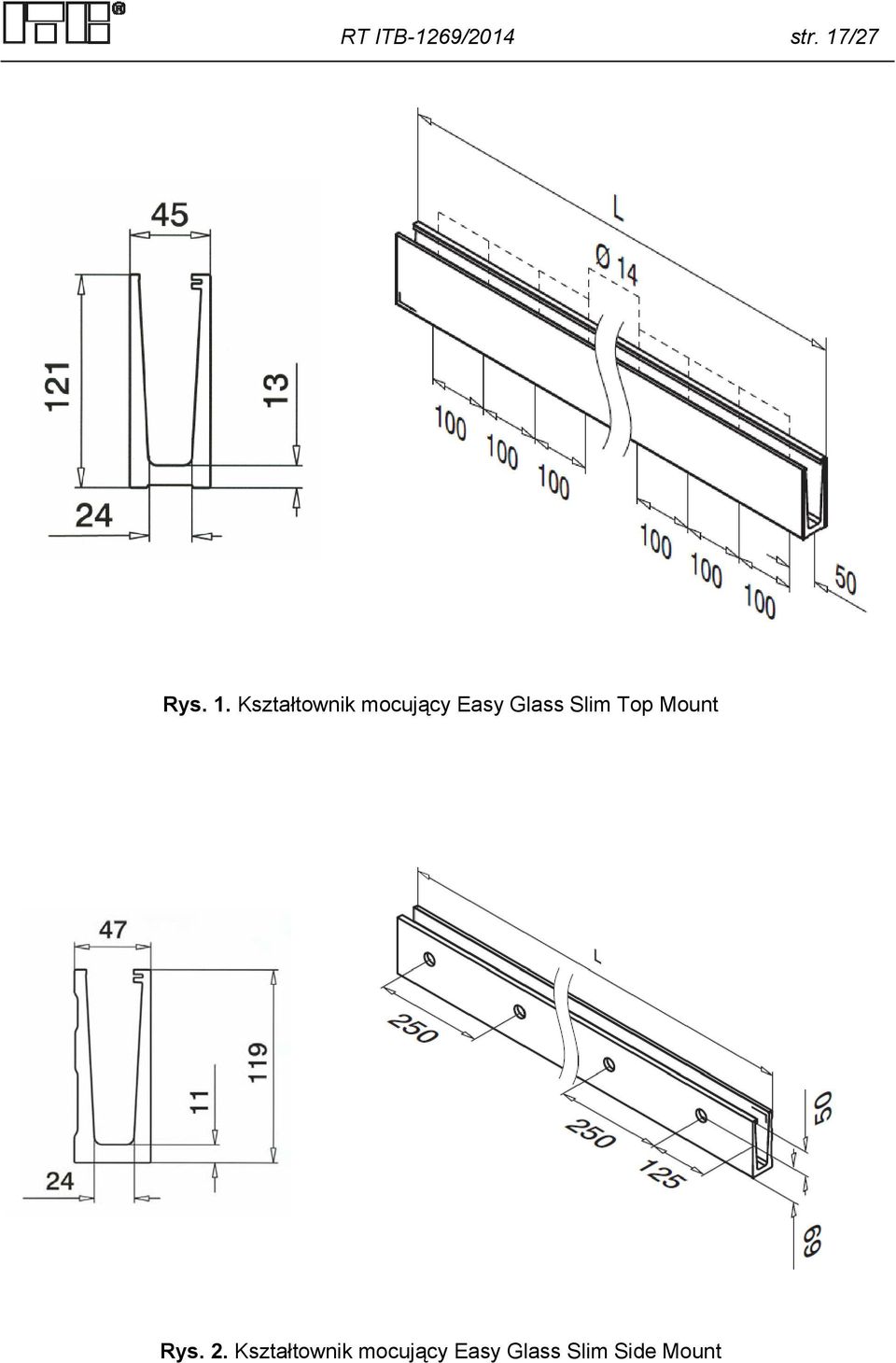

19 RT ITB-1269/2014 str. 17/27 Rys. 1. Kształtownik mocujący Easy Glass Slim Top Mount Rys. 2. Kształtownik mocujący Easy Glass Slim Side Mount

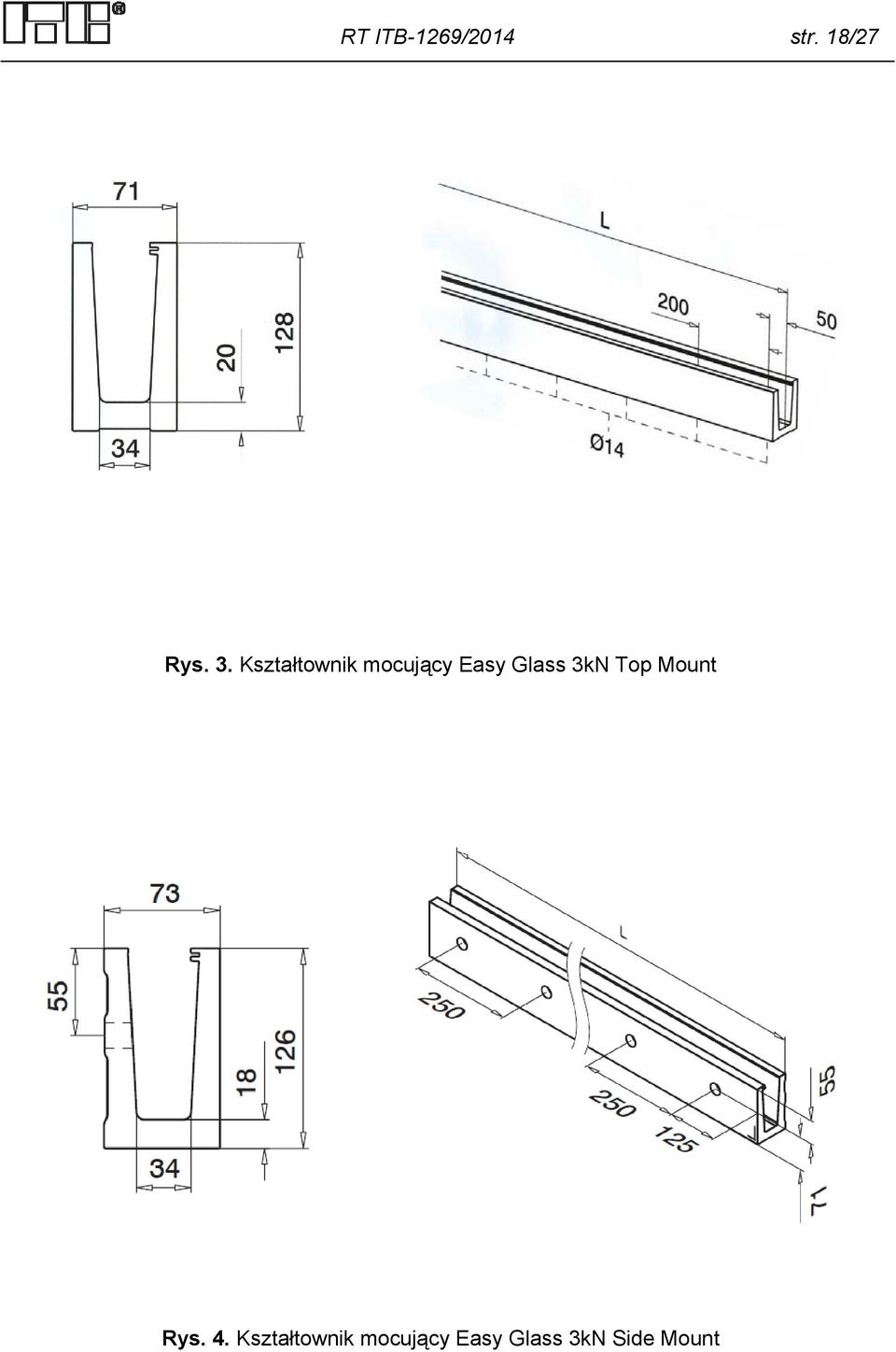

20 RT ITB-1269/2014 str. 18/27 Rys. 3. Kształtownik mocujący Easy Glass 3kN Top Mount Rys. 4. Kształtownik mocujący Easy Glass 3kN Side Mount

21 RT ITB-1269/2014 str. 19/27 a) poręcze z drewna Ø, mm H, mm H1, mm U, mm 42, ,3 42, , b) poręcze ze stali odpornej na korozję lub stopu aluminium Rys. 5. Poręcze

22 RT ITB-1269/2014 str. 20/27 Rys. 6. Kątownik do osadzania wypełnienia w kształtownikach mocujących Rys. 7. Klin do osadzania wypełnienia w kształtownikach mocujących

23 RT ITB-1269/2014 str. 21/27 Rys. 8. Uszczelki z EPDM do osadzania wypełnienia w kształtownikach mocujących Lp. T, mm U, mm ,0 17,5 lub ,0 20, Rys. 9. Uszczelki z EPDM do osadzania poręczy

24 RT ITB-1269/2014 str. 22/27 a) nakładki kształtowników mocujących ze stali odpornej na korozję b) nakładki kształtowników mocujących ze stopu aluminium Rys. 10. Nakładki kształtowników mocujących ze stali odpornej na korozję lub stopu aluminium z uszczelką z EPDM

25 RT ITB-1269/2014 str. 23/27 1 kształtownik mocujący Easy Glass Slim Top Mount 2 szyba VSG ESG kątownik z ABS 4 klin z ABS 5 uszczelki osadcze z EPDM 6 łącznik kotwiący 7 poręcz Rys. 11. Balustrada systemu Easy Glass Slim mocowana do powierzchni poziomej

26 RT ITB-1269/2014 str. 24/27 1 kształtownik mocujący Easy Glass 3kN Top Mount 2 szyba VSG ESG uszczelki osadcze z EPDM 4 klin z ABS 5 kątownik z ABS 6 i 7 łącznik kotwiący Rys. 12. Balustrada systemu Easy Glass 3kN mocowana do powierzchni poziomej

27 RT ITB-1269/2014 str. 25/27 1 kształtownik mocujący Easy Glass Slim Side Mount 2 szyba VSG ESG kątownik z ABS 4 klin z ABS 5 uszczelki osadcze z EPDM 6 łącznik kotwiący 7 nakładka kształtownika mocującego 8 poręcz Rys. 13. Balustrada systemu Easy Glass Slim mocowana do powierzchni pionowej

28 RT ITB-1269/2014 str. 26/27 1 kształtownik mocujący Easy Glass 3kN Side Mount 2 szyba VSG ESG uszczelki osadcze z EPDM 4 klin z ABS 5 kątownik z ABS 6 nakładka kształtownika mocującego 7 i 8 łącznik kotwiący Rys. 14. Balustrada systemu Easy Glass 3kN mocowana do powierzchni pionowej

29 RT ITB-1269/2014 str. 27/27 Rys. 15 a Rys. 15 b Rys. 15 c Rys. 15. Wytrzymałość balustrady na obciążenia statyczne schematy obciążeń
