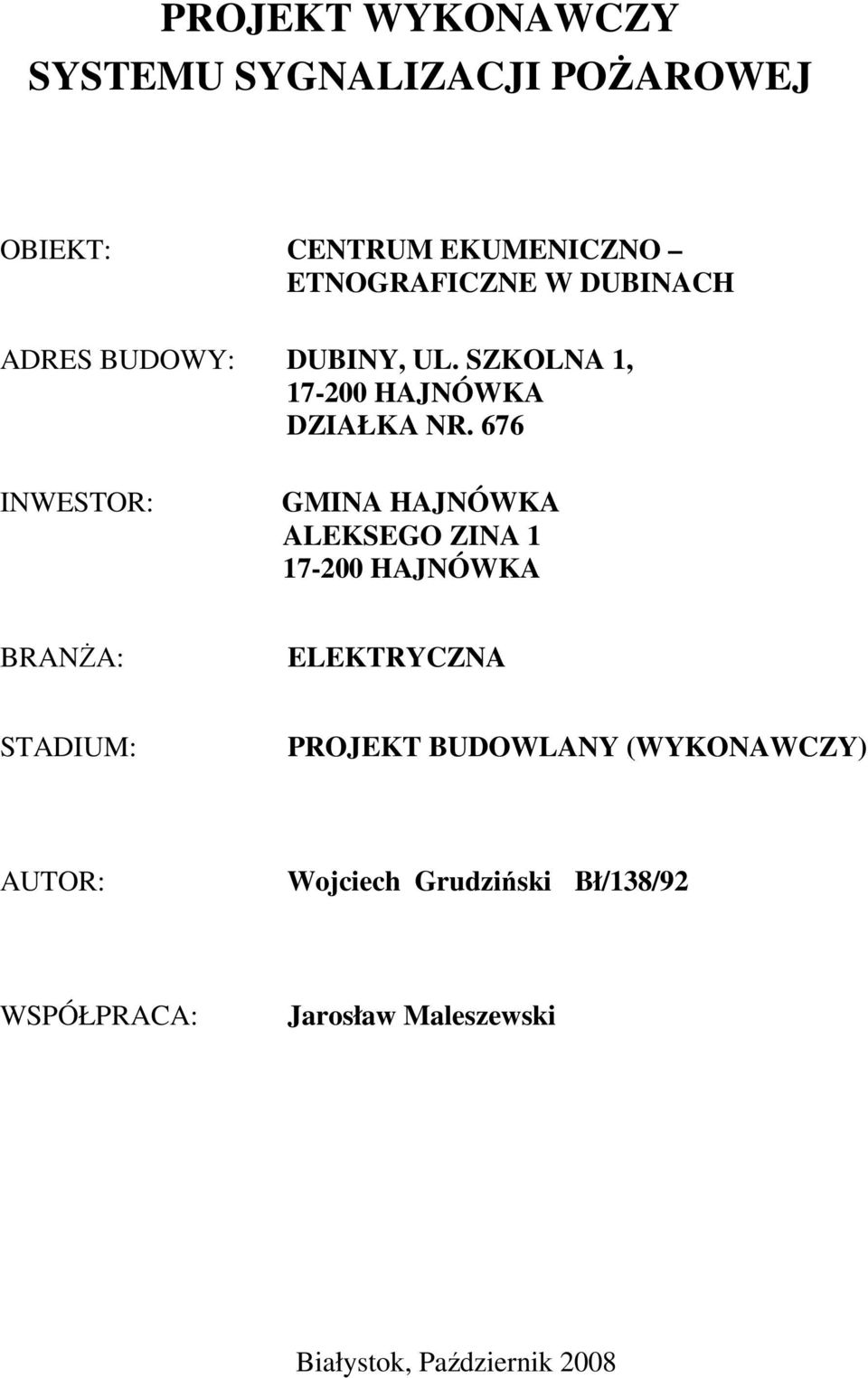

1 PROJEKT WYKONAWCZY SYSTEMU SYGNALIZACJI POśAROWEJ OBIEKT: CENTRUM EKUMENICZNO ETNOGRAFICZNE W DUBINACH ADRES BUDOWY: DUBINY, UL. SZKOLNA 1, HAJNÓWKA DZIAŁKA NR. 676 INWESTOR: GMINA HAJNÓWKA ALEKSEGO ZINA HAJNÓWKA BRANśA: ELEKTRYCZNA STADIUM: PROJEKT BUDOWLANY (WYKONAWCZY) AUTOR: Wojciech Grudziński Bł/138/92 WSPÓŁPRACA: Jarosław Maleszewski Białystok, Październik 2008

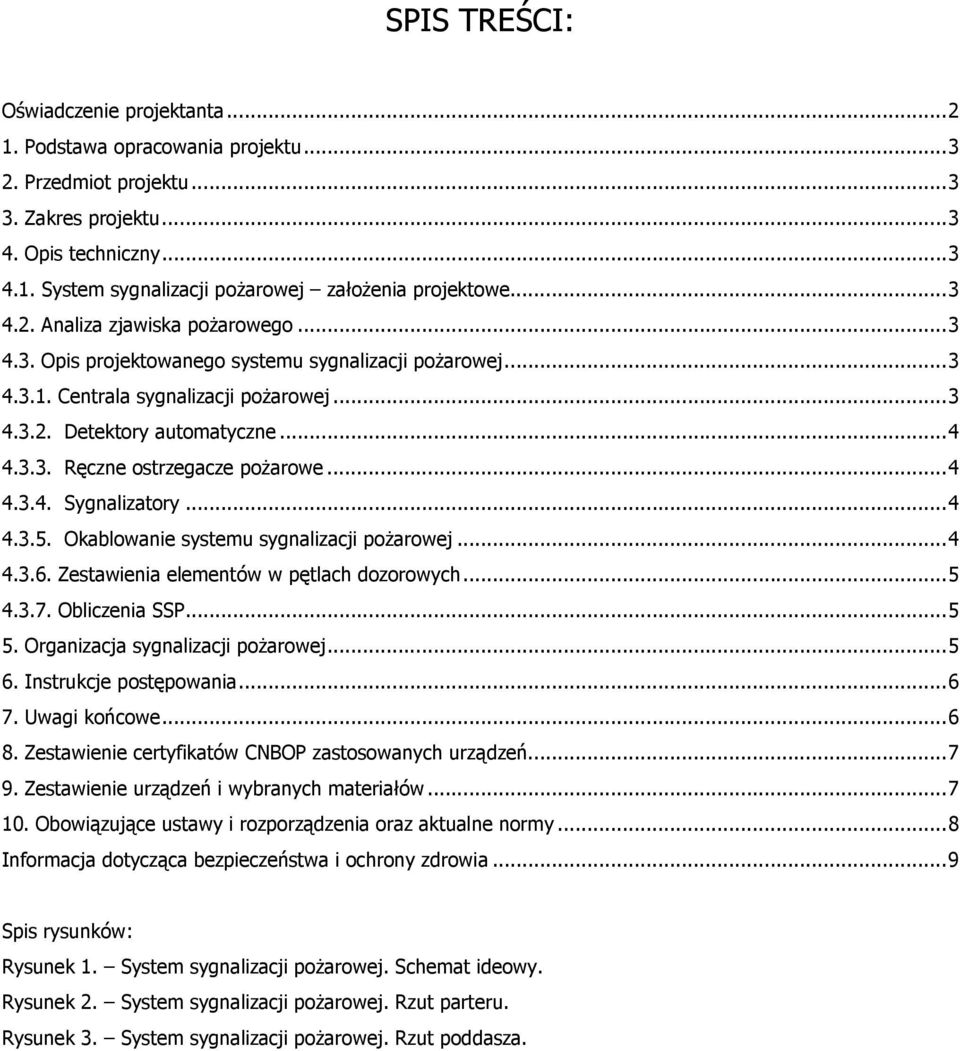

2 SPIS TREŚCI: Oświadczenie projektanta Podstawa opracowania projektu Przedmiot projektu Zakres projektu Opis techniczny System sygnalizacji poŝarowej załoŝenia projektowe Analiza zjawiska poŝarowego Opis projektowanego systemu sygnalizacji poŝarowej Centrala sygnalizacji poŝarowej Detektory automatyczne Ręczne ostrzegacze poŝarowe Sygnalizatory Okablowanie systemu sygnalizacji poŝarowej Zestawienia elementów w pętlach dozorowych Obliczenia SSP Organizacja sygnalizacji poŝarowej Instrukcje postępowania Uwagi końcowe Zestawienie certyfikatów CNBOP zastosowanych urządzeń Zestawienie urządzeń i wybranych materiałów Obowiązujące ustawy i rozporządzenia oraz aktualne normy...8 Informacja dotycząca bezpieczeństwa i ochrony zdrowia...9 Spis rysunków: Rysunek 1. System sygnalizacji poŝarowej. Schemat ideowy. Rysunek 2. System sygnalizacji poŝarowej. Rzut parteru. Rysunek 3. System sygnalizacji poŝarowej. Rzut poddasza.

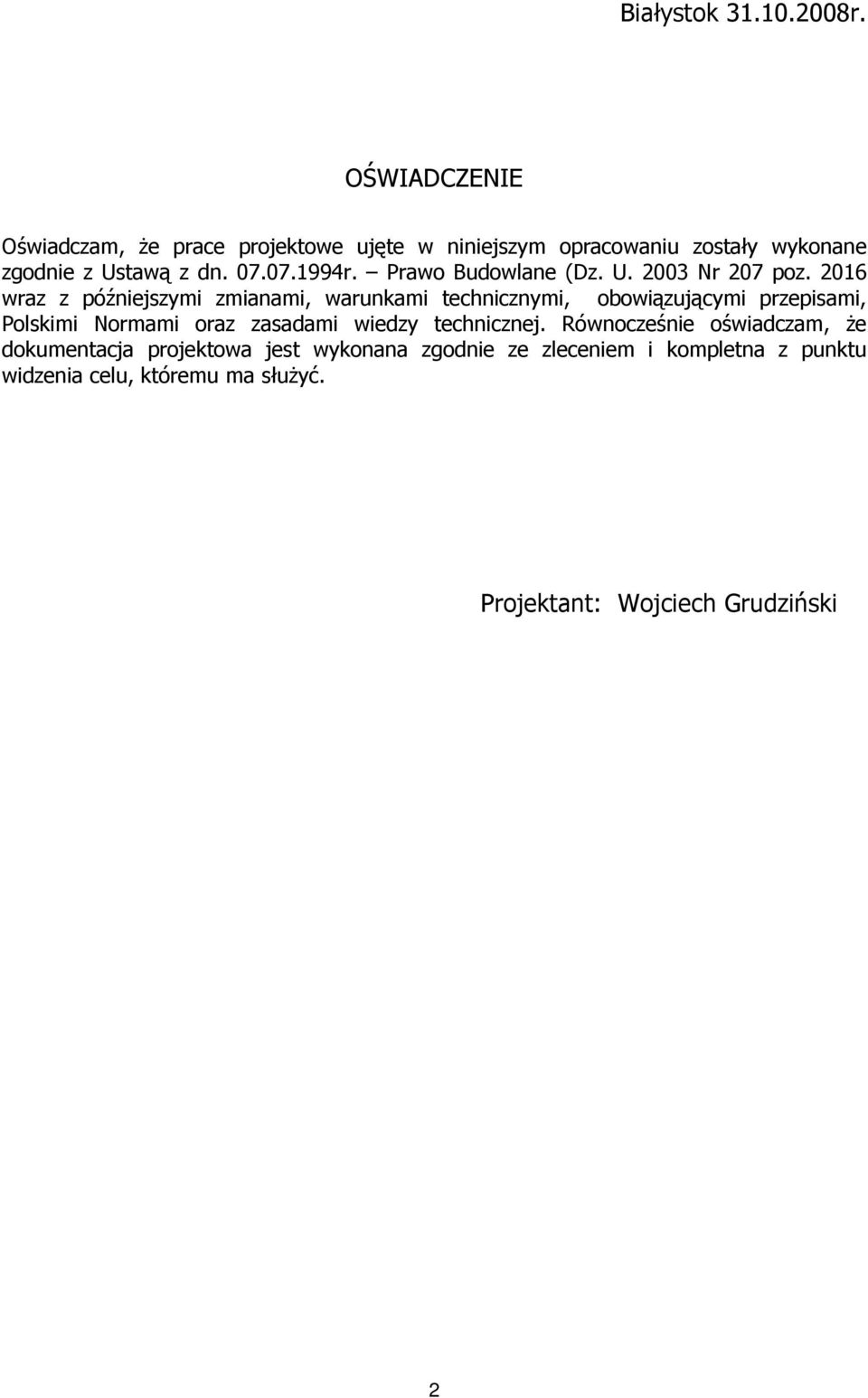

3 Białystok r. OŚWIADCZENIE Oświadczam, Ŝe prace projektowe ujęte w niniejszym opracowaniu zostały wykonane zgodnie z Ustawą z dn r. Prawo Budowlane (Dz. U Nr 207 poz wraz z późniejszymi zmianami, warunkami technicznymi, obowiązującymi przepisami, Polskimi Normami oraz zasadami wiedzy technicznej. Równocześnie oświadczam, Ŝe dokumentacja projektowa jest wykonana zgodnie ze zleceniem i kompletna z punktu widzenia celu, któremu ma słuŝyć. Projektant: Wojciech Grudziński 2

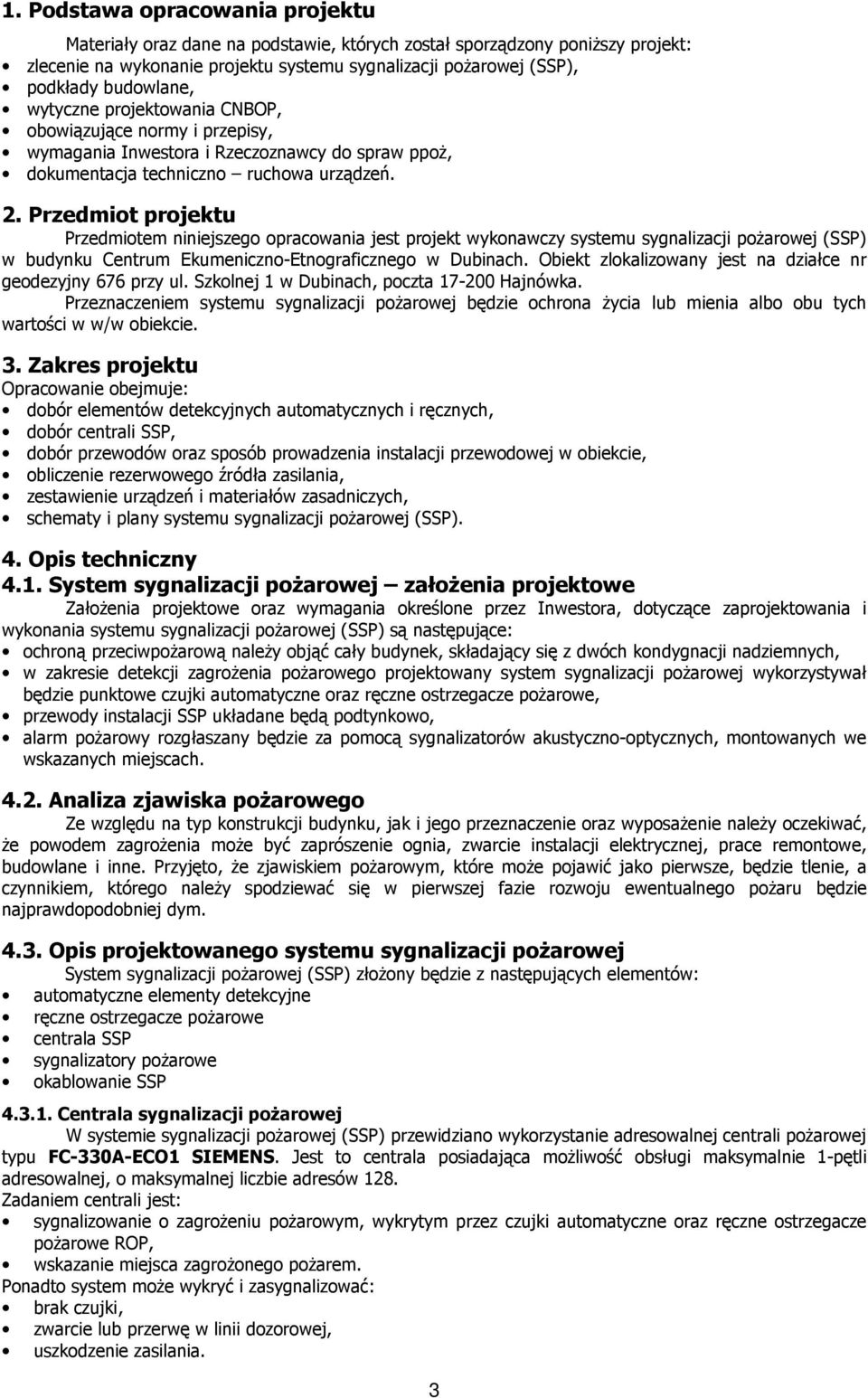

4 1. Podstawa opracowania projektu Materiały oraz dane na podstawie, których został sporządzony poniŝszy projekt: zlecenie na wykonanie projektu systemu sygnalizacji poŝarowej (SSP), podkłady budowlane, wytyczne projektowania CNBOP, obowiązujące normy i przepisy, wymagania Inwestora i Rzeczoznawcy do spraw ppoŝ, dokumentacja techniczno ruchowa urządzeń. 2. Przedmiot projektu Przedmiotem niniejszego opracowania jest projekt wykonawczy systemu sygnalizacji poŝarowej (SSP) w budynku Centrum Ekumeniczno-Etnograficznego w Dubinach. Obiekt zlokalizowany jest na działce nr geodezyjny 676 przy ul. Szkolnej 1 w Dubinach, poczta Hajnówka. Przeznaczeniem systemu sygnalizacji poŝarowej będzie ochrona Ŝycia lub mienia albo obu tych wartości w w/w obiekcie. 3. Zakres projektu Opracowanie obejmuje: dobór elementów detekcyjnych automatycznych i ręcznych, dobór centrali SSP, dobór przewodów oraz sposób prowadzenia instalacji przewodowej w obiekcie, obliczenie rezerwowego źródła zasilania, zestawienie urządzeń i materiałów zasadniczych, schematy i plany systemu sygnalizacji poŝarowej (SSP). 4. Opis techniczny 4.1. System sygnalizacji poŝarowej załoŝenia projektowe ZałoŜenia projektowe oraz wymagania określone przez Inwestora, dotyczące zaprojektowania i wykonania systemu sygnalizacji poŝarowej (SSP) są następujące: ochroną przeciwpoŝarową naleŝy objąć cały budynek, składający się z dwóch kondygnacji nadziemnych, w zakresie detekcji zagroŝenia poŝarowego projektowany system sygnalizacji poŝarowej wykorzystywał będzie punktowe czujki automatyczne oraz ręczne ostrzegacze poŝarowe, przewody instalacji SSP układane będą podtynkowo, alarm poŝarowy rozgłaszany będzie za pomocą sygnalizatorów akustyczno-optycznych, montowanych we wskazanych miejscach Analiza zjawiska poŝarowego Ze względu na typ konstrukcji budynku, jak i jego przeznaczenie oraz wyposaŝenie naleŝy oczekiwać, Ŝe powodem zagroŝenia moŝe być zaprószenie ognia, zwarcie instalacji elektrycznej, prace remontowe, budowlane i inne. Przyjęto, Ŝe zjawiskiem poŝarowym, które moŝe pojawić jako pierwsze, będzie tlenie, a czynnikiem, którego naleŝy spodziewać się w pierwszej fazie rozwoju ewentualnego poŝaru będzie najprawdopodobniej dym Opis projektowanego systemu sygnalizacji poŝarowej System sygnalizacji poŝarowej (SSP) złoŝony będzie z następujących elementów: automatyczne elementy detekcyjne ręczne ostrzegacze poŝarowe centrala SSP sygnalizatory poŝarowe okablowanie SSP Centrala sygnalizacji poŝarowej W systemie sygnalizacji poŝarowej (SSP) przewidziano wykorzystanie adresowalnej centrali poŝarowej typu FC-330A-ECO1 SIEMENS. Jest to centrala posiadająca moŝliwość obsługi maksymalnie 1-pętli adresowalnej, o maksymalnej liczbie adresów 128. Zadaniem centrali jest: sygnalizowanie o zagroŝeniu poŝarowym, wykrytym przez czujki automatyczne oraz ręczne ostrzegacze poŝarowe ROP, wskazanie miejsca zagroŝonego poŝarem. Ponadto system moŝe wykryć i zasygnalizować: brak czujki, zwarcie lub przerwę w linii dozorowej, uszkodzenie zasilania. 3

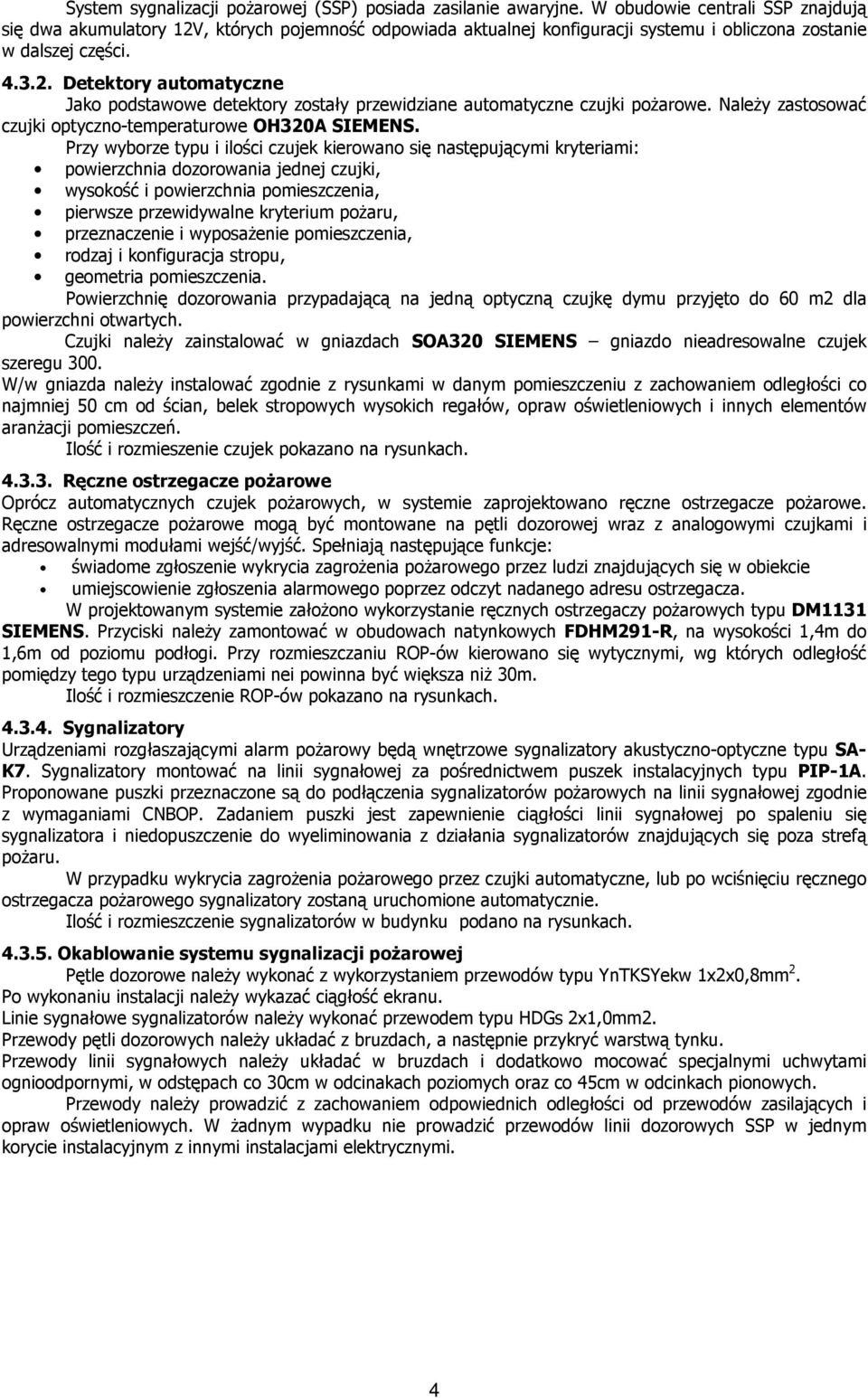

5 System sygnalizacji poŝarowej (SSP) posiada zasilanie awaryjne. W obudowie centrali SSP znajdują się dwa akumulatory 12V, których pojemność odpowiada aktualnej konfiguracji systemu i obliczona zostanie w dalszej części Detektory automatyczne Jako podstawowe detektory zostały przewidziane automatyczne czujki poŝarowe. NaleŜy zastosować czujki optyczno-temperaturowe OH320A SIEMENS. Przy wyborze typu i ilości czujek kierowano się następującymi kryteriami: powierzchnia dozorowania jednej czujki, wysokość i powierzchnia pomieszczenia, pierwsze przewidywalne kryterium poŝaru, przeznaczenie i wyposaŝenie pomieszczenia, rodzaj i konfiguracja stropu, geometria pomieszczenia. Powierzchnię dozorowania przypadającą na jedną optyczną czujkę dymu przyjęto do 60 m2 dla powierzchni otwartych. Czujki naleŝy zainstalować w gniazdach SOA320 SIEMENS gniazdo nieadresowalne czujek szeregu 300. W/w gniazda naleŝy instalować zgodnie z rysunkami w danym pomieszczeniu z zachowaniem odległości co najmniej 50 cm od ścian, belek stropowych wysokich regałów, opraw oświetleniowych i innych elementów aranŝacji pomieszczeń. Ilość i rozmieszenie czujek pokazano na rysunkach Ręczne ostrzegacze poŝarowe Oprócz automatycznych czujek poŝarowych, w systemie zaprojektowano ręczne ostrzegacze poŝarowe. Ręczne ostrzegacze poŝarowe mogą być montowane na pętli dozorowej wraz z analogowymi czujkami i adresowalnymi modułami wejść/wyjść. Spełniają następujące funkcje: świadome zgłoszenie wykrycia zagroŝenia poŝarowego przez ludzi znajdujących się w obiekcie umiejscowienie zgłoszenia alarmowego poprzez odczyt nadanego adresu ostrzegacza. W projektowanym systemie załoŝono wykorzystanie ręcznych ostrzegaczy poŝarowych typu DM1131 SIEMENS. Przyciski naleŝy zamontować w obudowach natynkowych FDHM291-R, na wysokości 1,4m do 1,6m od poziomu podłogi. Przy rozmieszczaniu ROP-ów kierowano się wytycznymi, wg których odległość pomiędzy tego typu urządzeniami nei powinna być większa niŝ 30m. Ilość i rozmieszczenie ROP-ów pokazano na rysunkach Sygnalizatory Urządzeniami rozgłaszającymi alarm poŝarowy będą wnętrzowe sygnalizatory akustyczno-optyczne typu SA- K7. Sygnalizatory montować na linii sygnałowej za pośrednictwem puszek instalacyjnych typu PIP-1A. Proponowane puszki przeznaczone są do podłączenia sygnalizatorów poŝarowych na linii sygnałowej zgodnie z wymaganiami CNBOP. Zadaniem puszki jest zapewnienie ciągłości linii sygnałowej po spaleniu się sygnalizatora i niedopuszczenie do wyeliminowania z działania sygnalizatorów znajdujących się poza strefą poŝaru. W przypadku wykrycia zagroŝenia poŝarowego przez czujki automatyczne, lub po wciśnięciu ręcznego ostrzegacza poŝarowego sygnalizatory zostaną uruchomione automatycznie. Ilość i rozmieszczenie sygnalizatorów w budynku podano na rysunkach Okablowanie systemu sygnalizacji poŝarowej Pętle dozorowe naleŝy wykonać z wykorzystaniem przewodów typu YnTKSYekw 1x2x0,8mm 2. Po wykonaniu instalacji naleŝy wykazać ciągłość ekranu. Linie sygnałowe sygnalizatorów naleŝy wykonać przewodem typu HDGs 2x1,0mm2. Przewody pętli dozorowych naleŝy układać z bruzdach, a następnie przykryć warstwą tynku. Przewody linii sygnałowych naleŝy układać w bruzdach i dodatkowo mocować specjalnymi uchwytami ognioodpornymi, w odstępach co 30cm w odcinakach poziomych oraz co 45cm w odcinkach pionowych. Przewody naleŝy prowadzić z zachowaniem odpowiednich odległości od przewodów zasilających i opraw oświetleniowych. W Ŝadnym wypadku nie prowadzić przewodów linii dozorowych SSP w jednym korycie instalacyjnym z innymi instalacjami elektrycznymi. 4

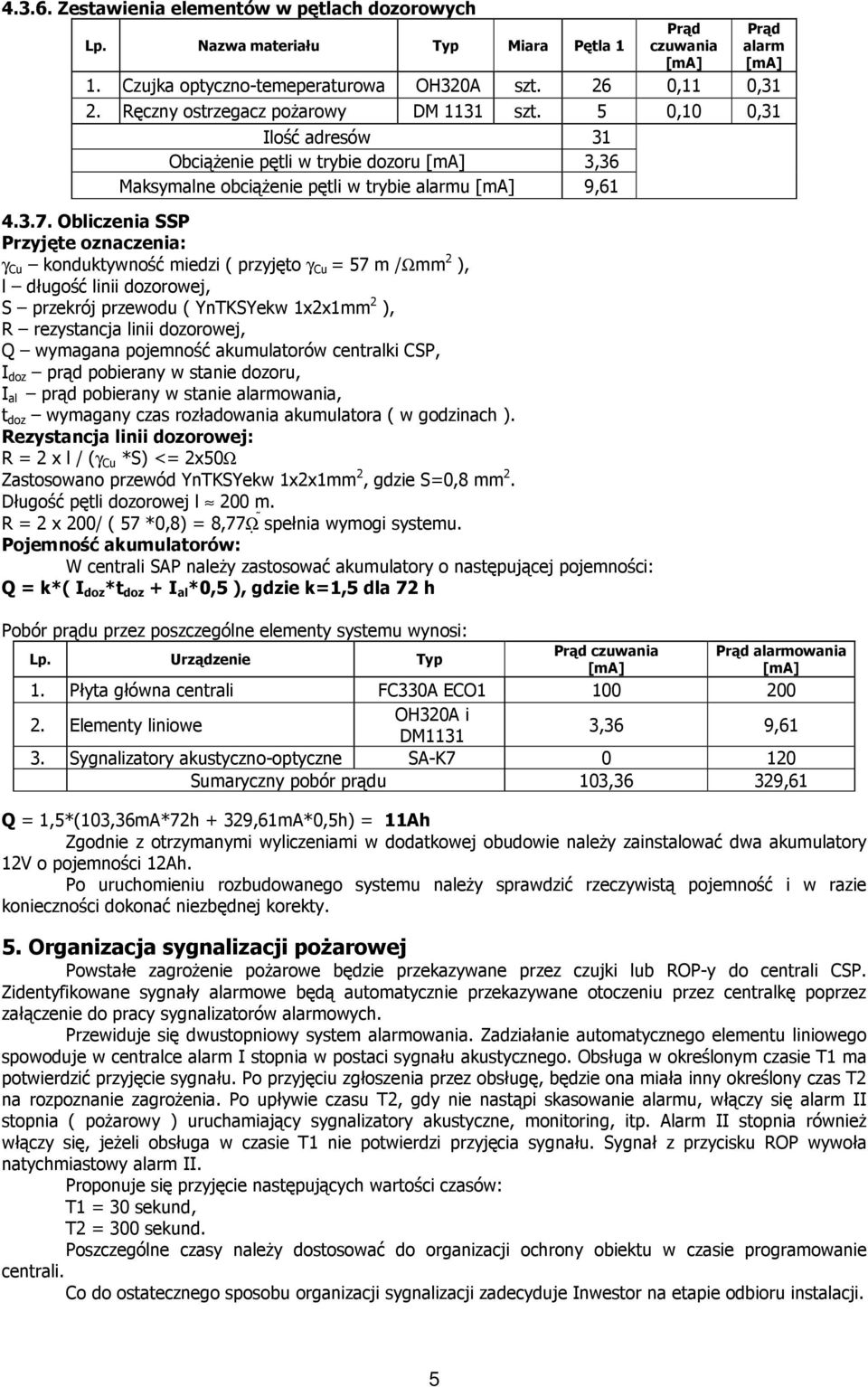

6 Zestawienia elementów w pętlach dozorowych Lp. Nazwa materiału Typ Miara Pętla 1 Prąd czuwania [ma] Prąd alarm [ma] 1. Czujka optyczno-temeperaturowa OH320A szt. 26 0,11 0,31 2. Ręczny ostrzegacz poŝarowy DM 1131 szt. 5 0,10 0,31 Ilość adresów 31 ObciąŜenie pętli w trybie dozoru [ma] 3,36 Maksymalne obciąŝenie pętli w trybie alarmu [ma] 9, Obliczenia SSP Przyjęte oznaczenia: γ Cu konduktywność miedzi ( przyjęto γ Cu = 57 m /Ωmm 2 ), l długość linii dozorowej, S przekrój przewodu ( YnTKSYekw 1x2x1mm 2 ), R rezystancja linii dozorowej, Q wymagana pojemność akumulatorów centralki CSP, I doz prąd pobierany w stanie dozoru, I al prąd pobierany w stanie alarmowania, t doz wymagany czas rozładowania akumulatora ( w godzinach ). Rezystancja linii dozorowej: R = 2 x l / (γ Cu *S) <= 2x50Ω Zastosowano przewód YnTKSYekw 1x2x1mm 2, gdzie S=0,8 mm 2. Długość pętli dozorowej l 200 m. R = 2 x 200/ ( 57 *0,8) = 8,77Ω spełnia wymogi systemu. Pojemność akumulatorów: W centrali SAP naleŝy zastosować akumulatory o następującej pojemności: Q = k*( I doz *t doz + I al *0,5 ), gdzie k=1,5 dla 72 h Pobór prądu przez poszczególne elementy systemu wynosi: Lp. Urządzenie Typ Prąd czuwania Prąd alarmowania [ma] [ma] 1. Płyta główna centrali FC330A ECO Elementy liniowe OH320A i DM1131 3,36 9,61 3. Sygnalizatory akustyczno-optyczne SA-K Sumaryczny pobór prądu 103,36 329,61 Q = 1,5*(103,36mA*72h + 329,61mA*0,5h) = 11Ah Zgodnie z otrzymanymi wyliczeniami w dodatkowej obudowie naleŝy zainstalować dwa akumulatory 12V o pojemności 12Ah. Po uruchomieniu rozbudowanego systemu naleŝy sprawdzić rzeczywistą pojemność i w razie konieczności dokonać niezbędnej korekty. 5. Organizacja sygnalizacji poŝarowej Powstałe zagroŝenie poŝarowe będzie przekazywane przez czujki lub ROP-y do centrali CSP. Zidentyfikowane sygnały alarmowe będą automatycznie przekazywane otoczeniu przez centralkę poprzez załączenie do pracy sygnalizatorów alarmowych. Przewiduje się dwustopniowy system alarmowania. Zadziałanie automatycznego elementu liniowego spowoduje w centralce alarm I stopnia w postaci sygnału akustycznego. Obsługa w określonym czasie T1 ma potwierdzić przyjęcie sygnału. Po przyjęciu zgłoszenia przez obsługę, będzie ona miała inny określony czas T2 na rozpoznanie zagroŝenia. Po upływie czasu T2, gdy nie nastąpi skasowanie alarmu, włączy się alarm II stopnia ( poŝarowy ) uruchamiający sygnalizatory akustyczne, monitoring, itp. Alarm II stopnia równieŝ włączy się, jeŝeli obsługa w czasie T1 nie potwierdzi przyjęcia sygnału. Sygnał z przycisku ROP wywoła natychmiastowy alarm II. Proponuje się przyjęcie następujących wartości czasów: T1 = 30 sekund, T2 = 300 sekund. Poszczególne czasy naleŝy dostosować do organizacji ochrony obiektu w czasie programowanie centrali. Co do ostatecznego sposobu organizacji sygnalizacji zadecyduje Inwestor na etapie odbioru instalacji. 5

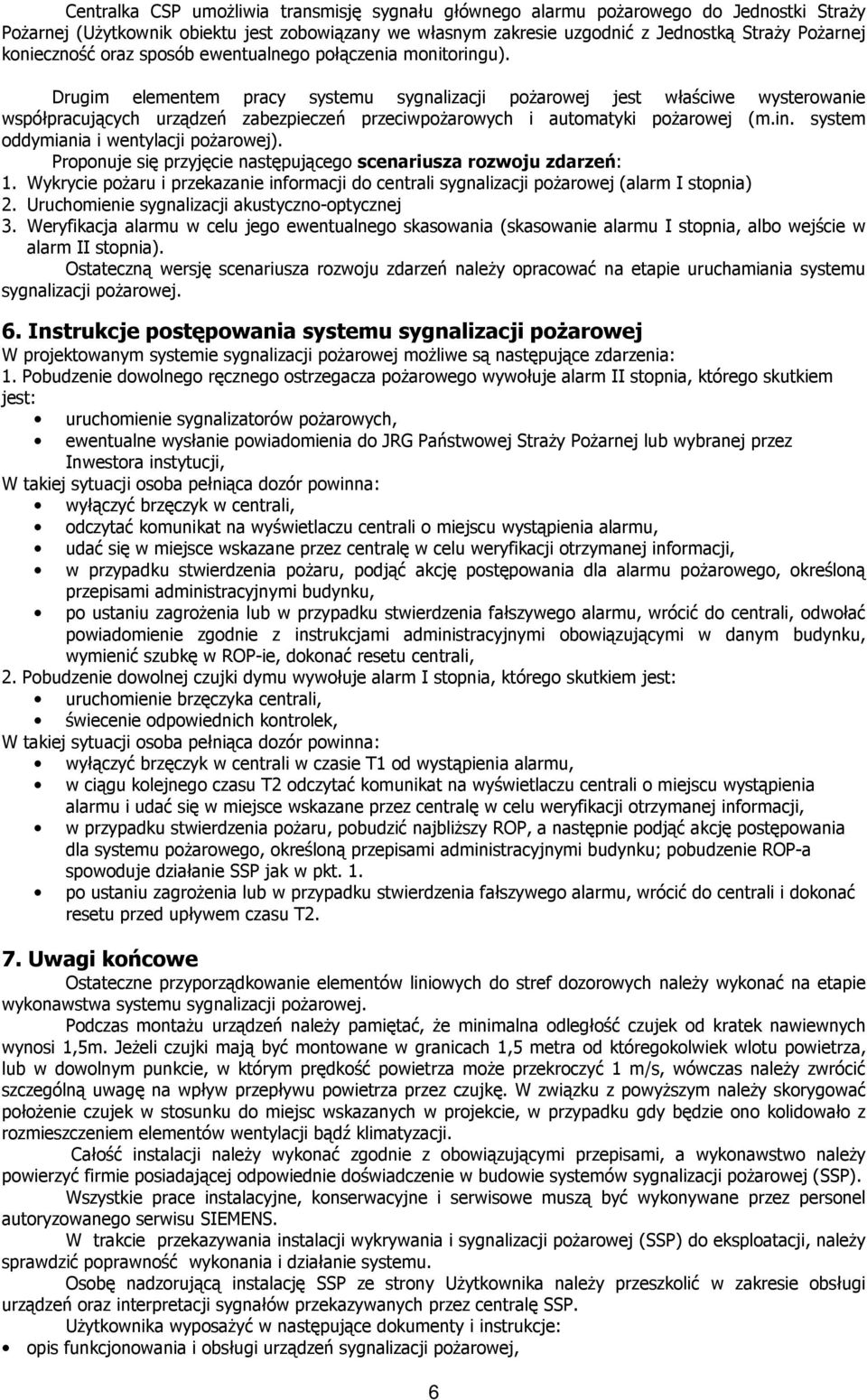

7 Centralka CSP umoŝliwia transmisję sygnału głównego alarmu poŝarowego do Jednostki StraŜy PoŜarnej (UŜytkownik obiektu jest zobowiązany we własnym zakresie uzgodnić z Jednostką StraŜy PoŜarnej konieczność oraz sposób ewentualnego połączenia monitoringu). Drugim elementem pracy systemu sygnalizacji poŝarowej jest właściwe wysterowanie współpracujących urządzeń zabezpieczeń przeciwpoŝarowych i automatyki poŝarowej (m.in. system oddymiania i wentylacji poŝarowej). Proponuje się przyjęcie następującego scenariusza rozwoju zdarzeń: 1. Wykrycie poŝaru i przekazanie informacji do centrali sygnalizacji poŝarowej (alarm I stopnia) 2. Uruchomienie sygnalizacji akustyczno-optycznej 3. Weryfikacja alarmu w celu jego ewentualnego skasowania (skasowanie alarmu I stopnia, albo wejście w alarm II stopnia). Ostateczną wersję scenariusza rozwoju zdarzeń naleŝy opracować na etapie uruchamiania systemu sygnalizacji poŝarowej. 6. Instrukcje postępowania systemu sygnalizacji poŝarowej W projektowanym systemie sygnalizacji poŝarowej moŝliwe są następujące zdarzenia: 1. Pobudzenie dowolnego ręcznego ostrzegacza poŝarowego wywołuje alarm II stopnia, którego skutkiem jest: uruchomienie sygnalizatorów poŝarowych, ewentualne wysłanie powiadomienia do JRG Państwowej StraŜy PoŜarnej lub wybranej przez Inwestora instytucji, W takiej sytuacji osoba pełniąca dozór powinna: wyłączyć brzęczyk w centrali, odczytać komunikat na wyświetlaczu centrali o miejscu wystąpienia alarmu, udać się w miejsce wskazane przez centralę w celu weryfikacji otrzymanej informacji, w przypadku stwierdzenia poŝaru, podjąć akcję postępowania dla alarmu poŝarowego, określoną przepisami administracyjnymi budynku, po ustaniu zagroŝenia lub w przypadku stwierdzenia fałszywego alarmu, wrócić do centrali, odwołać powiadomienie zgodnie z instrukcjami administracyjnymi obowiązującymi w danym budynku, wymienić szubkę w ROP-ie, dokonać resetu centrali, 2. Pobudzenie dowolnej czujki dymu wywołuje alarm I stopnia, którego skutkiem jest: uruchomienie brzęczyka centrali, świecenie odpowiednich kontrolek, W takiej sytuacji osoba pełniąca dozór powinna: wyłączyć brzęczyk w centrali w czasie T1 od wystąpienia alarmu, w ciągu kolejnego czasu T2 odczytać komunikat na wyświetlaczu centrali o miejscu wystąpienia alarmu i udać się w miejsce wskazane przez centralę w celu weryfikacji otrzymanej informacji, w przypadku stwierdzenia poŝaru, pobudzić najbliŝszy ROP, a następnie podjąć akcję postępowania dla systemu poŝarowego, określoną przepisami administracyjnymi budynku; pobudzenie ROP-a spowoduje działanie SSP jak w pkt. 1. po ustaniu zagroŝenia lub w przypadku stwierdzenia fałszywego alarmu, wrócić do centrali i dokonać resetu przed upływem czasu T2. 7. Uwagi końcowe Ostateczne przyporządkowanie elementów liniowych do stref dozorowych naleŝy wykonać na etapie wykonawstwa systemu sygnalizacji poŝarowej. Podczas montaŝu urządzeń naleŝy pamiętać, Ŝe minimalna odległość czujek od kratek nawiewnych wynosi 1,5m. JeŜeli czujki mają być montowane w granicach 1,5 metra od któregokolwiek wlotu powietrza, lub w dowolnym punkcie, w którym prędkość powietrza moŝe przekroczyć 1 m/s, wówczas naleŝy zwrócić szczególną uwagę na wpływ przepływu powietrza przez czujkę. W związku z powyŝszym naleŝy skorygować połoŝenie czujek w stosunku do miejsc wskazanych w projekcie, w przypadku gdy będzie ono kolidowało z rozmieszczeniem elementów wentylacji bądź klimatyzacji. Całość instalacji naleŝy wykonać zgodnie z obowiązującymi przepisami, a wykonawstwo naleŝy powierzyć firmie posiadającej odpowiednie doświadczenie w budowie systemów sygnalizacji poŝarowej (SSP). Wszystkie prace instalacyjne, konserwacyjne i serwisowe muszą być wykonywane przez personel autoryzowanego serwisu SIEMENS. W trakcie przekazywania instalacji wykrywania i sygnalizacji poŝarowej (SSP) do eksploatacji, naleŝy sprawdzić poprawność wykonania i działanie systemu. Osobę nadzorującą instalację SSP ze strony UŜytkownika naleŝy przeszkolić w zakresie obsługi urządzeń oraz interpretacji sygnałów przekazywanych przez centralę SSP. UŜytkownika wyposaŝyć w następujące dokumenty i instrukcje: opis funkcjonowania i obsługi urządzeń sygnalizacji poŝarowej, 6

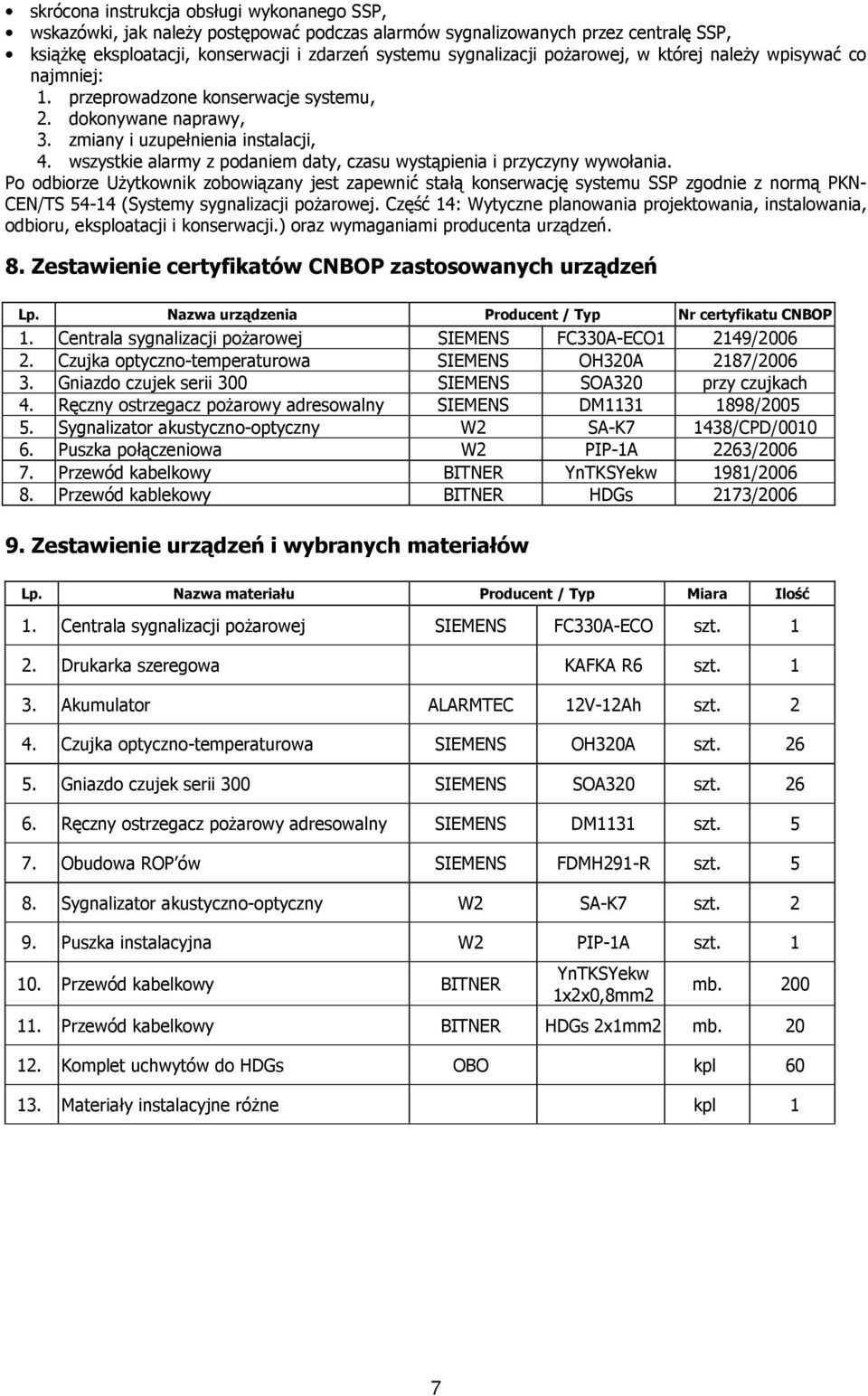

8 skrócona instrukcja obsługi wykonanego SSP, wskazówki, jak naleŝy postępować podczas alarmów sygnalizowanych przez centralę SSP, ksiąŝkę eksploatacji, konserwacji i zdarzeń systemu sygnalizacji poŝarowej, w której naleŝy wpisywać co najmniej: 1. przeprowadzone konserwacje systemu, 2. dokonywane naprawy, 3. zmiany i uzupełnienia instalacji, 4. wszystkie alarmy z podaniem daty, czasu wystąpienia i przyczyny wywołania. Po odbiorze UŜytkownik zobowiązany jest zapewnić stałą konserwację systemu SSP zgodnie z normą PKN- CEN/TS (Systemy sygnalizacji poŝarowej. Część 14: Wytyczne planowania projektowania, instalowania, odbioru, eksploatacji i konserwacji.) oraz wymaganiami producenta urządzeń. 8. Zestawienie certyfikatów CNBOP zastosowanych urządzeń Lp. Nazwa urządzenia Producent / Typ Nr certyfikatu CNBOP 1. Centrala sygnalizacji poŝarowej SIEMENS FC330A-ECO1 2149/ Czujka optyczno-temperaturowa SIEMENS OH320A 2187/ Gniazdo czujek serii 300 SIEMENS SOA320 przy czujkach 4. Ręczny ostrzegacz poŝarowy adresowalny SIEMENS DM / Sygnalizator akustyczno-optyczny W2 SA-K7 1438/CPD/ Puszka połączeniowa W2 PIP-1A 2263/ Przewód kabelkowy BITNER YnTKSYekw 1981/ Przewód kablekowy BITNER HDGs 2173/ Zestawienie urządzeń i wybranych materiałów Lp. Nazwa materiału Producent / Typ Miara Ilość 1. Centrala sygnalizacji poŝarowej SIEMENS FC330A-ECO szt Drukarka szeregowa KAFKA R6 szt Akumulator ALARMTEC 12V-12Ah szt Czujka optyczno-temperaturowa SIEMENS OH320A szt Gniazdo czujek serii 300 SIEMENS SOA320 szt Ręczny ostrzegacz poŝarowy adresowalny SIEMENS DM1131 szt Obudowa ROP ów SIEMENS FDMH291-R szt Sygnalizator akustyczno-optyczny W2 SA-K7 szt Puszka instalacyjna W2 PIP-1A szt Przewód kabelkowy BITNER YnTKSYekw 1x2x0,8mm2 mb Przewód kabelkowy BITNER HDGs 2x1mm2 mb Komplet uchwytów do HDGs OBO kpl Materiały instalacyjne róŝne kpl 1 7

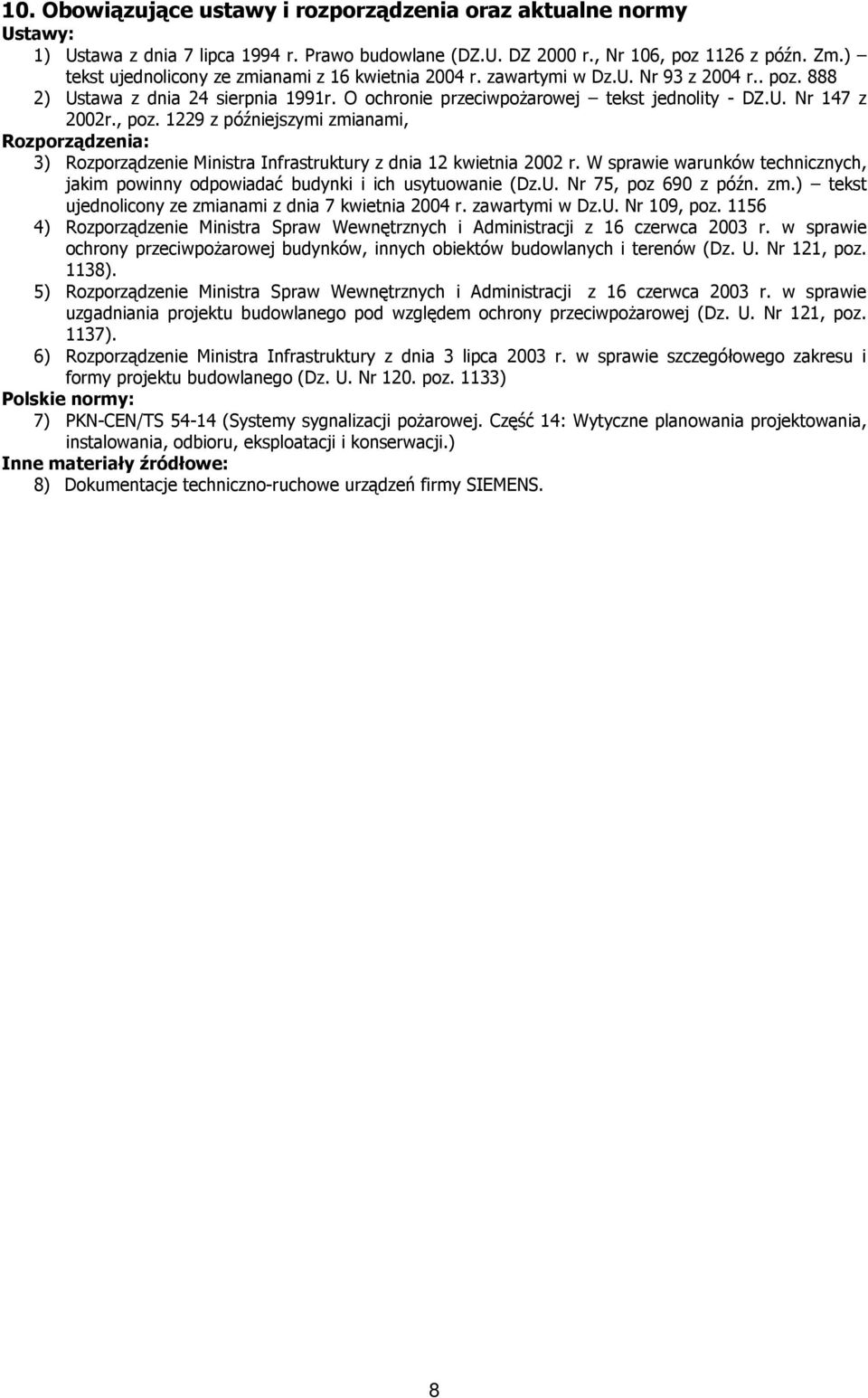

9 10. Obowiązujące ustawy i rozporządzenia oraz aktualne normy Ustawy: 1) Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (DZ.U. DZ 2000 r., Nr 106, poz 1126 z późn. Zm.) tekst ujednolicony ze zmianami z 16 kwietnia 2004 r. zawartymi w Dz.U. Nr 93 z 2004 r.. poz ) Ustawa z dnia 24 sierpnia 1991r. O ochronie przeciwpoŝarowej tekst jednolity - DZ.U. Nr 147 z 2002r., poz z późniejszymi zmianami, Rozporządzenia: 3) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. W sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75, poz 690 z późn. zm.) tekst ujednolicony ze zmianami z dnia 7 kwietnia 2004 r. zawartymi w Dz.U. Nr 109, poz ) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z 16 czerwca 2003 r. w sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 121, poz. 1138). 5) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpoŝarowej (Dz. U. Nr 121, poz. 1137). 6) Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. Nr 120. poz. 1133) Polskie normy: 7) PKN-CEN/TS (Systemy sygnalizacji poŝarowej. Część 14: Wytyczne planowania projektowania, instalowania, odbioru, eksploatacji i konserwacji.) Inne materiały źródłowe: 8) Dokumentacje techniczno-ruchowe urządzeń firmy SIEMENS. 8

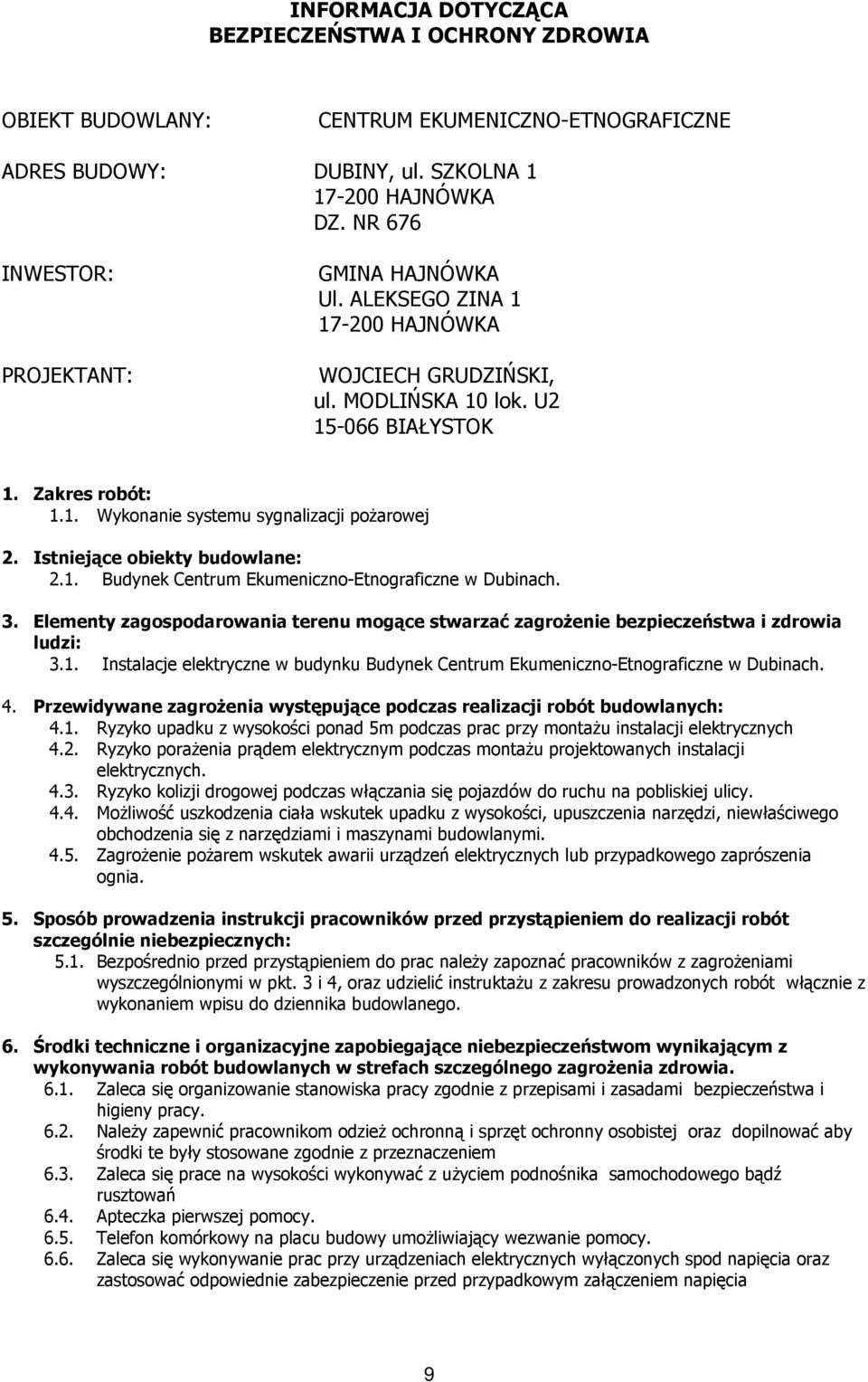

10 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA OBIEKT BUDOWLANY: CENTRUM EKUMENICZNO-ETNOGRAFICZNE ADRES BUDOWY: DUBINY, ul. SZKOLNA HAJNÓWKA DZ. NR 676 INWESTOR: PROJEKTANT: GMINA HAJNÓWKA Ul. ALEKSEGO ZINA HAJNÓWKA WOJCIECH GRUDZIŃSKI, ul. MODLIŃSKA 10 lok. U BIAŁYSTOK 1. Zakres robót: 1.1. Wykonanie systemu sygnalizacji poŝarowej 2. Istniejące obiekty budowlane: 2.1. Budynek Centrum Ekumeniczno-Etnograficzne w Dubinach. 3. Elementy zagospodarowania terenu mogące stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi: 3.1. Instalacje elektryczne w budynku Budynek Centrum Ekumeniczno-Etnograficzne w Dubinach. 4. Przewidywane zagroŝenia występujące podczas realizacji robót budowlanych: 4.1. Ryzyko upadku z wysokości ponad 5m podczas prac przy montaŝu instalacji elektrycznych 4.2. Ryzyko poraŝenia prądem elektrycznym podczas montaŝu projektowanych instalacji elektrycznych Ryzyko kolizji drogowej podczas włączania się pojazdów do ruchu na pobliskiej ulicy MoŜliwość uszkodzenia ciała wskutek upadku z wysokości, upuszczenia narzędzi, niewłaściwego obchodzenia się z narzędziami i maszynami budowlanymi ZagroŜenie poŝarem wskutek awarii urządzeń elektrycznych lub przypadkowego zaprószenia ognia. 5. Sposób prowadzenia instrukcji pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: 5.1. Bezpośrednio przed przystąpieniem do prac naleŝy zapoznać pracowników z zagroŝeniami wyszczególnionymi w pkt. 3 i 4, oraz udzielić instruktaŝu z zakresu prowadzonych robót włącznie z wykonaniem wpisu do dziennika budowlanego. 6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia Zaleca się organizowanie stanowiska pracy zgodnie z przepisami i zasadami bezpieczeństwa i higieny pracy NaleŜy zapewnić pracownikom odzieŝ ochronną i sprzęt ochronny osobistej oraz dopilnować aby środki te były stosowane zgodnie z przeznaczeniem 6.3. Zaleca się prace na wysokości wykonywać z uŝyciem podnośnika samochodowego bądź rusztowań 6.4. Apteczka pierwszej pomocy Telefon komórkowy na placu budowy umoŝliwiający wezwanie pomocy Zaleca się wykonywanie prac przy urządzeniach elektrycznych wyłączonych spod napięcia oraz zastosować odpowiednie zabezpieczenie przed przypadkowym załączeniem napięcia 9
