OPIS TECHNICZNY DO PROJEKTU WYKONAWCZEGO ROZBUDOWA I PRZEBUDOWA BUDYNKU BIUROWEGO RARR S.A.

Transkrypt

1

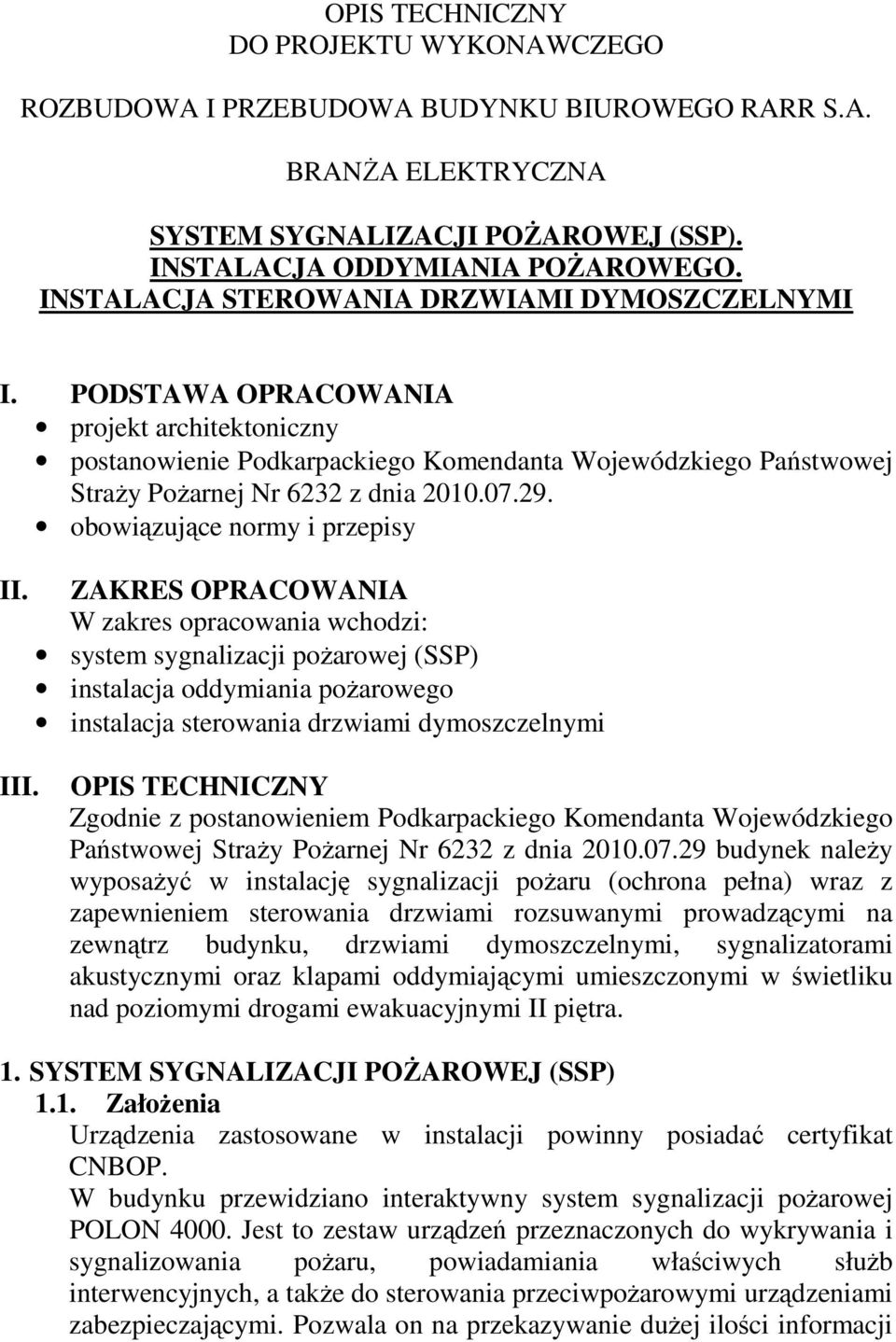

2 OPIS TECHNICZNY DO PROJEKTU WYKONAWCZEGO ROZBUDOWA I PRZEBUDOWA BUDYNKU BIUROWEGO RARR S.A. BRANśA ELEKTRYCZNA SYSTEM SYGNALIZACJI POśAROWEJ (SSP). INSTALACJA ODDYMIANIA POśAROWEGO. INSTALACJA STEROWANIA DRZWIAMI DYMOSZCZELNYMI I. PODSTAWA OPRACOWANIA projekt architektoniczny postanowienie Podkarpackiego Komendanta Wojewódzkiego Państwowej StraŜy PoŜarnej Nr 6232 z dnia obowiązujące normy i przepisy II. ZAKRES OPRACOWANIA W zakres opracowania wchodzi: system sygnalizacji poŝarowej (SSP) instalacja oddymiania poŝarowego instalacja sterowania drzwiami dymoszczelnymi III. OPIS TECHNICZNY Zgodnie z postanowieniem Podkarpackiego Komendanta Wojewódzkiego Państwowej StraŜy PoŜarnej Nr 6232 z dnia budynek naleŝy wyposaŝyć w instalację sygnalizacji poŝaru (ochrona pełna) wraz z zapewnieniem sterowania drzwiami rozsuwanymi prowadzącymi na zewnątrz budynku, drzwiami dymoszczelnymi, sygnalizatorami akustycznymi oraz klapami oddymiającymi umieszczonymi w świetliku nad poziomymi drogami ewakuacyjnymi II piętra. 1. SYSTEM SYGNALIZACJI POśAROWEJ (SSP) 1.1. ZałoŜenia Urządzenia zastosowane w instalacji powinny posiadać certyfikat CNBOP. W budynku przewidziano interaktywny system sygnalizacji poŝarowej POLON Jest to zestaw urządzeń przeznaczonych do wykrywania i sygnalizowania poŝaru, powiadamiania właściwych słuŝb interwencyjnych, a takŝe do sterowania przeciwpoŝarowymi urządzeniami zabezpieczającymi. Pozwala on na przekazywanie duŝej ilości informacji

3 cyfrowych do systemu integracji cyfrowych i nadzoru, a takŝe do systemów monitoringu poŝarowego. System POLON 4000 to system wykrywania poŝaru w pierwszej fazie jego rozwoju. Bazuje na koncepcji inteligentnej współpracy pomiędzy wszystkimi elementami, które go tworzą. Zastosowany protokół transmisji sygnałów w pętlach dozorowych oraz odpowiednie oprogramowanie centrali i elementów instalowanych w liniach dozorowych pozwalają na interaktywną współpracę zarówno elementów liniowych z centralą, jak i elementów liniowych pomiędzy sobą. Taka konstrukcja systemu wykrywania poŝaru daje moŝliwości precyzyjnej, automatycznej analizy zachodzących w chronionym obiekcie zjawisk. W czasie pozyskania informacji zapewnia dokładną analizę obserwowanego zdarzenia, pozwala na odróŝnienie stanu zagroŝenia poŝarowego od krótkotrwałego zjawiska zakłócającego i pozwala podjąć właściwą decyzję. System ten spełnia wymagania najnowszej normy europejskiej EN54 i ich polskich odpowiedników (PN-E ) Wszystkie elementy liniowe w tym systemie są wyposaŝone w izolatory zwarć z moŝliwością programowego ich załączenia i wyłączenia Skład systemu mikroprocesorowa centrala sygnalizacji poŝarowej POLON 4200 o pojemności 4 adresowalnych pętli dozorowych, w kaŝdej po 64 adresy uniwersalne optyczne czujki dymu DUR-4043 adresowalne ręczne ostrzegacze poŝarowe ROP-4001M adresowalny element kontrolno-sterujący EKS-4001 adresowalny sygnalizator akustyczny SAL-4001 wskaźnik zadziałania WZ Centrala sygnalizacji poŝarowej POLON 4200 Centrala POLON 4200 koordynuje pracę wszystkich urządzeń w systemie oraz podejmuje decyzje o zainicjowaniu alarmu poŝarowego, wysterowaniu urządzeń sygnalizacyjnych i przeciwpoŝarowych oraz o przekazaniu informacji do centrum monitorowania lub systemu nadzoru. Centrala posiada cztery pętle adresowalne z moŝliwością adresowania po 64 elementy liniowe w kaŝdej. Linie dozorowe będą pracować w układzie pętlowym. Eliminuje to uszkodzenia w instalacji w postaci przerwy lub zwarcia fragmentu linii. W przypadku alarmu komunikaty pojawiają się na wyświetlaczu centrali, pozwalając obsłudze na szybką i precyzyjną lokalizację źródła poŝaru. Ponadto istnieje moŝliwość programowania własnych komunikatów, związanych z kontrolą sterowanych przez centralę urządzeń automatyki poŝarowej. Po zadziałania czujki lub ręcznego ostrzegacza w adresowalnej pętli dozorowej, centrala, na

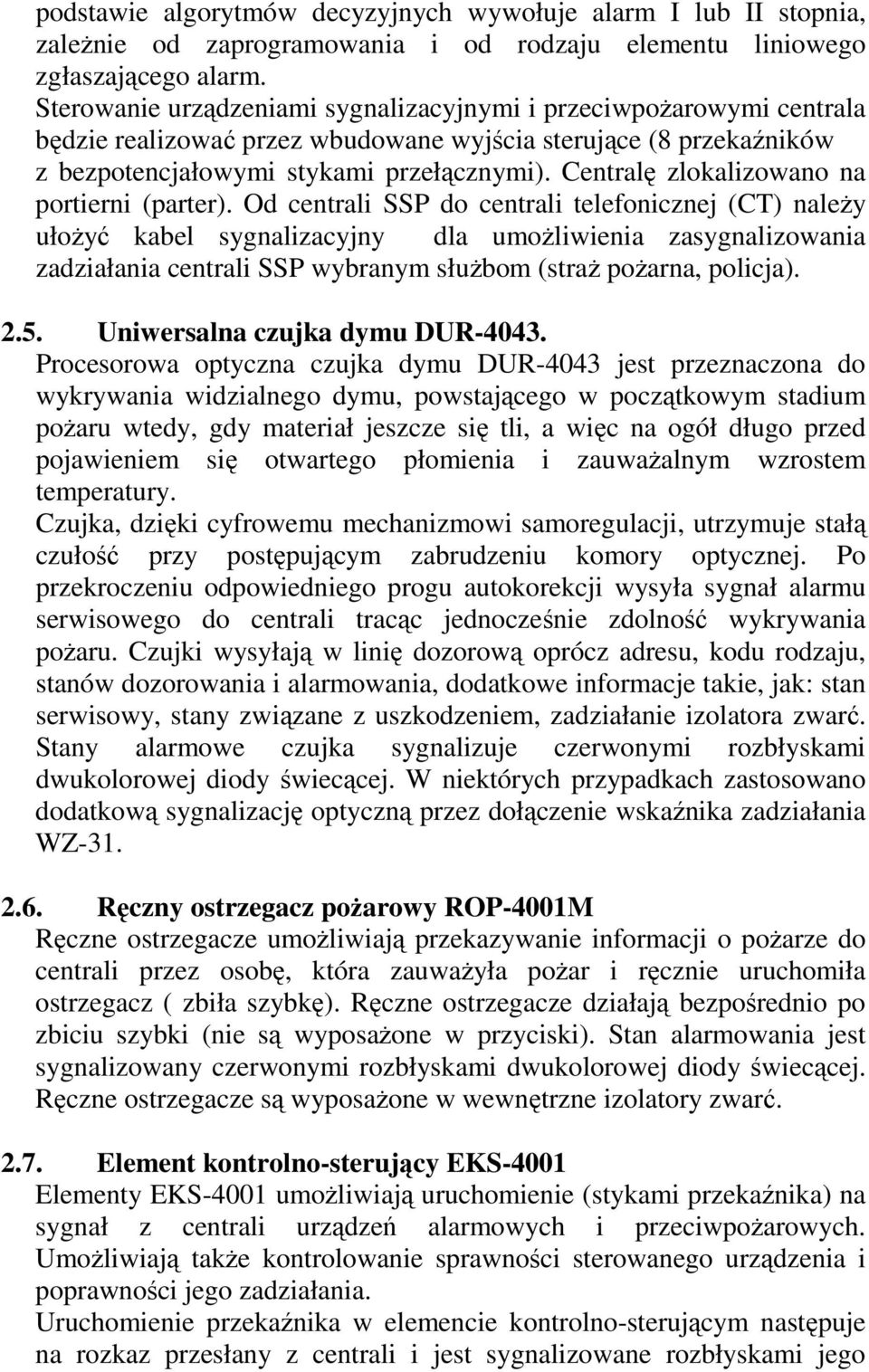

4 podstawie algorytmów decyzyjnych wywołuje alarm I lub II stopnia, zaleŝnie od zaprogramowania i od rodzaju elementu liniowego zgłaszającego alarm. Sterowanie urządzeniami sygnalizacyjnymi i przeciwpoŝarowymi centrala będzie realizować przez wbudowane wyjścia sterujące (8 przekaźników z bezpotencjałowymi stykami przełącznymi). Centralę zlokalizowano na portierni (parter). Od centrali SSP do centrali telefonicznej (CT) naleŝy ułoŝyć kabel sygnalizacyjny dla umoŝliwienia zasygnalizowania zadziałania centrali SSP wybranym słuŝbom (straŝ poŝarna, policja) Uniwersalna czujka dymu DUR Procesorowa optyczna czujka dymu DUR-4043 jest przeznaczona do wykrywania widzialnego dymu, powstającego w początkowym stadium poŝaru wtedy, gdy materiał jeszcze się tli, a więc na ogół długo przed pojawieniem się otwartego płomienia i zauwaŝalnym wzrostem temperatury. Czujka, dzięki cyfrowemu mechanizmowi samoregulacji, utrzymuje stałą czułość przy postępującym zabrudzeniu komory optycznej. Po przekroczeniu odpowiedniego progu autokorekcji wysyła sygnał alarmu serwisowego do centrali tracąc jednocześnie zdolność wykrywania poŝaru. Czujki wysyłają w linię dozorową oprócz adresu, kodu rodzaju, stanów dozorowania i alarmowania, dodatkowe informacje takie, jak: stan serwisowy, stany związane z uszkodzeniem, zadziałanie izolatora zwarć. Stany alarmowe czujka sygnalizuje czerwonymi rozbłyskami dwukolorowej diody świecącej. W niektórych przypadkach zastosowano dodatkową sygnalizację optyczną przez dołączenie wskaźnika zadziałania WZ Ręczny ostrzegacz poŝarowy ROP-4001M Ręczne ostrzegacze umoŝliwiają przekazywanie informacji o poŝarze do centrali przez osobę, która zauwaŝyła poŝar i ręcznie uruchomiła ostrzegacz ( zbiła szybkę). Ręczne ostrzegacze działają bezpośrednio po zbiciu szybki (nie są wyposaŝone w przyciski). Stan alarmowania jest sygnalizowany czerwonymi rozbłyskami dwukolorowej diody świecącej. Ręczne ostrzegacze są wyposaŝone w wewnętrzne izolatory zwarć Element kontrolno-sterujący EKS-4001 Elementy EKS-4001 umoŝliwiają uruchomienie (stykami przekaźnika) na sygnał z centrali urządzeń alarmowych i przeciwpoŝarowych. UmoŜliwiają takŝe kontrolowanie sprawności sterowanego urządzenia i poprawności jego zadziałania. Uruchomienie przekaźnika w elemencie kontrolno-sterującym następuje na rozkaz przesłany z centrali i jest sygnalizowane rozbłyskami jego

5 czerwonej diody świecącej. Jest on wyposaŝony w wewnętrzny izolator zwarć. Elementy EKS-4001 przewidziano w pomieszczeniach central wentylacyjnych. UmoŜliwią one w razie poŝaru zasterowanie klapami p.poŝarowymi wentylacji. Dodatkowo od kaŝdej centrali wentylacyjnej naleŝy ułoŝyć przewód sterowniczy ognioodporny do centrali SSP, umoŝliwiający wyłączenie central wentylacyjnych w przypadku poŝaru Adresowalny sygnalizator SAL Do lokalnego sygnalizowania poŝaru przeznaczony jest adresowalny w pętlach dozorowych sygnalizator SAL Sygnalizator jest instalowany w gnieździe G-40S. Zasilany będzie z adresowalnej pętli dozorowej (85dB). Sygnalizator SAL-4001 jest wyposaŝony w wewnętrzny izolator zwarć Rozwiązania instalacyjne. Instalację SSP naleŝy wykonać przewodami typu HLGsekwf 2x1. Przewody naleŝy układać w przestrzeniach międzystropowych na uchwytach o wytrzymałości ogniowej min. E30 np. f-my BAKS lub f-my OBO Bettermann.. W pionie przewody układać w rurkach instalacyjnych p/t. W miarę moŝliwości, naleŝy unikać wykonywania połączeń kabli poza obudowami łączonych urządzeń i elementów. JeŜeli nie da się uniknąć połączeń przelotowych kabli, to powinny być one wykonane w odpowiednich puszkach rozdzielczych (np. puszka łączeniowa WKE f-my BAKS), oznakowanych w taki sposób, aby nie było moŝliwości pomylenia ich z innymi instalacjami. Na konstrukcji świetlika przewody do czujek układać w profilach aluminiowych. Czujki nie powinny być umieszczane bezpośrednio na wlocie świeŝego powietrza z instalacji wentylacji. NaleŜy zachować odległość określoną w normie PN-E Wszystkie przepusty kablowe przez ściany, podłogi lub stropy, stanowiące oddzielenia strefy poŝarowej, naleŝy wykonać w klasie odporności ogniowej, odpowiadającej klasie elementów budowlanych, przez które przechodzą. Schemat blokowy instalacji sygnalizacji poŝaru pokazano na rys. nr INSTALACJA ODDYMIANIA POśAROWEGO. W świetliku nad poziomymi drogami ewakuacyjnymi przewidziane są klapy oddymiające. Do sterowania klapami przewidziano centrale oddymiania typu mcr A (szt.3) i centralkę pogodową mrc P-054 z zestawem czujników. Czujniki naleŝy mocować powyŝej szczytu dachu na specjalnej

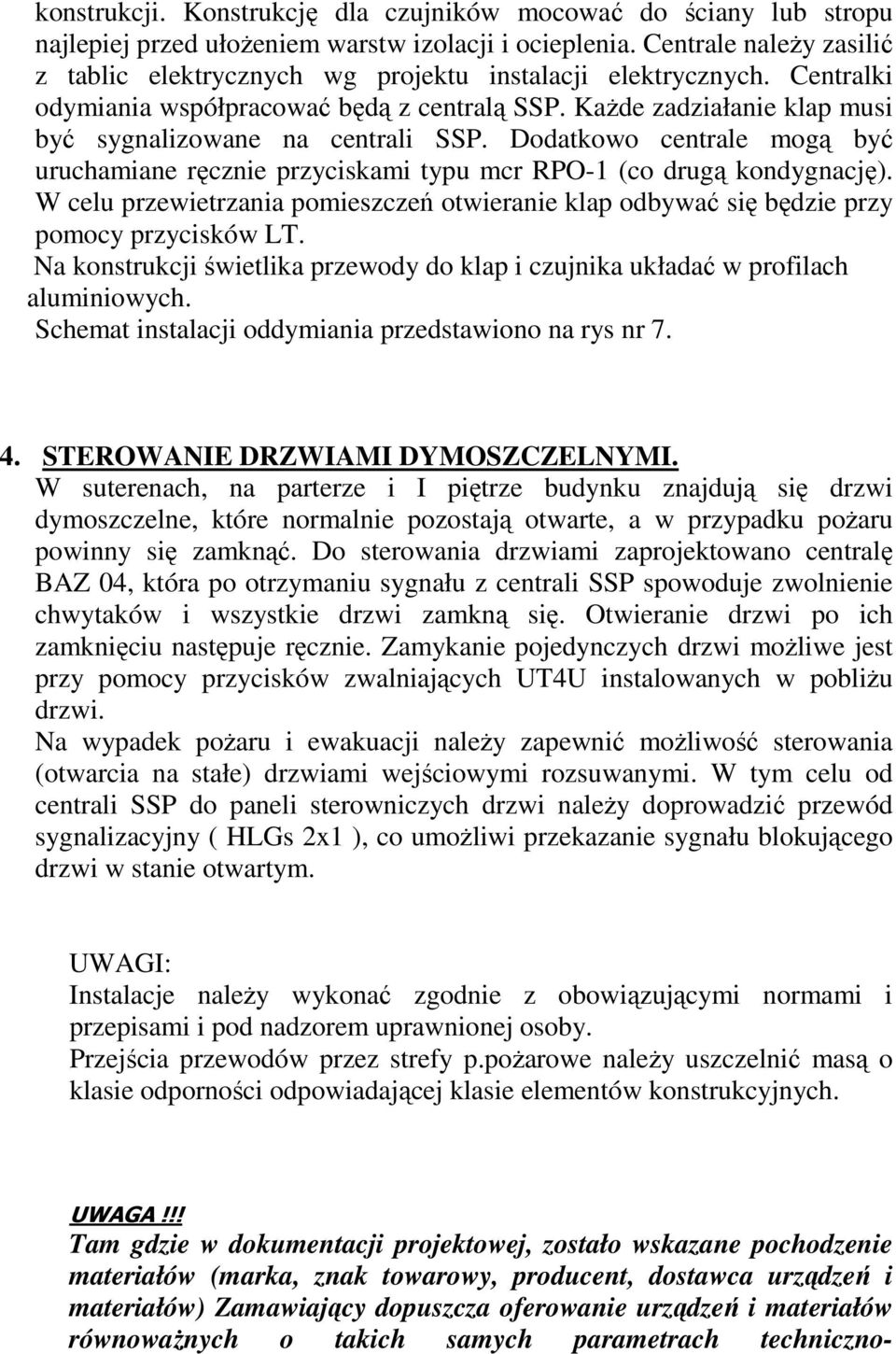

6 konstrukcji. Konstrukcję dla czujników mocować do ściany lub stropu najlepiej przed ułoŝeniem warstw izolacji i ocieplenia. Centrale naleŝy zasilić z tablic elektrycznych wg projektu instalacji elektrycznych. Centralki odymiania współpracować będą z centralą SSP. KaŜde zadziałanie klap musi być sygnalizowane na centrali SSP. Dodatkowo centrale mogą być uruchamiane ręcznie przyciskami typu mcr RPO-1 (co drugą kondygnację). W celu przewietrzania pomieszczeń otwieranie klap odbywać się będzie przy pomocy przycisków LT. Na konstrukcji świetlika przewody do klap i czujnika układać w profilach aluminiowych. Schemat instalacji oddymiania przedstawiono na rys nr STEROWANIE DRZWIAMI DYMOSZCZELNYMI. W suterenach, na parterze i I piętrze budynku znajdują się drzwi dymoszczelne, które normalnie pozostają otwarte, a w przypadku poŝaru powinny się zamknąć. Do sterowania drzwiami zaprojektowano centralę BAZ 04, która po otrzymaniu sygnału z centrali SSP spowoduje zwolnienie chwytaków i wszystkie drzwi zamkną się. Otwieranie drzwi po ich zamknięciu następuje ręcznie. Zamykanie pojedynczych drzwi moŝliwe jest przy pomocy przycisków zwalniających UT4U instalowanych w pobliŝu drzwi. Na wypadek poŝaru i ewakuacji naleŝy zapewnić moŝliwość sterowania (otwarcia na stałe) drzwiami wejściowymi rozsuwanymi. W tym celu od centrali SSP do paneli sterowniczych drzwi naleŝy doprowadzić przewód sygnalizacyjny ( HLGs 2x1 ), co umoŝliwi przekazanie sygnału blokującego drzwi w stanie otwartym. UWAGI: Instalacje naleŝy wykonać zgodnie z obowiązującymi normami i przepisami i pod nadzorem uprawnionej osoby. Przejścia przewodów przez strefy p.poŝarowe naleŝy uszczelnić masą o klasie odporności odpowiadającej klasie elementów konstrukcyjnych. UWAGA!!! Tam gdzie w dokumentacji projektowej, zostało wskazane pochodzenie materiałów (marka, znak towarowy, producent, dostawca urządzeń i materiałów) Zamawiający dopuszcza oferowanie urządzeń i materiałów równowaŝnych o takich samych parametrach techniczno-

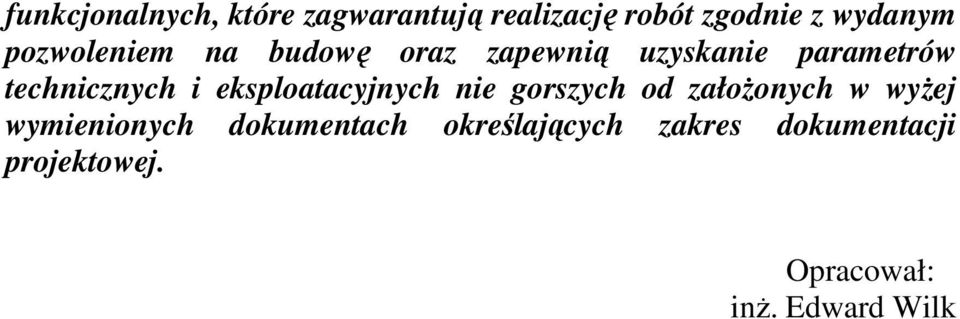

7 funkcjonalnych, które zagwarantują realizację robót zgodnie z wydanym pozwoleniem na budowę oraz zapewnią uzyskanie parametrów technicznych i eksploatacyjnych nie gorszych od załoŝonych w wyŝej wymienionych dokumentach określających zakres dokumentacji projektowej. Opracował: inŝ. Edward Wilk

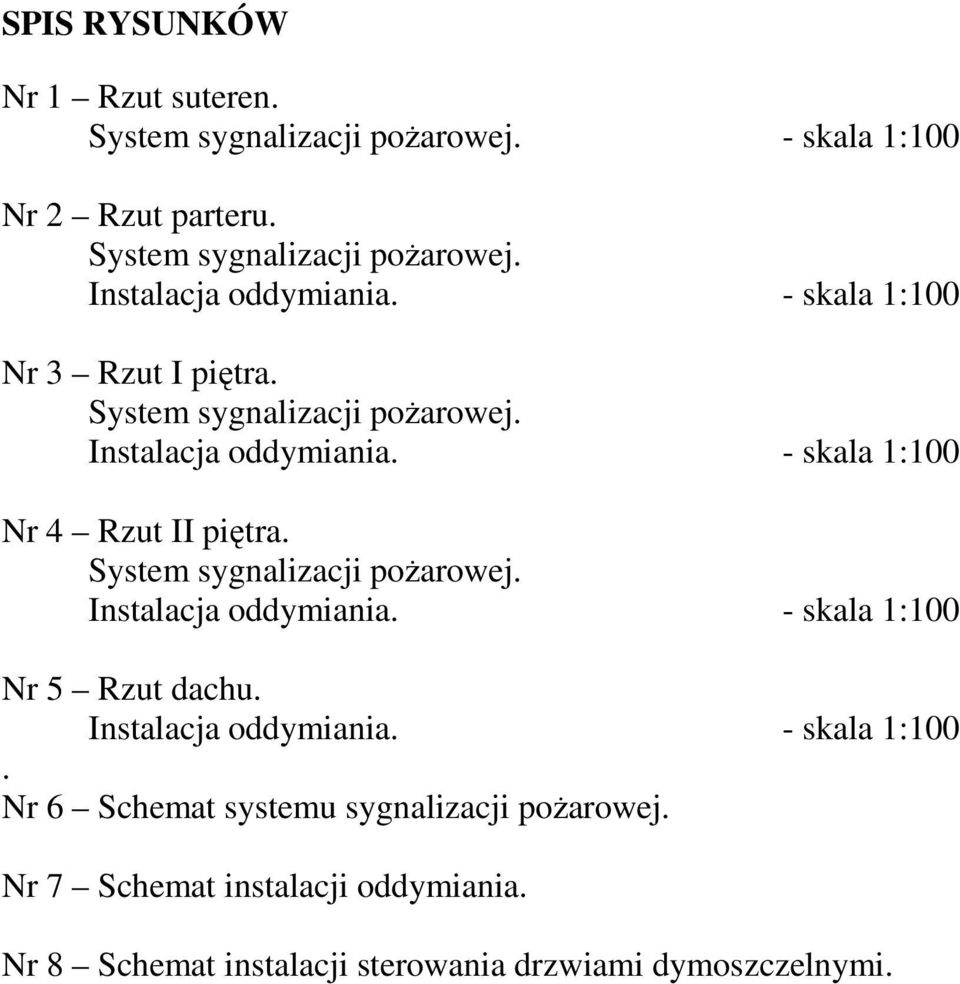

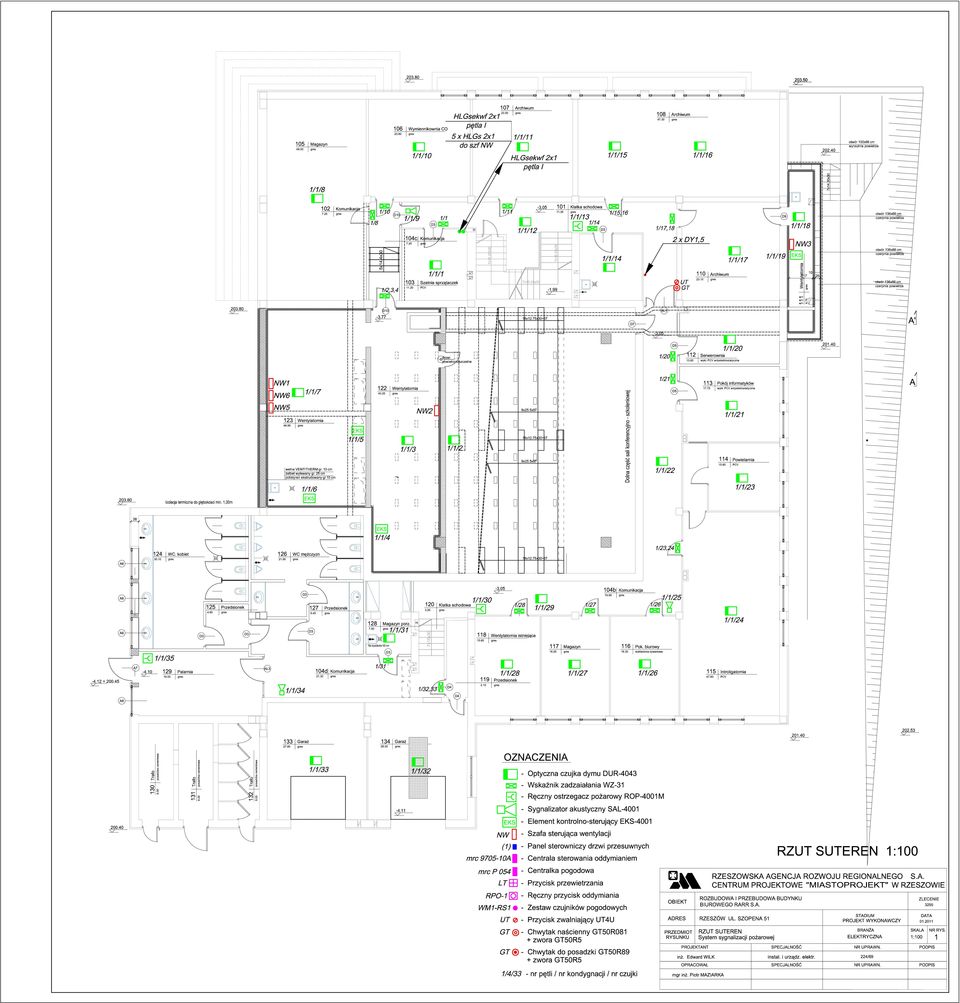

8 SPIS RYSUNKÓW Nr 1 Rzut suteren. System sygnalizacji poŝarowej. - skala 1:100 Nr 2 Rzut parteru. System sygnalizacji poŝarowej. Instalacja oddymiania. - skala 1:100 Nr 3 Rzut I piętra. System sygnalizacji poŝarowej. Instalacja oddymiania. - skala 1:100 Nr 4 Rzut II piętra. System sygnalizacji poŝarowej. Instalacja oddymiania. - skala 1:100 Nr 5 Rzut dachu. Instalacja oddymiania. - skala 1:100. Nr 6 Schemat systemu sygnalizacji poŝarowej. Nr 7 Schemat instalacji oddymiania. Nr 8 Schemat instalacji sterowania drzwiami dymoszczelnymi.

9

10

11

12

13

14

15

16
