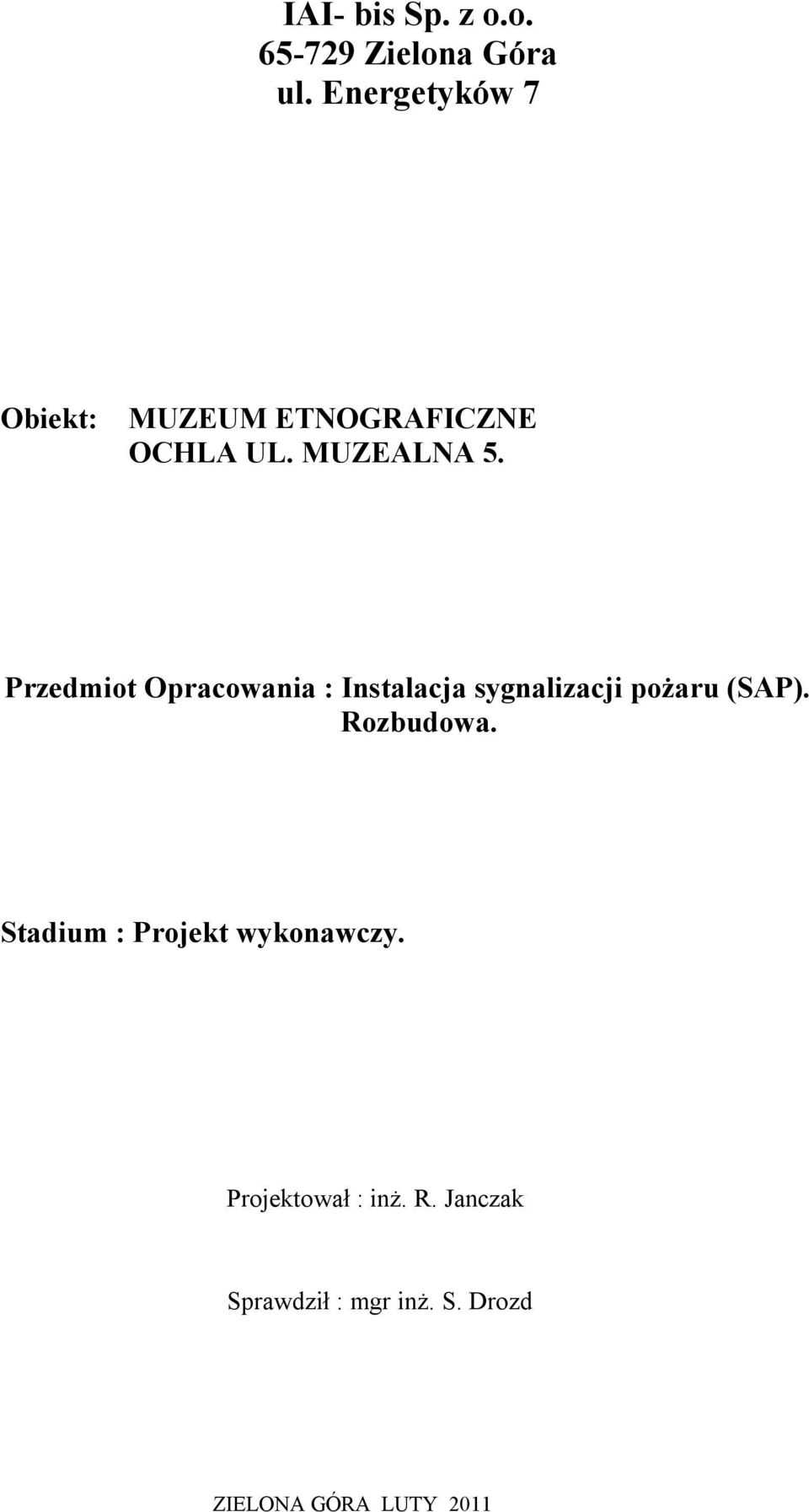

1 IAI- bis Sp. z o.o Zielona Góra ul. Energetyków 7 Obiekt: MUZEUM ETNOGRAFICZNE OCHLA UL. MUZEALNA 5. Przedmiot Opracowania : Instalacja sygnalizacji pożaru (SAP). Rozbudowa. Stadium : Projekt wykonawczy. Projektował : inż. R. Janczak Sprawdził : mgr inż. S. Drozd ZIELONA GÓRA LUTY 2011

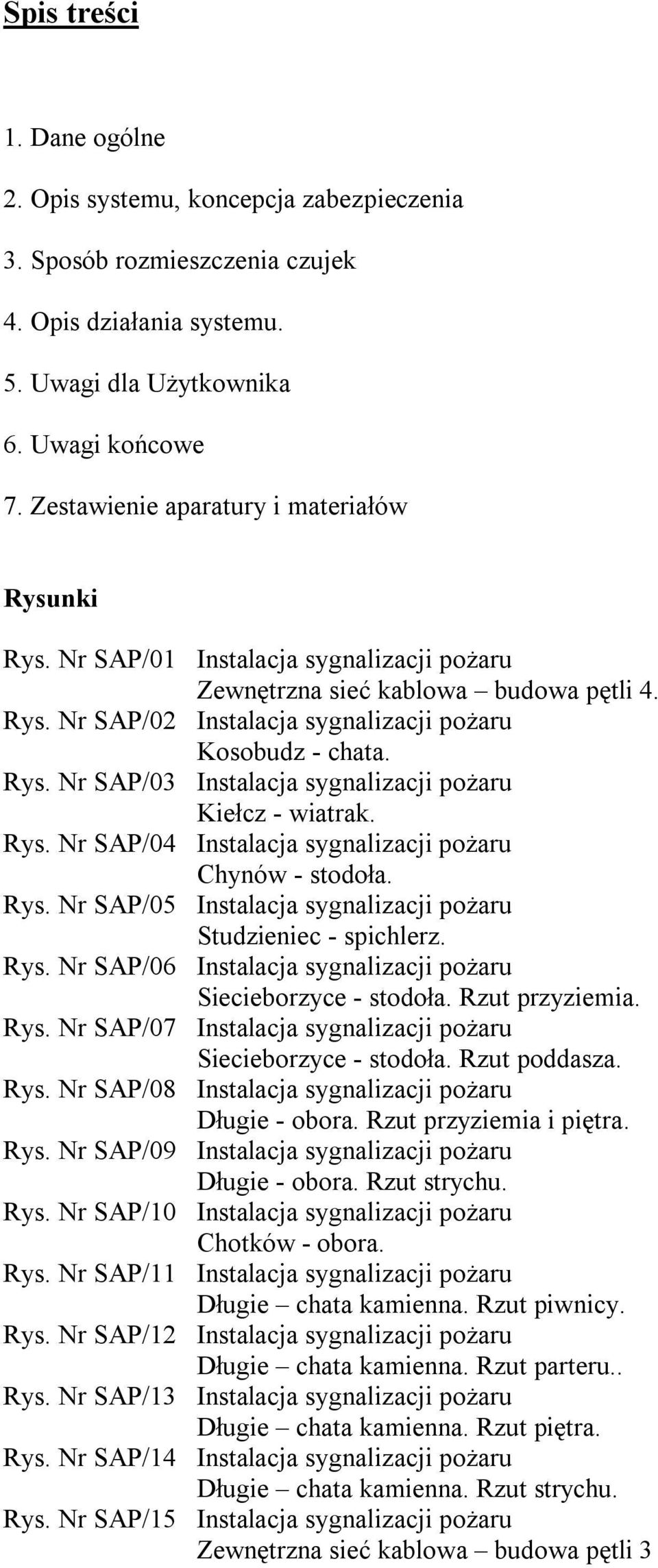

2 Spis treści 1. Dane ogólne 2. Opis systemu, koncepcja zabezpieczenia 3. Sposób rozmieszczenia czujek 4. Opis działania systemu. 5. Uwagi dla Użytkownika 6. Uwagi końcowe 7. Zestawienie aparatury i materiałów Rysunki Rys. Nr SAP/01 Instalacja sygnalizacji pożaru Zewnętrzna sieć kablowa budowa pętli 4. Rys. Nr SAP/02 Instalacja sygnalizacji pożaru Kosobudz - chata. Rys. Nr SAP/03 Instalacja sygnalizacji pożaru Kiełcz - wiatrak. Rys. Nr SAP/04 Instalacja sygnalizacji pożaru Chynów - stodoła. Rys. Nr SAP/05 Instalacja sygnalizacji pożaru Studzieniec - spichlerz. Rys. Nr SAP/06 Instalacja sygnalizacji pożaru Siecieborzyce - stodoła. Rzut przyziemia. Rys. Nr SAP/07 Instalacja sygnalizacji pożaru Siecieborzyce - stodoła. Rzut poddasza. Rys. Nr SAP/08 Instalacja sygnalizacji pożaru Długie - obora. Rzut przyziemia i piętra. Rys. Nr SAP/09 Instalacja sygnalizacji pożaru Długie - obora. Rzut strychu. Rys. Nr SAP/10 Instalacja sygnalizacji pożaru Chotków - obora. Rys. Nr SAP/11 Instalacja sygnalizacji pożaru Długie chata kamienna. Rzut piwnicy. Rys. Nr SAP/12 Instalacja sygnalizacji pożaru Długie chata kamienna. Rzut parteru.. Rys. Nr SAP/13 Instalacja sygnalizacji pożaru Długie chata kamienna. Rzut piętra. Rys. Nr SAP/14 Instalacja sygnalizacji pożaru Długie chata kamienna. Rzut strychu. Rys. Nr SAP/15 Instalacja sygnalizacji pożaru Zewnętrzna sieć kablowa budowa pętli 3

3 Rys. Nr SAP/16 Instalacja sygnalizacji pożaru Łomnica obora, Łomnica stodoła. Rzut przyziemia. Rys. Nr SAP/17 Instalacja sygnalizacji pożaru Łomnica obora, Łomnica stodoła. Rzut poddasza. Rys. Nr SAP/18 Instalacja sygnalizacji pożaru Łomnica rzeźnia. Rys. Nr SAP/19 Instalacja sygnalizacji pożaru Łomnica - chata. Rys. Nr SAP/20 Instalacja sygnalizacji pożaru Królów stodoła. Rys. Nr SAP/21 Instalacja sygnalizacji pożaru Cisowa 2 - stodoła Rys. Nr SAP/22 Instalacja sygnalizacji pożaru Cisowa 4 stodoła. Rys. Nr SAP/23 Instalacja sygnalizacji pożaru Cisowa chata. Rys. Nr SAP/24 Instalacja sygnalizacji pożaru Jędrzychowie - chata. Rys. Nr SAP/25 Instalacja sygnalizacji pożaru Kargowa - chata.

4 1.Dane ogólne : 1.1. Podstawa prawna. Zlecenie Zamawiającego Podstawa techniczna. [1] Wizja lokalna. [2] Dostarczone podkłady budowlane [3] Zasady projektowania instalacji sygnalizacji pożaru CNBOP Józefów mgr inż.j.ciszewski.wyd [4] Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia "W sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów". [5] Rozporządzenie Ministra Inrastruktury z dn W sprawie warunków technicznych, jakim powinny odpowiadać budynki... [6] Dokumentacja techniczno ruchowa systemu FP1216 firmy GE Security. [7] Warunki techniczne wykonania i odbioru robót budowlano-montażowych cz. V. Instalacje elektryczne Wyd. III [8] PKN-CEN/TS 54-15:2006 System sygnalizacji pożarowej cz.14. Wytyczne projektowania, odbioru i konserwacji instalacji. [9] Dokumentacja powykonawcza Instalacja sygnalizacji pożaru. Opracowanie Interatominstrument Zielona Góra z czerwiec 2002r. [10] Dokumentacja powykonawcza System sygnalizacji pożaru rozbudowa. Opracowanie AMTEL s.c. z grudzień 2006r Przedmiot opracowania. Przedmiotem opracowania jest instalacja sygnalizacji pożaru (SAP) w budynkach Muzeum Etnograficznego w Ochli ul. Muzealna 5. Zakres rzeczowy obejmuje : - zewnętrzną sieć kablową, - instalację wnętrzową (linie dozorowe), - wytyczne montażu i uruchomienia, - opracowanie danych do oprogramowania systemu, - zalecenia eksploatacyjne, - wykaz aparatury.

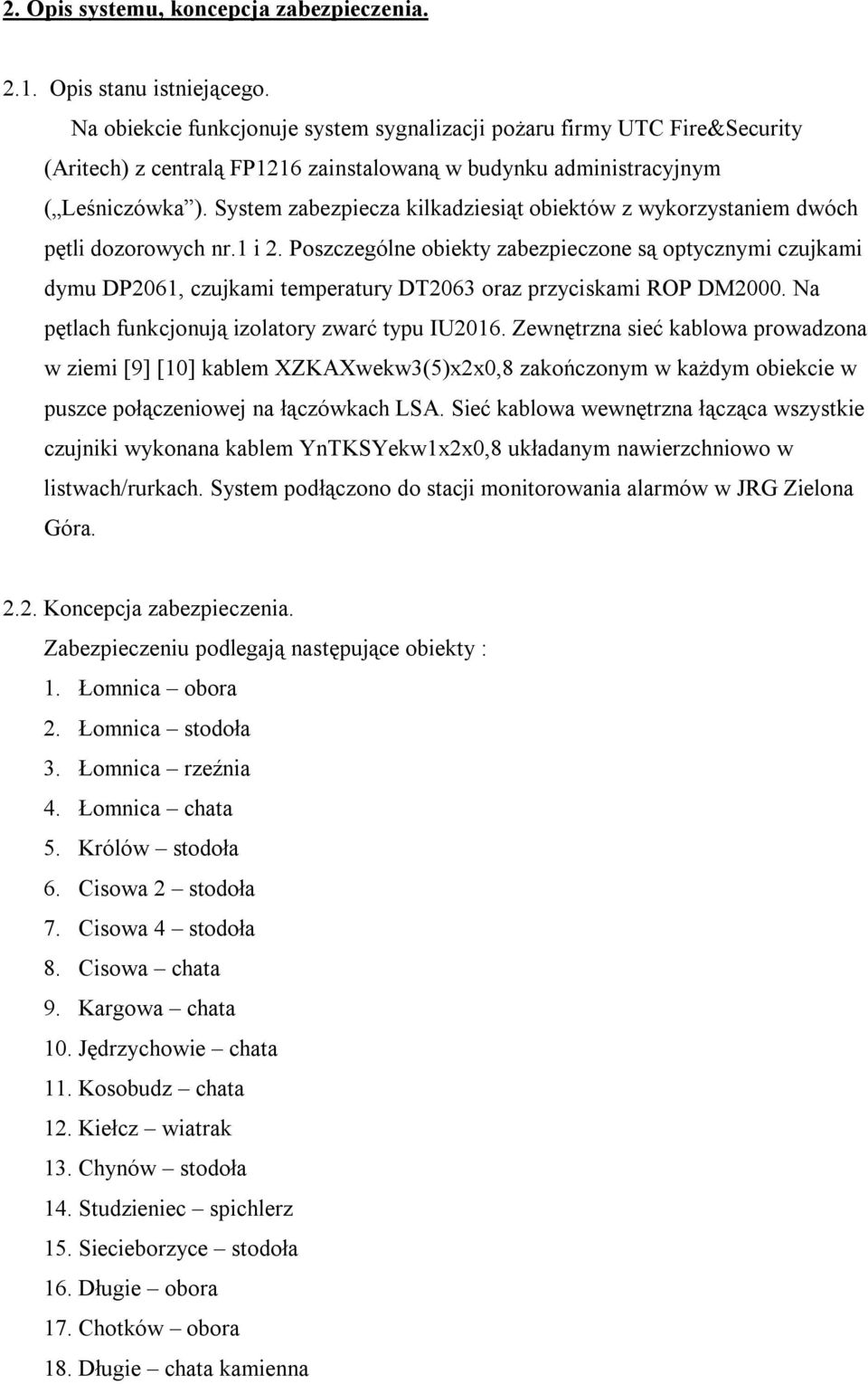

5 2. Opis systemu, koncepcja zabezpieczenia Opis stanu istniejącego. Na obiekcie funkcjonuje system sygnalizacji pożaru firmy UTC Fire&Security (Aritech) z centralą FP1216 zainstalowaną w budynku administracyjnym ( Leśniczówka ). System zabezpiecza kilkadziesiąt obiektów z wykorzystaniem dwóch pętli dozorowych nr.1 i 2. Poszczególne obiekty zabezpieczone są optycznymi czujkami dymu DP2061, czujkami temperatury DT2063 oraz przyciskami ROP DM2000. Na pętlach funkcjonują izolatory zwarć typu IU2016. Zewnętrzna sieć kablowa prowadzona w ziemi [9] [10] kablem XZKAXwekw3(5)x2x0,8 zakończonym w każdym obiekcie w puszce połączeniowej na łączówkach LSA. Sieć kablowa wewnętrzna łącząca wszystkie czujniki wykonana kablem YnTKSYekw1x2x0,8 układanym nawierzchniowo w listwach/rurkach. System podłączono do stacji monitorowania alarmów w JRG Zielona Góra Koncepcja zabezpieczenia. Zabezpieczeniu podlegają następujące obiekty : 1. Łomnica obora 2. Łomnica stodoła 3. Łomnica rzeźnia 4. Łomnica chata 5. Królów stodoła 6. Cisowa 2 stodoła 7. Cisowa 4 stodoła 8. Cisowa chata 9. Kargowa chata 10. Jędrzychowie chata 11. Kosobudz chata 12. Kiełcz wiatrak 13. Chynów stodoła 14. Studzieniec spichlerz 15. Siecieborzyce stodoła 16. Długie obora 17. Chotków obora 18. Długie chata kamienna

6 Opis rozwiązania zewnętrzna sieć kablowa. Do zabezpieczenia ww obiektów planuje się budowę nowych pętli dozorowych 3 i 4. Pętla dozorowa nr.3: Obejmie obiekty 1 9 oraz istniejący zabezpieczony obiekt Chałupa z Potrzebowa Pętla 3 zrealizowana będzie z wykorzystaniem istniejących kabli wieloparowych wg [9] Zakres czynności: - zapewnić ciągłość wolnych par istniejącego kabla XZKAXwekw3x2x0,8 na wszystkich puszkach połączeniowych P1 P23. Lokalizacja puszek wg [9] [10]. Jedną z par kabli wykorzystać do budowy pętli 3. - dokonać przełączenia (w puszce P2) istniejącej instalacji na obiekcie Chałupa z Potrzebowa z pętli 1, na nowo zestawioną pętlę 3. Adresy czujników pozostawić niezmienione. Zdemontować istniejące na obiekcie izolatory IU2016. Zainstalować w czujce 3/41 Chałupa z Potrzebowa parter gniazdo z izolatorem zwarć typ DB ułożyć kabel XZKAXwekw3x2x0,8 na trasie: Kosieczyn kuźnia P14 / Łomnica- Obora Z12 / Łomnica-rzeźnia Z13 / Łomnica-chata Z14 / Kosieczyn-kuźnia P14 wg rys.sap/15 - ułożyć kabel XZKAXwekw3x2x0,8 na trasie : Droszków-kurnik P20 / Królówstodoła Z15 / Cisowa 2-stodoła Z16 / Cisowa 4-stodoła Z17 / Cisowa-chata Z18 / Droszków-kurnik P20 wg rys.sap/15 - ułożyć kable 2xXZKAXwekw3x2x0,8 na trasie: Chałupa z Potrzebowa P2 / Kargowa-chata Z2 wg rys.sap/15. Pętla dozorowa nr.4: Obejmie obiekty Pętla 4 zrealizowana będzie z częściowym wykorzystaniem istniejących kabli wieloparowych wg [10]. Zakres czynności: - zestawić ciągłość wolnych par (Budynek Rybakówki) istniejącego kabla XZKAXwekw3x2x0,8 Leśniczówka / Bukowina-chata. - zestawić ciągłość wolnych par (Budynek Rybakówki) istniejącego kabla XZKAXwekw3x2x0,8 Leśniczówka / Boryszyn-chata. - wykorzystać wolną parę do budowy pętli 4 - ułożyć kabel XZKAXwekw3x2x0,8 na trasie : Bukowina-chata / Kosobudz-chata Z3 / Kielcz-wiatrak Z4 / Chynów-stodoła Z5 / Studzieniec-spichlerz Z6 / Siecieborzyce-stodoła Z7 / Chotków-obora Z10 / Długie-chata Z11 /

7 Boryszyn-chata wg rys.sap/01. - ułożyć kable 2xXZKAXwekw3x2x0,8 na trasie : Siecieborzyce-stodoła Z8 / Długie-obora Z9 wg rys.sap/01. Pętla dozorowa nr.2: Rozbudowa pętli przez zabezpieczenie obiektu Jędrzychowie-chata. Zakres czynności: - ułożyć kable 2xXZKAXwekw3x2x0,8 na trasie: Jędrzychowiczki-chałupa P23 / Jędrzychowie-chata Z1 W każdym obiekcie kable ziemne zakańczać w puszce połączeniowej na listwach LSA Zachować ciągłość wolnych par Opis rozwiązania - wewnętrzna instalacja kablowa. Pętle dozorowe łączące wszystkie czujniki na obiekcie wykonać kablem YnTKSYekw1x2x0,8 układanym wg opisów na rys. nr. SAP/02 SAP/ Zastosowana aparatura. Do zabezpieczenia pomieszczeń zastosowano: - optyczne czujki dymu DP2061N, - ręczne ostrzegacze pożaru wewnętrzne DM2010, 3.Sposób rozmieszczenia czujek. Ustalając ilość i rozmieszczenie ostrzegaczy automatycznych, kierowano się rodzajem stosowanych czujek, geometrią pomieszczenia ( geometria, kształt stropu, wysokość itp.) przeznaczeniem oraz warunkami otoczenia w nadzorowanym pomieszczeniu. Czujki zostały dobrane tak, aby możliwe było wczesne wykrycie pożaru przy zapewnieniu minimalnej ilości fałszywych alarmów. Rozmieszczenie czujek zgodne z rys. SAP/02 SAP/25. Czujki o adresach: 2/116 3/8 11, 13, 27 29, 31, 33, 34, 49, 53 4/5 7, 11, 14 16, 25 27, instalować 25cm od szczytu dachu pod osłoną z blachy Al zabezpieczającej czujnik przed zalaniem wodą.

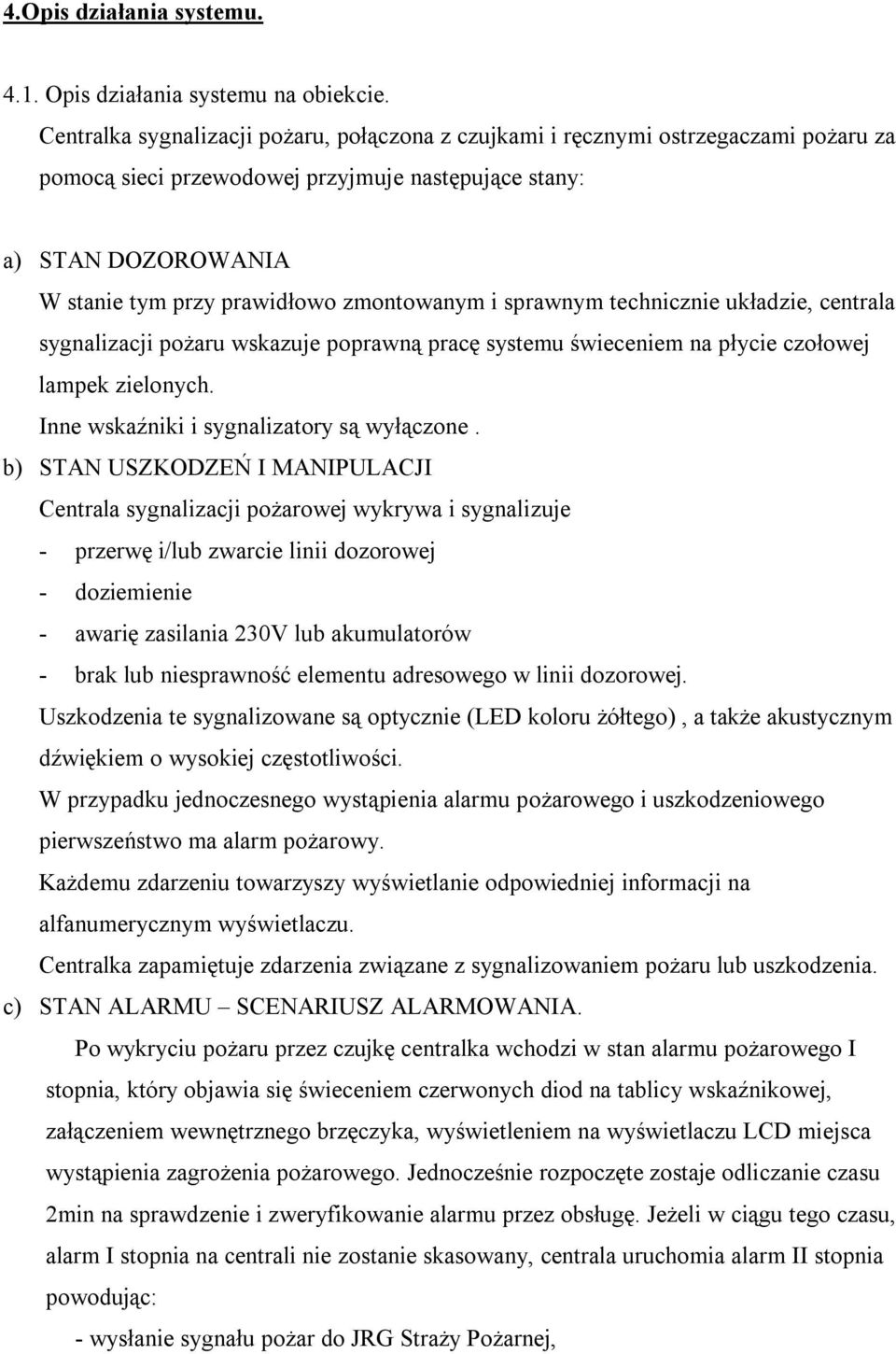

8 4.Opis działania systemu Opis działania systemu na obiekcie. Centralka sygnalizacji pożaru, połączona z czujkami i ręcznymi ostrzegaczami pożaru za pomocą sieci przewodowej przyjmuje następujące stany: a) STAN DOZOROWANIA W stanie tym przy prawidłowo zmontowanym i sprawnym technicznie układzie, centrala sygnalizacji pożaru wskazuje poprawną pracę systemu świeceniem na płycie czołowej lampek zielonych. Inne wskaźniki i sygnalizatory są wyłączone. b) STAN USZKODZEŃ I MANIPULACJI Centrala sygnalizacji pożarowej wykrywa i sygnalizuje - przerwę i/lub zwarcie linii dozorowej - doziemienie - awarię zasilania 230V lub akumulatorów - brak lub niesprawność elementu adresowego w linii dozorowej. Uszkodzenia te sygnalizowane są optycznie (LED koloru żółtego), a także akustycznym dźwiękiem o wysokiej częstotliwości. W przypadku jednoczesnego wystąpienia alarmu pożarowego i uszkodzeniowego pierwszeństwo ma alarm pożarowy. Każdemu zdarzeniu towarzyszy wyświetlanie odpowiedniej informacji na alfanumerycznym wyświetlaczu. Centralka zapamiętuje zdarzenia związane z sygnalizowaniem pożaru lub uszkodzenia. c) STAN ALARMU SCENARIUSZ ALARMOWANIA. Po wykryciu pożaru przez czujkę centralka wchodzi w stan alarmu pożarowego I stopnia, który objawia się świeceniem czerwonych diod na tablicy wskaźnikowej, załączeniem wewnętrznego brzęczyka, wyświetleniem na wyświetlaczu LCD miejsca wystąpienia zagrożenia pożarowego. Jednocześnie rozpoczęte zostaje odliczanie czasu 2min na sprawdzenie i zweryfikowanie alarmu przez obsługę. Jeżeli w ciągu tego czasu, alarm I stopnia na centrali nie zostanie skasowany, centrala uruchomia alarm II stopnia powodując: - wysłanie sygnału pożar do JRG Straży Pożarnej,

9 Uruchomienie ręcznego ostrzegacza pożaru wywołuje alarm II stopnia bez czasu opóźnienia. 4.3.Czujki dymu Zastosowano optyczne czujki dymu zainstalowane wg rysunków, które pozwalają na wykrycie zjawiska pożarowego we wczesnym jego stadium. Celem eliminacji fałszywych alarmów oprogramowano czujki w tryb pracy z potwierdzeniem Ręczne ostrzegacze pożarowe w przypadku wciśnięcia powodują wygenerowanie sygnałów alarmowych II stopnia na centralce. 5.Uwagi dla użytkownika. 5.1.Zainstalowanie systemów sygnalizacji pożaru nie zwalnia użytkownika obiektu od przestrzegania odpowiednich przepisów pożarowych. 5.2.Po przekazaniu instalacji do eksploatacji, należy zlecić stałą jej konserwację specjalistycznemu zakładowi. Konserwacja powinna obejmować: - sprawdzenie zasilania centralki, - sprawdzenie akumulatorów, - sprawdzenie układu przełączającego sieć baterię, - sprawdzenie działania centralki w/g instrukcji obsługi centralki, - przegląd linii dozorowych, - sprawdzenie poprawności działania czujek na każdej z linii dozorowych przyrządem kontrolnym, - sprawdzenie poprawności działania ręcznych ostrzegaczy pożarowych, - wymiana uszkodzonych elementów, 5.3.Osoby, którym powierzono obsługę centralki powinny być przeszkolone w zakresie podstawowych czynności, które należy wykonać w przypadkach pojawienia się jakiegokolwiek alarmu.

10 5.4.W pobliżu centralki należy umieścić następujące dokumenty : - instrukcja obsługi centralki, - książka kontroli systemu, - instrukcja postępowania w przypadku alarmów pożarowych oraz uszkodzeniowych (powinna zawierać między innymi telefony Straży Pożarnej, zakładu prowadzącego serwis, kierownictwa obiektu), 6.Uwagi końowe. 6.1.Centarala obsługuje 4 pętle dozorowe. Dalsza rozbudowa jest niemożliwa. 6.2.System oraz jego elementy posiadają aktualne świadectwa dopuszczenia do stosowania w ochronie przeciwpożarowej. 7.Zestawienie aparatury i materiałów. Lp. Nazwa aparatury Ilość Producent / Dystrybutor 1. Optyczna czujka dymu DP2061N 107 UTC Fire&Security 2. Ręczny ostrzegacz pożaru DM2010E 10 UTC Fire&Security 3. Gniazdo czujki DB UTC Fire&Security 4. Gniazdo czujki z izolatorem DB UTC Fire&Security 5. Izolator zwarć ISM-95 2 UTC Fire&Security 6. Puszka połączeniowa Łączówka LSA Kabel YnTKSYekw 1x2x0,8 1525m 9. Kabel XzKAXwekw 3x2x0,8 850m 10. Rurka PCV m 11. Korytko kablowe PCV 20x12 205m
