HM 2 - HM 30. Poziome Wywa arki Uniwersalne

Transkrypt

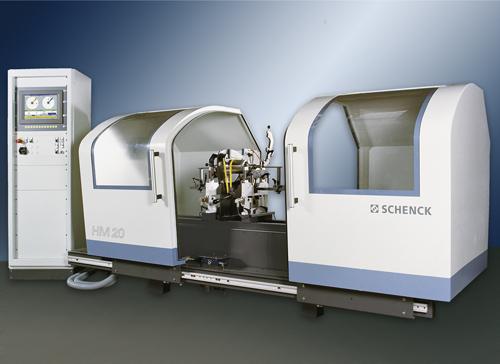

1 Uniwersalne zastosowanie Du a dok adno wywa ania atwe do zaktualizowania dzi ki konstrukcji modu owej i szerokiego wyboru akcesoriów Podkrytyczna konstrukcja zapewnia szybk zmian jednego wirnika na drugi Ergonomicznie zaprojektowane uk ady pomiarowe typu CAB 700 lub CAB 803 z pierwszorz dn funkcjonalno ci Du y wybór wyposa enia zabezpieczaj cego dla ka dej klasy bezpiecze stwa Zakres zastosowania Seria HM uniwersalnych wywa arek zosta a zaprojektowana do dok adnego wywa ania ró nego rodzaju wirników. S one odpowiednie do wywa ania wirników cylindrycznych na ich w asnych czopach, a tak e do wywa ania wirników tarczowych na trzpieniach wywa aj cych. Operacja jest uproszczona dzi ki sta ej kalibracji, ergonomicznej konstrukcji i logicznej kolejno ci operacji. Konstrukcja modu owa oraz szeroki wybór akcesoriów sprawia, e seria HM wywa arek jest niezwykle elastycznym rozwi zaniem. Seria HM uniwersalnych wywa arek Schenck jest przez to wysoce wydajn inwestycj do wywa ania pojedynczych wirników i ma ych serii. Kolejno dzia ania R cznie adowanie wirnika na podpory, zamykanie jarzm zabezpieczaj cych, sprz enie systemu nap dowego (pasowego lub wa em). Zamykanie os ony zabezpieczaj cej. Rozpocz cie automatycznej kolejno ci pomiaru: Przy pieszenie, wyznaczenie i wy wietlenie niewywa enia na urz dzeniu pomiarowym, wyhamowanie.warto ci mierzonego niewywa enia s zachowywane po ca ej uko czonej serii pomiaru. Otwieranie urz dzenia zabezpieczaj cego, r czna korekta niewywa enia (je li to konieczne). Sprawdzenie niewywa enia resztkowego (urz dzenie pomiarowe wskazuje czy wymagana tolerancja zosta a osi gni ta), oraz wy adowywanie wirnika z maszyny. Cechy szczególne atwo dzia ania: Podkrytyczna konstrukcja eliminuje potrzeb kalibracji. Maszyna zapewnia korekt niewywa eniaw dwóch p aszczyznach lub osobn korekt statyczn i momentow niewywa enia. Wirniki mog by osadzane na ich oryginalnych wa ach lub na trzpieniach wywa aj cych. Jako opcja jest mo liwe wywa anie z osadzonymi o yskami przeciwciernymi. Wy wietlenie indeksowania k ta w przypadku nap du pasowego. Automatyczny cykl pomiaru z wybieralnymi, niesko czenie zmiennymi czasami przy pieszenia, pomiaru i hamowania. Ulepszenie wieloma dodatkowymi modu ami, np. do korekty masy.

2

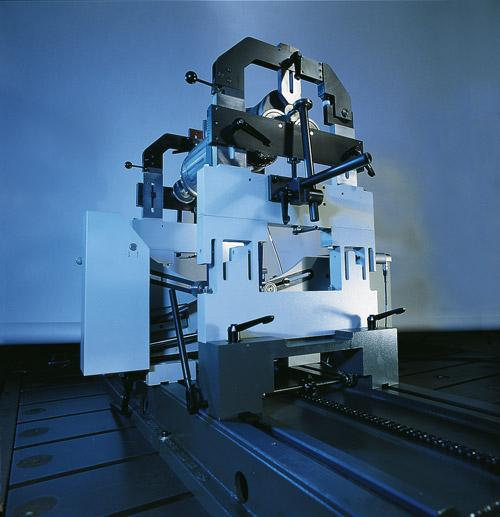

3 Podpory HM: Szczup e ale solidne i wytrzyma e podpory gwarantuj wysok ca kowit sztywno, wysok liniowo i niskie t umienie.rozwi zania podpór Schenck, z redkow cz ci podpór zaprojektowan jako dynamometry. Czujniki s rozmieszczone na zewn trz cie ki przep ywu si y i dlatego nie ulegn uszkodzeniu w przypadku uderzenia. 1 Wywa arka 2 Szfa sterownicza i uk ad pomiarowy Plan view (non-binding example)

4 Technical data at a glance HM 20 HM 3 HM 30 Measuring unit CAB 700 CAB 700 CAB 700 Roller carriages Underslung belt drive BU End drive Protective device as per ISO 7475 Rotor Weight, max. [kg] Diameter, max. [mm] Bearing distance, max. [mm] Bearing journal diameter [mm] Machine Width A [mm] Depth B [mm] Height C [mm] Balancing speed, min. [min -1] MARU [gmm] 1,6 2,0 3,0 Air pressure [kpa] Power supply [V] Drive power [kw] 1,1 2,2 2,2 Order-Nr. R R R Order-Nr. R R R Software options o.r. o.r. o.r. Angular roller bearings Overslung belt drive BK Various roller carriages o.r. o.r. o.r. Report printer Order-Nr. R R R Mass correction system Order-Nr. o.r. o.r. o.r. 2) Other data upon request 3) Mains configuration: 3 / PE AC 500Hz 400 V +6 / -10% 4) Minimum achievable residual anbalance per balancing plane

5 5) Up to HM 10 with protection class C, in all other cases protection class B o.r. On request
