VIRIO. Pionowe, Uniwersalne Wywa arki VIRIO10 VIRIO300

Transkrypt

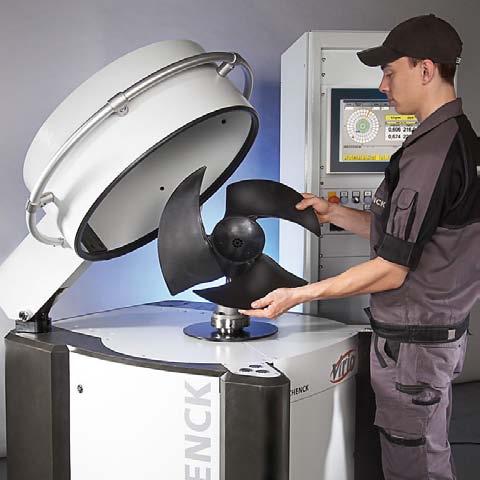

1 Pionowe, Uniwersalne Wywa arki Modu owa konstrukcja Szybki czas przezbrojenia Wysoka dok adno Zakres no no ci kg Jednostka nap dowa DC Ergonomiczna obs uga Ró norodno mo liwych zastosowa Os ona klasy C 600 zgodnie z ISO 7475 Uk ad pomiarowy CAB 700 z wyra nym, ciek okrystalicznym wy wietlaczem (opcjonalnie CAB 920 z wektorowym wy wietleniem warto ci i ekranem dotykowym) Przeznaczenie Maszyna s u y do okre lania niewywa enia - w jednej p aszczy nie (lub opcjonalnie do niewywa enia w dwóch p aszczyznach) dla wirników dyskowych bez w asnego trzonu, takich jak na przyk ad: wirniki dmuchaw, wentylatorów,tarcz hamulcowych, tarcz dociskowych, tarcz sprz gie, kó zamachowych, ciernic, pi i wielu innych. Maszyny s zaprojektowane do ma ej produkcji na zamówienie lub produkcji w ma ych seriach. Maszyna jest przeznaczona do pracy w pozycji stoj cej i nadaje si do u ytku w ró nych stanowiskach. Przezbrojenie na nowy typ wirnika jest mo liwe do wykonania w bardzo krótkim czasie poprzez zmian adaptera. Dost pne s 4 ró ne jednostki nap dowe: 1,5 kw, 2,2 kw, 4,0 kw, lub nap d serwo (z si ownikiem) dla automatycznego indeksowania. Dla wskazania niewywa enia u ywane jest wy wietlenie biegunowe lub sk adowe wraz z strefami zabronionymi. W celu szybszego i bardziej wydajnego przeprowadzania korekcji masy do czone jest specjalne oprogramowanie frezowanie. Dane korekcji mog zosta przes ane do zewn trznej frezarki poprzez ASCII przez interface (CAB700) lub bezpo rednio (CAB920). Korekcja niewywa enia mo e by dokonywana bezpo rednio na maszynie poprzez dodawanie masy (ci arki korekcyjne) lub odejmowanie masy przy u yciu zintegrowanej z uk adem pomiarowym wiertarki. Wskazanie masy niewywa enia, która ma by odj ta, odbywa si poprzez wy wietlenie liczby, g boko ci i pozycji otworów, które nale y wywierci. Podczas korekcji wy wietlany jest post p wiercenia. Opcjonalnie dost pne s równie programy do korekcji poprzez spawanie, szlifowanie, nitowanie. Konstrukcja Podkrytyczna, pionowa maszyna wywa aj ca na konstrukcji ze specjalnego odlewu mineralnego Uk ad pomiarowy permanentnie kalibrowany z cyfrowym przetwarzaniem pomiaru Uk ad pomiarowy CAB700 z kolorowym, graficznym monitorem LCD z pami ci do 99 wirników i mo liwo ci skonfigurowania do ró nych podprogramów korekcji Opcjonalnie: uk ad pomiarowy CAB920 oparty na systemie operacyjnym Windows, wyposa ony w ekran dotykowy wskazuj cy niewywa enie na wektormierzach. Uk ad pomiarowy przystosowany jest do pracy w sieci, posiada kart pami ci i rejestr pomiarów. Obs uga odbywa si poprzez nawigacj Easy mode, która pozwala wywa a nawet najmniej do wiadczonym operatorom. W a ciwo ci Maszyna mo e pracowa bez fundamentu, wystarczy przykr cenie do pod o a.

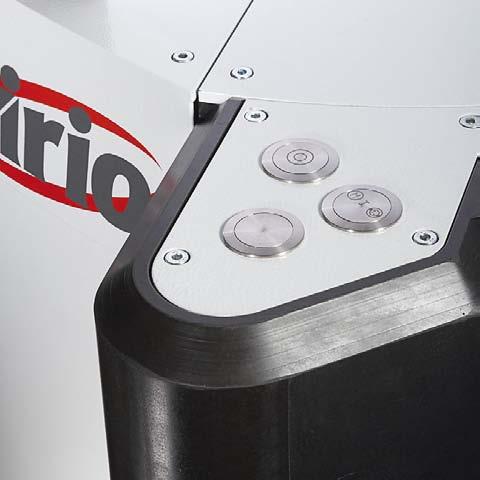

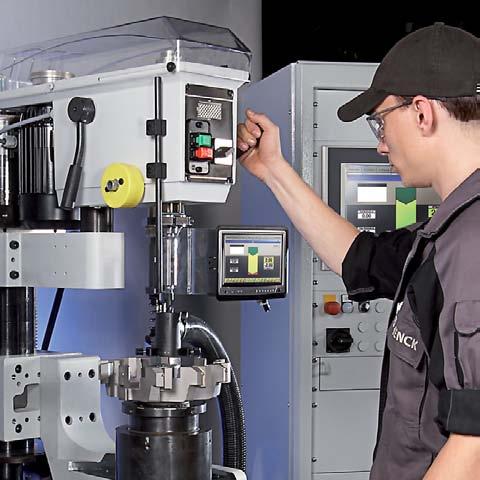

2 Pionowe, Uniwersalne Wywa arki Bardzo szybki czas cyklu dzi ki permanentnej kalibracji. Wysoka dok adno pomiaru. Ergonomiczna konstrukcja. Sterowanie nap dem z zabezpieczeniami i p ynn regulacj pr dko ci. Mo liwo stworzenia automatycznych sekwencji wywa ania z dostosowaniem czasów przyspieszenia i hamowania wirnika. Mo liwo wyposa enia w zintegrowany system wiercenia.

3 Pionowe, Uniwersalne Wywa arki

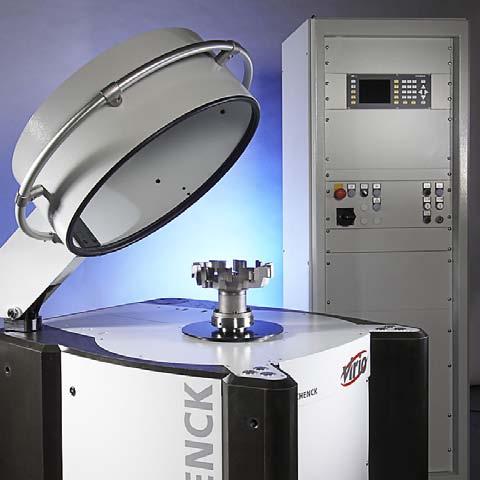

4 Pionowe, Uniwersalne Wywa arki Engine - 2 Control cabinet

5 Pionowe, Uniwersalne Wywa arki Data at a glance Measuring unit CAB 700 CAB 700 CAB 700 CAB 700 Frequency squirrel drive 1,5 kw 2,2 kw 2,2/4,0 kw 4,0 kw Servo drive 8 Nm 14 Nm 14 Nm 25 Nm Rotor Weight, max. [kg] Diameter, max. [mm] Height, max. [mm] Spindle dimension [mm] 80H7 80H7 80H7 80H7 Maschine Width A [mm] Depth B [mm] Height C [mm] Balancing speeds [min -1] Accuracy, 2 planes [gmm] bis Accuracy, 2 planes [gmm] Power supply [V] Basic machine Options Measuring instrument CAB 920 Software options o.r. o.r. o.r. o.r. Pneumatic unclamping system Pneumatic spindle lock device Balancing in two planes Report printer Bestell-Nr. R R Protective device to ISO 7475 Mass correction system o.r. o.r.

6 Pionowe, Uniwersalne Wywa arki o.r. on request
