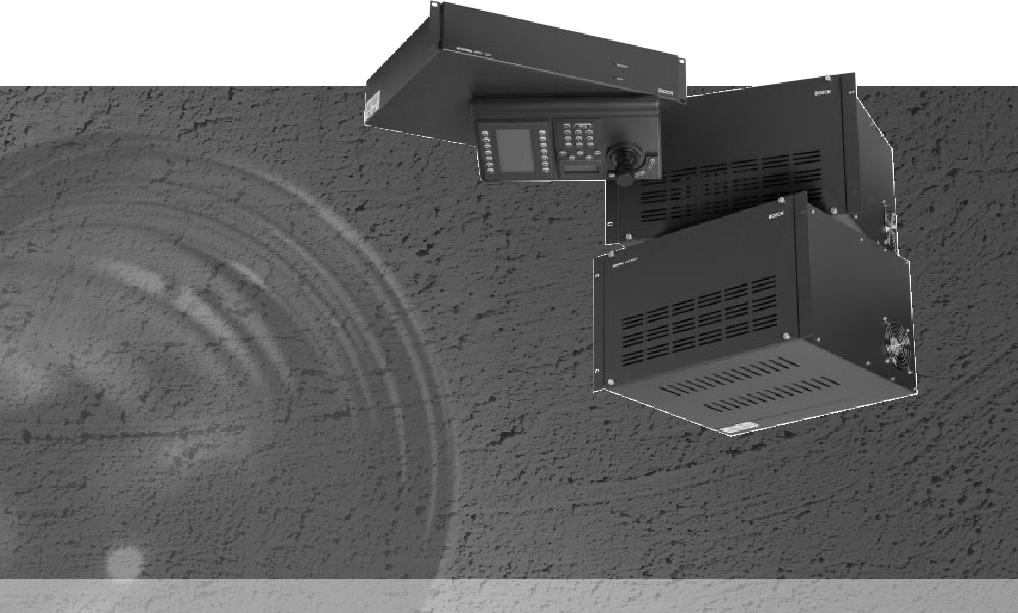

1 Systemy CCTV Krosownice wizyjne Allegiant LTC 8900 Krosownice wizyjne Allegiant LTC 8900 Security Systems Przełączanie obrazu z 4096 kamer na 512 monitorów Modułowa konstrukcja Zaawansowane funkcje obsługi alarmów Funkcje SalvoSwitching i SatelliteSwitch W zestawie oprogramowanie konfiguracyjne dla Windows DODATKOWE FUNKCJE ZABEZPIECZAJĄCE SYSTEMU (KONFIGURACJA NADMIAROWA) Komputer sterujący PC z monitorem SVGA Oprogramowanie do diagnostyki i programowania systemu Podwójny moduł zasilający; dwa moduły procesorów (CPU) Działanie krosownic LTC 8900 serii Allegiant opiera się na połączeniu technologii komputerowej i przełączania sygnałów wizyjnych. System z krosownicą LTC 8900 posiada szeroki zakres funkcji, który może być wykorzystany w systemach dozorowych i alarmowych. Dzięki możliwości przełączania pełnomatrycowego, systemy te mogą zostać zaprogramowane do wyświetlania obrazu z dowolnej kamery na dowolnym monitorze, zarówno ręcznie, jak i za pomocą automatycznej sekwencji przełączania. Zastosowanie modułu procesora serii LTC 8901 i komputera sterującego serii LTC 8943 umożliwia taką rozbudowę systemu standardowego, w której do dyspozycji będzie dodatkowy (nadmiarowy) moduł procesora oraz zasilacz, który w przypadku awarii może natychmiast przejąć funkcje uszkodzonego modułu bez przerwy w działaniu całego systemu. Konstrukcja krosownicy Dzięki konstrukcji modułowej, krosownice serii LTC 8900 mogą zawierać do 4096 wejść wizyjnych, 512 wyjść monitorowych, 64 klawiatury, 1024 punkty alarmowe oraz port służący do połączenia z komputerem. W wytrzymałej obudowie systemu przewidziano wydzielone miejsce na moduł procesora z własnym zasilaczem. Zdublowane moduły systemu (konfiguracja nadmiarowa) W zastosowaniach, w których nie jest dopuszczalna przerwa w pracy spowodowana całkowitą awarią systemu stosuje się moduł procesora LTC Moduł ten zawiera dodatkowy procesor oraz zasilacz sieciowy. W przypadku awarii głównego zasilacza, system automatycznie przełącza się na moduł dodatkowy, zapewniając nieprzerwaną pracę całego systemu. W systemie współpracującym z komputerem PC możliwe jest ciągłe monitorowanie stanu modułu procesora oraz natychmiastowe przełączenie na sprawny moduł w przypadku awarii modułu głównego. Możliwa jest także ręczna zamiana modułu przy pomocy załączonego oprogramowania lub bezpośrednio, poprzez przełącznik na płycie czołowej. Bezpieczeństwo, na którym możesz polegać

2 2 Krosownice wizyjne Allegiant LTC 8900 Przełączanie sekwencyjne W systemach LTC 8900 można zaprogramować do 256 sekwencji, które mogą być niezależnie uruchamiane w kierunku normalnym lub odwrotnym. W każdej z sekwencji można wykorzystać funkcję SalvoSwitching, umożliwiającą utworzenie grupy z dowolnej liczby monitorów systemowych i równoczesne przełączanie obrazów w całej grupie. Wykorzystując załączone oprogramowanie na komputerze PC sterującym systemem, istnieje możliwość włączenia i wyłączenia automatycznej sekwencji w określonych godzinach i dniach tygodnia. Sterowanie kamerami Lokalne odbiorniki / sterowniki umożliwiają operatorowi kontrolę obrotu, pochylenia, zoomu, wielu zaprogramowanych położeń, czterech funkcji dodatkowych, obrotu automatycznego i losowego. Standardem jest także funkcja pełnego testu lokalnego, znacznie upraszczająca instalację. System serii LTC 8900 umożliwia proporcjonalne sterowanie ze zmienną prędkością pochyleniem, obrotem i zoomem kamer AutoDome. Wszystkie funkcje kamer AutoDome mogą być przy tym programowane z poziomu klawiatur systemu Allegiant. Dzięki współpracy z interfejsem danych Allegiant Bilinx LTC 8016, krosownice wizyjne zostały wzbogacone o obsługę urządzeń wykorzystujących protokół Bilinx. Protokół Bilinx umożliwia sterowanie pochyleniem, obrotem oraz zoomem w kamerach Bosch Dinion i AutoDome, wykorzystując dwukierunkową komunikację realizowaną wraz z transmisją sygnału wizyjnego. Do przesyłania komunikatów o stanie oraz alarmów z kamer, w technologii Bilinx wykorzystywany jest tylko wizyjny kabel koncentryczny, ułatwiając znacząco dokonywanie nastaw oraz upraszczając okablowanie systemu pozbawione w tym przypadku oddzielnych kabli do transmisji danych. Makropolecenia System serii LTC 8900 posiada rozbudowane możliwości w zakresie tworzenia i obsługi makropoleceń. Mogą być one uaktywniane przy pomocy klawiatur systemowych, konfiguracji przełączanych timerem, na skutek alarmów oraz przez specjalne ikony graficznego interfejsu użytkownika (GUI) programu LTC 8850/00. Obsługa alarmów System może współpracować również z interfejsem alarmowym LTC 8540/00, dzięki któremu zamknięcie kontaktu zewnętrznego lub podanie logicznego poziomu napięcia może być wykorzystane do automatycznego wyświetlenia obrazu z dowolnej kamery na dowolnym monitorze lub grupie monitorów. Załączone oprogramowanie oferuje możliwość łączenia wielu trybów pracy w tym samym systemie. Obraz alarmowy może być kasowany ręcznie lub automatycznie. W przypadku pojawienia się alarmu, zamiast nazwy kamery może zostać wyświetlony 16-znakowy opis alarmu. Obsługa systemu Do obsługi i programowania systemu wykorzystuje się wyposażone we wszystkie funkcje, ergonomicznie zaprojektowane klawiatury. W systemie mogą pracować maks. 64 klawiatury. System zróżnicowanych priorytetów oraz możliwość ograniczenia dostępu do sterowania wybranymi funkcjami przez niektórych użytkowników zapewniają maksymalną elastyczność systemu. Oprogramowanie i możliwości programowania systemu System serii LTC 8900 umożliwia wyświetlanie na czarnym tle informacji o długości do 48 znaków, takich jak: czas i data, numer kamery, nazwa kamery (16 znaków), nazwa monitora (12 znaków) oraz stan systemu. Podczas programowania nazw kamer oraz monitorów do dyspozycji jest ponad 1000 znaków uwzględniających również znaki specjalne charakterystyczne dla danego języka. Oprogramowanie komputerowe sterujące systemem umożliwia dostęp do rozszerzonych funkcji programowania oraz przełączania. Interfejs programu, wykonany jest w postaci przyjaznego dla użytkownika formatu arkusza kalkulacyjnego, umożliwia szybkie i wydajne: wprowadzanie nazw kamer, nazw użytkowników, 128 konfiguracji przełączanych timerem, zmianę parametrów systemu, programowanie sekwencji przełączania kamer, programowanie blokad, dostęp do zaawansowanych ekranów obsługi alarmów. Oprogramowanie umożliwia również udostępnienie wyświetlanych na ekranie ikon symbolizujących kamery. Kolejną użyteczną funkcją oprogramowania jest możliwość zachowania na dysku lub drukowania na bieżąco przy pomocy dołączonej do komputera drukarki zaprogramowanych informacji, a także informacji o zdarzeniach występujących w systemie, alarmach, funkcjach przełączania, sekwencjach wyświetlania, operacjach wykonywanych na klawiaturze oraz o zanikach sygnału wizyjnego. Rozbudowa systemu System serii LTC 8900 może pracować jako krosownica główna lub podrzędna w konfiguracji satelitarnej. Nowatorska funkcja SatelliteSwitch umożliwia komunikację pojedynczego systemu serii LTC 8900 ze zdalnymi systemami satelitarnymi. Jako przełącznik satelitarny może być wykorzystany dowolny system Allegiant. Funkcja ta umożliwia projektowanie nawet bardzo rozbudowanych systemów rozproszonych. Z głównego stanowiska sterującego istnieje możliwość przeglądania i sterowania lokalnymi kamerami oraz dowolnymi kamerami znajdującymi się w jednym ze zdalnych systemów satelitarnych. Z poziomu systemu satelitarnego można przeglądać i sterować kamerami znajdującymi się tylko w tym systemie. W przypadku pracy w takiej konfiguracji główny system LTC 8900 może posiadać dostęp do 256 systemów satelitarnych. Informacje dotyczące konfiguracji na życzenie Prosimy o kontakt z najbliższym przedstawicielstwem firmy Bosch Security Systems.

3 3 Krosownice wizyjne Allegiant LTC 8900 Dane techniczne Możliwości konfiguracyjne Wejścia wizyjne 4096 Wyjścia wizyjne 512 Klawiatury 64 Wejścia alarmowe 1024 Odbiorniki / sterowniki 4096 Parametry elektryczne Napięcie wejściowe Wzmocnienie 0,5-2 Vpp (całkowity sygnał wizyjny, synchronizacja negatywowa) 1 ±4% (z dopasowaniem impedancyjnym 75 Ω) Stosunek impuls/pas 1 Min. Znam. Maks. 94% 98% 106% Impuls 2T współczynnik K 1 Min. Znam. Maks ,2% 2,5% Amplituda syg. pasów (IRE) 1 Min. Znam. Maks Amplituda synchr. (% Bar) 1 Min. Znam. Maks. 36% 39% 44% Zniekształcenie przebiegu czasowego pola 1 maks. 2% Zniekształcenie przebiegu czasowego linii 1 maks. 1% Krótkotrwałe zniekształcenie przebiegu 1 maks. 2% Długotrwałe zniekształcenie przebiegu 1 maks. 0,8% Szerokość pasma sygnału wizyjnego (-3 db) 24 MHz Pasmo przenoszenia (±0,5 db) 12 MHz Stosunek sygnał / szum 1 70 db przy 3,58 MHz nieważony Przesłuchy (przy 3,58 MHz) Wejście-wejście -72 db Kanał przyległy -50 db (standardowo) Przydźwięk sieciowy 60 db poniżej całkowitego sygnału wizyjnego 1 Vpp: 60 Hz - 6 MHz Wzmocnienie różnicowe 1 Min. Znam. Maks ,6% 2% Przesunięcie fazowe 1 Min. Znam. Maks ,6 1,3 Wzmocnienie chrominancji, Min. Znam. Maks. luminancji 1 94% 100% 115% Opóźnienie chrominancji, Min. Znam. Maks. luminancji 1-33 ns +3 ns +33 ns Nieliniowość luminancji 1 Min. Znam. Maks ,3% 4% Przełączanie matryca krzyżowa Wyjście DC 0 V 1 Zgodnie ze standardem EIA/TIA - 250C Medium Haul Standard przy 1024 kamerach na 64 monitory Parametry środowiskowe Temperatura pracy: C Wysokość n.p.m. Wilgotność Wibracje Wstrząsy przechowywania: C 4500 m 0-95% względna, bez kondensacji 3G fala sinusoidalna, 15 Hz 2000 Hz 50G, 11 ms, 1/2 fali sinusoidalnej Zespół procesora LTC 8904 W skład systemów serii LTC 8904/60 i LTC 8904/50 wchodzi zestaw do montażu w szafie typu Rack, podwójny moduł procesora LTC 8910/00, zasilacz LTC 8905/90 oraz jeden moduł przekaźnikowy LTC 8917/00. Parametry elektryczne Model Napięcie zasilania Zakres napięcia Pobór zasilania mocy 1 LTC 8904/ VAC, 50 / 60 Hz W LTC 8904/ VAC, 50 / 60 Hz W 1 Moc przy napięciu znamionowym przy pełnym obciążeniu Złącza CONTROLLER PORT CONSOLE ALARM BIPHASE COM PORTS KEYBOARDS LAN port RS-232 do dołączenia zewnętrznego urządzenia komputerowego port RS-232 do dołączenia zewnętrznego komputera PC lub urządzenia komputerowego (domyślnie = b/s) port RS-232 do dołączenia modułów obsługi alarmu Allegiant (domyślnie = b/s) poziom TTL, szybkie wyjście danych sterujących służące do dołączenia modułów dystrybucji sygnału serii Allegiant (częstotliwość zegara danych = 31,25 khz) 2 porty RS-485 do dołączenia zewnętrznych akcesoriów systemu Allegiant osiem 6-stykowych portów RS-485 wykorzystywanych przez klawiatury Allegiant (domyślnie = b/s) szybki port LAN RJ45 służący do dołączenia modułów serii LTC 8902 i przez koncentrator LAN LTC 8946/90 Elementy systemu moduły do montażu w szafie typu Rack (szer.) x 394 (gł.) x 86 (wys.) mm 7,2 kg Konstrukcja metalowa obudowa z plastikowym panelem Wykończenie kolor grafitowy Moduł mikroprocesora (LTC 8910/00) 300 (gł.) x 250 (wys.) mm 0,5 kg sieciowy (LTC 8905/90) Moduł przekaźnikowy (LTC 8917/00) 300 (gł.) x 250 (wys.) mm Wskaźniki na płycie czołowej Power (Zasilanie) CPU Activity (Praca procesora głównego)

4 4 Krosownice wizyjne Allegiant LTC 8900 Zespół procesora serii LTC 8901 W skład systemów serii LTC 8901/60 i LTC 8901/50 wchodzi zestaw do montażu w szafie typu Rack, podwójny zespół procesora LTC 8910/00, zasilacz LTC 8905/90 oraz jeden moduł przekaźnikowy LTC 8917/00 Parametry elektryczne Model Napięcie zasilania Zakres napięcia Pobór zasilania mocy 1 LTC 8901/ VAC, 50 / 60 Hz W LTC 8901/ VAC, 50 / 60 Hz W 1 Moc przy napięciu znamionowym przy pełnym obciążeniu Złącza CONTROLLER PORTS CONSOLE ALARM SWITCH CTRL BIPHASE COM PORTS KEYBOARDS LAN 2 porty RS-232 do dołączenia sterującego komputera PC LTC 8943 port RS-232 do dołączenia zewnętrznego komputera PC lub interfejsu sterującego (domyślnie = b/s) port RS-232 do dołączenia modułów obsługi alarmu Allegiant (domyślnie = b/s) cyfrowy port interfejsu komputera PC LTC 8943 poziom TTL, szybkie wyjście danych sterujących służące do dołączenia modułów dystrybucji sygnału serii Allegiant (częstotliwość zegara danych = 31,25 khz) 2 porty RS-485 do dołączenia zewnętrznych akcesoriów systemu Allegiant osiem 6-stykowych portów RS-485 wykorzystywanych przez klawiatury Allegiant (domyślnie = b/s) dwa szybkie porty LAN RJ45 służące do dołączenia modułów serii LTC 8902 i przez koncentratory LAN LTC 8944/92 i LTC 8945/92 Elementy systemu moduły do montażu w szafie typu Rack (szer.) x 394 (gł.) x 86 (wys.) mm 8 kg Konstrukcja metalowa obudowa z plastikowym panelem Wykończenie kolor grafitowy Moduł mikroprocesora (dwa - LTC 8910/00) 300 (gł.) x 250 (wys.) mm 0,5 kg sieciowy (dwa - LTC 8905/90) Moduł przekaźnikowy (LTC 8917/00) 300 (gł.) x 250 (wys.) mm Wskaźniki na płycie czołowej Primary Power (Zasilanie podstawowe) Primary Fault (Awaria zasilania podstawowego) Back-up Power (Zasilanie rezerwowe) Back-up Fault (Awaria zasilania rezerwowego) Primary CPU In-Use (Praca procesora głównego) Controller Activity (Działanie sterownika) Back-up CPU In-Use (Praca procesora rezerwowego) Auto-Select Mode (Tryb automatycznego wyboru) Primary CPU Activity (Praca procesora głównego) Fault buzzer (Brzęczyk sygnalizacji awarii) Back-up CPU In-Use (Praca procesora rezerwowego) Wskaźniki na płycie tylnej Relay Outputs 1 (Wyjścia przekaźnikowe) Primary CPU Fault (Awaria procesora głównego) Back-up Power Supply Failure (Awaria zasilania rezerwowego) Back-up CPU Fault (Awaria procesora rezerwowego) Any Failure (Awaria) Primary Power Supply Failure (Awaria zasilania podstawowego) 1 Obciążalność styków przekaźnika: 24 VAC, wartość maks. 40 V, 1 A Moduły rozszerzenia wyjść wizyjnych serii LTC 8902 Urządzenia LTC 8902/60 i LTC 8902/50 zawierają zestaw do montażu w szafie typu Rack, moduł odbiornika danych LTC 8916/00 oraz zasilacz serii LTC 8906 Parametry elektryczne Model Napięcie zasilania Zakres napięcia Pobór zasilania mocy 1 LTC 8902/ VAC, 50 / 60 Hz W LTC 8902/ VAC, 50 / 60 Hz W 1 Moc przy napięciu znamionowym przy pełnym obciążeniu Złącza Wyjścia wizyjne Wyjścia wizyjne CONSOLE COMM 1 COMM 2 EXT SYNC V SYNC cztery 34-stykowe złącza taśmowe wykorzystywane w połączeniu z panelem złączy wizyjnych /00 połączenia magistrali wizyjnej: szesnaście 34-stykowych złączy taśmowych połączonych z modułami wejść wizyjnych serii przy pomocy kabli taśmowych LTC 8809/00 port zarezerwowany do późniejszego wykorzystania port zarezerwowany do późniejszego wykorzystania port zarezerwowany do późniejszego wykorzystania wejście BNC wykorzystywane do synchronizacji modułu zewnętrznym sygnałem synchronizacyjnym; dopuszczalne są całkowite sygnały wizyjne, całkowite sygnały synchronizacji lub wyjście V SYNC z innej krosownicy serii LTC 8900 złącze BNC sygnału wyjściowego synchronizującego dodatkową krosownicę serii LTC 8900 poprzez jej wejście EXT SYNC Interfejs danych zewnętrznych dwa szybkie porty LAN RJ45 do połączenia z modułem procesora głównego LTC 8901 przez system koncentratorów LAN (połączone równolegle; jeden jest wykorzystywany, drugi zarezerwowany do późniejszego wykorzystania)

5 5 Krosownice wizyjne Allegiant LTC 8900 Elementy systemu moduły do montażu w szafie typu Rack (szer.) x 420 (gł.) x 267 (wys.) mm 11,1 kg Konstrukcja metalowa obudowa Wykończenie kolor grafitowy danych (LTC 8916/00) moduł do montażu w szafie typu Rack (szer.) x 420 (gł.) x 267 (wys.) mm 0,5 kg (LTC 8906/60 lub LTC 8906/50) 67 (szer.) x 360 (gł.) x 247 (wys.) mm 5,2 kg Wskaźniki dioda LED zasilania (wł. / wył.), dioda LED alarmu bezpieczników Moduły rozszerzenia wejść wizyjnych serii Urządzenia /60 i /50 zawierają zestaw do montażu w szafie typu Rack, moduł odbiornika danych LTC 8918/00 oraz zasilacz serii LTC 8805 Parametry elektryczne Model Napięcie zasilania Zakres napięcia Pobór zasilania mocy 1 / VAC, 50 / 60 Hz W / VAC, 50 / 60 Hz W 1 Moc przy napięciu znamionowym przy pełnym obciążeniu Złącza Wejście wizyjne szesnaście 34-stykowych złączy taśmowych wykorzystywanych w połączeniu z panelem złączy wizyjnych /00 Połączenia przelotowych wejść wizyjnych szesnaście 34-stykowych złączy wykorzystywanych do dołączenia kabli taśmowych LTC 8809/00 (dostarczonych w celu połączenia przelotowego z dodatkowymi modułami serii ) Połączenia magistrali wizyjnej szesnaście 34-stykowych złączy taśmowych połączonych z modułami wejść wizyjnych serii przy pomocy kabli taśmowych LTC 8809/00 (w zestawie) CONSOLE port zarezerwowany do późniejszego wykorzystania COMM 1 port zarezerwowany do późniejszego wykorzystania COMM 2 port zarezerwowany do późniejszego wykorzystania EXT SYNC wejście BNC wykorzystywane do synchronizacji modułu zewnętrznym sygnałem synchronizacyjnym; dopuszczalne są całkowite sygnały wizyjne, całkowite sygnały synchronizacji lub wyjście V SYNC z innej krosownicy serii LTC 8900 V SYNC złącze BNC sygnału wyjściowego synchronizującego dodatkową krosownicę serii LTC 8900 poprzez jej wejście EXT SYNC Interfejs danych zewnętrznych dwa szybkie porty LAN RJ45 do połączenia z modułem procesora głównego LTC 8901 przez system koncentratorów LAN (połączone równolegle; jeden jest wykorzystywany, drugi zarezerwowany do późniejszego wykorzystania) Elementy systemu moduły do montażu w szafie typu Rack (szer.) x 420 (gł.) x 267 (wys.) mm 11,1 kg Konstrukcja metalowa obudowa Wykończenie kolor grafitowy danych (LTC 8918/00) moduł do montażu w szafie typu Rack (szer.) x 420 (gł.) x 267 (wys.) mm 0,5 kg (LTC 8805/60 lub LTC 8805/50) 67 (szer.) x 360 (gł.) x 247 (wys.) mm 5,2 kg Wskaźniki dioda LED zasilania (wł. / wył.), dioda LED alarmu bezpieczników wizyjnych LTC 8921/00 Do wykorzystania maks. 16 modułów na każdy moduł rozszerzenia wejść wizyjnych Wejścia wizyjne (gł.) x 250 (wys.) mm 0,41 kg /00 Do wykorzystania maks. 8 modułów na każdy moduł rozszerzenia wyjść wizyjnych LTC 8902 Wyjścia monitorowe (gł.) x 250 (wys.) mm 0,41 kg Moduł sterujący LTC 8941/91 (tylko w konfiguracji nadmiarowej systemu) W skład zestawu wchodzi komputer PC serii LTC 8943/93, główny koncentrator sieci LAN LTC 8944/92 oraz rezerwowy koncentrator sieci LAN LTC 8945/92 LTC 8943/93 PC montowany na szafie typu Rack, przemysłowy komputer PC z procesorem Pentium, 256 MB pamięci RAM (min.), dyskiem twardym 40 GB (min.), napędem CD-ROM, napędem dyskietek, myszą, półką na klawiaturę / myszą montowaną w szafie i systemem Windows 2000; zasilanie 120 / 230 VAC 50 / 60 Hz Monitor SVGA 17 montowany w szafie typu Rack, zasilanie 120 / 230 VAC, 50 / 60 Hz Główny koncentrator sieci LAN LTC 8944/92 koncentrator sieci Ethernet z 12 portami 10/100 Base-T i modułem SNMP, z zaprogramowanym podstawowym adresem IP, zasilanie 120 / 230 VAC, 50 / 60 Hz Rezerwowy koncentrator sieci LAN LTC 8945/92 koncentrator sieci Ethernet z 12 portami 10/100 Base-T i modułem SNMP, z zaprogramowanym podstawowym adresem IP, zasilanie 120 / 230 VAC, 50 / 60 Hz Rozszerzenie koncentratora LAN LTC 8946/92 koncentrator sieci Ethernet z 12 portami 10/100 Base-T bez modułu SNMP; 120 / 230 VAC, 50 / 60 Hz

6 6 Krosownice wizyjne Allegiant LTC 8900 Panel złączy wizyjnych /00 Panel /00 składa się z zespołu połączeniowego wykorzystywanego w celu zamiany 32 złączy BNC na dwa 16-kanałowe kable taśmowe. Dwa koncentryczne kable taśmowe (LTC 8809/00), przeznaczone do przekazywania sygnałów wizyjnych, są następnie wykorzystywane do połączenia sygnału wizyjnego pomiędzy panelem a systemem LTC W przypadku połączenia wszystkich wejść oraz wyjść zewnętrznych sygnałów wizyjnych wymagane są moduły /00. Poza wejściami wizyjnymi oraz wyjściami monitorowymi, moduły /00 mogą również zostać zamówione jako wyposażenie opcjonalne w celu przelotowego łączenia urządzeń. W przypadku dołączenia każdej grupy składającej się z 32 kamer systemowych lub 32 monitorów wymagany jest jeden moduł /00 (w którego skład wchodzi panel połączeniowy i dwa kable taśmowe) moduł do montażu w szafie typu Rack (szer.) x 42 (gł.) x 44 (wys.) mm Panel połączeniowy 0,54 kg Kable taśmowe (2) 0,3 kg Konstrukcja metalowa Wykończenie kolor grafitowy Zgodność Kompatybilność elektromagnetyczna CE, FCC Część 15, ICES-003 Standardy bezpieczeństwa CE, UL, CSA, EN, IEC Akcesoria Allegiant Akcesoria z serii LTC 8900 udostępniają wiele funkcji dodatkowych modułów podstawowych krosownic Allegiant. W skład akcesoriów dodatkowych wchodzą zestawy rozszerzenia klawiatury, moduł interfejsu danych Allegiant Bilinx, odbiorniki / sterowniki, urządzenia sterujące, moduły łączenia kodu oraz moduły rozszerzenia klawiatur. Wszystkie urządzenia dodatkowe zostały zaprojektowane w taki sposób, aby ich instalacja nie sprawiała kłopotów oraz pod kątem zgodności z systemami Allegiant wszystkich serii. P. karty katalogowe akcesoriów Allegiant

7 7 Krosownice wizyjne Allegiant LTC 8900 Schemat systemu serii LTC 8904 (256 kamer na 128 monitorów) Opcjonalny komputer PC z uruchomionym oprogramowaniem LTC 8059 Master Control Software dla Windows lub LTC 8850 GUI Wiązka kabli przesyłu danych do klawiatur Zespół procesora LTC 8904 Główny zasilacz Moduł sieciowy procesora LTC 8905 LTC 8910 Maks. 256 kamer Linie przesyłu danych sieci LAN Koncentrator LTC 8946 Linie przesyłu danych sieci LAN Moduł rozszerzenia wyjść wizyjnych LTC 8902 LTC 8906 danych LTC 8916 Koncentryczne kable taśmowe LTC 8809 Moduł rozszerzenia wejść wizyjnych danych LTC 8918 LTC 8805 Panele złączy wizyjnych Sieć LAN Sieć LAN danych LTC 8916 LTC 8906 danych LTC 8918 LTC 8805 Wiązka kabli koncentrycznych do grup monitorów Moduł rozszerzenia wyjść wizyjnych LTC 8902 Moduł rozszerzenia wejść wizyjnych Wiązka kabli koncentrycznych do grup monitorów Monitory systemowe Monitory systemowe 1 64 Klawiatury systemowe Klawiatury systemowe

8 8 Krosownice wizyjne Allegiant LTC 8900 Schemat systemu serii LTC 8901 w konfiguracji nadmiarowej (256 kamer na 128 monitorów) Komputer PC LTC 8943 z oprogramowaniem sterującym Zespół procesora LTC 8901 Główny zasilacz Moduł procesora Moduł procesora sieciowy głównego rezerwowego rezerwowy LTC 8905 LTC 8910 LTC 8910 LTC 8905 Maks. 256 kamer Wiązka kabli przesyłu danych do klawiatur Koncentrator LTC 8944 Linie przesyłu danych sieci LAN Koncentrator LTC 8945 Linie przesyłu danych sieci LAN Moduł rozszerzenia wyjść wizyjnych LTC 8902 LTC 8906 danych LTC 8916 Koncentryczne kable taśmowe LTC 8809 Moduł rozszerzenia wejść wizyjnych danych LTC 8918 LTC 8805 Panele złączy wizyjnych Sieć LAN Sieć LAN danych LTC 8916 LTC 8906 danych LTC 8918 LTC 8805 Wiązka kabli koncentrycznych do grup monitorów Moduł rozszerzenia wyjść wizyjnych LTC 8902 Moduł rozszerzenia wejść wizyjnych Wiązka kabli koncentrycznych do grup monitorów Monitory systemowe Monitory systemowe 1 64 Klawiatury systemowe Klawiatury systemowe

9 9 Krosownice wizyjne Allegiant LTC 8900 Schemat systemu serii LTC 8901 w konfiguracji nadmiarowej (1024 kamery na 256 monitorów) Komputer PC LTC 8943 z oprogramowaniem sterującym Dodatkowe kamery Główny zasilacz sieciowy LTC 8905 Moduł procesora głównego LTC 8910 Moduł procesora rezerwowego LTC 8910 rezerwowy LTC 8905 Zespół procesora LTC 8901 Koncentrator LTC 8944 Koncentrator LTC 8945 Koncentrator LTC 8946 Linie przesyłu danych sieci LAN do wszystkich modułów LTC 8902 Koncentryczne taśmowe LTC 8809 Do monitorów 1 64 Dostarczone koncentryczne kable taśmowe LTC 8902 Do monitorów Dostarczone koncentryczne kable taśmowe LTC 8902 Do monitorów Dostarczone koncentryczne kable taśmowe LTC 8902 Do monitorów Maks. 512 monitorów systemowych Maks. 64 klawiatury systemowe

10 10 Krosownice wizyjne Allegiant LTC 8900 Schemat systemu serii LTC 8901 w konfiguracji nadmiarowej (4096 kamer na 512 monitorów) Komputer PC z oprogramowaniem konfiguracyjnym Dodatkowe kamery Dodatkowe kamery Dodatkowe kamery Dodatkowe kamery Główny zasilacz sieciowy LTC 8905 Moduł procesora Moduł procesora głównego rezerwowego rezerwowy LTC 8910 LTC 8910 LTC 8905 Zespół procesora LTC 8901 Koncentratory LAN Linie przesyłu danych sieci LAN do wszystkich modułów Do monitorów 1-64 Do monitorów Do monitorów Do monitorów Do monitorów Do monitorów Do monitorów Do monitorów Maks. 512 monitorów systemowych Maks. 64 klawiatury systemowe (przy użyciu modułów rozszerzenia portów LTC 8714 i LTC 8715)
