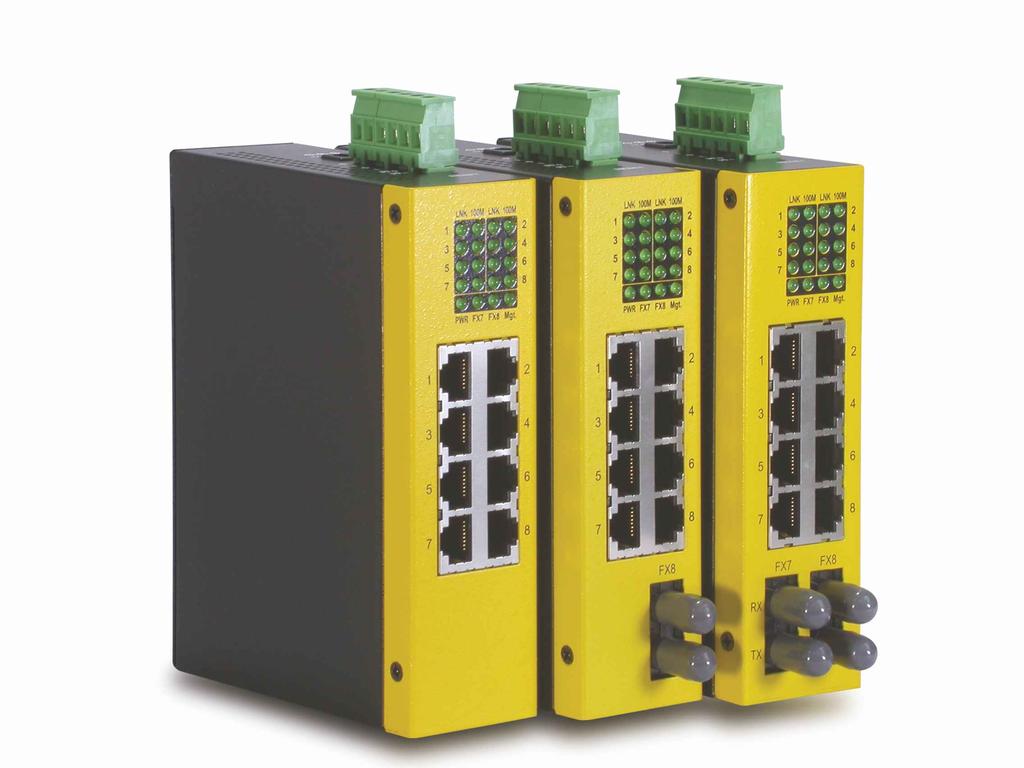

1 Przemysłowe, zarządzalne przełączniki 8-portowe Fast Ethernet z łącznością światłowodową Seria KSD-800M

Zalety: Przełącznik Fast Ethernet z 8 portami miedzianymi 10/100Mb/s oraz opcjonalnymi portami światłowodowymi Szeroki zakres temperatury pracy, pozwalający na pracę w środowisku o krytycznych

2 Zalety: Przełącznik Fast Ethernet z 8 portami miedzianymi 10/100Mb/s oraz opcjonalnymi portami światłowodowymi Szeroki zakres temperatury pracy, pozwalający na pracę w środowisku o krytycznych warunkach temperaturowych bsługa montażu panelowego oraz montażu w szynie DIN Dwa rodzaje zasilania, pozwalające na spełnienie wymagań w zależności od zastosowań Szeroki zakres napięcia zasilania, pozwalający na elastyczność zastosowań Funkcje specjalne - VLAN, QoS, kontrola portu Przemysłowa emisja oraz wydajność odpornościowa Cechy kluczowe: 8 portów 10/100M z auto negocjacją oraz automatyczną konfiguracją MDI/MDI-X Port 7 oraz 8 mają możliwość transmisji zarówno w trybie miedzianym jak i światłowodowym (w zależności od modelu) bsługa komutacji store-and-forward z prędkością kablową bsługa sterowania przepływu IEEE 802.3x dla pracy w trybie pełnodupleksowym bsługa sterowania przepływu dla ciśnienia wstecznego w trybie półdupleksowym bsługa funkcji Far End Fault na portach światłowodowych bsługa trybu DHCP dla konfiguracji IP bsługa funkcji opartej na porcie oraz VLAN opartego na znaczniku 802.1Q bsługa funkcji opartej na porcie, funkcji 802.1p, DSCP QoS bsługa SNMP, protokołu telnet oraz zarządzania na bazie struktury Web bsługa konfiguracji przemysłowego, redundantnego pierścienia dla szybkiego powrotu do pracy po awarii kabla lub przełącznika Panelowy wspornik montażowy C

3 Parametry Norma Porty sieciowe Kable sieciowe IEEE Base-T, IEEE 802.3u 100Base-TX, 100Base-FX 8 portów RJ-45 10/100Mb/s auto negocjacja, auto-mdi/mdi-x 2 porty 100Mb/s 100Base-FX (w zależności od modelu) Port 7 oraz 8 mają możliwość transmisji zarówno w trybie miedzianym jak i światłowodowym 10Base-T: Kat. 3, 4, 5 lub wyższa dla maks. 100m 100Base-TX: Kat. 5 lub wyższa dla maks. 100m 100Base-FX: MMF 50/125µm 60/125µm, SMF 9/125µm Funkcja VLAN w oparciu o port, w oparciu o znacznik IEEE 802.1Q Funkcja QoS Zarządzanie Adresy MAC Diody LED Wyjście przekaźnikowe Wejście zasilania DC Pobór mocy budowa Wymiary Montaż Parametry środowiskowe Zatwierdzenie w oparciu o port, w oparciu o 802.1p,DSCP lub dopasowanie IP SNMP MIB-II oraz prywatnemib, telnet, web, event traps Tabela z 1K wpisów Na jednostkę: zasilanie, zarządzanie Na port 10/100M: połączenie/aktywność, 100M, stan dupleksowy/konflikt Na slow światłowodowy: połączenie / aktywność Alarm: awaria zasilania Interfejs: 2 styki zaciskowe Spec.: maks. 30VDC/1A lub maks. 120VAC/0.5A Zespół listew: 2 pary styków +/- wtyku DC: -D 6,3mm/+D 2,0mm Zakres napięcia roboczego: +7 ~ +30VDC maks. 7,3 W Metalowa, bez wentylatora 140 x 106 x 40 mm (szer. x gł. x wys.) w szynie DIN, panelowy Temperatura pracy: -20 C ~ 70 C, Temperatura przechowywania: -20 C ~ 85 C Wilgotność względna: 5% ~ 95% nieskroplona FCC klasa A, CE/EMC klasa A, norma bezpieczeństwa EN60950

4 Testy bezpieczeństwa środowiska EMI EMS: Test Norma Specyfikacje FCC/EMI Zas.FCC Cz. 15 Klasa A CE/EMC/EMI EN55022, CISPR 22 Klasa A CE/EMC/Harmonic EN < 75 W CE/EMC/VFF EN Klauzula 5 CE/EMC/EMS EN Wyładowania elektrostatycznego ESD IEC Styk: +/-8KV Powietrze: +/-16KV RS IEC Siła: 10V/m EFT/BURST IEC /-4KV dporność udarowa IEC Moc: 4KV Sygnał: 0,5KV CS IEC Poziom 3 dpowiedź pola magnetycznego IEC Hz 40A/m dpowiedź spadku napięcia IEC Przerwanie: C Spadki: B Bezpieczeństwo EN 60950, IEC Napięcie dielektryczne IEEE TP, 1500VAC/60sek Rezystancja izolacji IEEE TP, 500VDC/10Mohm Test na zimno IEC Test Ad -20 C, 96 godz. Test suchy (ciepło) IEC Test Bd +70 C 40%RH 96 godz. Test mokry (ciepło) IEC C 90%RH 96 godz. Test przechowywania IEC C 96 godz. +85 C 40%RH 96 godz. Test odporności na wibrację IEC

5 Parametry światłowodu: Model FX & kabel Długość fali Tx Moc Rx Czułość Maks. Moc Rx -1T ST MMF -32dBm -8dBm -1C SC MMF -1C1 SC MMF -1SL2 SC MMF -15 ~-8dBm -3-7dBm -1W3515 Bi-Di SC SMF Tx -1W5315 Bi-Di SC SMF Tx 1550nm Rx -1W3520 Bi-Di SC SMF Tx -1W5320 Bi-Di SC SMF Tx 1550nm Rx -2T ST MMF ST MMF -32dBm -32dBm -8dBm -8dBm -2C SC MMF SC MMF -2C1 SC MMF SC MMF -2SL2 SC SMF SC SMF -15 ~ -8dBm -15 ~ -8dBm dBm -7dBm -C1SL2 SC MMF SC SMF -15 ~ -8dBm -3-7dBm -2W5315 Bi-Di SC x2 SMF Tx -2W3515 Bi-Di SC x2 SMF Tx 1550nm Rx -2W5320 Bi-Di SC x2 SMF Tx -2W3520 Bi-Di SC x2 SMF Tx 1550nm Rx

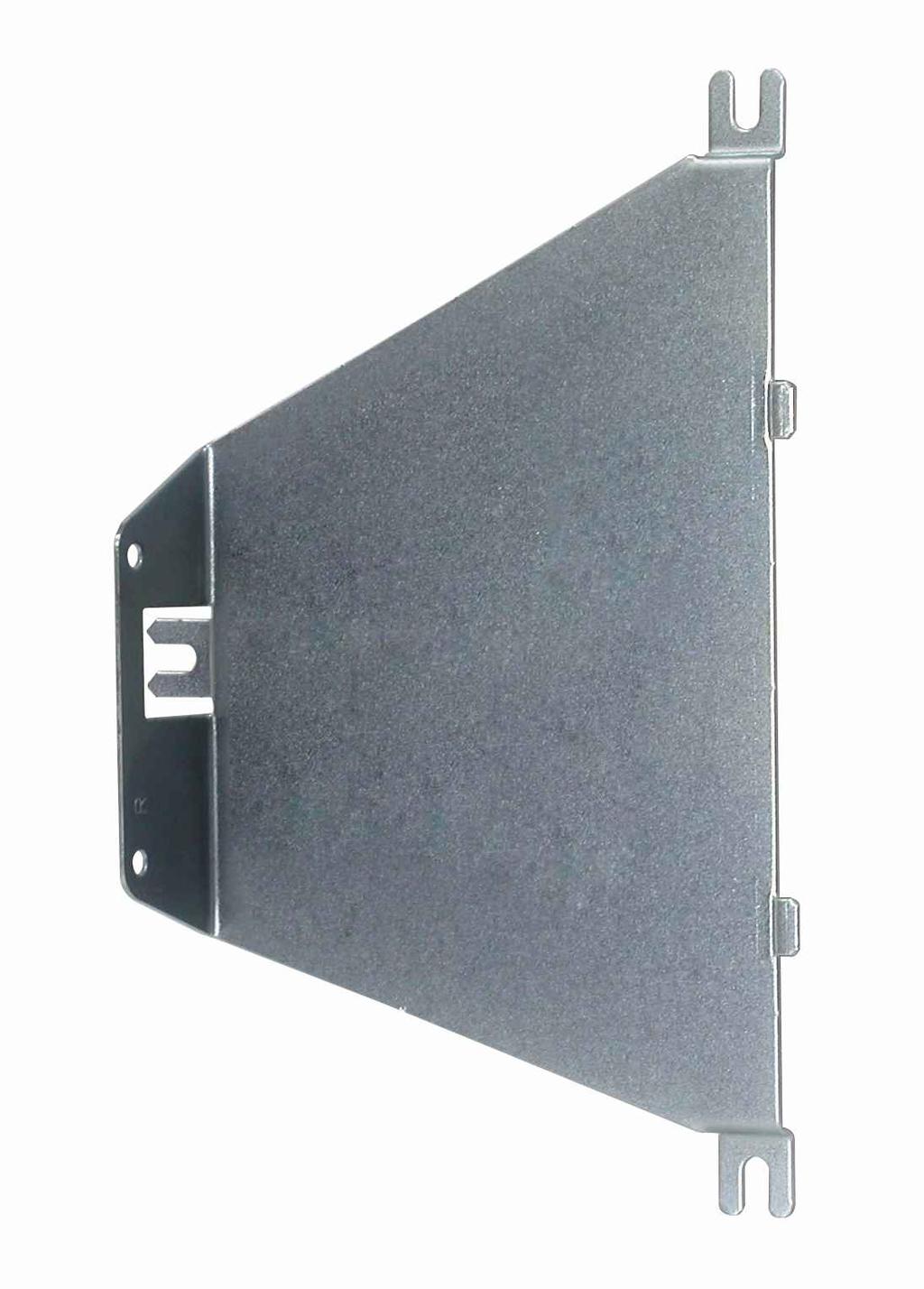

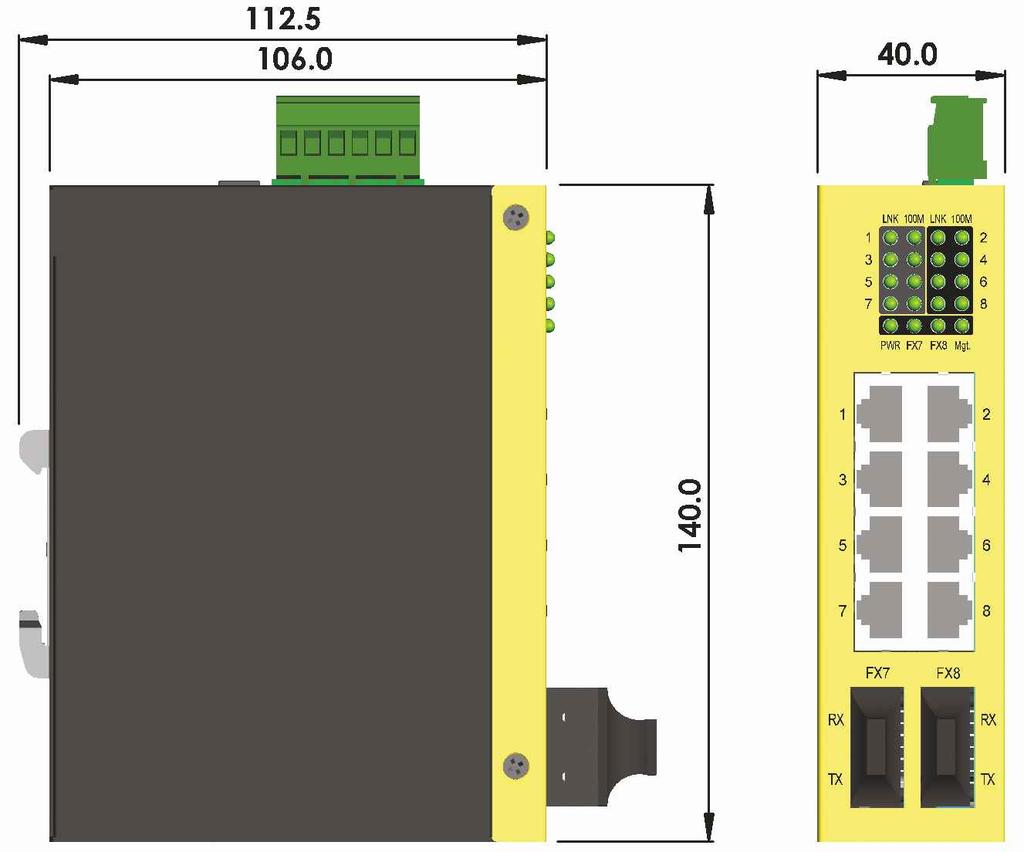

6 Wymiar szyny DIN Wymiar panelu

7 Informacje dotyczące zamówienia Model Porty FX Dystans Temperatura robocza -1T FX8 ST MMF -1C FX8 SC MMF -1C1 FX8 SC MMF -1SL2 FX8 SC MMF -1W3515 Bi-Di SC SMF 15~20km -1W5315 Bi-Di SC SMF 15~20km -1W3520 Bi-Di SC SMF -1W5320 Bi-Di SC SMF -2T FX7 ST MMF FX8 ST MMF -2C FX7 SC MMF FX8 SC MMF -2C1 FX7 SC MMF FX8 SC MMF -2SL2 FX7 SC SMF FX8 SC SMF -C1SL2 FX7 SC MMF FX8 SC SMF -2W5315 FX7 Bi-Di SC SMF -2W3515 FX7 Bi-Di SC SMF -2W5320 FX7 Bi-Di SC SMF -2W3520 FX7 Bi-Di SC SMF 15~20km 15~20km ul. 17 Stycznia 119, Leszno tel fax ul. Polanki 67c Gdańsk tel fax ul. Malinowa Katowice tel fax katowice@ccpartners.pl Ursynów Business Park ul. Puławska 303 wejście B Warszawa tel fax warszawa@ccpartners.pl
