Instrukcja obsługi pulpitu operatorskiego DCK (skrócona wersja)

Transkrypt

1 Instrukcja obsługi pulpitu operatorskiego DCK (skrócona wersja)

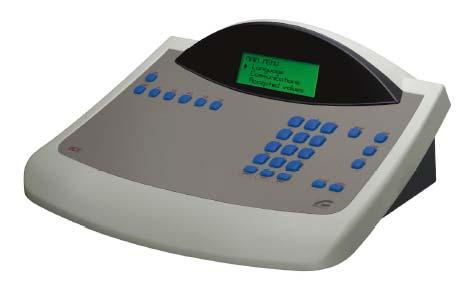

2 Opis urządzenia Pulpit DCK jest profesjonalnym urządzeniem do sterowania systemami CCTV. Umożliwia sterowanie urządzeniami zarządzającymi sygnałem wideo (przełączniki, krosownice, multipleksery) oraz reagowanie na występujące zdarzenia alarmowe. Pulpit Pulpit zawiera wyświetlacza LCD składający się z 4 wierszy po 20 znaków oraz pogrupowanej pod względem funkcji klawiatury. Większość operacji jest wykonywana poprzez pojedyncze wciśnięcie jednego klawisza. Konfiguracja Wszystkie dane konfiguracyjne wyświetlane są na ekranie LCD. Istnieje możliwość wyboru wersji językowej. Zabezpieczenia Alarmy oraz zakłócenia w transmisji sygnalizowane są sygnałem dźwiękowym. Pulpit posiada 3-poziomowy system haseł: hasło włączenia potrzebne przy uruchamianiu pulpitu potwierdzające uprawnienia do jego obsługi, hasło kasowania alarmów wymagane do potwierdzenia przyjęcia alarmu, hasło konfiguracyjne wymagane przy próbie zmiany konfiguracji. Każde hasło składa się z 5 cyfr, może zostać także wyłączone przez ustawienie hasła:

3 Wykaz urządzeń sterowanych z pulpitu DCK Przełączniki / krosownice SM42A, SM82A SM84A, SM164A SW328 SW164OSM (z konwerterem RS232 - RS485) LXRPS42A, LXRPS42TA LXRPS82A, LXRPS82TA LXRPS84A, LXRPS164A Multipleksery SP16C Multipleksery Javelin/Hitron oraz SONY

4 Klawisze oraz złącza Wszystkie klawisze zostały zgrupowane w sekcje odpowiadające przypisanym im funkcjom: - klawisze do zarządzania sygnałem wideo V - klawisze funkcyjne F Pulpit DCK posiada złącze RJ11 umieszczone z tyłu obudowy, gniazdo zasilania, przełączniki konfiguracyjne oraz gniazdo DB9 do aktualizacji oprogramowania. Złącze RJ11 jest przeznaczone do sterowania urządzeniami wideo. Przełączniki służą do włączania/wyłączania obciążenia 120ohm na magistrali RS485. Klawisze dwufunkcyjne Niektóre klawisze ( przypisanych określonym klawiszom. ) mogą być użyte do aktywowania dodatkowych funkcji Na przykład: SHIFT. oznacza wciśnięcie klawisza SHIFT a następnie MANU bez puszczenia

5 Konfiguracja pulpitu Konfiguracja pulpitu polega na wpisaniu określonych paramterów w menu. Poruszanie po menu Aby wejść do menu należy wcisnąć Do poruszania się po menu: poprzednia linia, następna linia, poprzednia/kolejna wartość (przy ustalaniu parametru), aby wejść do podmenu wskazywanego przez kursor, aby cofnąć się do poprzedniego menu (poziom wyżej) Wybór i wprowadzanie nastaw W miejscach, gdzie istnieje wybór między kilkoma wariantami wybrana nastawa jest oznaczana symbolem gwiazdki. W przypadku konieczności wprowadzenia nastawy liczbowej należy ją potwierdzić klawiszem może zostać użyte do usunięcia ostatnio wprowadzonej cyfry. Aby wyjść bez zapisania wprowadzonych wartości należy wcisnąć. Podanie błędnych parametrów będzie sygnalizowane sygnałem dźwiękowym. Niektóre opcje mogą być niedostępne, jeżeli wcześniejsze ustawienia wykluczają ich istnienie. W przypadku wyboru alternatywy (np YES/NO) wciśnięcie powoduje wybór lewego parametru, natomiast prawego. Klawisz potiwerdza wybraną (migającą) wartość. Klawisz powoduje wyjście bez akceptacji.

6 Pozycje menu Menu składa się z następujących sekcji: Language Communication Accepted values Keyboard number Buzzer Password Other parametres Save and exit - umożliwia wybór wersji językowej. Dostępne wersje: angielska, niemiecka, francuzka, włoska. - umożliwia wybór oraz ustawienie paramterów komunikacyjnych urządzenia, z którym współpracuje pulpit. - pozwala zdefiniować liczby określające numery podłączonych kamer, monitorów, funkcji oraz multiplekserów. - pozwala ustalić adres pulpitu (każdy pulpit w systemie musi mieć inny, unikatowy adres). - definiuje sytuacje, w których ma występować sygnalizacja dźwiękowa. - pozwala zdefiniować hasła w pulpicie. - zawiera dodatkowe funkcje jak test pamięci, kasowanie konfiguracji itp. - wyjście z menu wraz z zapisaniem bieżących ustawień.

7 Zarządzanie sygnałami wideo Z tyłu pulpitu znajduje się złącze VIDEO, które umożliwia podłączenie do sterowanego urządzenia. Aby możliwe było działanie systemu należy pamiętać o ustawieniu poprawnych paramterów (typ urządzenia, transmisja, protokół) odpowiednich dla podłączanych urządzeń. Wygląd wyświetlacza Wyświetlacz pulpitu DCK przedstawia wszystkie informacje niezbędne do pracy operatora. Typowy wygląd jest następujący: Widoczne są trzy wiersze: - pierwszy zawiera numer ostatnio wybieranej kamery, - drugi zawiera numer aktywnego monitora (wszystkie czynności operatora wykonywane są na aktywnym monitorze), trzeci zawiera informacje o alarmie (jeśli wystąpił) oraz wprowadzane przez operatora parametry. Podstawowe operacje Pulpit DCK jest wykorzystywany głównie do realizacji dwóch poleceń operatora: przełączenia określonej kamery na aktywny monitor, wywołania sekwencji na aktywnym monitorze. Bezpośredni wybór kamery Wciśnij, następnie numer kamery oraz klawisz Przykład: powoduje wyświetlenie kamery 12 na aktywnym monitorze. Jeżeli jest to możliwe pulpit sam rozpoznaje zakończenie wprowadzania numeru kamery i dokonuje przełączenia bez konieczności potwierdzania klawiszem

8 Wybór poprzedniej/następnej kamery Klawisze oraz powodują przełączenie odpowiednio poprzedniej lub następnej kamery. Jeżeli aktualnie wykonywana jest sekwencja to pierwsze wciśnięcie jedego z tych klawiszy powoduje jej zatrzymanie. Widoki Widoki mogą być użyte do przywoływania sekwencji komend przy pomocy tylko jednego klawisza. Umożliwiają przełączenie określonej kamery na określony monitor.- skracają zatem znaczenie czas konieczny do przełączenia w stosunku do wykonania tej czynności tradycyjnie czyli wybrania monitora a następnie wybrania kamery. Definiowanie widoków Widoki są ustawiane poprzez wciśnięcie jednej z sekwencji klawiszy:.. - aby ustawić widok przywoływany klawiszem 0, - aby ustawić widok przywoływany klawiszem 9. Wybranie tej komendy powoduje wyświetlenie ekranu który umożliwia wprowadzenie numeru kamery oraz monitora. Jeżeli jako numer monitora zostanie podane 0 będzie to oznaczać, że wybrana kamera ma zostać pokazana na aktywnym monitorze. Przywołanie widoku Przywołanie widoku sprowadza się do wciśnięcia jednego z klawiszy od Kasowanie widoków do Kasowanie widoków dokonuje się poprzez wprowadzenie sekwencji

9 Krosownica wizyjna SW328 Opis Krosownica SW328 jest profesjonalnym urządzeniem do zastosowań w systemach CCTV. Umożliwia podłączenie do 32 kamer oraz 8 monitorów (zamiast jednego monitora można podłączyć bezpośrednio magnetowid). Podłączenie Do podłączenia należy użyć standardowych kabli koncentrycznych. Ustawienia krosownicy Krosownica nie wymaga specjalnych ustawień. Ustawienia pulpitu W pulpicie należy wejść do menu a następnie w kategorii Communication -> Video Line a następnie ustawić typ na 32/8, protokół na Vid328 oraz szybkość transmisji na Jeżeli do krosownicy podłączonych jest więcej niż jeden pulpit, należy w każdym z nim ustawić odmienny adres. Test pracy Jeżeli pulpit jest podłączony do krosownicy poprawnie można dokonać testu przez wykonanie kilku podstawowych poleceń: - wciśnij aby wybrać monitor 1 jako aktywny, wciśnij aby przełączyć obraz z kolejnych kamer. UWAGA! Istnieje możliwość, że krosownica SW328 może mieć zaprogramowaną blokadę obsługi w określonej porze dnia lub sytuacji. Należy zapoznać się z konfiguracją krosownicy.

10 Konfiguracja krosownicy Zdalny pulpit umożliwia jedynie zmianę czasu i daty krosownicy SW328. Aby tego dokonać należy wcisnąć. Klawisz Klawisz Klawisze przesuwa kursor na następną pozycję, przesuwa kursor na poprzednią pozycję, zwiększają/zmniejszają wskazywaną wartość.
