1 INSTRUKCJA OBSŁUGI Przełącznik/Rozgałęźnik sygnału 3G-SDI SDI-SW-4/2

2 BEZPIECZEŃSTWO Proszę przeczytać instrukcję przed przystąpieniem do rozpakowywania, instalacji lub korzystania z tego urządzenia i przed podłączeniem zasilania. Proszę pamiętać o następujących uwagach podczas rozpakowania i zainstalowania tego urządzenia: Należy zawsze przestrzegać podstawowych środków ostrożności, aby zmniejszyć ryzyko pożaru, porażenia prądem i obrażeń osób. Aby uniknąć pożaru lub porażenia prądem, nie wystawiać urządzenia na działanie deszczu, wilgotności lub instalowania urządzenia w pobliżu wody. Nigdy nie rozlewać żadnych płynów na lub do tego produktu. Nigdy nie wciskaj wszelkiego rodzaju obiektów do produktu poprzez jakiekolwiek otwory lub szczeliny, ponieważ możesz uszkodzić części wewnątrz urządzenia. Używaj tylko dołączonego zasilacza. Nie używaj zasilacza jeśli jest uszkodzony. Nie pozwalaj, aby cokolwiek leżało na okablowaniu zasilania. Aby chronić urządzenie przed przegrzaniem, nie blokować żadnych otworów wentylacyjnych i otworów w obudowie, które zapewniają wentylację i pozwalają na dostateczną ilość miejsca na cyrkulację powietrza wokół urządzenia. HISTORIA ZMIAN WERSJA DATA ZMIANY VR WSTĘPNE WYDANIE VR RS-232 POWER COMMAND VS AKTUALIZACJA STANDARDU SDI VS PIERWSZE WYDANIE

3 1. WPROWADZENIE Przełącznik/Rozgałęźnik sygnału SD-SDI, HD-SDI i 3G-SDI. Pozwala na przełączanie sygnałów z maksymalnie 4 wejść SDI na jednoczesne 2 wyjścia SDI, zapewniając jednocześnie wysoki stopień kompresji Gbit/s. Urządzenie może być sterowanie za pomocą pilota na podczerwień lub portem szeregowym RS APLIKACJE Transmisja sygnałów video Profesjonalne wyświetlanie video Profesjonalny przełącznik sygnałów video 3. ZAWARTOŚĆ PACZKI Przełącznik/Rozgałęźnik SDI/SW-4/2 Pilot (CR-23) Zasilacz 5 V/2.6 A DC Instrukcja Obsługi 4. WYMAGANIA SYSTEMOWE Urządzenie z wyjściem SDI Urządzenie z wejściem SDI 5. WŁAŚCIWOŚCI Przełączanie pomiędzy czterema źródłami sygnału SDI z równoczesnym wysyłaniem sygnału SDI do 4 wyjść Praca przy Gb / s, 2.970/1.001 Gb / s, 1,485 Gb / s, 1.485/1.001 Gb / s oraz 270 Mb / s Obsługa SMPTE 425M (poziom A i poziom B), SMPTE 424, SMPTE 292M, SMPTE 259M-C Sterowanie przez RS-232, zdalny pilot IR (w zestawie) i z przycisków na panelu Obsługa sygnału wejściowego i wyjściowego dla odległości do 300 m dla sygnałów SD, 200 m dla sygnałów HD i 100 m dla sygnałów 3G. UWAGA: Odległości operacyjne mogą się różnić w zależności od używanego kabla.

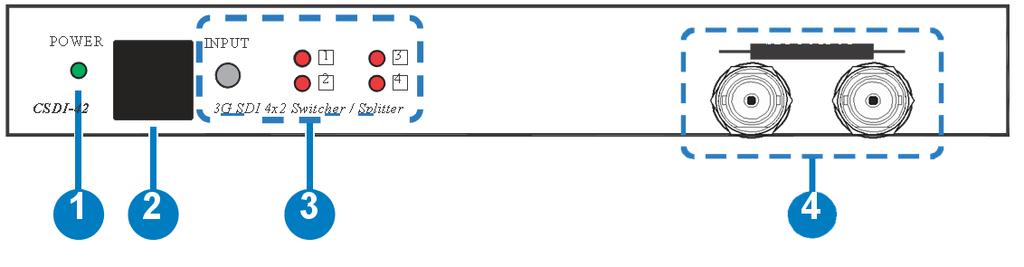

4 6. KONTROLA PRACY I FUNKCJE 6.1 PANEL PRZEDNI 1. POWER LED: Dioda LED wskaźnik podłaczenia urządzenia do zasilania. 2. ODBIORNIK IR: Odbiornik podczerwieni (odbiera komendy z pilota). 3. INPUT: Przycisk do cyklicznego przełączania wejścia SDI (numer wejścia sygnalizowany diodą led) 4. SDI OUTPUT: 2 wyjścia sygnału SDI

5 6.2 PANEL TYLNI 1. SDI INPUT: Złącza do podłaczenia sygnałów wejściowych SDI, akceptowane formaty to SD/HD/3G 2. RS-232: Złącze portu szeregowego RS-232 (podłacz do PC/laptopa za pomocą kabla D-SUB 9-PIN i używaj komend do sterowania urządzeniem) 3. DC 5V: Złącze zasilania 5 V DC.

6 6.3 Protokół RS OPIS PINÓW Baud Rate: bps Data bit: 8-bit Parity: None Stop bit: 1-bit KOMENDY

7 7. PILOT 1. POWER: Przycisk Włącz/Wyłącz. 2. PRZYCISKI: Przyciski do przełączania wejścia sygnału SDI.

8 7. PODŁĄCZENIE

9 8. SPECYFIKACJA SMPTE 425M Level A & B, 424M, 292M, 259M-C Wejście 4 x BNC (SD/HD/3G-SDI) Wyjście 2 x BNC (SD/HD/3G-SDI) Sygnał SDI SD-SDI: SMPTE 259M-C, 270 Mbit / s HD-SDI: SMPTE 292M, 1,485 & 1.485/1.001 Gbit / s 3G-SDI: SMPTE 424M/425M-AB, 2,970 & 2.970/1.001 Gbit / s Ochrona ESD ± 8 kv (Air-gap discharge) ± 4 kv (Contact discharge) Zasilanie 5 V/2.6 DC (USA / UE standardy CE / FCC / UL certyfikat) Długość kabla SDI 3G/HD/SD-SDI do 100/200/300[m] (BELDEN 1694A) Wymiary 200 mm (szer.) x 138 mm (gł.) x 30 mm (wys.) Waga 900 g Materiał Metal Kolor Czarny Pobór mocy 5 W Temperatura pracy 0 º C ~ 40 º C/32 º F ~ 104 º F Temperatura przechowywania -20 º C ~ 60 º -4 º F ~ 140 º F Wilgotność względna 20 ~ 90% RH (bez kondensacji) 9. AKRONIMY AKRONIM 3G SDI KOMPLETNY TERMIN PASMO 2,97 Gbps 3G Serial Digital Interface
