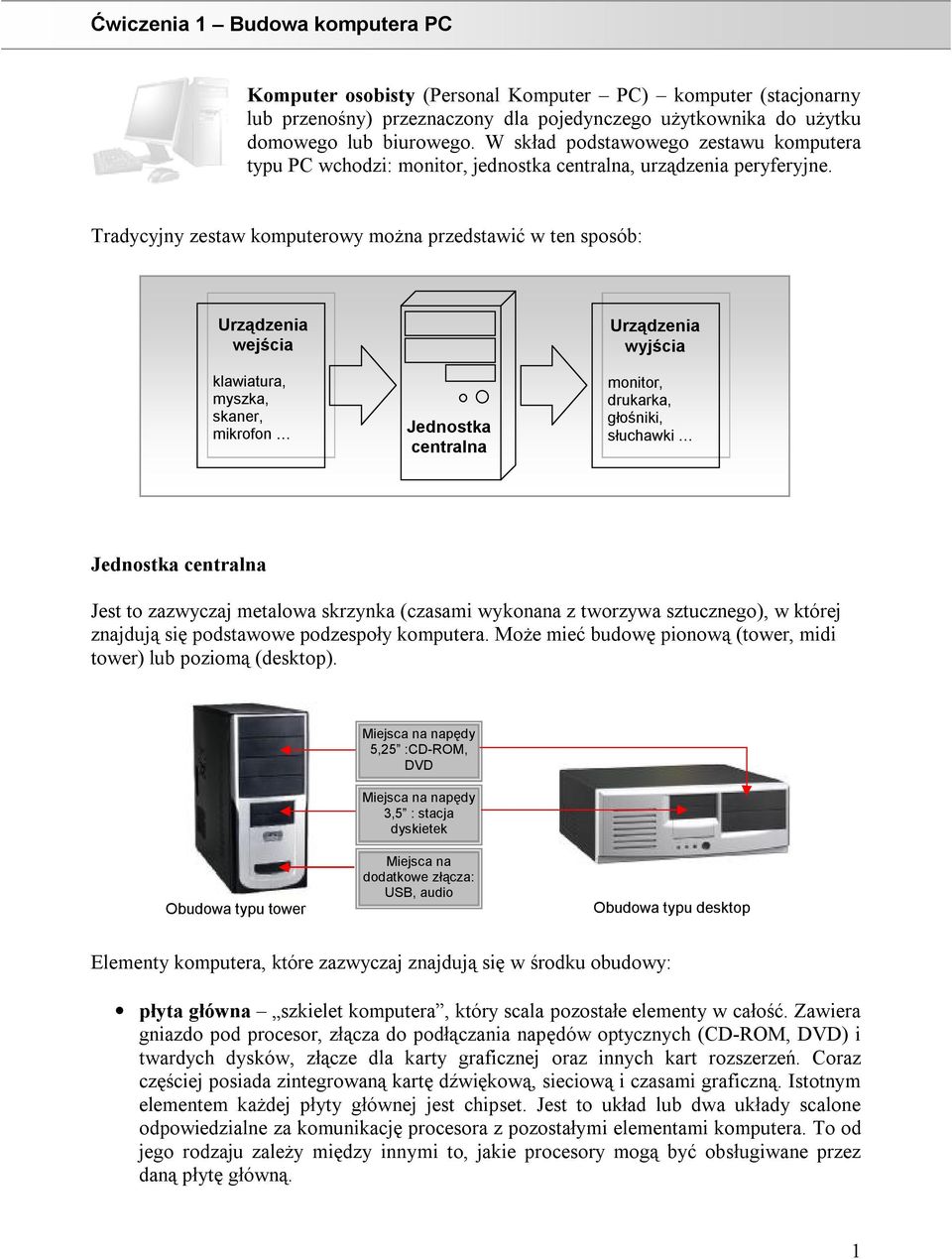

1 Ćwiczenia 1 Budowa komputera PC Komputer osobisty (Personal Komputer PC) komputer (stacjonarny lub przenośny) przeznaczony dla pojedynczego użytkownika do użytku domowego lub biurowego. W skład podstawowego zestawu komputera typu PC wchodzi: monitor, jednostka centralna, urządzenia peryferyjne. Tradycyjny zestaw komputerowy można przedstawić w ten sposób: Urządzenia wejścia klawiatura, myszka, skaner, mikrofon Jednostka centralna Urządzenia wyjścia monitor, drukarka, głośniki, słuchawki Jednostka centralna Jest to zazwyczaj metalowa skrzynka (czasami wykonana z tworzywa sztucznego), w której znajdują się podstawowe podzespoły komputera. Może mieć budowę pionową (tower, midi tower) lub poziomą (desktop). Miejsca na napędy 5,25 :CD-ROM, DVD Miejsca na napędy 3,5 : stacja dyskietek Obudowa typu tower Miejsca na dodatkowe złącza: USB, audio Obudowa typu desktop Elementy komputera, które zazwyczaj znajdują się w środku obudowy: płyta główna szkielet komputera, który scala pozostałe elementy w całość. Zawiera gniazdo pod procesor, złącza do podłączania napędów optycznych (CD-ROM, DVD) i twardych dysków, złącze dla karty graficznej oraz innych kart rozszerzeń. Coraz częściej posiada zintegrowaną kartę dźwiękową, sieciową i czasami graficzną. Istotnym elementem każdej płyty głównej jest chipset. Jest to układ lub dwa układy scalone odpowiedzialne za komunikację procesora z pozostałymi elementami komputera. To od jego rodzaju zależy między innymi to, jakie procesory mogą być obsługiwane przez daną płytę główną. 1

2 złącze PCI Express do karty graficznej złącza do urządzeń zewnętrznych chipset złącza PCI gniazdo procesora złącza do podłączania twardych dysków SATA gniazda pamięci operacyjnej RAM złącze zasilania płyty głównej Złącza IDE do podłączania napędów optycznych i twardych dysków ATA złącze stacji dyskietek procesor układ scalony odpowiedzialny za przetwarzanie informacji. Na procesorze znajduje się radiator z wentylatorem w celu odprowadzenie dużej ilości ciepła wydzielanej podczas pracy procesora. Aktualnie na rynku w kategorii komputerów osobistych (PC) dostępne są procesory dwóch firm: INTEL i AMD. Charakterystyczne parametry procesorów: - liczba bitów przetwarzana w jednym takcie (długość słowa), np. 32 lub 64; - częstotliwość taktowania, np. 2,4 GHz; - pamięć podręczna CACHE. Procesor firmy AMD Radiator z wentylatorem Procesor firmy INTEL pamięć operacyjna (RAM) jest to pamięć wykorzystywania do przechowywania danych niezbędnych do aktualnych obliczeń wykonywanych przez procesor (utrzymuje swoją zawartość tylko podczas pracy komputera); - pojemność, np MB; - częstotliwość pracy, np. 400 MHz. 2

3 karta graficzna element komputera odpowiedzialny za wyświetlanie obrazu na ekranie monitora (aktualnie karty graficzne posiadają własne procesory, które w znaczny sposób odciążają główny procesor). Karta graficzna może być zintegrowana z płyta główną lub częściej występuje jako osobna karta rozszerzeń. - typ złącza, np. AGP x8 lub PCI Express, - ilość pamięci, np. 768 MB; - model procesora graficznego, np. GeForce 8800 GTX. Złącze do monitora analogowego Złącze do monitora cyfrowego Złącze umożliwiające podłączenie do płyty głównej karta sieciowa element komputera odpowiedzialny za połączenie z siecią LAN. Najczęściej karty sieciowe występują w postaci zintegrowanej z płyta główną lub jako osobne karty rozszerzeń osadzane na złączach PCI. Karty mogą obsługiwać sieci przewodowe lub bezprzewodowe (radiowe). - prędkość transmisji, np. 10, 100 lub 1000 Mbps; Gniazdo kabla sieciowego RJ45 Antena transmisyjna zamiast kabla Karta bezprzewodowa do laptopa karta dźwiękowa element odpowiedzialny za przetwarzanie dźwięku z postaci cyfrowej na analogową lub odwrotnie (najczęściej występuje w postaci zintegrowanej z płytą główną lub jako osobna karta rozszerzeń w przypadku ewentualnie moduł zewnętrzny w przypadku urządzeń profesjonalnych). Karta umożliwia podłączenie głośników, mikrofonu, słuchawek, instrumentów MIDI itp. 3

4 - próbkowanie, np. 24 bity; - ilość obsługiwanych głośników, np. 2+1, 4+1, 7+1; Złącza do podłączenia głośników, mikrofonu, urządzeń zewnętrznych Złącza do podłączenia instrumentów MIDI Złącza do podłączenia karty na płycie głównej twardy dysk (HDD) tzw. pamięć masowa służąca do przechowywania dużych ilości danych bez ich utraty po odłączeniu zasilania. - pojemność podawana w gigabajtach, np. 120 GB, 400 GB; - prędkość obrotowa, np. 5400, 7200 lub obr/min; - pamięć ciche, np. 8MB. napędy optyczne odtwarzacze i nagrywarki CD i DVD, Służą do nagrywania i odczytywania danych zapisanych na nośnikach CD, CD-RW, DVD, DVD-RW itp. Zapis i odczyt danych odbywa się przy pomocy wiązki lasera emitowanej przez urządzenie. Najczęściej są to urządzenia uniwersalne potrafiące obsługiwać nośniki CD i DVD. Pojemności podstawowych nośników CD to 700MB a DVD to 4,7GB. - prędkość zapisu i odczytu, np. x16 i x52; - format zapisu lub odczytu, np. DVD-RW, DVD+RW, CD-RW, CD-R. 4

5 napęd dyskietek (FDD) coraz rzadziej wykorzystywany napęd do obsługi dyskietek 3,5 o pojemności 1,44MB; zasilacz jeden z istotniejszych elementów komputera odpowiedzialny za dostarczanie odpowiedniego napięcia do pozostałych podzespołów. Charakterystycznym parametrem zasilaczy jest moc podawana w watach W, np. 400W; Urządzenia wejścia Urządzenia podłączane do jednostki centralnej, których zadaniem jest dostarczenie do procesora informacji w celu ich dalszego przetworzenia Do urządzeń wejścia zaliczamy klawiaturę, myszkę, skaner, mikrofon, kamerę, aparat cyfrowy itp. Są one podłączane do jednostki centralnej poprzez złącza umieszczone na płycie głównej (mysz, klawiatura) lub na dodatkowych kartach rozszerzeń (mikrofon) 5

6 Urządzenia wyjścia Urządzenia podłączane do jednostki centralnej, których zadaniem jest przekazanie użytkownikowi danych powstałych w wyniku przetwarzania procesora. Do urządzeń wyjścia zaliczamy monitor, drukarkę, głośniki, słuchawki, projektor multimedialny itp. Podobnie jak urządzenia wejścia są podłączane do jednostki centralnej poprzez złącza umieszczone na płycie głównej (drukarka) lub na dodatkowych kartach rozszerzeń (głośniki, monitor, projektor multimedialny). Przykładowe złącza na tylnym panelu płyty głównej, przy pomocy których można podłączyć urządzenia zewnętrzne: port myszki port klawiatury port szeregowy gniazdo monitora gniazda kart sieciowych gniazda karty port równoległy porty USB dźwiękowej 6
