Cyfrowy rejestrator wizyjny Divar

Transkrypt

1 System telewizji przemysłowej (CCTV) Cyfrowy rejestrator wizyjny Cyfrowy rejestrator wizyjny Wersje 6, 9 i 16kanałowe Opcjonalna komunikacja w technologii Bilinx Jednoczesny zapis, odtwarzanie i archiwizacja Sterowanie kamerami AutoDome Inteligentne wyszukiwanie na podstawie ruchu w obrazie Autoryzacja obrazów na potrzeby dowodowe Zdalne sterowanie wieloma rejestratorami za pomocą oprogramowania Centrum Zarządzania Wewnętrzna lub zewnętrzna Cyfrowe rejestratory wizyjne Bosch serii to zwarte urządzenia. które łączą w sobie zaawansowany zapis cyfrowy z multipleksowaniem sygnału wizyjnego. Pozwala to nie tylko ograniczyć wymaganą przestrzeń, ale przede wszystkim zintegrować wszystkie potrzebne funkcje w jednym urządzeniu. Podczas projektowania rejestratora uwzględniono zarówno operatora, jak i instalatora. Pozwoliło to uzyskać urządzenie łatwe w instalacji i obsłudze. Rejestrator umożliwia jednoczesny zapis i odtwarzanie obrazu. Funkcja zabezpieczenia przed nadpisaniem oznaczonego materiału zapobiega przypadkowej utracie ważnych nagrań. Dla każdej dołączonej kamery można skonfigurować parametry zapisu, takie jak częstotliwość odświeżania (obrazy na sekundę) oraz jakość obrazu. Dzięki temu możliwa stała się hierarchizacja zapisu, zależnie od poziomu zagrożenia obszaru. Ustawienie wyższej częstotliwości odświeżania tylko dla obszarów krytycznych lub obszarów o dużym stopniu ryzyka pozwala znacząco ograniczyć potrzebną pamięć. Urządzenie gwarantuje zapis o częstotliwości odświeżania 50 (PAL) lub 60 obrazów/s (NTSC) bez potrzeby synchronizacji. Alarmy uruchamiane są sygnałem pojawiającym się na wejściach alarmowych oraz przez układ detekcji ruchu po wykryciu ruchu w obszarze obrazu zdefiniowanym przez użytkownika. Funkcja inteligentnego wyszukiwania na podstawie ruchu służy do łatwego odnajdywania ruchu odbywającego się w obszarze obrazu zdefiniowanym przez użytkownika w określonym przedziale czasowym. Do rejestratora można dołączyć opcjonalną klawiaturę, która umożliwia sterowanie kamerami AutoDome oraz oferuje zaawansowane funkcje obsługi odtwarzania. Jeśli zapisany materiał ma służyć jako dowód popełnionego wykroczenia, można w prosty sposób zarchiwizować obrazy wraz z dedykowanym programem do odtwarzania plików wideo na komputerze PC. Służy do tego wewnętrzna umożliwiająca zapis na płytach DVD i CD. Urządzenie posiada funkcję autoryzacji obrazu, która automatycznie wykrywa próby manipulacji w zapisanym materiale. Aby ułatwić instalację, rejestrator został wyposażony w funkcję szybkiej instalacji Quick install. Dodatkowo dostępne jest menu ekranowe w kilku językach oraz pomoc kontekstowa pojawiająca się po naciśnięciu żółtego przycisku. Z urządzeniem dostarczane jest narzędzie konfiguracyjne upraszczające dokonywanie ustawień systemu za pomocą komputera PC. Dzięki wyposażeniu rejestratora w technologię Bilinx funkcje wymagające zwykle bezpośredniego dostępu do kamery mogą być teraz obsługiwane poprzez wizyjny kabel koncentryczny dołączony do kamer Bilinx.

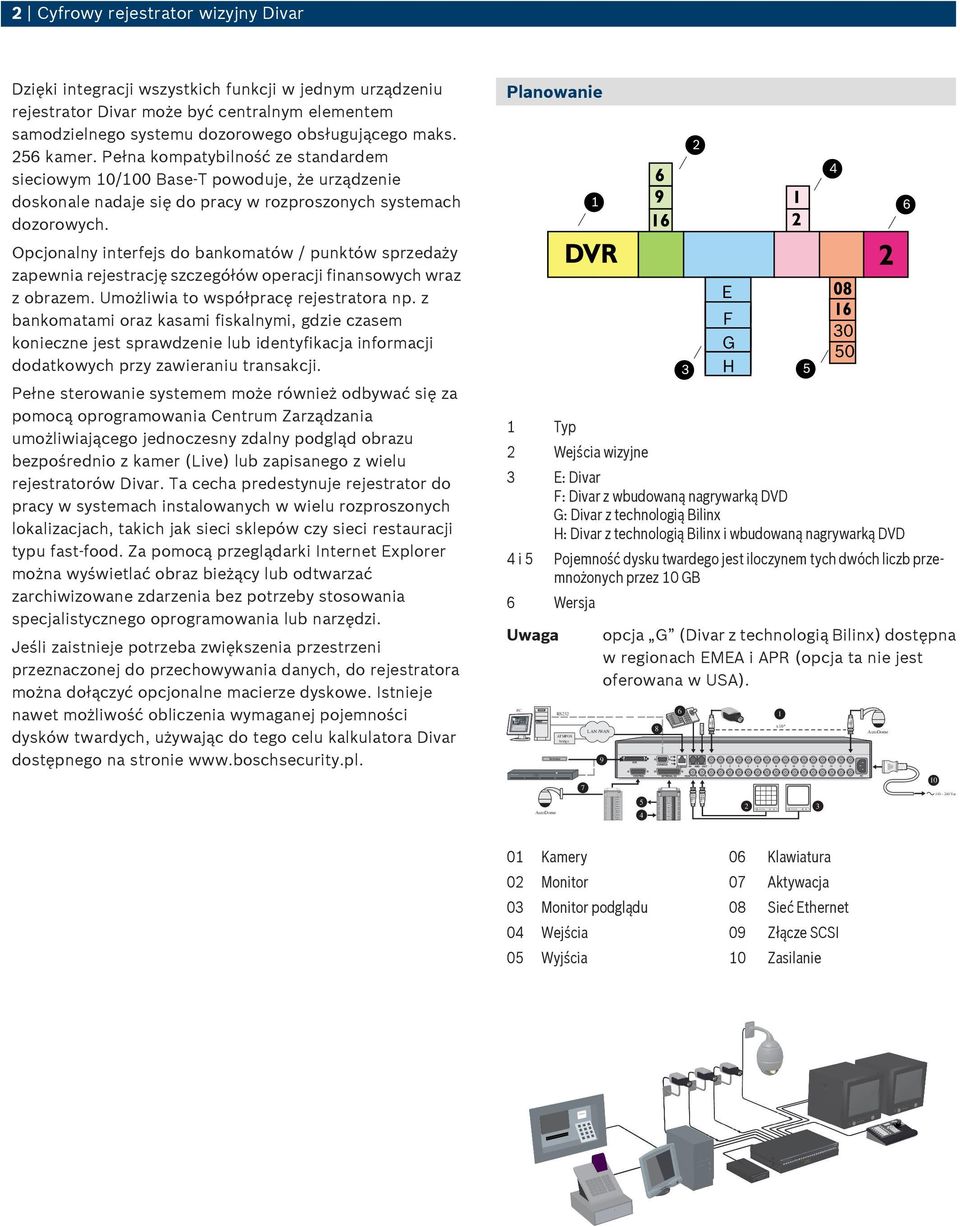

2 Storage Array CTRL 1 CTRL 2 CTRL 3 CTRL 4 CTRL 5 1A R 3A E 1B L 3B 2A A 4A 2B Y 4B GND GND GND GND A B 2 Cyfrowy rejestrator wizyjny Dzięki integracji wszystkich funkcji w jednym urządzeniu rejestrator może być centralnym elementem samodzielnego systemu dozorowego obsługującego maks. 256 kamer. Pełna kompatybilność ze standardem sieciowym 10/100 BaseT powoduje, że urządzenie doskonale nadaje się do pracy w rozproszonych systemach dozorowych. Planowanie Opcjonalny interfejs do bankomatów / punktów sprzedaży zapewnia rejestrację szczegółów operacji finansowych wraz z obrazem. Umożliwia to współpracę rejestratora np. z bankomatami oraz kasami fiskalnymi, gdzie czasem konieczne jest sprawdzenie lub identyfikacja informacji dodatkowych przy zawieraniu transakcji. Pełne sterowanie systemem może również odbywać się za pomocą oprogramowania Centrum Zarządzania umożliwiającego jednoczesny zdalny podgląd obrazu bezpośrednio z kamer (Live) lub zapisanego z wielu rejestratorów. Ta cecha predestynuje rejestrator do pracy w systemach instalowanych w wielu rozproszonych lokalizacjach, takich jak sieci sklepów czy sieci restauracji typu fastfood. Za pomocą przeglądarki Internet Explorer można wyświetlać obraz bieżący lub odtwarzać zarchiwizowane zdarzenia bez potrzeby stosowania specjalistycznego oprogramowania lub narzędzi. Jeśli zaistnieje potrzeba zwiększenia przestrzeni przeznaczonej do przechowywania danych, do rejestratora można dołączyć opcjonalne macierze dyskowe. Istnieje nawet możliwość obliczenia wymaganej pojemności dysków twardych, używając do tego celu kalkulatora dostępnego na stronie. 1 Typ 2 Wejścia wizyjne 3 E: F: z wbudowaną nagrywarką DVD G: z technologią Bilinx H: z technologią Bilinx i wbudowaną nagrywarką DVD 4 i 5 Pojemność dysku twardego jest iloczynem tych dwóch liczb przemnożonych przez 10 GB 6 Wersja Uwaga PC RS232 ATM/POS bridge LAN / WAN opcja G ( z technologią Bilinx) dostępna w regionach EMEA i APR (opcja ta nie jest oferowana w USA) Ohm VIDEO 1 x16* VIDEO AutoDome AutoDome VIDEO OUT VIDEO OUT Vac 01 Kamery 06 Klawiatura 02 Monitor 07 Aktywacja 03 Monitor podglądu 08 Sieć Ethernet 04 Wejścia 09 Złącze SCSI 05 Wyjścia 10 Zasilanie

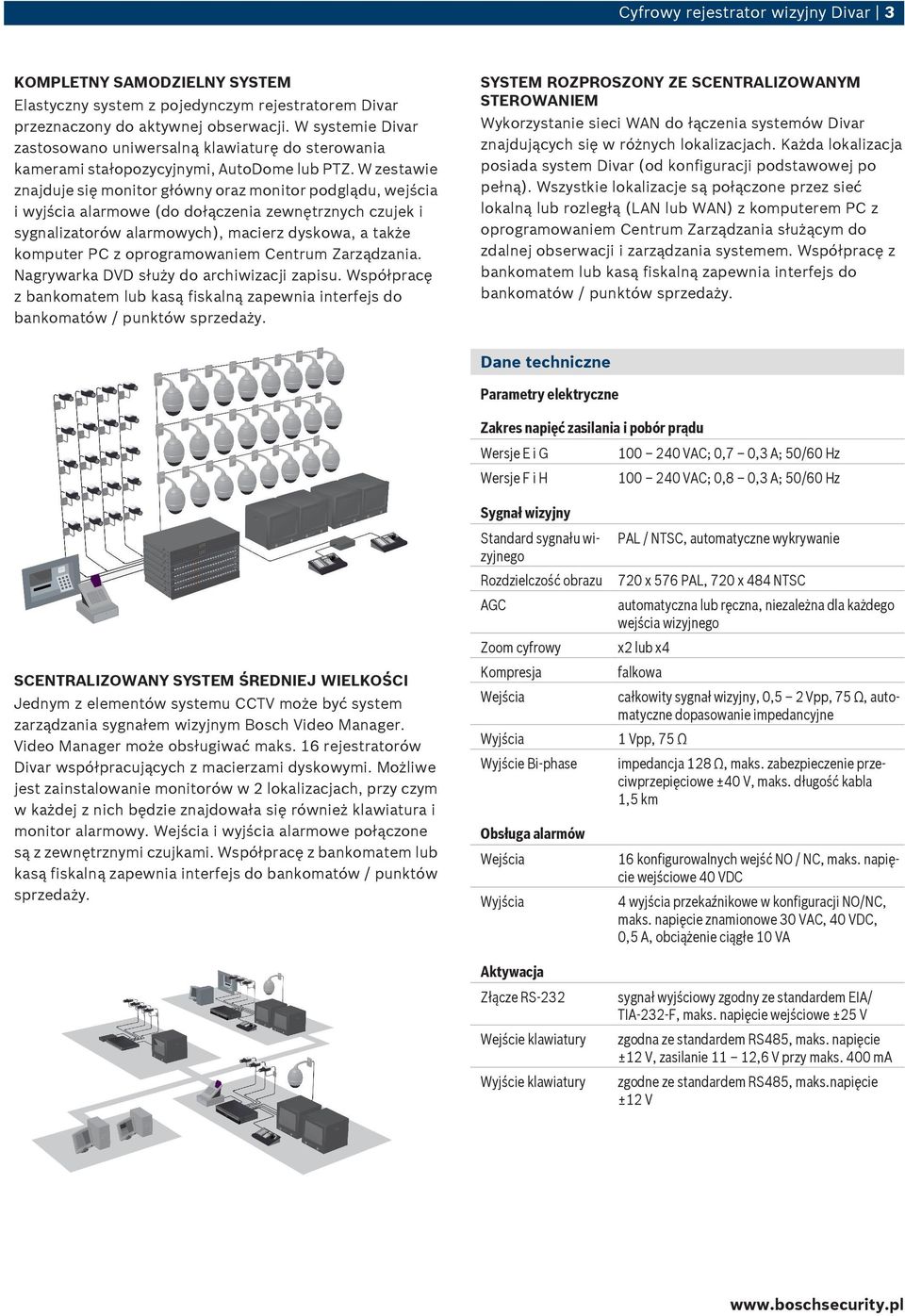

3 Cyfrowy rejestrator wizyjny 3 KOMPLETNY SAMODZIELNY SYSTEM Elastyczny system z pojedynczym rejestratorem przeznaczony do aktywnej obserwacji. W systemie zastosowano uniwersalną klawiaturę do sterowania kamerami stałopozycyjnymi, AutoDome lub PTZ. W zestawie znajduje się monitor główny oraz monitor podglądu, wejścia i wyjścia alarmowe (do dołączenia zewnętrznych czujek i sygnalizatorów alarmowych), macierz dyskowa, a także komputer PC z oprogramowaniem Centrum Zarządzania. Nagrywarka DVD służy do archiwizacji zapisu. Współpracę z bankomatem lub kasą fiskalną zapewnia interfejs do bankomatów / punktów sprzedaży. SYSTEM ROZPROSZONY ZE SCENTRALIZOWANYM STEROWANIEM Wykorzystanie sieci WAN do łączenia systemów znajdujących się w różnych lokalizacjach. Każda lokalizacja posiada system (od konfiguracji podstawowej po pełną). Wszystkie lokalizacje są połączone przez sieć lokalną lub rozległą (LAN lub WAN) z komputerem PC z oprogramowaniem Centrum Zarządzania służącym do zdalnej obserwacji i zarządzania systemem. Współpracę z bankomatem lub kasą fiskalną zapewnia interfejs do bankomatów / punktów sprzedaży. Dane techniczne Parametry elektryczne Zakres napięć zasilania i pobór prądu Wersje E i G VAC; 0,7 0,3 A; 50/60 Hz Wersje F i H VAC; 0,8 0,3 A; 50/60 Hz SCENTRALIZOWANY SYSTEM ŚREDNIEJ WIELKOŚCI Jednym z elementów systemu CCTV może być system zarządzania sygnałem wizyjnym Bosch Video Manager. Video Manager może obsługiwać maks. 16 rejestratorów współpracujących z macierzami dyskowymi. Możliwe jest zainstalowanie monitorów w 2 lokalizacjach, przy czym w każdej z nich będzie znajdowała się również klawiatura i monitor alarmowy. Wejścia i wyjścia alarmowe połączone są z zewnętrznymi czujkami. Współpracę z bankomatem lub kasą fiskalną zapewnia interfejs do bankomatów / punktów sprzedaży. Sygnał wizyjny Standard sygnału wizyjnego Rozdzielczość obrazu AGC Zoom cyfrowy Kompresja Wejścia Wyjścia Wyjście Biphase Obsługa alarmów Wejścia Wyjścia Aktywacja Złącze RS232 Wejście klawiatury Wyjście klawiatury PAL / NTSC, automatyczne wykrywanie 720 x 576 PAL, 720 x 484 NTSC automatyczna lub ręczna, niezależna dla każdego wejścia wizyjnego x2 lub x4 falkowa całkowity sygnał wizyjny, 0,5 2 Vpp, 75 Ω, automatyczne dopasowanie impedancyjne 1 Vpp, 75 Ω impedancja 128 Ω, maks. zabezpieczenie przeciwprzepięciowe ±40 V, maks. długość kabla 1,5 km 16 konfigurowalnych wejść NO / NC, maks. napięcie wejściowe 40 VDC 4 wyjścia przekaźnikowe w konfiguracji NO/NC, maks. napięcie znamionowe 30 VAC, 40 VDC, 0,5 A, obciążenie ciągłe 10 VA sygnał wyjściowy zgodny ze standardem EIA/ TIA232F, maks. napięcie wejściowe ±25 V zgodna ze standardem RS485, maks. napięcie ±12 V, zasilanie 11 12,6 V przy maks. 400 ma zgodne ze standardem RS485, maks.napięcie ±12 V

4 4 Cyfrowy rejestrator wizyjny Złącza Wejścia wizyjne Sieć Ethernet Monitory Wejścia urządzeń alarmowych Wyjście Biphase Złącze RS232 Wejście klawiatury Wyjście klawiatury Złącze SCSI 6, 9 lub 16 złączy przelotowych BNC, automatyczne dopasowanie impedancyjne RJ45S, 8stykowe, ekranowane: 10/100 BaseT zgodne ze standardem IEEE x BNC, monitor A pracuje w trybie wieloekranowym, monitor B pracuje jako monitor podglądu / alarmowy zaciski śrubowe zaciski śrubowe 9stykowe, DSub męskie RJ11, modułowe złącze 6stykowe RJ11, modułowe złącze 6stykowe 50stykowe HD, maks. 7 (wersje E i G) / 6 (wersje F i H) urządzeń ultra SCSI, 20 MB/s, terminatory ustawiane w urządzeniach Masa Wersje E i G Wersje F i H Zestaw do montażu w szafie typu Rack Parametry środowiskowe Temperatura Temperatura pracy Wersje E i G Wersje F i H Temperatura przechowywania Wilgotność względna Moc Archiwizacja ok. 5,8 kg ok. 7,5 kg do montażu jednego urządzenia w szafie typu Rack EIA 19" 0 40 C 5 40 C C <93%, bez kondensacji <95%, bez kondensacji Archiwizacja wewnętrzna Urządzenia zewnętrzne Rozmiar plików Wysoka jakość Średnia jakość Niska jakość 80, 160, 320, 600, 1000 GB Cyfrowa, wizyjna macierz dyskowa DVSA 40 kb 24 kb 16 kb Częstotliwość odświeżania (obrazy/s) NTSC PAL Rozdzielczość zapisu Tryby wyświetlania Monitor A Monitor B Tryby zapisu Parametry mechaniczne Wymiary Wersje E i G Wersje F i H całkowita 60, możliwość ustawienia niezależnie dla każdej kamery: 30, 15, 10, 7,5, 6, 5, 4, 3, 2, 1, 1/2, 1/5, 1/10, 0 całkowita 50, możliwość ustawienia niezależnie dla każdej kamery: 25, 12,5, 8, 6, 5, 4, 3, 2, 1, 1/2, 1/5, 1/10, x 288 PAL, 720 x 242 NTSC pełnoekranowy, sekwencja pełnoekranowa, Quad, sekwencja Quad, wieloekranowy, przywoływanie alarmu (obraz na żywo i zapisany) pełnoekranowy, sekwencja pełnoekranowa, przywoływanie alarmu liniowy, ciągły, ciągły z warunkowym nadpisywaniem 442 x 315 x 45 mm 442 x 315 x 66 mm Zgodność elektromagnetyczna Kompatybilność elektromagnetyczna USA Unia Europejska FCC Część 15, Klasa B Odporność EN Emisja Harmoniczne sieci zasilające dyrektywa EMC 89/336/EEC EN Klasa B EN Wahania napięcia EN Standardy bezpieczeństwa USA UL6500 Wydanie 2 Unia Europejska EN 60950: 2000 Kanada CAN/CSAE Minimalne wymagania systemowe komputera PC Centrum Zarządzania (CC) i Narzędzie konfiguracyjne (CT) System operacyjny Procesor Pamięć RAM Wolne miejsce na dysku twardym Karta graficzna Połączenie Windows 98, Millennium, NT 4.0, 2000 lub XP 450 MHz Pentium II do CC, 200 MHz Pentium MMX do CT 128 MB do CC, 32 MB do CT 50 MB do CC, 15 MB do CT 8 MB pamięci wideo 800x600 z 16bitową głębią barw Złącze karty sieciowej 10/100BaseT lub wolny port RS232 (tylko CT)

5 Cyfrowy rejestrator wizyjny 5 DVR6E1082 Cyfrowy rejestrator wizyjny 6kanałowy, interfejs sieciowy, 80 GB DVR6E1162 Cyfrowy rejestrator wizyjny 6kanałowy, interfejs sieciowy, 160 GB DVR6E2162 Cyfrowy rejestrator wizyjny 6kanałowy, interfejs sieciowy, 320 GB DVR6E2302 Cyfrowy rejestrator wizyjny 6kanałowy, interfejs sieciowy, 600 GB DVR9E1082 Cyfrowy rejestrator wizyjny 9kanałowy interfejs sieciowy, 80 GB DVR9E1162 Cyfrowy rejestrator wizyjny 9kanałowy interfejs sieciowy, 160 GB DVR9E2162 Cyfrowy rejestrator wizyjny 9kanałowy interfejs sieciowy, 320 GB DVR9E2302 Cyfrowy rejestrator wizyjny 9kanałowy interfejs sieciowy, 600 GB DVR16E1082 Cyfrowy rejestrator wizyjny 16kanałowy, interfejs sieciowy, 80 GB DVR16E1162 Cyfrowy rejestrator wizyjny 16kanałowy, interfejs sieciowy, 160 GB DVR16E2162 Cyfrowy rejestrator wizyjny 16kanałowy, interfejs sieciowy, 320 GB DVR16E2302 Cyfrowy rejestrator wizyjny 16kanałowy, interfejs sieciowy, 600 GB DVR16E2502 Cyfrowy rejestrator wizyjny 16kanałowy, interfejs sieciowy, 1 TB DVR6F1082 Cyfrowy rejestrator wizyjny 6kanałowy, interfejs sieciowy, 80 GB, wbudowana DVR6F1162 Cyfrowy rejestrator wizyjny 6kanałowy, interfejs sieciowy, 160 GB, wbudowana DVR6F2162 Cyfrowy rejestrator wizyjny 6kanałowy, interfejs sieciowy, 320 GB, wbudowana DVR6E1082 DVR6E1162 DVR6E2162 DVR6E2302 DVR9E1082 DVR9E1162 DVR9E2162 DVR9E2302 DVR16E1082 DVR16E1162 DVR16E2162 DVR16E2302 DVR16E2502 DVR6F1082 DVR6F1162 DVR6F2162 DVR6F2302 Cyfrowy rejestrator wizyjny 6kanałowy, interfejs sieciowy, 600 GB, wbudowana DVR9F1082 Cyfrowy rejestrator wizyjny 9kanałowy interfejs sieciowy, 80 GB, wbudowana DVR9F1162 Cyfrowy rejestrator wizyjny 9kanałowy, interfejs sieciowy, 160 GB, wbudowana DVR9F2162 Cyfrowy rejestrator wizyjny 9kanałowy, interfejs sieciowy, 320 GB, wbudowana DVR9F2302 Cyfrowy rejestrator wizyjny 9kanałowy interfejs sieciowy, 600 GB, wbudowana DVR16F1082 Cyfrowy rejestrator wizyjny 16kanałowy, interfejs sieciowy, 80 GB, wbudowana DVR16F1162 Cyfrowy rejestrator wizyjny 16kanałowy interfejs sieciowy, 160 GB, wbudowana DVR16F2162 Cyfrowy rejestrator wizyjny 16kanałowy, interfejs sieciowy, 320 GB, wbudowana DVR16F2302 Cyfrowy rejestrator wizyjny 16kanałowy, interfejs sieciowy, 600 GB, wbudowana DVR16F2502 Cyfrowy rejestrator wizyjny 16kanałowy, interfejs sieciowy, 1 TB, wbudowana DVR6G1082 Cyfrowy rejestrator wizyjny z technologią Bilinx 6kanałowy, interfejs sieciowy, 80 GB DVR6G1162 Cyfrowy rejestrator wizyjny z technologią Bilinx 6kanałowy, interfejs sieciowy, 160 GB DVR6G2162 Cyfrowy rejestrator wizyjny z technologią Bilinx 6kanałowy, interfejs sieciowy, 320 GB DVR6G2302 Cyfrowy rejestrator wizyjny z technologią Bilinx 6kanałowy, interfejs sieciowy, 600 GB DVR6F2302 DVR9F1082 DVR9F1162 DVR9F2162 DVR9F2302 DVR16F1082 DVR16F1162 DVR16F2162 DVR16F2302 DVR16F2502 DVR6G1082 DVR6G1162 DVR6G2162 DVR6G2302

6 6 Cyfrowy rejestrator wizyjny DVR9G1082 Cyfrowy rejestrator wizyjny z technologią Bilinx 9kanałowy, interfejs sieciowy, 80 GB DVR9G1162 Cyfrowy rejestrator wizyjny z technologią Bilinx 9kanałowy, interfejs sieciowy, 160 GB DVR9G2162 Cyfrowy rejestrator wizyjny z technologią Bilinx 9kanałowy, interfejs sieciowy, 320 GB DVR9G2302 Cyfrowy rejestrator wizyjny z technologią Bilinx 9kanałowy, interfejs sieciowy, 600 GB DVR16G1082 Cyfrowy rejestrator wizyjny z technologią Bilinx 16kanałowy, interfejs sieciowy, 80 GB DVR16G1162 Cyfrowy rejestrator wizyjny z technologią Bilinx 16kanałowy, interfejs sieciowy, 160 GB DVR16G2162 Cyfrowy rejestrator wizyjny z technologią Bilinx 16kanałowy, interfejs sieciowy, 320 GB DVR16G2302 Cyfrowy rejestrator wizyjny z technologią Bilinx 16kanałowy, interfejs sieciowy, 600 GB DVR6H1082 Cyfrowy rejestrator wizyjny z technologią Bilinx 6kanałowy, interfejs sieciowy, 80 GB, wbudowana DVR6H1162 Cyfrowy rejestrator wizyjny z technologią Bilinx 6kanałowy, interfejs sieciowy, 160 GB, wbudowana DVR6H2162 Cyfrowy rejestrator wizyjny z technologią Bilinx 6kanałowy, interfejs sieciowy, 320 GB, wbudowana DVR6H2302 Cyfrowy rejestrator wizyjny z technologią Bilinx 6kanałowy, interfejs sieciowy, 600 GB, wbudowana DVR9H1082 Cyfrowy rejestrator wizyjny z technologią Bilinx 9kanałowy, interfejs sieciowy, 80GB, wbudowana DVR9H1162 Cyfrowy rejestrator wizyjny z technologią Bilinx 9kanałowy, interfejs sieciowy, 160 GB, wbudowana DVR9H2162 Cyfrowy rejestrator wizyjny z technologią Bilinx 9kanałowy, interfejs sieciowy, 320GB, wbudowana DVR9G1082 DVR9G1162 DVR9G2162 DVR9G2302 DVR16G1082 DVR16G1162 DVR16G2162 DVR16G2302 DVR6H1082 DVR6H1162 DVR6H2162 DVR6H2302 DVR9H1082 DVR9H1162 DVR9H2162 DVR9H2302 Cyfrowy rejestrator wizyjny z technologią Bilinx 9kanałowy, interfejs sieciowy, 600 GB, wbudowana DVR16H1082 Cyfrowy rejestrator wizyjny z technologią Bilinx 16kanałowy, interfejs sieciowy, 80 GB, wbudowana DVR16H1162 Cyfrowy rejestrator wizyjny z technologią Bilinx 16kanałowy, interfejs sieciowy, 160 GB, wbudowana DVR16H2162 Cyfrowy rejestrator wizyjny z technologią Bilinx 16kanałowy, interfejs sieciowy, 320 GB, wbudowana DVR16H2302 Cyfrowy rejestrator wizyjny z technologią Bilinx 16kanałowy, interfejs sieciowy, 600 GB, wbudowana DVR16H2502 Cyfrowy rejestrator wizyjny z technologią Bilinx 16kanałowy, interfejs sieciowy, 1 TB, wbudowana Sprzęt Klawiatura cyfrowa KBD Klawiatura uniwersalna KBD Zewnętrzna nagrywarka CD / DVD (akcesoria) DVRXEDVD1 Interfejs do bankomatów / punktów sprzedaży DVRXEAP01 (akcesoria) Interfejs do bankomatów / punktów sprzedaży System zarządzania sygnałem wizyjnym System4 Video Manager do LTC 2605/91 Zestaw rozszerzenia do klawiatur do LTC 8557/50 Zestaw rozszerzenia do klawiatur do LTC 8557/60 Rozszerzenie portu klawiatury do LTC 2604/50 Rozszerzenie portu klawiatury do LTC 2604/60 DVA08K04050RA, Macierz dyskowa SCSI, 8 wnęk 4 dyski twarde, łącznie 2 TB DVA08K04050RA, Macierz dyskowa SCSI, 8 wnęk 8 dysków twardych, łącznie 4 TB DVA16K16050RA, Macierz dyskowa SCSI, 16 wnęk 16 dysków twardych, łącznie 8 TB DVR9H2302 DVR16H1082 DVR16H1162 DVR16H2162 DVR16H2302 DVR16H2502 KBDDIGITAL KBDUNIVERSAL DVRXEDVD1 DVRXEAP01 LTC 2605/91 LTC 8557/50 LTC 8557/60 LTC 2604/50 LTC 2604/60 DVA08K04050RA DVA08K08050RA DVA16K16050RA

7 Cyfrowy rejestrator wizyjny 7 Programy DVRSEUG12 Aktualizacja licencji 1 DVRSEAP01 Licencja na interfejs do bankomatów / punktów sprzedaży do rejestratora DVRSEUG12 DVRSEAP01

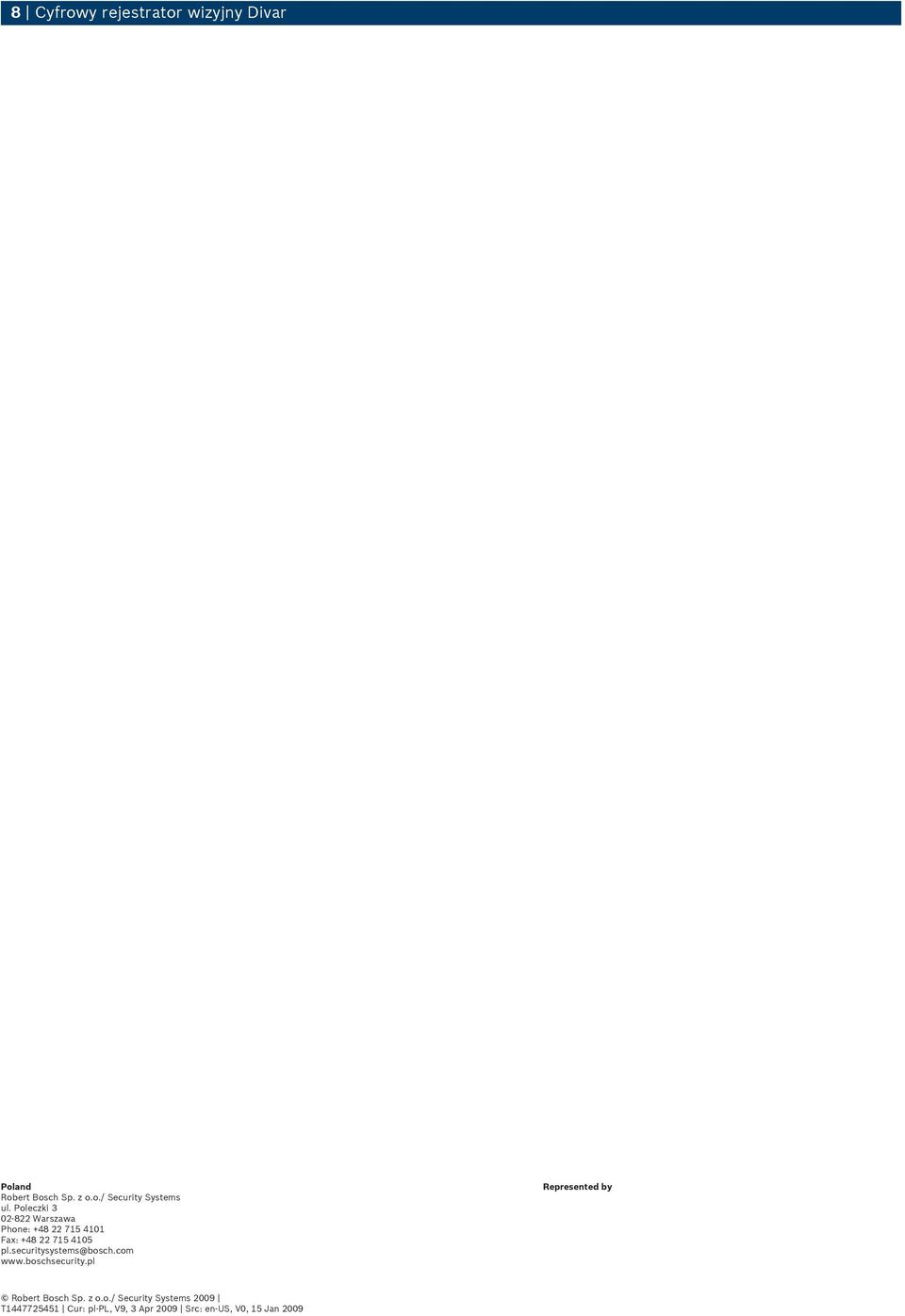

8 8 Cyfrowy rejestrator wizyjny Poland Robert Bosch Sp. z o.o./ Security Systems ul. Poleczki Warszawa Phone: Fax: pl.securitysystems@bosch.com Represented by Robert Bosch Sp. z o.o./ Security Systems 2009 T Cur: plpl, V9, 3 Apr 2009 Src: enus, V0, 15 Jan 2009
