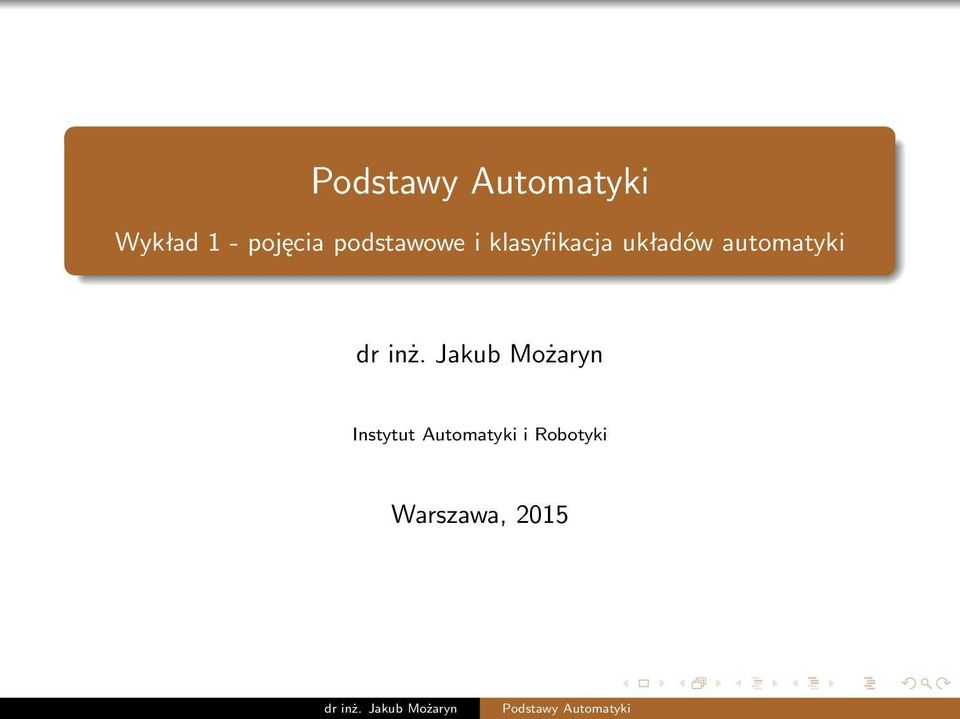

Podstawy Automatyki. Wykład 1 - pojęcia podstawowe i klasyfikacja układów automatyki. dr inż. Jakub Możaryn. Instytut Automatyki i Robotyki

Transkrypt

1 Wykład 1 - pojęcia podstawowe i klasyfikacja układów automatyki Instytut Automatyki i Robotyki Warszawa, 2015

2 Wstęp Obecnie wiele urządzeń wyposażonych jest w coś, co ogólnie nazywamy automatyką. Poczynając od sprzętu domowego jak żelazko (termoregulator), pralka automatyczna (programator) aż do urządzeń o najbardziej zaawansowanej technologii jak samolot (pilot automatyczny). Jednym z pierwszych regulatorów, który został opracowany przez człowieka i zastosowany w praktyce był regulator Watta do stabilizacji obrotów maszyny parowej (rok 1784). Od tego czasu automatyka stała się nauką, a liczba jej aplikacji praktycznych stale rośnie. Rozwinęła się znacząco również jej teoria, obecnie obejmuje m.in. teorię układów liniowych, teorię układów nieliniowych, sterowanie optymalne, teorię układów dyskretnych (logiczne układy automatyki), robotykę.

3 Program Dane dotyczące przedmiotów i prowadzących PODSTAWY AUTOMATYKI -, Semestr IV - wykład (30 godzin), Gmach Mechatroniki, p. 346, jmozaryn@gmail.com, strona www: PODSTAWY ROBOTYKI - prof. dr hab. inż. Mariusz Olszewski, Semestr V - wykład (15 godzin) LABORATORIUM PODSTAW AUTOMATYKI I ROBOTYKI - mgr inż. Alicja Siewnicka, Semestr V - laboratorium (15 godzin)

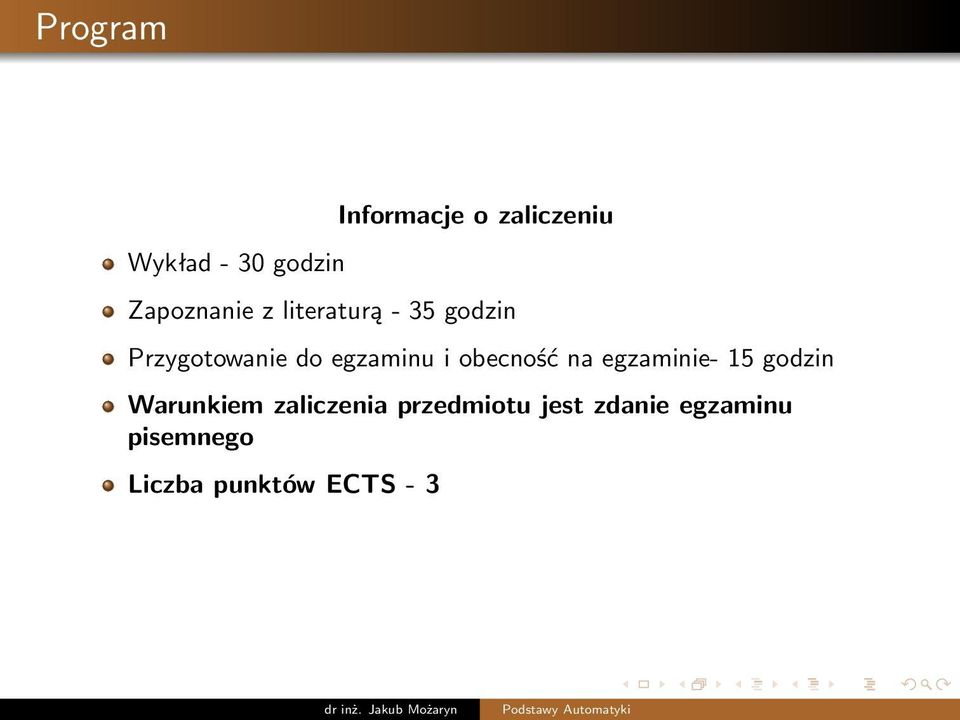

4 Program Wykład - 30 godzin Informacje o zaliczeniu Zapoznanie z literaturą - 35 godzin Przygotowanie do egzaminu i obecność na egzaminie- 15 godzin Warunkiem zaliczenia przedmiotu jest zdanie egzaminu pisemnego Liczba punktów ECTS - 3

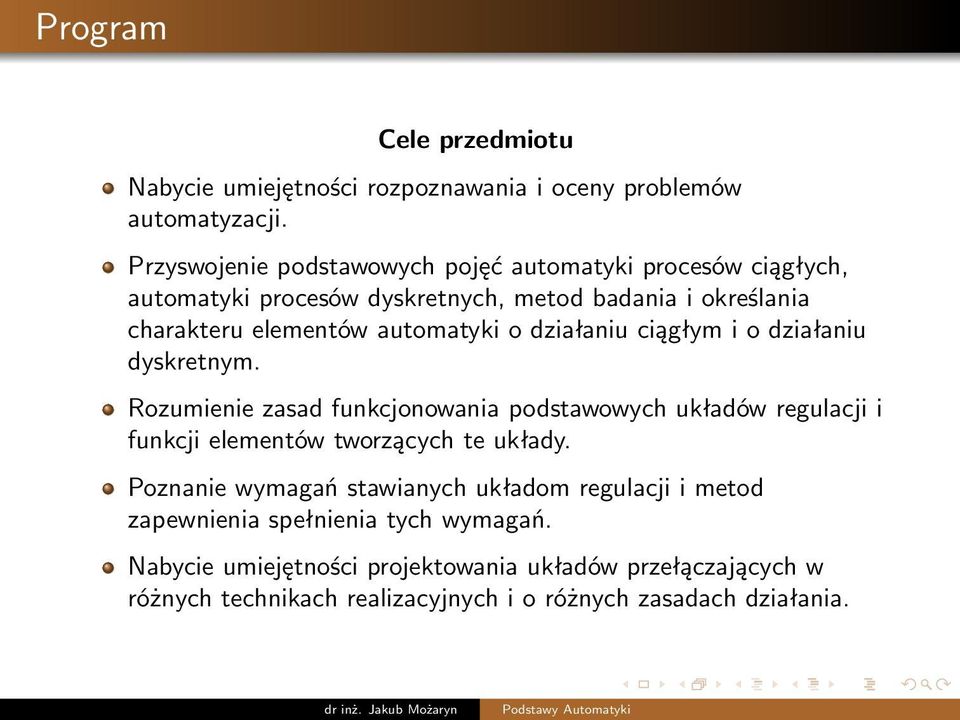

5 Program Cele przedmiotu Nabycie umiejętności rozpoznawania i oceny problemów automatyzacji. Przyswojenie podstawowych pojęć automatyki procesów ciągłych, automatyki procesów dyskretnych, metod badania i określania charakteru elementów automatyki o działaniu ciągłym i o działaniu dyskretnym. Rozumienie zasad funkcjonowania podstawowych układów regulacji i funkcji elementów tworzących te układy. Poznanie wymagań stawianych układom regulacji i metod zapewnienia spełnienia tych wymagań. Nabycie umiejętności projektowania układów przełączających w różnych technikach realizacyjnych i o różnych zasadach działania.

6 Program Tematyka wykładów - I: Automatyka procesów ciągłych Rodzaje procesów podlegających automatyzacji, pojęcia podstawowe dotyczące techniki regulacji, sygnały w układach automatyki. Metody matematycznego opisu liniowych układów dynamicznych, zagadnienia linearyzacji. Podstawowe liniowe człony dynamiczne, połączenia elementarne członów, algebra schematów blokowych. Obiekty regulacji - metody identyfikacji. Regulatory PID. Wymagania stawiane układom regulacji - kryteria stabilności, dokładność statyczna, wskaźniki jakości dynamicznej. Dobór regulatorów i ich nastaw. Układy z elementami nieliniowymi.

7 Program Tematyka wykładów - II: Automatyka procesów dyskretnych Środki techniczne automatyzacji procesów dyskretnych. Podstawy matematyczne sterowania dyskretnego - algebra Boole a, synteza i minimalizacja funkcji logicznych. Projektowanie układów kombinacyjnych - sieci bramkowe i stykowo-przekaźnikowe, dynamika układów kombinacyjnych. Elementarne asynchroniczne i synchroniczne układy sekwencyjne. Projektowanie układów sekwencyjnych o programach liniowych i rozgałęzionych, asynchronicznych i synchronicznych. Typowe układy o średniej skali integracji, układy mikroprogramowalne.

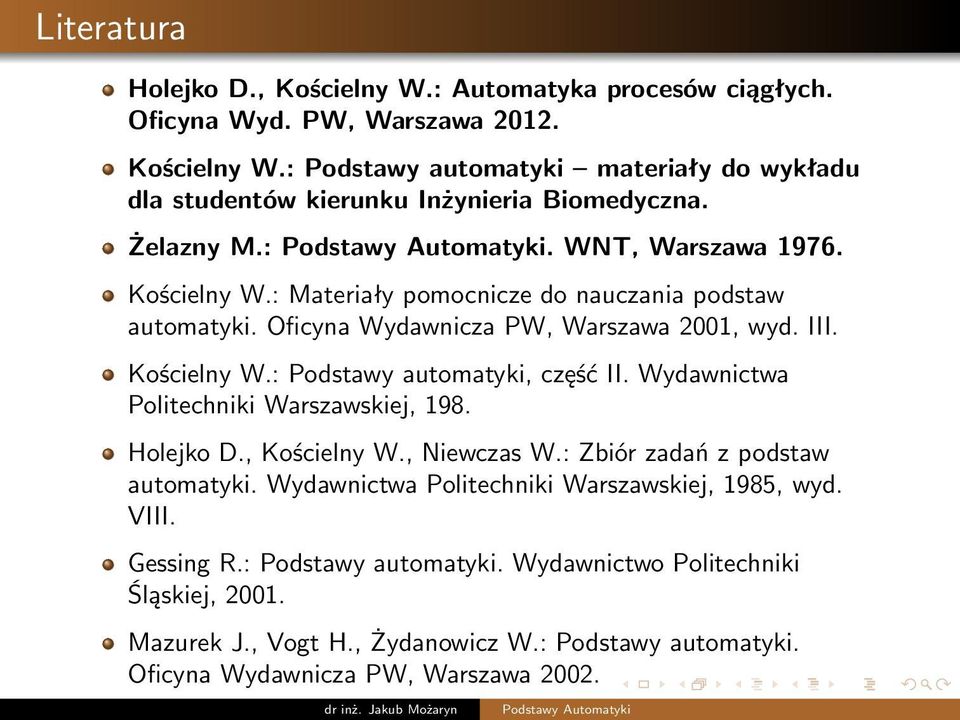

8 Literatura Holejko D., Kościelny W.: Automatyka procesów ciągłych. Oficyna Wyd. PW, Warszawa Kościelny W.: Podstawy automatyki materiały do wykładu dla studentów kierunku Inżynieria Biomedyczna. Żelazny M.:. WNT, Warszawa Kościelny W.: Materiały pomocnicze do nauczania podstaw automatyki. Oficyna Wydawnicza PW, Warszawa 2001, wyd. III. Kościelny W.: Podstawy automatyki, część II. Wydawnictwa Politechniki Warszawskiej, 198. Holejko D., Kościelny W., Niewczas W.: Zbiór zadań z podstaw automatyki. Wydawnictwa Politechniki Warszawskiej, 1985, wyd. VIII. Gessing R.: Podstawy automatyki. Wydawnictwo Politechniki Śląskiej, Mazurek J., Vogt H., Żydanowicz W.: Podstawy automatyki. Oficyna Wydawnicza PW, Warszawa 2002.

9 Procesy naturalne i technologiczne Procesy naturalne Fizyczne i chemiczne przemiany stanu materii dokonujące się bez udziału człowieka. Przykłady: zmiany pogody, ruch wody w rzekach, ruchy tektoniczne, procesy chemiczne w organizmie człowieka. Procesy technologiczne Procesy realizowane przez człowieka za pomocą odpowiednich, zbudowanych przez niego urządzeń, w celu uzyskania zamierzonych zmian stanu materii. Przykład: zmiana temperatury w szklarni, zmiana poziomu wody w zbiornikach w instalacjach chemicznych. W trakcie wykładu będą omawiane zagadnienia związane z procesami technologicznymi.

10 Procesy technologiczne Procesy ciągłe Procesy, do opisu przebiegu których są wykorzystywane wielkości fizyczne mogące przyjmować nieskończenie wiele różnych wartości np. temperatura, ciśnienie, natężenie przepływu, gęstość, lepkość, wilgotność, długość, siła, prędkość, przyspieszenie, stosunek zawartości składników, napięcie i natężenie prądu. Procesy dyskretne (nieciągłe) Procesy, do opisu których są wykorzystywane wielkości fizyczne o skończonej liczbie różnych wartości. Szczególnym rodzajem procesów dyskretnych, które najliczniej występują w praktyce, są procesy binarne procesy, do opisu których wykorzystywane są wielkości dwustanowe (dwuwartościowe, binarne). Przykłady to: obróbka materiałów, montaż, dozowanie, pakowanie.

11 Przykład procesu ciągłego Rysunek : Przykład urządzenia do realizacji procesu ciągłego - regulacja temperatury wsadu. Oznaczenia: Θ - temperatura w piecu, Θ 0 - temperatura wymagana

12 Przykład procesu ciągłego - pojęcia Sterowanie przebiegiem procesu wypieku, co w tym przypadku jest zadaniem pokazanej na rysunku osoby operatora Sterowanie wykonywane bezpośrednio przez operatora nazywa się sterowaniem ręcznym. Całokształt wiedzy umożliwiającej sterowanie procesem to abstrakcyjny model procesu. Wykorzystanie do opisu stanu procesu odpowiednich wielkości fizycznych i reguł matematycznych pozwala na uzyskanie postaci modelu matematycznego procesu. Do kontroli przebiegu procesu mogą być wykorzystane odpowiednie przyrządy pomiarowe (pomiar temperatury Θ) oraz odpowiednie urządzenia wykonawcze (zawór na przewodzie doprowadzającym medium). Sterowaniem nazywa się celowe oddziaływanie na dany proces, w sposób zamierzony, mający doprowadzić do spełnienia określonego celu. Proces, na który wywiera się oddziaływanie sterujące, nazywa się obiektem sterowania

13 Przykład procesu dyskretnego Rysunek : Przykład urządzenia do realizacji procesu dyskretnego - zginanie blach. Oznaczenia: A - mocowanie detalu, B - zgięcie wstępne, C - dogięcie.

14 Rozwój automatyki - rys historyczny Starożytność - zegar wodny (wodna klepsydra) Ktesibiosa z Aleksandrii (III w. p.n.e.), maszyny Herona (I w. n.e.). Średniowiecze - Automatyczne lalki naśladujące ruch człowieka Rozwój przemysłu w XVIII w. - zapotrzebowanie na urządzenia napędowe do kopalń, warsztatów tkackich, zakładów obróbki metali i drewna - budowa silnika parowego (Iwan Połzunow, James Watt, XVIII w.), silnika spalinowego i silnika elektrycznego (XIX w.). Rozwój przemysłu w XIX w. - automatyczny warsztat tkacki (Joseph Jacquard, 1804 r.), automaty tokarskie, etc. Początek XX wieku - nowe metody organizacji produkcji, tzw. taśma produkcyjna (Henry Ford, ok r.). II Wojna Światowa - metody projektowania układów automatycznego sterowania i serwomechanizmów. XX wiek - projekt Manhattan, zimna wojna, misje kosmiczne

15 Automatyka - stan obecny Szczególne znaczenie dla rozwoju współczesnej automatyki miało wynalezienie mikroprocesora i rozwój techniki komputerowej, informatyki, środków przekazywania i przetwarzania informacji oraz nowoczesnych metod pomiarowych. Stała się możliwa automatyzacja złożonych procesów, ciągów technologicznych i zakładów przemysłowych. Jest to tzw. automatyzacja kompleksowa. Rysunek : Synoptyka monitora stacji operatorskiej komputerowego układu sterowania blokiem reaktorów w instalacji petrochemicznej.

16 Pojęcia podstawowe, c.d. W układach automatyki mamy do czynienia z sygnałami - sygnał jest przebiegiem określonej wielkości. Z jednej strony, w zależności od miejsca w procesie, sygnał może być sygnałem wejściowym, wyjściowym procesu, itd. Z drugiej strony, biorąc pod uwagę naturę fizyczną sygnału, sygnał może być sygnałem napięciowym, prądowym, ciśnieniowym, cyfrowym, itd. Czynniki o charakterze przypadkowym, niezamierzonym, niekontrolowanym, utrudniające sterowanie nazywa się zakłóceniami. Układ automatyki to zespół wzajemnie powiązanych elementów biorących udział w sterowaniu automatycznym danego procesu (uporządkowany zgodnie z kierunkiem przekazywania sygnałów)

17 Układ sterowania i układ regulacji W układach automatyki wyróżnia się otwarty układ sterowania zwany też układem sterowania i zamknięty układ sterowania nazywany układem regulacji automatycznej lub układem regulacji Podstawowa różnica między tymi układami polega na tym, że układ regulacji jest szczególnym przypadkiem układu sterowania - posiada sprzężenie zwrotne, tzn. występuje sprzężenie od wyjścia układu do sterownika.

18 Układ sterowania Rysunek : Układ sterowania (otwarty). pytanie: jak ten schemat ma się do przedstawionego wcześniej układu regulacji temperatury?

19 Układ sterowania - schemat blokowy Rysunek : Układ sterowania (otwarty)- schemat blokowy. Oznaczenia: y - wielkość regulowana, w - wartość zadana wielkości regulowanej, u - sygnał sterujący, z - sygnał zakłócający, US - regulator, O -obiekt regulacji (proces regulowany).

20 Układ regulacji Rysunek : Układ regulacji (zamknięty). W warstwie obiektu znajdują się wszystkie elementy technologiczne związane z fizyczną realizacją obiektu takie jak elementy wykonawcze, siłowniki, przetworniki pomiarowe. W warstwie automatyki znajdują się wszystkie elementy niezbędne do realizacji zadania sterowania/regulacji takie jak sterownik/regulator, zadajnik wielkości zadanej itp.

21 Układ regulacji - schemat blokowy Rysunek : Układ regulacji (zamkniety)- schemat blokowy. Oznaczenia: y - wielkość regulowana, w - wartość zadana wielkości regulowanej, u - sygnał sterujący, z - sygnał zakłócający, e - odchyłka regulacji. Tor główny wskazuje zawsze zasadniczą wielkość wejściową układu (w tym przypadku w) i wielkość wyjściową y. Tor ten ilustruje zwykle przepływ głównego strumienia materiału lub energii w układzie. Tor sprzężenia zwrotnego służy do przekazywania informacji. Zapotrzebowanie energetyczne tego toru jest zwykle pomijanie małe

22 Sygnały Sygnał Sygnałem jest przebieg zmian w czasie określonej wielkości fizycznej, wyrażający w umowny sposób informację. Sygnał charakteryzują treści fizyczne oraz parametr informacji. Treść fizyczna Treść fizyczna sygnału określa rodzaj wielkości fizycznej jaką jest ten sygnał, np. ciśnienie sprężonego powietrza. Parametr informacji Parametr informacji określa sposób przenoszenia informacji oraz wartość sygnału lub zakres zmian, np. chwilowa wartość sygnału ciśnieniowego hydraulicznego kpa. Sygnał analogowy Sygnał analogowy charakteryzuje się tym, że wartości wielkości sygnalizowanej są jednoznacznie i w sposób ciągły odwzorowywane na wartości parametru informacji. Sygnał może być ciągły i nieciągły.

23 Sygnały analogowe - ciągłe i zdyskretyzowane w czasie Rysunek : Przykłady sygnałów analogowych. parametry: ϕ - wartość wielkości nośnej, y wartość sygnału a) - sygnał ciągły, b) - sygnał przerywany (jego parametrem informacyjnym jest wartość wielkości nośnej), c) - parametrem informacyjnym jest amplituda impulsów, d) - parametrem informacyjnym jest szerokość impulsów, e) - parametrem informacyjnym jest przesunięcie fazowe impulsów względem chwil próbkowania

24 Sygnały analogowe - standardy w UA Rysunek : Standardowe zakresy zmian sygnałów analogowych.

25 Klasyfikacja układów automatyki Podział ze względu na obiekt regulacji Ciągłe układy regulacji - obiekt regulacji jest procesem ciągłym, trwa cały czas, np. układ regulacji temperatury w budynku. Dyskretne układy regulacji - obiekt regulacji jest procesem dyskretnym, trwa w wyraźnie określonych momentach, np. z przerwami, jak proces montażu samochodu.

26 Klasyfikacja układów automatyki Podział ze względu na zadanie regulacji Układy stabilizujące - układy regulacji stałowartościowej gdzie celem jest zapewnienie stabilności układu zamkniętego. Często dodatkowo wymaga się aby oprócz stabilności błąd regulacji mieścił się w dopuszczalnym przedziale, a przebiegi przejściowe układu posiadały pewne zadane własności. Przykładem jest układ regulacji ciśnienia w zbiorniku. Układy programowe - układy regulacji, w których przebieg wartości zadanej w czasie jest z góry określony. Przykładem jest proces regulacji temperatury w piecu hartowniczym. Układy nadążne (serwomechanizmy) - układy regulacji, w których sygnał zadany jest nieznaną funkcją czasu, zmieniającą się w trakcie procesu regulacji. Przykładem jest układ sterujący baterią słoneczną śledzący położenie słońca. Układy ekstremalne - układy regulacji, których zadaniem jest utrzymywanie wielkości wyjściowej obiektu regulacji na wartości ekstremalnej (minimum lub maksimum). Przykładem jest układ regulacji czystości spalin w elektrociepłowniach.

27 Klasyfikacja układów automatyki Podział ze względu na sposób działania elementów układu Układy o działaniu ciągłym - wszystkie elementy układu działają w sposób ciągły w czasie i mogą przyjmować w sposób ciągły wartości. W takim układzie wszystkie sygnały występują cały czas bez przerwy i mogą przyjmować wszystkie wartości w normalnym przedziale pracy. Przykładem układu regulacji ciągłej jest np. układ regulacji poziomu wody w zbiorniku z regulatorem ciągłym, np. typu PID. Układy takie potocznie są często nazywane układami ciągłymi. Układy o działaniu dyskretnym - układy w których jeden lub więcej elementów działa w sposób dyskretny w czasie lub może przyjmować tylko niektóre wartości. Można wyróżnić w tej grupie układy przekaźnikowe i układy impulsowe (z modulacją amplitudy lub czasu trwania impulsu). Przykładem układu przekaźnikowego może być dwustanowy układ regulacji temperatury w żelazku, a układu impulsowego układ regulacji komputerowej - w pierwszym wymienionym przykładzie obiekt regulacji jest procesem ciągłym, a w drugim może być procesem ciągłym lub dyskretnym. Układy takie potocznie są często nazywane układami dyskretnymi.

28 Klasyfikacja układów automatyki Podział ze względu na liniowość elementów układu Układy liniowe - układy, w których występują tylko elementy liniowe, tzn. elementy spełniające zasadę superpozycji. Układy te są opisywane równaniami różniczkowymi lub różnicowymi. W istocie rzeczy w każdym układzie występują elementy nieliniowe. Jeżeli jednak można je w obszarze pracy z wystarczająco dobrym przybliżeniem przedstawić jako elementy liniowe to układ taki nazywamy układem liniowym. Układy nieliniowe - układy, w których występuje jeden lub więcej elementów nieliniowych, tzn. element nie spełniający zasady superpozycji. Wówczas cały układ nie spełnia zasady superpozycji i jest układem nieliniowym.

29 Klasyfikacja układów automatyki Podział ze względu na rodzaj aparatury regulacyjnej Układ mechaniczny - układ automatyki jest układem mechanicznym, np. regulator Watta do stabilizacji obrotów maszyny parowej. Układ hydrauliczny - układ automatyki jest zrealizowany w technice hydraulicznej z olejem jako medium do przekazywania sygnałów. Układ pneumatyczny - układ automatyki jest zrealizowany w technice pneumatycznej z powietrzem jako medium do przekazywania sygnałów. Układ elektryczny - układ automatyki jest zrealizowany w technice elektrycznej z sygnałem napięciowym lub prądowym jako medium do przekazywania sygnałów. Układ komputerowy - układ automatyki jest zrealizowany w oparciu o technikę mikroprocesorową, komputerową. Układ mieszany - układ automatyki jest zrealizowany w technice mieszanej np. elektrohydrauliczny

30 Klasyfikacja układów automatyki Podział ze względu na liczbę wejść i wyjść Układ jednowymiarowy - układ o jednym sygnale wejściowym i jednym sygnale wyjściowym (SISO - ang. Single Input Single Output. Układ wielowymiarowy - układ o wielu sygnałach wejściowych i wielu sygnałach wyjściowych (MIMO - ang. Multiple Input Multiple Output). Rysunek : Schemat blokowy układu wielowymiarowego.

31 Rysunek techniczny układu automatyki Rysunek : Rysunek techniczny układu automatyki natężenia przepływu i ogrzewania wody.

32 Rysunek techniczny układu automatyki W różnych krajach opracowano różne, aczkolwiek podobne standardy dotyczące przygotowaniarysunków technicznych układów automatyki.s tandardy te są ujęte w normach europejskich, a w USA są zawarte w normie ANSI/ISA-S W układzie automatyki na rysunku występują 3 obwody automatyki oznaczone numerami: układ regulacji poziomu wody w zbiorniku, układ regulacji temperatury wody, układ regulacji natężenia wypływu wody ze zbiornika. Wykaz oznaczeń literowych, pierwsza litera: T - temperatura, L - poziom, F - natężenie przepływu, pozostałe litery: C - regulator, I - wskaźnik, R - rejestrator, T - przetwornik, V - zawór.

33 Rysunek techniczny układu automatyki LT-101 Czujnik i przetwornik sygnału poziomu wody w zbiorniku (4-20 ma). LIC-101 Regulator układu regulacji poziomu wody w zbiorniku ze wskazaniem (4-20 ma). LY-101 Przetwornik prądowego sygnału sterującego na sygnał pneumatyczny do siłownika (3-15 psi). LV-101 Zawór sterujący dopływem wody do zbiornika z elementem wykonawczym. TT-102 Czujnik i przetwornik temperatury, generuje prądowy sygnał pomiarowy (4-20 ma). TIC-102 Regulator układu regulacji temperatury w zbiorniku ze wskazaniem (4-20 ma). TV-102 Zawór sterujący dopływem wody płynu grzewczego do zbiornika z elementem wykonawczym. FT-103 Czujnik i przetwornik natężenia przepływu wody (4-20 ma). FIC-103 Regulator układu regulacji natężenia przepływu wody

34 Struktura przyrządowa UA Występujące w układach automatycznego sterowania (regulacji) urządzenia można podzielić, ze względu na pełnione funkcje, na: obiekty sterowania (regulacji), urządzenia pomiarowe i diagnostyczne, urządzenia przetwarzające sygnały, urządzenia sygnalizacji i rejestracji, urządzenia generujące sygnały sterujące (w ukł. regulacji są to regulatory), urządzenia wykonawcze służące do wprowadzania zmian strumieni materiałów lub energii do obiektów regulacji pod wpływem sygnałów sterujących, osprzęt

35 Struktura przyrządowa UA Rysunek : Schemat blokowy struktury przyrządowej układu automatycznej regulacji. Oznaczenia: y - wielkość regulowana, w (SP) sygnał wielkości zadanej, e sygnał odchyłki regulacji, u sygnał sterujący (sygnał wyjściowy regulatora), y m (PV) wielkość mierzona (wielkość regulowana przetworzona na sygnał standardowy), M regulacja ręczna (Manual), A - regulacja automatyczna (Auto), L - wartość zadana lokalna, R zdalna wartość zadana, ZW zespół wykonawczy, PP przetwornik pomiarowy

36 Przykład - autopilot w samochodach

41 Przykład - zawody DARPA Challenge, USA

42 Wykład 1 - pojęcia podstawowe i klasyfikacja układów automatyki Instytut Automatyki i Robotyki Warszawa, 2015
