Podstawy Automatyki. Wykład 12 - Układy przekaźnikowe. dr inż. Jakub Możaryn. Warszawa, Instytut Automatyki i Robotyki
|
|
- Klaudia Romanowska
- 9 lat temu
- Przeglądów:
Transkrypt
1 Wykład 12 - Układy przekaźnikowe Instytut Automatyki i Robotyki Warszawa, 2015
2 Projektowanie układów kombinacyjnych Układy kombinacyjne są realizowane: w technice stykowo - przekaźnikowej, z elementów logicznych (sieci bramkowe), z wykorzystaniem układów o średniej skali integracji (z wykorzystaniem bloków funkcyjnych), z wykorzystaniem techniki komputerowej (np. sterowników programowalnych). Układy stykowo-przekaźnikowe Przekaźnik stykowy jest urządzeniem mającym zestyk lub kilka zestyków, których stan (zwarcie lub rozwarcie) zależy od wartości sygnału wejściowego oddziałującego na przekaźnik.

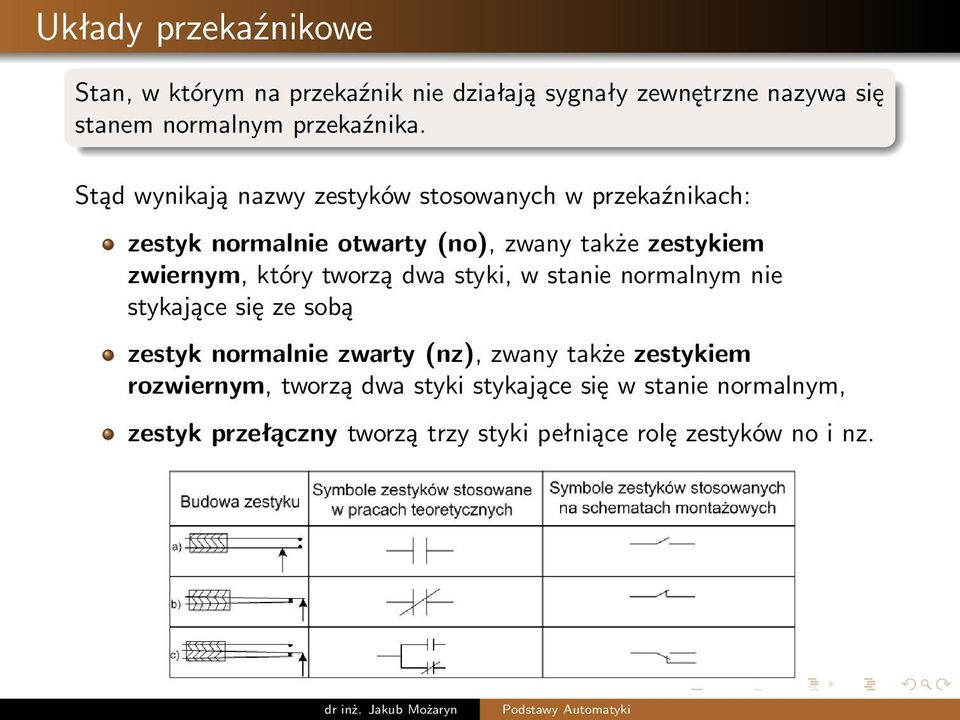

3 Stan, w którym na przekaźnik nie działają sygnały zewnętrzne nazywa się stanem normalnym przekaźnika. Stąd wynikają nazwy zestyków stosowanych w przekaźnikach: zestyk normalnie otwarty (no), zwany także zestykiem zwiernym, który tworzą dwa styki, w stanie normalnym nie stykające się ze sobą zestyk normalnie zwarty (nz), zwany także zestykiem rozwiernym, tworzą dwa styki stykające się w stanie normalnym, zestyk przełączny tworzą trzy styki pełniące rolę zestyków no i nz.

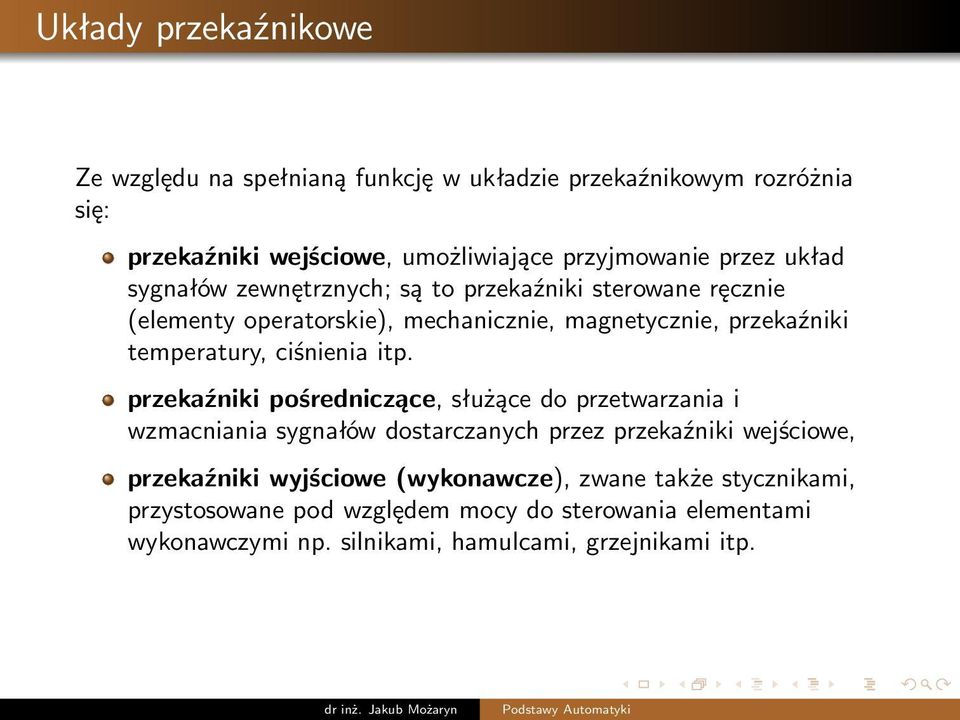

4 Ze względu na spełnianą funkcję w układzie przekaźnikowym rozróżnia się: przekaźniki wejściowe, umożliwiające przyjmowanie przez układ sygnałów zewnętrznych; są to przekaźniki sterowane ręcznie (elementy operatorskie), mechanicznie, magnetycznie, przekaźniki temperatury, ciśnienia itp. przekaźniki pośredniczące, służące do przetwarzania i wzmacniania sygnałów dostarczanych przez przekaźniki wejściowe, przekaźniki wyjściowe (wykonawcze), zwane także stycznikami, przystosowane pod względem mocy do sterowania elementami wykonawczymi np. silnikami, hamulcami, grzejnikami itp.

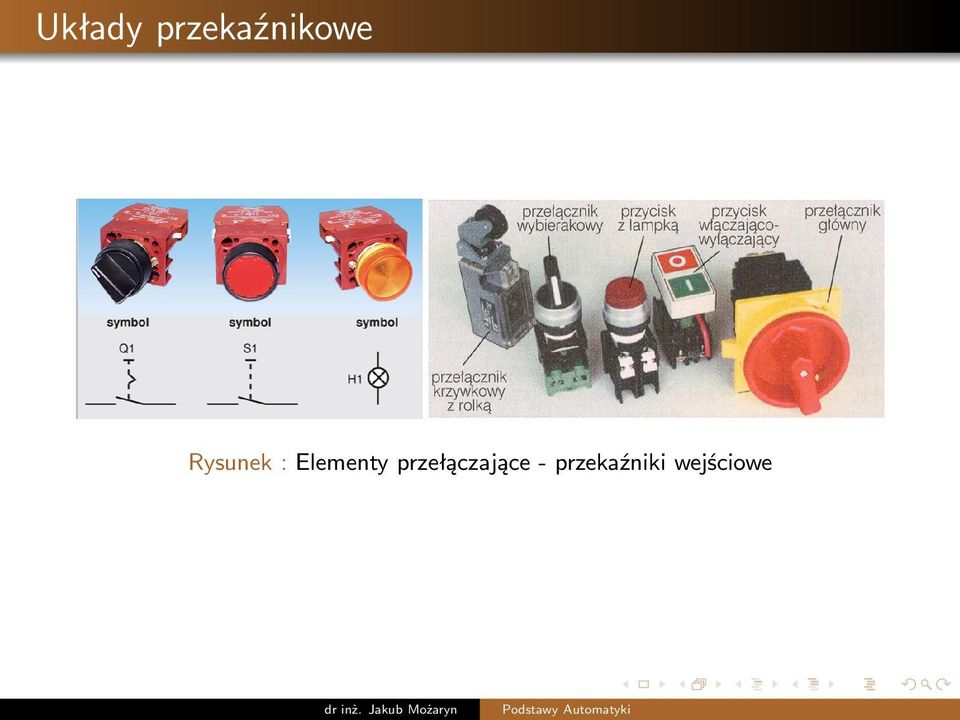

5 Rysunek : Elementy przełączające - przekaźniki wejściowe

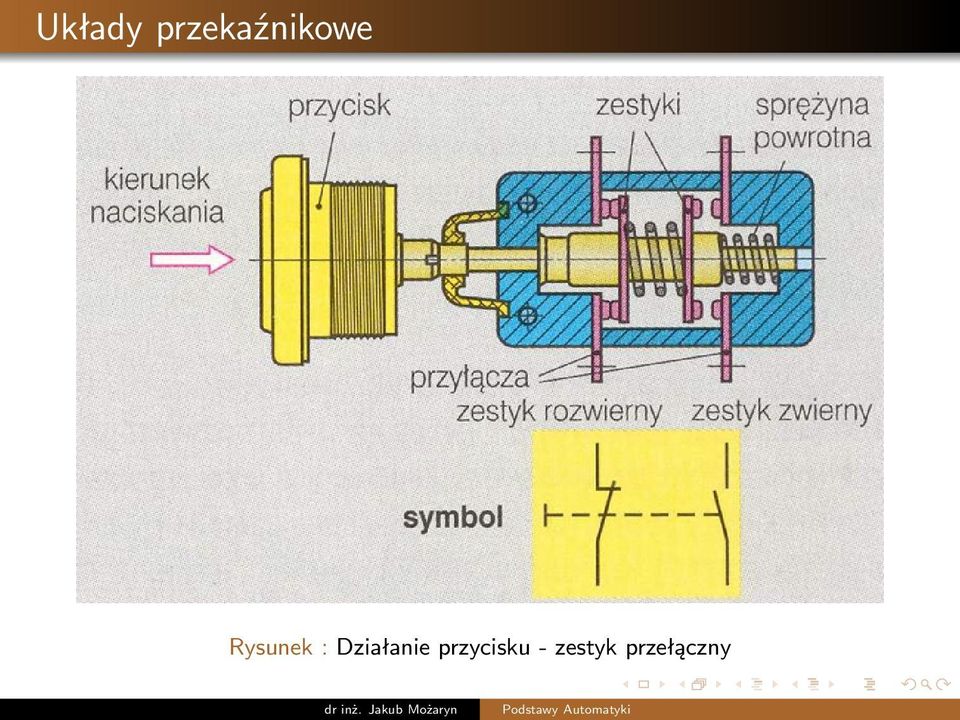

6 Rysunek : Działanie przycisku - zestyk przełączny
7 Rysunek : Oznaczenia sposobów ręcznego oddziaływania na łączniki
8 Rysunek : Łącznik migowy

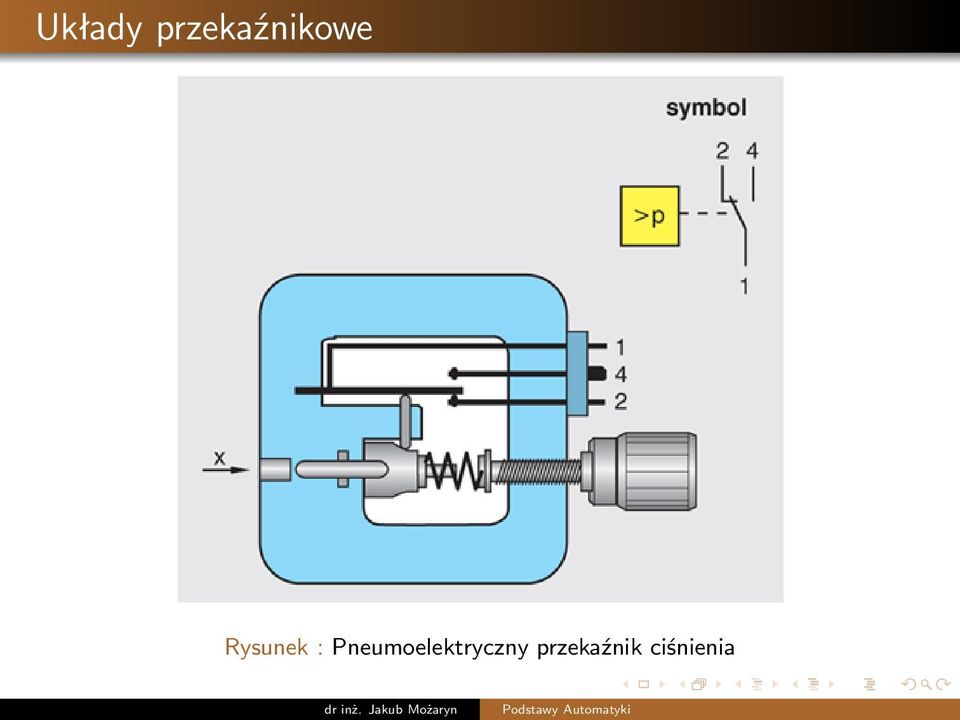

9 Rysunek : Pneumoelektryczny przekaźnik ciśnienia
10 Rysunek : Kontaktronowy czujnik położenia tłoka siłownika

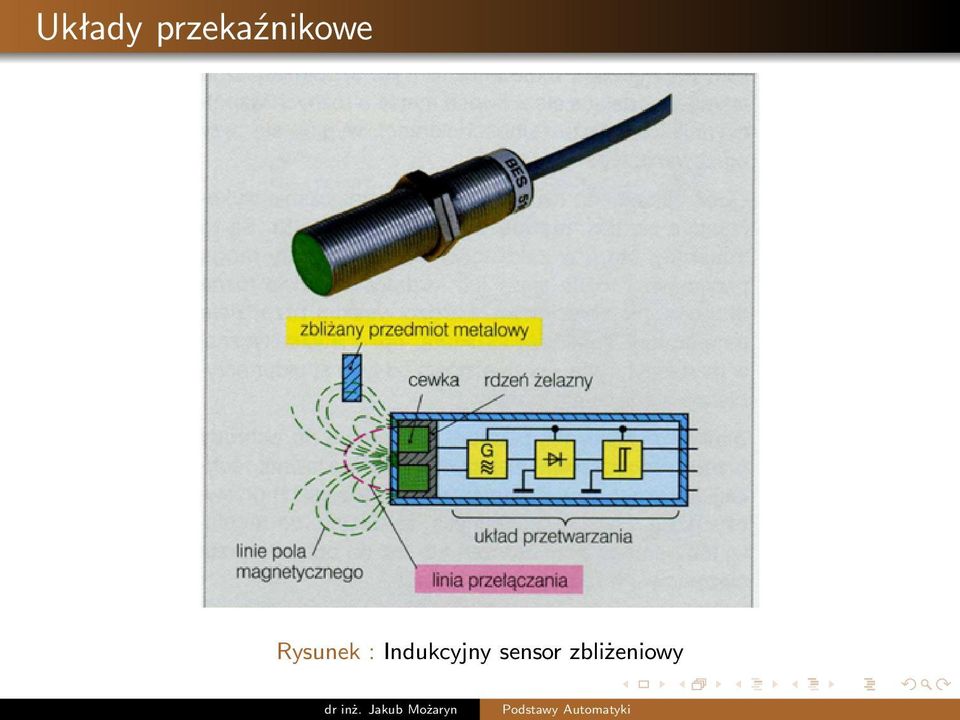

11 Rysunek : Indukcyjny sensor zbliżeniowy
12 Rysunek : Optyczny sensor zbliżeniowy

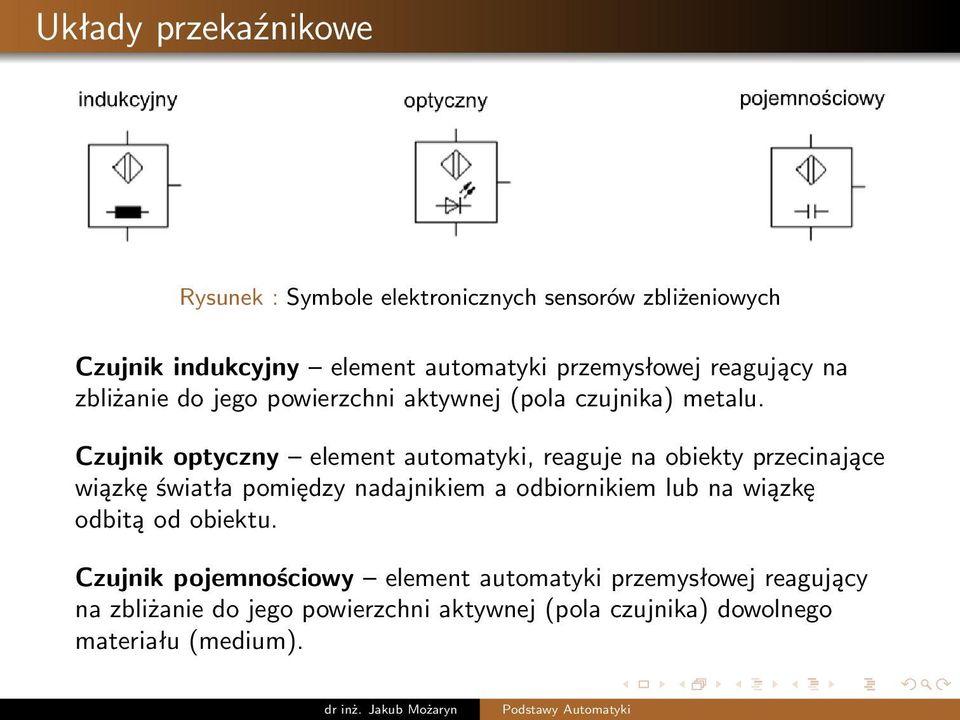

13 Rysunek : Symbole elektronicznych sensorów zbliżeniowych Czujnik indukcyjny element automatyki przemysłowej reagujący na zbliżanie do jego powierzchni aktywnej (pola czujnika) metalu. Czujnik optyczny element automatyki, reaguje na obiekty przecinające wiązkę światła pomiędzy nadajnikiem a odbiornikiem lub na wiązkę odbitą od obiektu. Czujnik pojemnościowy element automatyki przemysłowej reagujący na zbliżanie do jego powierzchni aktywnej (pola czujnika) dowolnego materiału (medium).

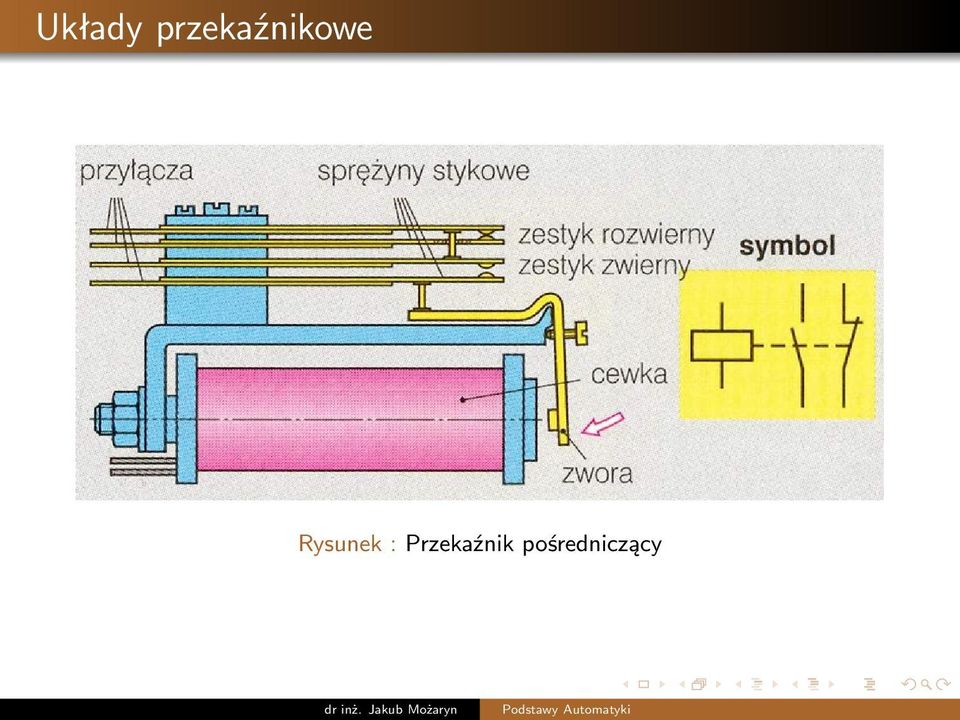

14 Rysunek : Przekaźnik pośredniczący
15 Układy przekaźnikowe Rysunek : Przekaźnik wykonawczy (stycznik przystosowany do przewodzenia odpowiednio dużych prądów)

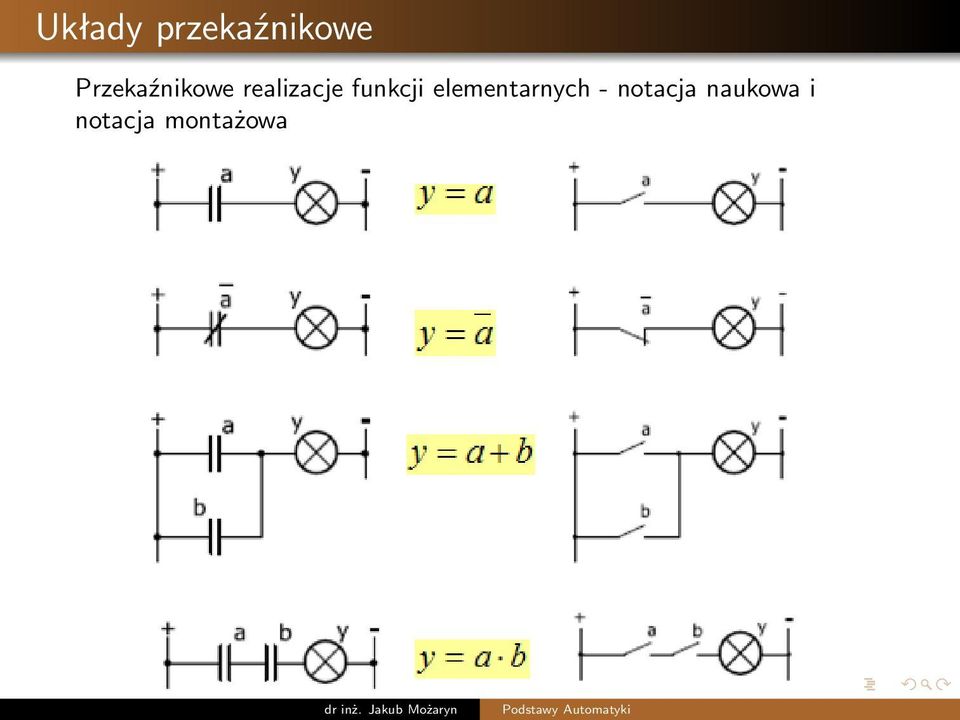

16 Przekaźnikowe realizacje funkcji elementarnych - notacja naukowa i notacja montażowa

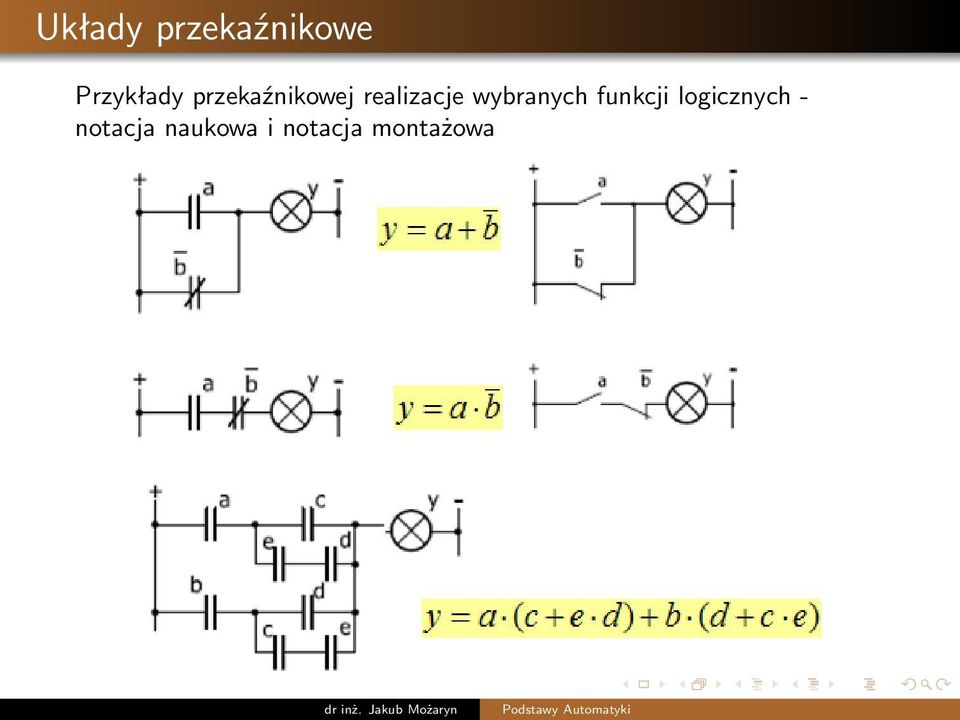

17 Przykłady przekaźnikowej realizacje wybranych funkcji logicznych - notacja naukowa i notacja montażowa
18 Celowość wykorzystania przekaźników pośredniczących. Przykład 1: Zrealizować funkcję podaną w tablicy Karnaugha, z wykorzystaniem przekaźników pośredniczących. y = a b + a c + b c d = a (b + c) + b c d (1)

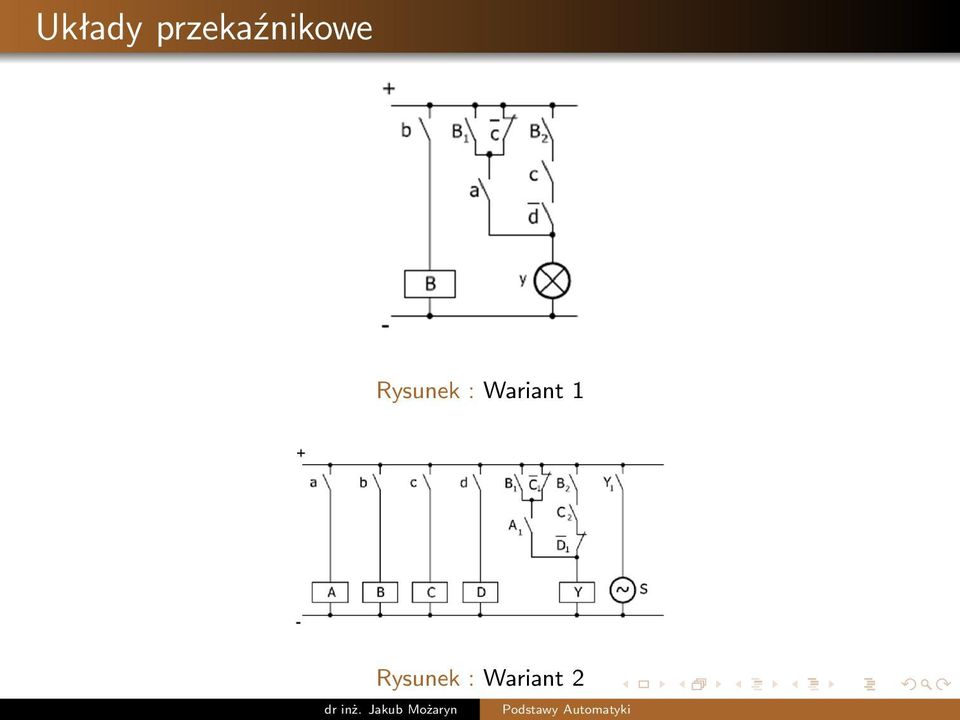

19 Rysunek : Wariant 1 Rysunek : Wariant 2
20 Przekaźniki pośredniczące stosuje się w celu: uzyskania potrzebnej liczby zestyków, odpowiadających temu samemu sygnałowi wejściowemu, przetwarzania sygnałów o małej mocy na równoważne, lecz większej mocy, przekazywania sygnałów pomiędzy obwodami o różnych napięciach lub innych rodzajach prądu (stały - zmienny), realizacji sprzężeń zwrotnych w przekaźnikowych układach sekwencyjnych
21 Zaprojektować układ sterowania wentylacją - wariant 2 (przykład 1 z wykładu 1) Rysunek : Wariant 2 y = x 1 x 2 + x 1 x 3 + x 2 x 3 = x 1 (x 2 + x 3 ) + x 2 x 3 (3)
22 y = x 1 x 2 + x 1 x 3 + x 2 x 3 = x 1 (x 2 + x 3 ) + x 2 x 3 (4)
23 Układy przekaźnikowe wykorzystywane są jako część sterująca elektropneumatycznych i elektrohydraulicznych układów sterowania. Oddziałują one na pneumatyczną lub hydrauliczną część wykonawczą za pośrednictwem pneumatycznych lub hydraulicznych zaworów sterowanych elektrycznie. Rysunek : Monostabilny zawór rozdzielający 3/2 sterowany elektrycznie
24 Rysunek : Bistabilny zawór rozdzielający 5/2 sterowany elektrycznie pośrednio (ze wspomaganiem)
25 Rysunek : Schemat poglądowy elektropneumatycznego układu sterowania
26 Rysunek : Właściwy schemat elektropneumatycznego układu sterowania
27 Rysunek : Układ do realizacji oscylacyjnych ruchów tłoka siłownika
28 Dowolnie złożony układ logiczny można zrealizować wykorzystując szeregowe lub równoległe połączenia zestyków no lub nz. Takie układy przekaźnikowe nazywają się układami szeregowo-równoległymi albo układami klasy Π. Niekiedy możliwe jest uproszczenie układu klasy Π przez umieszczenie zestyków pomiędzy gałęziami równoległymi. Takie układy przekaźnikowe nazywają się układami mostkowymi albo układami klasy H. Przykładem układu mostkowego jest tzw. mostek elementarny.
29 Rysunek : Mostek elementarny i równoważny układ szeregowo - równoległy Funkcja realizowana przez mostek elementarny y = a c + b d + a e d + b e c (5)
30 Wykład 12 - Układy przekaźnikowe Instytut Automatyki i Robotyki Warszawa, 2015
