1 Kartografia multimedialna krótki opis projektu Paweł J. Kowalski Copyright Paweł J. Kowalski 2008

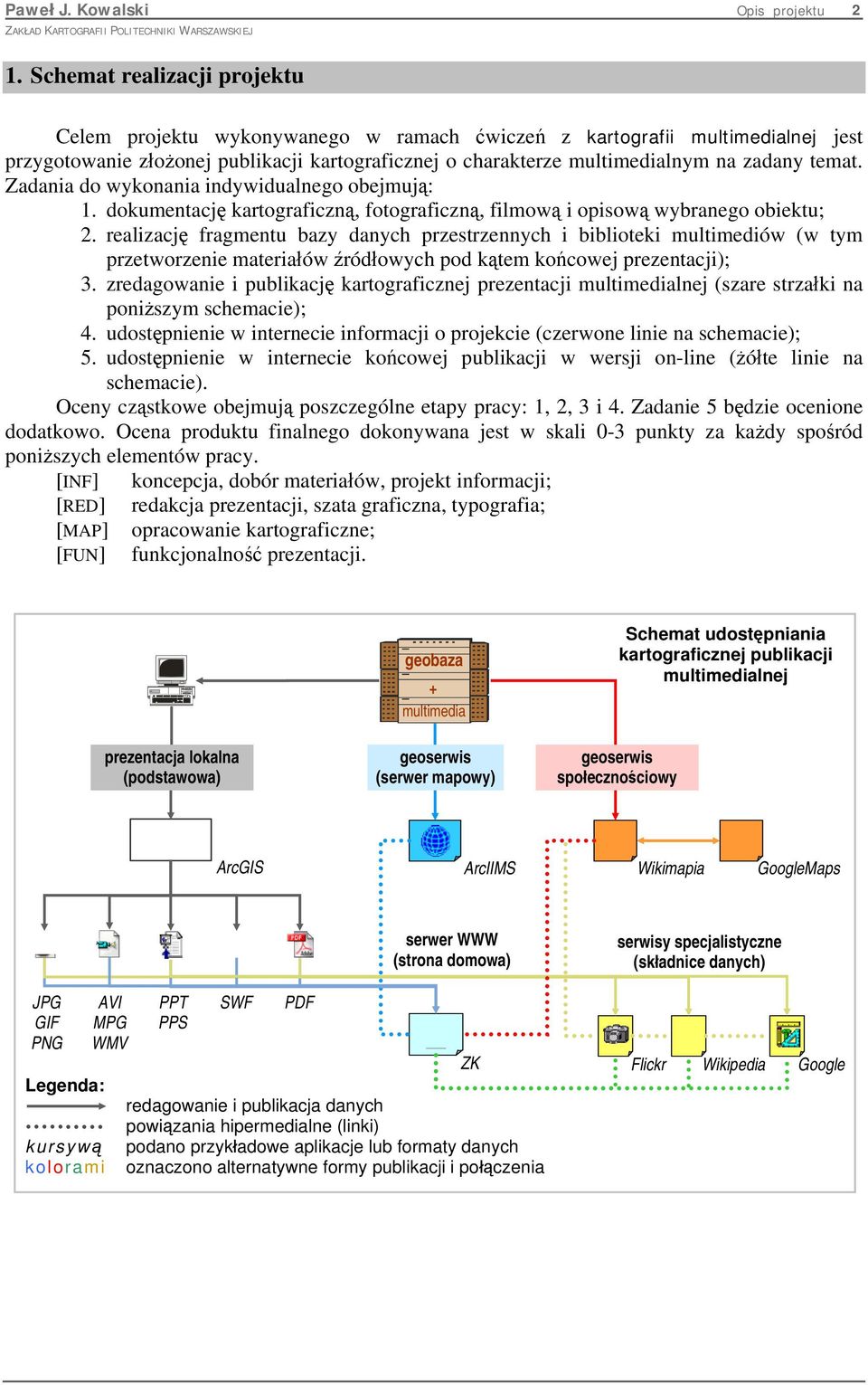

2 1. Schemat realizacji projektu 2 Celem projektu wykonywanego w ramach ćwiczeń z kartografii multimedialnej jest przygotowanie złożonej publikacji kartograficznej o charakterze multimedialnym na zadany temat. Zadania do wykonania indywidualnego obejmują: 1. dokumentację kartograficzną, fotograficzną, filmową i opisową wybranego obiektu; 2. realizację fragmentu bazy danych przestrzennych i biblioteki multimediów (w tym przetworzenie materiałów źródłowych pod kątem końcowej prezentacji); 3. zredagowanie i publikację kartograficznej prezentacji multimedialnej (szare strzałki na poniższym schemacie); 4. udostępnienie w internecie informacji o projekcie (czerwone linie na schemacie); 5. udostępnienie w internecie końcowej publikacji w wersji on-line (żółte linie na schemacie). Oceny cząstkowe obejmują poszczególne etapy pracy: 1, 2, 3 i 4. Zadanie 5 będzie ocenione dodatkowo. Ocena produktu finalnego dokonywana jest w skali 0-3 punkty za każdy spośród poniższych elementów pracy. [INF] koncepcja, dobór materiałów, projekt informacji; [RED] redakcja prezentacji, szata graficzna, typografia; [MAP] opracowanie kartograficzne; [FUN] funkcjonalność prezentacji. prezentacja lokalna (podstawowa) geobaza + multimedia geoserwis (serwer mapowy) Schemat udostępniania kartograficznej publikacji multimedialnej geoserwis społecznościowy ArcGIS ArcIIMS Wikimapia GoogleMaps JPG AVI PPT SWF PDF GIF MPG PPS PNG WMV Legenda: kursywą kolorami serwer WWW (strona domowa) redagowanie i publikacja danych powiązania hipermedialne (linki) podano przykładowe aplikacje lub formaty danych oznaczono alternatywne formy publikacji i połączenia ZK serwisy specjalistyczne (składnice danych) Flickr Wikipedia Google

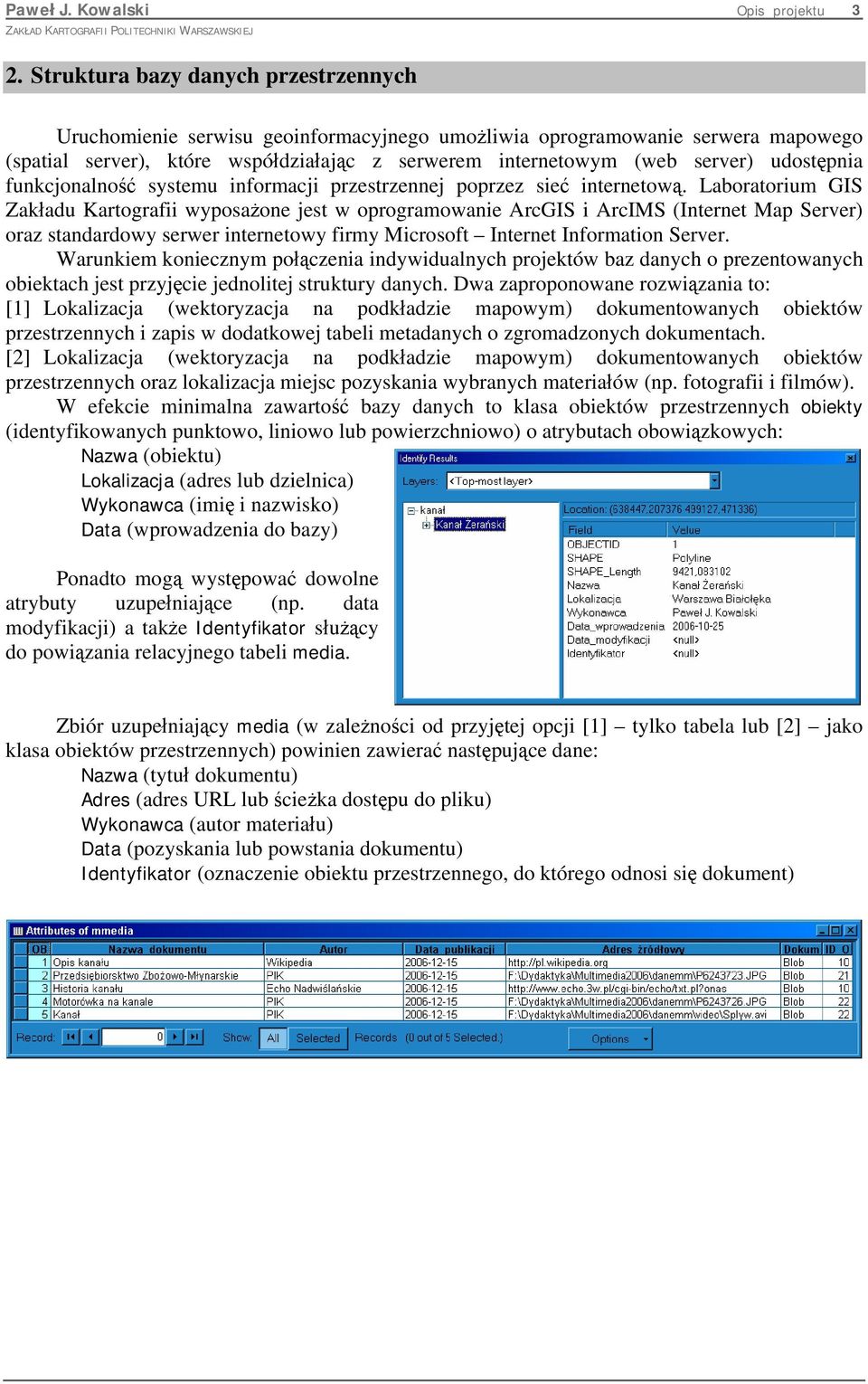

3 2. Struktura bazy danych przestrzennych 3 Uruchomienie serwisu geoinformacyjnego umożliwia oprogramowanie serwera mapowego (spatial server), które współdziałając z serwerem internetowym (web server) udostępnia funkcjonalność systemu informacji przestrzennej poprzez sieć internetową. Laboratorium GIS Zakładu Kartografii wyposażone jest w oprogramowanie ArcGIS i ArcIMS (Internet Map Server) oraz standardowy serwer internetowy firmy Microsoft Internet Information Server. Warunkiem koniecznym połączenia indywidualnych projektów baz danych o prezentowanych obiektach jest przyjęcie jednolitej struktury danych. Dwa zaproponowane rozwiązania to: [1] Lokalizacja (wektoryzacja na podkładzie mapowym) dokumentowanych obiektów przestrzennych i zapis w dodatkowej tabeli metadanych o zgromadzonych dokumentach. [2] Lokalizacja (wektoryzacja na podkładzie mapowym) dokumentowanych obiektów przestrzennych oraz lokalizacja miejsc pozyskania wybranych materiałów (np. fotografii i filmów). W efekcie minimalna zawartość bazy danych to klasa obiektów przestrzennych obiekty (identyfikowanych punktowo, liniowo lub powierzchniowo) o atrybutach obowiązkowych: Nazwa (obiektu) Lokalizacja (adres lub dzielnica) Wykonawca (imię i nazwisko) Data (wprowadzenia do bazy) Ponadto mogą występować dowolne atrybuty uzupełniające (np. data modyfikacji) a także Identyfikator służący do powiązania relacyjnego tabeli media. Zbiór uzupełniający media (w zależności od przyjętej opcji [1] tylko tabela lub [2] jako klasa obiektów przestrzennych) powinien zawierać następujące dane: Nazwa (tytuł dokumentu) Adres (adres URL lub ścieżka dostępu do pliku) Wykonawca (autor materiału) Data (pozyskania lub powstania dokumentu) Identyfikator (oznaczenie obiektu przestrzennego, do którego odnosi się dokument)

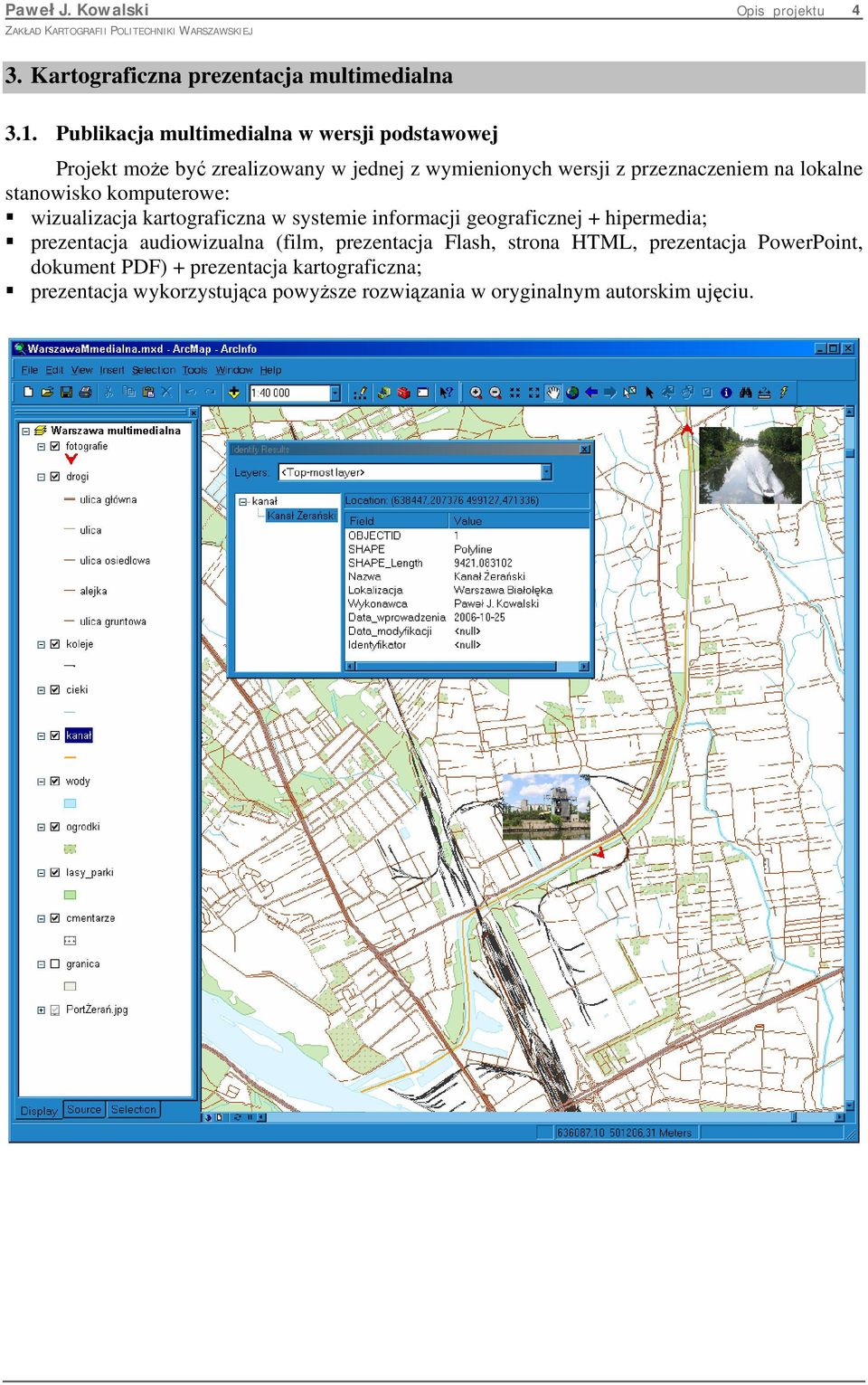

4 3. Kartograficzna prezentacja multimedialna Publikacja multimedialna w wersji podstawowej Projekt może być zrealizowany w jednej z wymienionych wersji z przeznaczeniem na lokalne stanowisko komputerowe: wizualizacja kartograficzna w systemie informacji geograficznej + hipermedia; prezentacja audiowizualna (film, prezentacja Flash, strona HTML, prezentacja PowerPoint, dokument PDF) + prezentacja kartograficzna; prezentacja wykorzystująca powyższe rozwiązania w oryginalnym autorskim ujęciu.

5 Udostępnienie w internecie informacji o projekcie Ze względu na oczywistą konieczność popularyzacji wyników projektu i umożliwienie wymiany uwag pomiędzy uczestnikami, każdy wykonawca powinien zarejestrować swój obiekt w jednym z serwisów geoinformacyjnych. Przykładem będzie tu serwis Wikimapia. Należy podać nazwę obiektu, podstawowe informacje o obiekcie, przykładowe ilustracje. Niezbędnym elementem metainformacji będą słowa kluczowe (tagi) możliwie wyczerpująco charakteryzujące obiekt. Jedno wspólne słowo kluczowe kartomedia będzie umożliwiało wyszukanie wszystkich obiektów projektu Publikacja multimedialna w wersji internetowej Korzystając z wybranego przez siebie (wg uznania i wiedzy) serwisu społecznościowego (typu Flickr, Wikipedia, Google) można udostępnić własną prezentację w formie preferowanej w konkretnym serwisie Połączenia hipermedialne Niezależnie od formy publikacji i miejsca jej przechowywania wszystkie elementy projektu muszą być powiązane hipermedialnie. Wszystkie informacje o projekcie znajdują się na stronie internetowej Zakładu Kartografii.
