1 Bazy danych dla MPZP Aplikacja wspomagające projektowanie graficzne MPZP

2 Historia rozwoju aplikacji ETAP I Standaryzacja opracowań w ramach pracowni urbanistycznej Usprawnienie akwizycji danych przestrzennych Usprawnienie procesów edycyjnych Automatyzacja tworzenia produktów mapowych (wielkoformatowych i atlasowych)

3 Historia rozwoju aplikacji ETAP II Adaptacja aplikacji do obsługi Otwartego Standardu MPZP wrosip Standaryzacja powstających opracowań w gminach powiatu wrocławskiego Wiązanie tekstu uchwały z rysunkiem planu

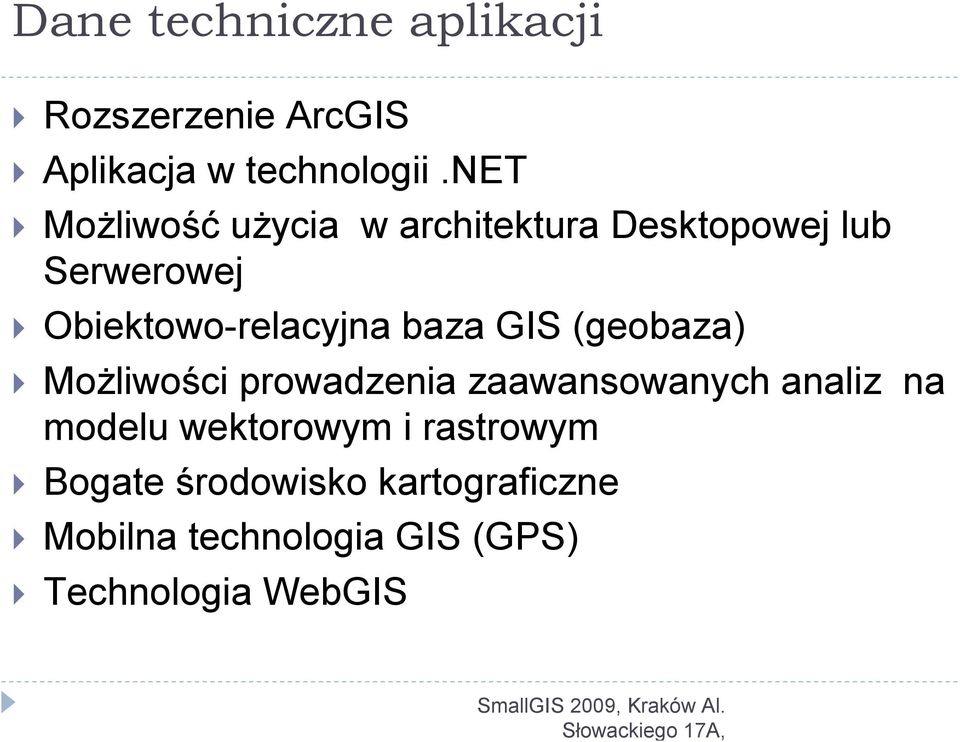

4 SmallGIS 2009, Kraków Al. Słowackiego 17A, Dane techniczne aplikacji Rozszerzenie ArcGIS Aplikacja w technologii.net Możliwość użycia w architektura Desktopowej lub Serwerowej Obiektowo-relacyjna baza GIS (geobaza) Możliwości prowadzenia zaawansowanych analiz na modelu wektorowym i rastrowym Bogate środowisko kartograficzne Mobilna technologia GIS (GPS) Technologia WebGIS

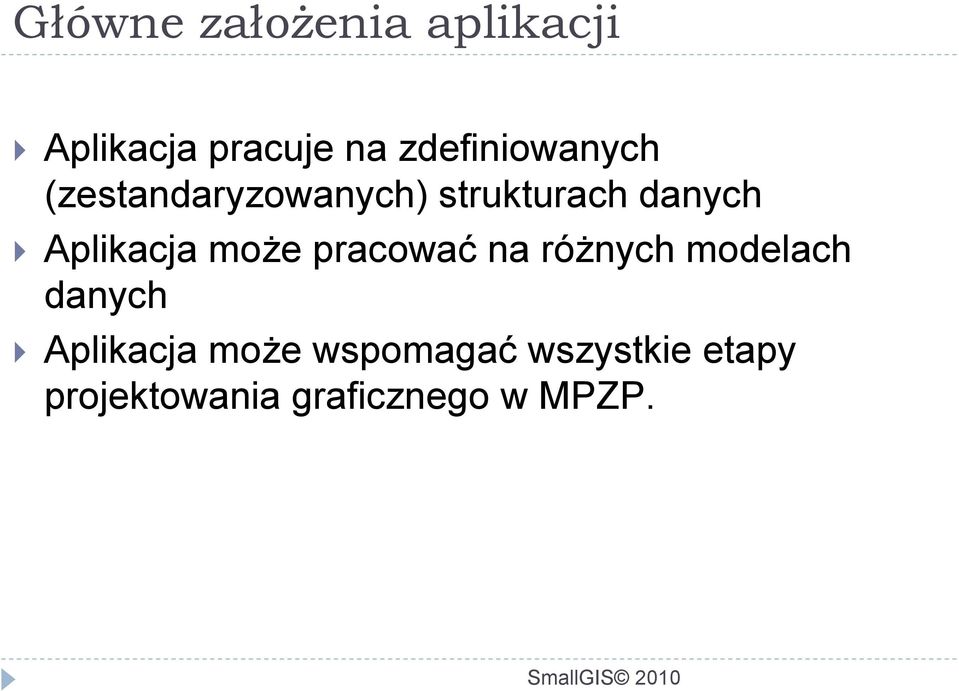

5 Główne założenia aplikacji Aplikacja pracuje na zdefiniowanych (zestandaryzowanych) strukturach danych Aplikacja może pracować na różnych modelach danych Aplikacja może wspomagać wszystkie etapy projektowania graficznego w MPZP.

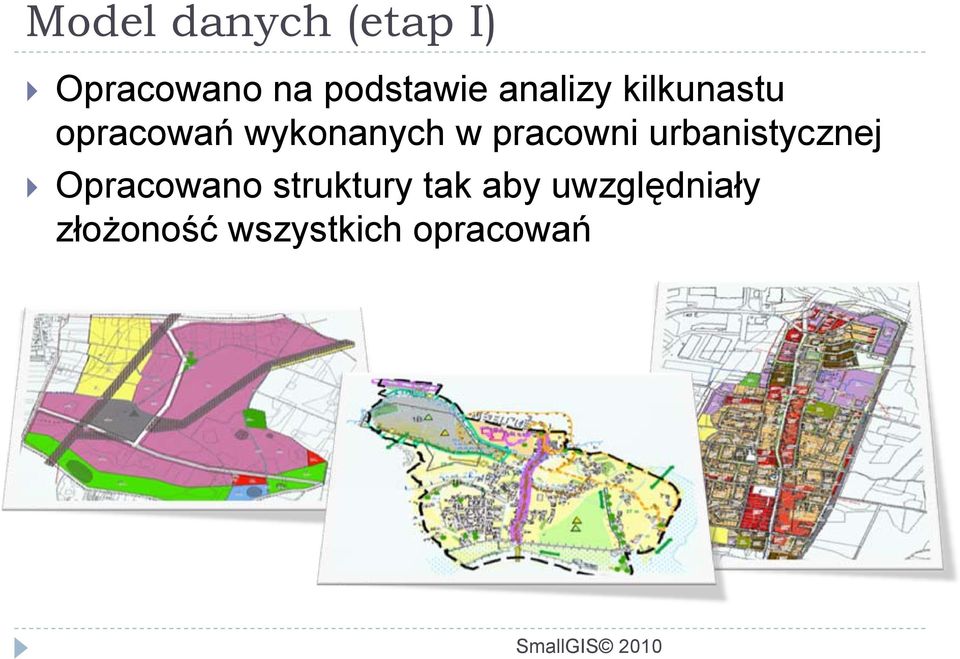

6 Model danych (etap I) Opracowano na podstawie analizy kilkunastu opracowań wykonanych w pracowni urbanistycznej Opracowano struktury tak aby uwzględniały złożoność wszystkich opracowań

7 Model danych (etap I) Przewidziano struktury dla następujących etapów planowania (plansz): Inwentaryzacja Wnioski Inwentaryzacja Infrastruktury Techniczna Uwarunkowania formalno-prawne Uwarunkowania użytkowania terenu Uwarunkowania środowiska przyrodniczego Ekofizjografia Koncepcja Ustalenia Planu

8 Model danych (etap I) Przewidziano klasy obiektów (warstwy GIS) BUDOWLE OCHRONNE BUDYNKI CIEKI WODNE DZIAŁKI EWIDENCYJNE FUNKCJE LASÓW I ZIELENI FUNKCJE PRZESTRZENI GMINY KLASOUŻYTKI EWIDENCYJNE KOMUNIKACJA PIESZO-JEZDNA KOMUNIKACJA KOMUNIKACJA TOROWA LINIE ROZGRANICZANIA PRZEZNACZENIA TERENU NACHYLENIA TERENU NAPOWIERZCHNIOWE URZĄDZENIE TERENU OBIEKTY ZABYTKOWE OBSZAR PLANU OBSZARY FUNKCJONALNE OBSZARY GEOLOGICZNE OBSZARY PRAWNIE CHRONIONE POKRYCIETERENU PRZEZNACZENIE TERENU WG DECYZJI PRZEZNACZENIE TERENU WG STUDIUM PRZEZNACZENIE TERENU WG WNIOSKÓW PRZEZNACZENIE TERENU ZATWIERDZONE PRZEZNACZENIE TERENU ZINWENTARYZOWANE SIEĆ UZBROJENIA TERENU SIEĆ UZBROJENIA TERENU SKARPY STREFY OCHRONNE STREFY UCIĄŻLIWOŚCI STREFY ZAGROŻEŃ WOJEWÓDZTWA

9 Model danych (etap I) Zaprojektowano słowniki kodów wartości dla każdej z klas ( 32 słowniki ok. 500 kodów)

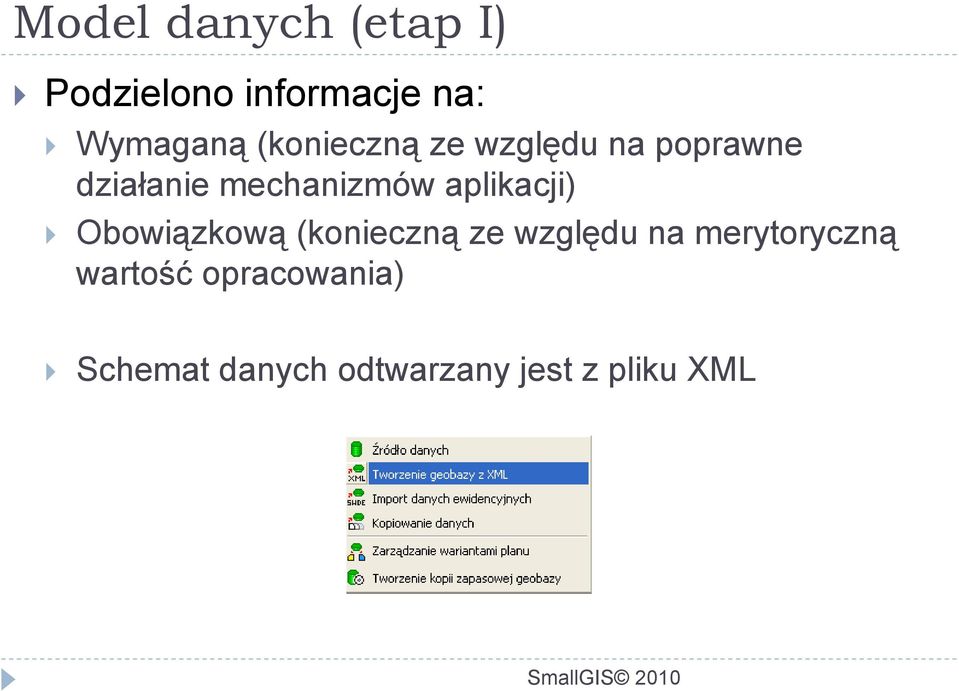

10 Model danych (etap I) Podzielono informacje na: Wymaganą (konieczną ze względu na poprawne działanie mechanizmów aplikacji) Obowiązkową (konieczną ze względu na merytoryczną wartość opracowania) Schemat danych odtwarzany jest z pliku XML

11 Akwizycja i integracja danych Standardów EGiB (SWDE) Mapa zasadnicza (kodowanie K1) TBD (GML) Dowolnych danych przestrzennych

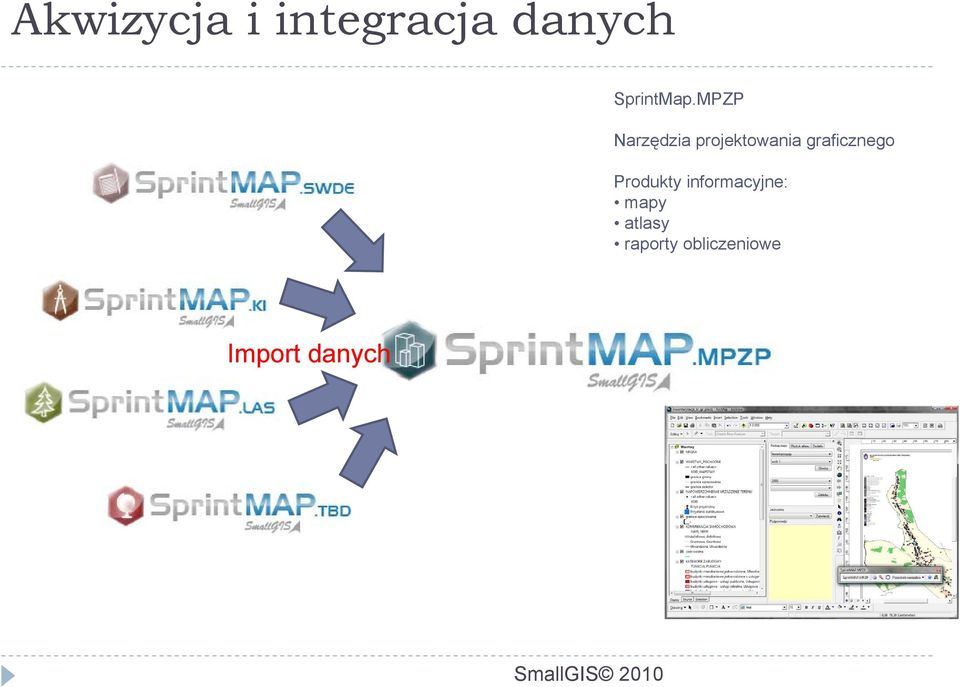

12 Akwizycja i integracja danych SprintMap.MPZP Narzędzia projektowania graficznego Produkty informacyjne: mapy atlasy raporty obliczeniowe Import danych

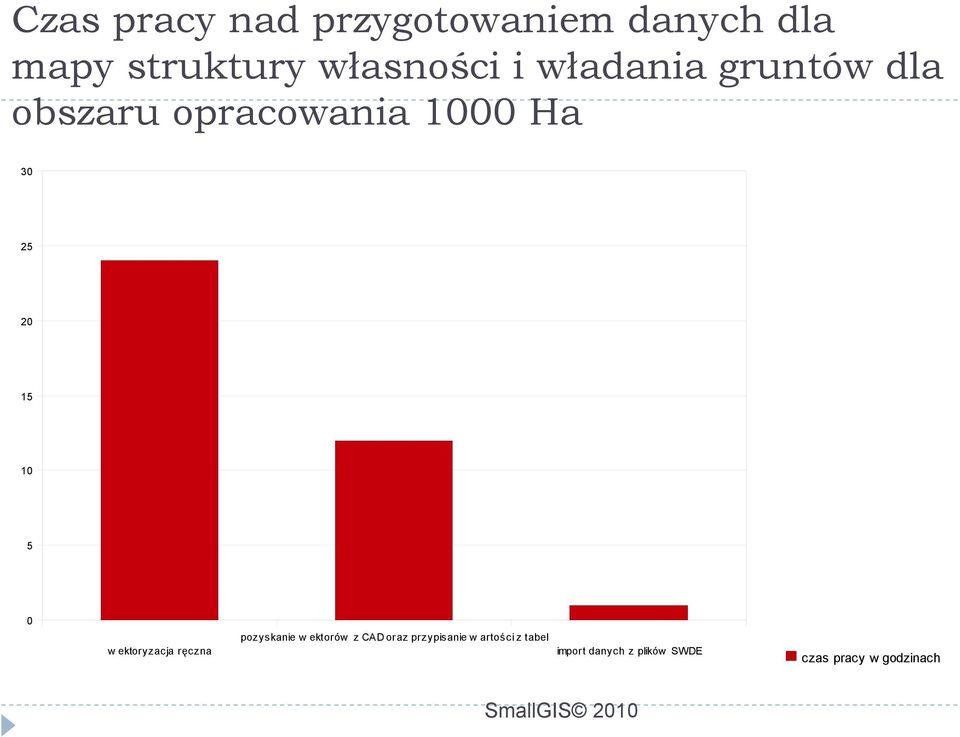

13 Czas pracy nad przygotowaniem danych dla mapy struktury własności i władania gruntów dla obszaru opracowania 1000 Ha w ektoryzacja ręczna pozyskanie w ektorów z CAD oraz przypisanie w artości z tabel import danych z plików SWDE czas pracy w godzinach

14 Usprawnienia procesów edycji Automatyzacja i kontrola edycji atrybutów Specjalistyczne narzędzia edycji MPZP Narzędzia szybkiej edycji Procedury integracji i topologii

15 Mechanizm tworzenia map i atlasów Możliwość definicji wielu reprezentacji kartograficznych dla tych samych danych Możliwość konfiguracji wielu rodzajów i odmian map.

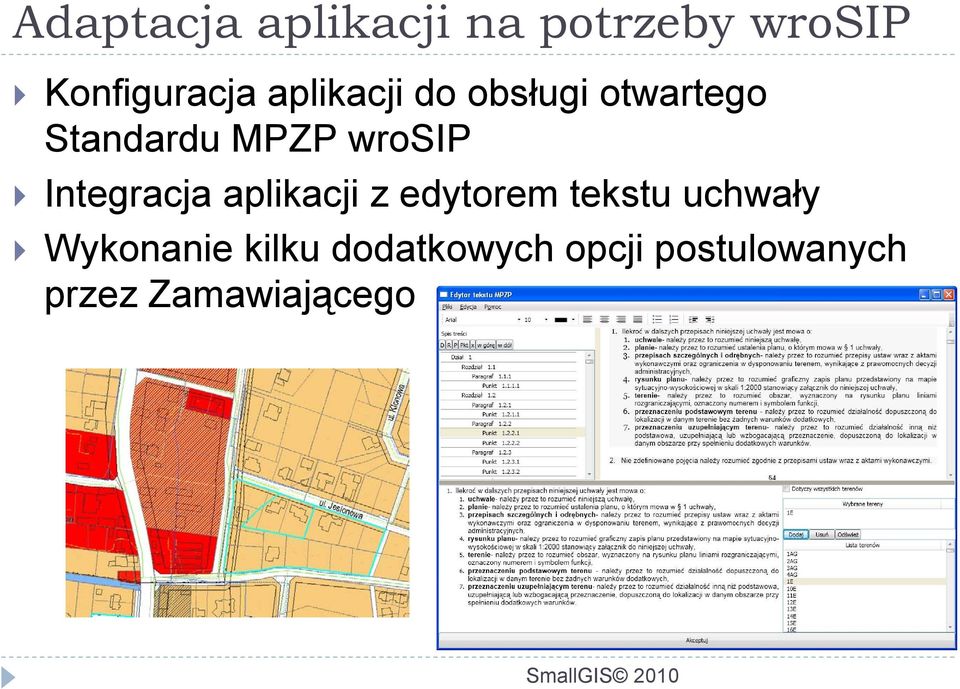

16 Adaptacja aplikacji na potrzeby wrosip Konfiguracja aplikacji do obsługi otwartego Standardu MPZP wrosip Integracja aplikacji z edytorem tekstu uchwały Wykonanie kilku dodatkowych opcji postulowanych przez Zamawiającego

17 Plany na najbliższe miesiące Wdrożenie aplikacji, Testowanie produkcyjne Szkolenia

18 Dziękuję za uwagę Antoni Łabaj, SmallGIS, Kraków
