1 MIERNICTWO GÓRNICZE SYLLABUS Dr inż. Jan Blachowski Politechnika Wrocławska Instytut Górnictwa Zakład Geodezji i GIS Pl. Teatralny 2 tel (71)

2 SYLLABUS Podstawy pozycjonowania satelitarnego GPS Prognozowanie i analiza warunków obserwacji satelitów GPS i GLONASS, na podstawie przesłonięć, liczby satelitów, wartość współ. DOP. Planowanie pomiarów GPS w inwentaryzacji terenowej. Elektroniczny formularz gromadzenia danych (biblioteka obiektów). Pojęcia obiektu i atrybutu. Funkcje i obsługa kodowych odbiorników GPS (pozycjonowanie obiektów i nawigacja). Pomiary terenowe, wyznaczanie pozycji technikami autonomiczną (single point-positioning) i różnicową (Differential GPS), pomiary terenowe z wykorzystaniem biblioteki obiektów. Opracowanie pomiarów GPS i analiza ich wyników (post-processing). Wizualizacja wyników pomiarów terenowych Przeliczenie współrzędnych geodezyjnych (B, L, h) na współrzędne kartezjańskie (X, Y, Z) i przeliczenie odwrotne. 2

3 SYLLABUS Podstawy systemów informacji geograficznej Koncepcja systemów informacji geograficznej (GIS). Podstawowe pojęcia: formaty reprezentacji i zapisu komputerowego danych przestrzennych i ich atrybutów w GIS, Wprowadzenie do pakietu ArcGIS ESRI (ArcMap, ArcCatalog, ArcToolbox), koncepcje: dokumentu mapy, warstwy tematycznej, tabeli, widoku roboczego, kompozycji; Praca z projektami (dokumentami mapy), tworzenie i zarządzanie plikami, danymi przestrzennymi i atrybutowymi, pojęcie geobazy (bazy danych geograficznych); Praca z danymi przestrzennymi. Wektoryzacja i modyfikowanie obiektów wektorowych (punkt, linia, poligon), znaczenie topologii w GIS i podstawowe reguły topologiczne; Praca z danymi tabelarycznymi, dodawanie i modyfikowanie atrybutów, operacje na tabelach: obliczenia, pojęcia: atrybutu, tabeli, rekordu, pola, identyfikatora, powiązania danych przestrzennych i ich atrybutów, pojęcia złączenia i relacji, Praca z danymi rastrowymi, pojęcia: odniesienia przestrzennego (geoodniesienia), odwzorowania kartograficznego i zasięgu przestrzennego, Podstawy redagowania map. tworzenie kompozycji, schematy symbolizacji danych na podstawie atrybutów, (pojedynczy symbol, wg kategorii, ilościowe) 3

4 SPRAWOZDANIE 1 Temat: Pomiary kodowe GPS Strona tytułowa Spis treści 1. Prognoza widoczności satelitów 1.1. paletka i szkic polowy, paletka program, opis lokalizacji 1.2. wykresy NSATS, PDOP (GPS, GPS+GLONASS) bez przesłonięć / z przesłonięciami 1.3. Komentarz analiza i ocena widoczności satelitów 2. Pomiar GPS 2.1. Opis pomiaru (gdzie?, kiedy?, w jaki sposób?, czym?, po co?) 2.2. Lista pomierzonych punktów 2.3. Mapa lokalizacji punktów z etykietami 2.4. Przekrój przez warstwę geologiczną / wodonośną 2.5. Analiza dokładności pomiaru 2.6. Komentarz do mapy i przekroju 4

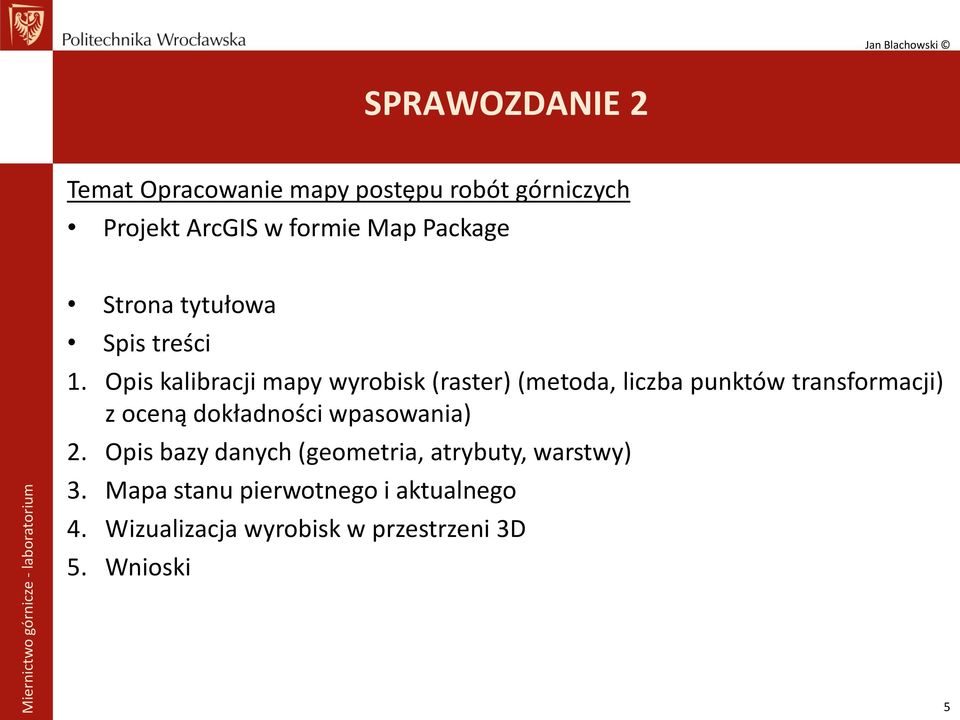

5 SPRAWOZDANIE 2 Temat Opracowanie mapy postępu robót górniczych Projekt ArcGIS w formie Map Package Strona tytułowa Spis treści 1. Opis kalibracji mapy wyrobisk (raster) (metoda, liczba punktów transformacji) z oceną dokładności wpasowania) 2. Opis bazy danych (geometria, atrybuty, warstwy) 3. Mapa stanu pierwotnego i aktualnego 4. Wizualizacja wyrobisk w przestrzeni 3D 5. Wnioski 5

6 FORMA ZALICZENIA Obecność na zajęciach, Kartkówki (3), Przekazanie prawidłowo wykonanych indywidualnych sprawozdań z zajęć laboratoryjnych (2) KONSULTACJE Poniedziałek 15:00-16:00, 18:00-19:00 Czwartek 16:00-18:00 pok. 505 (503) 6

7 LITERATURA Materiały i instrukcje laboratoryjne, Januszewski J., 2006: Systemy satelitarne GPS, Galileo i inne, Wydawnictwo Naukowe PWN, Warszawa, Longley P. A., Goodchild M. F., Maguire D. J., Rhind D.W., 2006: GIS. Teoria i praktyka (Geographic Information System and Science), Wydawnictwo Naukowe PWN, Warszawa, 2006 GEODETA - Magazyn geoinformacyjny NAVI dodatek do magazynu GEODETA 7

8 MIERNICTWO GÓRNICZE MATERIAŁY GPS Dr inż. Jan Blachowski Politechnika Wrocławska Instytut Górnictwa Zakład Geodezji i GIS Pl. Teatralny 2 tel (71)

9 ZADANIE DOMOWE Introduction to GPS > Web-Based! Konieczna rejestracja GPS Tutorial > Support & Training > GPS Tutorial 9

10 DANE I OPROGRAMOWANIE Trimble > Support & Training > GPS Data Resources > GPS/GLONASS almanac in Trimble Planning Format Trimble > Support & Training > GPS Data Resources > GNSS Planning Tool Trimble Planning Utility 10

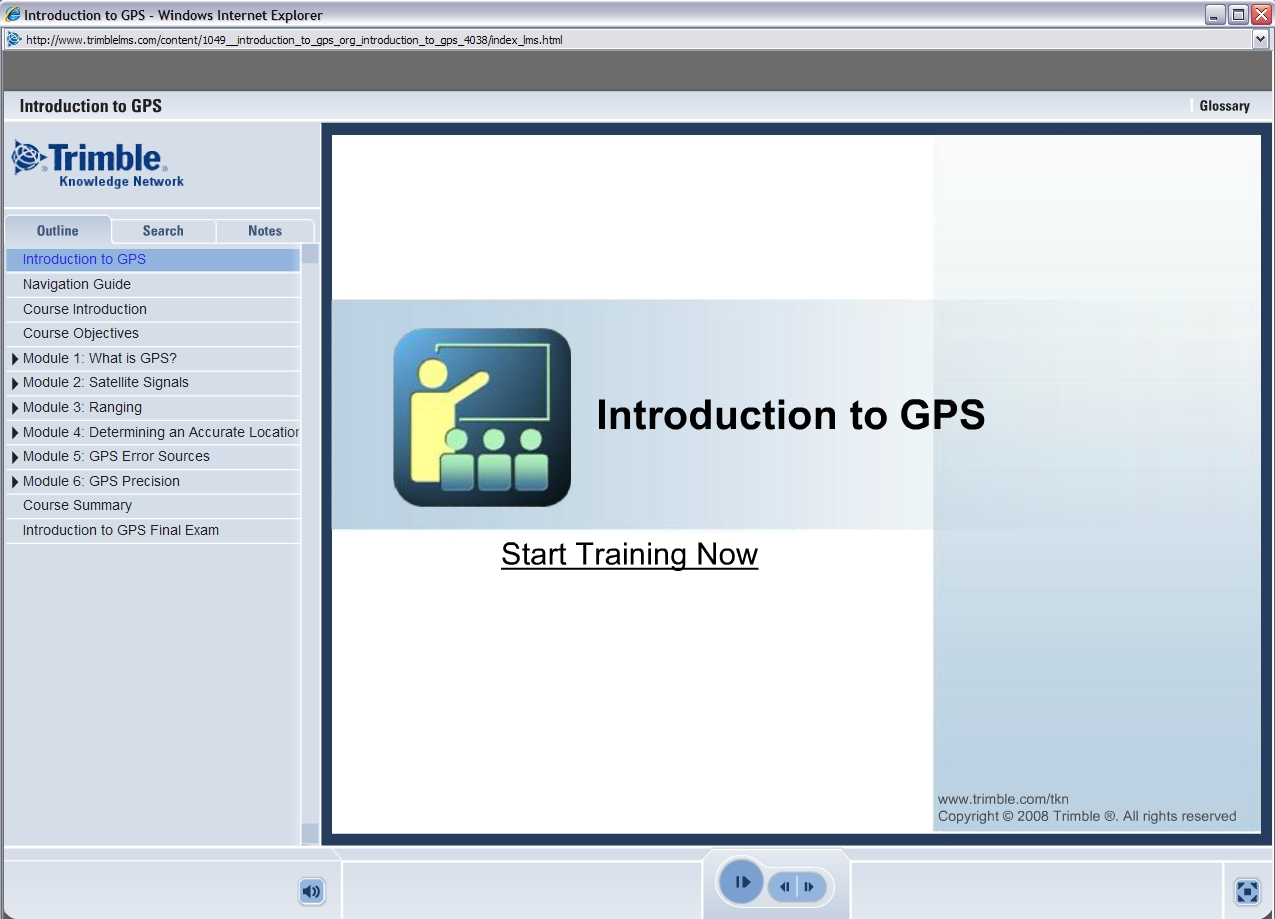

11 Introduction to GPS - komentarz 11

12 Introduction to GPS - komentarz 12

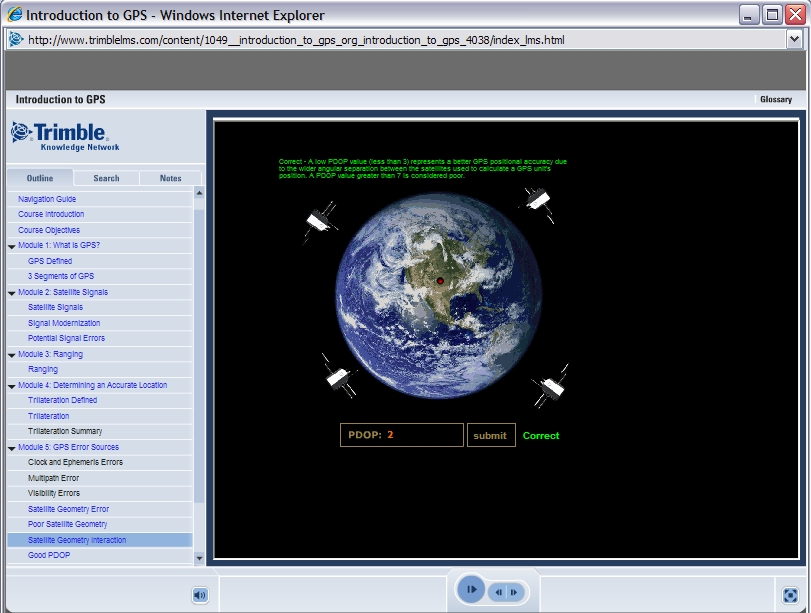

13 Introduction to GPS - komentarz 13

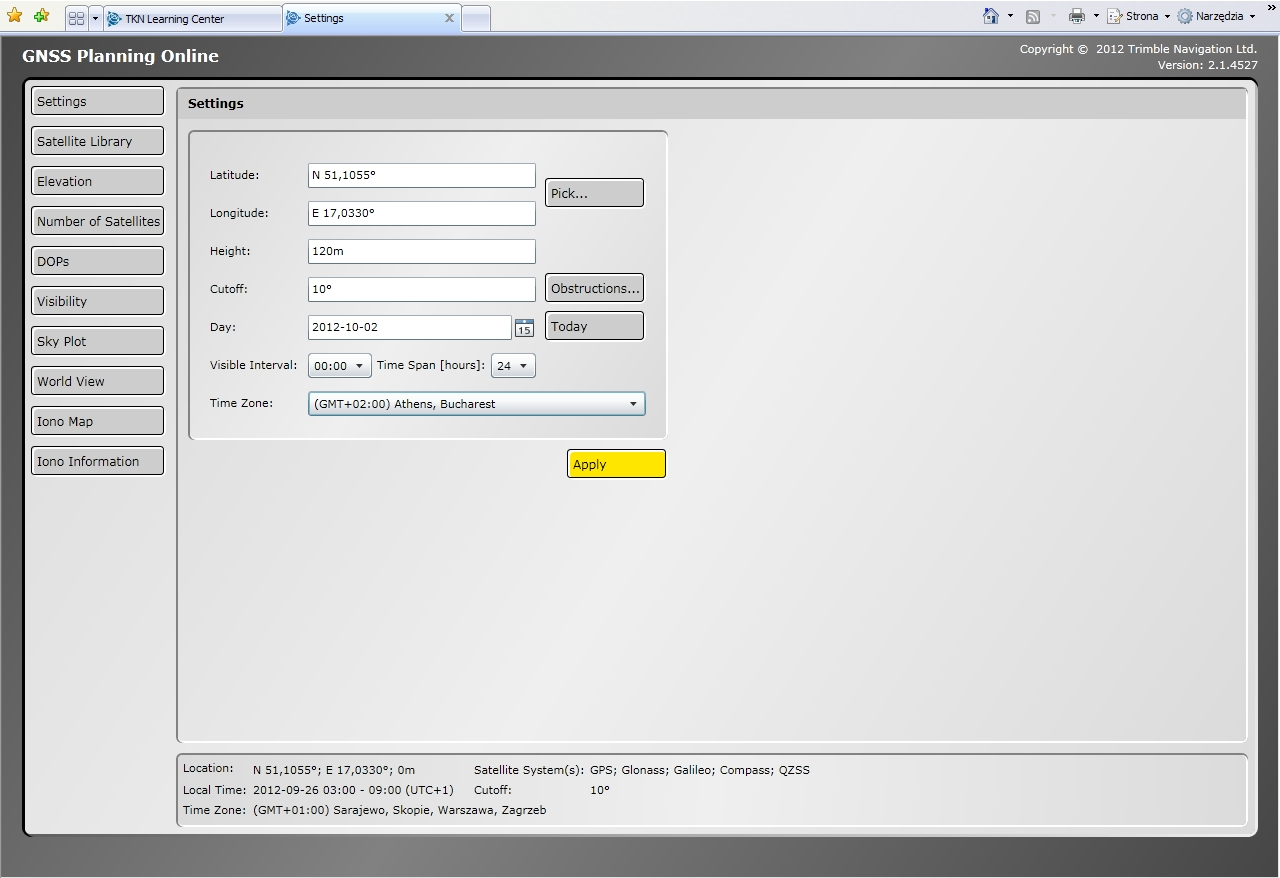

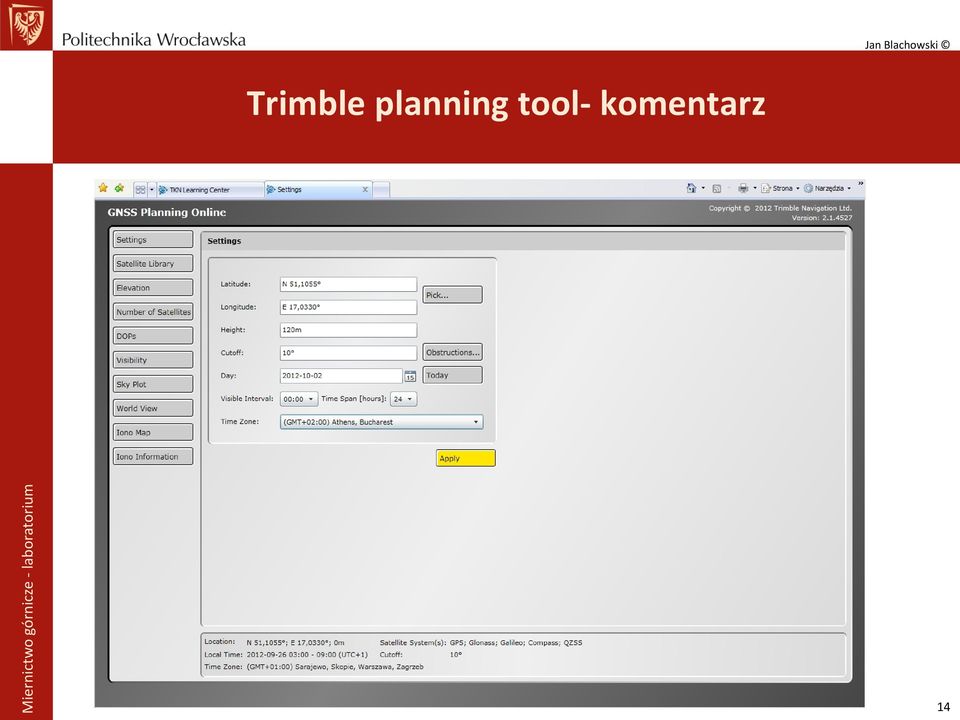

14 Trimble planning tool- komentarz 14

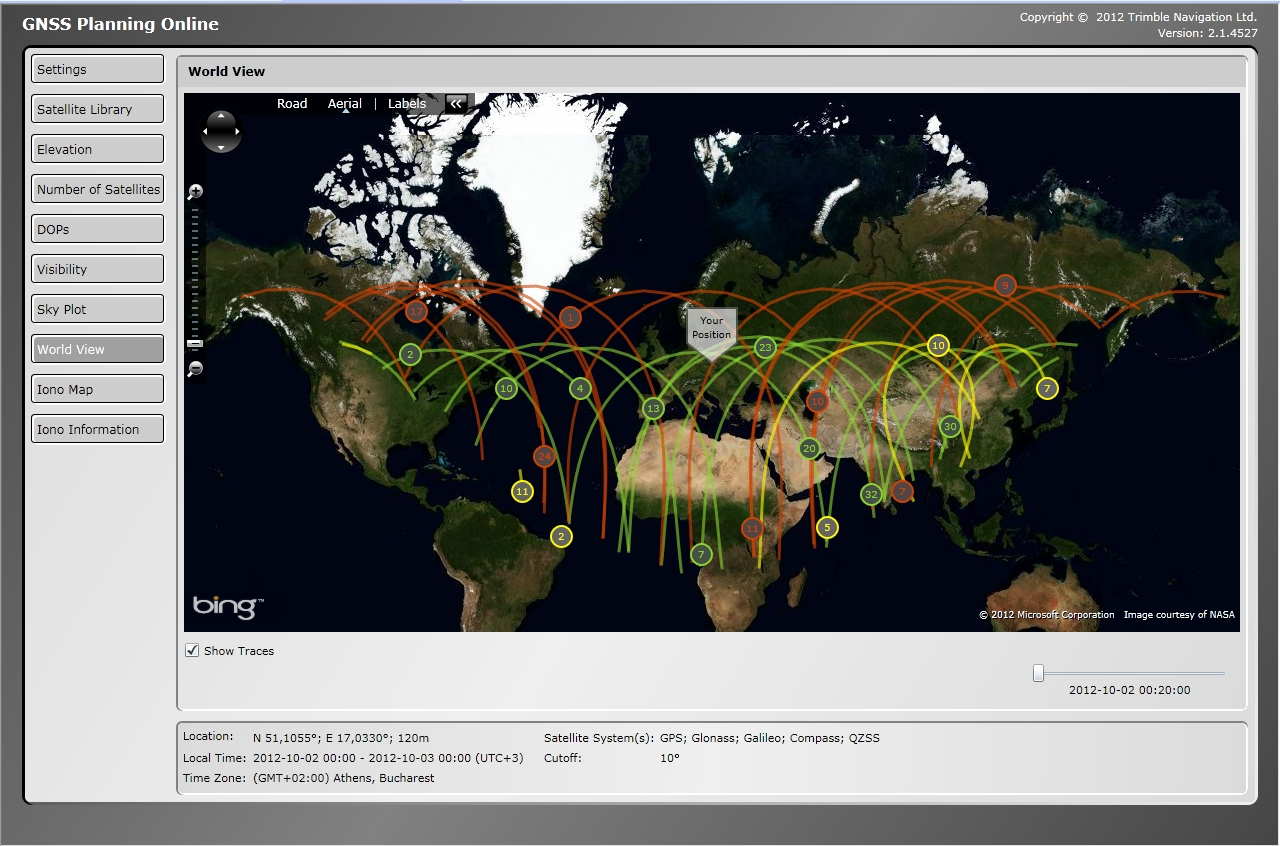

15 Miernictwo górnicze - laboratorium Trimble planning tool- komentarz 15

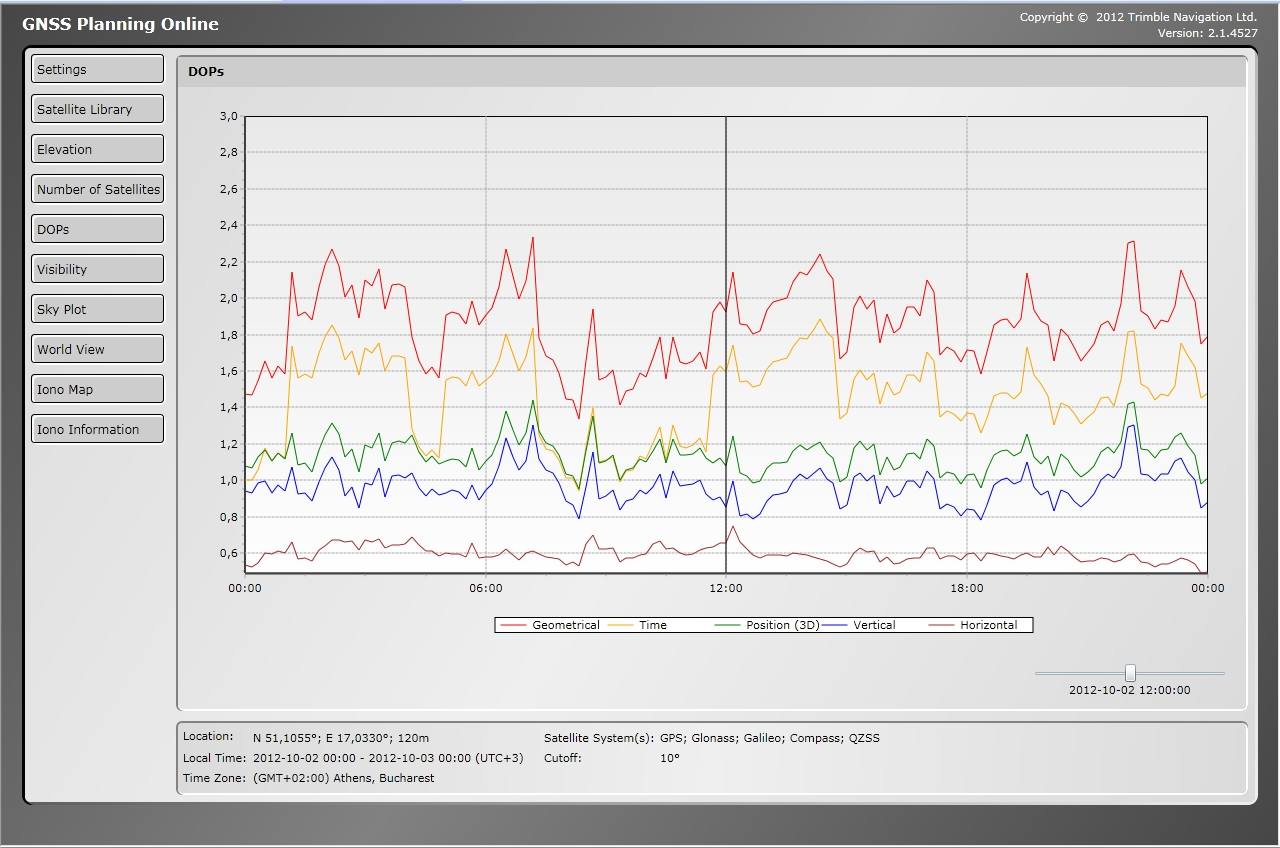

16 Trimble planning tool- komentarz 16
