1 edziennik Ustaw Opis architektury

2 Spis treści 1 Wstęp Architektura systemu Schemat poglądowy rozwiązania Architektura logiczna Opis elementów systemu Moduł Udostępniający Moduł Publikujący Moduł Wyszukiwarki Serwery plików System Xerox DocuShare System Synetrix System MSWiA Model warstwowy Architektura fizyczna...7 Opis priorytetów:...7 2

..5 2.3.4 Serwery plików...5 2.3.5 System Xerox DocuShare...5 2.3.6 System Synetrix...5 2.3.7 System MSWiA.

3 1 Wstęp W dokumencie zostanie przedstawiony opis architektury systemu edziennik Ustaw. 2 Architektura systemu 2.1 Schemat poglądowy rozwiązania deployment Poglądowa słowa w tytule Wyszukiwarka Użytkownik informacje Przeglądarka Internet edziennik «Strona WWW» linki dane Zapisuje Przesyła Formularz WWW D.U. i M.P. «Pliki» Sieć RCL Pliki i metadane Przeglądarka Pracownik RCL Rysunek 1 Schemat poglądowy Powyższy rysunek przedstawia ogólną koncepcję działania systemu. Użytkownik za pośrednictwem przeglądarki łączy się przez sieć Internet ze stroną internetową systemu edziennik, skąd pobiera pożądane informacje. Na stronie może znaleźć linki do wydań elektronicznych Dziennika Ustaw i Monitora Polskiego. Może również wyszukać pliki wpisując słowa zawarte w tytule dokumentu. Pracownik Rządowego Centrum Legislacji może zarządzać dokumentami zawartymi w serwisie. Przy pomocy formularza www umieszcza w serwisie nowe pliki oraz metadane je opisujące. 3

P. «Pliki» Sieć RCL Pliki i metadane Przeglądarka Pracownik RCL Rysunek 1 Schemat poglądowy Powyższy rysunek przedstawia ogólną koncepcję działania systemu.

4 2.2 Architektura logiczna Architektura logiczna przedstawia podział systemu na komponenty. Po lewej znajdują się moduły, z którymi użytkownik poprzez sieć Internet może mieć bezpośredni dostęp. Są to moduł udostepniający, wyszukiwarka oraz serwery plików. deployment Logiczna System edziennik Ustaw Moduł Udostępnij ący «JBoss 7» m.udostępniający Wyszukiwarka «JBoss 7» wyszukiwarki Pliki - rok bieżący m.publikuj ący Xerox Docu Share Pliki - < bieżący) Moduł Publikuj ący «JBoss 7» Synetrix Pliki < ) MSWiA Rysunek 2 Architektura logiczna Moduły udostępniający i publikujący oraz wyszukiwarka wymieniają dane za pośrednictwem baz danych Postgres. Moduł publikujący zapisuje informacje do baz danych wszystkich modułów. 4

deployment Logiczna System edziennik Ustaw Moduł Udostępnij ący «JBoss 7» m.udostępniający Wyszukiwarka «JBoss 7» wyszukiwarki Pliki - rok bieżący m.

5 Z systemów Xerox DocuShare, Synetrix oraz systemu używanego przez MSWiA może pobierać pliki wraz z metadanymi je opisującymi. Pliki te są następnie przesyłane do odpowiedniego serwera plików. System edziennik będzie umożliwiał także publikację w wyżej wymienionych systemach. 2.3 Opis elementów systemu Moduł Udostępniający Moduł zrealizowany w postaci zestawu stron udostępniających informacje o dokumentach Rządowego Centrum Legislacyjnego Moduł Publikujący Wydzielony komponent przeznaczony do pracy z pracownikami Rządowego Centrum Legislacyjnego. Zadaniem modułu jest publikacja dokumentów na serwerach plików i metadanych opisujących te plik w bazach Postgresql. Dodatkowo moduł pobiera informacje o dokumentach z zewnętrznych systemów Moduł Wyszukiwarki Zadaniem komponentu jest wyszukiwanie w bazie danych rekordów odpowiadających zapytaniu użytkownika. Wyszukiwanie odbywa się po tytułach dokumentów Serwery plików Serwery plików podzielone są w zależności od daty wydania dokumentu. Ich zadaniem jest szybkie udostępnianie plików do użytkownika System Xerox DocuShare Moduł publikujący będzie łączył się z systemem DocuShare za pomocą bibliotek API i protokołu RMI System Synetrix System będzie udostępniał informacje o dokumentach w postaci strony html. Moduł publikujący, na podstawie informacje zawartych na stronie, będzie pobierał plik oraz opisujące go metadane i umieszczał na odpowiednim serwerze oraz w bazie danych System MSWiA Identycznie jak w punkcie

Opis elementów systemu 2.3.1 Moduł Udostępniający Moduł zrealizowany w postaci zestawu stron udostępniających informacje o dokumentach Rządowego Centrum Legislacyjnego. 2.3.2 Moduł Publikujący Wydzielony komponent przeznaczony do pracy z pracownikami Rządowego Centrum Legislacyjnego.

6 2.4 Model warstwowy Model warstwowy przedstawia technologie, które zostały wykorzystane w budowie systemu uwzględniając podział aplikacji na warstwy odpowiedzialne odpowiednio za: prezentacje danych logikę przetwarzania procesów biznesowych model danych Moduł udostępniający zawiera w warstwie prezentacji statyczne strony html, strony JSP (Java Server Pages) oraz Servlety. Logikę przetwarzania stron zapewniają komponenty EJB (Enterprise Java Beans) oraz POJO (Plain Old Java Object). Połączenie z bazą danych odbywa się z wykorzystaniem komponentów EJB oraz obiektów encji JPA (Java Persistent API). Na moduł publikujący składają się podobne technologie jak w przypadku modułu udostępniającego oraz biblioteki do obsługi protokołu LDAP oraz protokołu SSH. cmp Warstw ow a Prezentacja Moduł Udostępniający Wyszukiw arka Moduł Publikujący Strony HTML Strony JSP Serv lety Strony JSP Strony JSP Serv lety Logika przetwarzania POJO EJB EJB EJB «Lib» LDAP «Lib» SSH Model danych Encje Hibernate JDBC Rysunek 3 Użyte technologie w ujęciu warstwowym Wyszukiwarka zawiera strony JSP będącą prezentacją w postaci listy wyników wyszukiwania. 6

Logikę przetwarzania stron zapewniają komponenty EJB (Enterprise Java Beans) oraz POJO (Plain Old Java Object).

7 2.5 Architektura fizyczna Na poniższym rysunku przedstawiono fizyczne elementy systemu w postaci serwerów, maszyn wirtualnych i konkretnych modułów aplikacji. Do uruchomienia systemu edziennik Ustaw zostanie użyte sześć maszyn serwerowych w tym dwie dwuprocesorowe. Zgodnie z załącznikiem numer 2 do umowy Koncepcja e-dzienników wyróżniono kolorami maszyny o wysokim, średnim i niskim priorytecie. deployment Fizyczna Legend Wysoki priorytet - HA Średni priorytet Niski Priorytet Serwer 4 - aktualnie funcj onuj e w sieci RCL VMWare 5 «Files» Pliki < ) Nowa architektura serwerowa Serw er 1 B - HP DL380 G7 - dw uprocesorow y Serwer 5 B - jednoprocesprowy Serwer 3 - jednoproceserowy «VirtualMachine» VMWare 1 VMWare 2 WMWare 6 VMWare 4 «Web Page» Moduł Udostępniaj ący «Files» Pliki (rok bieżący) Moduł publikujący «Files» Pliki <2008-bieżący) Serw er 1 A - HP DL380 G7 - dw uprocesorow y Serwer 5 A - jednoprocesorowy Serwer 2 - jednoprocesorwy VMWare 1 A VMWare 2 A VMWare 6 VMWare 3 «Web Page» Moduł Udostępniaj ący «Files» Pliki (rok bieżący) Moduł publikujący «Web Page» Wyszukiw arka Rysunek 4 Architektura fizyczna Opis priorytetów: 1. Wysoki: Serwer fizyczny będzie zdublowany przez serwer zapasowy o takich samych parametrach. Maszyny wirtualne zostaną skonfigurowane w trybie High Availability umożliwiającym przełączenie się na serwisy uruchomione na serwerze zapasowym; zostanie umieszczona ma macierzy dyskowej poprzez protokół iscsi; Pliki zostaną umieszczone na macierzy dyskowej poprzez protokół NFS (WORM); Często wykonywana kopia bezpieczeństwa. 7

Zgodnie z załącznikiem numer 2 do umowy Koncepcja e-dzienników wyróżniono kolorami maszyny o wysokim, średnim i niskim priorytecie.

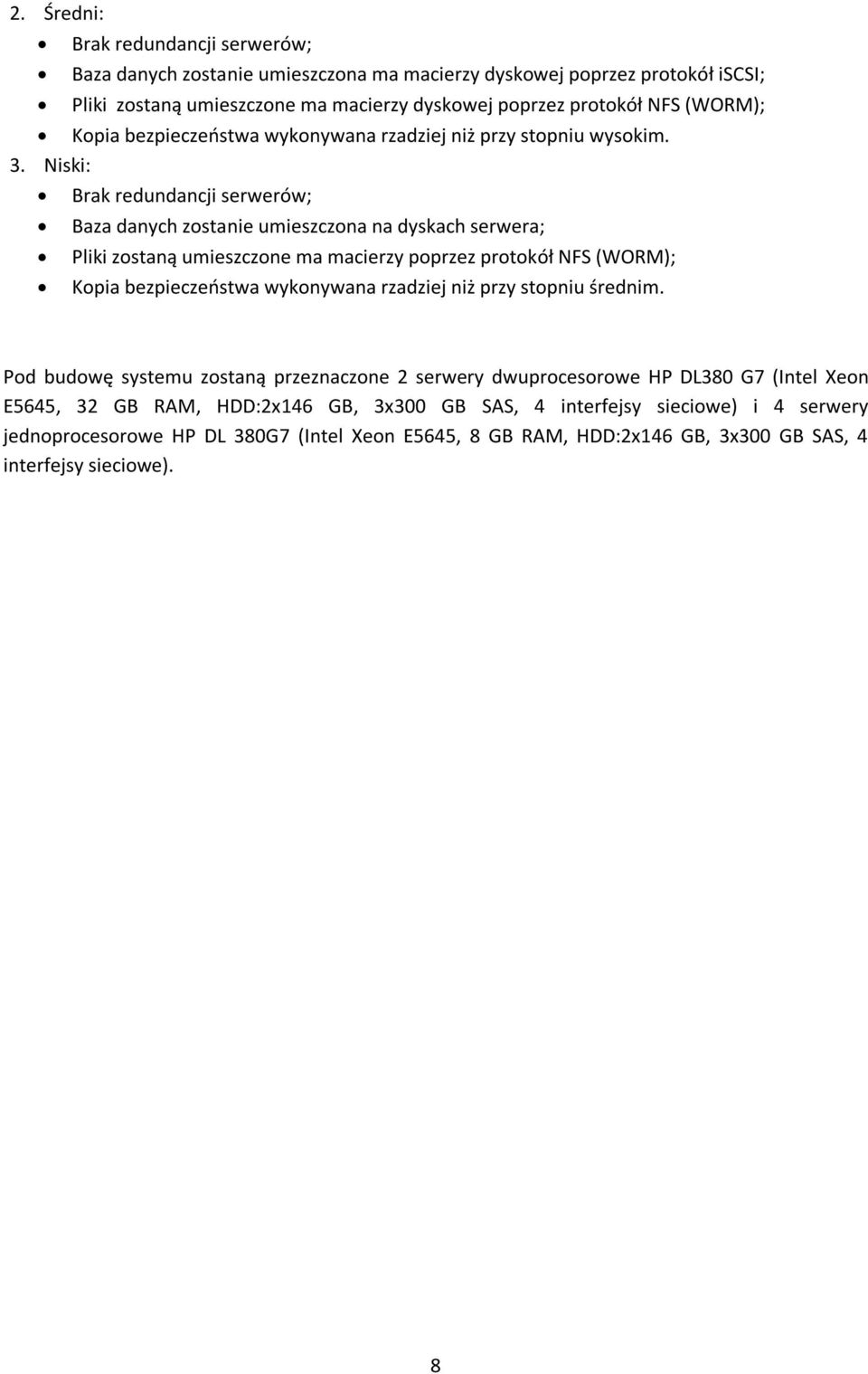

8 2. Średni: Brak redundancji serwerów; zostanie umieszczona ma macierzy dyskowej poprzez protokół iscsi; Pliki zostaną umieszczone ma macierzy dyskowej poprzez protokół NFS (WORM); Kopia bezpieczeństwa wykonywana rzadziej niż przy stopniu wysokim. 3. Niski: Brak redundancji serwerów; zostanie umieszczona na dyskach serwera; Pliki zostaną umieszczone ma macierzy poprzez protokół NFS (WORM); Kopia bezpieczeństwa wykonywana rzadziej niż przy stopniu średnim. Pod budowę systemu zostaną przeznaczone 2 serwery dwuprocesorowe HP DL380 G7 (Intel Xeon E5645, 32 GB RAM, HDD:2x146 GB, 3x300 GB SAS, 4 interfejsy sieciowe) i 4 serwery jednoprocesorowe HP DL 380G7 (Intel Xeon E5645, 8 GB RAM, HDD:2x146 GB, 3x300 GB SAS, 4 interfejsy sieciowe). 8

Niski: Brak redundancji serwerów; zostanie umieszczona na dyskach serwera; Pliki zostaną umieszczone ma macierzy poprzez protokół NFS (WORM); Kopia bezpieczeństwa wykonywana rzadziej
