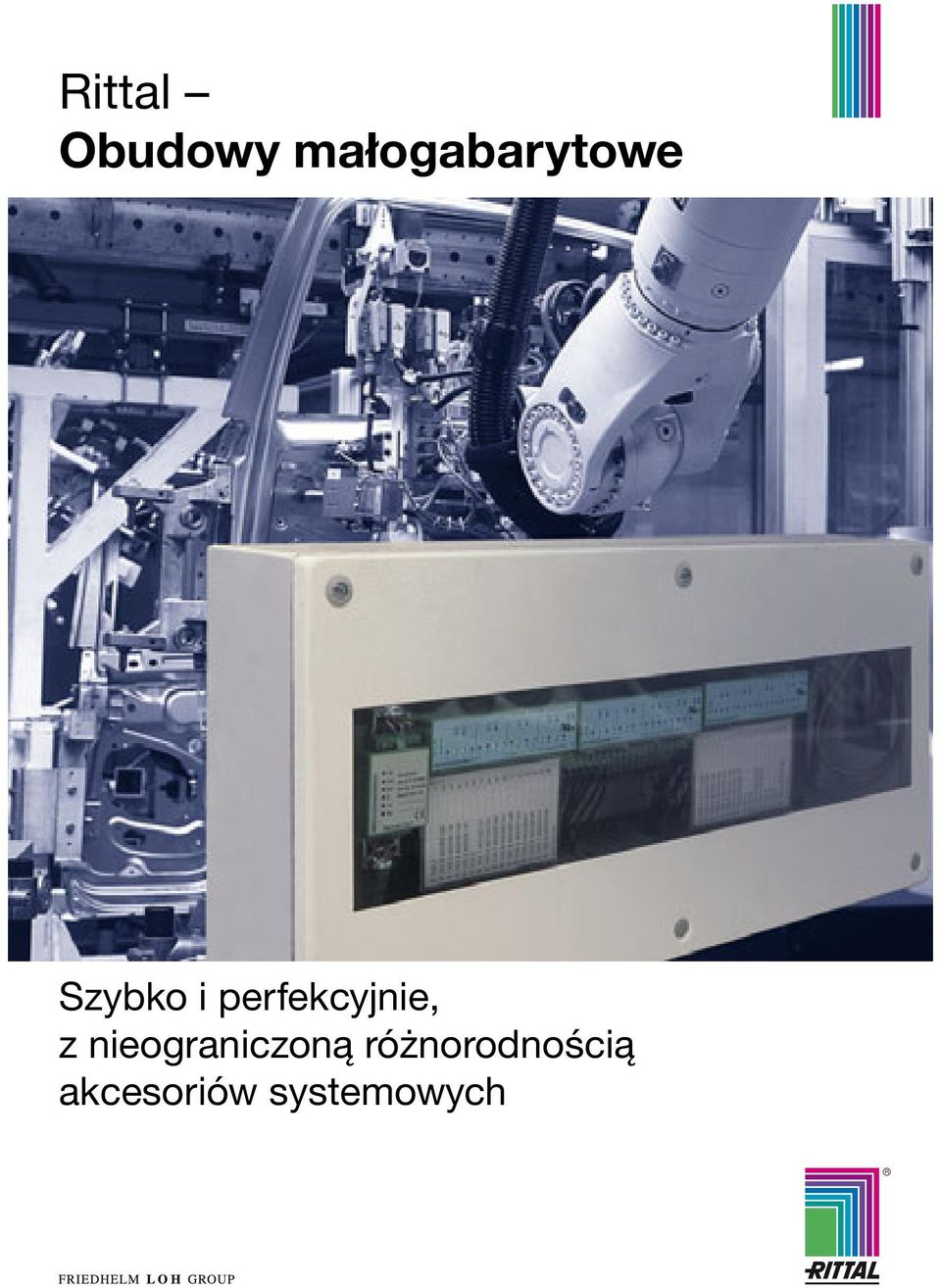

1 R Rittal Obudowy małogabarytowe Szybko i perfekcyjnie, z nieograniczoną różnorodnością akcesoriów systemowych

2 Oryginał jest lepszy! Packaging technika przyszłości Czy to obudowa do otoczenia przemysłowego czy w zakresie telekomunikacji Rittal ma właściwe rozwiązanie do wszelkich zastosowań. Wymagania dotyczące rozbudowy można również rozwiązać optymalnie i korzystnie cenowo za pomocą obszernego programu akcesoriów. 2 Obudowy małogabarytowe Rittal

3 Duży sukces obudów małogabarytowych polega na następujących zaletach: Perfekcyjnie ustalone wymiary, wysoka jakość materiałów i wykonania, wysoka jakość dużych partii produkcyjnych jak również różnorodność pasujących akcesoriów systemowych. Pewna ochrona przed korozją, szybka dostępność na całym świecie i międzynarodowe certyfikaty są dla Rittal standardem. Poliwęglanowe obudowy PK od strony 4 Z wyciskami metrycznymi Akcesoria Obudowy z odlewów aluminiowych GA od strony 9 Akcesoria Skrzynki zaciskowe KL od strony 13 Bez kołnierza, głębokość: 80/ Z kołnierzem, głębokość Stal nierdzewna Premium Line KL od strony 16 Klasa ochrony IP 69K, stal nierdzewna E-Box EB strona 17 RiLAN Industrial od strony 18 Obudowa Gniazda przyłączeniowe Akcesoria Obudowa typu Bus BG od strony 22 Stal nierdzewna Szafy sterownicze- Kompakt AE od strony 27 Szerokość: , wysokość: Szerokość: , wysokość: Szerokość: , wysokość: Klasa ochrony IP 69K Stal nierdzewna Szafy sterownicze z tworzywa sztucznego KS od strony 32 Szerokość: , wysokość: Szerokość: , wysokość: Szafy systemowe-kompakt Rittal CM od strony 34 Szerokość: , wysokość: Akcesoria CS Outdoor od strony 39 Obudowy ścienne CS Akcesoria systemowe od strony 40 Sprytne rozwiązania aż do najdrobniejszych szczegółów W drobnych szczegółach tkwi prawdziwa wielkość, a Rittal ma tu wiele do zaoferowania. Oszczędzające czas szybkozamykacze Wielokrotnie zaginana rynienka ochronna obudowy chroni przed zanieczyszczeniami oraz przed wodą Podwójne uszczelnienie przy drzwiach programu KS Dopasowane możliwości mocowania oraz montażu Wszystkie te rozwiązania oszczędzają koszty oraz czas naszych klientów. Obudowy małogabarytowe Rittal 3

4 Obudowy poliwęglanowe PK T1 T1 H1 H1 B1 B Obudowa i pokrywa szara (wykonanie.000) z wzmacnianego włóknami szklanymi poliwęglanu, pokrywa przejrzysta (wykonanie.100) z poliwęglanu, śruby pokrywy z poliamidu, zatyczki izolacyjne z polietylenu. Kolor: RAL 7035 IP 66 zgodnie z EN / Obudowa i pokrywa, śruby pokrywy, zatyczki izolacyjne do wkrętów montażu naściennego (nie dla i ), wylewana na całym obwodzie uszczelka PU. Atesty: Bureau Veritas Szerokość (B1) Wysokość (H1) Głębokość (T1) Nr kat. PK 1 z kablowym złączem skręcanym Nr kat. PK z szarą pokrywą Nr kat. PK z przejrzystą pokrywą szt. 10 szt. 12 szt. 12 szt. 8 szt. 8 szt. 6 szt. 6 szt. Szerokość (B1) Wysokość (H1) Głębokość (T1) Nr kat. PK z szarą pokrywą Nr kat. PK z przejrzystą pokrywą szt. 6 szt. 4 szt. 4 szt. 4 szt. 4 szt. 2 szt. 2 szt. Akcesoria do obudów poliwęglanowych od strony 7 Akcesoria ogólne od strony 40 4 Obudowy małogabarytowe Rittal

5 Obudowy poliwęglanowe PK T1 H1 B1 Obudowa i pokrywa szara (wykonanie.000) z wzmacnianego włóknami szklanymi poliwęglanu, pokrywa przejrzysta (wykonanie.100) z poliwęglanu, śruby pokrywy z poliamidu, zatyczki izolacyjne z polietylenu. Kolor: RAL 7035 IP 66 zgodnie z EN / Obudowa i pokrywa, śruby pokrywy, zatyczki izolacyjne do wkrętów montażu naściennego, wylewana na całym obwodzie uszczelka PU. Atesty: Bureau Veritas Szerokość (B1) Wysokość (H1) Głębokość (T1) Nr kat. PK z szarą pokrywą Nr kat. PK z przejrzystą pokrywą szt. 2 szt. 2 szt. 1 szt. 1 szt. 1 szt. Szerokość (B1) Wysokość (H1) Głębokość (T1) Nr kat. PK z szarą pokrywą Nr kat. PK z przejrzystą pokrywą szt. 1 szt. 1 szt. 1 szt. 1 szt. Zatrzask obrotowy Możliwość zatrzaśnięcia w łbie śruby pokrywy umożliwia szybkość i wygodę podczas przykręcania. Poliamid Do wszystkich obudów 1 paczka = 100 sztuk Nr kat. PK 1 paczka Akcesoria do obudów poliwęglanowych od strony 7 Akcesoria ogólne od strony 40 Obudowy małogabarytowe Rittal 5

6 Obudowy poliwęglanowe PK z wyciskami metrycznymi T1 H1 B1 Obudowa i pokrywa szara, z wzmacnianego włóknami szklanymi poliwęglanu, śruby ze pokrywy z poliamidu, zatyczki izolacyjne z polietylenu. Kolor: RAL 7035 IP 66 według EN Obudowa i pokrywa, śruby pokrywy, zatyczki izolacyjne do wkrętów montażu naściennego, wylewana na całym obwodzie uszczelka PU. Atesty: Bureau Veritas Szerokość (B1) Wysokość (H1) Głębokość (T1) Nr kat. PK szt. 4 szt. 2 szt. 1 szt. PK PK PK PK M16/20 M20 M20/25 M25/32 M32/40 Akcesoria do obudów poliwęglanowych od strony 7 Akcesoria ogólne od strony 40 6 Obudowy małogabarytowe Rittal

7 Płyta montażowa Do indywidualnej zabudowy wewnątrz płyta montażowa oferuje stabilną, bezpieczną i elastyczną możliwość dostosowywania kształtów. Obudowy poliwęglanowe PK Akcesoria Wykonanie: Laminat papierowy pokryty mieszanką melaminy i fenolu, grubość 2,5. Kolor: RAL 7035 Wraz z samogwintującymi wkrętami montażowymi. Pasuje do Szerokość Wysokość Nr kat. PK PK /PK szt ) PK /PK szt ) PK /PK szt ) PK /PK szt ) PK /PK szt ) PK /PK szt PK /PK szt PK /PK PK szt PK /PK PK szt PK /PK PK szt PK /PK szt ) z tulejami dystansowymi Płyta montażowa Do obudów poliwęglanowych PK PK Dzięki możliwości 3-pozycyjnego przestawienia głębokości elementu mocującego płyta montażowa może zostać zastosowana również jako wewnętrzna pokrywa elementów zabudowy. Do obudów Nr kat. PK szt szt Poliwęglan Wraz z materiałem montażowym. Zawiasy Do składanego mocowania pokrywy. Dołączony szablon do wiercenia ułatwia montaż. 1 komplet = 2 zawiasy, 4 śruby mocujące, 3 zaślepki z polietylenu, 1 szablon do wiercenia. Do obudów Materiał Nr kat. PK PK PK Poliwęglan 10 kpl PK PK Polistyrol 10 kpl Obudowy małogabarytowe Rittal Łącznik mocowania na zewnątrz Pasujący do obudowy PK PK z uformowaną osią do zacisków kablowych. Poliamid Nr kat. PK 10 szt Wraz z materiałem montażowym. 7

8 Obudowy poliwęglanowe PK Akcesoria Łączniki mocowania do ściany Za pomocą czterech łączników mocowania można przykręcić obudowę do ściany. Łącznik mocowania do ściany połączony jest z obudową za pomocą kołków. Poliamid, szary Do wszystkich obudów 1 opakowanie = 40 sztuk. Nr kat. PK 1 paczka Wkręt montażowy do ściany mieści się w samym łączniku mocującym i dlatego pozostaje zawsze dostępny. 90 Łącznik mocowania do ściany może być montowany bocznie lub od góry. A 12.5 A Możliwe jest również mocowanie bezpośrednio do ściany bez łączników: Wariant 1 Mocowanie do ściany przez kanał przelotowy do śruby w pokrywie jest prostym i bezpiecznym sposobem mocowania. Wariant 2 Możliwe jest również mocowanie we wnętrzu obudowy poprzez wypchnięcie otworu w dnie obudowy. Śruby muszą być zakryte przez zatyczki izolacyjne, które są dołączone do obudowy. Odległości otworów mocowania są zwymiarowane na tylnej ściance obudowy. Szyna nośna Do mocowania zacisków szeregowych i urządzeń wbudowywanych oferowane są dwa profile szyn nośnych o dużej elastyczności. Wykonanie: Szyny nośne zgodne są z normą EN (TS 15/5,5) lub EN (TS 35/7,5), powierzchnia ocynkowana. Wraz z dwoma samogwintującymi wkrętami montażowymi. Szyna Maksymalna ilość zacisków przy następujących rozmiarach zacisków Długość szyny 2, Nr kat. PK ,5 12 szt TS 15/5, szt szt szt szt szt TS 35/7, szt szt szt Przy obliczaniu maksymalnej ilości zacisków za podstawę służyły zawsze dwa uchwyty końcowe i pokrywa. 8 Obudowy małogabarytowe Rittal

9 Obudowy z odlewów aluminiowych GA T1 H1 B1 Obudowa i pokrywa z odlewów aluminiowych, pokrywa z uszczelką wykonaną z neoprenowego sznura o przekroju okrągłym. Powierzchnia zewnętrzna: Lakier gładki, podobny do RAL 7001 spełniony jest IP 67 według EN /10.91, NEMA 4. 2 lub 4 śruby pokrywy, zamocowane bez wypadania, 2 lub 4 śruby do mocowania szyn nośnych, płytek montażowych, itp., 1 śruba do podłączenia uziemiającego przewodu ochronnego. Rittal Serwis: Indywidualne rozwiązania seryjne dla obudowy i pokrywy Wiercenie Gwintowanie Frezowanie Sitodruk Grawerowanie Wybór kolorów według RAL oraz inne powierzchnie na życzenie. Szerokość (B1) Wysokość (H1) Głębokość (T1) Nr kat. GA szt. 5 szt. 3 szt. 2 szt. 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. Szerokość (B1) Wysokość (H1) Głębokość (T1) Nr kat. GA szt. 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. Akcesoria do obudów z odlewów aluminiowych od strony 10 Akcesoria ogólne od strony 40 Obudowy małogabarytowe Rittal 9

10 Obudowy z odlewów aluminiowych GA Akcesoria Płyta montażowa Do indywidualnej zabudowy wnętrza. Blacha stalowa, ocynkowana, z otworami montażowymi. Wymiary zewnętrzne Szerokość Wysokość Do obudów Nr kat. GA GA szt GA szt GA szt GA szt GA szt GA szt GA szt GA szt GA szt GA szt GA szt GA GA szt Szyna nośna Do mocowania zacisków szeregowych i aparatów instalacyjnych. Blacha stalowa, ocynkowana, z otworami montażowymi. Szyna TS 15/5,5 zgodne z EN TS 35/7,5 zgodne z EN Maksymalna ilość zacisków przy następujących rozmiarach zacisków 2, TS 15/5,5 TS 35/7,5 Montażowa długość szyn 35 Dla szerokości obudowy Nr kat. GA szt szt szt szt szt szt szt szt szt szt szt Obudowy małogabarytowe Rittal

11 Obudowy z odlewów aluminiowych GA Akcesoria Łącznik mocowania do ściany Do zewnętrznego montażu na powierzchniach bez demontażu pokrywy, jeśli została zamontowana wcześniej. Blacha stalowa, ocynkowana Dla obudów GA GA GA GA GA GA GA GA GA GA Nr kat. GA 2 szt szt szt Zawiasy zewnętrzne Do mocowania pokrywy przy dolnej części obudowy wraz z szablonem do wiercenia. Aluminiowy odlew ciśnieniowy Kolor: RAL 7001 Dla obudów GA GA GA GA GA GA GA GA GA GA GA GA GA szt. + 8 śrub 2 szt. + 8 śrub Nr kat. GA Śruby pokrywy, plombowane do zabezpieczenia przed nieupoważnionym odkręceniem. Na jedną pokrywę potrzebne są dwie sztuki. Stal nierdzewna Dla obudów GA GA GA GA Nr kat. GA 6 szt Obudowy małogabarytowe Rittal 11

12 Całkiem szczególny Obrót! Nowa i praktyczna: Szybkie otwieranie i bezpieczne zamykanie pokrywy dzięki nowym szybko zakręcanym śrubom. Skręcenie 1/4 zamiast gwintu, gwint skręcony x razy zapewnia dodatkowo optymalny docisk uszczelki To ulepszenie w przypadku produktów skrzynki zaciskowe KL, strona 13, KL stal nierdzewna, strona 15 obudowa typu Bus BG, Basis KL, strona 22, BG stal nierdzewna, strona 26 zapewnia jeszcze większą oszczędność czasu i kosztów związanych z montażem i serwisem. 12 Obudowy małogabarytowe Rittal

13 Skrzynki zaciskowe KL bez kołnierza, głębokość: 80/120 T1 H1 B1 Obudowa: blacha stalowa 1,25 ; 1,38 przy KL do KL Pokrywa: Blacha stalowa: 1,25 Powierzchnia zewnętrzna: Obudowa i pokrywa: gruntowane zanurzeniowo, powlekane proszkowo na zewnątrz w strukturze RAL 7035 IP 66 według EN / 10.91, NEMA 4 jest spełnione. Obudowa, pokrywa z wylewaną na obwodzie uszczelką piankową PU i wkręty do mocowania pokrywy z tulejkami z tworzywa sztucznego. Atesty: UL CSA TÜV Germanischer Lloyd Norske Veritas Russian Maritime Register of Shipping Lloyds Register of Shipping Bureau Veritas VDE Głębokość: 80 Szerokość (B1) Wysokość (H1) Głębokość (T1) Nr kat. KL 1 szt Ciężar (kg) 1,4 1,6 1,9 2,1 2,6 3,2 4,6 Głębokość: 120 Szerokość (B1) Wysokość (H1) Głębokość (T1) Nr kat. KL 1 szt Ciężar (kg) 1,6 1,8 2,3 2,6 3,0 4,0 3,2 3,6 4,8 Szerokość (B1) Wysokość (H1) Głębokość (T1) Nr kat. KL 1 szt Ciężar (kg) 6,2 4,4 5,8 5,7 6,8 8,4 6,8 11,0 Skrzynki zaciskowe w strukturze RAL 7032 prosimy zamawiać z indeksem końcowym.210, gruntowane z indeksem końcowym.310. Termin dostawy na życzenie. Uchwyt dachu Uchwyt dachu montowany jest w prosty sposób bez wiercenia otworów i umożliwia złożenie dachu również przy rozmieszczonych pod nim w rzędzie skrzynek zaciskowych. Zawiasy pokrywy Zawiasy pokrywy są po prostu przykręcane do rynny ochronnej obudowy i do krawędzi pokrywy. Niemiecki Patent Nr P Nr kat. KL 3 pary Nr kat. KL 6 szt Akcesoria ogólne od strony 40 Obudowy małogabarytowe Rittal 13

14 Skrzynki zaciskowe KL z kołnierzem, głębokość 120 T1 T1 H1 H1 B1 B1 Obudowa: blacha stalowa 1,38 ; 1,25 przy KL do KL i KL Pokrywa: Blacha stalowa: 1,25 Powierzchnia zewnętrzna: Obudowa i pokrywa: gruntowane zanurzeniowo, powlekane proszkowo na zewnątrz w strukturze RAL 7035 IP 55 według EN / 10.91, NEMA 12 jest spełnione. Obudowa z wycięciami kołnierzowymi, pokrywa ze specjalną wylewaną uszczelką i szybko zakręcanymi śrubami wraz z tulejkami z tworzywa sztucznego, płyty kołnierzowe z blachy stalowej z uszczelkami i materiałem mocującym. Atesty: UL CSA TÜV Germanischer Lloyd Norske Veritas Russian Maritime Register of Shipping Lloyds Register of Shipping Bureau Veritas VDE Szerokość (B1) Wysokość (H1) Głębokość (T1) Nr kat. KL 1 szt Ciężar (kg) 2,7 3,3 4,5 4,0 5,2 6,7 Płyta kołnierzowa (góra + dół) Płyta kołnierzowa (prawo + lewo) Szerokość (B1) Wysokość (H1) Głębokość (T1) Nr kat. KL 1 szt Ciężar (kg) 4,9 5,2 5,9 7,7 9,0 7,2 12,0 Płyta kołnierzowa (góra + dół) Płyta kołnierzowa (prawo + lewo) Skrzynki zaciskowe w strukturze RAL 7032 prosimy zamawiać z indeksem końcowym.210, gruntowane z indeksem końcowym.310. Termin dostawy na życzenie. Akcesoria ogólne od strony Obudowy małogabarytowe Rittal

15 Skrzynki zaciskowe KL Stal nierdzewna T1 H1 B1 Stal nierdzewna (AISI 304) Obudowa: 1,25 Pokrywa: 1,25 Powierzchnia zewnętrzna: Obudowa i pokrywa: Szlif prosty, ziarno 180 IP 66 według EN / 10.91, NEMA 4x jest spełnione. Obudowa, pokrywa z wylewaną na obwodzie uszczelką piankową PU i szybko zakręcane śruby z tulejkami z tworzywa. Atesty: UL CSA TÜV Germanischer Lloyd Norske Veritas Russian Maritime Register of Shipping Lloyds Register of Shipping Bureau Veritas VDE Szerokość (B1) Wysokość (H1) Głębokość (T1) Nr kat. KL 1 szt Ciężar (kg) 1,3 1,8 1,8 2,4 3,6 3,9 Szybko zakręcane śruby Skrzynki zaciskowe ze stali nierdzewnej (AISI 316L) prosimy zamawiać z nr indeksu.510. Termin dostawy na życzenie. Akcesoria ogólne od strony 40 Obudowy małogabarytowe Rittal 15

16 Premium Line KL Klasa ochrony IP 69K, stal nierdzewna T1 H1 B1 Nowa stylistyka, nowa koncepcja uszczelniania i zamykania Odporne na czyszczenie pod wysokim ciśnieniem (klasa ochrony IP 69K). Uszczelka znajduje się między dwiema powierzchniami i jest optymalnie ściśnięta za pomocą połączenia śrubowego. Nadające się do pomieszczeń o wysokich wymaganiach higienicznych. Do wyboru połączenie śrubowe dla wysokich wymagań w dziedzinie środków spożywczych i higienicznych: 1 na zewnątrz za pomocą śrub sześciokątnych 2 wewnątrz za pomocą trzpieni z tworzywa sztucznego Najlepsze warunki EMC. Dzięki labiryntowi uszczelek uzyskuje się szczególne ekranowanie w obudowie. Dostępność. Wewnętrzny uchwyt ściany tylnej. To rozwiązanie jest znacznie lepsze pod względem higienicznym w porównianiu z zawiasami zewnętrznymi. Montaż na ścianie może odbywać się przy użyciu nakrętek chowanych M8 bezpośrednio od tyłu lub za pomocą wieszaka również z przodu. Stal nierdzewna (AISI 304), 1,5 Powierzchnia zewnętrzna: Szlif prosty, ziarno 240 IP 69K według DIN /5.93 Rittal Serwis: Inne wymiary lub inne obudowy z tą koncepcją uszczelniania dostępne na życzenie. Wycięcia i otwory zgodnie z danymi klienta. Szerokość (B1) Wysokość (H1) Głębokość (T1) Nr kat. KL 1 szt Szybko zakręcane śruby Premium Line KL ze stali nierdzewnej (AISI 316L) prosimy zamawiać z nr indeksu.5x0. Termin dostawy na życzenie. Akcesoria ogólne od strony Obudowy małogabarytowe Rittal

17 Obudowa E-Box EB F1 T1 H1 G1 B1 Blacha stalowa Obudowa: 1,25 ; 1,38 przy EB , EB , EB do EB Powierzchnia zewnętrzna: Obudowa i drzwi: gruntowanie zanurzeniowe, na zewnątrz powlekane proszkowo RAL 7035 struktura Płyta montażowa: ocynkowana IP 66 zgodnie z EN / Obudowa z płytą montażową, drzwi wraz z 180 zawiasami i zamknięciem dźwigienkowym z wkładką dwupiórkową. Atesty: UL CSA TÜV Germanischer Lloyd Norske Veritas Russian Maritime Register of Shipping Lloyds Register of Shipping Bureau Veritas VDE Głębokość: 80 Szerokość (B1) Wysokość (H1) Głębokość (T1) Szerokość płyty montażowej (F1) Wysokość płyty montażowej (G1) Nr kat. EB 1 szt Ciężar (kg) 1,7 2,6 2,4 3,2 4,4 Głębokość: 120 Szerokość (B1) Wysokość (H1) Głębokość (T1) Szerokość płyty montażowej (F1) Wysokość płyty montażowej (G1) Nr kat. EB 1 szt Ciężar (kg) 2,0 3,0 2,8 3,6 5,0 5,0 6,4 6,2 Głębokość: 155 Szerokość (B1) Wysokość (H1) Głębokość (T1) Szerokość płyty montażowej (F1) Wysokość płyty montażowej (G1) Nr kat. EB 1 szt Ciężar (kg) 7,1 11,0 13,2 Systemy zamykania Seryjna wkładka dwupiórkowa wymienna na wkładki zamka, wykonanie A, patrz strona 47, cylindryczne wkładki zabezpieczające, uchwyty z tworzywa sztucznego i pokrętła, wykonanie B, patrz strona 47/48. E-Box w strukturze RAL 7032 prosimy zamawiać z indeksem końcowym 0.600, gruntowane z indeksem końcowym.310. Termin dostawy na życzenie. Akcesoria ogólne od strony 40 Obudowy małogabarytowe Rittal 17

18 RiLAN Industrial Obudowa Pusta obudowa na rozdzielacz przemysłowy szer. x wys. x głęb.: 600 x 760 x 210 Zapewnia miejsce na podłączenie do Ethernetu dla 24 użytkowników z polem zmian. Blacha stalowa Powierzchnia zewnętrzna: Obudowa i drzwi: gruntowane zanurzeniowo, powlekane proszkowo na zewnątrz w strukturze RAL 7035, Płyta montażowa: ocynkowana IP 56/54 wedug EN (w zależności od zamontowanej płyty kołnierzowej). Obudowa, jednodrzwiowa, bez płyty kołnierzowej w podłodze obudowy, zawiasy z prawej strony, z 2 zamknięciami dźwigienkowymi, szyba podglądowa z poliwęglanu, wylana uszczelka drzwi, płyta montażowa. Nr kat. IN 1 szt ) 1) Wersja ze stali nierdzewnej i tworzywa sztucznego na życzenie. Akcesoria: Płyta dławikowa metalowa Nr kat. IN strona zamknięta 1 szt z wstępnym odciśnięciem 1 szt z kablowymi złączami 1 szt skręcanymi z tulejami 1 szt Rittal Serwis: Montaż komponentów zamówionych za pośrednictwem Rittal. Wycięcia n p. do Klapka interfejsów, patrz strona 69 i Kolumny sygnalizacyjne, patrz Katalog 31, strona Pusta obudowa na rozdzielacz przemysłowy szer. x wys. x głęb.: 600 x 300 x 125 Zapewnia miejsce na podłączenie do Ethernetu dla 24 użytkowników z polem zmian dla 12 użytkowników z polem zmian. Blacha stalowa Powierzchnia zewnętrzna: Obudowa i pokrywa: gruntowane zanurzeniowo, powlekane proszkowo na zewnątrz w strukturze RAL 7035 IP 65 według EN (z zamontowaną płytą kołnierzową) Obudowa bez płyty kołnierzowej w podłodze obudowy, pokrywa mocowana na zawiasach na dole, kąt otwarcia pokrywy przez linki ustalające ograniczone do 90, 3 szybkozamykacze dla wkrętaków płaskich, szyba podglądowa z poliwęglanu, wylana uszczelka pokrywy, 2 zamontowane szyny nośne TS 35/7,5 (długość 590 lub 150 ), 3 zamontowane kablowe wieszaki przelotowe DK Nr kat. IN 1 szt Akcesoria: Płyta dławikowa metalowa Nr kat. IN strona zamknięta 1 szt z wstępnym odciśnięciem 1 szt z kablowymi złączami skręcanymi 1 szt Rittal Serwis: Montaż komponentów zamówionych za pośrednictwem Rittal. Wycięcia np. do Klapki interfejsów, patrz strona 69 i Kolumn sygnalizacyjnych, patrz Katalog 31, strona Obudowy małogabarytowe Rittal

19 RiLAN Industrial Gniazda przyłączeniowe Gniazdo przyłączeniowe IP 67 Tworzywo sztuczne Gniazdo przyłączeniowe z portem RJ 45 kompatybilne z PROFINET. Do zastosowania w obszarach o wyższych wymaganiach względem klasy ochrony, np. Instalacje przemysłowe Magazyny i hale montażowe Laboratoria i warsztaty. Wykonanie: Masywna obudowa do montażu na tynk 2 gniazda RJ 45 do kabli AWG (masywne/giętkie), kategoria 6 według ISO/IEC 11801:2002 i EN Prowadzenie okablowania z góry lub z dołu przez połączenia śrubowe do kabli Zintegrowany menedżer okablowania do pewnego prowadzenia okablowania Pomoc w izolowaniu Przykrywki ochronne, zabezpieczone przed wypadaniem, samozamykające się Możliwość zaplombowania Wodoszczelne pole opisu. Nr kat. IN 1 szt Wymiary: szer. x wys. x głęb.: 90 x 152 x 69 Poliwęglan, odporny na uderzenia, nie zawiera halogenu, UL 94-V0 Kolor: RAL 9011 IP 67 według EN Obudowa z kontrolerem okablowania, 2 gniazda RJ 45, 2 kablowe złącza skręcane, 1 zaślepka, instrukcja montażu. Gniazdo przyłączeniowe IP 65 Odlew aluminiowy Masywne gniazdo przyłączeniowe do zastosowania w obszarach o wyższych wymaganiach względem klasy ochrony oraz wytrzymałości udarowej. IAONA zaleca użycie portu RJ 45. Wykonanie: Masywna obudowa do montażu na tynk 2 boczne gniazda RJ 45 (po prawej stronie) Kategoria 5 według ISO/IEC 11801:2002 i EN Okablowanie poprzez listwy przyłączeniowe LSA na płycie drukowanej Prowadzenie okablowania poprzez dwa kablowe złącza skręcane M20, zakres zacisku Nr kat. IN 1 szt Wymiary: szer. x wys. x głęb.: 80 x 125 x 57 (tylko obudowa) Odlew aluminium Kolor: RAL 7035 IP 65 EN Obudowa z płytą drukowaną i wbudowanymi gniazdami RJ 45, 2 kablowymi złączami skręcanymi M20, 1 zaślepka. Obudowy małogabarytowe Rittal 19

20 RiLAN Industrial Akcesoria Metalowe płyty kołnierzowe pełne/wstępnie wytłaczane/ z kablowymi złączami skręcanymi Wykonanie: Zamknięte Wstępnie wytłaczane z 27 wytłoczeniami na złącza skręcane M20 x 1,5. Otwory wykonać używając śrubokręta. Z 27 kablowymi złączami skręcanymi z poliamidu M20 x 1,5. Blacha stalowa Kolor: RAL 7035 struktura IP 66 według EN przy montażu w zwykłej pozycji, na dole. do IN x 149 do IN x 92 Wykonanie Nr kat. IN zamknięte 1 szt z wstępnym 1 szt. odciśnięciem z kablowymi złączami skręcanymi 1 szt Wykonanie Nr kat. IN zamknięte 1 szt z wstępnym 1 szt. odciśnięciem z kablowymi złączami skręcanymi 1 szt Akcesoria: Zaślepki do zamknięcia nieużywanych kablowych złączy skręcanych, patrz strona 66. Kablowe złącza skręcane M20 x 1,5, patrz strona 65. Rittal Serwis: Wycięcia do innych złączy. Płyta dławikowa metalowa z tulejami Wykonanie: wraz z 4 wkładkami, każda z 8 tulejami do kabli o średnicy do 13. Płyta kołnierzowa: Blacha stalowa, ocynkowana, chromianowana, tulejka wprowadzeń kabli: Korpusy: Polipropylen. Dławik/osłona: elastomer termoplastyczny. IP 54 według EN przy montażu w zwykłej pozycji, na dole. do IN Nr kat. IN 534 x szt Obudowy małogabarytowe Rittal

21 RiLAN Industrial Akcesoria Pola zmiany Z gniazdami, przygotowane do mocowania kabli przy użyciu opasek kablowych SZ Wykonanie: Nadaje się do mocowania bezpośrednio na płytach montażowych i za pomocą zatrzasków montażowych SZ także na szynach nośnych. Blacha stalowa, ocynkowana, chromianowana Wraz z materiałem montażowym. Akcesoria: Zatrzaski montażowe SZ patrz strona 53. Opaski zaciskowe SZ patrz strona 68. Producent Zastosowane moduły Nr kat. IN 1 gniazdo 2 gniazda 8 gniazd ADC KRONE RJ 45 KM8 STP 1 szt BTR RJ 45 E-DAT moduł 8 (8) Cat. 6 1 szt Corning Cable RJ 45 FutureCom TM S250 Systems Moduł 1 szt Dätwyler RJ 45 unilan moduł MS 1/8 Cat. 6 1 szt Reichle & De- Massari (R&M) Tyco Electronics Corporation (AMP NETCONNECT) RJ 45 moduły podłączeniowe Cat. 5e i Cat. 6, Złącza światłowodowe SC-RJ i E2000 TM Compact (przez mocowanie modułów) Seria: RJ45 SL (Toolless Jacks, 110Connect Jacks, AMP-TWIST-6S Jacks) 1 szt szt FutureCom jest marką Corning Cable Systems Brands, Inc. unilan jest zarejestrowanym znakiem towarowym formy Dätwyler Kabel+Systeme. AMP NETCONNECT oraz AMP-TWIST są markami Tyco Electronics Corporation. Magazynek kaset światłowodowych Do montażu 4 magazynków kaset światłowodowych zgodnie z DIN Możliwe jest pojedyncze wyjmowanie, przez co uszkodzenie połączenia podczas prac konserwacyjnych jest wykluczone. Możliwość montażu na płycie montażowej lub chassis w dwóch położeniach. Dzięki temu możliwa jest integracja oszczędzająca miejsce. Do dyspozycji jest wystarczająca ilość miejsca na zapas wiązek przewodów. Odciążenie naprężeń wiązek przewodów i kabli giętkich może następować od góry i od dołu za pomocą opasek kablowych. Uchwyt i magazynek do 1 kasety światłowodowej (Maksymalne wyposażenie: 4 magazynki) Podstawa do 1 kasety światłowodowej (rozszerzenie) Nr kat. IN 1 szt szt Wymiary: szer. x wys. x głęb.: 104 x 250 x 165 Blacha stalowa, ocynkowana, chromianowana Wraz z materiałem montażowym. Taśma na rzepy Służy do uporządkowanego prowadzenia okablowania. Rolka do cięcia według indywidualnych potrzeb. W przeciwieństwie do opasek kablowych chroni izolację kabla daje się łatwo otworzyć możliwość ponownego użycia. Obudowy małogabarytowe Rittal Długość Szerokość Nr kat. IN szt

22 Obudowa typu Bus BG Obudowy typu Bus Blacha stalowa Obudowa: 1,38 Drzwi: 1,5 Szyby z poliwęglanu, 4 Powierzchnia zewnętrzna: Obudowa i drzwi: Powlekane proszkowo w strukturze RAL 7035 IP 65 zgodnie z EN /10.91 Drzwi mocowane z lewej strony, 1 zamknięcie dźwigienkowe z wkładką dwupiórkową, 2 (1) szyny(a) nośne(a) TS 35/7,5 (przy BG ). Otwory do przykręcenia w podłodze. Atesty: TÜV Lloyds Register of Shipping VDE UL C-UL B Akcesoria: Kablowe złącza skręcane z poliamidu lub mosiądzu, patrz strona 65. T B B Wymiary Wykonanie PG Ilość otworów PG Wykonanie metryczne Ilość otworów Nr kat. metrycznych BG Nr kat. BG B H T , M12 M20 M Systemy zamykania Seryjny zamek z wkładką dwupiórkową wymienny na wkładki zamka, wykonanie A, patrz strona 47 i uchwyty z tworzywa sztucznego, wykonanie B, patrz strona 47. Obudowa w RAL 7032, prosimy zamawiać z indeksem końcowym.210 lub.220. Termin dostawy na życzenie. T B B = Szerokość H = Wysokość T = Głębokość 22 Obudowy małogabarytowe Rittal

23 Obudowa typu Bus BG Obudowy typu Bus Blacha stalowa Obudowa: 1,38 Drzwi: 1,5 Szyby z poliwęglanu, 4 Powierzchnia zewnętrzna: Obudowa i drzwi: Powlekane proszkowo w strukturze RAL 7035 IP 65 zgodnie z EN /10.91 Drzwi mocowane z prawej strony, 1 zamknięcie dźwigienkowe z wkładką dwupiórkową, 1 szyna nośna TS 35/7,5. Otwory do przykręcenia w podłodze. Atesty: TÜV Lloyds Register of Shipping VDE UL C-UL B T B Wykonanie PG Wykonanie metryczne Wymiary Ilość Ilość otworów PG Nr kat. otworów metrycznych Nr kat. BG BG B. H T 9 13, M12 M20 M32 M Systemy zamykania Seryjny zamek z wkładką dwupiórkową wymienny na wkładki zamka, wykonanie A, patrz strona 47 i uchwyty z tworzywa sztucznego, wykonanie B, patrz strona 47. Obudowa w RAL 7032, prosimy zamawiać z indeksem końcowym.210 lub.220. Termin dostawy na życzenie. B = Szerokość H = Wysokość T = Głębokość B = Szerokość H = Wysokość T = Głębokość T B B Obudowy typu Bus Blacha stalowa Obudowa: 1,38 Drzwi: 1,5 Szyby z poliwęglanu, 4 Powierzchnia zewnętrzna: Obudowa i drzwi: gruntowane zanurzeniowo, powlekane proszkowo RAL 7035 struktura IP 65 zgodnie z EN /10.91 Wymiary B H T Nr kat. BG Obudowa w RAL 7032, prosimy zamawiać z indeksem końcowym.210. Termin dostawy na życzenie. Drzwi mocowane na dole, 2 (3) szybkozamykacze dla wkrętaków płaskich (przy BG ), 1 szyna nośna TS 35/7,5, 1 płyta kołnierzowa na dole. Otwory do przykręcenia w płycie kołnierzowej lub bezpośrednio w obudowie, na życzenie. Atesty: TÜV Lloyds Register of Shipping VDE UL C-UL Obudowy małogabarytowe Rittal 23

24 Obudowa typu Bus BG H1 H2 B = Szerokość H = Wysokość T = Głębokość T F1 B F1 B H H G1 G1 Obudowy typu Bus Blacha stalowa Obudowa: 1,38 Drzwi: 1,5 Szyba z poliwęglanu Płyta montażowa ocynkowana Powierzchnia zewnętrzna: Obudowa i drzwi: Powlekane proszkowo w strukturze RAL 7035 Drzwi mocowane na dole, Zamknięcie dźwigienkowe z wkładką dwupiórkową wymienne na wkładki zamka, wykonanie A, strona 47 i uchwyty z tworzywa sztucznego, wykonanie B, strona 47. Atesty: TÜV Lloyds Register of Shipping VDE UL C-UL Wymiary w Obudowy Płyta Nr kat. montażowa EB B H T F1 G Obudowa w RAL 7032, prosimy zamawiać z indeksem końcowym.600. Termin dostawy na życzenie. Zamek języczkowy Modyfikacje obudów typu Bus Szyby podglądowe i płyty kołnierzowe, patrz tabela. Szyby podglądowe Wykrój płyt Wysokość kołnierzowych 2 na dole (w prześwicie) H1 H2 Baza Nr kat. BG Dodatek 327 x x szt. 327 x ) ) ) ) ) 1) Czas dostawy ok. 4 tygodnie. 2) Płyty kołnierzowe większe o 14 na obwodzie. B Obudowy typu Bus Blacha stalowa Obudowa: 1,38 Drzwi: 1,5 Szyby z poliwęglanu, 4 Powierzchnia zewnętrzna: Obudowa i drzwi: Powlekane proszkowo w strukturze RAL 7035 Atesty: TÜV Lloyds Register of Shipping VDE UL C-UL Wymiary B H T Ilość otworów dla PG 13,5 lub M20 Nr kat. BG Obudowa w RAL 7032, prosimy zamawiać z indeksem końcowym.210. Czas dostawy na życzenie. Drzwi mocowane z prawej strony, 1 zamknięcie dźwigienkowe z 3 wkładką dwupiórkową, wymienne na wkładki zamka, wykonanie A, strona 47 i uchwyty z tworzywa sztucznego, wykonanie B, strona szyny nośne TS 35/7,5. Otwory do przykręcenia w podłodze. T B B = Szerokość H = Wysokość T = Głębokość 24 Obudowy małogabarytowe Rittal

25 Obudowa typu Bus BG B Obudowy typu Bus Blacha stalowa Obudowa: 1,38 Drzwi: 1,5 Szyby z poliwęglanu, 4 Powierzchnia zewnętrzna: Obudowa i drzwi: Powlekane proszkowo w strukturze RAL 7035 Atesty: TÜV Lloyds Register of Shipping VDE UL C-UL Wymiary B H T Ilość otworów dla PG 13,5 lub M20 Nr kat. BG Obudowa w RAL 7032, prosimy zamawiać z indeksem końcowym.210. Termin dostawy na życzenie. Drzwi mocowane na dole, 2 szybkozamykacze dla wkrętaków płaskich, 1 szyna nośna TS 35/7,5. Otwory do przykręcenia w podłodze. T B B = Szerokość H = Wysokość T = Głębokość Obudowy typu Bus do modułowego wprowadzania kabli Blacha stalowa Obudowa: 1,38 Drzwi: 1,5 Szyby z poliwęglanu, 4 Powierzchnia zewnętrzna: Obudowa i drzwi: Powlekane proszkowo w strukturze RAL 7035 IP 55 zgodnie z EN /10.91 (w połączeniu z płytami modułowymi) Atesty: TÜV Lloyds Register of Shipping VDE UL C-UL Szerokość Wysokość Głębokość Nr kat. BG wycięć w podłodze dla płyt modułowych, montowane wcześniej szyny zatrzaskowe dla systemów sterownikowych (moduły EA, zapłonnik silnika) i zacisków szeregowych. Drzwi z szybami podglądowymi do kontroli elementów zabudowy. Dodatkowo zastosować: Płyty modułowe, patrz strona 64. B = Szerokość H = Wysokość T = Głębokość T Obudowy małogabarytowe Rittal 25

26 Obudowa typu Bus BG Stal nierdzewna Obudowy typu Bus Stal nierdzewna Stal nierdzewna (AISI 304) Obudowa: 1,25 Pokrywa: 1,25 Zawiasy: Cynkowy odlew ciśnieniowy Powierzchnia zewnętrzna: Obudowa i pokrywa: Szlif prosty, ziarno 180 Zawiasy: chromowane IP 66 według EN /10.91, NEMA 4x jest spełnione. Obudowa z 1 szyną nośną TS 35/7,5 Pokrywa z uszczelką piankową 180 zawiasowana z szybkozamykaczami. Szerokość (B1) Wysokość (H1) Głębokość (T1) Nr kat. BG 1 szt ) ) ) ) ) Ciężar (kg) 2,8 3,7 4,5 4,5 6,0 Obudowę typu Bus ze stali nierdzewnej (AISI 316L) prosimy zamawiać z nr indeksu.500. Termin dostawy na życzenie. 1) Szyna nośna unieruchomiona na rozpórce 2) Szyna nośna przestawna przy listwie profilowanej B1 T1 B1 B1 H1 100 H1 H Obudowy małogabarytowe Rittal

27 Szafy sterownicze-kompakt AE Szerokość: , wysokość: F1 F1 B1 T1 B1 H1 H1 G1 G1 Blacha stalowa Powierzchnia zewnętrzna: Obudowa i drzwi: gruntowanie zanurzeniowe, na zewnątrz powlekane proszkowo RAL 7035 struktura Płyta montażowa: ocynkowana IP 66 zgodnie z EN / NEMA 12 jest spełnione. (AE , AE ) NEMA 4 jest spełnione. (AE , AE , AE 1380,500, AE 1039,500, AE ) Obudowa zamknięta dookoła, jednodrzwiowa, 1 płyta kołnierzowa w podłodze obudowy, zawiasy z prawej, możliwość zmiany na lewą stronę (oprócz AE i AE ), z zamkiem dźwigienkowym, piankowe uszczelnienie drzwi, płyta montażowa. Atesty: UL CSA TÜV Germanischer Lloyd Norske Veritas Russian Maritime Register of Shipping Lloyds Register of Shipping Bureau Veritas VDE Szerokość (B1) Wysokość (H1) Głębokość (T1) Szerokość płyty montażowej (F1) Wysokość płyty montażowej (G1) Grubość płyty montażowej 2,0 2,0 2,0 2,0 2,0 2,0 2,0 2,5 2,5 Nr kat. AE 1 szt Ciężar (kg) 4,0 4,5 7,0 8,8 7,4 7,5 9,8 15,4 20,0 Systemy zamykania Seryjna wkładka dwupiórkowa wymienna na wkładki zamka 27, wykonanie A, patrz strona 47, cylindryczna wkładka ochronna, uchwyty z tworzywa sztucznego i pokrętła, wykonanie B, patrz strona 47. Szafy w strukturze RAL 7032 prosimy zamawiać z indeksem końcowym.600, gruntowane z indeksem końcowym.800. Termin dostawy na życzenie. Akcesoria ogólne od strony 40 Obudowy małogabarytowe Rittal 27

28 Szafy sterownicze-kompakt AE Szerokość: , wysokość: F1 F1 B1 T1 B1 H1 H1 G1 G1 Blacha stalowa Powierzchnia zewnętrzna: Obudowa i drzwi: gruntowanie zanurzeniowe, na zewnątrz powlekane proszkowo RAL 7035 struktura Płyta montażowa: ocynkowana zgodnie z EN /10.91: IP 56, IP 66 przy AE , AE , AE , AE , AE , AE , AE NEMA 4 jest spełnione. Obudowa zamknięta dookoła, jednodrzwiowa, 1 płyta kołnierzowa w podłodze obudowy, zawiasy z prawej, możliwość zmiany na lewą stronę, z 2 zamkami dźwigienkowymi, wylana uszczelka drzwi, płyta montażowa ocynkowana. Atesty: UL CSA TÜV Germanischer Lloyd Norske Veritas Russian Maritime Register of Shipping Lloyds Register of Shipping Bureau Veritas VDE Szerokość (B1) Wysokość (H1) Głębokość (T1) Szerokość płyty montażowej (F1) Wysokość płyty montażowej (G1) Grubość płyty montażowej 2,5 2,5 2,0 2,5 2,5 3,0 2,5 2,5 Nr kat. AE 1 szt Ciężar (kg) 15,6 19,4 13,0 16,8 19,6 31,2 22,8 28,4 Szerokość (B1) Wysokość (H1) Głębokość (T1) Szerokość płyty montażowej (F1) Wysokość płyty montażowej (G1) Grubość płyty montażowej 3,0 3,0 3,0 3,0 3,0 3,0 3,0 Nr kat. AE 1 szt Ciężar (kg) 32,1 36,0 34,2 50,5 40,0 44,5 57,0 Systemy zamykania Seryjna wkładka dwupiórkowa wymienna na wkładki zamka 27, wykonanie A, patrz strona 47, cylindryczna wkładka ochronna, uchwyty z tworzywa sztucznego i pokrętła, wykonanie B, patrz strona 47/48. Szafy w strukturze RAL 7032 prosimy zamawiać z indeksem końcowym.600, gruntowane z indeksem końcowym.800. Termin dostawy na życzenie. Akcesoria ogólne od strony Obudowy małogabarytowe Rittal

29 Szafy sterownicze-kompakt AE Szerokość: , wysokość: F1 F1 B1 T1 B1 H1 H1 G1 G1 Blacha stalowa Obudowa: 1,5 Drzwi: 2,0 Płyta montażowa: 3,0 Powierzchnia zewnętrzna: Obudowa i drzwi: gruntowanie zanurzeniowe, na zewnątrz powlekane proszkowo RAL 7035 struktura Płyta montażowa: ocynkowana IP 55 zgodnie z EN / NEMA 12 jest spełnione. IP 56 zgodnie z EN / dla AE i AE Obudowa zamknięta dookoła, jednodrzwiowa: 1 płyta kołnierzowa, dwudrzwiowa: 2 płyty kołnierzowe w podłodze obudowy, 3-punktowy system zamknięcia, przygotowany do zastosowania systemu zamykania Ergoform-S, 2 zamknięcia dźwigienkowe w , , , wylana uszczelka drzwi, płyta montażowa ocynkowana. Atesty: UL CSA TÜV Germanischer Lloyd Norske Veritas Russian Maritime Register of Shipping Lloyds Register of Shipping Bureau Veritas VDE Alternatywnie można również zastosować: Szafy systemowe-kompakt Rittal CM, patrz strona 34. Szerokość (B1) Wysokość (H1) Głębokość (T1) Szerokość płyty montażowej (F1) Wysokość płyty montażowej (G1) Nr kat. AE 1 szt Drzwi Ciężar (kg) 55,0 70,0 52,0 56,0 71,0 85,0 97,0 Systemy zamykania Seryjna wkładka dwupiórkowa, wymienna na wkładki zamka 27, wykonanie A, patrz strona 47 oraz na system zamykania Ergoform-S (nie w , , ), patrz strona 46. Szafy w strukturze RAL 7032 prosimy zamawiać z indeksem końcowym.600, gruntowane z indeksem końcowym.800. Termin dostawy na życzenie. Akcesoria ogólne od strony 40 Obudowy małogabarytowe Rittal 29

30 Szafy sterownicze-kompakt AE Klasa ochrony IP 69K F1 F1 B1 T1 B1 H1 H1 G1 G1 Idealna ochrona w trudnych warunkach Szafa sterownicza Kompakt AE w klasie ochrony IP 69K to idealne rozwiązanie, gdy wymagana jest wysoka klasa ochrony i odporność na korozję. Odporność na urządzenia czyszczące pod ciśnieniem (klasa ochrony IP 69K). Wewnętrzna uszczelka chroni przed bezpośrednimi strumieniami wody. Idealne do montażu w pojazdach: Zamkniecie, zawiasy i płyta montażowa są zabezpieczone przed wibracjami. Obudowy i drzwi z powłoką aluminiowocynkową zapewniają skuteczną ochronę przed korozją. Uszczelka silikonowa wylana, wodoszczelna, odporna na wysokie temperatury i oddziaływanie chemikaliów. Przygotowanie do zamocowania blokady drzwi i drzwi wewnętrznych. Montaż naścienny Blacha stalowa Powierzchnia zewnętrzna: Obudowa i drzwi: powłoka aluminiowocynkowa, powlekanie proszkowe w strukturze RAL 7035 Płyta montażowa: ocynkowana IP 69K według DIN /5.93 Obudowa zamknięta dookoła, jednodrzwiowa, możliwość przełożenia strony zawiasów przez obrócenie obudowy, zamknięcie dźwigienkowe z wkładką dwupiórkową, inne wkładki na życzenie. Rittal Serwis: Inne wymiary na życzenie. Wycięcia i otwory zgodnie z danymi klienta. Szerokość (B1) Wysokość (H1) Głębokość (T1) Szerokość płyty montażowej (F1) Wysokość płyty montażowej (G1) Grubość płyty montażowej 2 2 2,5 2,5 Nr kat. AE 1 szt Ciężar (kg) 6,6 13, ,6 Zamknięcia Akcesoria ogólne od strony Obudowy małogabarytowe Rittal

31 Szafy sterownicze-kompakt AE Stal nierdzewna F1 F1 T1 B1 T1 B1 H1 G1 H1 G1 Stal nierdzewna (AISI 304) Obudowa i drzwi: Stal nierdzewna Płyta montażowa: Blacha stalowa Zamek języczkowy: cynkowy odlew ciśnieniowy, niklowany Powierzchnia zewnętrzna: Obudowa i drzwi: Szlif prosty, ziarno 240 Płyta montażowa: ocynkowana IP 66 zgodnie z EN / dla AE AE , NEMA 4x jest spełnione. IP 55 zgodnie z EN / dla AE , AE , NEMA 12 jest spełnione. Obudowa, drzwi z uszczelką piankową, płyta montażowa. Atesty: UL CSA TÜV Germanischer Lloyd Norske Veritas Russian Maritime Register of Shipping Lloyds Register of Shipping Bureau Veritas VDE Szerokość (B1) Wysokość (H1) Głębokość (T1) Szerokość płyty montażowej (F1) Wysokość płyty montażowej (G1) Nr kat. AE 1 szt Drzwi Ciężar (kg) 4,5 8,8 8,7 12,0 18,4 18,9 17,0 Szerokość (B1) Wysokość (H1) Głębokość (T1) Szerokość płyty montażowej (F1) Wysokość płyty montażowej (G1) Nr kat. AE 1 szt Drzwi Ciężar (kg) 17,0 25,0 31,7 42,5 52,9 70,0 71,0 85,0 Systemy zamykania Seryjna wkładka dwupiórkowa wymienna przy szafach z zamknięciem dźwigienkowym (oprócz AE /AE ) na wkładki zamka 41, wkładkę wałka zabezpieczającego, uchwyt z tworzywa sztucznego i pokrętła, wykonanie C, patrz Katalog 31, strona Przy AE możliwość wymiany tylko na wkładki zamka 41, patrz Katalog 31, strona 888. W szafach z zamknięciem prętowym wymienne na wkładki zamka 27, wykonanie A, patrz strona 47 i system zamykania Ergoform-S, patrz strona 46. Szafy ze stali nierdzewnej (AISI 316L) prosimy zamawiać z nr indeksu.500. Czas dostawy na życzenie. Akcesoria ogólne od strony 40 Obudowy małogabarytowe Rittal 31

32 Szafy sterownicze z tworzywa sztucznego KS Szerokość: , wysokość: F1 F1 B1 T1 B1 H1 H1 G1 G1 Obudowa i drzwi: wzmacniane włóknami szklanymi, nienasycony poliester GFK Płyta montażowa: Blacha stalowa Przy KS z oknem wziernikowym: szkło akrylowe, nietłukące się, 3,0 z gumowym profilem zaciskowym na obwodzie Powierzchnia zewnętrzna: Obudowa i drzwi: bez obróbki wtórnej, tworzywo sztuczne, farbowane, podobne do RAL 7032 Płyta montażowa: ocynkowana KS bez okna wziernikowego: IP 66 zgodnie z EN / NEMA 4x jest spełnione. KS z oknem wziernikowym: IP 56 zgodnie z EN / NEMA 12 jest spełnione. Obudowa zamknięta dookoła, zawiasy drzwi z prawej strony, możliwość przełożenia strony zawiasów przez obrócenie szafy sterowniczej, płyta montażowa, wylewana na całym obwodzie uszczelka PU w drzwiach, podwójne uszczelnienie przy górnej i dolnej krawędzi drzwi (zintegrowana listwa ochrony przed deszczem), dociśnięty z boku profil C do bezstopniowego przestawienia wgłębnego płyt montażowych. Uwaga: Długotrwałe oddziaływanie promieni UV (światło słoneczne) w połączeniu z wiatrem i deszczem może być przyczyną optycznego uszkodzenia powierzchni. Oznacza to, że na niechronionych powierzchniach widoczne stają się włókna szklane. Nie wpływa to jednak ujemnie na ochronę zamontowanych elektrycznych komponentów. Promieniowanie ultrafioletowe wpływa ujemnie również na inne powierzchnie. W przypadku, gdy szafy nie mogą być chronione przed oddziaływaniem promieni, np. za pomocą daszku przeciwsłonecznego, zaleca się powlec je lakierem PUR. Również starsze szafy, na powierzchniach których widoczne są włókna szklane, mogą po oczyszczeniu zostać polakierowane. Istnieje oczywiście możliwość dostarczenia przez nas wszystkich szaf polakierowanych według RAL. Do zastosowania na zewnątrz zalecamy jasne odcienie kolorów. Dopuszczalna temperatura otoczenia: 30 C do +75 C. Atesty: UL (bez okna) CSA (bez okna) TÜV Germanischer Lloyd Norske Veritas Russian Maritime Register of Shipping Lloyds Register of Shipping Bureau Veritas VDE bez okna wziernikowego z oknem wziernikowym Szerokość (B1) Wysokość (H1) Głębokość (T1) Szerokość płyty montażowej (F1) Wysokość płyty montażowej (G1) Grubość płyty montażowej 2,0 2,0 2,0 2,5 2,5 2,5 2,5 2,5 2,5 Nr kat. KS 1 szt Drzwi Ciężar (kg) 3,0 4,1 6,0 7,9 11,5 12,9 8,0 11,5 13,4 Systemy zamykania Seryjna wkładka dwupiórkowa wymienna na wkładki zamka, wykonanie E, patrz Katalog 31, strona 888, i na uchwyt z tworzywa sztucznego, wykonanie E, KS , patrz Katalog 31, strona 886. Akcesoria ogólne od strony Obudowy małogabarytowe Rittal

33 Szafy sterownicze z tworzywa sztucznego KS Szerokość: , wysokość: F1 F1 B1 T1 B1 H1 H1 G1 G1 Obudowa i drzwi: wzmacniane włóknami szklanymi, nienasycony poliester GFK Płyta montażowa: Blacha stalowa Przy KS z oknem wziernikowym: szkło akrylowe, nietłukące się, 3,0 z gumowym profilem zaciskowym na obwodzie Powierzchnia zewnętrzna: Obudowa i drzwi: bez obróbki wtórnej, tworzywo sztuczne, farbowane, podobne do RAL 7032 Płyta montażowa: ocynkowana KS , KS : IP 66 wedug EN NEMA 4x jest spełnione. KS jednodrzwiowe bez okna wziernikowego: IP 56 wedug EN NEMA 4x jest spełnione. KS dwudrzwiowe i KS z oknem wziernikowym: IP 56 wedug EN NEMA 12 jest spełnione. Obudowa zamknięta dookoła, zawiasy z prawej strony, możliwość przełożenia strony zawiasów przez obrócenie szafy sterowniczej (tylko przy wykonaniu jednodrzwiowym), płyta montażowa, wylewana na całym obwodzie uszczelka PU w drzwiach, podwójne uszczelnienie przy górnej i dolnej krawędzi drzwi (zintegrowana listwa ochrony przed deszczem), dociśnięty z boku profil C do bezstopniowego przestawienia wgłębnego płyt montażowych. KS dodatkowo z demontowaną przegródką środkową w obudowie. Uwaga: Długotrwałe oddziaływanie promieni UV (światło słoneczne) w połączeniu z wiatrem i deszczem może być przyczyną optycznego uszkodzenia powierzchni. Oznacza to, że na niechronionych powierzchniach widoczne stają się włókna szklane. Nie wpływa to jednak ujemnie na ochronę zamontowanych elektrycznych komponentów. Promieniowanie ultrafioletowe wpływa ujemnie również na inne powierzchnie. W przypadku, gdy szafy nie mogą być chronione przed oddziaływaniem promieni, np. za pomocą daszku przeciwsłonecznego, zaleca się powlec je lakierem PUR. Również starsze szafy, na powierzchniach których widoczne są włókna szklane, mogą po oczyszczeniu zostać polakierowane. Istnieje oczywiście możliwość dostarczenia przez nas wszystkich szaf polakierowanych według RAL. Do zastosowania na zewnątrz zalecamy jasne odcienie kolorów. Dopuszczalna temperatura otoczenia: 30 C do +75 C. Atesty: UL (bez okna) CSA (bez okna) TÜV Germanischer Lloyd Norske Veritas Russian Maritime Register of Shipping Lloyds Register of Shipping Bureau Veritas VDE bez okna wziernikowego z oknem wziernikowym Szerokość (B1) Wysokość (H1) Głębokość (T1) Szerokość płyty montażowej (F1) Wysokość płyty montażowej (G1) Grubość płyty montażowej 2,5 3,0 3,0 3,0 2,5 3,0 3,0 Nr kat. KS 1 szt Drzwi Ciężar (kg) 15,9 26,0 39,0 50,0 15,9 25,5 33,0 Systemy zamykania Seryjna wkładka dwupiórkowa wymienna na wkładki zamka, wykonanie E, patrz Katalog 31, strona 888, i na system zamykania Ergoform-S, KS , patrz strona 46. Akcesoria ogólne od strony 40 Obudowy małogabarytowe Rittal 33
