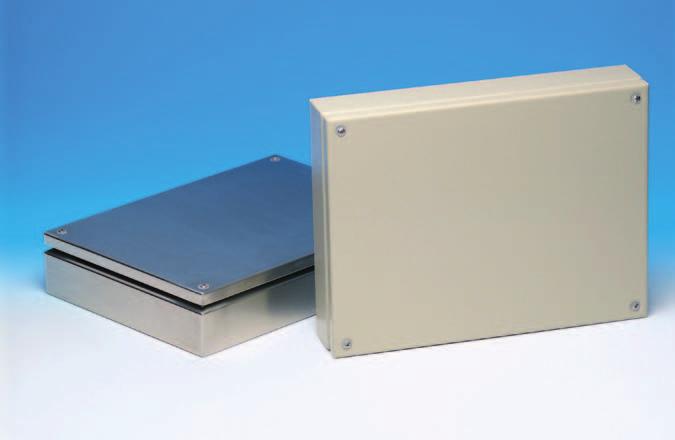

1 Obudowy stalowe dla zacisków IP 66, z oknem IP 65 Rodzina obudów, przeznaczonych dla zacisków, produkowana jest z blach stalowych malowanych farbą poliestrową (szary RAL 7032) oraz blach nierdzewnych AISI 304. dostępne są również w wersji kwasoodpornej AISI 316 na specjalne zamówienie. obejmuje 15 obudów o gabarytach od (szer. x wys.) 150 x 150 mm do rozmiaru 800 x 400 mm włącznie. Wszystkie rozmiary dostępne w dwóch alternatywnych głębokościach: 80 mm oraz 120 mm. Obudowy posiadają specjalne wsporniki dla listew DIN i płyt montażowych jako standard. Rozmieszczenie wsporników umożliwia wykorzystanie każdego boku obudowy do wprowadzenia dużej ilości przewodów. Wszystkie obudowy serii Cubo F można wyposażyć w zawiasy. Standardowo obudowy posiadają gładkie boki. Rozmiar 120 mm dostępny jest dodatkowo z pokrywami bocznymi oraz oknem poliwęglanowym. produkowane są z blach stalowych malowanych oraz nierdzewnych AISI 304. Wszystkie standardowe obudowy posiadają gładkie boki, także obudowy z oknem poliwęglanowym. Obudowy dostarczane są ze śrubami montażowymi, oraz zaślepkami pokrywy. Dla ułatwienia wykonania uzimienia dołączono nakrętki M6 oraz oznaczniki punktów uziemiających. 62

2 Wersja malowana o głębokości 120 mm dostępna jest również z pokrywami bocznymi. W komplecie, poza śrubami montażowymi i zaślepkami, znajdują się pokrywy boczne wraz ze śrubami koniecznymi do ich montażu. Obudowy stalowe dla zacisków Specyfikacja techniczna Obudowy malowane poliestrem, stal Obud. bez powłok stal nierdzewna Stopień ochrony EN IP 66 IP 67 Odporność na udar mech. IK 09 IK 09 EN (+35 C / -25 C) (z oknem poliwęgl.) IK 07-5 C / +80 C) Kolor standardowy szary RAL 7032 AISI 304, bez powłok Unikalne rozmieszczenie wsporników listew DIN umożliwia podejście przewodami z dowolnej strony, jak również umieszczenie przewodów bezpośrednio pod listwami. Uszczelka pokrywy PUR (poliuretan) PUR (poliuretan) Śruby pokrywy stal nierdzewna stal nierdzewna AISI 304 AISI 304 Certyfikaty FI, GL, GOST FI, GL, GOST 63

3 Obudowy stalowe dla zacisków Szerokość Wysokość Głęb. Głęb. Stal malowana Stal malowana Stal malowana Stal nierdzewna wew. RAL 7032 RAL 7032 RAL 7032 AISI 304 mm mm mm mm gładkie boki pokrywy bocz. z poliwęglanowym gładkie boki oknem FFUP FSUP FFUP FSUP FFUP FSUP FFUW FFUP FSUP Okno: 120x120 mm FFUP FSUP FFUP FFUF FSUP Pokrywa/bok: FFUP FSUP FFUW FFUP FFUF FSUP Pokrywa/bok: Okno: 220x120 mm FFUP FSUP FFUP FFUF FSUP Pokrywa/bok: FFUP FSUP FFUW FFUP FFUF FSUP Pokrywa/bok: Okno: 320x120 mm FFUP FSUP FFUP FFUF FSUP Pokrywa/bok: FFUP FSUP FFUP FFUF FSUP Pokrywa/bok:

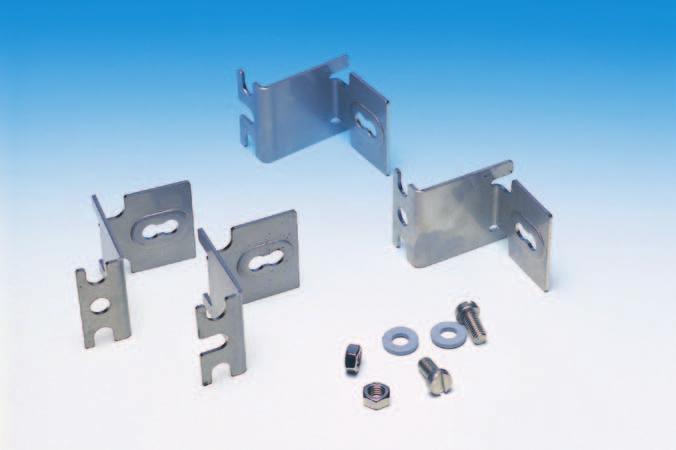

4 Płyta montażowa Listwa DIN grubość 2 mm DIN 35 stal ocynkowana FMP1515 DR Obudowy dla zacisków Akcesoria Symbol Opis Wymiary mm Kod EAN 13 FMP2020 DR Dodatkowa pokrywa boczna dla wersji FFUF FFUF1 Kpl., RAL x 214 x Zawiasy FHI2 Stal nierdzewna, 2 szt. 30 x 15 x zaleca się montaż fabryczny FMP3015 DR Uchwyty do wieszania, 4 szt. EFFL2.20 wys. 20 mm, stal nierdz EFFL2.50 wys. 50 mm, stal nierdz FMP3020 DR FMP3030 DR FMP4020 DR FMP4030 DR FMP4040 DR Uchwyty do wieszania obudów o wysokości 20 mm lub 50 mm. Dostarczane po 4 sztuki w kpl. 65

5 Obudowy stalowe dla zacisków Szerokość Wysokość Głęb. Głęb. Stal malowana Stal malowana Stal malowana Stal nierdzewna wew. RAL 7032 RAL 7032 RAL 7032 AISI 304 mm mm mm mm gładkie boki pokrywy bocz. z poliwęglanowym gładkie boki oknem FFUP FSUP FFUW FFUP FFUF FSUP Pokrywy/bok: Okno: 420x120 mm FFUP FSUP FFUP FFUF FSUP Pokrywy/bok: FFUP FSUP FFUW FFUP FFUF FSUP Pokrywy/bok: Okno: 520x120 mm FFUP FSUP FFUP FFUF FSUP Pokrywy/bok: FFUP FSUP FFUP FFUF FSUP Pokrywy/bok: FFUP FSUP FFUW FFUP FFUF FSUP Pokrywy/bok: Okno: 720x120 mm FFUP FSUP FFUP FFUF FSUP Pokrywy/bok:

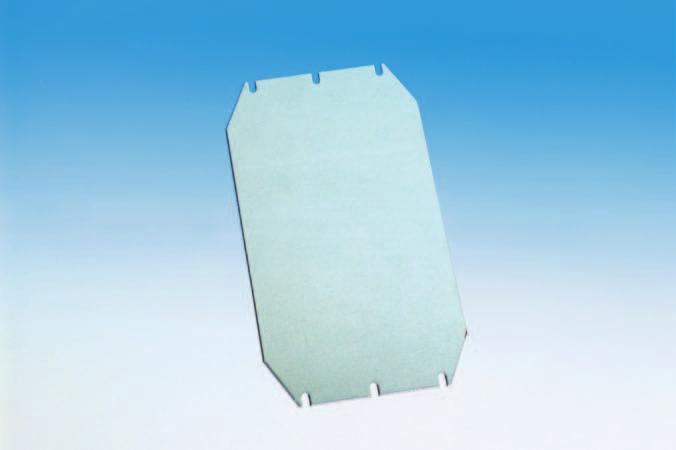

6 Płyta montażowa Listwa DIN grubość 2 mm DIN 35 stal ocynkowana FMP5020 DR FMP5030 DR FMP6020 DR Płyty montażowe ze stali ocynkowanej dostępne są dla każdej obudowy. FMP6030 DR FMP6040 DR FMP8020 DR FMP8040 DR Standardowe obudowy produkowane są z gładkimi bokami. Wszystkie posiadają śruby ze stali nierdzewnej. Wersja o głębokości 120 mm dostępna jest również z pokrywami bocznymi oraz oknem poliwęglanowym. 67
