Strona 268 Osłony przeciwpyłowa K0533. Strona 269 Uchwyty do zamków K0534. Strona 270 Klucze nasadowe do zamkow K0535. Strona 271.

Transkrypt

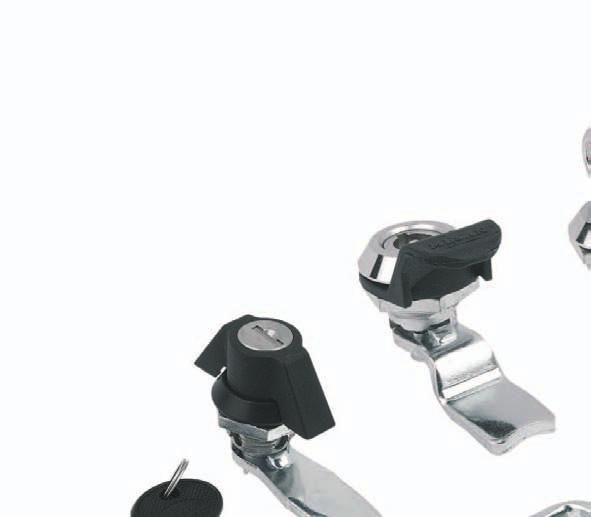

1 265

2 266

3 Zestawienie produktów małe zapięcia K0518 zaciskowe o regulowanej wysokości języczka K0531 z kluczem K0520 Strona 268 Osłony przeciwpyłowa K0533 Strona 277 K0522 Strona 269 Uchwyty do zamków K0534 Strona 278 z unikalnym kluczem K0524 Strona 270 Klucze nasadowe do zamkow K0535 Strona 278 z pokrętłem K0525 Strona 271 Strona 279 Strona 272 z uchwytem T K0526 Strona 273 z mechanizmem krzywkowym K0527 Strona 274 zaciskowe K0528 Strona 275 zaciskowe K0529 Strona Nowość rtykuł rozszerzony

4 K0518 małe zapięcia 13,5 4,5 Ø20 maks. 5 2,5 SW 20 Ø16,2 14,2 Obudowa z pokrętłem, cynkowy odlew ciśnieniowy chromowany w wersji z kneblem czarna powłoka proszkowa. ze stali ocynkowanej. Zamek K K X075 Zamek z języczkiem sprężynowym. Prawy lub lewy, kąt zamykania 90. Zamek może być wbudowany w postaci wstępnie zmontowanego zespołu. Śruba mocująca posiada z jednej strony formę śruby uziemiającej z zaczepami. 13 w żądanej wersji należy zamówić osobno. Każdy języczek można zestawić z dowolną obudową. 23 Wyposażenie: Klucze nasadowe K ,5 6 mm Szczelina Pokrętło KIPP małe zapięcia K mm K Szczelina K Pokretło KIPP do zamka 268 K X075 7,5 25 K X135 13,5 25 K X195 19,5 25

5 K0520 z kluczem Ø ,5 maks. 5 Obudowa z pokrętłem, cynkowy odlew ciśnieniowy chromowany języczek ze stali ocynkowanej. Klucz z nowego srebra. SW 20 Ø16,2 14,2 Zamek demontowany K K X105 Mały demontowany zamek prawy lub lewy, kąt zamykania 90. Zamek może być wbudowany w postaci wstępnie zmontowanego zespołu. Śruba mocująca posiada z jednej strony formę śruby uziemiającej z zaczepami. Tego typu demontowane zamki wyposażone są zwykle w 2 klucze. Klucz może być wyjmowany w obu pozycjach (otwarcia i zamknięcia). Zamknięcie jest ujednolicone, tzn. każdy zamek może być otwierany za pomocą tego samego klucza. 13 w żądanej wersji należy zamówić osobno. Na zapytanie: Zamknięcie indywidualne. KIPP Rygle, wersja kompaktowa K Klucz KIPP do zamka K X K X K X K X K X K X

6 K0522 Ø30 (Ø28 Wersja z tworzywa sztucznego) 18,5 6 4 maks. 7 Obudowa, pokrętło i nakrętka, cynkowy odlew ciśnieniowy chromowany lub tworzywo P 6 GFR 30, kolor czarny. Uszczelka gumowa płaska. ze stali ocynkowanej. SW 27 Ø22,2 20,2 Zamek K K X045 (Prosimy o podanie odstępu języczka) 19 Zamek z języczkiem sprężynowym. Prawy lub lewy, kąt zamykania 90. Zamek może być wbudowany w postaci wstępnie zmontowanego zespołu. Śruba mocująca posiada z jednej strony formę śruby uziemiającej z zaczepami. Zabezpieczony przed wibracjami (za wyjątkiem wersji z tworzywa), zapadka uniemożliwia samoczynne otwieranie się. Ochrona przed wodą oraz pyłem zgodnie z IP w żądanej wersji należy zamówić osobno. Każdy języczek można zestawić z dowolną obudową. Wyposażenie: Klucze nasadowe K mm 8 mm Szczelina Profil dwuskrzydłowy 3 mm 5 mm KIPP Oring sprężyna Cynkowy odlew ciśnieniowy Tworzywo sztuczne K mm K mm K K Szczelina K K Profil dwuskrzydłowy 3 mm K K Profil dwuskrzydłowy 5 mm KIPP do zamka 270 K X 4,5/6,5/8,5/10,5/12,5/14,5/16,5/18,5/20,5/21,5/22,5/24,5/26,5/28,5/30,5/32,5/34,5/36,5/38,5/40,5/42,5 45 K X 16,5/18,5/20,5/22,5/24,5 35

7 K0524 z unikalnym kluczem SW ,5 6 27,5 maks. 7 Ø22,2 20,2 Obudowa z pokrętłem, cynkowy odlew ciśnieniowy chromowany lub z czarną powłoką proszkową. Nakrętka cynkowego odlewu ciśnieniowego. Uszczelka gumowa płaska. ze stali ocynkowanej. Zamek, cynkowy odlew ciśnieniowy, chromowany. Zamek z unikalnym kluczem K K X045 (Prosimy o podanie odstępu języczka) Klucz K Zamek z unikalnym kluczem z języczkiem sprężynowym. Prawy lub lewy, kąt zamykania 90. Zamek może być wbudowany w postaci wstępnie zmontowanego zespołu. Śruba mocująca posiada z jednej strony formę śruby uziemiającej z zaczepami. Ochrona przed wodą i pyłem zgodnie z IP Zamek należy zamówić osobno. Zamek można otwierać i zamykać wyłącznie za pomocą unikalnego klucza. Klucz może być wyjmowany jedynie w pozycji zamknięcia. Jeśli zamek jest otwarty, klucz pełni funkcję knebla. w żądanej wersji należy zamówić osobno. Każdy języczek można zestawić z dowolną obudową. Klucz można wyjąć w pozycji zamknięcia Klucza nie można wyjąć w pozycji otwarcia KIPP z unikalnym kliczem chromowany czarny powlekany proszkowo Klucz K K Klucz K KIPP do zamka K X 4,5/6,5/8,5/10,5/12,5/14,5/16,5/18,5/20,5/21,5/22,5/24,5/26,5/28,5/30,5/32,5/34,5/36,5/38,5/40,5/42,5 45 K X 16,5/18,5/20,5/22,5/24,

8 K0525 z pokrętłem 50 18,5 20 maks. 7 Obudowa i nakrętka, cynkowy odlew ciśnieniowy, chromowana. Knebel z czarnego tworzywa sztucznego P6 GF 30 Uszczelka gumowa płaska. ze stali ocynkowanej. 4 Zamek K K X045 (Prosimy o podanie odstępu języczka) 30 SW 27 Ø22,2 20,2 Zamek z pokrętłem prawy lub lewy, kąt zamykania 90. Zamek może być wbudowany w postaci wstępnie zmontowanego zespołu. Śruba mocująca posiada z jednej strony formę śruby uziemiającej z zaczepami. Ochrona przed pyłem i wodą zgodnie z IP65. Demontowane zamki są wyposażone zwykle w 2 klucze. Klucz może być wyjmowany w obu pozycjach (otwarcia i zamknięcia). Zamknięcie jest ujednolicone, tzn. każdy zamek może być otwierany za pomocą tego samego klucza (typu Euro 5333). w żądanej wersji należy zamówić osobno. Każdy języczek można zestawić z dowolną obudową. 19 KIPP z pokrętłem K Pokretło K Pokrętło z zamkiem KIPP do zamka 272 K X 4,5/6,5/8,5/10,5/12,5/14,5/16,5/18,5/20,5/21,5/22,5/24,5/26,5/28,5/30,5/32,5/34,5/36,5/38,5/40,5/42,5 45 K X 16,5/18,5/20,5/22,5/24,5 35

9 K0526 z uchwytem T 74 37,5 10 maks. 7 Obudowa i nakrętka, cynkowy odlew ciśnieniowy, chromowana. Uchwyt T z czarnego tworzywa sztucznego P6 GF 30. Uszczelka gumowa płaska. ze stali ocynkowanej ,5 SW 27 Ø22,2 20,2 Zamek K K X045 (Prosimy o podanie odstępu języczka) Zamek z uchwytem T, prawy lub lewy, kąt zamykania 90. Zamek może być wbudowany w postaci wstępnie zmontowanego zespołu. Śruba mocująca posiada z jednej strony formę śruby uziemiającej z zaczepami. Ochrona przed pyłem i wodą zgodnie z IP65. Demontowane zamki są wyposażone zwykle w 2 klucze. Klucz może być wyjmowany w obu pozycjach (otwarcia i zamknięcia). Zamknięcie jest ujednolicone, tzn. każdy zamek może być otwierany za pomocą tego samego klucza (typu Euro 5333). w żądanej wersji należy zamówić osobno. Każdy języczek można zestawić z dowolną obudową. 19 KIPP z uchwytem T K Uchwyt T K Uchwyt T zamykany KIPP do zamka K X 4,5/6,5/8,5/10,5/12,5/14,5/16,5/18,5/20,5/21,5/22,5/24,5/26,5/28,5/30,5/32,5/34,5/36,5/38,5/40,5/42,5 45 K X 16,5/18,5/20,5/22,5/24,

10 K0527 z mechanizmem krzywkowym Ø32 4 S 6 Obudowa, pokrętło, nakrętka i języczek ciśnieniowy odlew cynkowy, chromowany. Uszczelka gumowa płaska K Ø22,2 20,2 z podkładką stopniową stosowane są przeważnie do drzwi i obudów, których hermetyzacja wymaga dużej siły nacisku. Wersja prawa lub lewa. Zamykanie odbywa się w tym wypadku wyłącznie w kierunku zgodnym z ruchem wskazówek zegara. Obrót pokrętła w prawo daje możliwość stopniowego zwiększania zakresu ruchu do 9,5 mm przy maksymalnym kącie obrotu ,5 Śruba mocująca posiada z jednej strony formę śruby uziemiającej z zaczepami. Ochrona przed wodą oraz pyłem zgodnie z IP65. Wyposażenie: Klucze nasadowe K mm Profil dwuskrzydłowy 3 mm 5 mm Oring dapter KIPP z mechanizmem krzywkowym S maks. 7 mm Profil dwuskrzydłowy 3 mm Profil dwuskrzydłowy 5 mm 274 K K K , K K K , K K K , K K K ,

11 K0528 zaciskowe 2,5 Ø30 M24x1, zaciskowe ocynkowane i chromianowane na niebiesko. Uchwyt regulujący DIN 6336, Duroplast, czarny. Ościeżnica Trzpień 2 SW 27 Ø25 2,5 27,5 zaciskowe K zaciskowe stosowane są przeważnie do drzwi i obudów, których hermetyzacja wymaga dużej siły nacisku. Wersja prawa lub lewa. Zamykanie odbywa się w tym wypadku wyłącznie w kierunku zgodnym z ruchem wskazówek zegara. Montaż: W otworze wierconym o średnicy Ø25 mm wykonywane jest nacięcie pod kołek ustalający. W otwór ten zostanie wsunięty zamek. by było możliwe przesunięcie i zamocowanie nakrętki, języczek musi znajdować się w skrajnym położeniu na środku wnęki. Na zapytanie: Wodoodporne wykonanie zgodnie z IP Ø63 44 Funkcje: Obrót pokrętła w prawo powoduje obrót języczka o 90 i jego ustawienie w pozycji zamknięcia. Dalszy obrót powoduje przejście języczka przez gwint w kierunku osiowym, a tym samym zwiększenie siły nacisku. Odryglowanie zamka odbywa się przez obrót w lewo. Wówczas języczek otwiera się w położeniu krańcowym, przylegając ściśle do sąsiadującego elementu, co gwarantuje również bezpieczne otwieranie przy uszczelnieniach samoprzylepnych. 7 mm Profil dwuskrzydłowy 3 mm 5 mm Pokrętło gwiaździste Zmienny zakres ruchu wynosi 7 mm. Zakres mocowania 9-44 mm obsługiwany jest przez 7 języczków giętych (rozmiar ). Dostawa realizowana jest w stanie całkowicie zmontowanym. KIPP zaciskowe o zmiennym zakresie ruchu Wyposażenie: Klucze nasadowe K Profil dwuskrzydłowy 3 mm Profil dwuskrzydłowy 5 mm Uchwyt regulujący K K K K ,5 K K K K ,5 K K K K K K K K K K K K K K K K ,5 K K K K

12 K0529 zaciskowe Ø maks Obudowa i pokrętło ciśnieniowy odlew cynkowy, chromowany. Uszczelka gumowa płaska. ze stali ocynkowanej. SW 27 Ø22,2 20,2 Zamek zaciskowy K K X320 (prosimy o podanie odstępu języczka) zaciskowe stosowane są przeważnie do drzwi i obudów, których hermetyzacja wymaga dużej siły nacisku. Wersja prawa lub lewa. Zamykanie odbywa się w tym wypadku wyłącznie w kierunku zgodnym z ruchem wskazówek zegara. Ochrona przed wibracjami, ochrona przed wodą oraz pyłem zgodnie z IP w żądanej wersji należy zamówić osobno. Każdy języczek można zestawić z dowolną obudową Funkcje: Obrót pokrętła w prawo powoduje obrót języczka o 90 i jego ustawienie w pozycji zamknięcia. Obrót o kolejne 90 powoduje ruch języczka w kierunku osiowym, a tym samym zwiększenie siły nacisku. Zakres ruchu wynosi 6 mm. Śruba mocująca posiada z jednej strony formę śruby uziemiającej z zaczepami. Wyposażenie: Klucze nasadowe K mm Profil dwuskrzydłowy 3 mm 5 mm Pokrętło KIPP zaciskowe K mm K Profil dwuskrzydłowy 3 mm K Profil dwuskrzydłowy 5 mm K Pokrętło KIPP Języczki do zamków zaciskowych 276 K X 32/35/38/44 45 K X 32 51

13 K0531 zaciskowe o regulowanej wysokości języczka Ø30 6 maks Obudowa i pokrętło ciśnieniowy odlew cynkowy, chromowany. W wersji z kneblem czarna powłoka proszkowa Uszczelka płaska gumowa. ze stali ocynkowanej. 4 zaciskowe K K X590 SW 27 Ø22,2 20,2 zaciskowe stosowane są przeważnie do drzwi i obudów, których hermetyzacja wymaga dużej siły nacisku. Wersja prawa lub lewa. Zamykanie odbywa się w tym wypadku wyłącznie w kierunku zgodnym z ruchem wskazówek zegara. Ochrona przed wibracjami, ochrona przed wodą oraz pyłem zgodnie z IP65. w żądanej wersji należy zamówić osobno. Każdy języczek można zestawić z dowolną obudową Funkcje: Obrót pokrętła w prawo powoduje obrót języczka o 90 i jego ustawienie w pozycji zamknięcia. Obrót o kolejne 90 powoduje ruch języczka w kierunku osiowym, a tym samym zwiększenie siły nacisku. Zakres ruchu wynosi 6 mm. Śruba mocująca posiada z jednej strony formę śruby uziemiającej z zaczepami. Zginany języczek można stosować w kierunku dodatnim i ujemnym. Wyposażenie: Klucze nasadowe K mm Profil dwuskrzydłowy 3 mm 5 mm Pokrętło KIPP zaciskowe o regulowanej wysokości języczka K mm K Profil dwuskrzydłowy 3 mm K Profil dwuskrzydłowy 5 mm K Pokrętło KIPP Języczki do zamków zaciskowych o regulowanej wysokości języczka K X K X / K X /

14 K0533 Osłony przeciwpyłowa 36 Ø30 Ø22,5 Ø33 1,2 20,5 36 9,1 11,8 Tworzywo termoplastyczne (PU), kolor czarny. K Osłona przeciwpyłowa zamka o maks. średnicy główki 32 mm zapewniająca wyższy stopień ochrony przed pyłem i wilgocią. W przypadku zastosowania osłony przeciwpyłowej wymiar zamka zmniejsza się o 1 mm. KIPP Osłona przeciwpyłowa Ciężar ok. kg K ,005 K0534 Uchwyty do zamków 2, ,8 Ø22,3 Tworzywo termoplastyczne (P), kolor czarny 20, K Praktyczny uchwyt z otworem do zamka o maks. średnicy główki 30 mm. W przypadku zastosowania uchwytu z otworem wymiar zamka zmniejsza się o 2,5 mm. KIPP Uchwyty do zamków Ciężar ok. kg 278 K ,003

15 K0535 Klucze nasadowe do zamkow Forma Profil dwuskrzydłowy Forma B Cynkowy odlew ciśnieniowy, chromowany. K Klucze nasadowe do uruchamiania zamka D 14 D Forma C D KIPP Klucze nasadowe do zamków Forma Wersja D K Profil dwuskrzydłowy 3 mm 3 K Profil dwuskrzydłowy 5 mm 5 K B 7 mm 15 K B 8 mm 15 K C 6 mm 11,5 279
