1 Infrastruktura Smart Grid w stacjach WN/SN i SN/nn Uniwersalne rozwiązania do automatyzacji i nadzoru urządzeń stacyjnych Roman Jałoza

2 Linie napowietrzne Sieci kablowe Automatyka sieci Jakość energii Ładowanie samochodów elektrycznych Ensto Cloud Profesjonalne usługi

3 Inteligentna sieć dystrybucyjna - Smart Grid Uniwersalny koncentrator stacyjny WN/SN Netcon 500 PDR 300 Cyfrowa łączność radiowa Uniwersalny sterownik stacyjny SN/nn Netcon 100 GW 502-iM Uniwersalny koncentrator danych

4 Netcon 500 uniwersalny koncentrator stacyjny WN/SN

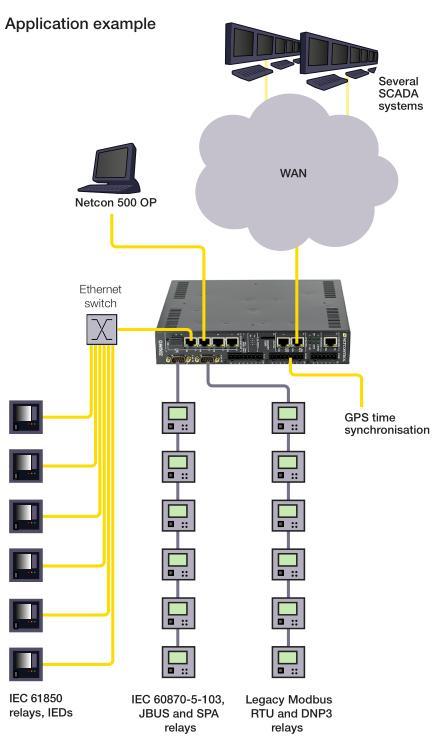

5 Netcon 500 uniwersalny koncentrator stacyjny WN/SN Modularna i redundantna struktura zapewnia stabilność pracy i możliwość szybkiej adaptacji do nowych wymogów sieci Smart Grid Optymalizacja kosztów Koncentrator rozrasta się razem ze stacją Jedna platforma, wiele technologii Dostęp do danych z portów I/O, urządzeń podłączonych magistralą szeregową lub siecią Ethernet zgodną z normą IEC (ABB, Siemens, Areva, Vamp, Micom, Arcteq, ) Możliwość połączenia równoległego 16 kaset i wykorzystania do 8000 fizycznych portów I/O

6 Netcon 500 uniwersalny koncentrator stacyjny WN/SN Zabezpieczenie inwestycji Koncentrator stacyjny Brama komunikacyjna Konwerter protokołów Cyberbezpieczeństwo Kompatybilny z wymogami IEC Idealne rozwiązanie podczas modernizacji stacji Modularna budowa i skalowalność portów I/O Uniwersalne urządzenie dla małych i dużych stacji Liczne serwisy dostępne w obrębie jednej sieci Integracja urządzeń stacyjnych dla potrzeb cyfrowej podstacji Wsparcie dla ponad 50 protokołów komunikacyjnych Możliwość integracji stacji IEC z systemami SCADA Zintegrowane zapory sieciowe i mechanizmy bezpieczeństwa Zdalny dostęp i aktualizacja Zdalne zarządzanie oprogramowaniem ogranicza koszty Automatyzacja stacji Możliwość wykorzystania programowej logiki PLC

7 Netcon 100 uniwersalny sterownik stacyjny SN/nn Zintegrowane rozwiązanie obniżające koszty

8 Netcon 100 uniwersalny sterownik stacyjny SN/nn Pojedyncza platforma z pełną funkcjonalnością Zarządzanie siecią dystrybucyjną i stacjami poprzez zdalne i lokalne sterowanie łącznikami Wskaźniki zwarcia i lokalizacja uszkodzeń Rejestratory zwarć i zaburzeń po stronie SN i nn Funkcje zabezpieczeniowe lokalne wraz z rozproszonym system restytucyjnym - Self Healing Network Monitorowanie oraz agregacja danych masowych dotyczących jakości energii w sieci SN i nn Kompleksowa redundantna komunikacja cyfrowa

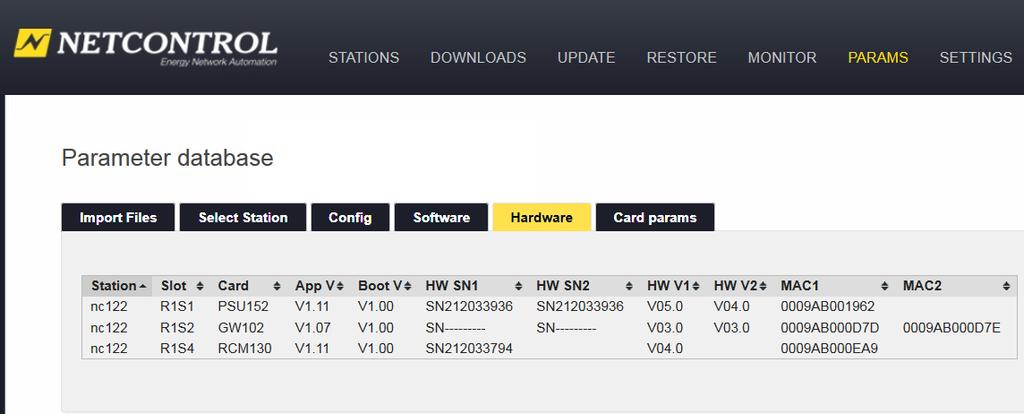

9 Netcon 100 uniwersalny koncentrator stacyjny SN/nn Pojedyncza platforma z pełną funkcjonalnością Netcon Application Manager system scentralizowanego zarządzania, porównywania i masowej modyfikacji nastaw i parametrów poprzez łącza kanału inżynierskiego

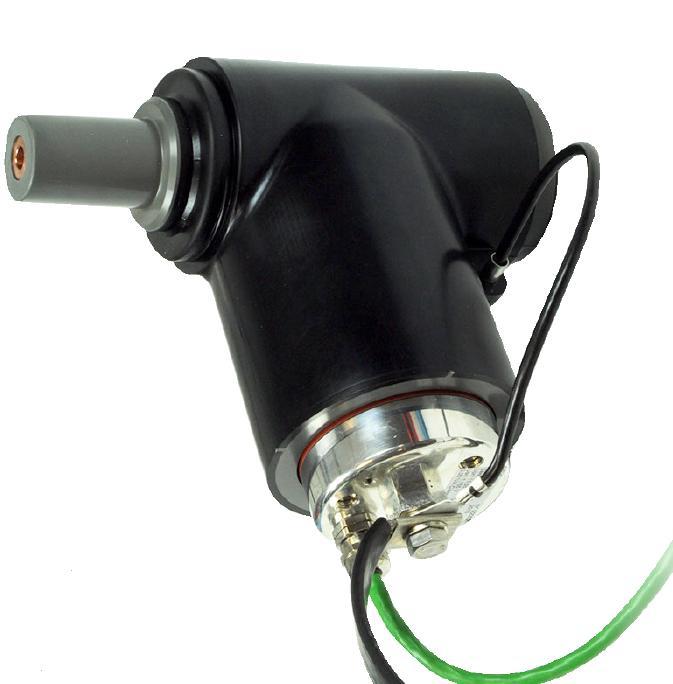

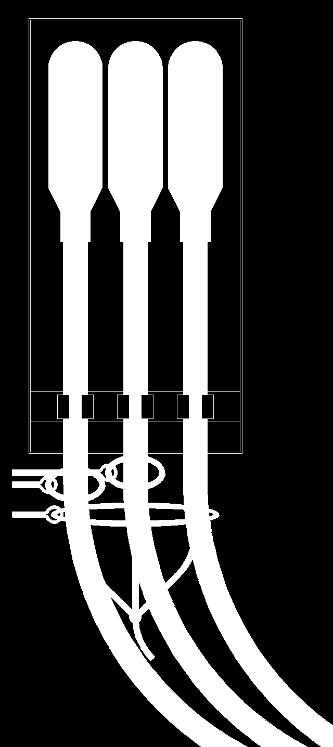

10 Netcon 100 uniwersalny koncentrator stacyjny SN/nn Pomiary można realizować za pomocą: Przekładników napięciowych i prądowych Cewek Rogowskiego Sensorów napięciowych w głowicach kablowych Pasywnych rezystancyjnych Aktywnych pojemnościowych W zależności od wykorzystanych sensorów Netcon 100 realizuje pomiary z dokładnością w klasie 3P (pomiary przy detekcji zwarć) lub 0,5P (pomiary jakości energii)

11 Netcon 100 uniwersalny koncentrator stacyjny SN/nn Detekcja, lokalizacja i eliminacja zwarć w sieciach SN Realizacja kierunkowej i bezkierunkowej detekcji zwarcia Kryteria nadprądowe, ziemnozwarciowe w tym admitancyjne Detekcja doziemnych zwarć przerywanych w liniach kablowych wynikających np. z uszkodzenia izolacji kabla Pomiar reaktancji linii pomiędzy miejscem pomiaru i miejscem zwarcia

12 Netcon 100 uniwersalny koncentrator stacyjny SN/nn Uniwersalność dla potrzeb sieci Smart Grid Eliminacja zwarć w sieci SN funkcja zabezpieczeniowa Programowalne cykle SPZ, załączanie rezerwowego zasilania w punkcie podziałowym sieci Obszarowa automatyka FDIR bazująca na komunikacji pomiędzy sterownikami detekcja i izolacja uszkodzonych odcinków w głębi sieci

13 Netcon 100 uniwersalny koncentrator stacyjny SN/nn Uniwersalność dla potrzeb sieci Smart Grid Autonomiczna decyzja o załączaniu zasilania rezerwowego dla kluczowych odbiorców. GPZ GPZ GPZ GPZ GPZ GPZ.

14 Netcon 100 uniwersalny koncentrator stacyjny SN/nn Uniwersalność dla potrzeb sieci Smart Grid Self Healing Network Obszarowa automatyka FDIR bazująca na komunikacji lokalnej sterowników GW502iM SCADA GW502iM SCADA BR 1 BR 2 BR 1 BR 2 SS 5 SS 1 SS 5 SS 1 SS 2 SS 2 SS 3 SS 3 SS 4 SS 4

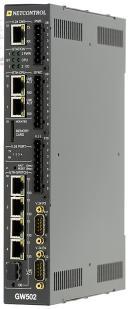

15 GW502-iM Uniwersalny cyfrowy koncentrator danych

16 GW502-iM Uniwersalny koncentrator danych Obszarowy koncentrator danych integrujący pomiary, sygnalizację z urządzeń stacyjnych z wykorzystaniem nowoczesnych protokołów komunikacyjnych oraz zapewniający realizację obszarowej sieci restytucyjnej typu Self Healing Network Konwerter protokołów - brama komunikacyjna dla starszych urządzeń dla potrzeb modernizowanych stacji

17 GW502-iM Uniwersalny koncentrator danych Lokalny koncentrator danych umożliwia automatyczne pobieranie i przechowywanie danych, nagrań zwarciowych oraz pomiarów uśrednionych do analizy masowej Współpracuje z urządzeniami za pomocą uniwersalnych protokołów komunikacyjnych

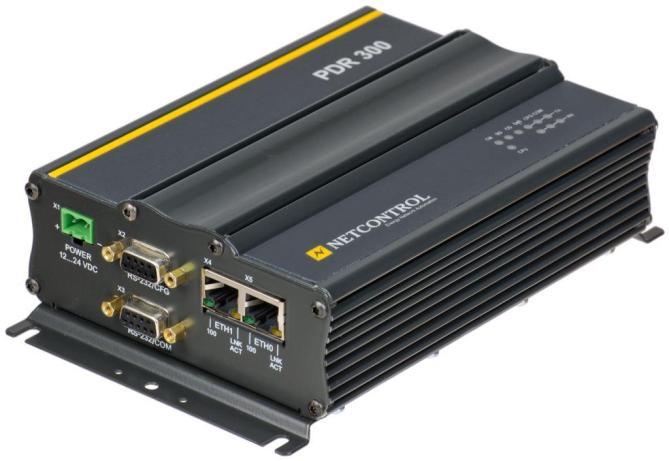

18 PDR300 Cyfrowa łączność radiowa

19 Łączność radiowa w systemie PDR300 Łączność PDR300 dedykowana do telemechaniki i automatyki w sieciach dystrybucyjnych Podstawowy kanał komunikacji w łączności redundantnej dla potrzeb automatyki FDIR

20 PDR300 Parametry techniczne Do rozległych geograficznie sieci Maks. 6 przekaźników Komunikacja szeregowa Maks. przepływność w powietrzu 19200bps Szeroki zakres częstotliwości Przestrajana moc nadawania Intelligent protocol based routing Rozwój sieci przez przekaźniki Do 10 20km na skok Całkowity zasięg ponad 100km 20 protokołów w tym: IEC-101, DNP3 Korekcja błędów (FEC) Szyfrowanie: 128-bitowy klucz XTEA UHF MHz VHF MHz 0,01 5 W
