AMI w obecnej praktyce operatora OSD i w perspektywach rozwojowych na rynku energii elektrycznej

Transkrypt

1 AMI w obecnej praktyce operatora OSD i w perspektywach rozwojowych na rynku energii elektrycznej

2 Co to jest AMI? AMI inaczej inteligentne opomiarowanie. Kompletna infrastruktura obejmująca urządzenia pomiarowe, sieć, systemy informatyczne, protokoły komunikacyjne a także procesy organizacyjne.

3 Droga do AMI? Rok 1999/2000 Modernizacja stacji 110kV Rok 2005 Zastosowanie pakietowej transmisji danych GPRS Rok 2008 Wdrożenie systemu klasy MDM - CBP Rok 2016 Półmetek Projektu AMIplus. Prosumenci. Modernizacje stacji SN/nN. HAN. IoT. Oś czasu AMI Start: Rok 1997 Rok 2001 Pierwsi Klienci TPA Rok 2006 Wdrożenie systemu klasy AMR Gridstream CONVERGE Rok 2015 Uruchomienie Projektu AMIplus. Zakup liczników bilansujących jako 4xOSD. Podpisanie umowy SLA na transmisje danych LTE.

4 Po co jest AMI? Najważniejsze potencjalne korzyści to: 1. Efektywne wykorzystywanie energii (zmniejszenie ogólnego zużycia energii elektrycznej); 2. Ograniczenie szczytowego zapotrzebowania na energię w ciągu doby. Ponadto: Dwukierunkową komunikację miedzy Klientem a dostawcą/operatorem Umożliwienie dostępu do danych pomiarowych

5 Infrastruktura IT systemu AMI Łącze rezerwowe Licznik bilansujący Sieci LTE, 3G, 2G - Orange Sieci TAURON System pomiarowy CONVERGE (klasy AMR) pozyskiwanie danych pomiarowych z licznika energii elektrycznej stacji SN/nN amirouter Data koncentrator Licznik AMI Łącze podstawowe System AMI pozyskiwanie danych pomiarowych z data koncentratora Schemat transmisji danych ze stacji SN/nN, Marcin Pastuszka, Gliwice,

6 System AMI w TAURON Systemy klasy AMI: 1. System AMIplus (pilotaż) 2. System AMI (Toszek-Pyskowice) Systemy klasy AMR: 1. System pomiarowy Gridstream CONVERGE 2. System pomiarowy SKOME

7 Dane pomiarowe pozyskiwanie do AMI Dane pomiarowe pozyskiwane z liczników AMI: 1. Profil obciążenia (A+, A-, Rc-, Ri+) w 15-min lub 60- min okresie uśredniania; 2. Wartości sieciowe; 3. Zdarzenia; 4. Wskazania; 5. Przypisanie licznik koncentrator; 6. Faza PLC.

8 Dane pomiarowe pozyskiwanie do AMI Dane pomiarowe pozyskiwane z liczników bilansujących: 1. Profil obciążenia wartości pomiarowych w 15-min okresie uśredniania (A+,A-,Rc-,Rc+,Ri-,Ri+,I2h,U2h); 2. Profil obciążenia wartości sieciowych w 10-min okresie uśredniania (I1,I2,I3,U1,U2,U3,H I1,H I2,H I3,H U1,H U2,H U3); 3. Rejestry energii (wartości historyczne oraz chwilowe); 4. Dziennik zdarzeń (zanik napięcia, powrót napięcia).

9 Dane pomiarowe pozyskiwanie do AMI Dla porównanie dane pomiarowe jakie były odczytywane w roku 2005: Liczniki komunalne: 1. Rejestr energii (odczyt ręczny). Liczniki przemysłowe: 1. Rejestry energii (odczyt ręczny/zdalny); 2. Profil obciążenia tylko dla Klientów TPA (odczyt zdalny).

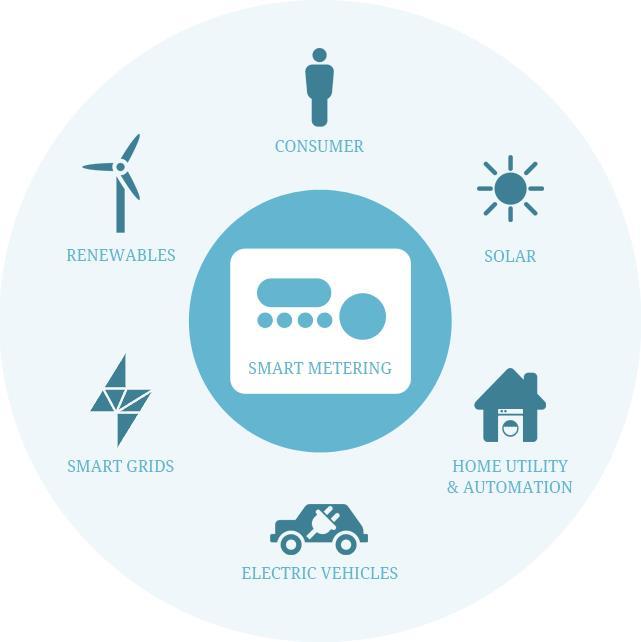

10 Wykorzystywanie danych pomiarowych

11 Wykorzystywanie danych pomiarowych Dane pozyskane z liczników w procesie zdalnej akwizycji są wykorzystywane między innymi do: 1. Rozliczeń na Rynku Bilansującym 2. Rozliczeń za dostawę oraz sprzedaż energii elektrycznej 3. Bilans sieci 4. Monitorowanie mocy maksymalnej 5. Monitorowanie wartości sieciowych 6. Monitorowanie kodów błędów 7. Monitorowanie słowa statusowego 8. Monitorowanie przerw w dostawie energii elektrycznej 9. Udostępnianie danych dla Klientów w postaci: Systemu TAURON elicznik; Raportów monitorujących; Eksport plików na serwer FTP.

12 Dane pomiarowe w liczbach 5,5 mln Liczba PPE w kartotece CBP 4 mld Liczba danych pomiarowych w CBP za rok mln Dzienny przyrost danych pomiarowych 1300 Dzienna liczba procesów 3,4 TB Całkowity wolumen danych 9 GB Dzienny przyrost danych

13 Przyszłość AMI Dostosowanie obsługi Klienta w zakresie Systemu AMI Zapewnienie narzędzi informatycznych dla Prosumentów elicznik TAURON Monitorowanie wartości sieciowych stacji bilansujących Wykorzystanie widomości tekstowych SMS oraz komunikatów USSD Współpraca z rozwijającymi się rozwiązaniami typu HAN Zaawansowanie analizy danych pomiarowych (BIG DATA)
