1 FORUM DYSTRYBUTORÓW W ENERGII NIEZAWODNOŚĆ DOSTAW ENERGII ELEKTRYCZNEJ W POLSCE DZIAŁANIA ANIA PODJĘTE PRZEZ PGE DYSTRYBUCJA S.A. DLA POPRAWY WSKAŹNIK NIKÓW W REGULACJI JAKOŚCIOWEJ ENERGETICSERGETICS LUBLIN 15 LISTOPADA 2016 R.

2 CELEM WPROWADZENIA REGULACJI JAKOŚCIOWEJ JEST PRZEDE WSZYSTKIM POPRAWA JAKOŚCI ŚWIADCZONYCH ODBIORCOM USŁUG UG DYSTRYBUCJI M.IN. POPRZEZ POPRAWĘ JAKOŚCI I NIEZAWODNOŚCI DOSTARCZANIA ENERGII ELEKTRYCZNEJ, POPRAWĘ JAKOŚCI OBSŁUGI ODBIORCÓW ORAZ ZAPEWNIENIE OPTYMALNEGO POZIOMU EFEKTYWNOŚCI REALIZOWANYCH INWESTYCJI 2

3 3

4 4

5 DYSTRYBUCJA ENERGII ELEKTRYCZNEJ: CEL: CEL: CEL: REDUKCJA PRZERW W DOSTAWACH ENERGII ELEKTRYCZNEJ SAIDI OGRANICZENIE CZĘSTOŚCI PRZERW NA ODBIORCĘ SAIFI OBNIŻENIE ŚREDNIEGO CZASU PRZYŁĄCZENIA ODBIORCY WSKAŹNIKI JAKOŚCIOWE CIOWE: SAIDI wskaźnik przeciętnego systemowego czasu trwania przerwy długiej i bardzo długiej w dostawach energii elektrycznej, wyrażony w minutach na odbiorcę na rok, stanowiący sumę iloczynów czasu jej trwania i liczby odbiorców narażonych na skutki tej przerwy w ciągu roku podzieloną przez łączną liczbę obsługiwanych odbiorców. SAIFI wskaźnik przeciętnej systemowej częstości przerw długich i bardzo długich w dostawach energii elektrycznej, stanowiący liczbę wszystkich tych przerw w ciągu roku, podzieloną przez łączną liczbę obsługiwanych odbiorców. Wskaźniki SAIDI i SAIFI wyznaczone są oddzielnie dla przerw planowanych i nieplanowanych, z uwzględnieniem przerw katastrofalnych oraz bez uwzględnienia tych przerw. 5

6 6

7 INFORMACJ A Precyzyjne dane Standard umożliwiający prawidłową analizę Dane z Oddziałów: Informacje o przerwach w zasilaniu (nieplanowane, planowane) z modułu OMS Informacje o awariach w sieci WN, SN i nn Biuro Analiz Sieciowych: Analiza stanu sieci Wartość wskaźników przerw w zasilaniu (SAIDI, SAIFI, MAIFI) Ranking TOP20 linii SN dla wyłączeń awaryjnych i planowanych 7

8 IDENTYFIKACJA DZIAŁAŃ Analiza stanu sieci Ranking TOP20 linii SN Działania operacyjne W jaki sposób usprawniając działania operacyjne można zredukować poziom przerw w dostawach? Inwestycje Jakie działania będą miały największy wpływ na zmniejszenie wartości wskaźników jakościowych? Korzystanie z najlepszych praktyk z obszaru organizacji i realizacji planowanych prac eksploatacyjnych Zabiegi eksploatacyjne wynikające z analizy stanu sieci Poprawa efektywności lokalizacji i usuwania awarii, w tym dynamiczny system alokacji i monitorowania realizacji zadań Ograniczanie SAIDI planowanego i nieplanowanego Stosowanie rozwiązań najbardziej efektywnych z punktu widzenia ograniczenia awaryjności Rozwój sieci 110 kv Modernizacja najbardziej awaryjnych linii SN Automatyzacja w głębi sieci SN Budowanie nowych powiązań pomiędzy liniami SN, budowa linii kablowych łączących GPZ (RS) oraz nowych GPZ dla skracania ciągów SN Ograniczanie SAIDI planowanego i nieplanowanego 8

9 OBSZAR DZIAŁAŃ OPERACYJNYCH CEL: Obniżenie wskaźnika SAIDI poprzez zwiększenie efektywności operacyjnej w obszarach: Eksploatacja Kategoryzacja ciągów sieciowych pod względem ich istotności dla Oddziałów Określenie poziomów intensywności działań eksploatacyjnych dla konkretnych ciągów sieciowych Zróżnicowanie standardu eksploatacji Częstotliwość wycinki Przerwy nieplanowane Diagnostyka efektywności procesu usuwania awarii Efektywność wyboru optymalnej metody przełączeń Wprowadzenie dynamicznego systemu alokacji i monitorowania zadań Zwiększenie ilości samochodów pogotowia ze statusem pojazdów uprzywilejowanych Przerwy planowane Redukcja czasu przerw planowanych Koordynacja działań pomiędzy eksploatacją,, ruchem, inwestycjami, działalno alnością przyłą łączeniową Efektywność operacyjna wykonywania prac planowych 9

10 CEL: OGRANICZANIE SAIDI PLANOWANEGO Optymalizacja sposobu realizacji prac prowadzonych w sieci w celu zmniejszenia ilości wyłączeń planowanych i zmniejszenia wskaźników systemowych SAIDI i SAIFI dla przerw planowanych Synchronizacja prac planowych optymalizacja terminów wykonania robót w celu ograniczenia przerw w dostawie energii elektrycznej dla odbiorców (minimalizacja wskaźników systemowych SAIDI i SAIFI). Priorytetem do hierarchizacji zadań przy synchronizacji wyłączeń są prace związane z: realizacją umów o przyłączenie realizacją umów na modernizację sieci. 10

11 CEL: OGRANICZANIE SAIDI PLANOWANEGO Optymalizacja sposobu realizacji prac prowadzonych w sieci w celu zmniejszenia ilości wyłączeń planowanych i zmniejszenia wskaźników systemowych SAIDI i SAIFI dla przerw planowanych Ograniczenie czasu trwania wyłączeń planowanych Zwiększenie udziału prac wykonywanych w technologii PPN na liniach SN, (wykorzystanie podnośników koszowych, wykonywanie wycinek i podcinek), w stacjach SN/nN oraz w polach SN stacji typu GPZ i RS Intensyfikacja prac wykonywanych w technologii PPN w sieci nn Obowiązek wykonywania prac w sieci nn przez wykonawców zewnętrznych bez wyłączeń dla odbiorców Opracowanie zasad i instrukcji umożliwiających samodopuszczenie wykonawców zewnętrznych Wykorzystanie linii tymczasowych SN, agregatów, stacji przewoźnych SN/nN 11

12 CEL: OBSZAR DZIAŁAŃ INWESTYCYJNYCH Planowanie inwestycji w oparciu o potrzeby sieci Analiza stanu sieci Ranking TOP20 linii SN Stosowanie rozwiązań najbardziej efektywnych z punktu widzenia ograniczenia wartości wskaźników SAIDI i SAIFI Automatyzacja w głębi sieci SN FDIR ograniczenie wskaźnika awaryjności SAIDI w wyniku szybkiej eliminacji uszkodzonych odcinków sieci i przywrócenie zasilania dla jak największej liczby odbiorców pozbawionych napięcia w wyniku awarii skrócenie czasów wykorzystania zespołów Pogotowia Energetycznego do lokalizacji awarii w terenie 12

13 Lokalizacja FDIR Projekt FDIR został zrealizowany na terenie Rejonu Energetycznego Chełm. Obejmuje obszar sieci zasilany z trzech stacji WN/SN, 331 km sieci SN, 199 stacji SN/nN, zasilających łącznie 5,7 tys. odbiorców. 13

14 Na bazie doświadczeń z realizacji FDIR jako system będący przeniesieniem automatyzacji w głębi sieci SN na wyższy poziom zaawansowania technicznego powinien być rozwijany, przy czym: stosowanie celowe w obszarach sieciowych z możliwością zasilania z kilku linii SN (najlepiej więcej niż dwóch) nie wydaje się zasadne planowanie objęcia DZIĘKUJĘ ZA FDIR em UWAGĘ całości obszaru sieciowego znacząca ilość odbiorców widoczne efekty w redukcji SAIDI ważność odbiorców znaczne ograniczenia sumarycznego czasu pozostawania bez napięcia 15

15 CEL: OBSZAR DZIAŁAŃ INWESTYCYJNYCH Planowanie inwestycji w oparciu o potrzeby sieci Analiza stanu sieci Ranking TOP20 linii SN Stosowanie rozwiązań najbardziej efektywnych z punktu widzenia ograniczenia awaryjności sieci Linie SN i nn budowane wyłącznie jako kablowe lub z wykorzystaniem przewodów w osłonie izolacyjnej Sukcesywne zwiększanie ilości linii kablowych Izolowanie połączeń w stacjach i rozdzielniach napowietrznych Stosowanie słupów nadleśnych WN Stosowanie przewodów wysokotemperaturowych WN, wykorzystanie systemów dynamicznej kontroli obciążenia linii WN 16

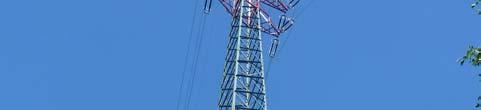

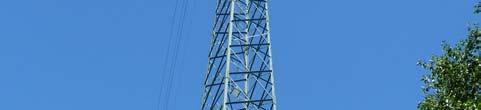

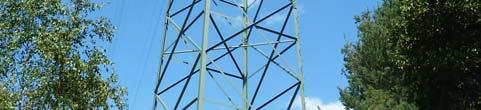

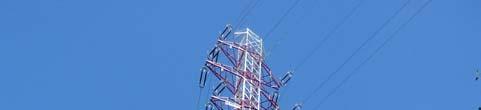

16 SŁUPY NADLEŚNE WN 17

17 18

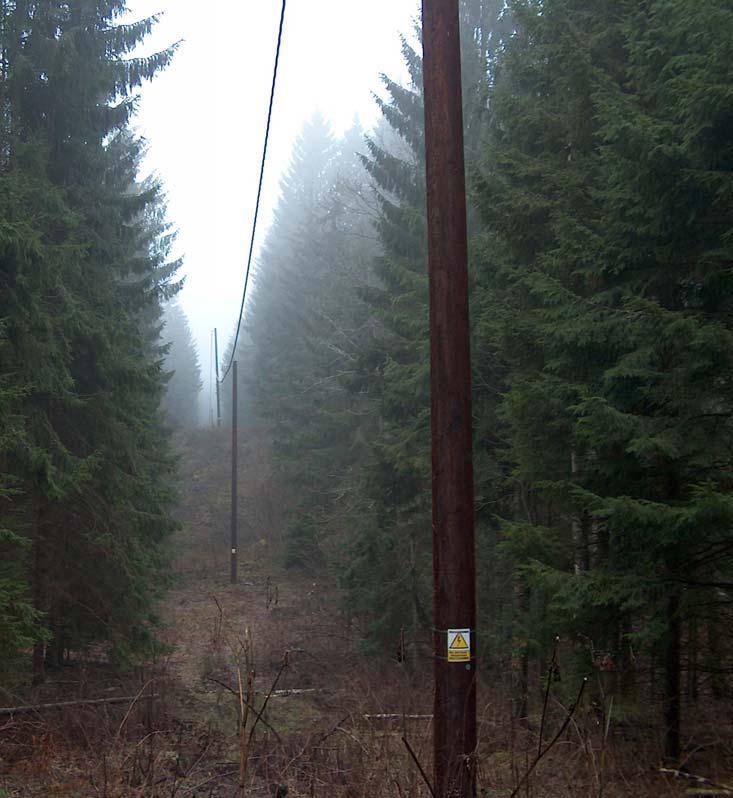

18 KABEL UNIWERSALNY SN Układ mieszany Słup przelotowy, rożkowo iskiernikowy Odłącznik pzedyn

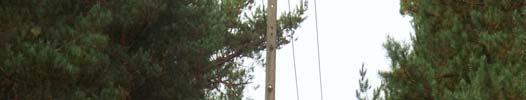

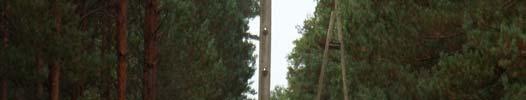

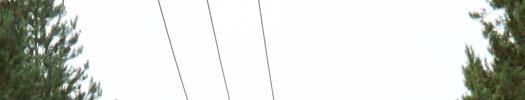

19 PRZEWÓD SN W NIEPEŁNEJ IZOLACJI

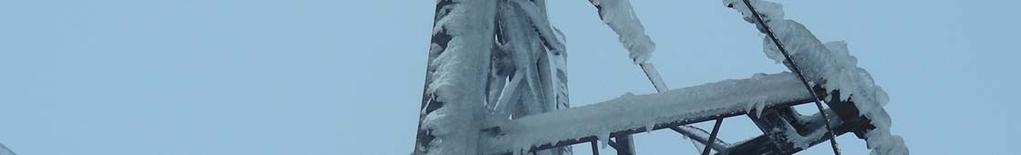

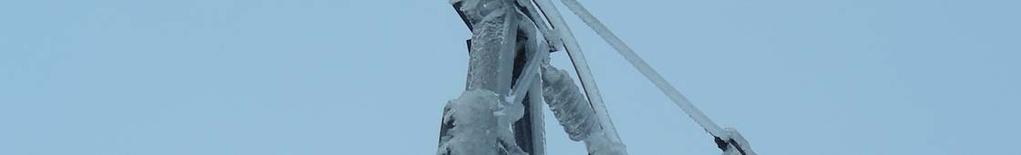

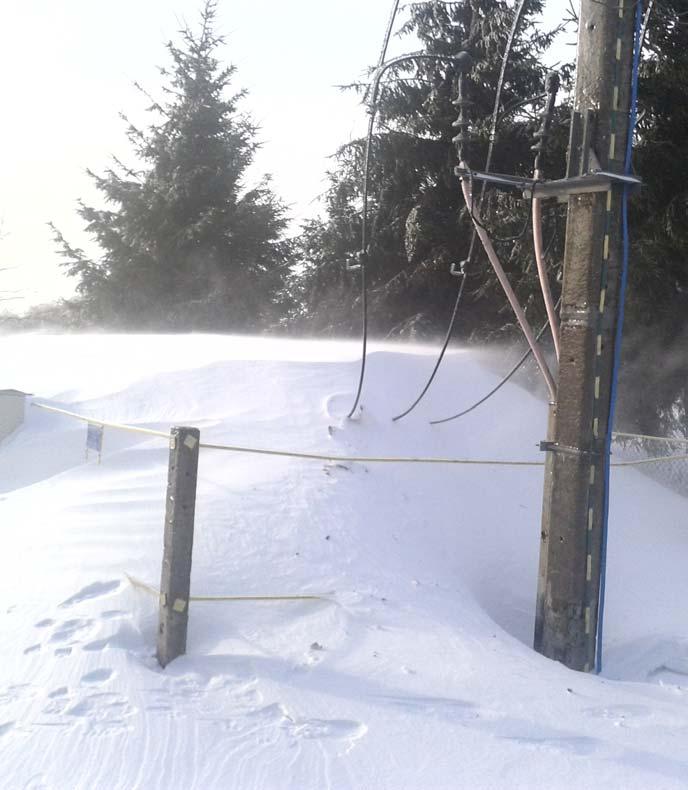

20 CZY JESTEŚMY W STANIE WSZYSTKIEMU ZAPOBIEC? 21

21 22

22 23

23 24

24 25

25 DZIĘKUJĘ ZA UWAGĘ
