1 Narzędzia informatyczne w zarządzaniu inwestycjami eko-energetycznymi Konferencja Lokalna Polityka Energetyczna Sosnowiec, 5 czerwca 2013 r. Zofia Wawrzyczek Prezes Zarządu LGBS Energia Sp. z o.o.

2 Agenda System dla inwestycji eko-energetycznych Architektura Funkcjonalność Wsparcie dla zarządzania projektami inwestycyjnymi Zakres gromadzonych danych Procesy przygotowania i realizacji inwestycji Wybrane zagadnienia z zakresu energetyki prosumenckiej i poprawy efektywności Projektowanie instalacji z OZE Czynniki wpływające na wielkość produkcji z OZE Dostosowanie do profilu zużycia energii zasilanych obiektów Poprawa efektywności energetycznej zespołu pomp Możliwości regulacji Praca z charakterystykami pompy i układu pompowego Ocena opłacalności inwestycji Harmonogramowanie pracy zespołu pomp w systemach sterowania

3 System dla inwestycji eko-energetycznych Zarządzanie Majątkiem Trwałym i Energią Ewidencja obiektów, urządzeń, przyłączy, liczników, mierników, umów, cennik Rejestracja danych z audytów efektywności energetycznej Inwestycje ukierunkowane na optymalizację zużycia mediów energetycznych Analizy inżynierskie Dobór parametrów OZE Monitoring i Sterowanie Bieżące pomiary zużycia mediów Sterowanie i regulacja bezpośrednia System sterowania nadrzędnego Wizualizacja stanu urządzeń i aktualnych parametrów Optymalizacja pracy urządzeń i zużycia mediów System Analityczny Integracja danych pomiarowych, technicznych i ekonomicznych Wielowymiarowe analizy zużycia mediów Profilowanie zużycia energii Ocena stanu technicznego urządzeń Wyliczenie oszczędności

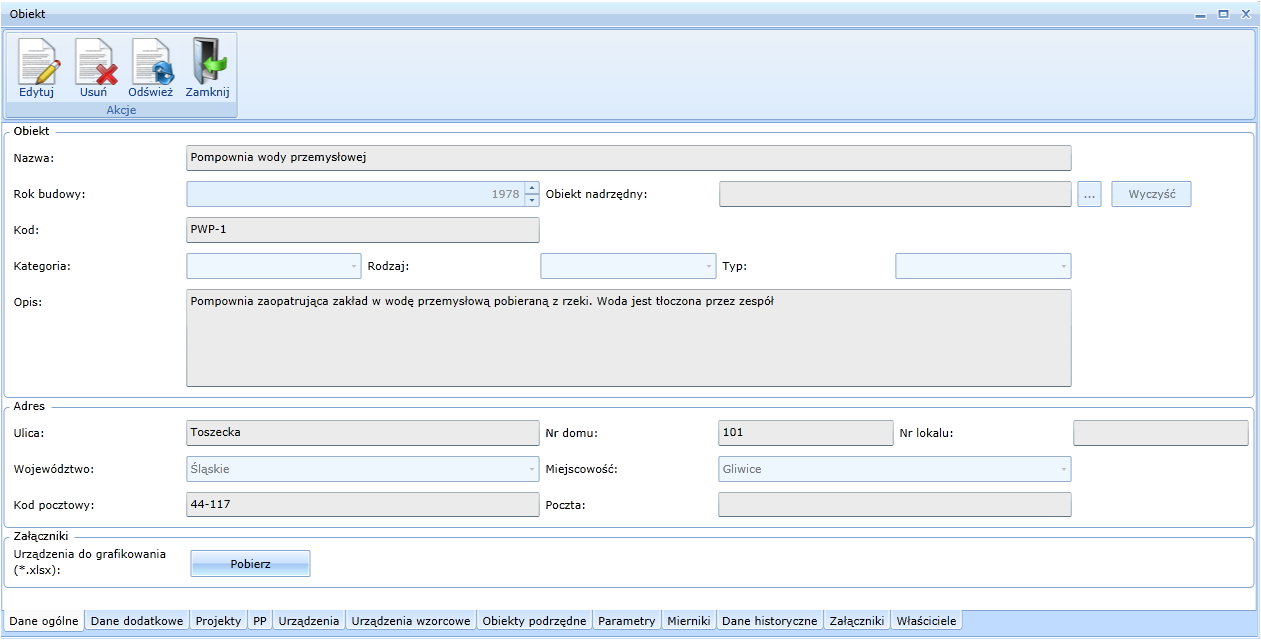

4 Zarządzanie projektami inwestycyjnymi parametry techniczno-ekonomiczne

5 Zarządzanie projektami inwestycyjnymi parametry techniczno-ekonomiczne

6 Zarządzanie projektami inwestycyjnymi parametry techniczno-ekonomiczne

7 Zarządzanie projektami inwestycyjnymi parametry techniczno-ekonomiczne

8 Zarządzanie projektami inwestycyjnymi parametry techniczno-ekonomiczne

9 Problemy projektowania i doboru parametrów OZE Miesięczny i dobowo-godzinowy bilans uzysku solarnego i popytu na cw Rzeczywiste charakterystyki urządzeń mogą różnić się od deklaracji producenta Należy uwzględnić uśrednione warunki pogodowe w ciągu doby dla różnych pór roku Rozkład zapotrzebowania na cw może również zależeć od czynników zewnętrznych Źródła danych Statystyczne dane pogodowe opracowane na podstawie wieloletnich obserwacji dla wskazanego obszaru geograficznego Wartość średnia dla całej doby Tablica uśrednionych wartości dla określonych przedziałów czasu, np. dla każdej godziny doby Wyliczone agregaty danych dla zaplanowanych warunków brzegowych Charakterystyki techniczne źródeł energii krzywa mocy

10 Miesięczny bilans uzysku solarnego i zapotrzebowania na cw dla kolektora słonecznego Źródło: Prezentacja PK THERMA ; III Seminarium Zrównoważony Rozwój Gminy, Bielsko-Biała J. Niedokos, T. Berowski

11 Dobowo-godzinowy bilans produkcji i zużycia energii układu hybrydowego 10 Prędkość wiatru [m/s] Pakiet dla Efektywności Energetycznej Doba letnia. Układ mikrowiatrak ogniwo PV 5 Prędkość wiatru [m/s] Całkowite promieniowanie [W/m2] Całkowite promieniowanie [W/m2] Zestawienie podaży energii i popytu [kwh] Bilans energii [kwh] Zużycie domu [kwh] Produkcja ogniw PV [kwh] Produkcja wiatraka [kwh] Bilans energii [kwh]

12 Możliwości poprawy efektywności energetycznej zespołu pomp Oszczędności zużycia energii mogą sięgać 40% Poprawa działania systemu regulacji i sterowania -20% Wprowadzenie ulepszonych rozwiązań instalacji - 10% Lepszy dobór pomp do instalacji - 4% Poprawienie obsługi pomp i eksploatacji instalacji - 3% Instalowanie pomp o wyższych sprawnościach - 3% Oszczędności przy obniżeniu zużycia energii o 10% i cenie energii 300 zł/mwh Dla obiektu zużywającego rocznie ok MWh energii zł Przy zużyciu na poziomie 2,5 tys MWh - 75 tys. zł Źródło: Publikacja stowarzyszenia Europump R. Barbarulo : Inicjatywy Europump i Amerykańskiego Instytutu Hydrauliki. XII FORUM UŻYTKOWNIKÓW POMP, Ustroń, 2006, Materiały konferencyjne dzięki uprzejmości AMEplus Sp. z o.o.

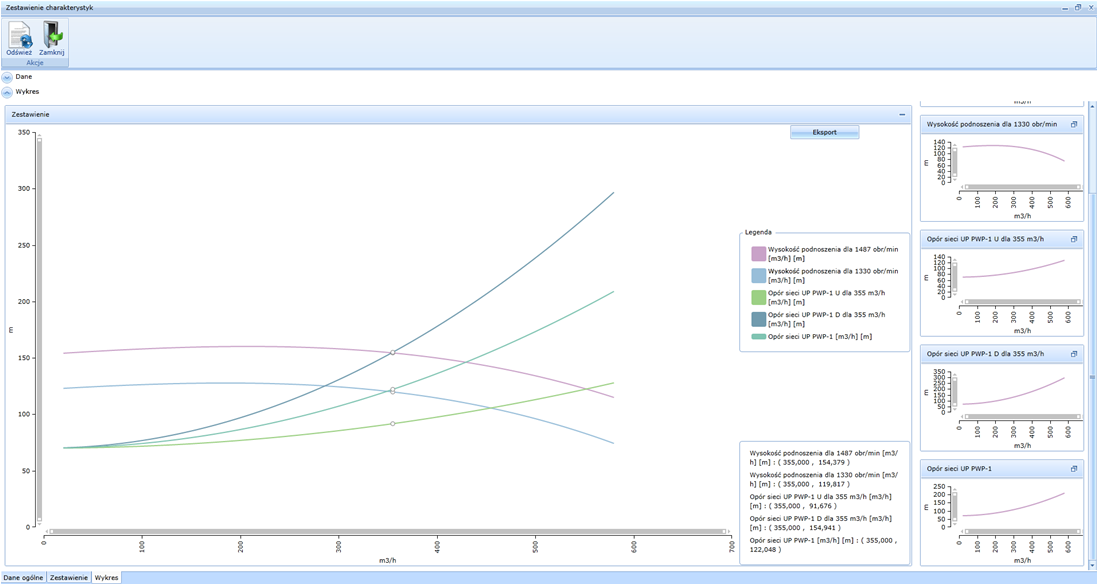

13 Analizy Inżynierskie - praca z zestawem charakterystyk Źródło: Pakiet dla Efektywności Energetycznej / Projektowanie.

14 Regulacja pracy pompy przez dławienie lub upust Strata ciśnienia Wydajność pożądana Wydajność bez regulacji N D N Ilość czynnika tracona przez upust N U Źródło: Pakiet dla Efektywności Energetycznej / Projektowanie; M. Kasprzyk, ENERGOPOMIAR Sp. z o.o. referat Regulacja urządzeń pomocniczych ogólne zasady.

15 Wydajność pożądana Wydajność bez regulacji Regulacja pracy pompy przez zmianę prędkości obrotowej Dławienie 355 m 3 /h; 155 m Zmienne obroty 355 m 3 /h; 122 m Upust 550 m 3 /h; 122 m Źródło: Pakiet dla Efektywności Energetycznej / Projektowanie; M. Kasprzyk, ENERGOPOMIAR Sp. z o.o. referat Regulacja urządzeń pomocniczych ogólne zasady.

16 Informacje o LGBS Energia Sp. z o.o. LGBS Energia Spółka została utworzona w ramach projektu Kapitał dla innowacji w obszarze poszanowania energii, działanie 3.1 Programu Operacyjnego Innowacyjna Gospodarka Misją spółki jest dostarczanie rozwiązań informatycznych i usług wspierających działania na rzecz poprawy efektywności energetycznej i obniżenia kosztów energii. Realizujemy projekty dla sektora usług komunalnych i przemysłu. Nasze strony Serwis Gmina Energia IT Partnerstwa i współpraca Stowarzyszenie Gmin Polska Sieć Energie Cités Stowarzyszenie Klaster 3x20 Fundacja na rzecz Efektywnego Wykorzystania Energii LGBS Polska ENERGOPOMIAR AMEplus Sp. z o.o. Energomoc-Wzorcownia Sp. z o.o.

17 Kierunki działalności Projektowanie i produkcja oprogramowania Budowa Pakietu dla Efektywności Energetycznej Aplikacje na indywidualne zamówienie Integracja istniejących rozwiązań Rozwiązania pod klucz Monitoring zużycia mediów i usługi związane z prowadzeniem gospodarki energetycznej Modernizacja oświetlenia ulicznego Usługi informatyczne Budowanie koncepcji złożonych rozwiązań IT Wdrożenia systemów własnych i obcych Utrzymanie i rozwój systemów Doradztwo biznesowo-informatyczne 17

18 Pakiet dla Efektywności Energetycznej Audyt Energetyczny Zużycie Mediów Budynki i Instalacje Monitoring Programy Zarządzania Energią Odbiorniki i Źródła Energii Grafikowanie Inwestycje Ekoenergetyczne Zarządzanie Finansowe System Wspomagania Decyzji Analizy Zużycia Mediów Symulator Kontrakty ESCO Optymalizator Billing Rozliczenie Odbiorców Produkty Zużycie Mediów Moduły gotowe Moduły zaplanowane na drugą połowę 2013 r.

19 Narzędzia informatyczne w zarządzaniu inwestycjami eko-energetycznymi Dziękuję za uwagę Zofia Wawrzyczek Prezes Zarządu LGBS Energia Sp. z o.o.
