1 Wykorzystanie danych AMI w zarządzaniu siecią nn Projekt UPGRID , Wisła Sławomir Noske ENERGA OPERATOR SA Dominik Falkowski ENERGA OPERATOR SA Kaja Swat Atende Softwere Sp. z o.o. This project has received funding from the European Union s Horizon 2020 research and innovation programme under grant agreement No

2 Kontekst Automatyzacja sieci SN Wdrażanie funkcjonalności SCADA DMS w sieci SN Zdalnie sterowane łączniki,sygnalizacja zwarć w liniach napowietrznych SN Zdalnie sterowane rozdzielnice SN i sygnalizacja zwarć w stacjach wnętrzowych Liczniki inteligentne Rozwój mikrogenergacji Planowany w Polsce rozwój rynku e mobility Sieć nn 2

3 Kontekst Automatyzacja sieci SN Wdrażanie funkcjonalności SCADA DMS w sieci SN Wizualizacja sieci SN w układzie geograficznym (NMS) Zarządzanie awariami (OMS) Obliczenia inżynierskie, analiza rozpływów (NE) Liczniki inteligentne Rozwój mikrogenergacji Planowany w Polsce rozwój rynku e mobility Sieć nn 3

4 Kontekst Automatyzacja sieci SN Wdrażanie funkcjonalności SCADA DMS w sieci SN Liczniki inteligentne Zainstalowane 800 tys. liczników inteligentnych (ENERGA OPERATOR) Planowane zainstalowanie liczników inteligentnych u 100% odbiorców W ramach regulacji jakościowej instalowana infrastruktura w stacjach Rozwój mikrogenergacji Planowany w Polsce rozwój rynku e mobility Sieć nn 4

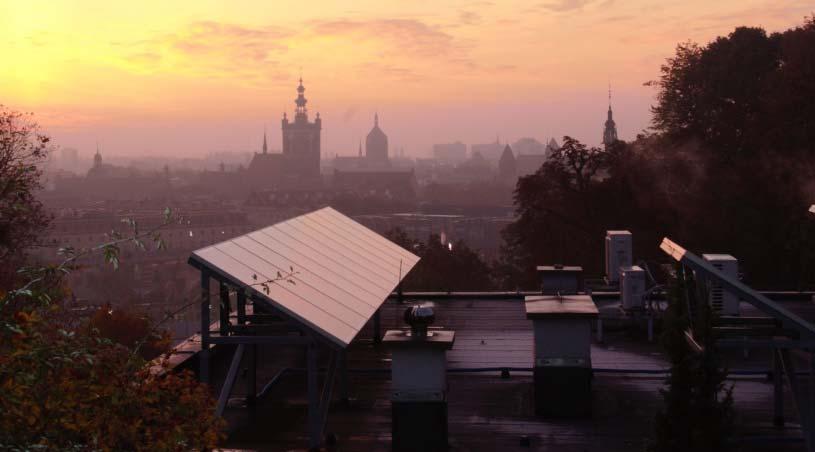

5 Kontekst Automatyzacja sieci SN Wdrażanie funkcjonalności SCADA DMS w sieci SN T 5769 zainstalowane PV 104 kw T zainstalowane PV 79 kw T 2850 zainstalowane PV 76 kw T zainstalowane PV 66 kw... Liczniki inteligentne Rozwój mikrogenergacji Planowany w Polsce rozwój rynku e mobility Sieć nn 5

6 Kontekst Automatyzacja sieci SN Wdrażanie funkcjonalności SCADA DMS w sieci SN Liczniki inteligentne W 2040 r. co czwarty pojazd na świecie będzie elektryczny Rządowy Plan na rzecz Rozwoju Elektromobilności w Polsce (2025 roku 1milion pojazdów elektrycznych) Rządowy projekt ebus Rozwój mikrogenergacji Planowany w Polsce rozwój rynku e mobility Sieć nn 6

7 Kontekst Automatyzacja sieci SN Wdrażanie funkcjonalności SCADA DMS w sieci SN Liczniki inteligentne Rozwój mikrogenergacji Planowany w Polsce rozwój rynku e mobility Brak obserwowalności i wsparcia zarządzania pracą siecią nn 7

8 Rozwój zarządzania pracą sieci nn HORIZON największym program Unii Europejskiej w zakresie badań naukowych i innowacji istotnych dla inteligentnego i trwałego wzrostu gospodarczego Rozwój funkcjonalności służących integracji sieci nn i SN z zarządzaniem stroną popytową i generacją rozproszoną został uznany jako istotny z punktu widzenia inteligentnego i trwałego wzrostu gospodarczego Unii Europejskiej. Powyższy cel realizowany jest w projekcie UPGRID 8 8

9 Projektu UPGRID Data rozpoczęcia: od Czas trwania projektu: 36 miesięcy Budżet projektu: Wysokość dofinansowania: Partnerzy UE: 19 partnerów z 7 krajów UE 9 9

10 Projekt UPGRID obszary demonstracyjne 10 10

11 Cele funkcji systemu Clustry & Cele funkcji (zgodnie z European Electricity Grid Initiative (EEGI)) Integracja prosumentów Spain Obszary demonstracyjne Portuga l D1 Aktywne zarządzanie popytem x D2 Wzrost efektywności wykorzystania energii elektrycznej X Swede n Integracja rozproszonych źródeł energii X X D3 Integracja rozproszonych źródeł energii z siecią nn x x Integracja infrastruktury do ładowania samochodów D6 x elektrycznych Prowadzenie ruchu sieci X X X X D7 Monitorowanie i kontrola sieci nn x x x x D8 Monitorowanie i automatyzacja sieci SN x x D9 Rozwój metod zarządzania siecią x x x x D10 Wykorzystanie danych z AMI x x x x Planowanie i zarządzanie majątkiem sieciowym X X X X D11 Nowe metody planowania sieci x x D12 Nowe metody zarządzania majątkiem sieciowym x x x x Rynek energii X X X D13 Nowe podejście do projektowania rynku x x x Poland 11

12 Nowy poziom monitoringu i kontroli sieci 12

13 TAN B wykorzystany na potrzeby monitoringu

14 Projekt techniczny infrastruktury obiektowej monitorowanie SN (dwa sygnalizatory) monitorowanie i kontrola SN monitorowanie nn FDIR nn 14

15 AMI źródło danych Licznik bilansujący +koncentrator Profil obciążenia (energia czynna i pozorna, w kierunku pobór i oddanie; energia bierna w 4 kwadrantach) Wartości mocy chwilowych Wartości napięć i prądów chwilowych THD dla każdej fazy Zdarzenia Licznik AMI u odbiorcy Profil obciążenia (energia czynna w kierunku pobór i oddanie; energia bierna w 4 kwadrantach) Wartości napięć chwilowych Zdarzenia 15 15

16 IT System w projekcie UPGRID 16

17 Nowe funkcje LV SCADA/NMS Network Analysis (NA) Network Control and Management (NCM) Schemat sieci nn na podkładzie mapowym Akwizycja danych z urządzeń monitorujących Wizualizacja alarmów przekazywanych z systemu DMS Interfejs do obsługi funkcji DMS Outage Management System (OMS) Field Crew Support (FCS) User Data Panel (UDP) 17

18 Nowe funkcje LV SCADA/NMS Network Analysis (NA) Network Control and Management (NCM) Estymacja stanu sieci Analiza przepływów Analiza strat technicznych Prognoza obciążenia I generacji Analiza możliwych przełączeń na sieci Analiza przeciążeń transformatora Outage Management System (OMS) Field Crew Support (FCS) User Data Panel (UDP) 18

19 Nowe funkcje LV SCADA/NMS Network Analysis (NA) Network Control and Management (NCM) Jakość energii Dobór optymalnego transformatora dla stacji Monitoring parametrów stacji Przesyłanie informacji o przekroczeniach progów do SCADA Outage Management System (OMS) Field Crew Support (FCS) User Data Panel (UDP) 19

20 Nowe funkcje LV SCADA/NMS Network Analysis (NA) Network Control and Management (NCM) Wykrywanie awarii w oparciu o alarmy z AMI i monitoring sieci nn Lokalizacja awarii w oparciu o dane z warstwy telekomunikacyjnej AMI Obliczenia SAIDI i SAIFI z użyciem informacji z liczników AMI Outage Management System (OMS) Field Crew Support (FCS) User Data Panel (UDP) 20

21 Nowe funkcje LV SCADA/NMS Network Analysis (NA) Network Control and Management (NCM) Topologia sieci nn umieszczona na widoku mapy Widok szczegółów wybranych obiektów Możliwość wykonywania zdjęć obiektów i wysyłania ich do SCADA Outage Management System (OMS) Field Crew Support (FCS) User Data Panel (UDP) 21

22 Nowe funkcje LV SCADA/NMS Network Analysis (NA) Rozszerzenie istniejącego widoku panelu klienta o symulator źródeł odnawialnych. Network Control and Management (NCM) Outage Management System (OMS) Field Crew Support (FCS) User Data Panel (UDP) 22

23 Wnioski Projekt UPGRID obejmuje rozwiązania wspomagające zarządzaniem pracą miejskiej sieci nn. Kluczowe jest wykorzystanie danych z systemu AMI zarówno infrastruktury jak i danych CIM wykorzystany do wymiany danych między SCADA a DMS LV Projekt UPGRID to doświadczenia są zdobywane nie tylko w polskim obszarze demonstracyjnym ale także w pozostałych trzech obszarach (Hiszpania, Portugalia, Szwecja)

24 Sławomir Noske 24
